OPEL CASCADA 2015.5 Сопственички прирачник

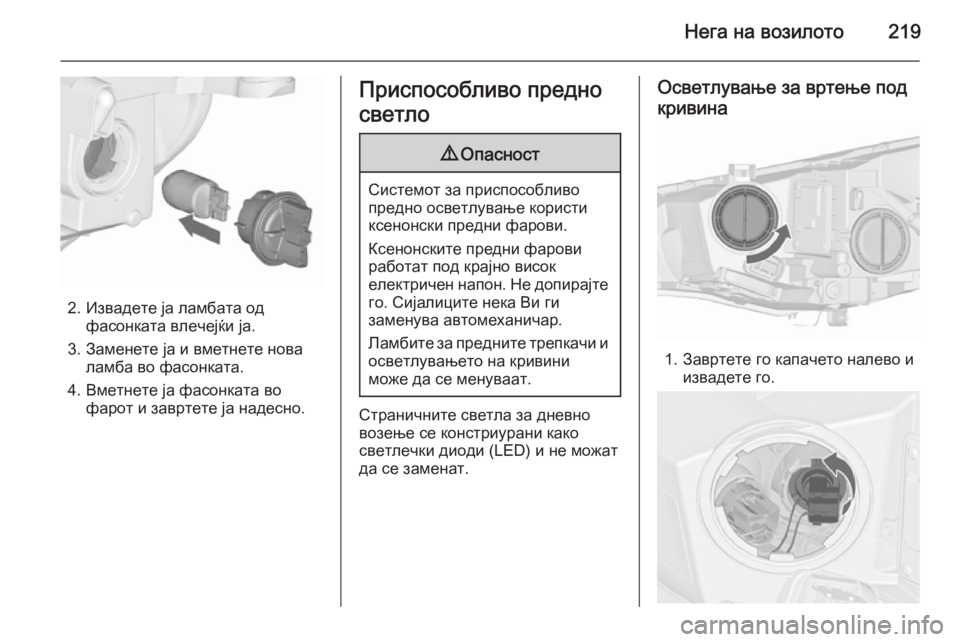

Нега на возилото219
2. Извадете ја ламбата одфасонката влечејќи ја.
3. Заменете ја и вметнете нова ламба во фасонката.
4. Вметнете ја фасонката во фарот и завртете ја надесно.
Приспособливо предно
светло9 Опасност
Системот за приспособливо
предно осветлување користи
ксенонски предни фарови.
Ксенонските предни фарови
работат под крајно висок
електричен напон. Не допирајте
го. Сијалиците нека Ви ги
заменува автомеханичар.
Ламбите за предните трепкачи и осветлувањето на кривини
може да се менуваат.
Страничните светла за дневно возење се констриурани како
светлечки диоди (LED) и не можат
да се заменат.
Осветлување за вртење под
кривина
1. Завртете го капачето налево и извадете го.

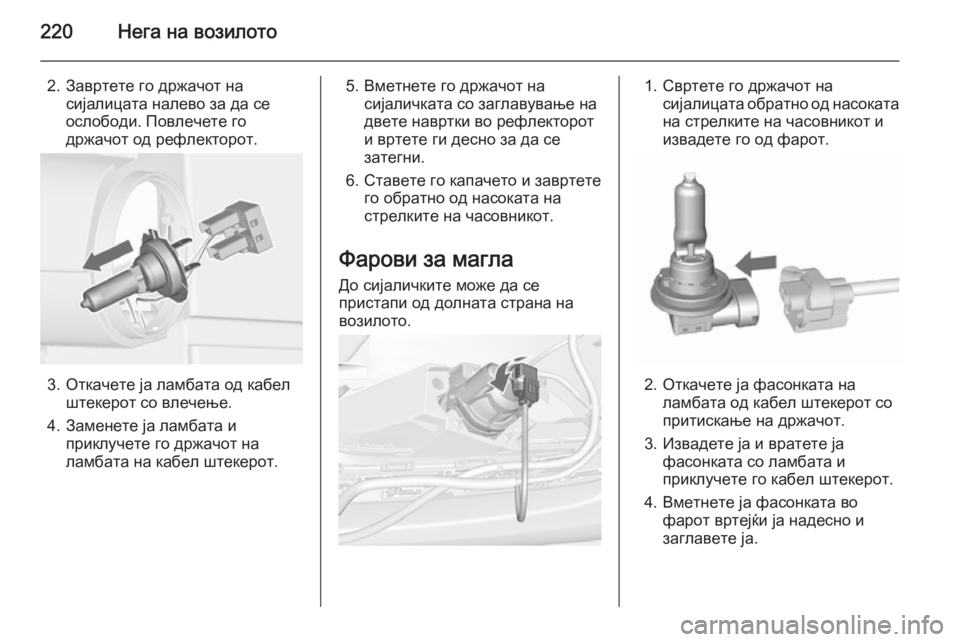

220Нега на возилото
2. Завртете го држачот насијалицата налево за да се
ослободи. Повлечете го
држачот од рефлекторот.
3. Откачете ја ламбата од кабел штекерот со влечење.
4. Заменете ја ламбата и приклучете го држачот на
ламбата на кабел штекерот.
5. Вметнете го држачот на сијаличката со заглавување на
двете навртки во рефлекторот и вртете ги десно за да се
затегни.
6. Ставете го капачето и завртете го обратно од насоката на
стрелките на часовникот.
Фарови за магла
До сијаличките може да се
пристапи од долната страна на
возилото.1. Свртете го држачот на сијалицата обратно од насоката
на стрелките на часовникот и
извадете го од фарот.
2. Откачете ја фасонката на ламбата од кабел штекерот со
притискање на држачот.
3. Извадете ја и вратете ја фасонката со ламбата и
приклучете го кабел штекерот.
4. Вметнете ја фасонката во фарот вртејќи ја надесно и
заглавете ја.

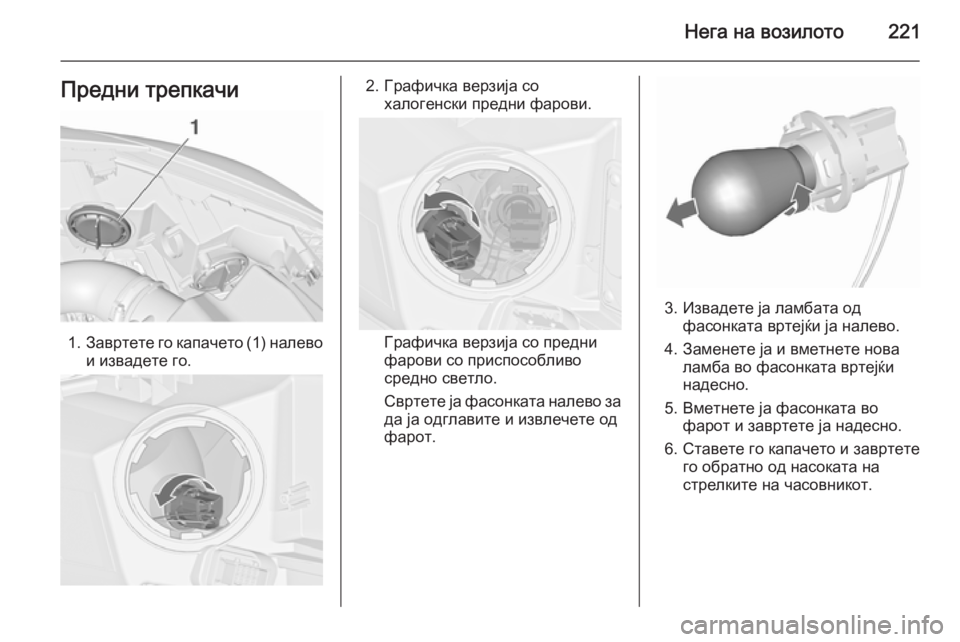

Нега на возилото221Предни трепкачи
1.Завртете го капачето (1) налево
и извадете го.
2. Графичка верзија со халогенски предни фарови.
Графичка верзија со предни
фарови со приспособливо
средно светло.
Свртете ја фасонката налево за
да ја одглавите и извлечете од
фарот.
3. Извадете ја ламбата од фасонката вртејќи ја налево.
4. Заменете ја и вметнете нова ламба во фасонката вртејќи
надесно.
5. Вметнете ја фасонката во фарот и завртете ја надесно.
6. Ставете го капачето и завртете го обратно од насоката на
стрелките на часовникот.

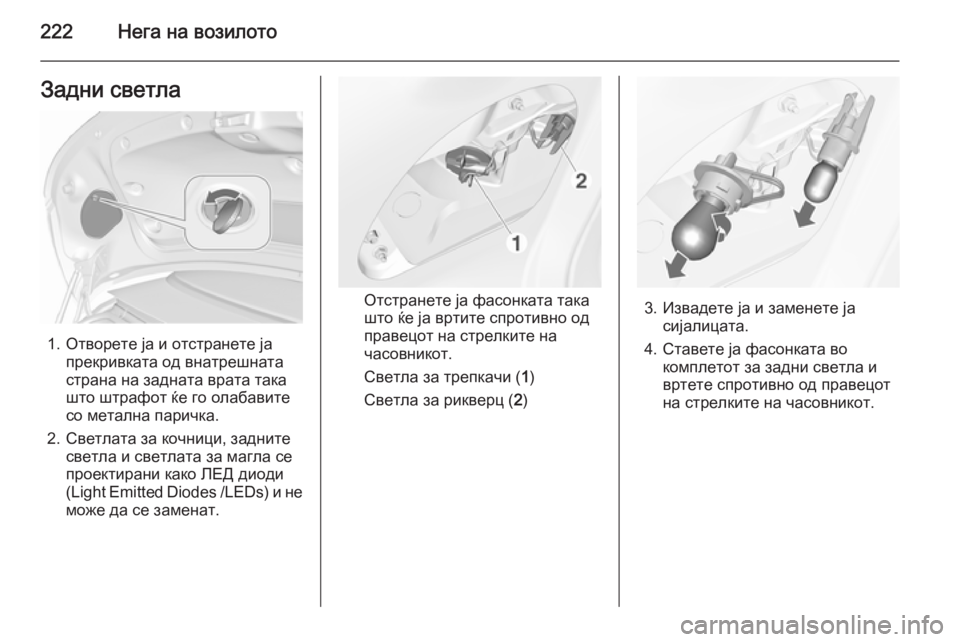

222Нега на возилотоЗадни светла
1. Отворете ја и отстранете јапрекривката од внатрешната
страна на задната врата така
што штрафот ќе го олабавите
со метална паричка.
2. Светлата за кочници, задните светла и светлата за магла се
проектирани како ЛЕД диоди
( Light Emitted Diodes /LEDs) и не
може да се заменат.
Отстранете ја фасонката така
што ќе ја вртите спротивно од
правецот на стрелките на
часовникот.
Светла за трепкачи ( 1)
Светла за рикверц ( 2)3. Извадете ја и заменете ја
сијалицата.
4. Ставете ја фасонката во комплетот за задни светла и
вртете спротивно од правецот
на стрелките на часовникот.

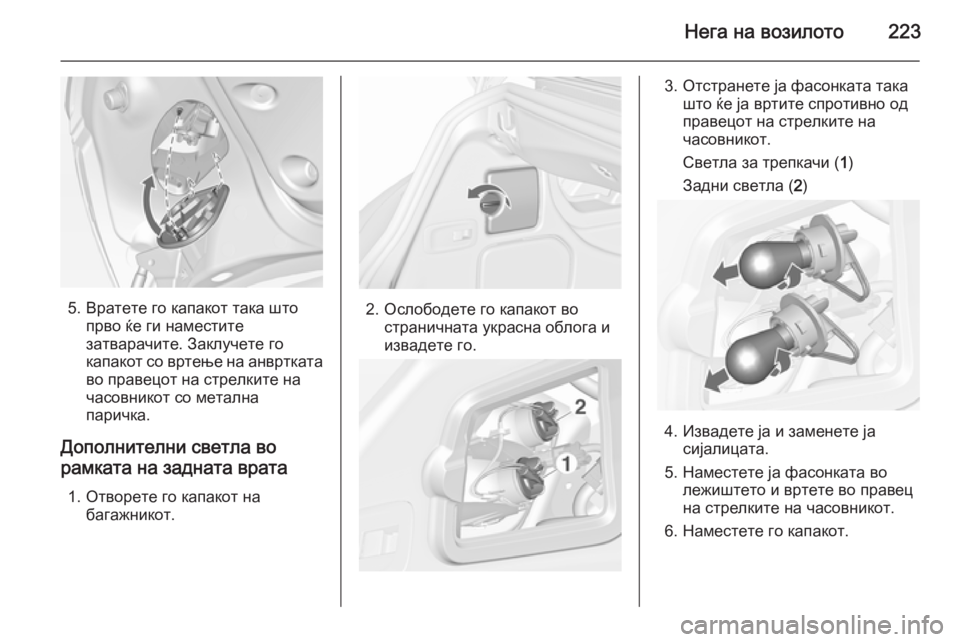

Нега на возилото223
5. Вратете го капакот така штопрво ќе ги наместите
затварачите. Заклучете го
капакот со вртење на анвртката
во правецот на стрелките на
часовникот со метална
паричка.
Дополнителни светла во
рамката на задната врата
1. Отворете го капакот на багажникот.2. Ослободете го капакот востраничната украсна облога и
извадете го.
3. Отстранете ја фасонката така што ќе ја вртите спротивно од
правецот на стрелките на
часовникот.
Светла за трепкачи ( 1)
Задни светла ( 2)
4. Извадете ја и заменете ја
сијалицата.
5. Наместете ја фасонката во лежиштето и вртете во правец
на стрелките на часовникот.
6. Наместете го капакот.

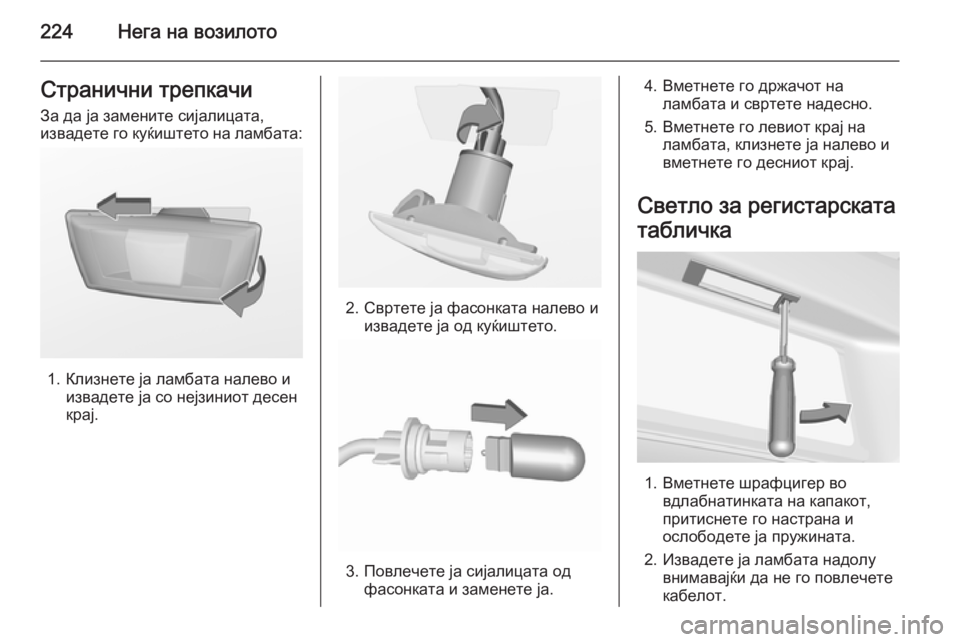

224Нега на возилотоСтранични трепкачи
За да ја замените сијалицата,
извадете го куќиштето на ламбата:
1. Клизнете ја ламбата налево и извадете ја со нејзиниот десен
крај.
2. Свртете ја фасонката налево и извадете ја од куќиштето.
3. Повлечете ја сијалицата одфасонката и заменете ја.
4. Вметнете го држачот наламбата и свртете надесно.
5. Вметнете го левиот крај на ламбата, клизнете ја налево и
вметнете го десниот крај.
Светло за регистарската
табличка
1. Вметнете шрафцигер во вдлабнатинката на капакот,
притиснете го настрана и
ослободете ја пружината.
2. Извадете ја ламбата надолу внимавајќи да не го повлечете
кабелот.

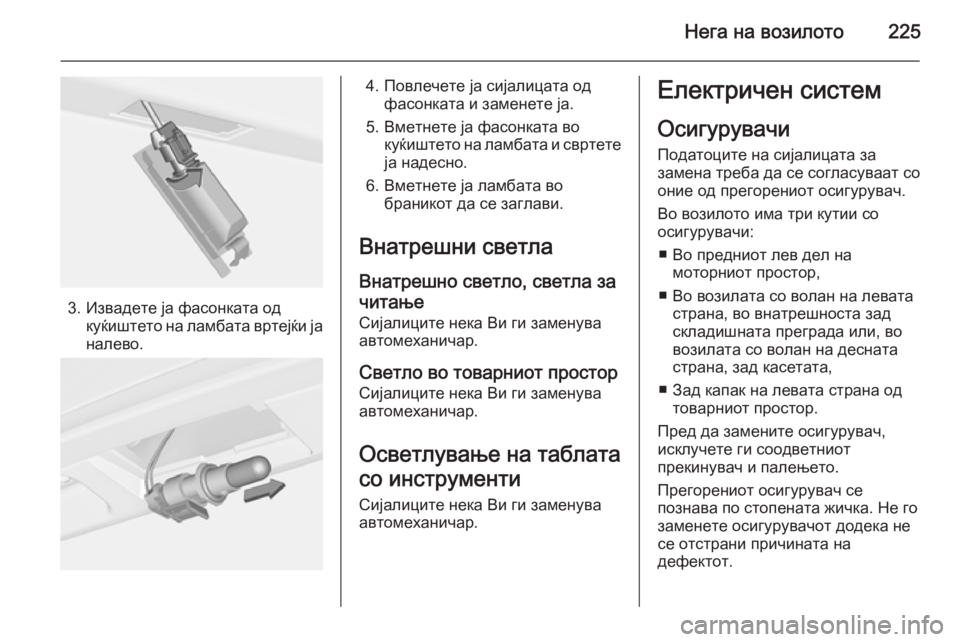

Нега на возилото225
3. Извадете ја фасонката одкуќиштето на ламбата вртејќи ја
налево.
4. Повлечете ја сијалицата од фасонката и заменете ја.
5. Вметнете ја фасонката во куќиштето на ламбата и свртете
ја надесно.
6. Вметнете ја ламбата во браникот да се заглави.
Внатрешни светла Внатрешно светло, светла зачитање
Сијалиците нека Ви ги заменува
автомеханичар.
Светло во товарниот простор Сијалиците нека Ви ги заменува
автомеханичар.
Осветлување на таблата
со инструменти Сијалиците нека Ви ги заменува
автомеханичар.Електричен систем
Осигурувачи
Податоците на сијалицата за
замена треба да се согласуваат со
оние од прегорениот осигурувач.
Во возилото има три кутии со
осигурувачи:
■ Во предниот лев дел на моторниот простор,
■ Во возилата со волан на левата страна, во внатрешноста зад
складишната преграда или, во
возилата со волан на десната
страна, зад касетата,
■ Зад капак на левата страна од товарниот простор.
Пред да замените осигурувач,
исклучете ги соодветниот
прекинувач и палењето.
Прегорениот осигурувач се
познава по стопената жичка. Не го
заменете осигурувачот додека не
се отстрани причината на
дефектот.

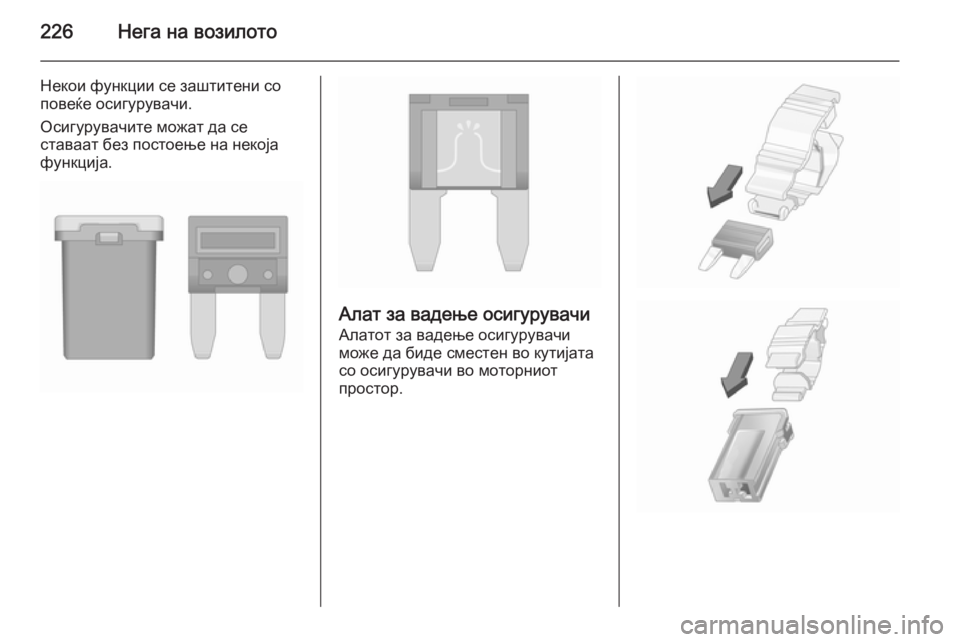

226Нега на возилото
Некои функции се заштитени со
повеќе осигурувачи.
Осигурувачите можат да се
ставаат без постоење на некоја
функција.
Алат за вадење осигурувачи
Алатот за вадење осигурувачи
може да биде сместен во кутијата
со осигурувачи во моторниот
простор.

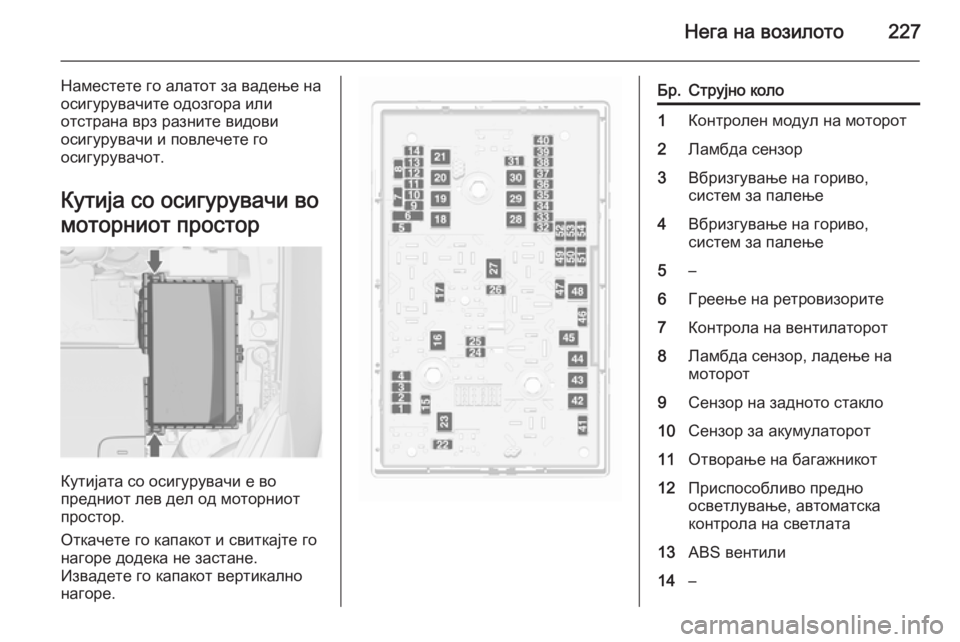

Нега на возилото227
Наместете го алатот за вадење на
осигурувачите одозгора или
отстрана врз разните видови
осигурувачи и повлечете го
осигурувачот.
Кутија со осигурувачи во
моторниот простор
Кутијата со осигурувачи е во
предниот лев дел од моторниот
простор.
Откачете го капакот и свиткајте го
нагоре додека не застане.
Извадете го капакот вертикално
нагоре.
Бр.Струјно коло1Контролен модул на моторот2Ламбда сензор3Вбризгување на гориво,
систем за палење4Вбризгување на гориво,
систем за палење5–6Греење на ретровизорите7Контрола на вентилаторот8Ламбда сензор, ладење на
моторот9Сензор на задното стакло10Сензор за акумулаторот11Отворање на багажникот12Приспособливо предно
осветлување, автоматска
контрола на светлата13ABS вентили14–

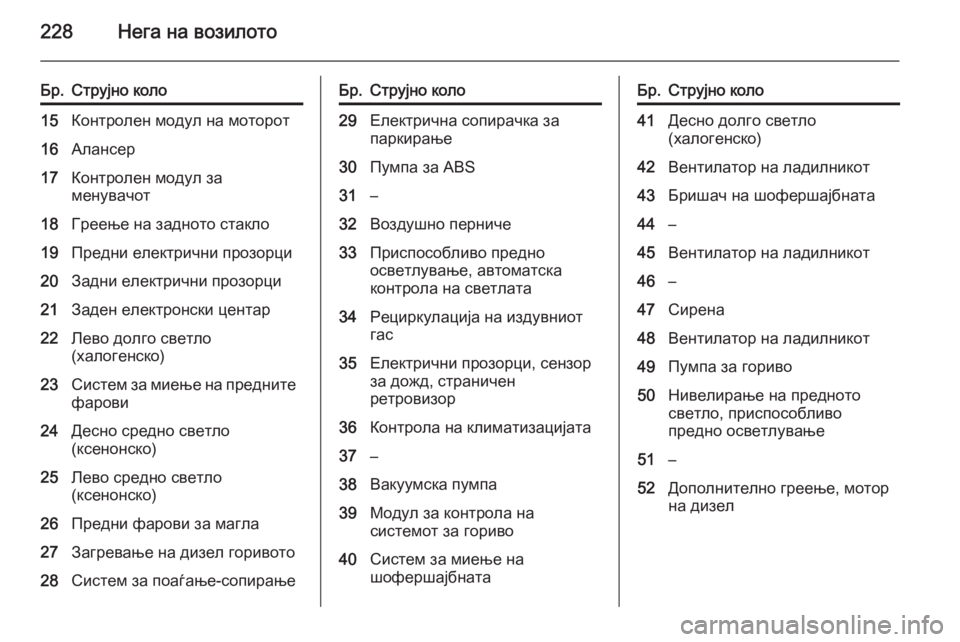

228Нега на возилото
Бр.Струјно коло15Контролен модул на моторот16Алансер17Контролен модул за
менувачот18Греење на задното стакло19Предни електрични прозорци20Задни електрични прозорци21Заден електронски центар22Лево долго светло
(халогенско)23Систем за миење на предните фарови24Десно средно светло
(ксенонско)25Лево средно светло
(ксенонско)26Предни фарови за магла27Загревање на дизел горивото28Систем за поаѓање-сопирањеБр.Струјно коло29Електрична сопирачка за
паркирање30Пумпа за ABS31–32Воздушно перниче33Приспособливо предно
осветлување, автоматска
контрола на светлата34Рециркулација на издувниот
гас35Електрични прозорци, сензор
за дожд, страничен
ретровизор36Контрола на климатизацијата37–38Вакуумска пумпа39Модул за контрола на
системот за гориво40Систем за миење на
шофершајбнатаБр.Струјно коло41Десно долго светло
(халогенско)42Вентилатор на ладилникот43Бришач на шофершајбната44–45Вентилатор на ладилникот46–47Сирена48Вентилатор на ладилникот49Пумпа за гориво50Нивелирање на предното
светло, приспособливо
предно осветлување51–52Дополнително греење, мотор
на дизел
