Körning och hantering159
Avståndet till ett främre och bakre hin‐der indikeras genom att avståndslin‐
jerna runt bilen ändras.
Hinder bakom bilen indikeras både
akustiskt och visuellt på samma
gång.
Hinder framför bilen indikeras först vi‐ suellt. På avstånd under 80 cm hörs
även en akustisk signal.
Avståndsindikeringen i förarinforma‐
tionscentralen kan hindras av
meddelanden med högre prioritet.
När du har godkänt meddelandet
genom att trycka på knappen
SET/CLR på blinkersspaken visas
avståndsindikeringen igen.
Frånkoppling
Den bakre parkeringshjälpen stängs av automatiskt när backväxeln läggs
ur.
Den främre parkeringshjälpen inakti‐ veras automatiskt vid hastigheter
över 11 km/h.
Du kan inaktivera den manuellt
genom att trycka snabbt på parker‐
ingshjälpknappen r eller D.
När systemet inaktiveras släcks
knappens lampa.
Dessutom visas Parkeringshjälp av i
förarinformationscentralen när sys‐
temet inaktiveras manuellt.
Efter en manuell inaktivering aktiv‐
eras den främre parkeringshjälpen
igen om parkeringshjälpsknappen
r eller D trycks in eller om back‐
växeln läggs i.
Störning
Om det är något fel i systemet eller
om systemet inte fungerar på grund
av tillfälliga förhållanden, t.ex. is‐
täckta sensorer, visas ett medde‐
lande i förarinformationscentralen.
Bilmeddelanden 3 101.
Avancerad parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
att acceptera den parkeringsficka
och den parkeringsmanöver som
föreslås av systemet.
Kontrollera alltid omgivningen i
alla riktningar när du använder
den avancerade parkeringshjäl‐
pen.

160Körning och hantering
Det avancerade parkeringshjälpsys‐
temet hjäper föraren att manövrera in
i en parkeringsficka med anvisningar
i förarinformationscentralen och
akustiska signaler. Föraren måste
reglera acceleration, bromsning, styr‐ ning och växling.
Systemet använder parkeringshjälp‐
ens sensorer i parkeringshjälpen
fram/bak i kombination med två extra
sensorer på båda sidorna av den
främre och bakre stötfångaren.
Knappen D och dess användning
Avancerad parkeringshjälp och par‐
keringshjälp fram/bak hanteras båda
med knappen D (se beskrivningen
ovan).
Med en kort tryckning på knappen
D inaktiveras eller aktiveras den
främre parkeringshjälpen.
En lång tryckning på knappen D
(ungefär en sekund) aktiverar eller in‐ aktiverar den avancerade parkerings‐
hjälpen.
Knappen Logik manövrerar systemen
på följande sätt när den trycks in:
■ Om endast parkeringshjälp fram/ bak är aktiv inaktiveras den med enkort tryckning.
■ Om endast parkeringshjälp fram/ bak är aktiv aktiveras den avance‐
rade parkeringshjälpen med en
lång tryckning om en framåtväxel är
ilagd.
■ Om endast avancerad parkerings‐ hjälp är aktiv aktiveras parkerings‐
hjälp fram/bak med en kort tryck‐
ning.■ Om endast avancerad parkerings‐ hjälp är aktiv inaktiveras avancerad
parkeringshjälp med en lång tryck‐
ning.
■ Om både avancerade parkerings‐ hjälp och parkeringshjälp fram/bak
är aktiva inaktiveras båda syste‐
men med en kort tryckning.
Inkoppling
När du letar efter en parkeringsficka
är systemet redo för användning om
man trycker på knappen D i ungefär
en sekund.

Körning och hantering161
Systemet kan endast aktiveras i
hastigheter under 30 km/h och sys‐
temet söker efter parkeringsfickor vid
hastigheter upp till 30 km/h.
Det maximalt tillåtna parallella av‐
ståndet mellan bilen och raden av
parkerade bilar är 1,8 meter.
Funktionalitet
När bilen passerar en rad av bilar och
systemet är aktiverat börjar det avan‐ cerade parkeringshjälpsystemet leta
efter en lämplig parkeringsficka. När
en lämplig plats hittats visas en mar‐
kering i förarinformationscentralen och en ljudsignal avges.
Om föraren inte stannar bilen inom
10 meter efter att en parkeringsficka
har föreslagits börjar systemet leta
efter en annan lämplig parkerings‐
ficka.
Du accepterar systemets förslag på
parkeringsplats genom att stanna
bilen inom 10 meter efter det att med‐ delandet "Stopp" visats. Systemet be‐ räknar den optimala rutten in i parker‐ingsfickan. Sedan styr det föraren in i
fickan genom att lämna detaljerade
instruktioner.
Instruktionerna på displayen visar föl‐
jande:
■ ett tips vid hastigheter över 30 km/h,
■ behovet att stanna bilen när en par‐
keringsficka upptäcks,
■ färdriktningen under parkerings‐ manövern,
■ rattens läge under parkeringen,
■ för en del av instruktionerna visas en förloppsstapel.

162Körning och hantering

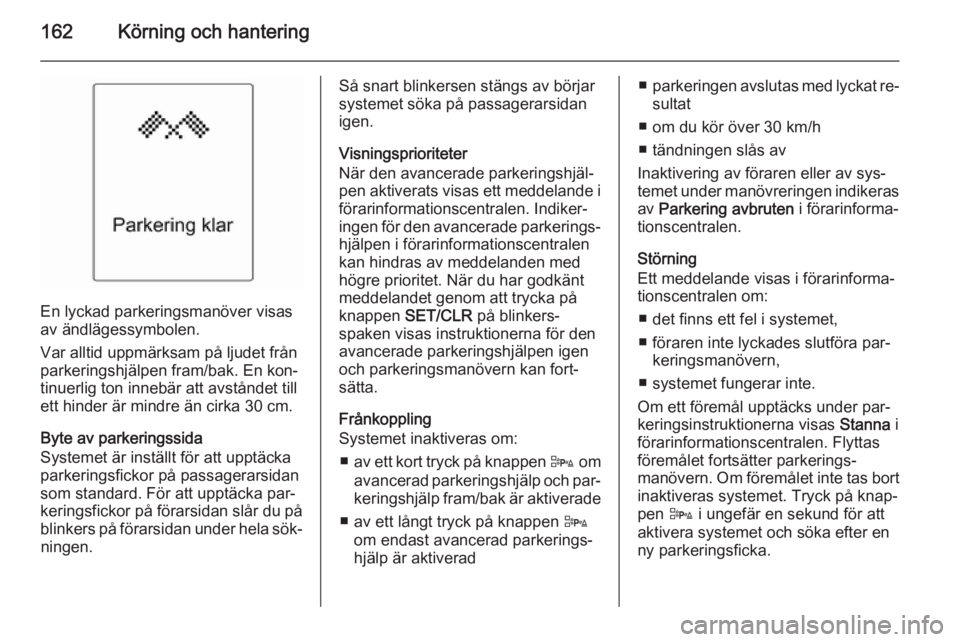

En lyckad parkeringsmanöver visas
av ändlägessymbolen.
Var alltid uppmärksam på ljudet från
parkeringshjälpen fram/bak. En kon‐
tinuerlig ton innebär att avståndet till
ett hinder är mindre än cirka 30 cm.
Byte av parkeringssida
Systemet är inställt för att upptäcka
parkeringsfickor på passagerarsidan
som standard. För att upptäcka par‐
keringsfickor på förarsidan slår du på
blinkers på förarsidan under hela sök‐ ningen.
Så snart blinkersen stängs av börjarsystemet söka på passagerarsidan
igen.
Visningsprioriteter
När den avancerade parkeringshjäl‐
pen aktiverats visas ett meddelande i
förarinformationscentralen. Indiker‐
ingen för den avancerade parkerings‐ hjälpen i förarinformationscentralen
kan hindras av meddelanden med
högre prioritet. När du har godkänt
meddelandet genom att trycka på
knappen SET/CLR på blinkers‐
spaken visas instruktionerna för den
avancerade parkeringshjälpen igen
och parkeringsmanövern kan fort‐
sätta.
Frånkoppling
Systemet inaktiveras om:
■ av ett kort tryck på knappen D om
avancerad parkeringshjälp och par‐
keringshjälp fram/bak är aktiverade
■ av ett långt tryck på knappen D
om endast avancerad parkerings‐
hjälp är aktiverad■ parkeringen avslutas med lyckat re‐
sultat
■ om du kör över 30 km/h
■ tändningen slås av
Inaktivering av föraren eller av sys‐
temet under manövreringen indikeras
av Parkering avbruten i förarinforma‐
tionscentralen.
Störning
Ett meddelande visas i förarinforma‐
tionscentralen om:
■ det finns ett fel i systemet,
■ föraren inte lyckades slutföra par‐ keringsmanövern,
■ systemet fungerar inte.
Om ett föremål upptäcks under par‐
keringsinstruktionerna visas Stanna i
förarinformationscentralen. Flyttas
föremålet fortsätter parkerings‐
manövern. Om föremålet inte tas bort inaktiveras systemet. Tryck på knap‐
pen D i ungefär en sekund för att
aktivera systemet och söka efter en
ny parkeringsficka.

Körning och hantering163
Allmän information om
parkeringshjälpssystem9 Varning
Ytor på objekt eller kläder som re‐
flekteras på olika sätt samt externa
ljudkällor kan under vissa omstän‐
digheter leda till att systemet inte
upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐fångarens nedre del.
Se upp
Systemets prestanda kan minska
om sensorerna är täckta av t.ex. is
eller snö.
Parkeringshjälpens prestanda kan minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon i närheten (t.ex. ter‐ rängfordon, skåpbilar och trans‐
portbilar). Identifiering av föremål
och korrekt avståndsindikering i
övre delen av dessa fordon kan
inte garanteras.
Föremål med mycket litet reflekte‐ rande tvärsnitt, t.ex. små föremåleller föremål av mjuka material,
kanske inte upptäcks av systemet.
Parkeringshjälpsystem upptäcker
inte föremål utanför upptäcktsom‐
rådet.
Observera!
Du kan aktivera och inaktivera par‐ keringshjälpen genom att ändra in‐
ställningarna på informationsdis‐
playen.
Personliga inställningar 3 103.
Observera!
Parkeringshjälpen upptäcker auto‐
matiskt fabriksmonterad dragutrust‐
ning. Den deaktiveras när kontakten ansluts.
Det kan hända att sensorn varnar för
föremål som inte finns (ekostörning)
på grund av externa akustiska eller
mekaniska störningar.
Avancerade parkeringshjälpsystem
kanske inte reagerar på ändringar
inom parkeringsytan när en parallell
parkeringsmanöver redan påbör‐
jats.
Observera!
Efter användning måste den avan‐
cerade parkeringshjälpen kalibre‐
ras. För optimal parkering vägled‐
ning, en körsträcka på minst 35 km,
inklusive ett antal krökar, krävs.
Varning döda vinkeln Varningssystemet för döda vinkeln
detekterar och rapporterar föremål på
båda sidor om bilen inom en angiven
"död vinkel". Systemet varnar visuellt i båda ytterbackspeglarna vid detek‐
tering av föremål som kanske inte
syns i inner- och ytterbackspeglarna.
Systemets sensorer är placerade i
stötfångaren på vänster och höger
sida av bilen.

164Körning och hantering9Varning
Varningssystemet för döda vin‐
keln ersätter inte förarens uppsikt.
Systemet detekterar inte: ■ Fordon utanför döda vinkeln som snabbt kan närma sig.
■ Fotgängare, cyklister eller djur.
Innan du byter fil ska du alltid kon‐ trollera i alla backspeglar, titta över
axeln och använda blinkers.
När systemet upptäcker ett fordon i
den döda vinkeln vid körning framåt,
oavsett om du passerar fordonet eller
om det passerar dig, tänds en gul var‐ ningssymbol B i motsvarande ytter‐
backspegel. Om föraren aktiverar
blinkersen börjar varningssymbolen
B blinka gult som en varning för att du
inte ska byta fil.
Observera!
Om det passerande fordonet är
minst 10 km/h snabbare än det pas‐
serade fordonet tänds inte varnings‐ symbolen B på den aktuella ytter‐
backspegeln.
Varningen för döda vinkeln är aktiv i
hastigheter mellan 10 km/h och
140 km/h. Om du kör fortare än
140 km/h inaktiveras systemet, vilket
visas av att varningssymbolerna B i
ytterbackspeglarna visas svagt upp‐ lysta. Om du sänker hastigheten igen
släcks varningssymbolerna. Om ett
fordon då upptäcks i döda vinkeln
tänds varningssymbolerna B som
vanligt på motsvarande sida.
När bilen startas tänds symbolerna i
båda ytterbackspeglarna kort för att
visa att systemet är igång.
Systemet kan aktiveras eller inaktive‐
ras i menyn Inställningar i
Info-Display, personliga inställningar
3 103.
Inaktivering indikeras via ett medde‐
lande i förarinformationscentralen.
DetekteringszonerSystemets sensor täcker en zon på
ungefär 3 meter på båda sidor om
bilen. Zonen börjar vid ytterback‐
speglarna och sträcker sig ungefär
3 meter bakåt. Zonens höjd är unge‐ fär mellan 0,5 meter och 2 meter över
marken.
Systemet inaktiveras om en släpvagn kopplas till bilen.
Varningssystemet för döda vinkeln är utformat så att stillastående föremål
såsom skyddsräcken, stolpar, trot‐
toarkanter, väggar och balkar ignore‐
ras. Parkerade fordon eller mötande
fordon detekteras inte.
Störning Enstaka missade varningar kan före‐
komma under normala förhållanden.

Körning och hantering165
Varningssystemet för döda vinkeln
fungerar inte om bakstötfångarens
hörn är täckta av lera, smuts, snö, is
eller slask. Rengöringsanvisningar
3 219.
Om det är något fel i systemet eller
om systemet inte fungerar på grund
av tillfälliga förhållanden visas ett
meddelande i förarinformations‐
centralen. Uppsök en verkstad i hän‐
delse av ett permanent fel.
Backkamera
Backkameran hjälper föraren vid
backning genom att visa en bild av
området bakom bilen.
Bilden från kameran visas i Colour-
Info-Display.9 Varning
Backkameran ersätter inte för‐
arens uppsikt. Observera att före‐
mål utanför synfältet för kameran
och den avancerade parkerings‐
hjälpens sensorer, t.ex. nedanför
stötfångaren eller under fordonet, inte visas.
Backa inte bilen genom att enbart
titta på Info-displayen och kontrol‐ lera alltid området bakom och runt
fordonet innan du backar.
Inkoppling
Backkameran aktiveras automatiskt
när backen läggs i.
Funktionalitet
Kameran är monterad i mellan regi‐
streringsskyltsbelysningen och har
en bildvinkel på 130°.
Det område som kameran visar är be‐
gränsat. Avstånden på den bild som
visas skiljer sig från de faktiska av‐
stånden.
Vägledande linjer
Dynamiska vägledande linjer är våg‐ räta linjer med 1 meters avstånd som
projiceras på bilden för att ange av‐
ståndet till de föremål som visas.

166Körning och hantering
Bilens beräknade bana visas enligt
styrningsvinkeln.
Du kan deaktivera funktionen på
inställningsmenyn i Info-Display. Per‐
sonliga inställningar 3 103.
Varningssymboler
Varningssymboler visas som trianglar 9 på bilden och markerar hinder som
detekteras av den avancerade par‐
keringshjälpens bakre sensorer.
Dessutom visas 9 på den övre raden
i Info-Display med en varning om att
kontrollera bilens omgivningar.
Displayens övre rad kan rensas
genom att man trycker på multifunk‐
tionsratten.
Visningsinställningar
Ljusstyrkan ställs in med upp-/ned‐
knapparna på multifunktionsknap‐ pen.
Kontrasten ställs in med vänster-/hö‐
gerknapparna på multifunktionsknap‐ pen.
Frånkoppling
Kameran inaktiveras när en viss hastighet framåt överskrids eller när
backen inte läggs i på ungefär
10 sekunder.
Aktivering eller deaktivering av back‐
kameran kan ändras på inställnings‐
menyn i Info-Display. Personliga in‐
ställningar 3 103.
Störning
Felmeddelanden visas med en 9 i
den övre raden på Info-Display.
Backkameran fungerar eventuellt inte
korrekt när:
■ omgivningen är mörk,
■ solen eller ljuset från strålkastare lyser rakt in i kamerans objektiv,
■ is, snö, lera eller något annat täcker
kameraobjektivet. Rengör objekti‐
vet, skölj med vatten och torka med
en mjuk trasa,
■ bilen har blivit påkörd bakifrån,
■ det förekommer extrema tempera‐ turväxlingar.

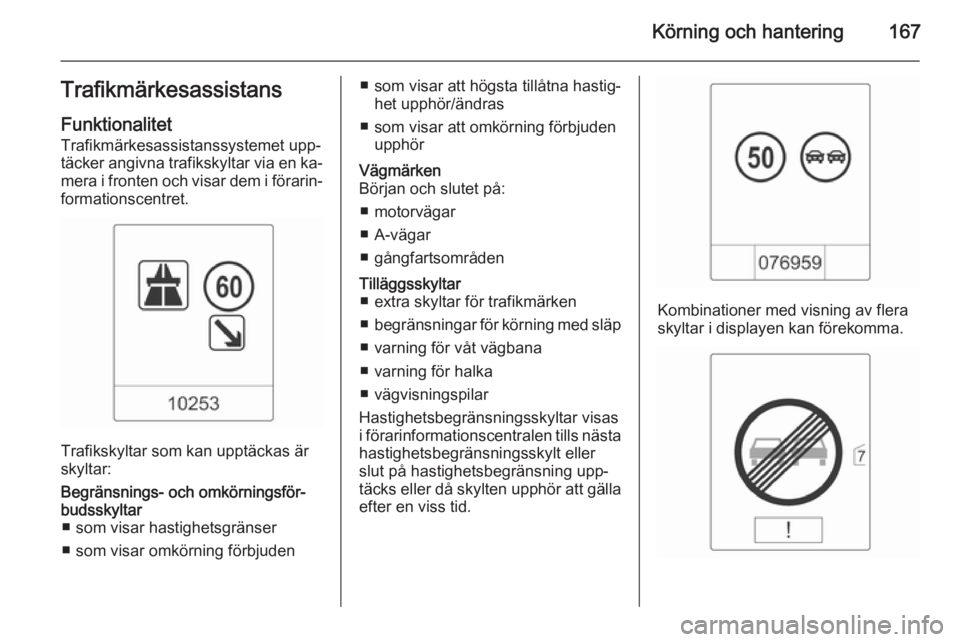

Körning och hantering167TrafikmärkesassistansFunktionalitet
Trafikmärkesassistanssystemet upp‐
täcker angivna trafikskyltar via en ka‐ mera i fronten och visar dem i förarin‐
formationscentret.
Trafikskyltar som kan upptäckas är
skyltar:
Begränsnings- och omkörningsför‐
budsskyltar ■ som visar hastighetsgränser
■ som visar omkörning förbjuden■ som visar att högsta tillåtna hastig‐ het upphör/ändras
■ som visar att omkörning förbjuden upphörVägmärken
Början och slutet på:
■ motorvägar
■ A-vägar
■ gångfartsområdenTilläggsskyltar ■ extra skyltar för trafikmärken
■ begränsningar för körning med släp
■ varning för våt vägbana
■ varning för halka
■ vägvisningspilar
Hastighetsbegränsningsskyltar visas
i förarinformationscentralen tills nästa
hastighetsbegränsningsskylt eller
slut på hastighetsbegränsning upp‐ täcks eller då skylten upphör att gälla efter en viss tid.
Kombinationer med visning av flera
skyltar i displayen kan förekomma.

168Körning och hantering
En ruta med ett utropstecken visar att
systemet har upptäckt en tilläggsskylt
som det inte känner igen.
Systemet är aktivt i hastigheter på
upp till 200 km/h, beroende på ljus‐
förhållandena. På natten är systemet
aktivt upp till en hastighet på
160 km/h.
Om hastigheten sjunker under
55 km/h återställs visningen och in‐
nehållet på sidan med trafikskyltar
rensas, t.ex. när man kommer in i en
stad. Nästa identifierade hastighets‐
gräns kommer att visas.
DisplayvisningTrafikskyltarna visas på sidan
Upptäckt av trafikskyltar i förarin‐
formationscentralen och de väljs med
en inställningsratt på blinkersspaken
3 94.
Om en annan funktion har valts i
förarinformationscentralens meny
och sidan Upptäckt av trafikmärke
väljs igen, visas det senast igenkända
trafikmärket.
Efter att trafikskyltsidan rensats av
systemet visas följande symbol:Innehållet på trafikskyltssidan rensas
dessutom under körning om du håller
knappen SET/CLR på blinkers‐
spaken intryckt en längre tid.
Popupfunktion
Hastighetsbegränsningar och omkör‐ ningsförbud visas som popupskyltar
på alla sidor i förarinformations‐
centralen.
