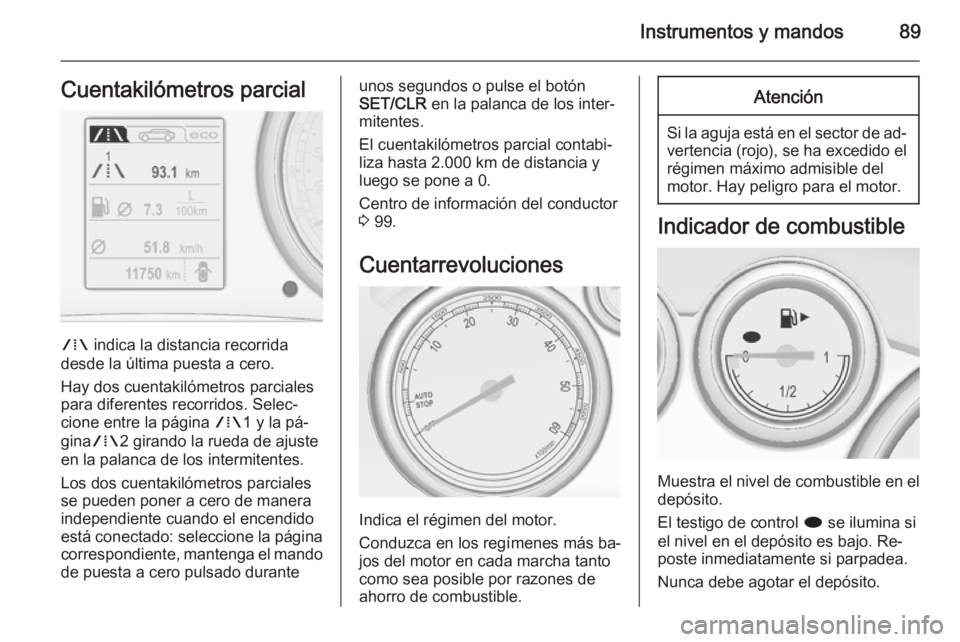

Instrumentos y mandos89Cuentakilómetros parcial
W indica la distancia recorrida
desde la última puesta a cero.
Hay dos cuentakilómetros parciales
para diferentes recorridos. Selec‐
cione entre la página W1 y la pá‐
gina W2 girando la rueda de ajuste
en la palanca de los intermitentes.
Los dos cuentakilómetros parciales
se pueden poner a cero de manera
independiente cuando el encendido
está conectado: seleccione la página
correspondiente, mantenga el mando de puesta a cero pulsado durante
unos segundos o pulse el botón
SET/CLR en la palanca de los inter‐
mitentes.
El cuentakilómetros parcial contabi‐
liza hasta 2.000 km de distancia y
luego se pone a 0.
Centro de información del conductor
3 99.
Cuentarrevoluciones
Indica el régimen del motor.
Conduzca en los regímenes más ba‐
jos del motor en cada marcha tanto
como sea posible por razones de
ahorro de combustible.
Atención
Si la aguja está en el sector de ad‐ vertencia (rojo), se ha excedido elrégimen máximo admisible del
motor. Hay peligro para el motor.
Indicador de combustible
Muestra el nivel de combustible en el
depósito.
El testigo de control i se ilumina si
el nivel en el depósito es bajo. Re‐ poste inmediatamente si parpadea.
Nunca debe agotar el depósito.

90Instrumentos y mandos

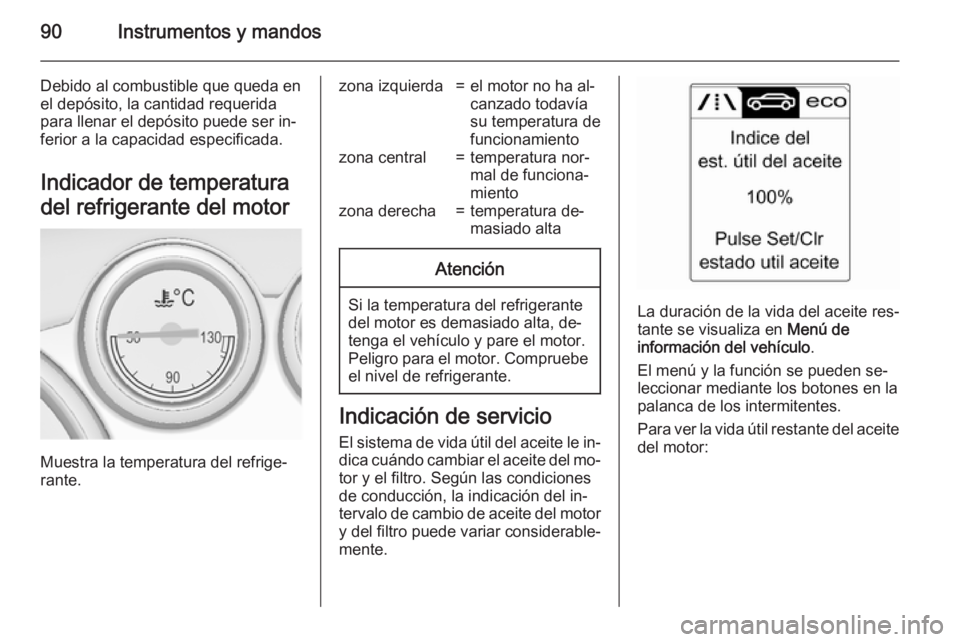

Debido al combustible que queda en
el depósito, la cantidad requerida
para llenar el depósito puede ser in‐
ferior a la capacidad especificada.
Indicador de temperatura
del refrigerante del motor
Muestra la temperatura del refrige‐
rante.
zona izquierda=el motor no ha al‐
canzado todavía
su temperatura de
funcionamientozona central=temperatura nor‐
mal de funciona‐
mientozona derecha=temperatura de‐
masiado altaAtención
Si la temperatura del refrigerante
del motor es demasiado alta, de‐
tenga el vehículo y pare el motor.
Peligro para el motor. Compruebe el nivel de refrigerante.
Indicación de servicio
El sistema de vida útil del aceite le in‐dica cuándo cambiar el aceite del mo‐
tor y el filtro. Según las condiciones
de conducción, la indicación del in‐
tervalo de cambio de aceite del motor y del filtro puede variar considerable‐
mente.
La duración de la vida del aceite res‐
tante se visualiza en Menú de
información del vehículo .
El menú y la función se pueden se‐
leccionar mediante los botones en la
palanca de los intermitentes.
Para ver la vida útil restante del aceite del motor:

Instrumentos y mandos91

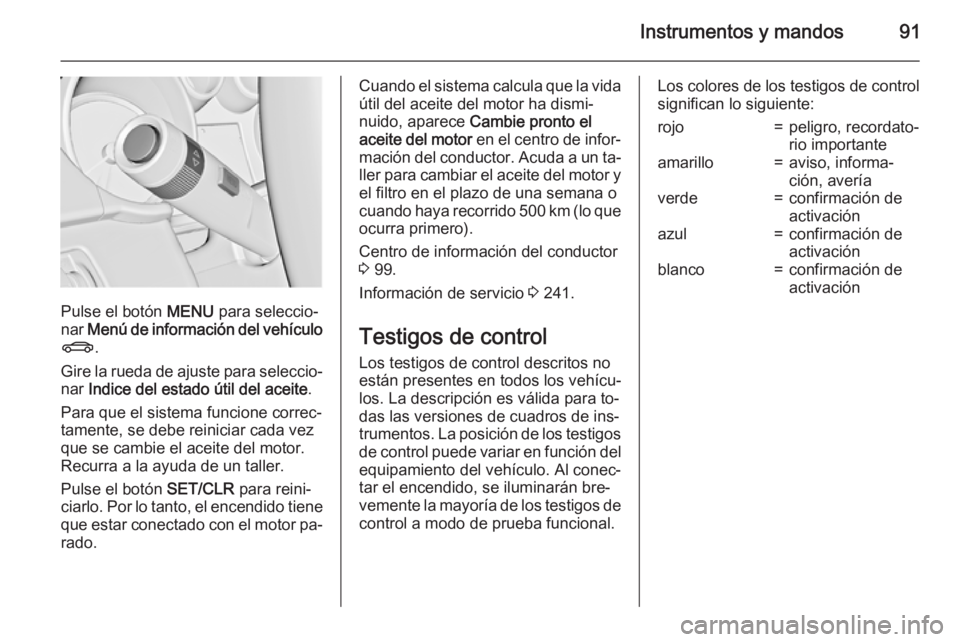

Pulse el botón MENU para seleccio‐
nar Menú de información del vehículo
X .
Gire la rueda de ajuste para seleccio‐ nar Indice del estado útil del aceite .
Para que el sistema funcione correc‐
tamente, se debe reiniciar cada vez
que se cambie el aceite del motor. Recurra a la ayuda de un taller.
Pulse el botón SET/CLR para reini‐
ciarlo. Por lo tanto, el encendido tiene que estar conectado con el motor pa‐
rado.
Cuando el sistema calcula que la vida
útil del aceite del motor ha dismi‐nuido, aparece Cambie pronto el
aceite del motor en el centro de infor‐
mación del conductor. Acuda a un ta‐ ller para cambiar el aceite del motor yel filtro en el plazo de una semana o
cuando haya recorrido 500 km (lo que
ocurra primero).
Centro de información del conductor
3 99.
Información de servicio 3 241.
Testigos de control
Los testigos de control descritos no
están presentes en todos los vehícu‐
los. La descripción es válida para to‐
das las versiones de cuadros de ins‐
trumentos. La posición de los testigos de control puede variar en función del
equipamiento del vehículo. Al conec‐
tar el encendido, se iluminarán bre‐
vemente la mayoría de los testigos de control a modo de prueba funcional.Los colores de los testigos de controlsignifican lo siguiente:rojo=peligro, recordato‐
rio importanteamarillo=aviso, informa‐
ción, averíaverde=confirmación de
activaciónazul=confirmación de
activaciónblanco=confirmación de
activación

92Instrumentos y mandos
Testigos de control en el cuadro de instrumentos

Instrumentos y mandos93

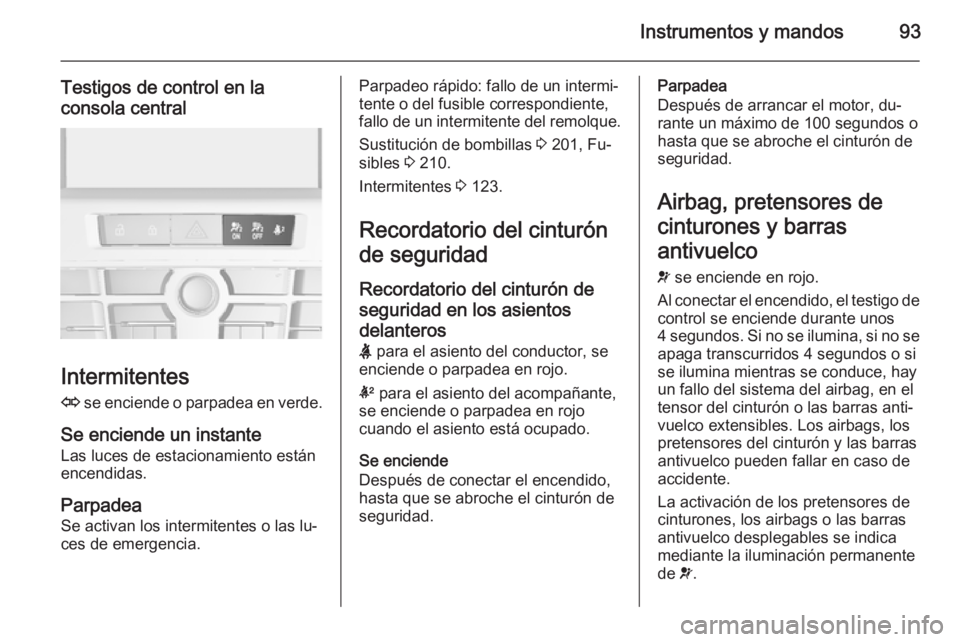

Testigos de control en la
consola central
Intermitentes
O se enciende o parpadea en verde.
Se enciende un instante Las luces de estacionamiento están
encendidas.
Parpadea
Se activan los intermitentes o las lu‐
ces de emergencia.
Parpadeo rápido: fallo de un intermi‐
tente o del fusible correspondiente,
fallo de un intermitente del remolque.
Sustitución de bombillas 3 201, Fu‐
sibles 3 210.
Intermitentes 3 123.
Recordatorio del cinturón
de seguridad
Recordatorio del cinturón de
seguridad en los asientos delanteros X para el asiento del conductor, se
enciende o parpadea en rojo.
k para el asiento del acompañante,
se enciende o parpadea en rojo
cuando el asiento está ocupado.
Se enciende
Después de conectar el encendido,
hasta que se abroche el cinturón de
seguridad.Parpadea
Después de arrancar el motor, du‐ rante un máximo de 100 segundos o
hasta que se abroche el cinturón de
seguridad.
Airbag, pretensores de
cinturones y barras
antivuelco v se enciende en rojo.
Al conectar el encendido, el testigo de control se enciende durante unos
4 segundos. Si no se ilumina, si no se
apaga transcurridos 4 segundos o si
se ilumina mientras se conduce, hay
un fallo del sistema del airbag, en el
tensor del cinturón o las barras anti‐
vuelco extensibles. Los airbags, los
pretensores del cinturón y las barras
antivuelco pueden fallar en caso de
accidente.
La activación de los pretensores de cinturones, los airbags o las barras
antivuelco desplegables se indica
mediante la iluminación permanente
de v.

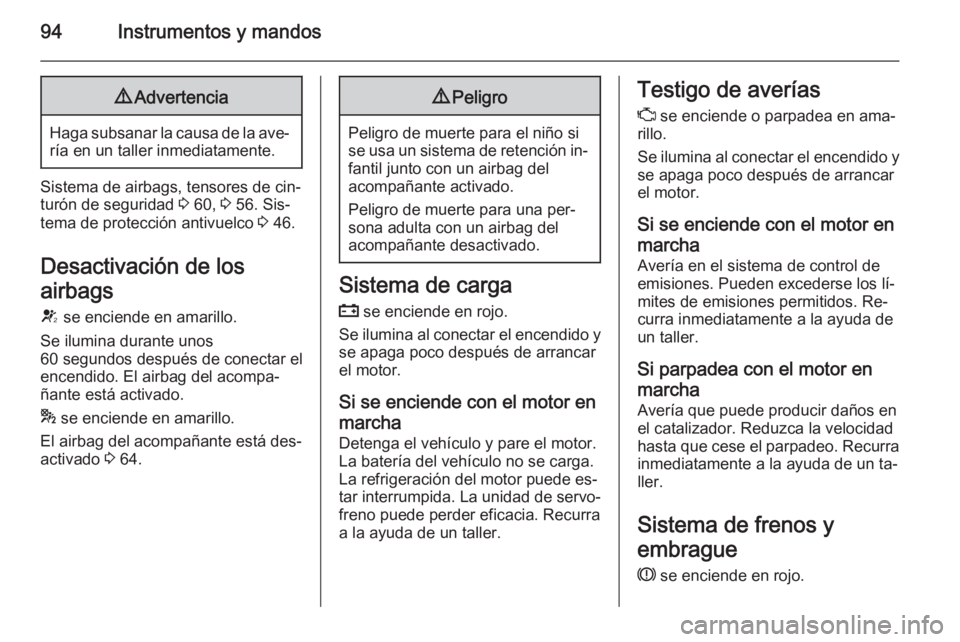

94Instrumentos y mandos9Advertencia
Haga subsanar la causa de la ave‐
ría en un taller inmediatamente.
Sistema de airbags, tensores de cin‐ turón de seguridad 3 60, 3 56. Sis‐
tema de protección antivuelco 3 46.
Desactivación de los
airbags V se enciende en amarillo.
Se ilumina durante unos
60 segundos después de conectar el
encendido. El airbag del acompa‐
ñante está activado.
* se enciende en amarillo.
El airbag del acompañante está des‐
activado 3 64.
9 Peligro
Peligro de muerte para el niño si
se usa un sistema de retención in‐ fantil junto con un airbag del
acompañante activado.
Peligro de muerte para una per‐
sona adulta con un airbag del
acompañante desactivado.
Sistema de carga
p se enciende en rojo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha Detenga el vehículo y pare el motor.
La batería del vehículo no se carga.
La refrigeración del motor puede es‐
tar interrumpida. La unidad de servo‐
freno puede perder eficacia. Recurra
a la ayuda de un taller.
Testigo de averías
Z se enciende o parpadea en ama‐
rillo.
Se ilumina al conectar el encendido y
se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha
Avería en el sistema de control de
emisiones. Pueden excederse los lí‐
mites de emisiones permitidos. Re‐
curra inmediatamente a la ayuda de
un taller.
Si parpadea con el motor en
marcha
Avería que puede producir daños en el catalizador. Reduzca la velocidad
hasta que cese el parpadeo. Recurra
inmediatamente a la ayuda de un ta‐
ller.
Sistema de frenos y
embrague R se enciende en rojo.

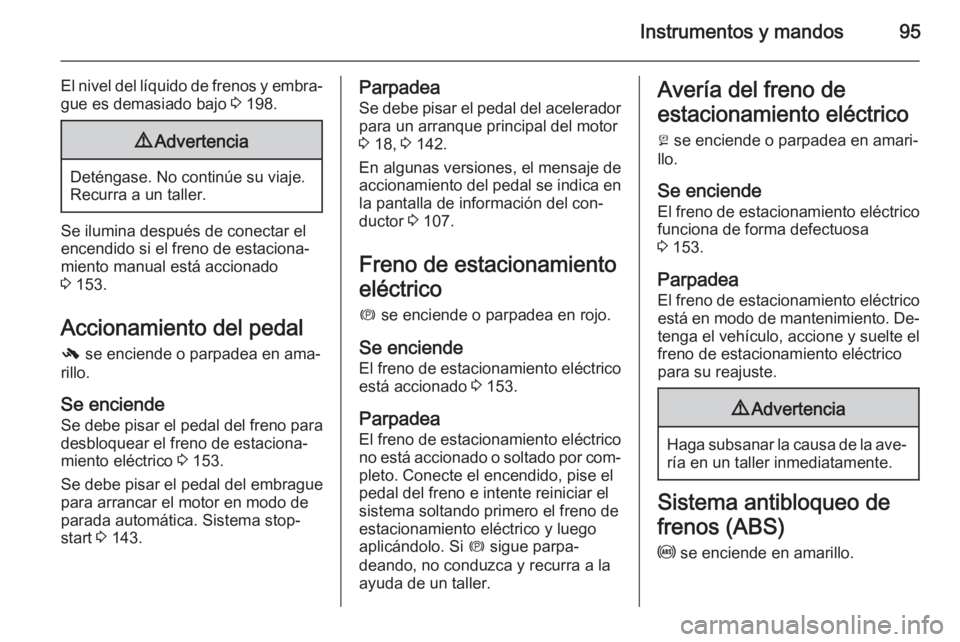

Instrumentos y mandos95
El nivel del líquido de frenos y embra‐
gue es demasiado bajo 3 198.9 Advertencia
Deténgase. No continúe su viaje.
Recurra a un taller.
Se ilumina después de conectar el
encendido si el freno de estaciona‐ miento manual está accionado
3 153.
Accionamiento del pedal
- se enciende o parpadea en ama‐
rillo.
Se enciende Se debe pisar el pedal del freno para
desbloquear el freno de estaciona‐
miento eléctrico 3 153.
Se debe pisar el pedal del embrague
para arrancar el motor en modo de parada automática. Sistema stop-start 3 143.
Parpadea
Se debe pisar el pedal del acelerador para un arranque principal del motor
3 18, 3 142.
En algunas versiones, el mensaje de
accionamiento del pedal se indica en la pantalla de información del con‐
ductor 3 107.
Freno de estacionamiento
eléctrico
m se enciende o parpadea en rojo.
Se enciende
El freno de estacionamiento eléctrico
está accionado 3 153.
Parpadea
El freno de estacionamiento eléctrico
no está accionado o soltado por com‐ pleto. Conecte el encendido, pise el
pedal del freno e intente reiniciar el
sistema soltando primero el freno de
estacionamiento eléctrico y luego
aplicándolo. Si m sigue parpa‐
deando, no conduzca y recurra a la
ayuda de un taller.Avería del freno de
estacionamiento eléctrico
j se enciende o parpadea en amari‐
llo.
Se enciende
El freno de estacionamiento eléctrico
funciona de forma defectuosa
3 153.
Parpadea El freno de estacionamiento eléctrico
está en modo de mantenimiento. De‐ tenga el vehículo, accione y suelte el
freno de estacionamiento eléctrico para su reajuste.9 Advertencia
Haga subsanar la causa de la ave‐
ría en un taller inmediatamente.
Sistema antibloqueo de
frenos (ABS)
u se enciende en amarillo.

96Instrumentos y mandos

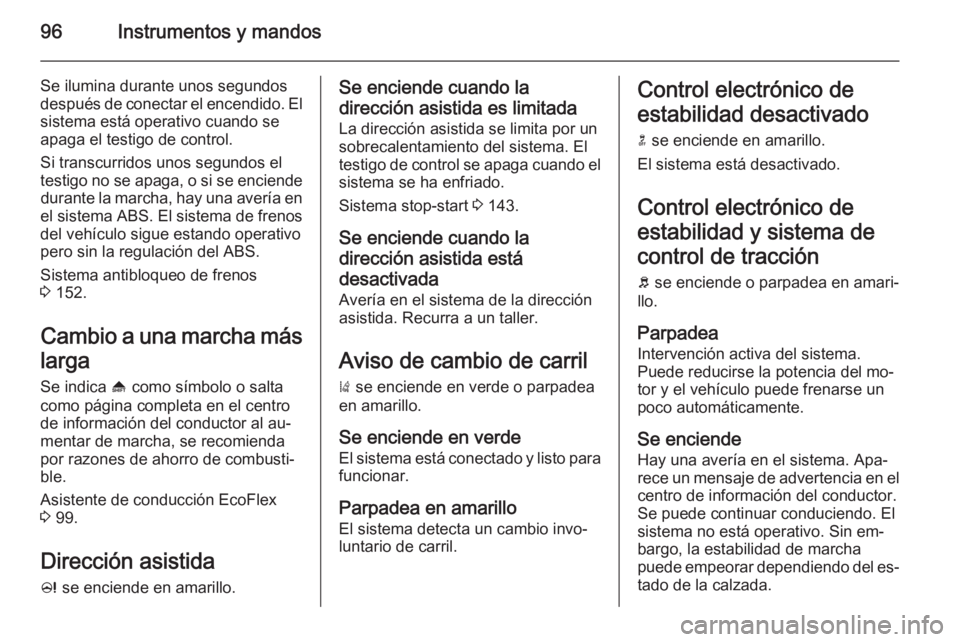

Se ilumina durante unos segundos
después de conectar el encendido. El sistema está operativo cuando se
apaga el testigo de control.
Si transcurridos unos segundos el
testigo no se apaga, o si se enciende durante la marcha, hay una avería en
el sistema ABS. El sistema de frenos del vehículo sigue estando operativo
pero sin la regulación del ABS.
Sistema antibloqueo de frenos
3 152.
Cambio a una marcha más larga
Se indica [ como símbolo o salta
como página completa en el centro
de información del conductor al au‐
mentar de marcha, se recomienda
por razones de ahorro de combusti‐
ble.
Asistente de conducción EcoFlex
3 99.
Dirección asistida
c se enciende en amarillo.Se enciende cuando la
dirección asistida es limitada
La dirección asistida se limita por un
sobrecalentamiento del sistema. El
testigo de control se apaga cuando el
sistema se ha enfriado.
Sistema stop-start 3 143.
Se enciende cuando la
dirección asistida está
desactivada Avería en el sistema de la dirección
asistida. Recurra a un taller.
Aviso de cambio de carril
) se enciende en verde o parpadea
en amarillo.
Se enciende en verde El sistema está conectado y listo para
funcionar.
Parpadea en amarillo
El sistema detecta un cambio invo‐
luntario de carril.Control electrónico de
estabilidad desactivado
n se enciende en amarillo.
El sistema está desactivado.
Control electrónico de
estabilidad y sistema de
control de tracción b se enciende o parpadea en amari‐
llo.
Parpadea
Intervención activa del sistema.
Puede reducirse la potencia del mo‐
tor y el vehículo puede frenarse un
poco automáticamente.
Se enciende Hay una avería en el sistema. Apa‐
rece un mensaje de advertencia en el
centro de información del conductor.
Se puede continuar conduciendo. El
sistema no está operativo. Sin em‐
bargo, la estabilidad de marcha
puede empeorar dependiendo del es‐
tado de la calzada.

Instrumentos y mandos97

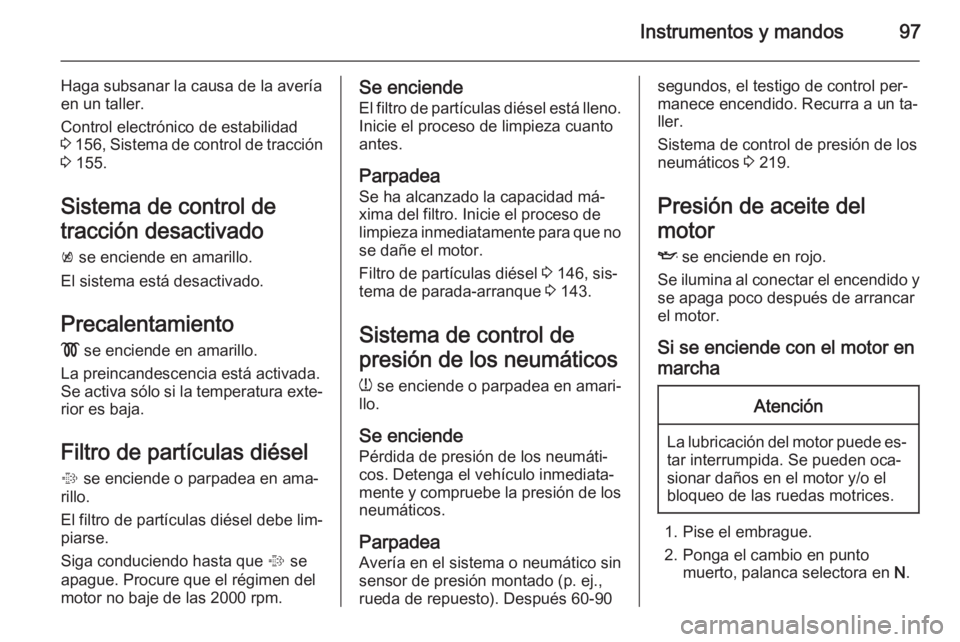

Haga subsanar la causa de la averíaen un taller.
Control electrónico de estabilidad
3 156 , Sistema de control de tracción
3 155.
Sistema de control de
tracción desactivado k se enciende en amarillo.
El sistema está desactivado.
Precalentamiento
! se enciende en amarillo.
La preincandescencia está activada.
Se activa sólo si la temperatura exte‐
rior es baja.
Filtro de partículas diésel
% se enciende o parpadea en ama‐
rillo.
El filtro de partículas diésel debe lim‐
piarse.
Siga conduciendo hasta que % se
apague. Procure que el régimen del
motor no baje de las 2000 rpm.Se enciende
El filtro de partículas diésel está lleno. Inicie el proceso de limpieza cuanto
antes.
Parpadea
Se ha alcanzado la capacidad má‐
xima del filtro. Inicie el proceso de
limpieza inmediatamente para que no se dañe el motor.
Filtro de partículas diésel 3 146, sis‐
tema de parada-arranque 3 143.
Sistema de control de
presión de los neumáticos
w se enciende o parpadea en amari‐
llo.
Se enciende
Pérdida de presión de los neumáti‐ cos. Detenga el vehículo inmediata‐
mente y compruebe la presión de los
neumáticos.
Parpadea Avería en el sistema o neumático sin
sensor de presión montado (p. ej.,
rueda de repuesto). Después 60-90segundos, el testigo de control per‐
manece encendido. Recurra a un ta‐
ller.
Sistema de control de presión de los
neumáticos 3 219.
Presión de aceite del
motor
I se enciende en rojo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marchaAtención
La lubricación del motor puede es‐ tar interrumpida. Se pueden oca‐
sionar daños en el motor y/o el bloqueo de las ruedas motrices.
1. Pise el embrague.
2. Ponga el cambio en punto muerto, palanca selectora en N.

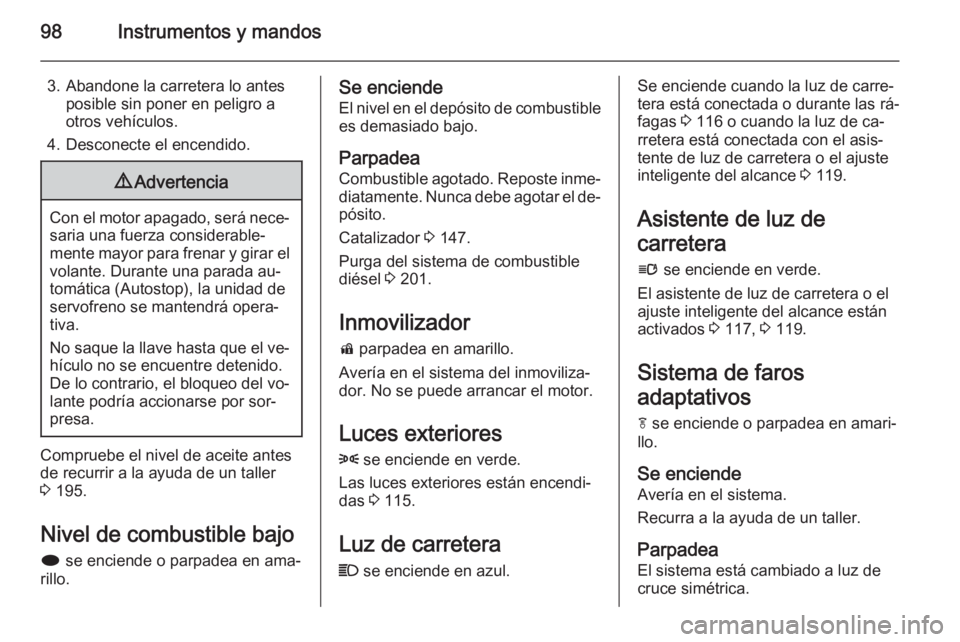

98Instrumentos y mandos
3. Abandone la carretera lo antesposible sin poner en peligro a
otros vehículos.
4. Desconecte el encendido.9 Advertencia
Con el motor apagado, será nece‐
saria una fuerza considerable‐
mente mayor para frenar y girar el
volante. Durante una parada au‐
tomática (Autostop), la unidad de
servofreno se mantendrá opera‐
tiva.
No saque la llave hasta que el ve‐ hículo no se encuentre detenido.
De lo contrario, el bloqueo del vo‐ lante podría accionarse por sor‐presa.
Compruebe el nivel de aceite antes
de recurrir a la ayuda de un taller
3 195.
Nivel de combustible bajo
i se enciende o parpadea en ama‐
rillo.
Se enciende
El nivel en el depósito de combustible
es demasiado bajo.
Parpadea
Combustible agotado. Reposte inme‐
diatamente. Nunca debe agotar el de‐ pósito.
Catalizador 3 147.
Purga del sistema de combustible
diésel 3 201.
Inmovilizador d parpadea en amarillo.
Avería en el sistema del inmoviliza‐
dor. No se puede arrancar el motor.
Luces exteriores
8 se enciende en verde.
Las luces exteriores están encendi‐ das 3 115.
Luz de carretera
C se enciende en azul.Se enciende cuando la luz de carre‐
tera está conectada o durante las rá‐
fagas 3 116 o cuando la luz de ca‐
rretera está conectada con el asis‐
tente de luz de carretera o el ajuste
inteligente del alcance 3 119.
Asistente de luz de
carretera
l se enciende en verde.
El asistente de luz de carretera o el
ajuste inteligente del alcance están
activados 3 117, 3 119.
Sistema de faros
adaptativos f se enciende o parpadea en amari‐
llo.
Se enciende Avería en el sistema.
Recurra a la ayuda de un taller.
Parpadea
El sistema está cambiado a luz de
cruce simétrica.
