OPEL CASCADA 2015 Manual de Instruções (in Portugues)

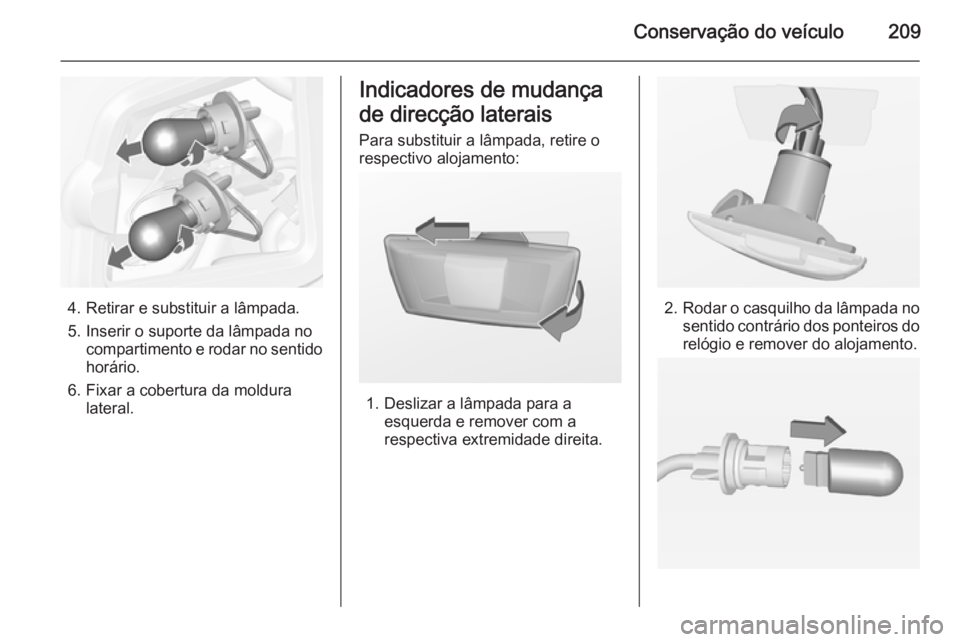

Conservação do veículo209
4. Retirar e substituir a lâmpada.
5. Inserir o suporte da lâmpada no compartimento e rodar no sentido
horário.
6. Fixar a cobertura da moldura lateral.
Indicadores de mudança
de direcção laterais
Para substituir a lâmpada, retire o
respectivo alojamento:
1. Deslizar a lâmpada para a esquerda e remover com arespectiva extremidade direita.
2. Rodar o casquilho da lâmpada no
sentido contrário dos ponteiros do relógio e remover do alojamento.

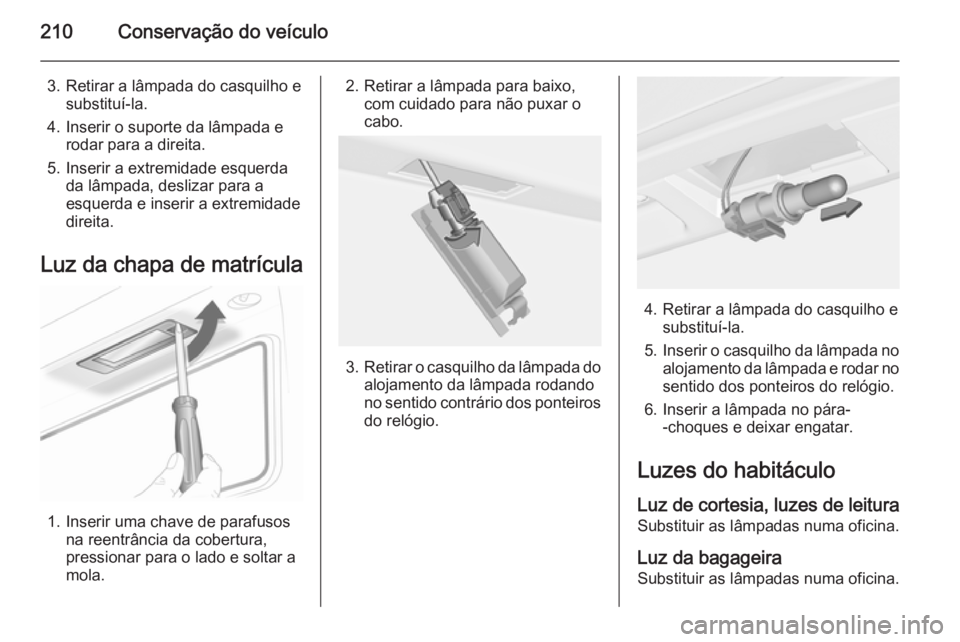

210Conservação do veículo
3. Retirar a lâmpada do casquilho esubstituí-la.
4. Inserir o suporte da lâmpada e rodar para a direita.
5. Inserir a extremidade esquerda da lâmpada, deslizar para a
esquerda e inserir a extremidade
direita.
Luz da chapa de matrícula
1. Inserir uma chave de parafusos na reentrância da cobertura,
pressionar para o lado e soltar a
mola.
2. Retirar a lâmpada para baixo, com cuidado para não puxar o
cabo.
3. Retirar o casquilho da lâmpada do
alojamento da lâmpada rodando
no sentido contrário dos ponteiros do relógio.
4. Retirar a lâmpada do casquilho e substituí-la.
5. Inserir o casquilho da lâmpada no
alojamento da lâmpada e rodar no
sentido dos ponteiros do relógio.
6. Inserir a lâmpada no pára- -choques e deixar engatar.
Luzes do habitáculo Luz de cortesia, luzes de leitura Substituir as lâmpadas numa oficina.
Luz da bagageira
Substituir as lâmpadas numa oficina.

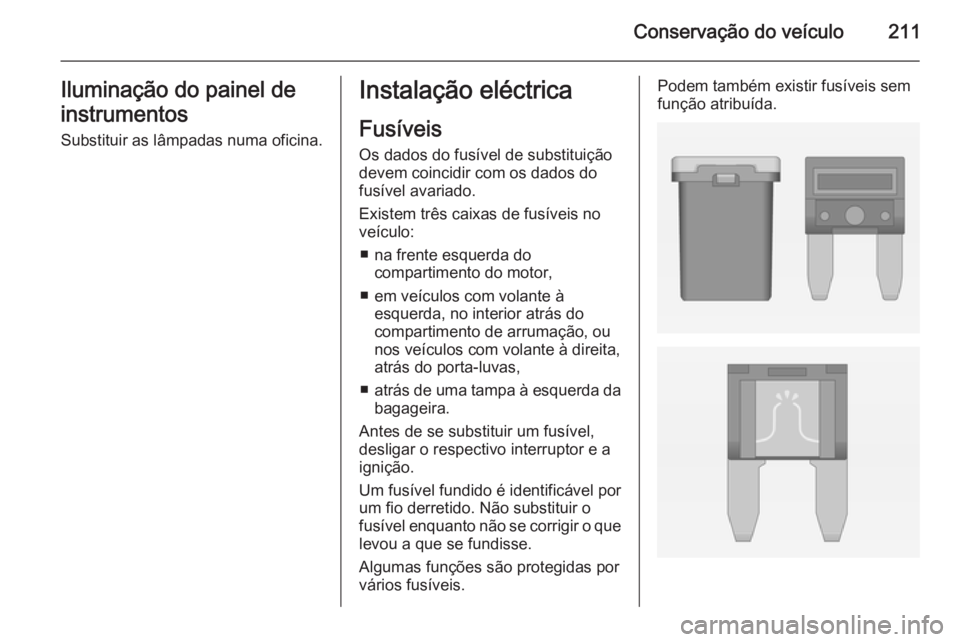

Conservação do veículo211Iluminação do painel de
instrumentos
Substituir as lâmpadas numa oficina.Instalação eléctrica
Fusíveis
Os dados do fusível de substituição
devem coincidir com os dados do
fusível avariado.
Existem três caixas de fusíveis no
veículo:
■ na frente esquerda do compartimento do motor,
■ em veículos com volante à esquerda, no interior atrás do
compartimento de arrumação, ou
nos veículos com volante à direita,
atrás do porta-luvas,
■ atrás de uma tampa à esquerda da
bagageira.
Antes de se substituir um fusível,
desligar o respectivo interruptor e a
ignição.
Um fusível fundido é identificável por
um fio derretido. Não substituir o
fusível enquanto não se corrigir o que levou a que se fundisse.
Algumas funções são protegidas por
vários fusíveis.Podem também existir fusíveis sem
função atribuída.

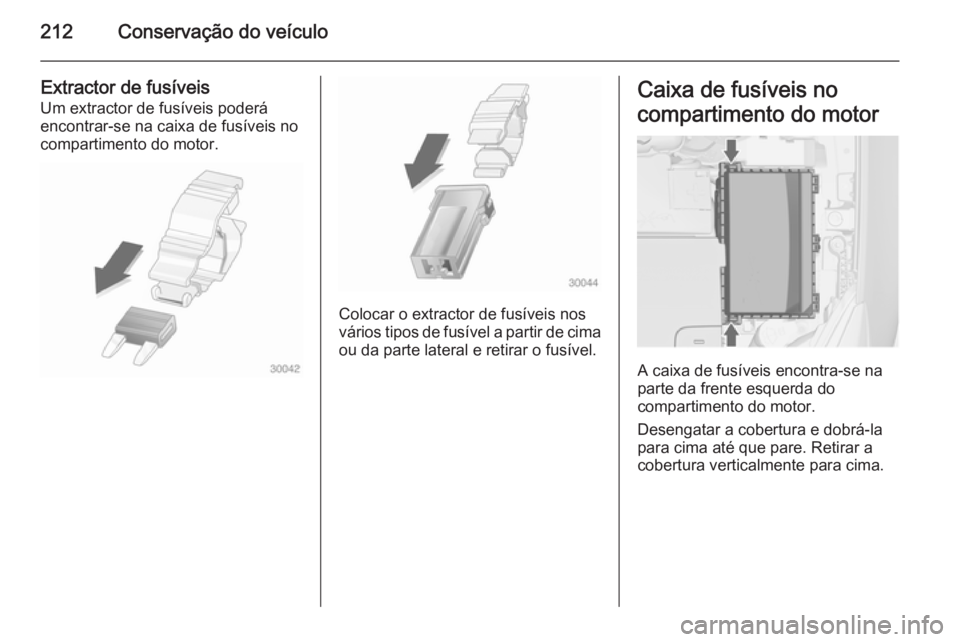

212Conservação do veículo
Extractor de fusíveis
Um extractor de fusíveis poderá
encontrar-se na caixa de fusíveis no
compartimento do motor.
Colocar o extractor de fusíveis nos
vários tipos de fusível a partir de cima
ou da parte lateral e retirar o fusível.
Caixa de fusíveis no
compartimento do motor
A caixa de fusíveis encontra-se na
parte da frente esquerda do
compartimento do motor.
Desengatar a cobertura e dobrá-la
para cima até que pare. Retirar a
cobertura verticalmente para cima.

Conservação do veículo213
N.ºCircuito1Módulo de controlo do motor2Sensor Lambda3Injecção do combustível,
sistema de ignição4Injecção do combustível,
sistema de ignição5–6Aquecimento retrovisor7Comando da ventoinha8Sensor Lambda, arrefecimento
do motor9Sensor do óculo traseiro10Sensor da bateria do veículo11Desengate da bagageira12Iluminação dianteira adaptativa,
controlo automático da ilumi‐
nação13Válvulas ABS14–N.ºCircuito15Módulo de controlo do motor16Motor de arranque17Módulo de controlo da caixa de
velocidades18Óculo traseiro aquecido19Janelas dianteiras eléctricas20Janelas traseiras eléctricas21Central eléctrica traseira22Máximos lado esquerdo (Halo‐
géneo)23Sistema lava-faróis24Médios direita (Xenon)25Médios esquerda (Xenon)26Faróis de nevoeiro27Aquecimento do combustível
diesel28Sistema Start/Stop29Travão de mão eléctrico

214Conservação do veículo
N.ºCircuito30Bomba ABS31–32Airbag33Iluminação dianteira adaptativa,
controlo automático da ilumi‐
nação34Recirculação dos gases de
escape35Vidros eléctricos, sensor de
chuva, espelho retrovisor exte‐
rior36Controlo da climatização37–38Bomba de vácuo39Módulo de controlo do sistema
do combustível40Sistema lava pára-brisas41Máximos lado direito (Halo‐
géneo)N.ºCircuito42Ventoinha do radiador43Limpa-pára-brisas44–45Ventoinha do radiador46–47Buzina48Ventoinha do radiador49Bomba de combustível50Nivelamento dos faróis, ilumi‐
nação dianteira adaptativa51–52Aquecedor auxiliar, motor a
dieselN.ºCircuito53Módulo de controlo da caixa de
velocidades, Módulo de controlo
do motor54Bomba de vácuo, painel de
instrumentos, sistema de aque‐
cimento, ventilação e ar condi‐
cionado
Depois de ter mudado os fusíveis
avariados, fechar a tampa da caixa
dos fusíveis e pressioná-la até
encaixar.
Se a tampa da caixa dos fusíveis não
for fechada correctamente, poderão
ocorrer avarias.

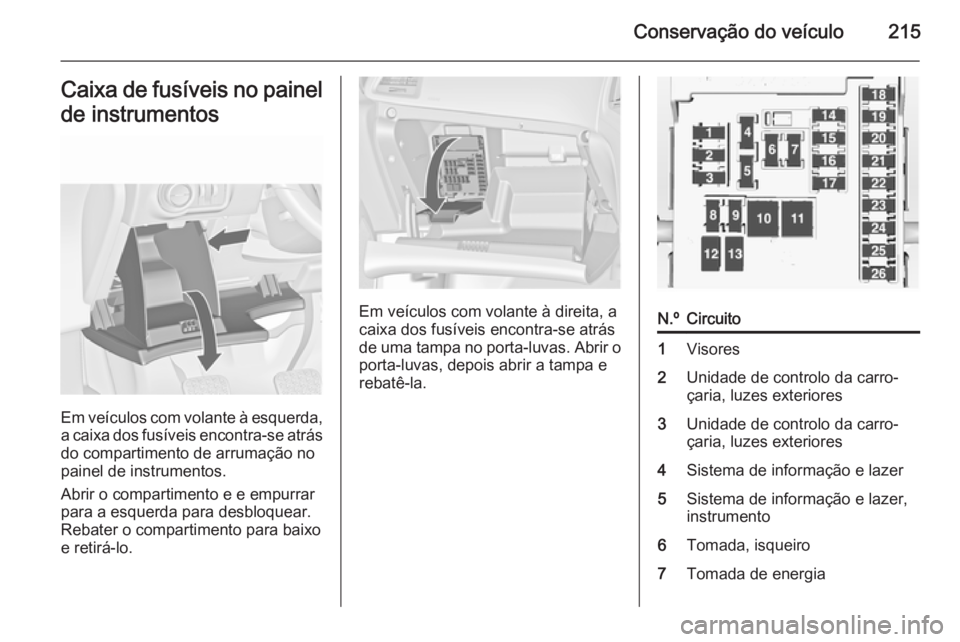

Conservação do veículo215Caixa de fusíveis no painel
de instrumentos
Em veículos com volante à esquerda,
a caixa dos fusíveis encontra-se atrás do compartimento de arrumação no
painel de instrumentos.
Abrir o compartimento e e empurrar
para a esquerda para desbloquear.
Rebater o compartimento para baixo
e retirá-lo.
Em veículos com volante à direita, a
caixa dos fusíveis encontra-se atrás
de uma tampa no porta-luvas. Abrir o
porta-luvas, depois abrir a tampa e
rebatê-la.
N.ºCircuito1Visores2Unidade de controlo da carro‐
çaria, luzes exteriores3Unidade de controlo da carro‐
çaria, luzes exteriores4Sistema de informação e lazer5Sistema de informação e lazer,
instrumento6Tomada, isqueiro7Tomada de energia

216Conservação do veículo

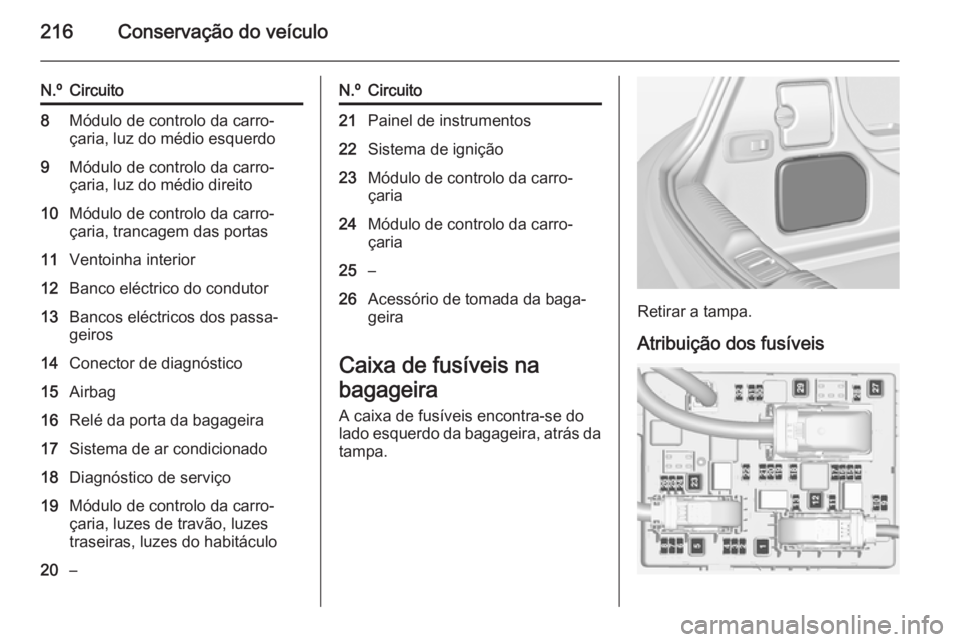

N.ºCircuito8Módulo de controlo da carro‐
çaria, luz do médio esquerdo9Módulo de controlo da carro‐
çaria, luz do médio direito10Módulo de controlo da carro‐
çaria, trancagem das portas11Ventoinha interior12Banco eléctrico do condutor13Bancos eléctricos dos passa‐
geiros14Conector de diagnóstico15Airbag16Relé da porta da bagageira17Sistema de ar condicionado18Diagnóstico de serviço19Módulo de controlo da carro‐
çaria, luzes de travão, luzes
traseiras, luzes do habitáculo20–N.ºCircuito21Painel de instrumentos22Sistema de ignição23Módulo de controlo da carro‐
çaria24Módulo de controlo da carro‐
çaria25–26Acessório de tomada da baga‐
geira
Caixa de fusíveis na
bagageira A caixa de fusíveis encontra-se dolado esquerdo da bagageira, atrás da
tampa.
Retirar a tampa.
Atribuição dos fusíveis

Conservação do veículo217
N.ºCircuito1Módulo de controlo da capota
flexível, calha eléctrica direita2–3Sensores de estacionamento4–5–6–7Banco eléctrico8Módulo de controlo da capota
flexível9–10–11Módulo de reboque, monitor da
pressão dos pneus e câmara
traseira12Módulo de controlo da capota
flexível, luzes traseiras13–N.ºCircuito14Banco traseiro rebatimento
eléctrico15–16Ventilação dos bancos, câmara
traseira, módulo de controlo da
capota flexível17–18–19Aquecimento do volante20–21Aquecimento dos assentos22–23Módulo de controlo da capota
flexível, calha eléctrica
esquerda24–25–26Fusível de ligação directa para
modo não logísticoN.ºCircuito27Entrada passiva28–29Unidade hidráulica30–31–32Flex Ride

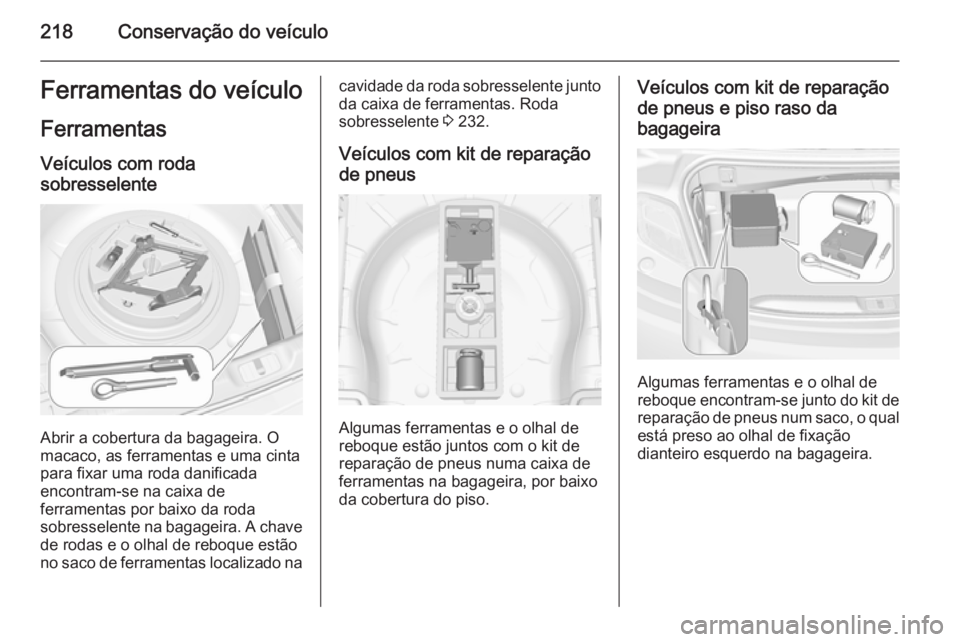

218Conservação do veículoFerramentas do veículo
Ferramentas Veículos com roda
sobresselente
Abrir a cobertura da bagageira. O
macaco, as ferramentas e uma cinta
para fixar uma roda danificada
encontram-se na caixa de
ferramentas por baixo da roda
sobresselente na bagageira. A chave
de rodas e o olhal de reboque estão
no saco de ferramentas localizado na
cavidade da roda sobresselente junto da caixa de ferramentas. Roda
sobresselente 3 232.
Veículos com kit de reparação de pneus
Algumas ferramentas e o olhal de
reboque estão juntos com o kit de reparação de pneus numa caixa de
ferramentas na bagageira, por baixo
da cobertura do piso.
Veículos com kit de reparação
de pneus e piso raso da
bagageira
Algumas ferramentas e o olhal de
reboque encontram-se junto do kit de
reparação de pneus num saco, o qual
está preso ao olhal de fixação
dianteiro esquerdo na bagageira.
