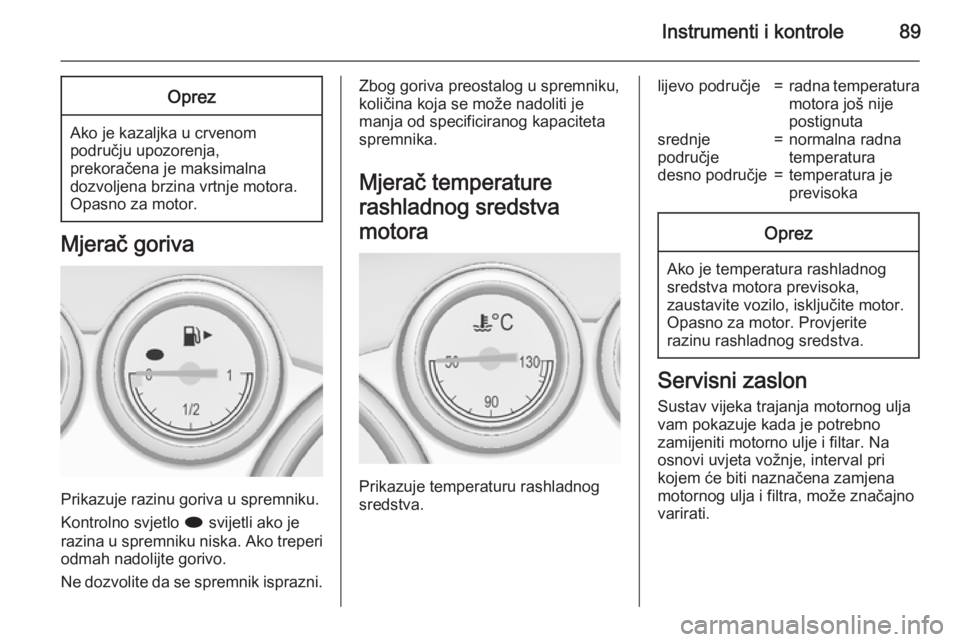

Instrumenti i kontrole89Oprez
Ako je kazaljka u crvenompodručju upozorenja,
prekoračena je maksimalna
dozvoljena brzina vrtnje motora.
Opasno za motor.
Mjerač goriva
Prikazuje razinu goriva u spremniku.
Kontrolno svjetlo i svijetli ako je
razina u spremniku niska. Ako treperi odmah nadolijte gorivo.
Ne dozvolite da se spremnik isprazni.
Zbog goriva preostalog u spremniku,
količina koja se može nadoliti je
manja od specificiranog kapaciteta
spremnika.
Mjerač temperature
rashladnog sredstva
motora
Prikazuje temperaturu rashladnog
sredstva.
lijevo područje=radna temperatura
motora još nije
postignutasrednje
područje=normalna radna
temperaturadesno područje=temperatura je
previsokaOprez
Ako je temperatura rashladnog
sredstva motora previsoka,
zaustavite vozilo, isključite motor.
Opasno za motor. Provjerite
razinu rashladnog sredstva.
Servisni zaslon
Sustav vijeka trajanja motornog ulja
vam pokazuje kada je potrebno
zamijeniti motorno ulje i filtar. Na
osnovi uvjeta vožnje, interval pri
kojem će biti naznačena zamjena
motornog ulja i filtra, može značajno
varirati.

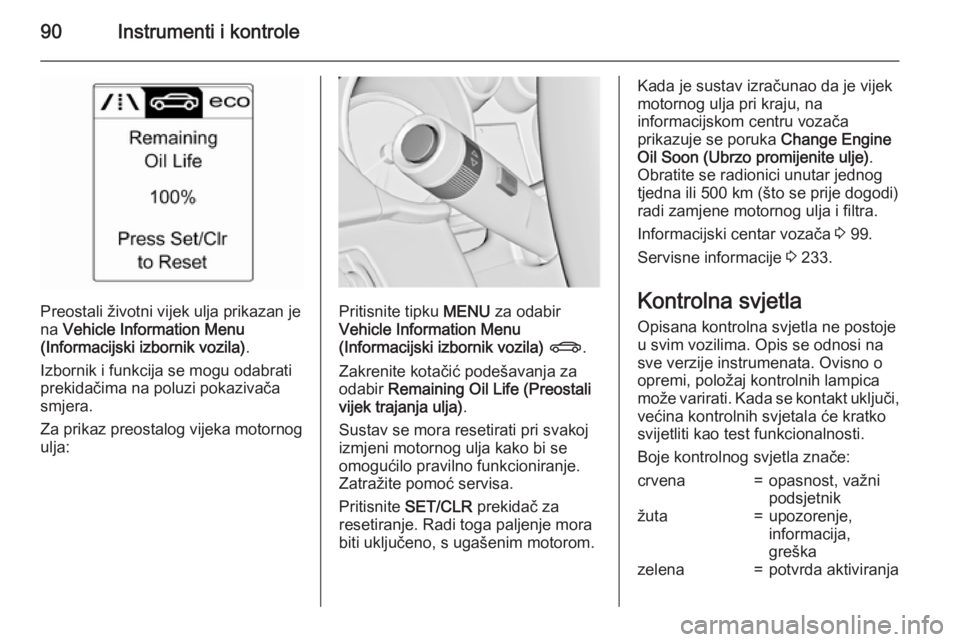

90Instrumenti i kontrole
Preostali životni vijek ulja prikazan je
na Vehicle Information Menu
(Informacijski izbornik vozila) .
Izbornik i funkcija se mogu odabrati prekidačima na poluzi pokazivača
smjera.
Za prikaz preostalog vijeka motornog
ulja:Pritisnite tipku MENU za odabir
Vehicle Information Menu
(Informacijski izbornik vozila) X .
Zakrenite kotačić podešavanja za
odabir Remaining Oil Life (Preostali
vijek trajanja ulja) .
Sustav se mora resetirati pri svakoj
izmjeni motornog ulja kako bi se
omogućilo pravilno funkcioniranje.
Zatražite pomoć servisa.
Pritisnite SET/CLR prekidač za
resetiranje. Radi toga paljenje mora
biti uključeno, s ugašenim motorom.
Kada je sustav izračunao da je vijek
motornog ulja pri kraju, na
informacijskom centru vozača
prikazuje se poruka Change Engine
Oil Soon (Ubrzo promijenite ulje) .
Obratite se radionici unutar jednog
tjedna ili 500 km (što se prije dogodi)
radi zamjene motornog ulja i filtra.
Informacijski centar vozača 3 99.
Servisne informacije 3 233.
Kontrolna svjetla
Opisana kontrolna svjetla ne postoje
u svim vozilima. Opis se odnosi na
sve verzije instrumenata. Ovisno o
opremi, položaj kontrolnih lampica
može varirati. Kada se kontakt uključi, većina kontrolnih svjetala će kratko
svijetliti kao test funkcionalnosti.
Boje kontrolnog svjetla znače:crvena=opasnost, važni
podsjetnikžuta=upozorenje,
informacija,
greškazelena=potvrda aktiviranja

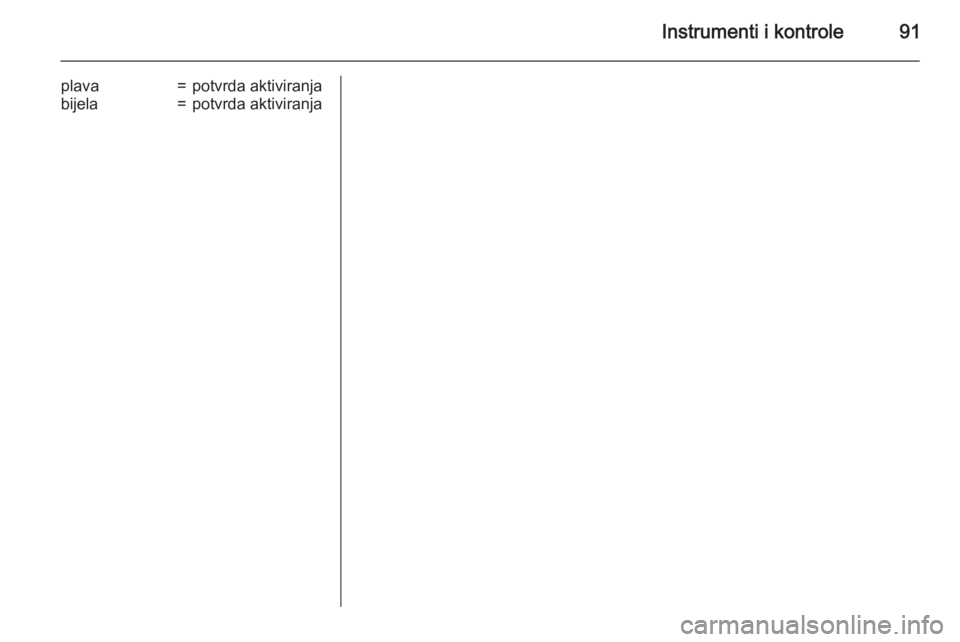

Instrumenti i kontrole91
plava=potvrda aktiviranjabijela=potvrda aktiviranja

92Instrumenti i kontrole
Kontrolna svjetla na sklopu instrumenata

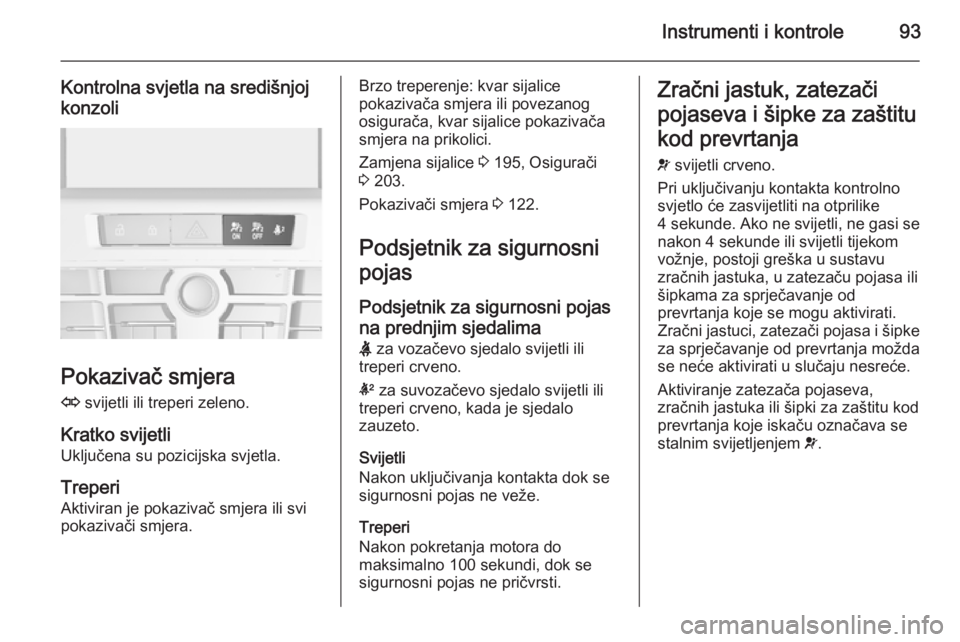

Instrumenti i kontrole93
Kontrolna svjetla na središnjoj
konzoli
Pokazivač smjera
O svijetli ili treperi zeleno.
Kratko svijetli
Uključena su pozicijska svjetla.
Treperi
Aktiviran je pokazivač smjera ili svi
pokazivači smjera.
Brzo treperenje: kvar sijalice
pokazivača smjera ili povezanog
osigurača, kvar sijalice pokazivača smjera na prikolici.
Zamjena sijalice 3 195, Osigurači
3 203.
Pokazivači smjera 3 122.
Podsjetnik za sigurnosni
pojas
Podsjetnik za sigurnosni pojasna prednjim sjedalima
X za vozačevo sjedalo svijetli ili
treperi crveno.
k za suvozačevo sjedalo svijetli ili
treperi crveno, kada je sjedalo
zauzeto.
Svijetli
Nakon uključivanja kontakta dok se
sigurnosni pojas ne veže.
Treperi
Nakon pokretanja motora do
maksimalno 100 sekundi, dok se
sigurnosni pojas ne pričvrsti.Zračni jastuk, zatezači
pojaseva i šipke za zaštitu
kod prevrtanja v svijetli crveno.
Pri uključivanju kontakta kontrolno
svjetlo će zasvijetliti na otprilike
4 sekunde . Ako ne svijetli, ne gasi se
nakon 4 sekunde ili svijetli tijekom vožnje, postoji greška u sustavu
zračnih jastuka, u zatezaču pojasa ili
šipkama za sprječavanje od
prevrtanja koje se mogu aktivirati.
Zračni jastuci, zatezači pojasa i šipke za sprječavanje od prevrtanja možda
se neće aktivirati u slučaju nesreće.
Aktiviranje zatezača pojaseva,
zračnih jastuka ili šipki za zaštitu kod
prevrtanja koje iskaču označava se
stalnim svijetljenjem v.

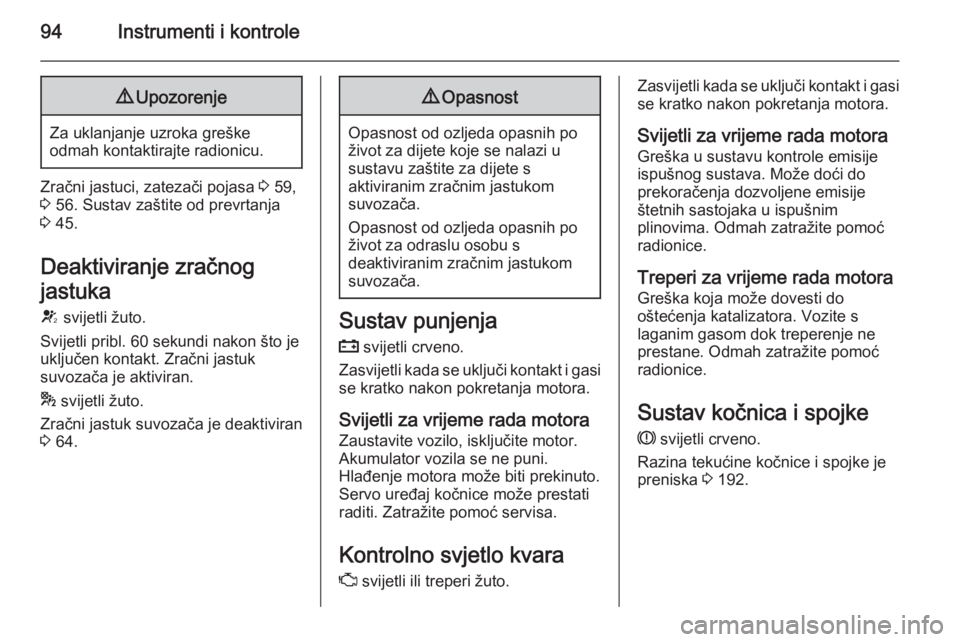

94Instrumenti i kontrole9Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Zračni jastuci, zatezači pojasa 3 59,
3 56. Sustav zaštite od prevrtanja
3 45.
Deaktiviranje zračnog
jastuka
V svijetli žuto.
Svijetli pribl. 60 sekundi nakon što je
uključen kontakt. Zračni jastuk
suvozača je aktiviran.
* svijetli žuto.
Zračni jastuk suvozača je deaktiviran
3 64.
9 Opasnost
Opasnost od ozljeda opasnih po
život za dijete koje se nalazi u
sustavu zaštite za dijete s
aktiviranim zračnim jastukom
suvozača.
Opasnost od ozljeda opasnih po život za odraslu osobu s
deaktiviranim zračnim jastukom suvozača.
Sustav punjenja
p svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora
Zaustavite vozilo, isključite motor.
Akumulator vozila se ne puni.
Hlađenje motora može biti prekinuto.
Servo uređaj kočnice može prestati
raditi. Zatražite pomoć servisa.
Kontrolno svjetlo kvara Z svijetli ili treperi žuto.
Zasvijetli kada se uključi kontakt i gasi
se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motora Greška u sustavu kontrole emisije
ispušnog sustava. Može doći do
prekoračenja dozvoljene emisije
štetnih sastojaka u ispušnim
plinovima. Odmah zatražite pomoć
radionice.
Treperi za vrijeme rada motora Greška koja može dovesti do
oštećenja katalizatora. Vozite s
laganim gasom dok treperenje ne
prestane. Odmah zatražite pomoć
radionice.
Sustav kočnica i spojke R svijetli crveno.
Razina tekućine kočnice i spojke je
preniska 3 192.

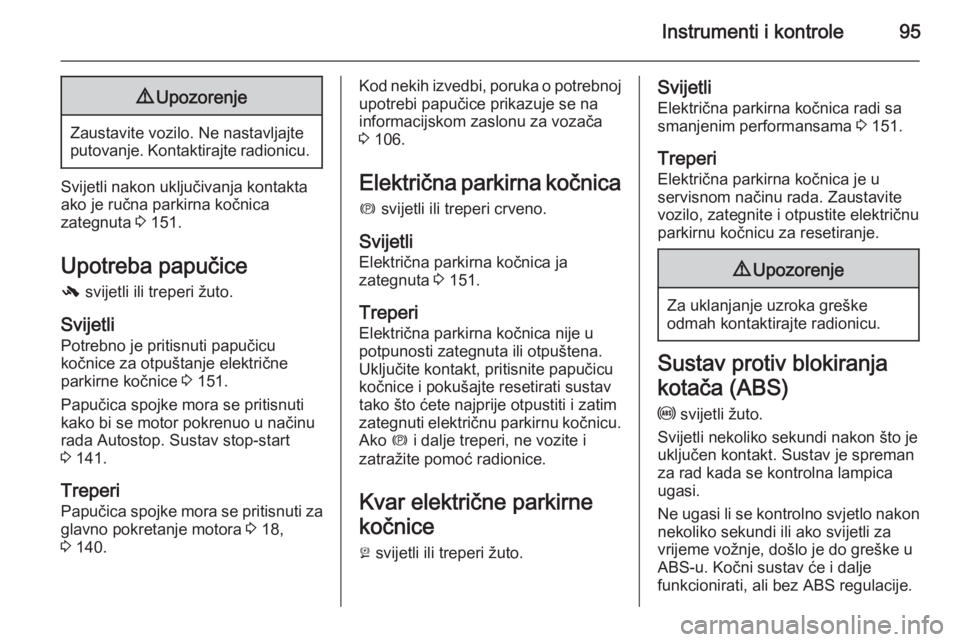

Instrumenti i kontrole959Upozorenje
Zaustavite vozilo. Ne nastavljajte
putovanje. Kontaktirajte radionicu.
Svijetli nakon uključivanja kontakta
ako je ručna parkirna kočnica
zategnuta 3 151.
Upotreba papučice
- svijetli ili treperi žuto.
Svijetli Potrebno je pritisnuti papučicu
kočnice za otpuštanje električne
parkirne kočnice 3 151.
Papučica spojke mora se pritisnuti kako bi se motor pokrenuo u načinu
rada Autostop. Sustav stop-start
3 141.
Treperi Papučica spojke mora se pritisnuti za
glavno pokretanje motora 3 18,
3 140.
Kod nekih izvedbi, poruka o potrebnoj
upotrebi papučice prikazuje se na
informacijskom zaslonu za vozača
3 106.
Električna parkirna kočnica
m svijetli ili treperi crveno.
Svijetli
Električna parkirna kočnica ja
zategnuta 3 151.
Treperi
Električna parkirna kočnica nije u
potpunosti zategnuta ili otpuštena.
Uključite kontakt, pritisnite papučicu
kočnice i pokušajte resetirati sustav
tako što ćete najprije otpustiti i zatim
zategnuti električnu parkirnu kočnicu.
Ako m i dalje treperi, ne vozite i
zatražite pomoć radionice.
Kvar električne parkirnekočnice j svijetli ili treperi žuto.Svijetli
Električna parkirna kočnica radi sa smanjenim performansama 3 151.
Treperi
Električna parkirna kočnica je u
servisnom načinu rada. Zaustavite vozilo, zategnite i otpustite električnu
parkirnu kočnicu za resetiranje.9 Upozorenje
Za uklanjanje uzroka greške
odmah kontaktirajte radionicu.
Sustav protiv blokiranja
kotača (ABS)
u svijetli žuto.
Svijetli nekoliko sekundi nakon što je
uključen kontakt. Sustav je spreman
za rad kada se kontrolna lampica
ugasi.
Ne ugasi li se kontrolno svjetlo nakon nekoliko sekundi ili ako svijetli za
vrijeme vožnje, došlo je do greške u
ABS-u. Kočni sustav će i dalje
funkcionirati, ali bez ABS regulacije.

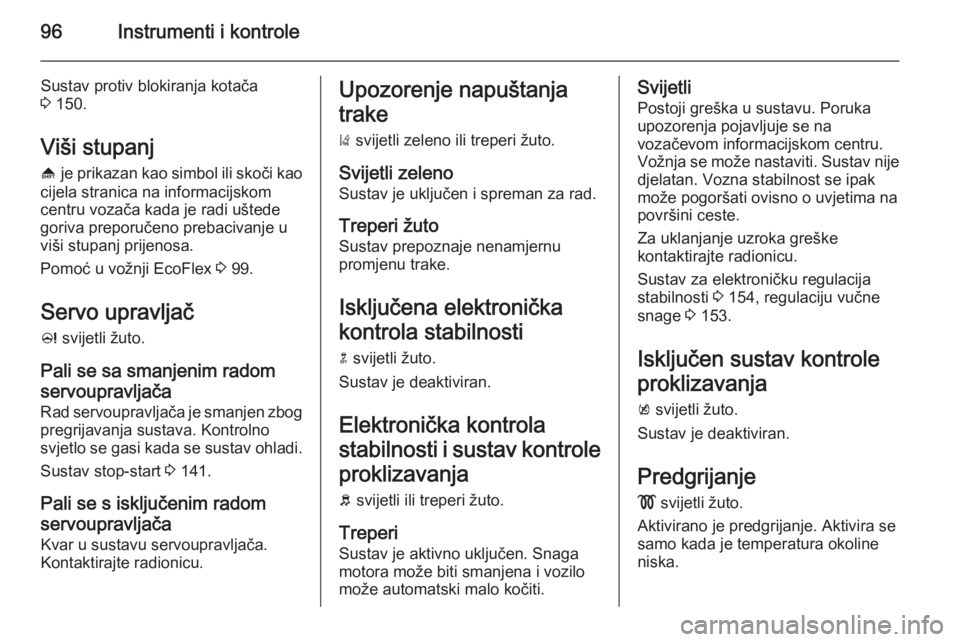

96Instrumenti i kontrole
Sustav protiv blokiranja kotača
3 150.
Viši stupanj
[ je prikazan kao simbol ili skoči kao
cijela stranica na informacijskom
centru vozača kada je radi uštede
goriva preporučeno prebacivanje u
viši stupanj prijenosa.
Pomoć u vožnji EcoFlex 3 99.
Servo upravljač c svijetli žuto.
Pali se sa smanjenim radom
servoupravljača
Rad servoupravljača je smanjen zbog pregrijavanja sustava. Kontrolno
svjetlo se gasi kada se sustav ohladi.
Sustav stop-start 3 141.
Pali se s isključenim radom
servoupravljača
Kvar u sustavu servoupravljača.
Kontaktirajte radionicu.Upozorenje napuštanja
trake
) svijetli zeleno ili treperi žuto.
Svijetli zeleno
Sustav je uključen i spreman za rad.
Treperi žutoSustav prepoznaje nenamjernu
promjenu trake.
Isključena elektronička
kontrola stabilnosti
n svijetli žuto.
Sustav je deaktiviran.
Elektronička kontrola
stabilnosti i sustav kontrole proklizavanjab svijetli ili treperi žuto.
Treperi
Sustav je aktivno uključen. Snaga
motora može biti smanjena i vozilo
može automatski malo kočiti.Svijetli
Postoji greška u sustavu. Poruka
upozorenja pojavljuje se na
vozačevom informacijskom centru.
Vožnja se može nastaviti. Sustav nije djelatan. Vozna stabilnost se ipak
može pogoršati ovisno o uvjetima na
površini ceste.
Za uklanjanje uzroka greške
kontaktirajte radionicu.
Sustav za elektroničku regulacija
stabilnosti 3 154, regulaciju vučne
snage 3 153.
Isključen sustav kontrole
proklizavanja k svijetli žuto.
Sustav je deaktiviran.
Predgrijanje
! svijetli žuto.
Aktivirano je predgrijanje. Aktivira se
samo kada je temperatura okoline
niska.

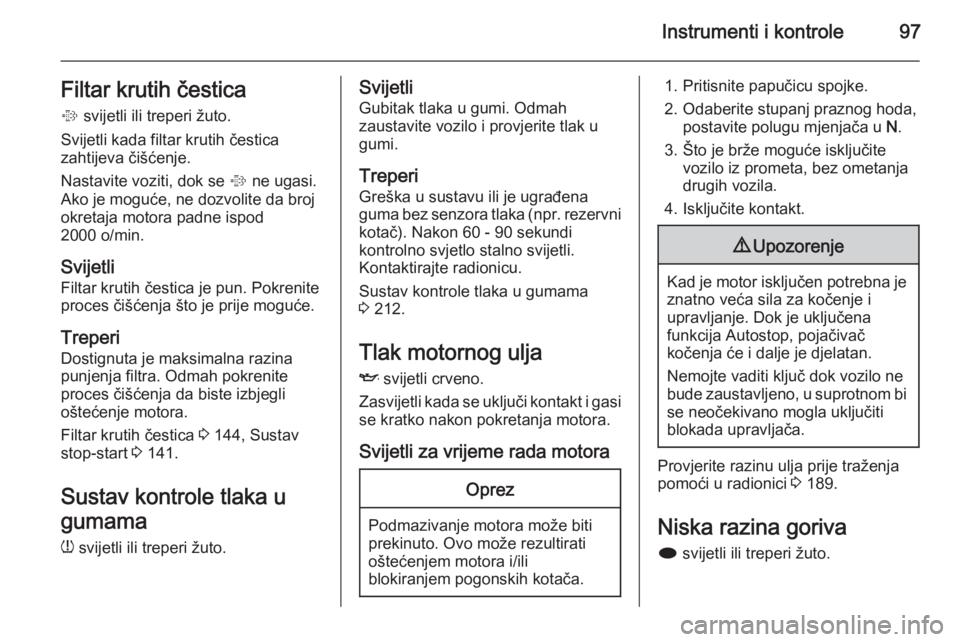

Instrumenti i kontrole97Filtar krutih čestica% svijetli ili treperi žuto.
Svijetli kada filtar krutih čestica
zahtijeva čišćenje.
Nastavite voziti, dok se % ne ugasi.
Ako je moguće, ne dozvolite da broj
okretaja motora padne ispod
2000 o/min.
Svijetli Filtar krutih čestica je pun. Pokrenite
proces čišćenja što je prije moguće.
Treperi Dostignuta je maksimalna razina
punjenja filtra. Odmah pokrenite
proces čišćenja da biste izbjegli
oštećenje motora.
Filtar krutih čestica 3 144, Sustav
stop-start 3 141.
Sustav kontrole tlaka u
gumama
w svijetli ili treperi žuto.Svijetli
Gubitak tlaka u gumi. Odmah
zaustavite vozilo i provjerite tlak u
gumi.
Treperi
Greška u sustavu ili je ugrađena
guma bez senzora tlaka (npr. rezervni kotač). Nakon 60 - 90 sekundi
kontrolno svjetlo stalno svijetli.
Kontaktirajte radionicu.
Sustav kontrole tlaka u gumama
3 212.
Tlak motornog ulja
I svijetli crveno.
Zasvijetli kada se uključi kontakt i gasi se kratko nakon pokretanja motora.
Svijetli za vrijeme rada motoraOprez
Podmazivanje motora može biti
prekinuto. Ovo može rezultirati
oštećenjem motora i/ili
blokiranjem pogonskih kotača.
1. Pritisnite papučicu spojke.
2. Odaberite stupanj praznog hoda, postavite polugu mjenjača u N.
3. Što je brže moguće isključite vozilo iz prometa, bez ometanja
drugih vozila.
4. Isključite kontakt.9 Upozorenje
Kad je motor isključen potrebna je
znatno veća sila za kočenje i
upravljanje. Dok je uključena
funkcija Autostop, pojačivač
kočenja će i dalje je djelatan.
Nemojte vaditi ključ dok vozilo ne
bude zaustavljeno, u suprotnom bi se neočekivano mogla uključiti
blokada upravljača.
Provjerite razinu ulja prije traženja
pomoći u radionici 3 189.
Niska razina goriva
i svijetli ili treperi žuto.

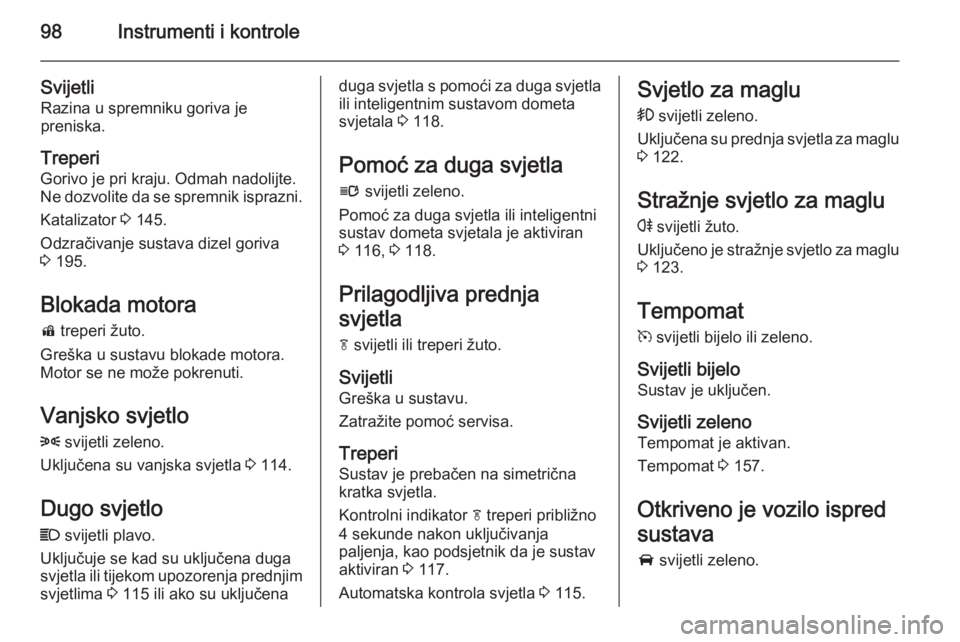

98Instrumenti i kontrole
SvijetliRazina u spremniku goriva je
preniska.
Treperi
Gorivo je pri kraju. Odmah nadolijte. Ne dozvolite da se spremnik isprazni.
Katalizator 3 145.
Odzračivanje sustava dizel goriva 3 195.
Blokada motora
d treperi žuto.
Greška u sustavu blokade motora.
Motor se ne može pokrenuti.
Vanjsko svjetlo 8 svijetli zeleno.
Uključena su vanjska svjetla 3 114.
Dugo svjetlo C svijetli plavo.
Uključuje se kad su uključena duga
svjetla ili tijekom upozorenja prednjim
svjetlima 3 115 ili ako su uključenaduga svjetla s pomoći za duga svjetla
ili inteligentnim sustavom dometa
svjetala 3 118.
Pomoć za duga svjetla l svijetli zeleno.
Pomoć za duga svjetla ili inteligentni
sustav dometa svjetala je aktiviran
3 116, 3 118.
Prilagodljiva prednja
svjetla f svijetli ili treperi žuto.
Svijetli
Greška u sustavu.
Zatražite pomoć servisa.
Treperi
Sustav je prebačen na simetrična
kratka svjetla.
Kontrolni indikator f treperi približno
4 sekunde nakon uključivanja
paljenja, kao podsjetnik da je sustav aktiviran 3 117.
Automatska kontrola svjetla 3 115.Svjetlo za maglu
> svijetli zeleno.
Uključena su prednja svjetla za maglu
3 122.
Stražnje svjetlo za maglu
r svijetli žuto.
Uključeno je stražnje svjetlo za maglu
3 123.
Tempomat
m svijetli bijelo ili zeleno.
Svijetli bijelo Sustav je uključen.
Svijetli zeleno
Tempomat je aktivan.
Tempomat 3 157.
Otkriveno je vozilo ispred
sustava A svijetli zeleno.
