Njega vozila199Prednji pokazivači smjera
1. Zakrenite kapu (1) suprotno odkazaljke na satu i skinite je.
2. Slika prikazuje verziju shalogenskim prednjim svjetlima.
Slika prikazuje verziju s
prilagodljivim prednjim svjetlima.
Okrećite utičnicu žarulje u smjeru
suprotnom od kazaljki na satu za
njeno odvajanje i izvadite je iz
kućišta svjetla.
3. Odvrnite žarulju u smjeru suprotnom od kazaljki na satu iizvadite je.
4. Umetnite novu žarulju i zavrnite je
u smjeru kazaljki na satu.
5. Držač žarulje umetnite u kućište lampe i zavrnite ga u smjeru
kazaljki na satu.
6. Postavite poklopac i zakrenite ga u smjeru kazaljki na satu.

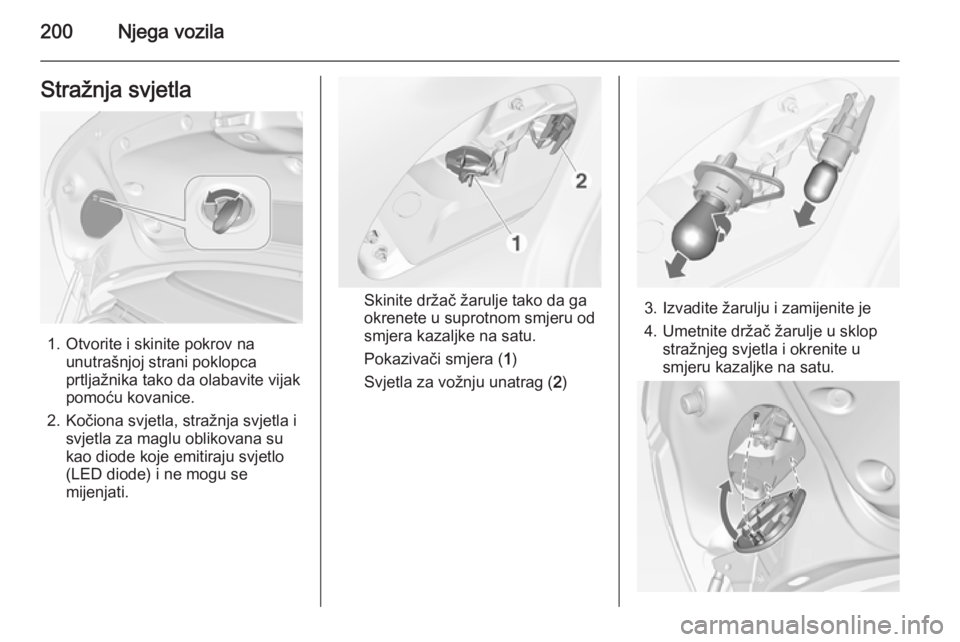

200Njega vozilaStražnja svjetla
1. Otvorite i skinite pokrov naunutrašnjoj strani poklopca
prtljažnika tako da olabavite vijak
pomoću kovanice.
2. Kočiona svjetla, stražnja svjetla i svjetla za maglu oblikovana su
kao diode koje emitiraju svjetlo
(LED diode) i ne mogu se
mijenjati.
Skinite držač žarulje tako da ga
okrenete u suprotnom smjeru od
smjera kazaljke na satu.
Pokazivači smjera ( 1)
Svjetla za vožnju unatrag ( 2)3. Izvadite žarulju i zamijenite je
4. Umetnite držač žarulje u sklop stražnjeg svjetla i okrenite u
smjeru kazaljke na satu.

Njega vozila201
5. Zatvorite poklopac umetanjemnajprije kopči stezača. Zabravite
poklopac okretanjem vijka u
smjeru kazaljke na satu pomoću
kovanice.

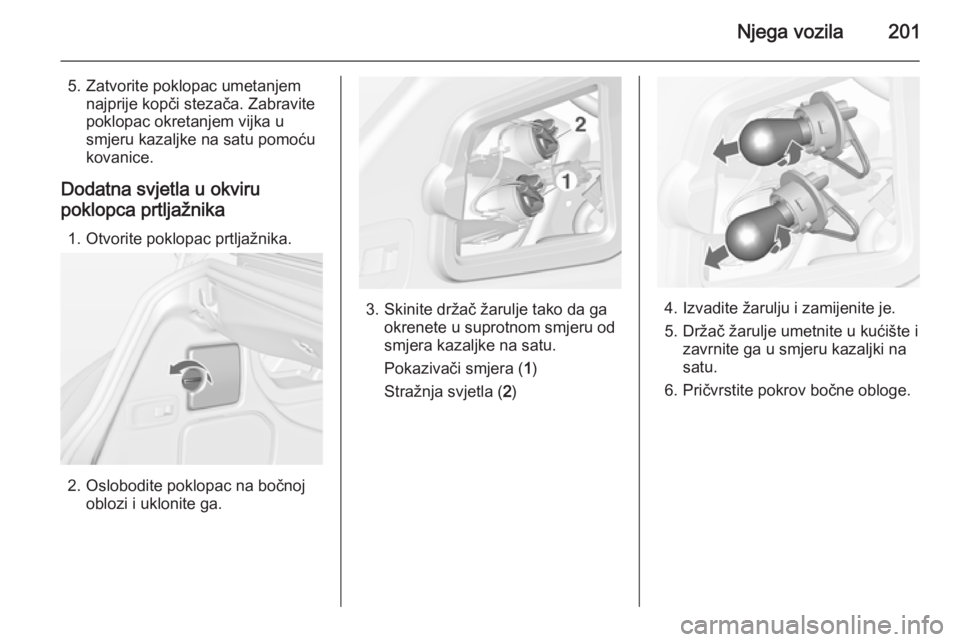

Dodatna svjetla u okviru
poklopca prtljažnika
1. Otvorite poklopac prtljažnika.
2. Oslobodite poklopac na bočnoj oblozi i uklonite ga.
3. Skinite držač žarulje tako da gaokrenete u suprotnom smjeru od
smjera kazaljke na satu.
Pokazivači smjera ( 1)
Stražnja svjetla ( 2)4. Izvadite žarulju i zamijenite je.
5. Držač žarulje umetnite u kućište i zavrnite ga u smjeru kazaljki na
satu.
6. Pričvrstite pokrov bočne obloge.

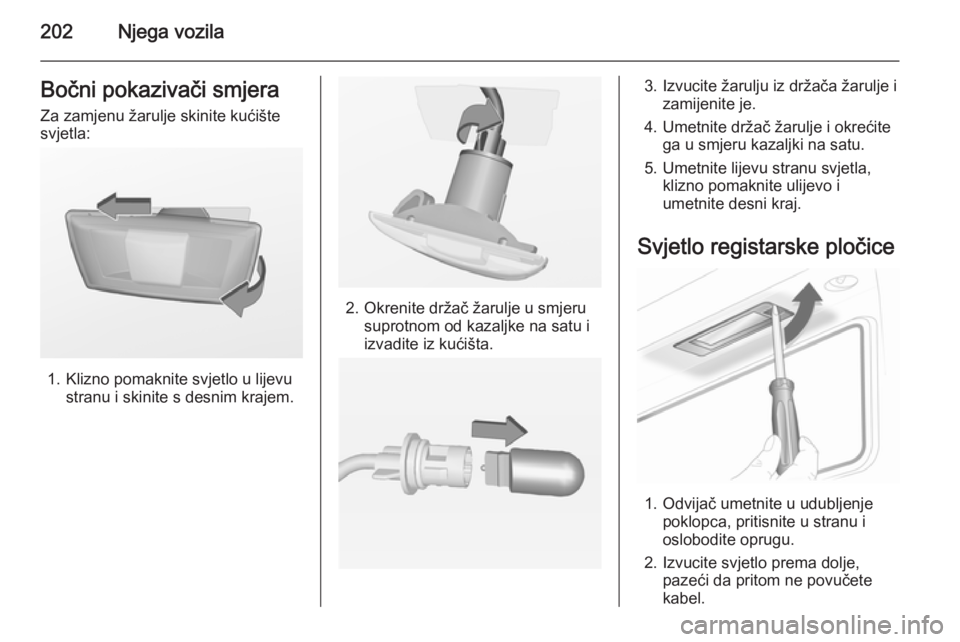

202Njega vozilaBočni pokazivači smjera
Za zamjenu žarulje skinite kućište
svjetla:
1. Klizno pomaknite svjetlo u lijevu stranu i skinite s desnim krajem.
2. Okrenite držač žarulje u smjerusuprotnom od kazaljke na satu i
izvadite iz kućišta.
3. Izvucite žarulju iz držača žarulje i zamijenite je.
4. Umetnite držač žarulje i okrećite ga u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, klizno pomaknite ulijevo i
umetnite desni kraj.
Svjetlo registarske pločice
1. Odvijač umetnite u udubljenje poklopca, pritisnite u stranu i
oslobodite oprugu.

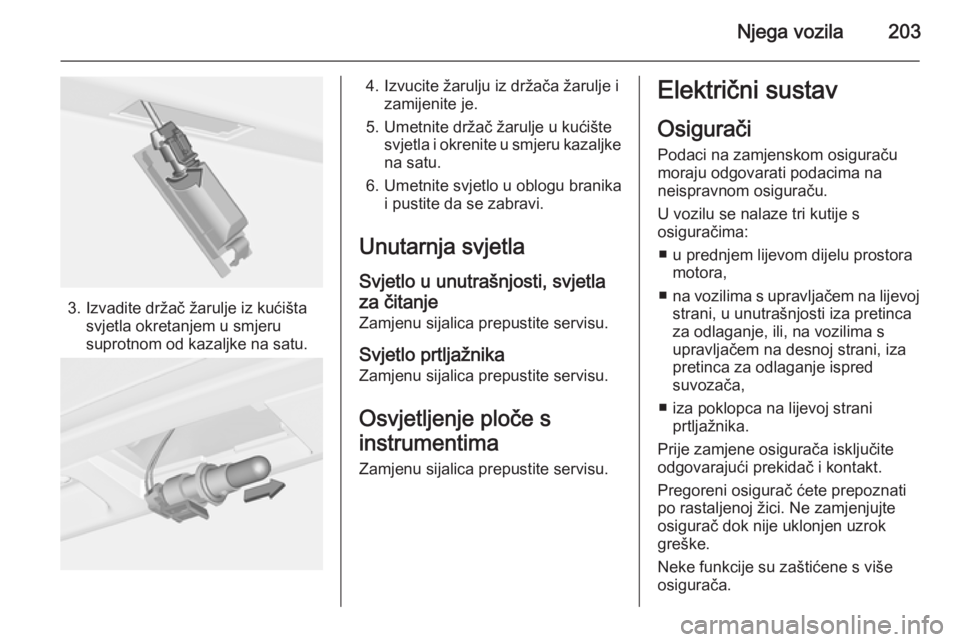

2. Izvucite svjetlo prema dolje, pazeći da pritom ne povučete
kabel.

Njega vozila203
3. Izvadite držač žarulje iz kućištasvjetla okretanjem u smjeru
suprotnom od kazaljke na satu.
4. Izvucite žarulju iz držača žarulje i zamijenite je.
5. Umetnite držač žarulje u kućište svjetla i okrenite u smjeru kazaljkena satu.
6. Umetnite svjetlo u oblogu branika i pustite da se zabravi.
Unutarnja svjetla
Svjetlo u unutrašnjosti, svjetla
za čitanje
Zamjenu sijalica prepustite servisu.
Svjetlo prtljažnika
Zamjenu sijalica prepustite servisu.
Osvjetljenje ploče s
instrumentima
Zamjenu sijalica prepustite servisu.Električni sustav
Osigurači Podaci na zamjenskom osiguračumoraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze tri kutije s
osiguračima:
■ u prednjem lijevom dijelu prostora motora,
■ na vozilima s upravljačem na lijevoj
strani, u unutrašnjosti iza pretinca
za odlaganje, ili, na vozilima s
upravljačem na desnoj strani, iza
pretinca za odlaganje ispred
suvozača,
■ iza poklopca na lijevoj strani prtljažnika.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više osigurača.

204Njega vozila

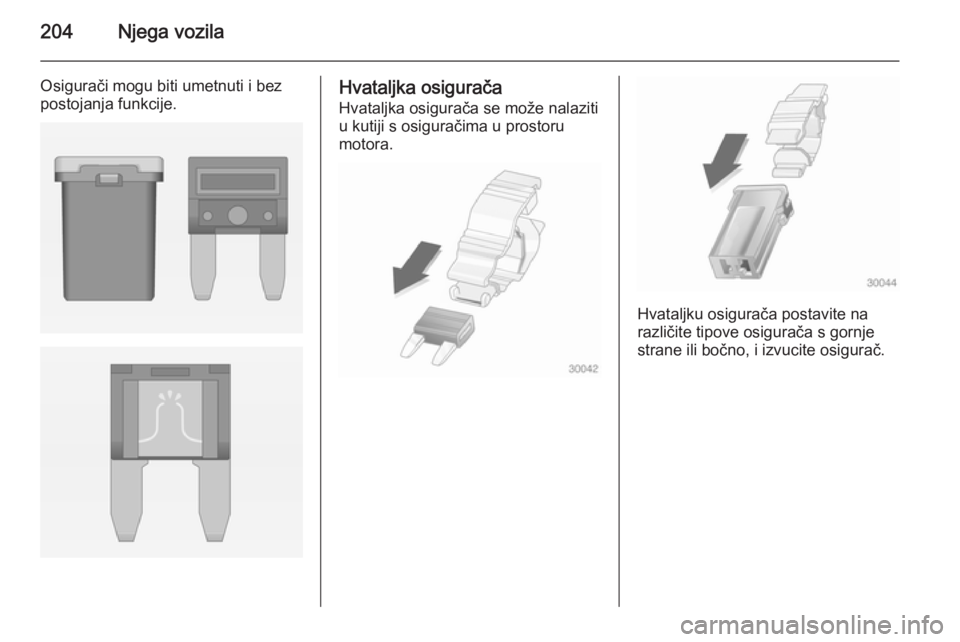

Osigurači mogu biti umetnuti i bez
postojanja funkcije.Hvataljka osigurača
Hvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.

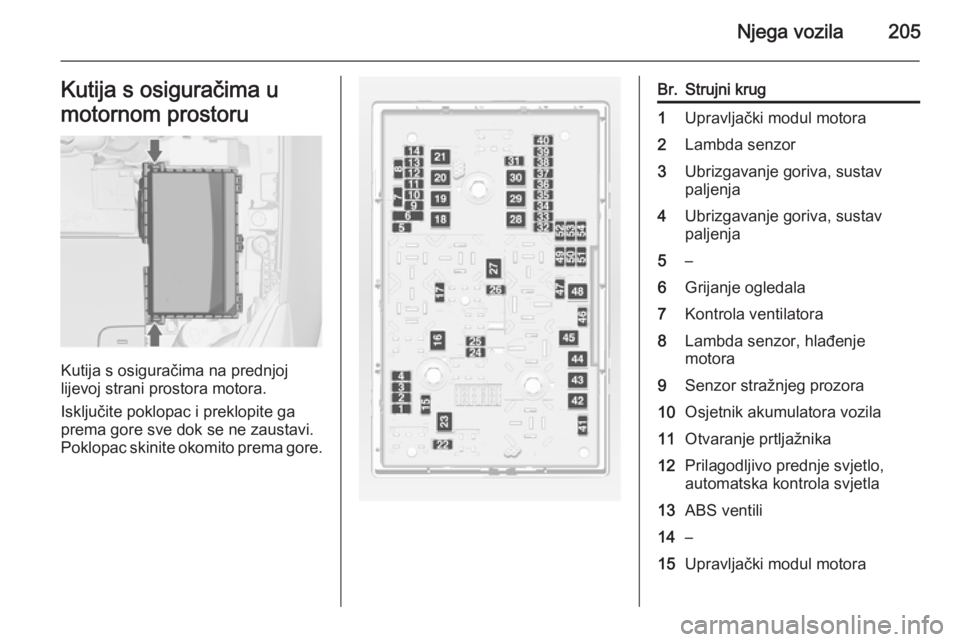

Njega vozila205Kutija s osiguračima u
motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Isključite poklopac i preklopite ga
prema gore sve dok se ne zaustavi.
Poklopac skinite okomito prema gore.
Br.Strujni krug1Upravljački modul motora2Lambda senzor3Ubrizgavanje goriva, sustav
paljenja4Ubrizgavanje goriva, sustav
paljenja5–6Grijanje ogledala7Kontrola ventilatora8Lambda senzor, hlađenje
motora9Senzor stražnjeg prozora10Osjetnik akumulatora vozila11Otvaranje prtljažnika12Prilagodljivo prednje svjetlo,
automatska kontrola svjetla13ABS ventili14–15Upravljački modul motora

206Njega vozila

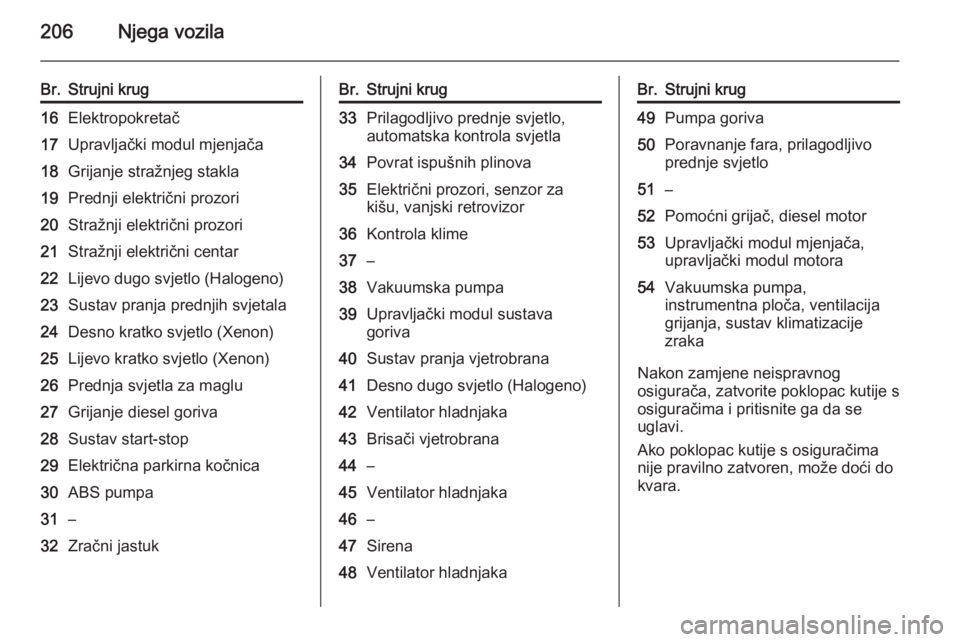

Br.Strujni krug16Elektropokretač17Upravljački modul mjenjača18Grijanje stražnjeg stakla19Prednji električni prozori20Stražnji električni prozori21Stražnji električni centar22Lijevo dugo svjetlo (Halogeno)23Sustav pranja prednjih svjetala24Desno kratko svjetlo (Xenon)25Lijevo kratko svjetlo (Xenon)26Prednja svjetla za maglu27Grijanje diesel goriva28Sustav start-stop29Električna parkirna kočnica30ABS pumpa31–32Zračni jastukBr.Strujni krug33Prilagodljivo prednje svjetlo,
automatska kontrola svjetla34Povrat ispušnih plinova35Električni prozori, senzor za
kišu, vanjski retrovizor36Kontrola klime37–38Vakuumska pumpa39Upravljački modul sustava
goriva40Sustav pranja vjetrobrana41Desno dugo svjetlo (Halogeno)42Ventilator hladnjaka43Brisači vjetrobrana44–45Ventilator hladnjaka46–47Sirena48Ventilator hladnjakaBr.Strujni krug49Pumpa goriva50Poravnanje fara, prilagodljivo
prednje svjetlo51–52Pomoćni grijač, diesel motor53Upravljački modul mjenjača,
upravljački modul motora54Vakuumska pumpa,
instrumentna ploča, ventilacija
grijanja, sustav klimatizacije
zraka
Nakon zamjene neispravnog
osigurača, zatvorite poklopac kutije s
osiguračima i pritisnite ga da se
uglavi.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.

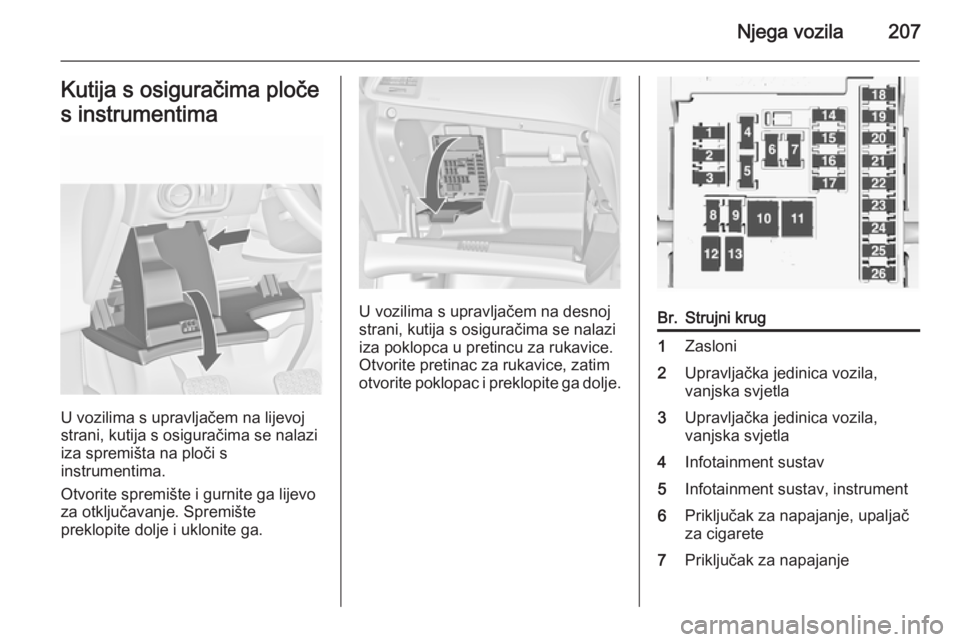

Njega vozila207Kutija s osiguračima ploče
s instrumentima
U vozilima s upravljačem na lijevoj
strani, kutija s osiguračima se nalazi
iza spremišta na ploči s
instrumentima.
Otvorite spremište i gurnite ga lijevo
za otključavanje. Spremište
preklopite dolje i uklonite ga.
U vozilima s upravljačem na desnoj
strani, kutija s osiguračima se nalazi
iza poklopca u pretincu za rukavice.
Otvorite pretinac za rukavice, zatim
otvorite poklopac i preklopite ga dolje.
Br.Strujni krug1Zasloni2Upravljačka jedinica vozila,
vanjska svjetla3Upravljačka jedinica vozila,
vanjska svjetla4Infotainment sustav5Infotainment sustav, instrument6Priključak za napajanje, upaljač
za cigarete7Priključak za napajanje

208Njega vozila

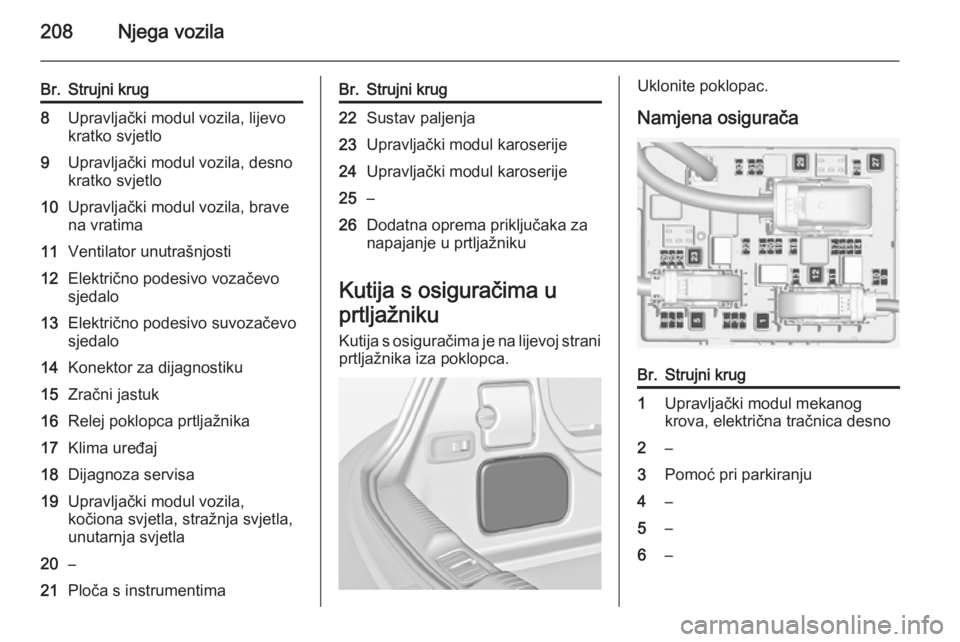

Br.Strujni krug8Upravljački modul vozila, lijevo
kratko svjetlo9Upravljački modul vozila, desno
kratko svjetlo10Upravljački modul vozila, brave
na vratima11Ventilator unutrašnjosti12Električno podesivo vozačevo
sjedalo13Električno podesivo suvozačevo
sjedalo14Konektor za dijagnostiku15Zračni jastuk16Relej poklopca prtljažnika17Klima uređaj18Dijagnoza servisa19Upravljački modul vozila,
kočiona svjetla, stražnja svjetla,
unutarnja svjetla20–21Ploča s instrumentimaBr.Strujni krug22Sustav paljenja23Upravljački modul karoserije24Upravljački modul karoserije25–26Dodatna oprema priključaka za
napajanje u prtljažniku
Kutija s osiguračima u
prtljažniku Kutija s osiguračima je na lijevoj strani
prtljažnika iza poklopca.
Uklonite poklopac.
Namjena osiguračaBr.Strujni krug1Upravljački modul mekanog
krova, električna tračnica desno2–3Pomoć pri parkiranju4–5–6–
