Ključevi, vrata i prozori39

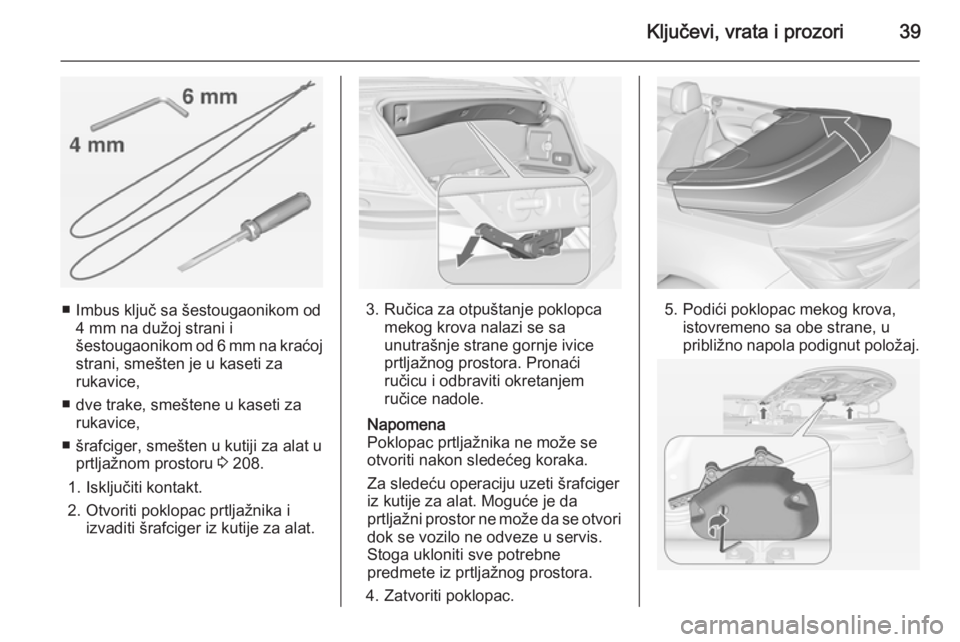

■ Imbus ključ sa šestougaonikom od4 mm na dužoj strani i
šestougaonikom od 6 mm na kraćoj
strani, smešten je u kaseti za
rukavice,
■ dve trake, smeštene u kaseti za rukavice,
■ šrafciger, smešten u kutiji za alat u prtljažnom prostoru 3 208.
1. Isključiti kontakt.
2. Otvoriti poklopac prtljažnika i izvaditi šrafciger iz kutije za alat.3. Ručica za otpuštanje poklopca
mekog krova nalazi se sa
unutrašnje strane gornje ivice
prtljažnog prostora. Pronaći
ručicu i odbraviti okretanjem
ručice nadole.
Napomena
Poklopac prtljažnika ne može se
otvoriti nakon sledećeg koraka.
Za sledeću operaciju uzeti šrafciger
iz kutije za alat. Moguće je da
prtljažni prostor ne može da se otvori
dok se vozilo ne odveze u servis.
Stoga ukloniti sve potrebne
predmete iz prtljažnog prostora.
4. Zatvoriti poklopac.5. Podići poklopac mekog krova, istovremeno sa obe strane, u
približno napola podignut položaj.

40Ključevi, vrata i prozori

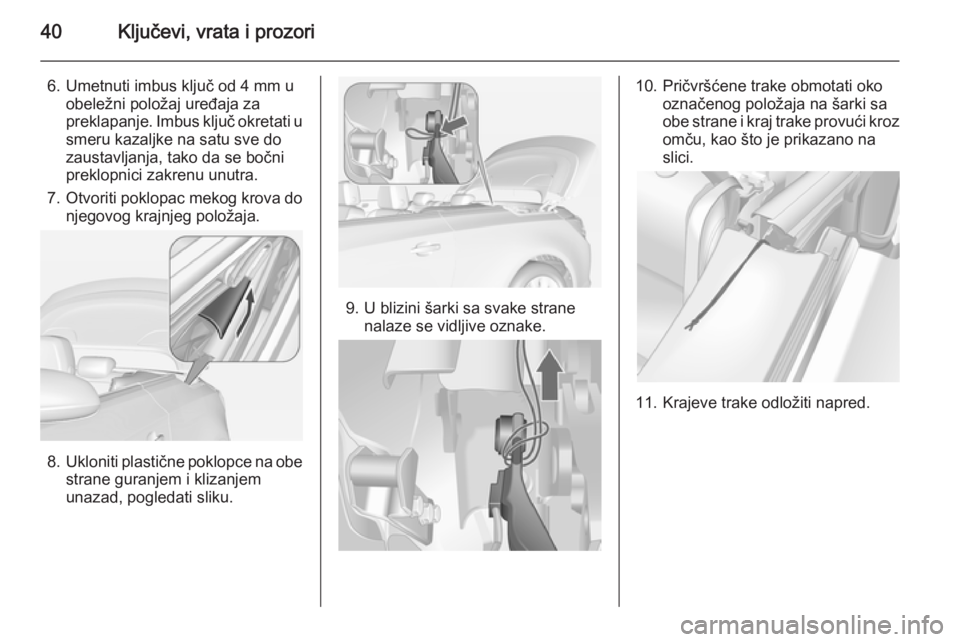

6. Umetnuti imbus ključ od 4 mm uobeležni položaj uređaja za
preklapanje. Imbus ključ okretati u
smeru kazaljke na satu sve do
zaustavljanja, tako da se bočni
preklopnici zakrenu unutra.
7. Otvoriti poklopac mekog krova do
njegovog krajnjeg položaja.
8. Ukloniti plastične poklopce na obe
strane guranjem i klizanjem
unazad, pogledati sliku.
9. U blizini šarki sa svake strane nalaze se vidljive oznake.
10. Pričvršćene trake obmotati oko označenog položaja na šarki sa
obe strane i kraj trake provući kroz
omču, kao što je prikazano na
slici.
11. Krajeve trake odložiti napred.

Ključevi, vrata i prozori41

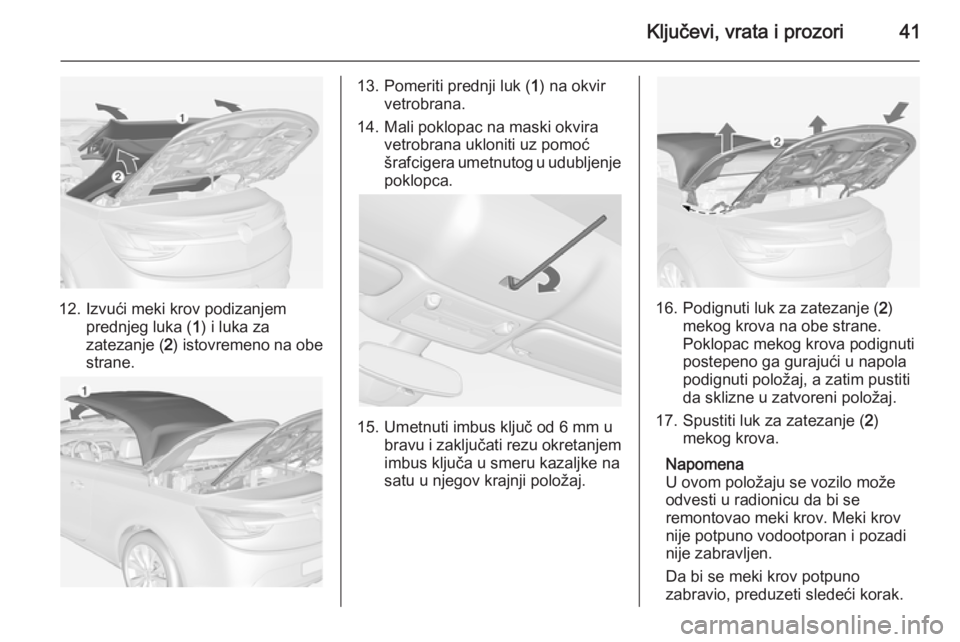

12. Izvući meki krov podizanjemprednjeg luka ( 1) i luka za
zatezanje ( 2) istovremeno na obe
strane.
13. Pomeriti prednji luk ( 1) na okvir
vetrobrana.
14. Mali poklopac na maski okvira vetrobrana ukloniti uz pomoć
šrafcigera umetnutog u udubljenje
poklopca.
15. Umetnuti imbus ključ od 6 mm u bravu i zaključati rezu okretanjemimbus ključa u smeru kazaljke na
satu u njegov krajnji položaj.
16. Podignuti luk za zatezanje ( 2)
mekog krova na obe strane.
Poklopac mekog krova podignuti
postepeno ga gurajući u napola
podignuti položaj, a zatim pustiti
da sklizne u zatvoreni položaj.
17. Spustiti luk za zatezanje ( 2)
mekog krova.
Napomena
U ovom položaju se vozilo može odvesti u radionicu da bi se
remontovao meki krov. Meki krov
nije potpuno vodootporan i pozadi
nije zabravljen.
Da bi se meki krov potpuno
zabravio, preduzeti sledeći korak.

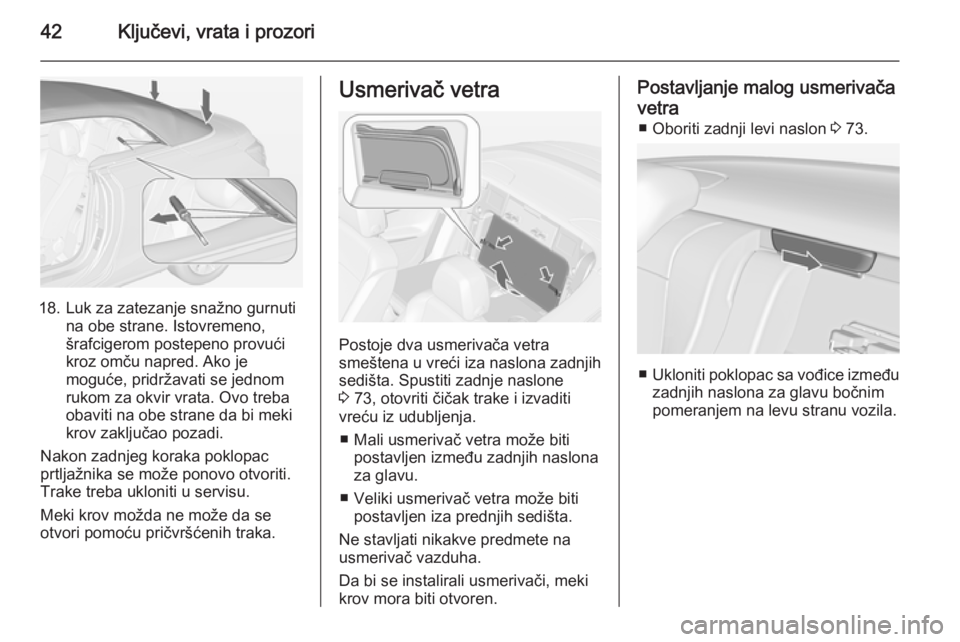

42Ključevi, vrata i prozori
18. Luk za zatezanje snažno gurnutina obe strane. Istovremeno,
šrafcigerom postepeno provući
kroz omču napred. Ako je
moguće, pridržavati se jednom
rukom za okvir vrata. Ovo treba
obaviti na obe strane da bi meki
krov zaključao pozadi.
Nakon zadnjeg koraka poklopac
prtljažnika se može ponovo otvoriti.
Trake treba ukloniti u servisu.
Meki krov možda ne može da se
otvori pomoću pričvršćenih traka.
Usmerivač vetra
Postoje dva usmerivača vetra
smeštena u vreći iza naslona zadnjih
sedišta. Spustiti zadnje naslone
3 73, otovriti čičak trake i izvaditi
vreću iz udubljenja.
■ Mali usmerivač vetra može biti postavljen između zadnjih naslona
za glavu.
■ Veliki usmerivač vetra može biti postavljen iza prednjih sedišta.
Ne stavljati nikakve predmete na
usmerivač vazduha.
Da bi se instalirali usmerivači, meki krov mora biti otvoren.
Postavljanje malog usmerivača
vetra ■ Oboriti zadnji levi naslon 3 73.
■ Ukloniti poklopac sa vođice između
zadnjih naslona za glavu bočnim
pomeranjem na levu stranu vozila.

Ključevi, vrata i prozori43

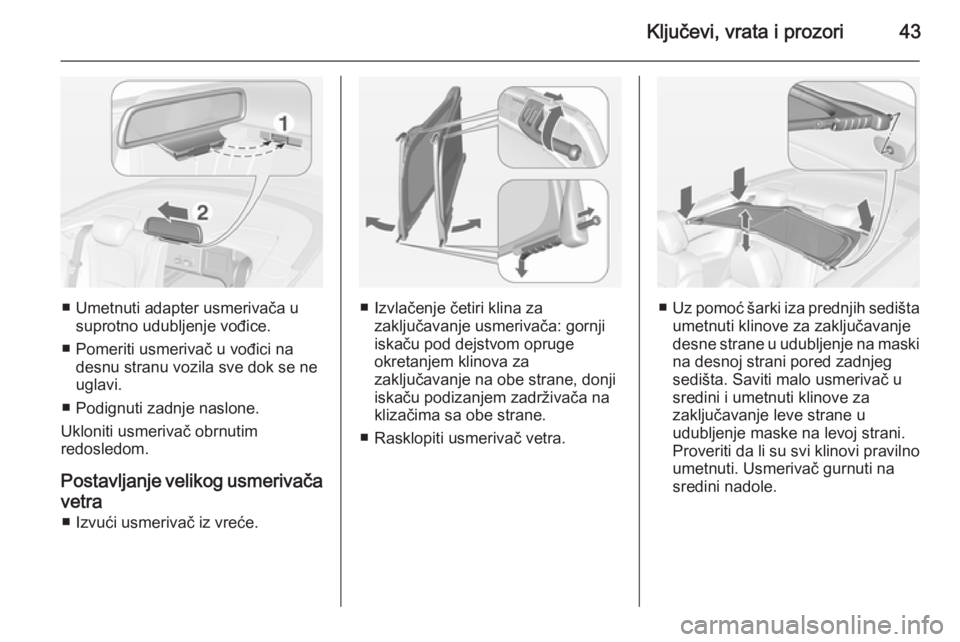

■ Umetnuti adapter usmerivača usuprotno udubljenje vođice.
■ Pomeriti usmerivač u vođici na desnu stranu vozila sve dok se ne
uglavi.
■ Podignuti zadnje naslone.
Ukloniti usmerivač obrnutim
redosledom.
Postavljanje velikog usmerivača vetra ■ Izvući usmerivač iz vreće.■ Izvlačenje četiri klina za zaključavanje usmerivača: gornji
iskaču pod dejstvom opruge
okretanjem klinova za
zaključavanje na obe strane, donji
iskaču podizanjem zadrživača na
klizačima sa obe strane.
■ Rasklopiti usmerivač vetra.■ Uz pomoć šarki iza prednjih sedišta
umetnuti klinove za zaključavanje
desne strane u udubljenje na maski na desnoj strani pored zadnjegsedišta. Saviti malo usmerivač u
sredini i umetnuti klinove za
zaključavanje leve strane u
udubljenje maske na levoj strani.
Proveriti da li su svi klinovi pravilno
umetnuti. Usmerivač gurnuti na
sredini nadole.

44Ključevi, vrata i prozori

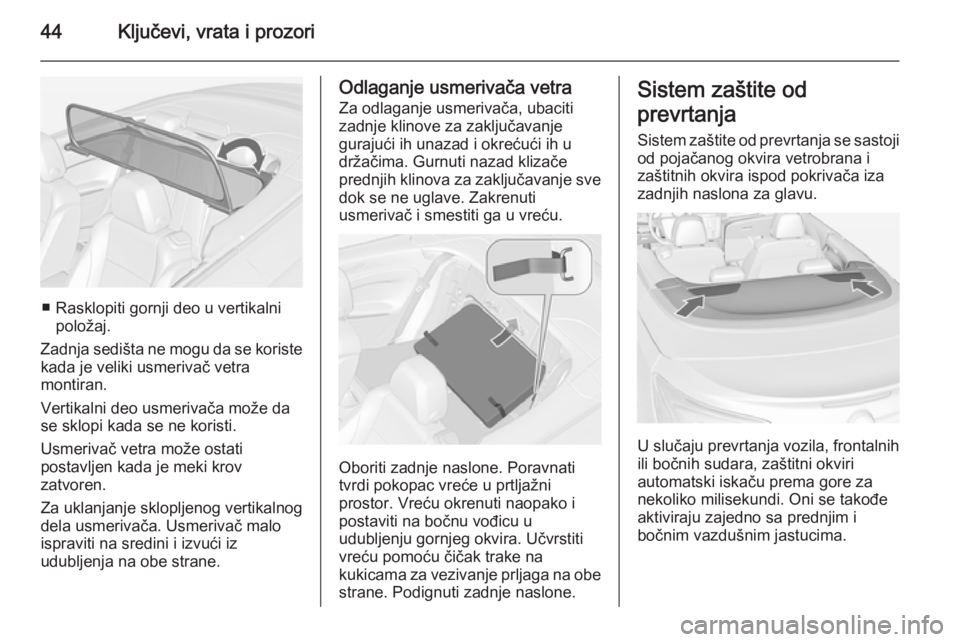

■ Rasklopiti gornji deo u vertikalnipoložaj.
Zadnja sedišta ne mogu da se koriste kada je veliki usmerivač vetra
montiran.
Vertikalni deo usmerivača može da
se sklopi kada se ne koristi.
Usmerivač vetra može ostati
postavljen kada je meki krov
zatvoren.
Za uklanjanje sklopljenog vertikalnog
dela usmerivača. Usmerivač malo
ispraviti na sredini i izvući iz
udubljenja na obe strane.
Odlaganje usmerivača vetra
Za odlaganje usmerivača, ubaciti
zadnje klinove za zaključavanje
gurajući ih unazad i okrećući ih u
držačima. Gurnuti nazad klizače
prednjih klinova za zaključavanje sve
dok se ne uglave. Zakrenuti
usmerivač i smestiti ga u vreću.
Oboriti zadnje naslone. Poravnati
tvrdi pokopac vreće u prtljažni
prostor. Vreću okrenuti naopako i postaviti na bočnu vođicu u
udubljenju gornjeg okvira. Učvrstiti
vreću pomoću čičak trake na
kukicama za vezivanje prljaga na obe strane. Podignuti zadnje naslone.
Sistem zaštite od
prevrtanja
Sistem zaštite od prevrtanja se sastoji
od pojačanog okvira vetrobrana i
zaštitnih okvira ispod pokrivača iza zadnjih naslona za glavu.
U slučaju prevrtanja vozila, frontalnih
ili bočnih sudara, zaštitni okviri
automatski iskaču prema gore za nekoliko milisekundi. Oni se takođe
aktiviraju zajedno sa prednjim i
bočnim vazdušnim jastucima.

Ključevi, vrata i prozori45

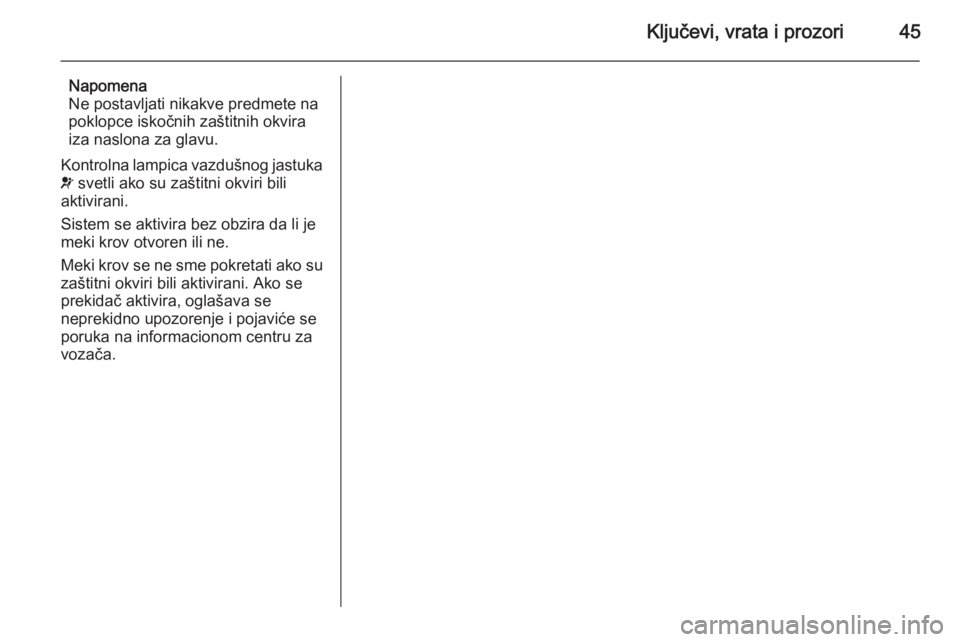

Napomena
Ne postavljati nikakve predmete na
poklopce iskočnih zaštitnih okvira
iza naslona za glavu.
Kontrolna lampica vazdušnog jastuka v svetli ako su zaštitni okviri bili
aktivirani.
Sistem se aktivira bez obzira da li je meki krov otvoren ili ne.
Meki krov se ne sme pokretati ako su
zaštitni okviri bili aktivirani. Ako se
prekidač aktivira, oglašava se
neprekidno upozorenje i pojaviće se
poruka na informacionom centru za vozača.

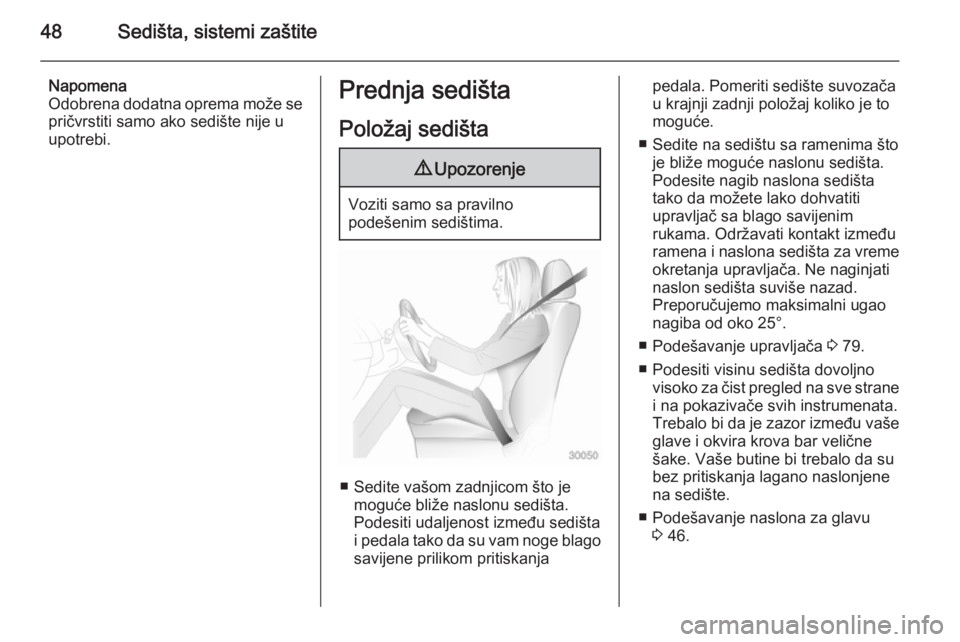

46Sedišta, sistemi zaštiteSedišta, sistemi

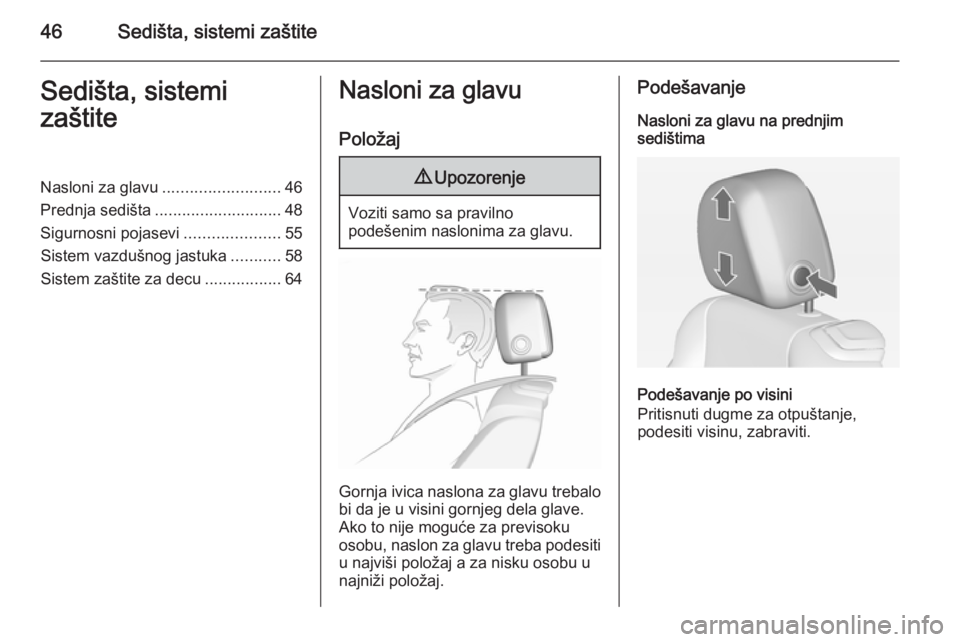

zaštiteNasloni za glavu .......................... 46
