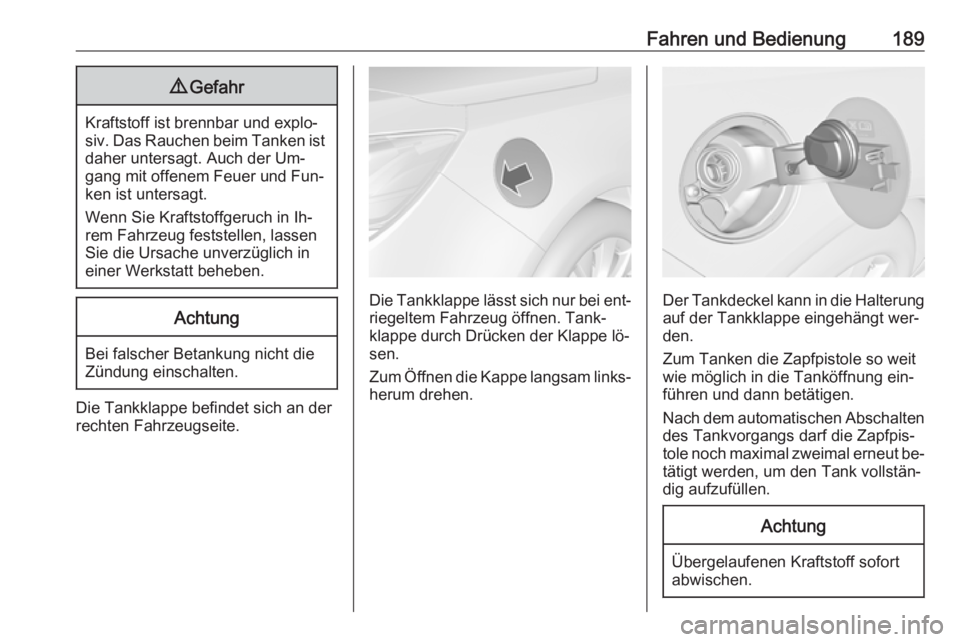

Fahren und Bedienung1899Gefahr
Kraftstoff ist brennbar und explo‐
siv. Das Rauchen beim Tanken ist daher untersagt. Auch der Um‐
gang mit offenem Feuer und Fun‐
ken ist untersagt.
Wenn Sie Kraftstoffgeruch in Ih‐
rem Fahrzeug feststellen, lassen
Sie die Ursache unverzüglich in
einer Werkstatt beheben.
Achtung
Bei falscher Betankung nicht die
Zündung einschalten.
Die Tankklappe befindet sich an der
rechten Fahrzeugseite.
Die Tankklappe lässt sich nur bei ent‐ riegeltem Fahrzeug öffnen. Tank‐
klappe durch Drücken der Klappe lö‐
sen.
Zum Öffnen die Kappe langsam links‐
herum drehen.Der Tankdeckel kann in die Halterung auf der Tankklappe eingehängt wer‐
den.
Zum Tanken die Zapfpistole so weit
wie möglich in die Tanköffnung ein‐
führen und dann betätigen.
Nach dem automatischen Abschalten
des Tankvorgangs darf die Zapfpis‐
tole noch maximal zweimal erneut be‐
tätigt werden, um den Tank vollstän‐
dig aufzufüllen.
Achtung
Übergelaufenen Kraftstoff sofort abwischen.
Page 192 of 275

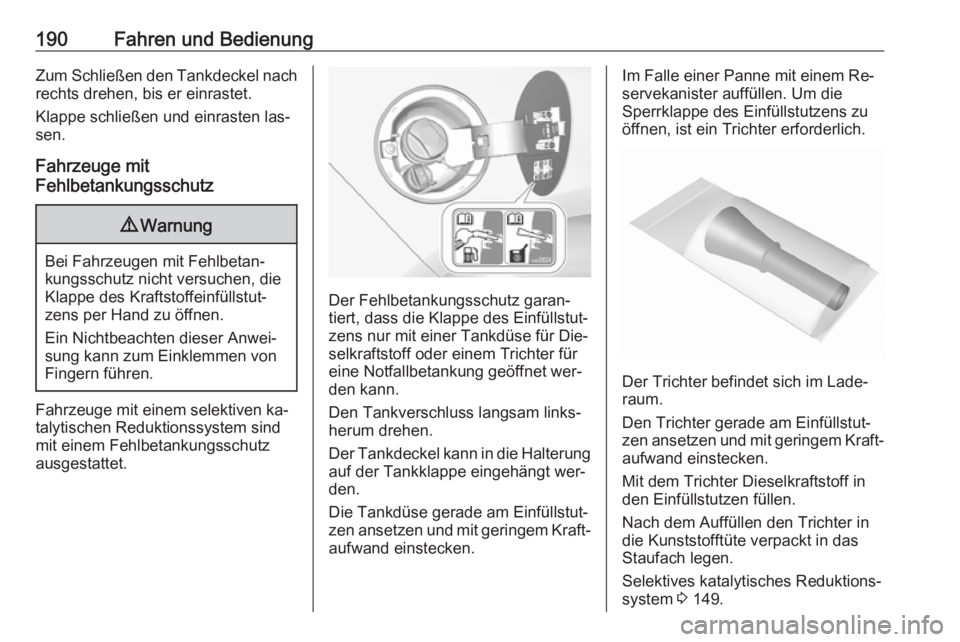

190Fahren und BedienungZum Schließen den Tankdeckel nachrechts drehen, bis er einrastet.
Klappe schließen und einrasten las‐
sen.
Fahrzeuge mit
Fehlbetankungsschutz9 Warnung
Bei Fahrzeugen mit Fehlbetan‐
kungsschutz nicht versuchen, die Klappe des Kraftstoffeinfüllstut‐
zens per Hand zu öffnen.
Ein Nichtbeachten dieser Anwei‐
sung kann zum Einklemmen von
Fingern führen.
Fahrzeuge mit einem selektiven ka‐
talytischen Reduktionssystem sind
mit einem Fehlbetankungsschutz
ausgestattet.
Der Fehlbetankungsschutz garan‐
tiert, dass die Klappe des Einfüllstut‐
zens nur mit einer Tankdüse für Die‐
selkraftstoff oder einem Trichter für
eine Notfallbetankung geöffnet wer‐
den kann.
Den Tankverschluss langsam links‐
herum drehen.
Der Tankdeckel kann in die Halterung auf der Tankklappe eingehängt wer‐den.
Die Tankdüse gerade am Einfüllstut‐ zen ansetzen und mit geringem Kraft‐
aufwand einstecken.
Im Falle einer Panne mit einem Re‐
servekanister auffüllen. Um die
Sperrklappe des Einfüllstutzens zu
öffnen, ist ein Trichter erforderlich.
Der Trichter befindet sich im Lade‐
raum.
Den Trichter gerade am Einfüllstut‐
zen ansetzen und mit geringem Kraft‐
aufwand einstecken.
Mit dem Trichter Dieselkraftstoff in
den Einfüllstutzen füllen.
Nach dem Auffüllen den Trichter in
die Kunststofftüte verpackt in das
Staufach legen.
Selektives katalytisches Reduktions‐ system 3 149.
Page 193 of 275

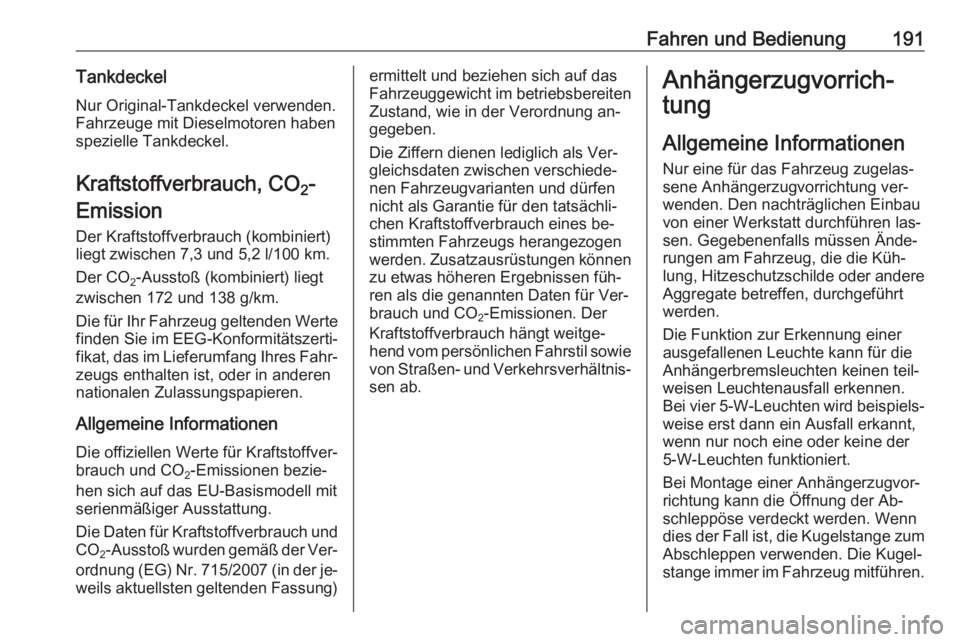

Fahren und Bedienung191TankdeckelNur Original-Tankdeckel verwenden.
Fahrzeuge mit Dieselmotoren haben
spezielle Tankdeckel.
Kraftstoffverbrauch, CO 2-
Emission Der Kraftstoffverbrauch (kombiniert)
liegt zwischen 7,3 und 5,2 l/100 km.
Der CO 2-Ausstoß (kombiniert) liegt
zwischen 172 und 138 g/km.
Die für Ihr Fahrzeug geltenden Werte finden Sie im EEG-Konformitätszerti‐fikat, das im Lieferumfang Ihres Fahr‐
zeugs enthalten ist, oder in anderen
nationalen Zulassungspapieren.
Allgemeine Informationen
Die offiziellen Werte für Kraftstoffver‐
brauch und CO 2-Emissionen bezie‐
hen sich auf das EU-Basismodell mit
serienmäßiger Ausstattung.
Die Daten für Kraftstoffverbrauch und
CO 2-
Ausstoß wurden gemäß der Ver‐
ordnung (EG) Nr. 715/2007 (in der je‐ weils aktuellsten geltenden Fassung)ermittelt und beziehen sich auf das
Fahrzeuggewicht im betriebsbereiten
Zustand, wie in der Verordnung an‐
gegeben.
Die Ziffern dienen lediglich als Ver‐
gleichsdaten zwischen verschiede‐
nen Fahrzeugvarianten und dürfen nicht als Garantie für den tatsächli‐chen Kraftstoffverbrauch eines be‐
stimmten Fahrzeugs herangezogen
werden. Zusatzausrüstungen können
zu etwas höheren Ergebnissen füh‐ ren als die genannten Daten für Ver‐
brauch und CO 2-Emissionen. Der
Kraftstoffverbrauch hängt weitge‐
hend vom persönlichen Fahrstil sowie
von Straßen- und Verkehrsverhältnis‐ sen ab.Anhängerzugvorrich‐
tung
Allgemeine InformationenNur eine für das Fahrzeug zugelas‐sene Anhängerzugvorrichtung ver‐
wenden. Den nachträglichen Einbau
von einer Werkstatt durchführen las‐
sen. Gegebenenfalls müssen Ände‐
rungen am Fahrzeug, die die Küh‐
lung, Hitzeschutzschilde oder andere
Aggregate betreffen, durchgeführt
werden.
Die Funktion zur Erkennung einer
ausgefallenen Leuchte kann für die Anhängerbremsleuchten keinen teil‐
weisen Leuchtenausfall erkennen.
Bei vier 5-W-Leuchten wird beispiels‐
weise erst dann ein Ausfall erkannt,
wenn nur noch eine oder keine der
5-W-Leuchten funktioniert.
Bei Montage einer Anhängerzugvor‐
richtung kann die Öffnung der Ab‐
schleppöse verdeckt werden. Wenn
dies der Fall ist, die Kugelstange zum Abschleppen verwenden. Die Kugel‐
stange immer im Fahrzeug mitführen.
Page 194 of 275

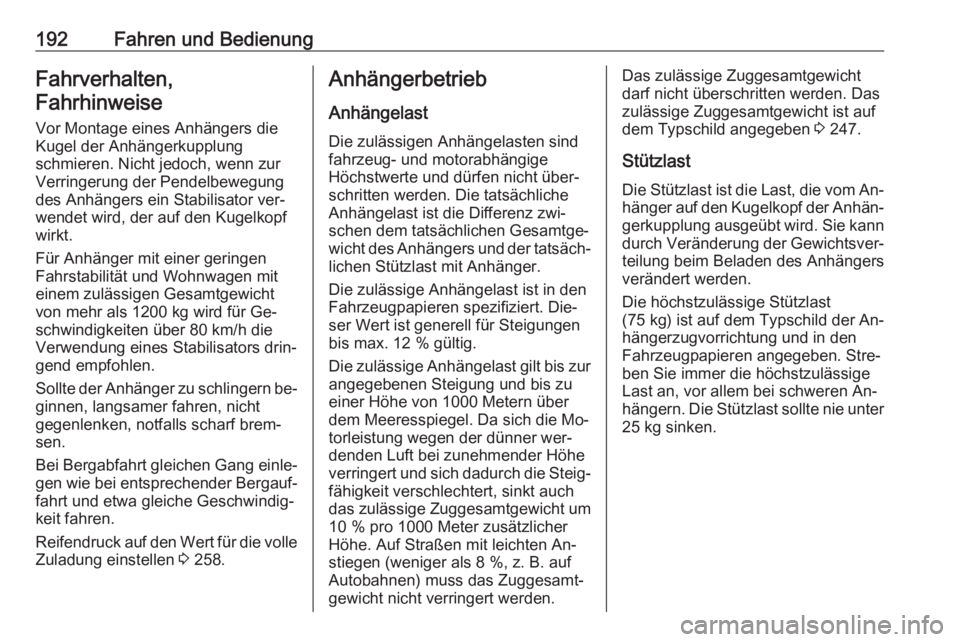

192Fahren und BedienungFahrverhalten,Fahrhinweise
Vor Montage eines Anhängers die
Kugel der Anhängerkupplung
schmieren. Nicht jedoch, wenn zur
Verringerung der Pendelbewegung
des Anhängers ein Stabilisator ver‐
wendet wird, der auf den Kugelkopf
wirkt.
Für Anhänger mit einer geringen
Fahrstabilität und Wohnwagen mit
einem zulässigen Gesamtgewicht
von mehr als 1200 kg wird für Ge‐
schwindigkeiten über 80 km/h die Verwendung eines Stabilisators drin‐
gend empfohlen.
Sollte der Anhänger zu schlingern be‐
ginnen, langsamer fahren, nicht
gegenlenken, notfalls scharf brem‐
sen.
Bei Bergabfahrt gleichen Gang einle‐ gen wie bei entsprechender Bergauf‐
fahrt und etwa gleiche Geschwindig‐
keit fahren.
Reifendruck auf den Wert für die volle Zuladung einstellen 3 258.Anhängerbetrieb
Anhängelast
Die zulässigen Anhängelasten sind
fahrzeug- und motorabhängige
Höchstwerte und dürfen nicht über‐
schritten werden. Die tatsächliche
Anhängelast ist die Differenz zwi‐
schen dem tatsächlichen Gesamtge‐
wicht des Anhängers und der tatsäch‐ lichen Stützlast mit Anhänger.
Die zulässige Anhängelast ist in den
Fahrzeugpapieren spezifiziert. Die‐
ser Wert ist generell für Steigungen
bis max. 12 % gültig.
Die zulässige Anhängelast gilt bis zur angegebenen Steigung und bis zu
einer Höhe von 1000 Metern über
dem Meeresspiegel. Da sich die Mo‐
torleistung wegen der dünner wer‐
denden Luft bei zunehmender Höhe
verringert und sich dadurch die Steig‐
fähigkeit verschlechtert, sinkt auch
das zulässige Zuggesamtgewicht um
10 % pro 1000 Meter zusätzlicher
Höhe. Auf Straßen mit leichten An‐
stiegen (weniger als 8 %, z. B. auf
Autobahnen) muss das Zuggesamt‐
gewicht nicht verringert werden.Das zulässige Zuggesamtgewicht
darf nicht überschritten werden. Das
zulässige Zuggesamtgewicht ist auf
dem Typschild angegeben 3 247.
Stützlast Die Stützlast ist die Last, die vom An‐ hänger auf den Kugelkopf der Anhän‐
gerkupplung ausgeübt wird. Sie kann
durch Veränderung der Gewichtsver‐ teilung beim Beladen des Anhängers
verändert werden.
Die höchstzulässige Stützlast
(75 kg) ist auf dem Typschild der An‐
hängerzugvorrichtung und in den
Fahrzeugpapieren angegeben. Stre‐
ben Sie immer die höchstzulässige
Last an, vor allem bei schweren An‐
hängern. Die Stützlast sollte nie unter
25 kg sinken.
Page 195 of 275

Fahren und Bedienung193Hinterachslast
Wenn ein Anhänger montiert und das
Zugfahrzeug voll beladen ist, dürfen
die zulässige Hinterachslast (siehe
Typschild oder Fahrzeugpapiere) um
100 kg und das zulässige Gesamtge‐ wicht um 100 kg überschritten wer‐
den. Wird die zulässige
Hinterachslast überschritten, gilt eine
Höchstgeschwindigkeit von
100 km/h.
ZugvorrichtungAchtung
Bei Betrieb ohne Anhänger ist die
Kugelstange zu demontieren.
Verstauen der Kugelstange
Die Kupplungskugelstange ist in einerTasche verstaut und muss im Lade‐
raum gesichert werden.
Fahrzeug mit Reserverad
Die Tasche mit der Kupplungskugel‐
stange befindet sich in der Nähe des
Reserverads unter der Laderaumab‐
deckung.
Das Band durch die Felge und um
das Rad führen, dann um die Kupp‐
lungskugelstange wickeln und fest‐
ziehen, um die Tasche zu sichern.
Fahrzeuge mit Reifenreparaturset
Die Tasche mit der Kupplungskugel‐
stange befindet sich in der Nähe des
Reifenreparatursets unter der Lade‐
raumabdeckung.
Das Band um die Gewindeschraube
unter dem Reifenreparaturset führen. Das Band um die Kupplungskugel‐
stange wickeln und festziehen, um
die Tasche zu sichern.
Page 196 of 275

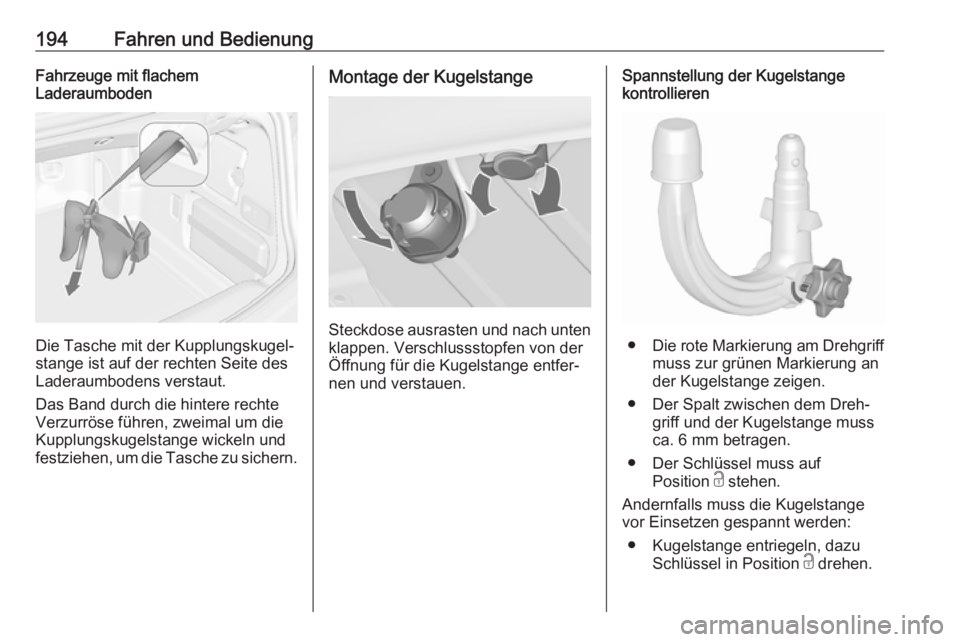

194Fahren und BedienungFahrzeuge mit flachem
Laderaumboden
Die Tasche mit der Kupplungskugel‐
stange ist auf der rechten Seite des
Laderaumbodens verstaut.
Das Band durch die hintere rechte
Verzurröse führen, zweimal um die
Kupplungskugelstange wickeln und
festziehen, um die Tasche zu sichern.
Montage der Kugelstange
Steckdose ausrasten und nach unten klappen. Verschlussstopfen von der
Öffnung für die Kugelstange entfer‐ nen und verstauen.
Spannstellung der Kugelstange
kontrollieren
● Die rote Markierung am Drehgriff
muss zur grünen Markierung an
der Kugelstange zeigen.
● Der Spalt zwischen dem Dreh‐ griff und der Kugelstange muss
ca. 6 mm betragen.
● Der Schlüssel muss auf Position c stehen.
Andernfalls muss die Kugelstange
vor Einsetzen gespannt werden:
● Kugelstange entriegeln, dazu Schlüssel in Position c drehen.
Page 197 of 275

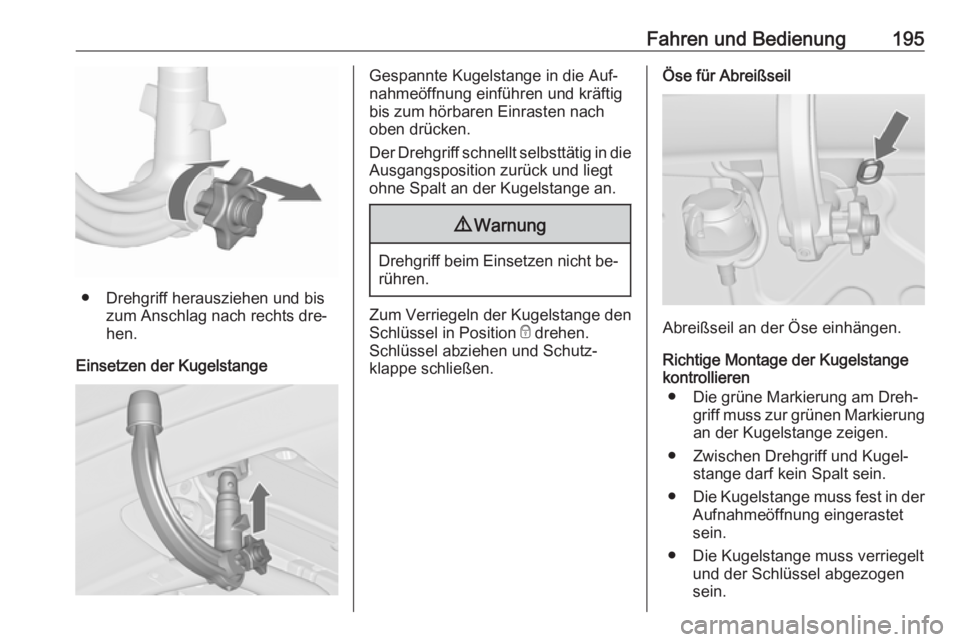

Fahren und Bedienung195
● Drehgriff herausziehen und biszum Anschlag nach rechts dre‐
hen.
Einsetzen der Kugelstange
Gespannte Kugelstange in die Auf‐
nahmeöffnung einführen und kräftig
bis zum hörbaren Einrasten nach
oben drücken.
Der Drehgriff schnellt selbsttätig in die Ausgangsposition zurück und liegt
ohne Spalt an der Kugelstange an.9 Warnung
Drehgriff beim Einsetzen nicht be‐
rühren.
Zum Verriegeln der Kugelstange den
Schlüssel in Position e drehen.
Schlüssel abziehen und Schutz‐
klappe schließen.
Öse für Abreißseil
Abreißseil an der Öse einhängen.
Richtige Montage der Kugelstange
kontrollieren
● Die grüne Markierung am Dreh‐ griff muss zur grünen Markierung
an der Kugelstange zeigen.
● Zwischen Drehgriff und Kugel‐ stange darf kein Spalt sein.
● Die Kugelstange muss fest in der
Aufnahmeöffnung eingerastet
sein.
● Die Kugelstange muss verriegelt und der Schlüssel abgezogensein.
Page 198 of 275

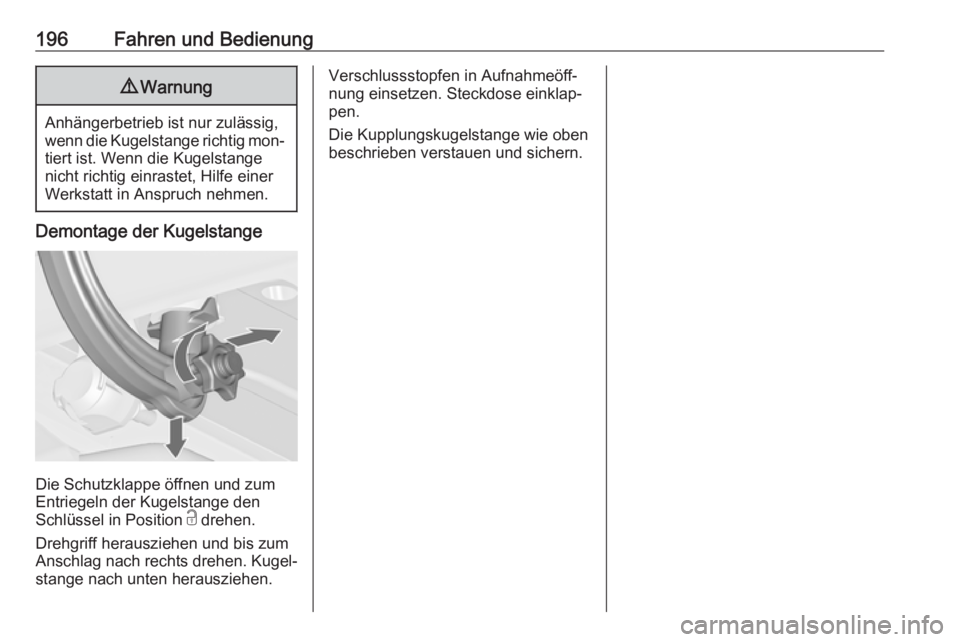

196Fahren und Bedienung9Warnung
Anhängerbetrieb ist nur zulässig,
wenn die Kugelstange richtig mon‐ tiert ist. Wenn die Kugelstange
nicht richtig einrastet, Hilfe einer
Werkstatt in Anspruch nehmen.
Demontage der Kugelstange
Die Schutzklappe öffnen und zum
Entriegeln der Kugelstange den
Schlüssel in Position c drehen.
Drehgriff herausziehen und bis zum
Anschlag nach rechts drehen. Kugel‐
stange nach unten herausziehen.
Verschlussstopfen in Aufnahmeöff‐
nung einsetzen. Steckdose einklap‐
pen.
Die Kupplungskugelstange wie oben
beschrieben verstauen und sichern.
Page 199 of 275

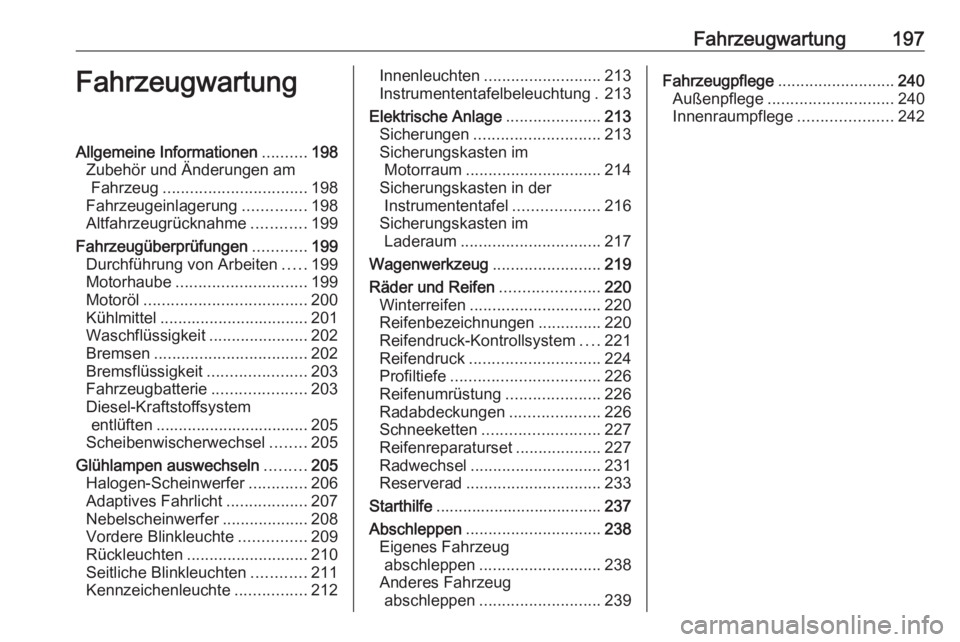

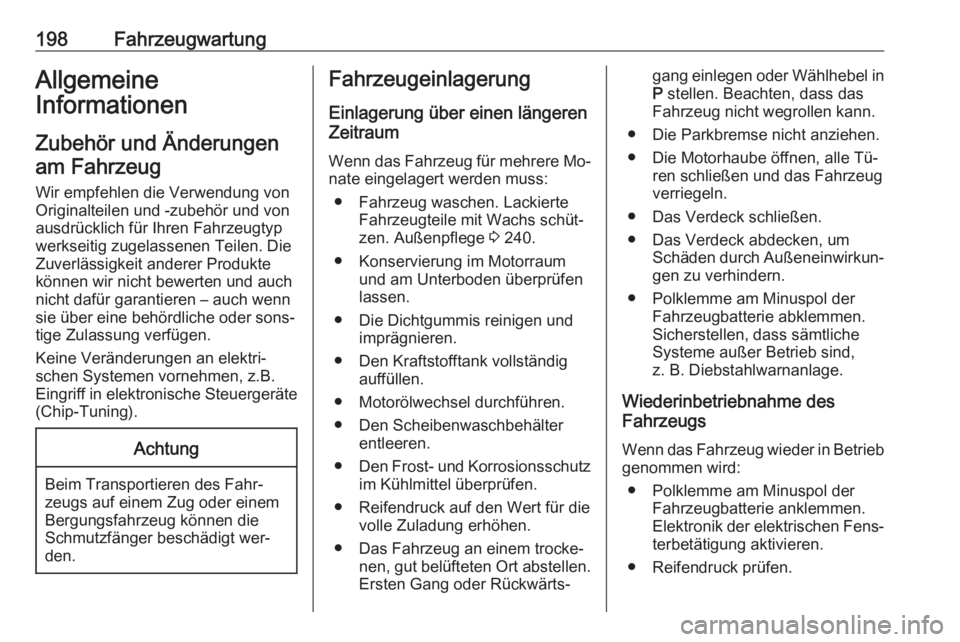

Fahrzeugwartung197FahrzeugwartungAllgemeine Informationen..........198
Zubehör und Änderungen am Fahrzeug ................................ 198
Fahrzeugeinlagerung ..............198
Altfahrzeugrücknahme ............199
Fahrzeugüberprüfungen ............199
Durchführung von Arbeiten .....199
Motorhaube ............................. 199
Motoröl .................................... 200
Kühlmittel ................................. 201
Waschflüssigkeit ......................202
Bremsen .................................. 202
Bremsflüssigkeit ......................203
Fahrzeugbatterie .....................203
Diesel-Kraftstoffsystem entlüften .................................. 205
Scheibenwischerwechsel ........205
Glühlampen auswechseln .........205
Halogen-Scheinwerfer .............206
Adaptives Fahrlicht ..................207
Nebelscheinwerfer ...................208
Vordere Blinkleuchte ...............209
Rückleuchten ........................... 210
Seitliche Blinkleuchten ............211
Kennzeichenleuchte ................212Innenleuchten .......................... 213
Instrumententafelbeleuchtung . 213
Elektrische Anlage .....................213
Sicherungen ............................ 213
Sicherungskasten im Motorraum .............................. 214
Sicherungskasten in der Instrumententafel ...................216
Sicherungskasten im Laderaum ............................... 217
Wagenwerkzeug ........................219
Räder und Reifen ......................220
Winterreifen ............................. 220
Reifenbezeichnungen ..............220
Reifendruck-Kontrollsystem ....221
Reifendruck ............................. 224
Profiltiefe ................................. 226
Reifenumrüstung .....................226
Radabdeckungen ....................226
Schneeketten .......................... 227
Reifenreparaturset ...................227
Radwechsel ............................. 231
Reserverad .............................. 233
Starthilfe ..................................... 237
Abschleppen .............................. 238
Eigenes Fahrzeug abschleppen ........................... 238
Anderes Fahrzeug abschleppen ........................... 239Fahrzeugpflege.......................... 240
Außenpflege ............................ 240
Innenraumpflege .....................242
Page 200 of 275

198FahrzeugwartungAllgemeine
Informationen
Zubehör und Änderungen am Fahrzeug
Wir empfehlen die Verwendung von
Originalteilen und -zubehör und von
ausdrücklich für Ihren Fahrzeugtyp
werkseitig zugelassenen Teilen. Die Zuverlässigkeit anderer Produkte
können wir nicht bewerten und auch
nicht dafür garantieren – auch wenn
sie über eine behördliche oder sons‐
tige Zulassung verfügen.
Keine Veränderungen an elektri‐
schen Systemen vornehmen, z.B. Eingriff in elektronische Steuergeräte
(Chip-Tuning).Achtung
Beim Transportieren des Fahr‐ zeugs auf einem Zug oder einem
Bergungsfahrzeug können die
Schmutzfänger beschädigt wer‐
den.
Fahrzeugeinlagerung
Einlagerung über einen längeren
Zeitraum
Wenn das Fahrzeug für mehrere Mo‐
nate eingelagert werden muss:
● Fahrzeug waschen. Lackierte Fahrzeugteile mit Wachs schüt‐
zen. Außenpflege 3 240.
● Konservierung im Motorraum und am Unterboden überprüfen
lassen.
● Die Dichtgummis reinigen und imprägnieren.
● Den Kraftstofftank vollständig auffüllen.
● Motorölwechsel durchführen.
● Den Scheibenwaschbehälter entleeren.
● Den Frost- und Korrosionsschutz
im Kühlmittel überprüfen.
● Reifendruck auf den Wert für die volle Zuladung erhöhen.
● Das Fahrzeug an einem trocke‐ nen, gut belüfteten Ort abstellen.Ersten Gang oder Rückwärts‐gang einlegen oder Wählhebel inP stellen. Beachten, dass das
Fahrzeug nicht wegrollen kann.
● Die Parkbremse nicht anziehen.
● Die Motorhaube öffnen, alle Tü‐ ren schließen und das Fahrzeug
verriegeln.
● Das Verdeck schließen.
● Das Verdeck abdecken, um Schäden durch Außeneinwirkun‐
gen zu verhindern.
● Polklemme am Minuspol der Fahrzeugbatterie abklemmen.
Sicherstellen, dass sämtliche
Systeme außer Betrieb sind, z. B. Diebstahlwarnanlage.
Wiederinbetriebnahme des
Fahrzeugs
Wenn das Fahrzeug wieder in Betrieb
genommen wird:
● Polklemme am Minuspol der Fahrzeugbatterie anklemmen.
Elektronik der elektrischen Fens‐ terbetätigung aktivieren.
● Reifendruck prüfen.
