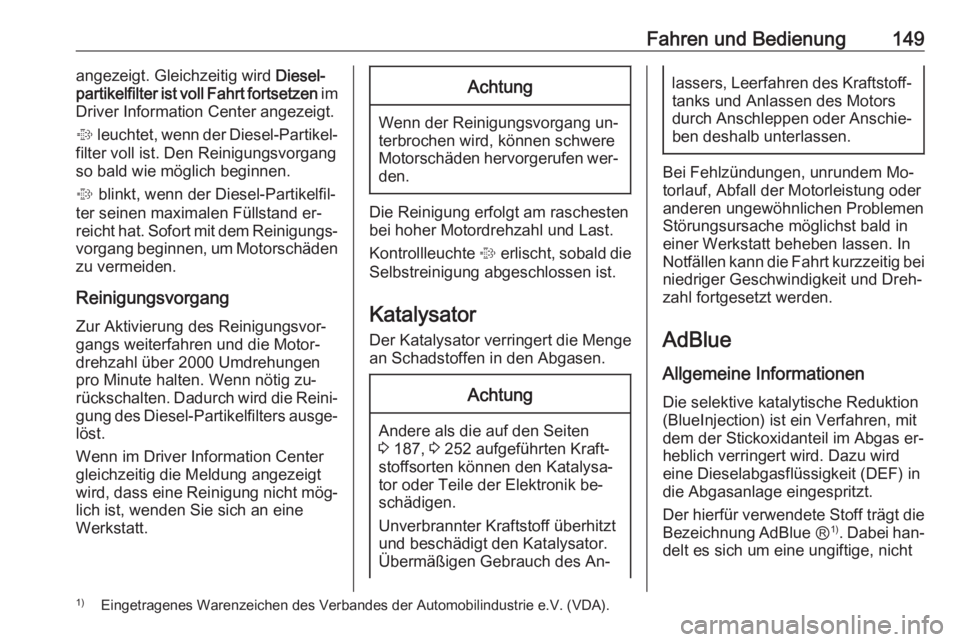

Fahren und Bedienung149angezeigt. Gleichzeitig wird Diesel‐
partikelfilter ist voll Fahrt fortsetzen im
Driver Information Center angezeigt.
% leuchtet, wenn der Diesel-Partikel‐
filter voll ist. Den Reinigungsvorgang
so bald wie möglich beginnen.
% blinkt, wenn der Diesel-Partikelfil‐
ter seinen maximalen Füllstand er‐
reicht hat. Sofort mit dem Reinigungs‐
vorgang beginnen, um Motorschäden zu vermeiden.
Reinigungsvorgang Zur Aktivierung des Reinigungsvor‐
gangs weiterfahren und die Motor‐
drehzahl über 2000 Umdrehungen
pro Minute halten. Wenn nötig zu‐
rückschalten. Dadurch wird die Reini‐
gung des Diesel-Partikelfilters ausge‐ löst.
Wenn im Driver Information Center
gleichzeitig die Meldung angezeigt
wird, dass eine Reinigung nicht mög‐
lich ist, wenden Sie sich an eine
Werkstatt.Achtung
Wenn der Reinigungsvorgang un‐
terbrochen wird, können schwere
Motorschäden hervorgerufen wer‐ den.
Die Reinigung erfolgt am raschestenbei hoher Motordrehzahl und Last.
Kontrollleuchte % erlischt, sobald die
Selbstreinigung abgeschlossen ist.
Katalysator Der Katalysator verringert die Menge
an Schadstoffen in den Abgasen.
Achtung
Andere als die auf den Seiten
3 187, 3 252 aufgeführten Kraft‐
stoffsorten können den Katalysa‐
tor oder Teile der Elektronik be‐
schädigen.
Unverbrannter Kraftstoff überhitzt
und beschädigt den Katalysator.
Übermäßigen Gebrauch des An‐
lassers, Leerfahren des Kraftstoff‐ tanks und Anlassen des Motors
durch Anschleppen oder Anschie‐
ben deshalb unterlassen.
Bei Fehlzündungen, unrundem Mo‐
torlauf, Abfall der Motorleistung oder
anderen ungewöhnlichen Problemen
Störungsursache möglichst bald in
einer Werkstatt beheben lassen. In
Notfällen kann die Fahrt kurzzeitig bei
niedriger Geschwindigkeit und Dreh‐
zahl fortgesetzt werden.
AdBlue
Allgemeine Informationen
Die selektive katalytische Reduktion
(BlueInjection) ist ein Verfahren, mit
dem der Stickoxidanteil im Abgas er‐
heblich verringert wird. Dazu wird
eine Dieselabgasflüssigkeit (DEF) in die Abgasanlage eingespritzt.
Der hierfür verwendete Stoff trägt die
Bezeichnung AdBlue Ⓡ1)
. Dabei han‐
delt es sich um eine ungiftige, nicht
1) Eingetragenes Warenzeichen des Verbandes der Automobilindustrie e.V. (VDA).
Page 152 of 275

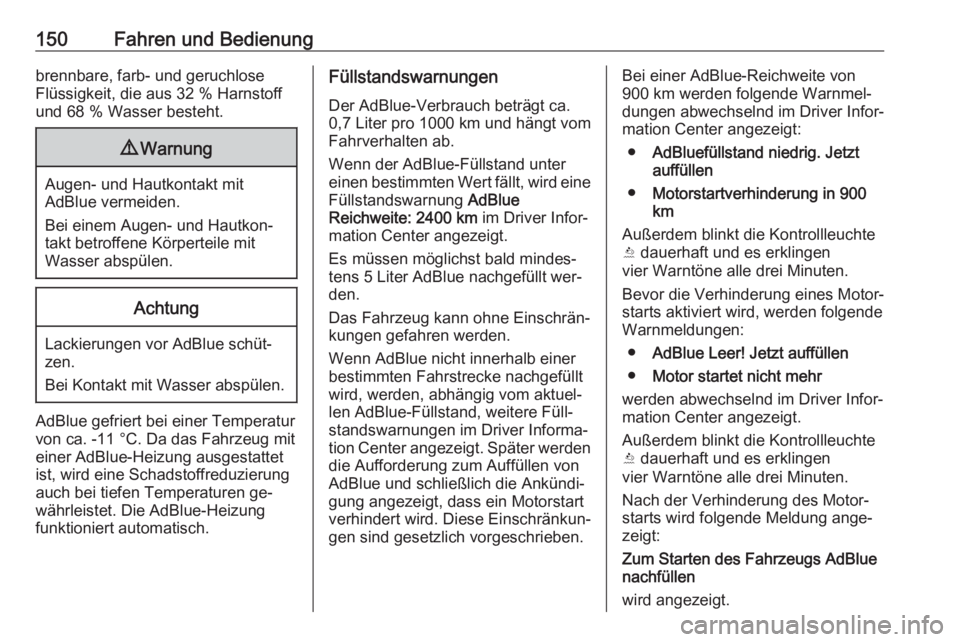

150Fahren und Bedienungbrennbare, farb- und geruchlose
Flüssigkeit, die aus 32 % Harnstoff
und 68 % Wasser besteht.9 Warnung
Augen- und Hautkontakt mit
AdBlue vermeiden.
Bei einem Augen- und Hautkon‐ takt betroffene Körperteile mit
Wasser abspülen.
Achtung
Lackierungen vor AdBlue schüt‐
zen.
Bei Kontakt mit Wasser abspülen.
AdBlue gefriert bei einer Temperatur
von ca. -11 °C. Da das Fahrzeug mit
einer AdBlue-Heizung ausgestattet
ist, wird eine Schadstoffreduzierung
auch bei tiefen Temperaturen ge‐
währleistet. Die AdBlue-Heizung
funktioniert automatisch.
Füllstandswarnungen
Der AdBlue-Verbrauch beträgt ca.
0,7 Liter pro 1000 km und hängt vom
Fahrverhalten ab.
Wenn der AdBlue-Füllstand unter
einen bestimmten Wert fällt, wird eine
Füllstandswarnung AdBlue
Reichweite: 2400 km im Driver Infor‐
mation Center angezeigt.
Es müssen möglichst bald mindes‐
tens 5 Liter AdBlue nachgefüllt wer‐
den.
Das Fahrzeug kann ohne Einschrän‐
kungen gefahren werden.
Wenn AdBlue nicht innerhalb einer
bestimmten Fahrstrecke nachgefüllt
wird, werden, abhängig vom aktuel‐
len AdBlue-Füllstand, weitere Füll‐
standswarnungen im Driver Informa‐
tion Center angezeigt. Später werden
die Aufforderung zum Auffüllen von
AdBlue und schließlich die Ankündi‐
gung angezeigt, dass ein Motorstart
verhindert wird. Diese Einschränkun‐
gen sind gesetzlich vorgeschrieben.Bei einer AdBlue-Reichweite von
900 km werden folgende Warnmel‐
dungen abwechselnd im Driver Infor‐
mation Center angezeigt:
● AdBluefüllstand niedrig. Jetzt
auffüllen
● Motorstartverhinderung in 900
km
Außerdem blinkt die Kontrollleuchte
Y dauerhaft und es erklingen
vier Warntöne alle drei Minuten.
Bevor die Verhinderung eines Motor‐
starts aktiviert wird, werden folgende
Warnmeldungen:
● AdBlue Leer! Jetzt auffüllen
● Motor startet nicht mehr
werden abwechselnd im Driver Infor‐
mation Center angezeigt.
Außerdem blinkt die Kontrollleuchte
Y dauerhaft und es erklingen
vier Warntöne alle drei Minuten.
Nach der Verhinderung des Motor‐
starts wird folgende Meldung ange‐
zeigt:
Zum Starten des Fahrzeugs AdBlue
nachfüllen
wird angezeigt.
Page 153 of 275

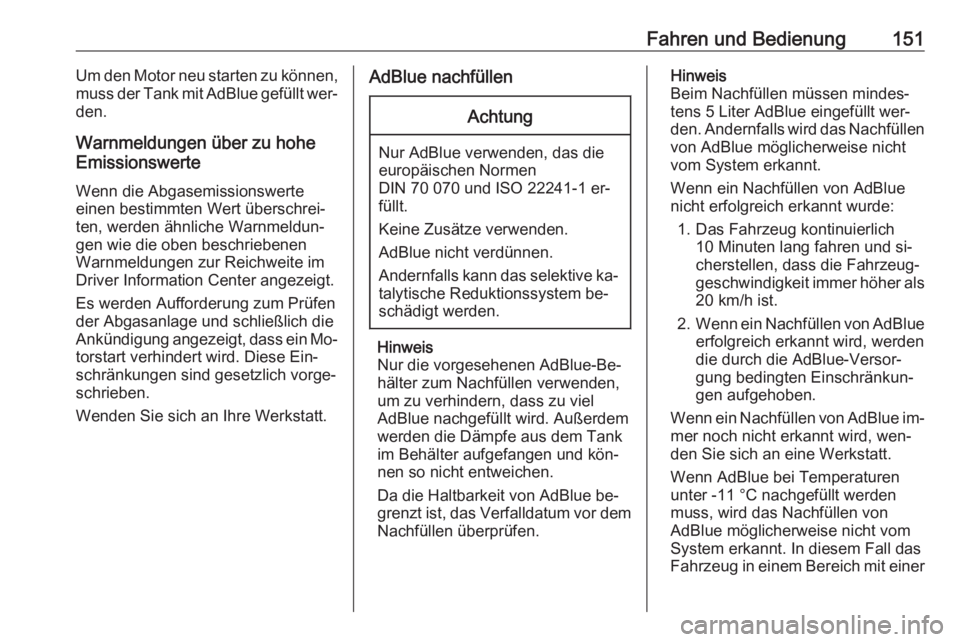

Fahren und Bedienung151Um den Motor neu starten zu können,
muss der Tank mit AdBlue gefüllt wer‐
den.
Warnmeldungen über zu hohe
Emissionswerte
Wenn die Abgasemissionswerte
einen bestimmten Wert überschrei‐
ten, werden ähnliche Warnmeldun‐
gen wie die oben beschriebenen
Warnmeldungen zur Reichweite im
Driver Information Center angezeigt.
Es werden Aufforderung zum Prüfen
der Abgasanlage und schließlich die
Ankündigung angezeigt, dass ein Mo‐
torstart verhindert wird. Diese Ein‐
schränkungen sind gesetzlich vorge‐
schrieben.
Wenden Sie sich an Ihre Werkstatt.AdBlue nachfüllenAchtung
Nur AdBlue verwenden, das die
europäischen Normen
DIN 70 070 und ISO 22241-1 er‐
füllt.
Keine Zusätze verwenden.
AdBlue nicht verdünnen.
Andernfalls kann das selektive ka‐ talytische Reduktionssystem be‐schädigt werden.
Hinweis
Nur die vorgesehenen AdBlue-Be‐
hälter zum Nachfüllen verwenden,
um zu verhindern, dass zu viel
AdBlue nachgefüllt wird. Außerdem
werden die Dämpfe aus dem Tank
im Behälter aufgefangen und kön‐ nen so nicht entweichen.
Da die Haltbarkeit von AdBlue be‐
grenzt ist, das Verfalldatum vor dem Nachfüllen überprüfen.
Hinweis
Beim Nachfüllen müssen mindes‐
tens 5 Liter AdBlue eingefüllt wer‐
den. Andernfalls wird das Nachfüllen
von AdBlue möglicherweise nicht
vom System erkannt.
Wenn ein Nachfüllen von AdBlue
nicht erfolgreich erkannt wurde:
1. Das Fahrzeug kontinuierlich 10 Minuten lang fahren und si‐
cherstellen, dass die Fahrzeug‐
geschwindigkeit immer höher als
20 km/h ist.
2. Wenn ein Nachfüllen von AdBlue
erfolgreich erkannt wird, werden
die durch die AdBlue-Versor‐
gung bedingten Einschränkun‐
gen aufgehoben.
Wenn ein Nachfüllen von AdBlue im‐ mer noch nicht erkannt wird, wen‐
den Sie sich an eine Werkstatt.
Wenn AdBlue bei Temperaturen
unter -11 °C nachgefüllt werden muss, wird das Nachfüllen von
AdBlue möglicherweise nicht vom
System erkannt. In diesem Fall das
Fahrzeug in einem Bereich mit einer
Page 154 of 275

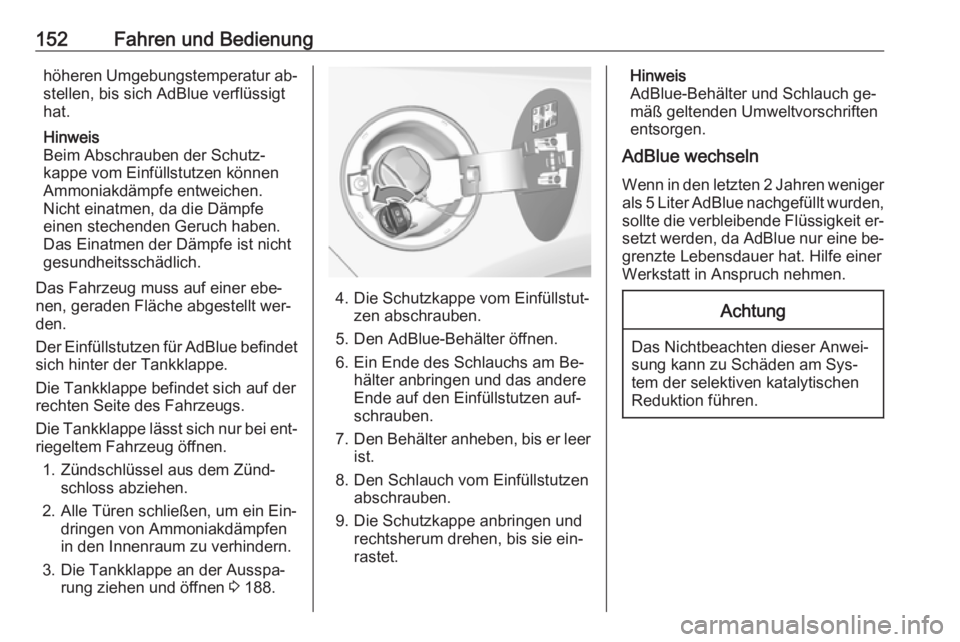

152Fahren und Bedienunghöheren Umgebungstemperatur ab‐stellen, bis sich AdBlue verflüssigt
hat.
Hinweis
Beim Abschrauben der Schutz‐
kappe vom Einfüllstutzen können
Ammoniakdämpfe entweichen.
Nicht einatmen, da die Dämpfe
einen stechenden Geruch haben.
Das Einatmen der Dämpfe ist nicht gesundheitsschädlich.
Das Fahrzeug muss auf einer ebe‐
nen, geraden Fläche abgestellt wer‐
den.
Der Einfüllstutzen für AdBlue befindet sich hinter der Tankklappe.
Die Tankklappe befindet sich auf der
rechten Seite des Fahrzeugs.
Die Tankklappe lässt sich nur bei ent‐
riegeltem Fahrzeug öffnen.
1. Zündschlüssel aus dem Zünd‐ schloss abziehen.
2. Alle Türen schließen, um ein Ein‐ dringen von Ammoniakdämpfen
in den Innenraum zu verhindern.
3. Die Tankklappe an der Ausspa‐ rung ziehen und öffnen 3 188.
4. Die Schutzkappe vom Einfüllstut‐
zen abschrauben.
5. Den AdBlue-Behälter öffnen.
6. Ein Ende des Schlauchs am Be‐ hälter anbringen und das andere
Ende auf den Einfüllstutzen auf‐
schrauben.
7. Den Behälter anheben, bis er leer
ist.
8. Den Schlauch vom Einfüllstutzen abschrauben.
9. Die Schutzkappe anbringen und rechtsherum drehen, bis sie ein‐
rastet.
Hinweis
AdBlue-Behälter und Schlauch ge‐
mäß geltenden Umweltvorschriften
entsorgen.
AdBlue wechseln
Wenn in den letzten 2 Jahren weniger
als 5 Liter AdBlue nachgefüllt wurden,
sollte die verbleibende Flüssigkeit er‐ setzt werden, da AdBlue nur eine be‐
grenzte Lebensdauer hat. Hilfe einer
Werkstatt in Anspruch nehmen.Achtung
Das Nichtbeachten dieser Anwei‐
sung kann zu Schäden am Sys‐
tem der selektiven katalytischen
Reduktion führen.
Page 155 of 275

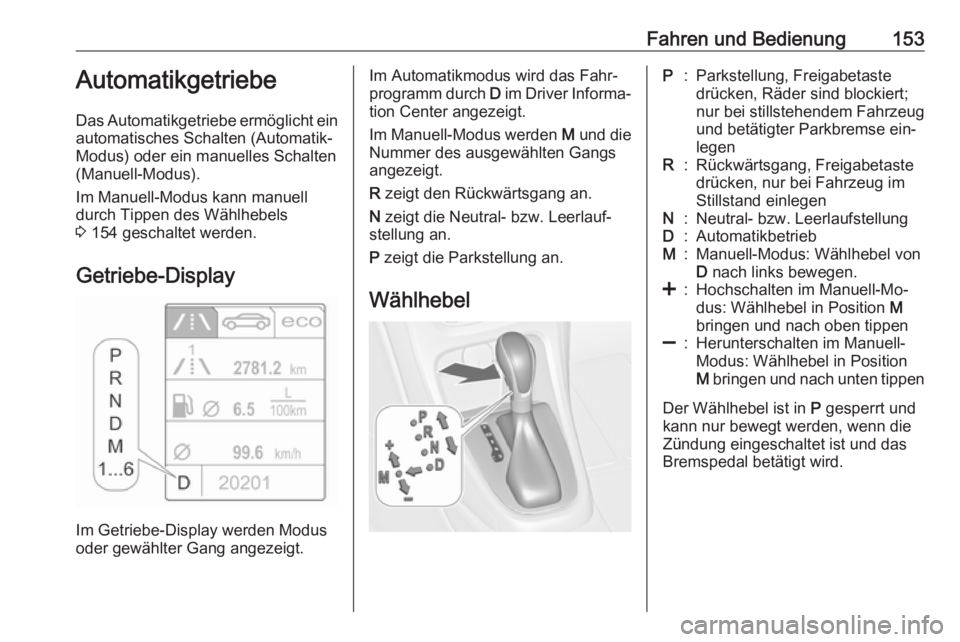

Fahren und Bedienung153Automatikgetriebe
Das Automatikgetriebe ermöglicht ein
automatisches Schalten (Automatik-
Modus) oder ein manuelles Schalten
(Manuell-Modus).
Im Manuell-Modus kann manuell
durch Tippen des Wählhebels
3 154 geschaltet werden.
Getriebe-Display
Im Getriebe-Display werden Modus
oder gewählter Gang angezeigt.
Im Automatikmodus wird das Fahr‐
programm durch D im Driver Informa‐
tion Center angezeigt.
Im Manuell-Modus werden M und die
Nummer des ausgewählten Gangs
angezeigt.
R zeigt den Rückwärtsgang an.
N zeigt die Neutral- bzw. Leerlauf‐
stellung an.
P zeigt die Parkstellung an.
WählhebelP:Parkstellung, Freigabetaste
drücken, Räder sind blockiert;
nur bei stillstehendem Fahrzeug
und betätigter Parkbremse ein‐
legenR:Rückwärtsgang, Freigabetaste
drücken, nur bei Fahrzeug im
Stillstand einlegenN:Neutral- bzw. LeerlaufstellungD:AutomatikbetriebM:Manuell-Modus: Wählhebel von
D nach links bewegen.<:Hochschalten im Manuell-Mo‐
dus: Wählhebel in Position M
bringen und nach oben tippen]:Herunterschalten im Manuell-
Modus: Wählhebel in Position
M bringen und nach unten tippen
Der Wählhebel ist in P gesperrt und
kann nur bewegt werden, wenn die Zündung eingeschaltet ist und das
Bremspedal betätigt wird.
Page 156 of 275

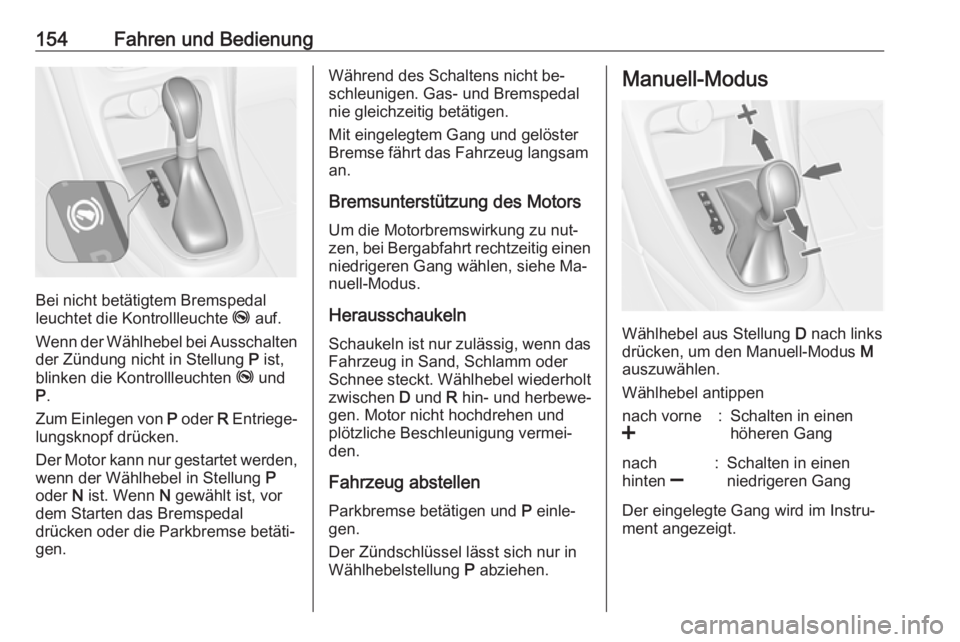

154Fahren und Bedienung
Bei nicht betätigtem Bremspedal
leuchtet die Kontrollleuchte j auf.
Wenn der Wählhebel bei Ausschalten
der Zündung nicht in Stellung P ist,
blinken die Kontrollleuchten j und
P .
Zum Einlegen von P oder R Entriege‐
lungsknopf drücken.
Der Motor kann nur gestartet werden,
wenn der Wählhebel in Stellung P
oder N ist. Wenn N gewählt ist, vor
dem Starten das Bremspedal
drücken oder die Parkbremse betäti‐ gen.
Während des Schaltens nicht be‐schleunigen. Gas- und Bremspedal
nie gleichzeitig betätigen.
Mit eingelegtem Gang und gelöster
Bremse fährt das Fahrzeug langsam
an.
Bremsunterstützung des Motors Um die Motorbremswirkung zu nut‐
zen, bei Bergabfahrt rechtzeitig einen
niedrigeren Gang wählen, siehe Ma‐
nuell-Modus.
Herausschaukeln Schaukeln ist nur zulässig, wenn das
Fahrzeug in Sand, Schlamm oder
Schnee steckt. Wählhebel wiederholt
zwischen D und R hin- und herbewe‐
gen. Motor nicht hochdrehen und
plötzliche Beschleunigung vermei‐
den.
Fahrzeug abstellen Parkbremse betätigen und P einle‐
gen.
Der Zündschlüssel lässt sich nur in
Wählhebelstellung P abziehen.Manuell-Modus
Wählhebel aus Stellung D nach links
drücken, um den Manuell-Modus M
auszuwählen.
Wählhebel antippen
nach vorne
<:Schalten in einen
höheren Gangnach
hinten ]:Schalten in einen
niedrigeren Gang
Der eingelegte Gang wird im Instru‐
ment angezeigt.
Page 157 of 275

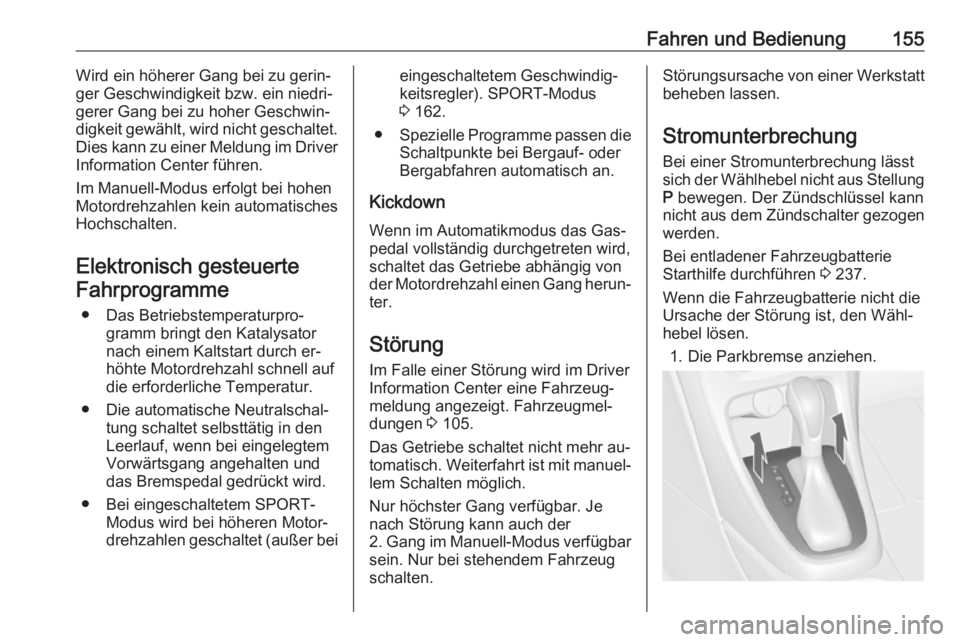

Fahren und Bedienung155Wird ein höherer Gang bei zu gerin‐
ger Geschwindigkeit bzw. ein niedri‐
gerer Gang bei zu hoher Geschwin‐
digkeit gewählt, wird nicht geschaltet.
Dies kann zu einer Meldung im Driver Information Center führen.
Im Manuell-Modus erfolgt bei hohen Motordrehzahlen kein automatisches
Hochschalten.
Elektronisch gesteuerte Fahrprogramme
● Das Betriebstemperaturpro‐ gramm bringt den Katalysator
nach einem Kaltstart durch er‐
höhte Motordrehzahl schnell auf
die erforderliche Temperatur.
● Die automatische Neutralschal‐ tung schaltet selbsttätig in den
Leerlauf, wenn bei eingelegtem
Vorwärtsgang angehalten und
das Bremspedal gedrückt wird.
● Bei eingeschaltetem SPORT- Modus wird bei höheren Motor‐
drehzahlen geschaltet (außer beieingeschaltetem Geschwindig‐
keitsregler). SPORT-Modus
3 162.
● Spezielle Programme passen die
Schaltpunkte bei Bergauf- oder
Bergabfahren automatisch an.
Kickdown Wenn im Automatikmodus das Gas‐
pedal vollständig durchgetreten wird,
schaltet das Getriebe abhängig von
der Motordrehzahl einen Gang herun‐
ter.
Störung Im Falle einer Störung wird im Driver
Information Center eine Fahrzeug‐
meldung angezeigt. Fahrzeugmel‐
dungen 3 105.
Das Getriebe schaltet nicht mehr au‐ tomatisch. Weiterfahrt ist mit manuel‐ lem Schalten möglich.
Nur höchster Gang verfügbar. Je
nach Störung kann auch der
2. Gang im Manuell-Modus verfügbar sein. Nur bei stehendem Fahrzeug
schalten.Störungsursache von einer Werkstatt
beheben lassen.
Stromunterbrechung Bei einer Stromunterbrechung lässt
sich der Wählhebel nicht aus Stellung P bewegen. Der Zündschlüssel kann
nicht aus dem Zündschalter gezogen
werden.
Bei entladener Fahrzeugbatterie
Starthilfe durchführen 3 237.
Wenn die Fahrzeugbatterie nicht die Ursache der Störung ist, den Wähl‐
hebel lösen.
1. Die Parkbremse anziehen.
Page 158 of 275

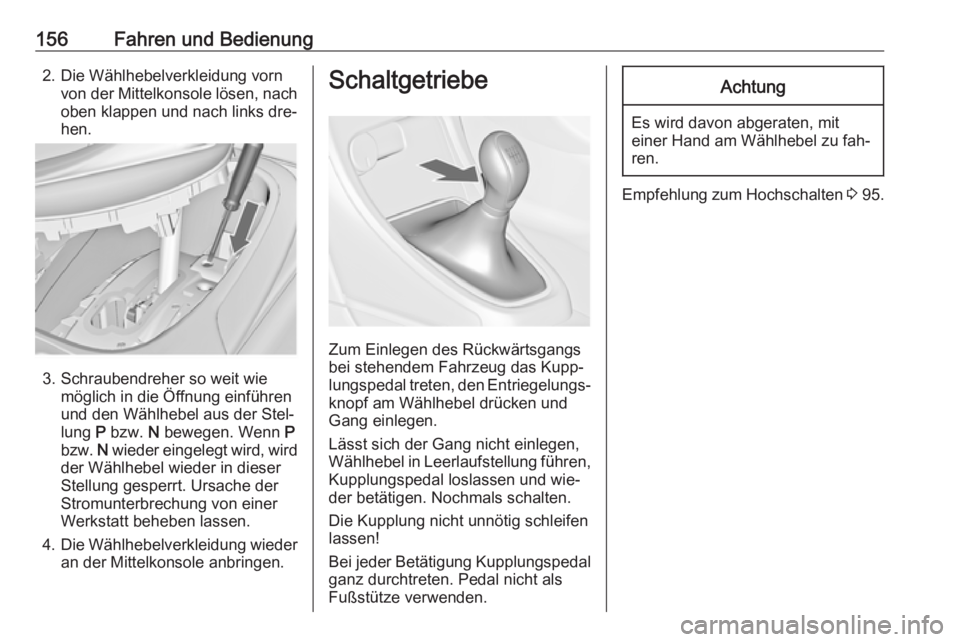

156Fahren und Bedienung2. Die Wählhebelverkleidung vornvon der Mittelkonsole lösen, nachoben klappen und nach links dre‐hen.
3. Schraubendreher so weit wie möglich in die Öffnung einführen
und den Wählhebel aus der Stel‐
lung P bzw. N bewegen. Wenn P
bzw. N wieder eingelegt wird, wird
der Wählhebel wieder in dieser
Stellung gesperrt. Ursache der
Stromunterbrechung von einer
Werkstatt beheben lassen.
4. Die Wählhebelverkleidung wieder
an der Mittelkonsole anbringen.
Schaltgetriebe
Zum Einlegen des Rückwärtsgangs
bei stehendem Fahrzeug das Kupp‐
lungspedal treten, den Entriegelungs‐ knopf am Wählhebel drücken und
Gang einlegen.
Lässt sich der Gang nicht einlegen,
Wählhebel in Leerlaufstellung führen,
Kupplungspedal loslassen und wie‐
der betätigen. Nochmals schalten.
Die Kupplung nicht unnötig schleifen
lassen!
Bei jeder Betätigung Kupplungspedal ganz durchtreten. Pedal nicht als
Fußstütze verwenden.
Achtung
Es wird davon abgeraten, mit einer Hand am Wählhebel zu fah‐
ren.
Empfehlung zum Hochschalten 3 95.
Page 159 of 275

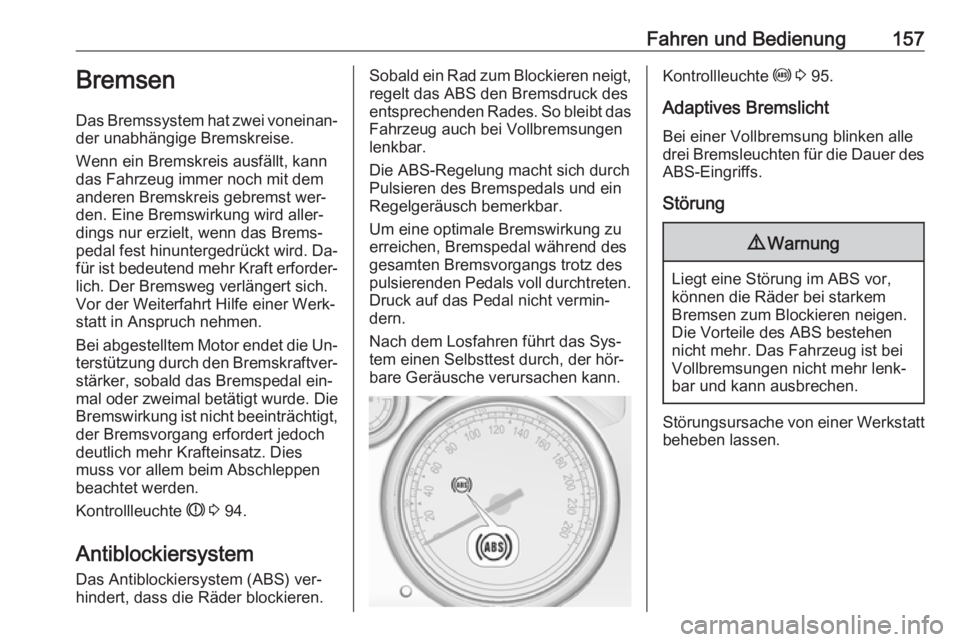

Fahren und Bedienung157Bremsen
Das Bremssystem hat zwei voneinan‐
der unabhängige Bremskreise.
Wenn ein Bremskreis ausfällt, kann
das Fahrzeug immer noch mit dem
anderen Bremskreis gebremst wer‐
den. Eine Bremswirkung wird aller‐
dings nur erzielt, wenn das Brems‐
pedal fest hinuntergedrückt wird. Da‐
für ist bedeutend mehr Kraft erforder‐ lich. Der Bremsweg verlängert sich.
Vor der Weiterfahrt Hilfe einer Werk‐
statt in Anspruch nehmen.
Bei abgestelltem Motor endet die Un‐ terstützung durch den Bremskraftver‐stärker, sobald das Bremspedal ein‐
mal oder zweimal betätigt wurde. Die
Bremswirkung ist nicht beeinträchtigt, der Bremsvorgang erfordert jedoch
deutlich mehr Krafteinsatz. Dies
muss vor allem beim Abschleppen
beachtet werden.
Kontrollleuchte R 3 94.
Antiblockiersystem Das Antiblockiersystem (ABS) ver‐
hindert, dass die Räder blockieren.Sobald ein Rad zum Blockieren neigt,
regelt das ABS den Bremsdruck des
entsprechenden Rades. So bleibt das
Fahrzeug auch bei Vollbremsungen
lenkbar.
Die ABS-Regelung macht sich durch
Pulsieren des Bremspedals und ein
Regelgeräusch bemerkbar.
Um eine optimale Bremswirkung zu
erreichen, Bremspedal während des
gesamten Bremsvorgangs trotz des
pulsierenden Pedals voll durchtreten. Druck auf das Pedal nicht vermin‐
dern.
Nach dem Losfahren führt das Sys‐
tem einen Selbsttest durch, der hör‐
bare Geräusche verursachen kann.Kontrollleuchte u 3 95.
Adaptives Bremslicht Bei einer Vollbremsung blinken alle
drei Bremsleuchten für die Dauer des
ABS-Eingriffs.
Störung9 Warnung
Liegt eine Störung im ABS vor,
können die Räder bei starkem
Bremsen zum Blockieren neigen.
Die Vorteile des ABS bestehen
nicht mehr. Das Fahrzeug ist bei
Vollbremsungen nicht mehr lenk‐
bar und kann ausbrechen.
Störungsursache von einer Werkstatt
beheben lassen.
Page 160 of 275

158Fahren und BedienungParkbremse
Manuelle Parkbremse9 Warnung
Parkbremse immer ohne Betäti‐
gung des Entriegelungsknopfes
fest anziehen; bei Gefälle oder
Steigung so fest wie möglich an‐
ziehen.
Zum Lösen der Parkbremse Hebel etwas anheben, Entriegelungs‐
knopf drücken, Hebel ganz sen‐
ken.
Um die Betätigungskräfte der
Parkbremse zu verringern, gleich‐ zeitig das Bremspedal betätigen.
Kontrollleuchte R 3 94.
Elektrische Parkbremse
Bei stillstehendem Fahrzeug
betätigen
9 Warnung
Schalter m ca. eine Sekunde lang
ziehen. Die elektrische Park‐
bremse wird automatisch mit ent‐
sprechender Kraft betätigt. Für
maximale Bremskraft, z. B. beim
Parken mit Anhänger oder auf Ab‐
hängen, Schalter m zweimal zie‐
hen.
Wenn die Kontrollleuchte m auf‐
leuchtet, ist die elektrische Park‐
bremse aktiviert 3 94.
Die elektrische Parkbremse kann im‐
mer betätigt werden, auch bei ausge‐ schalteter Zündung.
Die elektrische Parkbremse nicht zu
oft bei abgestelltem Motor betätigen,
da dadurch die Fahrzeugbatterie ent‐
laden wird.
Vor dem Verlassen des Fahrzeugs
den Status der elektrischen Park‐
bremse überprüfen. Kontrollleuchte
m 3 94.
Lösen
Zündung einschalten. Bremspedal
treten und halten, dann Schalter m
drücken.
Wegfahrfunktion
Fahrzeuge mit Schaltgetriebe: Wenn
das Kupplungspedal gedrückt und
dann leicht gelöst und anschließend
