OPEL CASCADA 2016.5 Betriebsanleitung (in German)

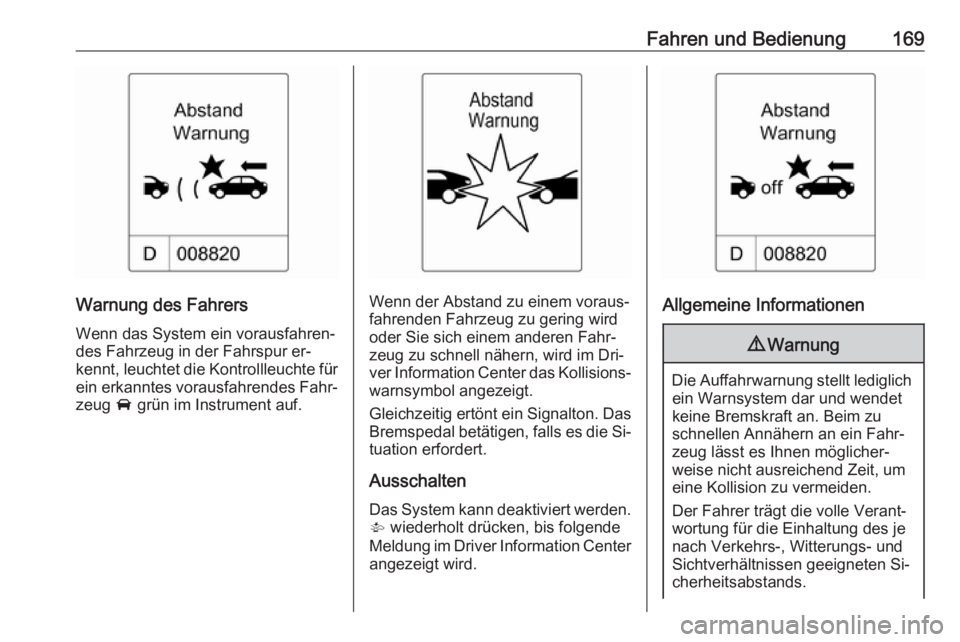

Fahren und Bedienung169
Warnung des FahrersWenn das System ein vorausfahren‐
des Fahrzeug in der Fahrspur er‐ kennt, leuchtet die Kontrollleuchte für
ein erkanntes vorausfahrendes Fahr‐
zeug A grün im Instrument auf.Wenn der Abstand zu einem voraus‐
fahrenden Fahrzeug zu gering wird oder Sie sich einem anderen Fahr‐
zeug zu schnell nähern, wird im Dri‐
ver Information Center das Kollisions‐ warnsymbol angezeigt.
Gleichzeitig ertönt ein Signalton. Das
Bremspedal betätigen, falls es die Si‐ tuation erfordert.
AusschaltenDas System kann deaktiviert werden.
V wiederholt drücken, bis folgende
Meldung im Driver Information Center angezeigt wird.Allgemeine Informationen
9 Warnung
Die Auffahrwarnung stellt lediglich
ein Warnsystem dar und wendet
keine Bremskraft an. Beim zu
schnellen Annähern an ein Fahr‐
zeug lässt es Ihnen möglicher‐
weise nicht ausreichend Zeit, um
eine Kollision zu vermeiden.
Der Fahrer trägt die volle Verant‐
wortung für die Einhaltung des je
nach Verkehrs-, Witterungs- und
Sichtverhältnissen geeigneten Si‐
cherheitsabstands.

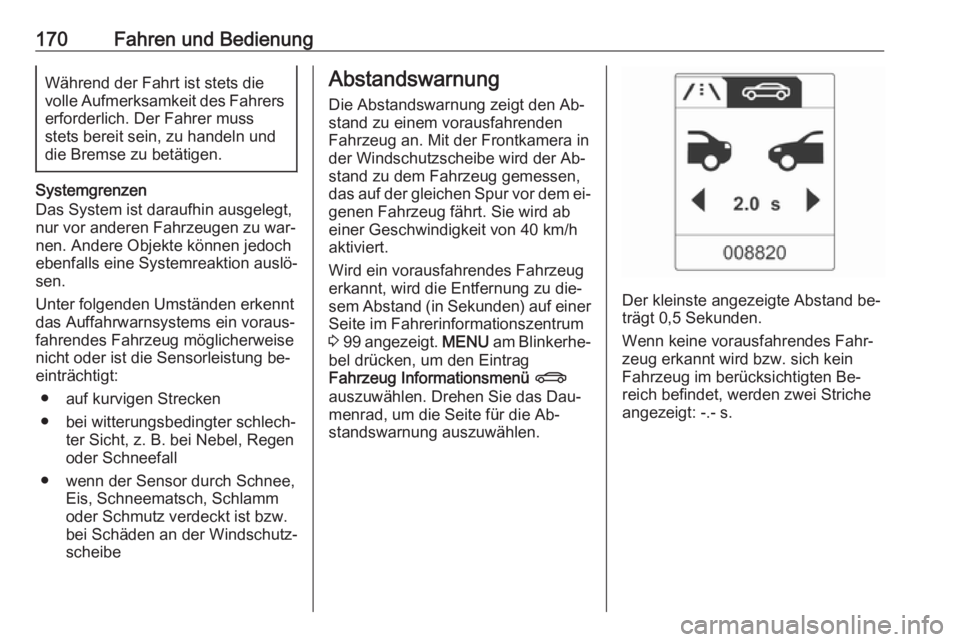

170Fahren und BedienungWährend der Fahrt ist stets die
volle Aufmerksamkeit des Fahrers
erforderlich. Der Fahrer muss
stets bereit sein, zu handeln und
die Bremse zu betätigen.
Systemgrenzen
Das System ist daraufhin ausgelegt,
nur vor anderen Fahrzeugen zu war‐ nen. Andere Objekte können jedoch
ebenfalls eine Systemreaktion auslö‐
sen.
Unter folgenden Umständen erkennt
das Auffahrwarnsystems ein voraus‐
fahrendes Fahrzeug möglicherweise
nicht oder ist die Sensorleistung be‐
einträchtigt:
● auf kurvigen Strecken
● bei witterungsbedingter schlech‐ ter Sicht, z. B. bei Nebel, Regen
oder Schneefall
● wenn der Sensor durch Schnee, Eis, Schneematsch, Schlamm
oder Schmutz verdeckt ist bzw.
bei Schäden an der Windschutz‐ scheibe
Abstandswarnung
Die Abstandswarnung zeigt den Ab‐
stand zu einem vorausfahrenden
Fahrzeug an. Mit der Frontkamera in
der Windschutzscheibe wird der Ab‐
stand zu dem Fahrzeug gemessen,
das auf der gleichen Spur vor dem ei‐
genen Fahrzeug fährt. Sie wird ab
einer Geschwindigkeit von 40 km/h
aktiviert.
Wird ein vorausfahrendes Fahrzeug
erkannt, wird die Entfernung zu die‐
sem Abstand (in Sekunden) auf einer Seite im Fahrerinformationszentrum
3 99 angezeigt. MENU am Blinkerhe‐
bel drücken, um den Eintrag
Fahrzeug Informationsmenü X
auszuwählen. Drehen Sie das Dau‐ menrad, um die Seite für die Ab‐
standswarnung auszuwählen.
Der kleinste angezeigte Abstand be‐
trägt 0,5 Sekunden.
Wenn keine vorausfahrendes Fahr‐
zeug erkannt wird bzw. sich kein
Fahrzeug im berücksichtigten Be‐
reich befindet, werden zwei Striche
angezeigt: -.- s.

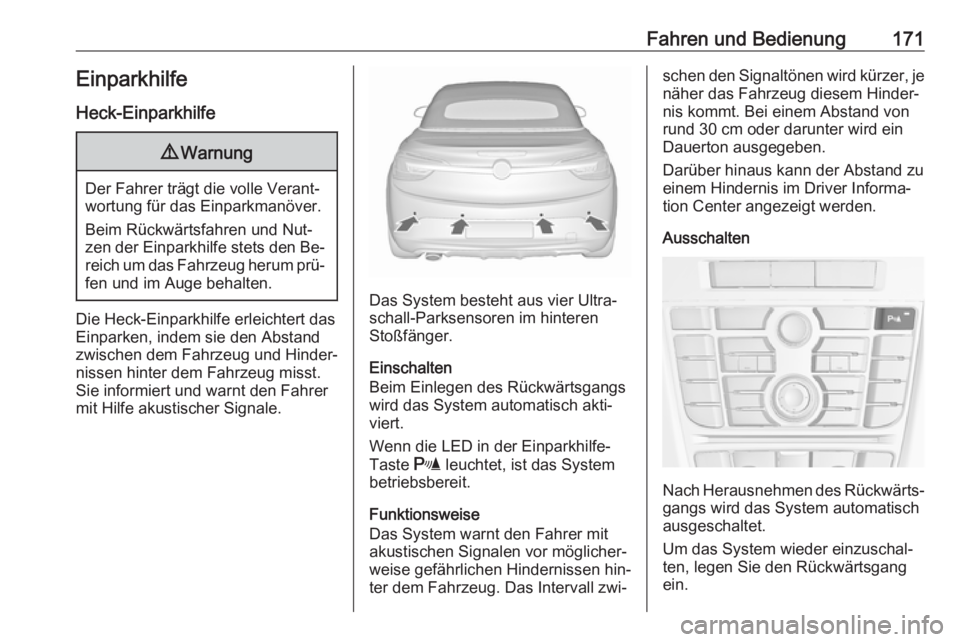

Fahren und Bedienung171Einparkhilfe
Heck-Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Einparkmanöver.
Beim Rückwärtsfahren und Nut‐
zen der Einparkhilfe stets den Be‐ reich um das Fahrzeug herum prü‐
fen und im Auge behalten.
Die Heck-Einparkhilfe erleichtert das
Einparken, indem sie den Abstand
zwischen dem Fahrzeug und Hinder‐
nissen hinter dem Fahrzeug misst.
Sie informiert und warnt den Fahrer
mit Hilfe akustischer Signale.
Das System besteht aus vier Ultra‐
schall-Parksensoren im hinteren
Stoßfänger.
Einschalten
Beim Einlegen des Rückwärtsgangs
wird das System automatisch akti‐
viert.
Wenn die LED in der Einparkhilfe-
Taste r leuchtet, ist das System
betriebsbereit.
Funktionsweise
Das System warnt den Fahrer mit
akustischen Signalen vor möglicher‐
weise gefährlichen Hindernissen hin‐
ter dem Fahrzeug. Das Intervall zwi‐
schen den Signaltönen wird kürzer, je
näher das Fahrzeug diesem Hinder‐
nis kommt. Bei einem Abstand von
rund 30 cm oder darunter wird ein
Dauerton ausgegeben.
Darüber hinaus kann der Abstand zu
einem Hindernis im Driver Informa‐
tion Center angezeigt werden.
Ausschalten
Nach Herausnehmen des Rückwärts‐
gangs wird das System automatisch
ausgeschaltet.
Um das System wieder einzuschal‐ ten, legen Sie den Rückwärtsgang ein.

172Fahren und BedienungEs lässt sich außerdem durch
Drücken der Einparkhilfe-Taste r
manuell deaktivieren.
Bei ausgeschaltetem System geht die LED in der Taste aus.
Außerdem wird Parkassistent
ausgeschaltet im DIC angezeigt,
wenn das System manuell ausge‐
schaltet wird.
Störung
Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände wie eisbedeck‐
ten Sensoren nicht funktioniert, wird
eine Meldung im Driver Information
Center angezeigt.
Fahrzeugmeldungen 3 105.Front-Heck-Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Einparkmanöver.
Während der Nutzung der Ein‐
parkhilfe beim Vor- oder Rück‐
wärtsfahren stets den Bereich um
das Fahrzeug herum überprüfen
und im Auge behalten.

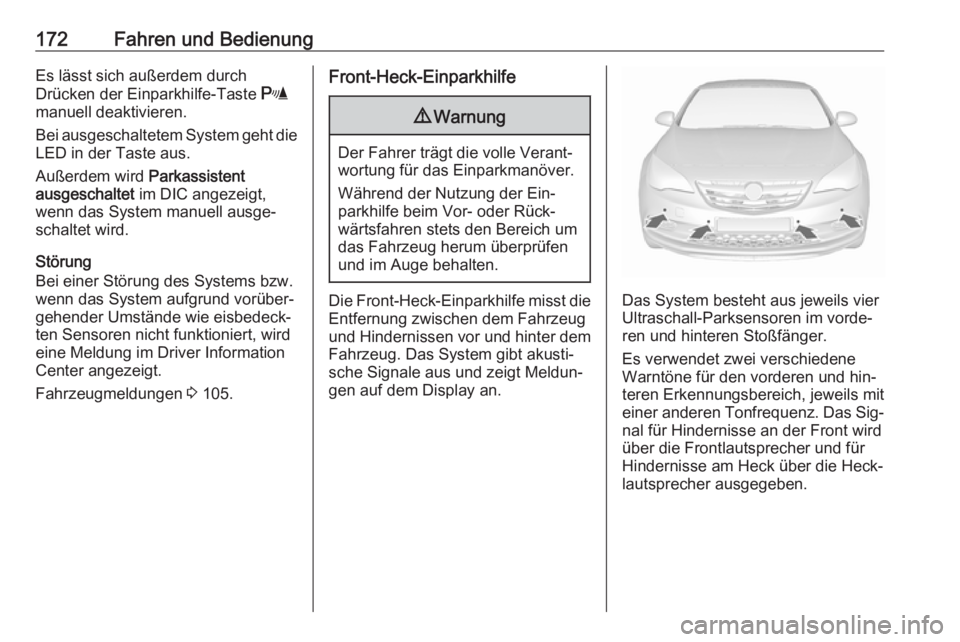

Die Front-Heck-Einparkhilfe misst die Entfernung zwischen dem Fahrzeug
und Hindernissen vor und hinter dem
Fahrzeug. Das System gibt akusti‐
sche Signale aus und zeigt Meldun‐
gen auf dem Display an.Das System besteht aus jeweils vier
Ultraschall-Parksensoren im vorde‐
ren und hinteren Stoßfänger.
Es verwendet zwei verschiedene
Warntöne für den vorderen und hin‐
teren Erkennungsbereich, jeweils mit
einer anderen Tonfrequenz. Das Sig‐ nal für Hindernisse an der Front wird
über die Frontlautsprecher und für
Hindernisse am Heck über die Heck‐
lautsprecher ausgegeben.

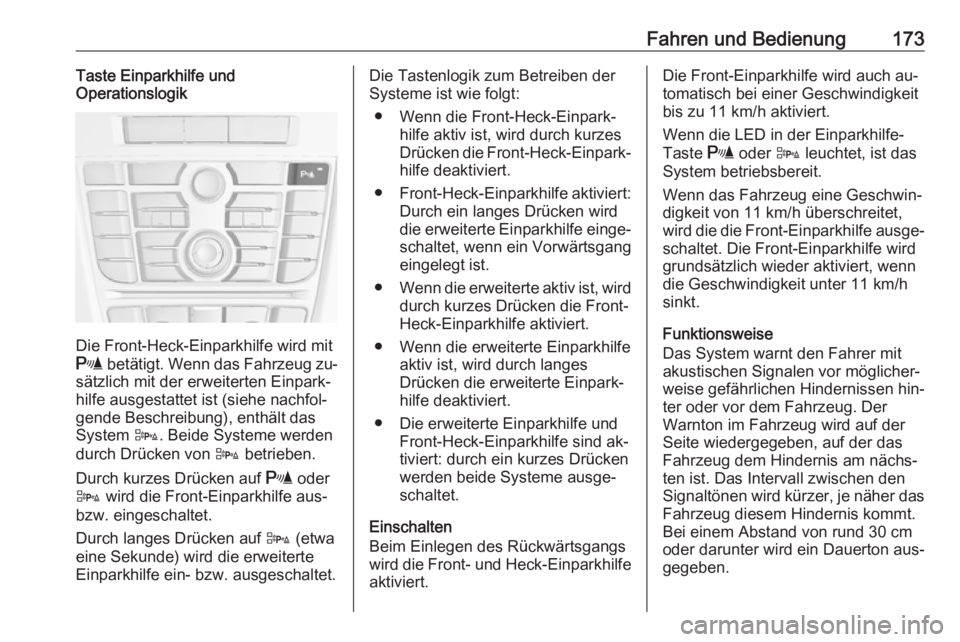

Fahren und Bedienung173Taste Einparkhilfe und
Operationslogik
Die Front-Heck-Einparkhilfe wird mit
r betätigt. Wenn das Fahrzeug zu‐
sätzlich mit der erweiterten Einpark‐
hilfe ausgestattet ist (siehe nachfol‐
gende Beschreibung), enthält das
System D. Beide Systeme werden
durch Drücken von D betrieben.
Durch kurzes Drücken auf r oder
D wird die Front-Einparkhilfe aus-
bzw. eingeschaltet.
Durch langes Drücken auf D (etwa
eine Sekunde) wird die erweiterte
Einparkhilfe ein- bzw. ausgeschaltet.
Die Tastenlogik zum Betreiben der
Systeme ist wie folgt:
● Wenn die Front-Heck-Einpark‐ hilfe aktiv ist, wird durch kurzes
Drücken die Front-Heck-Einpark‐ hilfe deaktiviert.
● Front-Heck-Einparkhilfe aktiviert:
Durch ein langes Drücken wird
die erweiterte Einparkhilfe einge‐ schaltet, wenn ein Vorwärtsgang
eingelegt ist.
● Wenn die erweiterte aktiv ist, wird
durch kurzes Drücken die Front-
Heck-Einparkhilfe aktiviert.
● Wenn die erweiterte Einparkhilfe aktiv ist, wird durch langes
Drücken die erweiterte Einpark‐
hilfe deaktiviert.
● Die erweiterte Einparkhilfe und Front-Heck-Einparkhilfe sind ak‐tiviert: durch ein kurzes Drücken
werden beide Systeme ausge‐
schaltet.
Einschalten
Beim Einlegen des Rückwärtsgangs
wird die Front- und Heck-Einparkhilfe
aktiviert.Die Front-Einparkhilfe wird auch au‐
tomatisch bei einer Geschwindigkeit
bis zu 11 km/h aktiviert.
Wenn die LED in der Einparkhilfe-
Taste r oder D leuchtet, ist das
System betriebsbereit.
Wenn das Fahrzeug eine Geschwin‐
digkeit von 11 km/h überschreitet,
wird die die Front-Einparkhilfe ausge‐ schaltet. Die Front-Einparkhilfe wird
grundsätzlich wieder aktiviert, wenn
die Geschwindigkeit unter 11 km/h
sinkt.
Funktionsweise
Das System warnt den Fahrer mit
akustischen Signalen vor möglicher‐
weise gefährlichen Hindernissen hin‐
ter oder vor dem Fahrzeug. Der
Warnton im Fahrzeug wird auf der Seite wiedergegeben, auf der das
Fahrzeug dem Hindernis am nächs‐
ten ist. Das Intervall zwischen den
Signaltönen wird kürzer, je näher das
Fahrzeug diesem Hindernis kommt.
Bei einem Abstand von rund 30 cm
oder darunter wird ein Dauerton aus‐
gegeben.

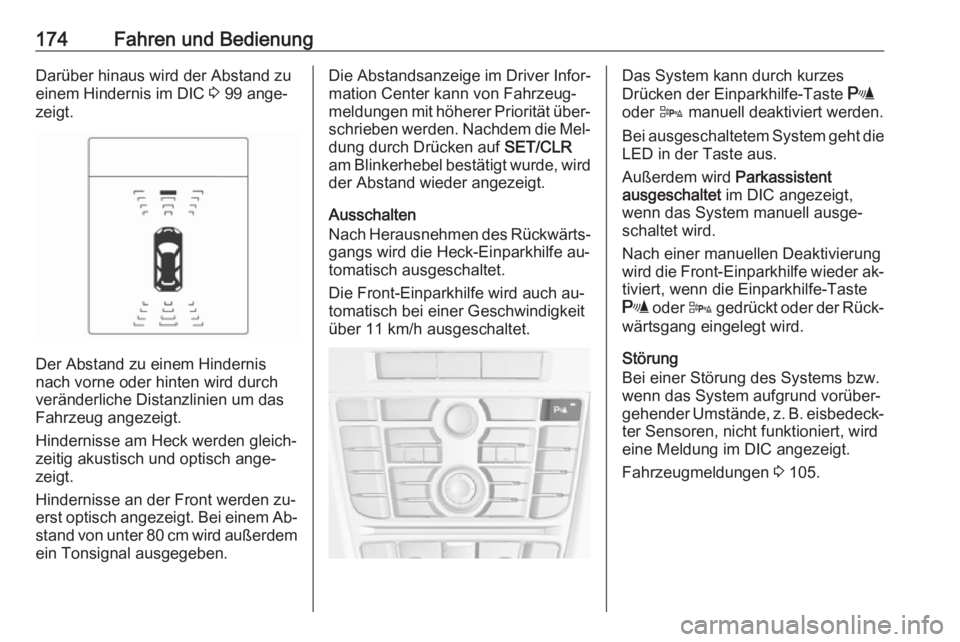

174Fahren und BedienungDarüber hinaus wird der Abstand zueinem Hindernis im DIC 3 99 ange‐
zeigt.
Der Abstand zu einem Hindernis
nach vorne oder hinten wird durch
veränderliche Distanzlinien um das
Fahrzeug angezeigt.
Hindernisse am Heck werden gleich‐
zeitig akustisch und optisch ange‐
zeigt.
Hindernisse an der Front werden zu‐
erst optisch angezeigt. Bei einem Ab‐
stand von unter 80 cm wird außerdem
ein Tonsignal ausgegeben.
Die Abstandsanzeige im Driver Infor‐ mation Center kann von Fahrzeug‐
meldungen mit höherer Priorität über‐
schrieben werden. Nachdem die Mel‐ dung durch Drücken auf SET/CLR
am Blinkerhebel bestätigt wurde, wird
der Abstand wieder angezeigt.
Ausschalten
Nach Herausnehmen des Rückwärts‐
gangs wird die Heck-Einparkhilfe au‐
tomatisch ausgeschaltet.
Die Front-Einparkhilfe wird auch au‐
tomatisch bei einer Geschwindigkeit
über 11 km/h ausgeschaltet.Das System kann durch kurzes
Drücken der Einparkhilfe-Taste r
oder D manuell deaktiviert werden.
Bei ausgeschaltetem System geht die LED in der Taste aus.
Außerdem wird Parkassistent
ausgeschaltet im DIC angezeigt,
wenn das System manuell ausge‐
schaltet wird.
Nach einer manuellen Deaktivierung
wird die Front-Einparkhilfe wieder ak‐
tiviert, wenn die Einparkhilfe-Taste
r oder D gedrückt oder der Rück‐
wärtsgang eingelegt wird.
Störung
Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände, z. B. eisbedeck‐
ter Sensoren, nicht funktioniert, wird
eine Meldung im DIC angezeigt.
Fahrzeugmeldungen 3 105.

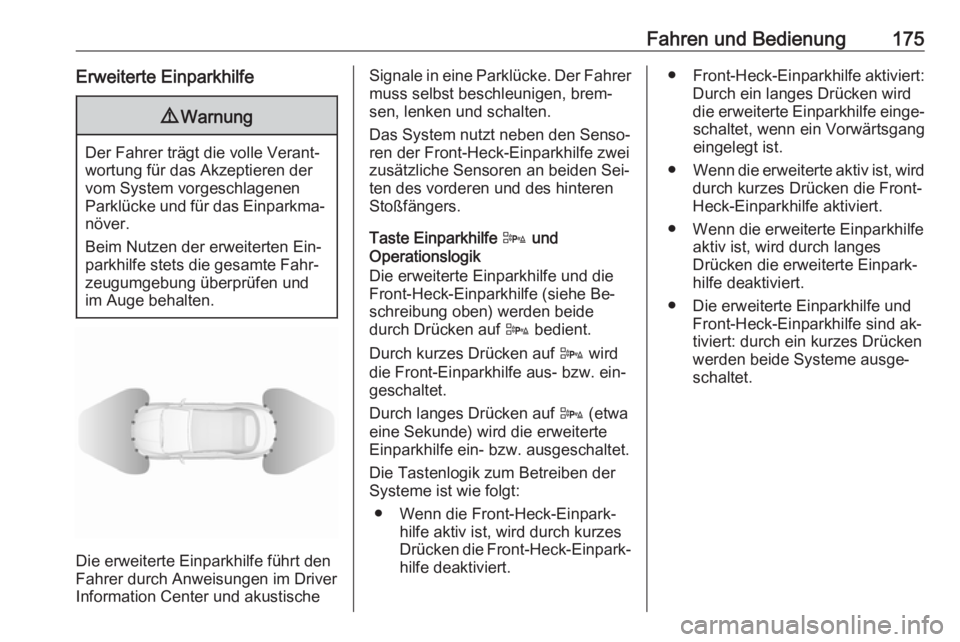

Fahren und Bedienung175Erweiterte Einparkhilfe9Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Akzeptieren der vom System vorgeschlagenen
Parklücke und für das Einparkma‐ növer.
Beim Nutzen der erweiterten Ein‐
parkhilfe stets die gesamte Fahr‐
zeugumgebung überprüfen und
im Auge behalten.
Die erweiterte Einparkhilfe führt den
Fahrer durch Anweisungen im Driver
Information Center und akustische
Signale in eine Parklücke. Der Fahrer muss selbst beschleunigen, brem‐
sen, lenken und schalten.
Das System nutzt neben den Senso‐ ren der Front-Heck-Einparkhilfe zwei
zusätzliche Sensoren an beiden Sei‐
ten des vorderen und des hinteren
Stoßfängers.
Taste Einparkhilfe D und
Operationslogik
Die erweiterte Einparkhilfe und die
Front-Heck-Einparkhilfe (siehe Be‐
schreibung oben) werden beide
durch Drücken auf D bedient.
Durch kurzes Drücken auf D wird
die Front-Einparkhilfe aus- bzw. ein‐
geschaltet.
Durch langes Drücken auf D (etwa
eine Sekunde) wird die erweiterte
Einparkhilfe ein- bzw. ausgeschaltet.
Die Tastenlogik zum Betreiben der
Systeme ist wie folgt:
● Wenn die Front-Heck-Einpark‐ hilfe aktiv ist, wird durch kurzes
Drücken die Front-Heck-Einpark‐ hilfe deaktiviert.● Front-Heck-Einparkhilfe aktiviert:
Durch ein langes Drücken wird die erweiterte Einparkhilfe einge‐ schaltet, wenn ein Vorwärtsgang
eingelegt ist.
● Wenn die erweiterte aktiv ist, wird
durch kurzes Drücken die Front-
Heck-Einparkhilfe aktiviert.
● Wenn die erweiterte Einparkhilfe aktiv ist, wird durch langes
Drücken die erweiterte Einpark‐
hilfe deaktiviert.
● Die erweiterte Einparkhilfe und Front-Heck-Einparkhilfe sind ak‐tiviert: durch ein kurzes Drücken
werden beide Systeme ausge‐
schaltet.

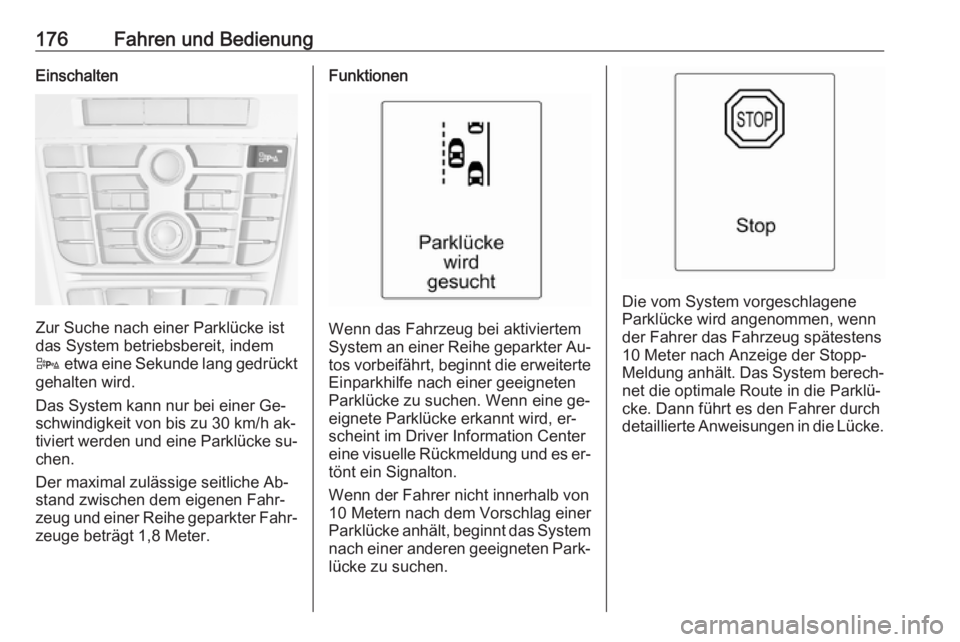

176Fahren und BedienungEinschalten
Zur Suche nach einer Parklücke ist
das System betriebsbereit, indem
D etwa eine Sekunde lang gedrückt
gehalten wird.
Das System kann nur bei einer Ge‐
schwindigkeit von bis zu 30 km/h ak‐
tiviert werden und eine Parklücke su‐
chen.
Der maximal zulässige seitliche Ab‐ stand zwischen dem eigenen Fahr‐
zeug und einer Reihe geparkter Fahr‐
zeuge beträgt 1,8 Meter.
Funktionen
Wenn das Fahrzeug bei aktiviertem
System an einer Reihe geparkter Au‐ tos vorbeifährt, beginnt die erweiterte
Einparkhilfe nach einer geeigneten
Parklücke zu suchen. Wenn eine ge‐
eignete Parklücke erkannt wird, er‐
scheint im Driver Information Center
eine visuelle Rückmeldung und es er‐ tönt ein Signalton.
Wenn der Fahrer nicht innerhalb von
10 Metern nach dem Vorschlag einer
Parklücke anhält, beginnt das System
nach einer anderen geeigneten Park‐ lücke zu suchen.
Die vom System vorgeschlagene
Parklücke wird angenommen, wenn
der Fahrer das Fahrzeug spätestens
10 Meter nach Anzeige der Stopp-
Meldung anhält. Das System berech‐ net die optimale Route in die Parklü‐
cke. Dann führt es den Fahrer durch
detaillierte Anweisungen in die Lücke.

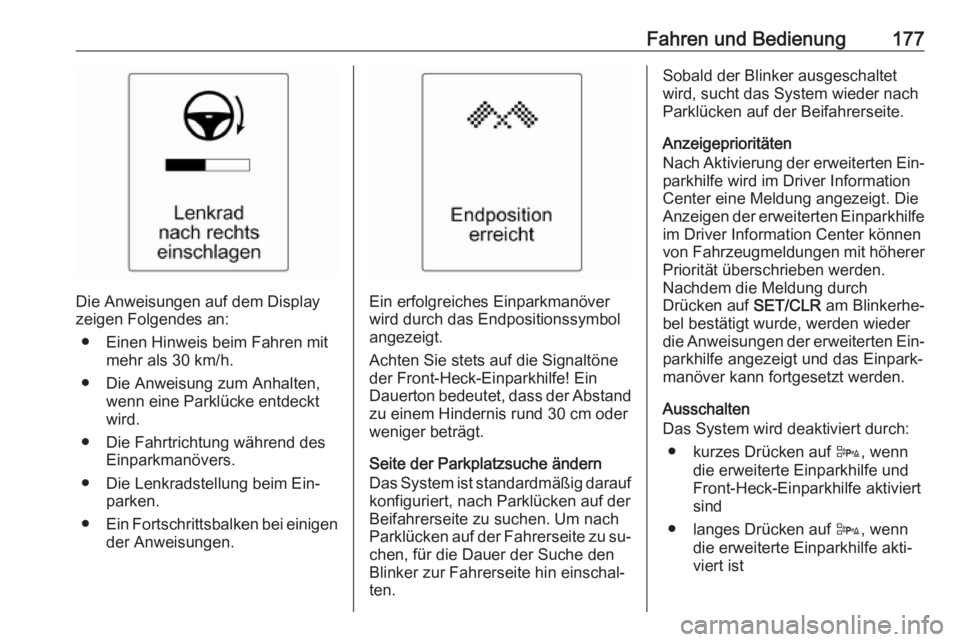

Fahren und Bedienung177
Die Anweisungen auf dem Display
zeigen Folgendes an:
● Einen Hinweis beim Fahren mit mehr als 30 km/h.
● Die Anweisung zum Anhalten, wenn eine Parklücke entdeckt
wird.
● Die Fahrtrichtung während des Einparkmanövers.
● Die Lenkradstellung beim Ein‐ parken.
● Ein Fortschrittsbalken bei einigen
der Anweisungen.Ein erfolgreiches Einparkmanöver
wird durch das Endpositionssymbol
angezeigt.
Achten Sie stets auf die Signaltöne
der Front-Heck-Einparkhilfe! Ein
Dauerton bedeutet, dass der Abstand
zu einem Hindernis rund 30 cm oder
weniger beträgt.
Seite der Parkplatzsuche ändern
Das System ist standardmäßig darauf konfiguriert, nach Parklücken auf der
Beifahrerseite zu suchen. Um nach
Parklücken auf der Fahrerseite zu su‐
chen, für die Dauer der Suche den
Blinker zur Fahrerseite hin einschal‐
ten.
Sobald der Blinker ausgeschaltet
wird, sucht das System wieder nach
Parklücken auf der Beifahrerseite.
Anzeigeprioritäten
Nach Aktivierung der erweiterten Ein‐
parkhilfe wird im Driver Information
Center eine Meldung angezeigt. Die
Anzeigen der erweiterten Einparkhilfe im Driver Information Center könnenvon Fahrzeugmeldungen mit höherer
Priorität überschrieben werden.
Nachdem die Meldung durch
Drücken auf SET/CLR am Blinkerhe‐
bel bestätigt wurde, werden wieder
die Anweisungen der erweiterten Ein‐ parkhilfe angezeigt und das Einpark‐manöver kann fortgesetzt werden.
Ausschalten
Das System wird deaktiviert durch:
● kurzes Drücken auf D, wenn
die erweiterte Einparkhilfe und
Front-Heck-Einparkhilfe aktiviert
sind
● langes Drücken auf D, wenn
die erweiterte Einparkhilfe akti‐
viert ist

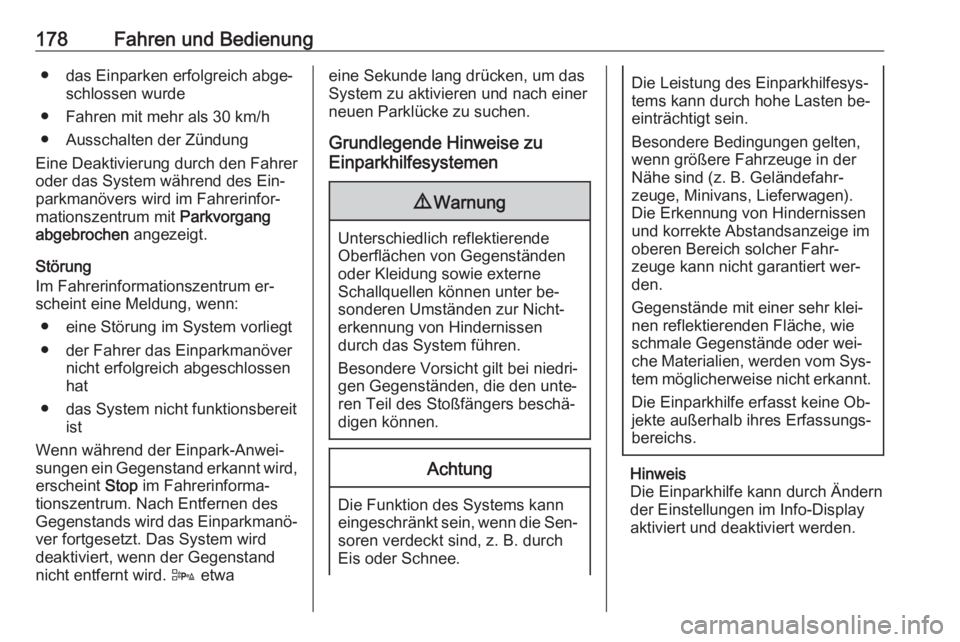

178Fahren und Bedienung● das Einparken erfolgreich abge‐schlossen wurde
● Fahren mit mehr als 30 km/h
● Ausschalten der Zündung
Eine Deaktivierung durch den Fahrer
oder das System während des Ein‐
parkmanövers wird im Fahrerinfor‐
mationszentrum mit Parkvorgang
abgebrochen angezeigt.
Störung
Im Fahrerinformationszentrum er‐
scheint eine Meldung, wenn:
● eine Störung im System vorliegt
● der Fahrer das Einparkmanöver nicht erfolgreich abgeschlossen
hat
● das System nicht funktionsbereit ist
Wenn während der Einpark-Anwei‐
sungen ein Gegenstand erkannt wird,
erscheint Stop im Fahrerinforma‐
tionszentrum. Nach Entfernen des
Gegenstands wird das Einparkmanö‐ ver fortgesetzt. Das System wird
deaktiviert, wenn der Gegenstand
nicht entfernt wird. D etwaeine Sekunde lang drücken, um das
System zu aktivieren und nach einer
neuen Parklücke zu suchen.
Grundlegende Hinweise zu
Einparkhilfesystemen9 Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter be‐
sonderen Umständen zur Nicht‐
erkennung von Hindernissen
durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐
ren Teil des Stoßfängers beschä‐
digen können.
Achtung
Die Funktion des Systems kann eingeschränkt sein, wenn die Sen‐
soren verdeckt sind, z. B. durch Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten be‐
einträchtigt sein.
Besondere Bedingungen gelten,
wenn größere Fahrzeuge in der
Nähe sind (z. B. Geländefahr‐
zeuge, Minivans, Lieferwagen).
Die Erkennung von Hindernissen
und korrekte Abstandsanzeige im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert wer‐
den.
Gegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
schmale Gegenstände oder wei‐
che Materialien, werden vom Sys‐ tem möglicherweise nicht erkannt.
Die Einparkhilfe erfasst keine Ob‐
jekte außerhalb ihres Erfassungs‐
bereichs.
Hinweis
Die Einparkhilfe kann durch Ändern
der Einstellungen im Info-Display
aktiviert und deaktiviert werden.
