OPEL CASCADA 2016.5 Gebruikershandleiding (in Dutch)

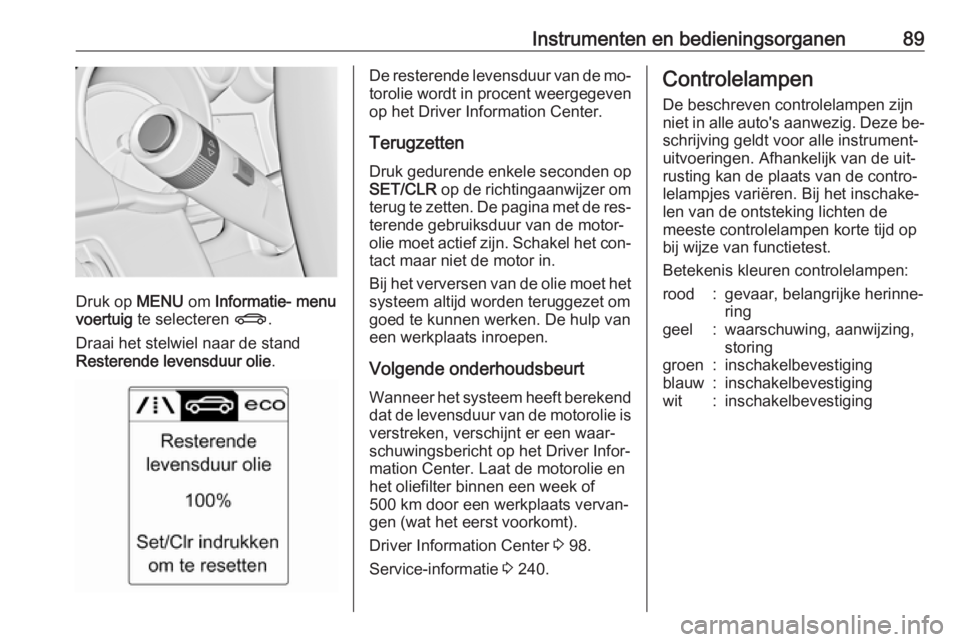

Instrumenten en bedieningsorganen89
Druk op MENU om Informatie- menu
voertuig te selecteren X.
Draai het stelwiel naar de stand
Resterende levensduur olie .
De resterende levensduur van de mo‐
torolie wordt in procent weergegeven op het Driver Information Center.
Terugzetten
Druk gedurende enkele seconden op SET/CLR op de richtingaanwijzer om
terug te zetten. De pagina met de res‐ terende gebruiksduur van de motor‐
olie moet actief zijn. Schakel het con‐
tact maar niet de motor in.
Bij het verversen van de olie moet het systeem altijd worden teruggezet om
goed te kunnen werken. De hulp van
een werkplaats inroepen.
Volgende onderhoudsbeurt Wanneer het systeem heeft berekend
dat de levensduur van de motorolie is
verstreken, verschijnt er een waar‐ schuwingsbericht op het Driver Infor‐
mation Center. Laat de motorolie en
het oliefilter binnen een week of
500 km door een werkplaats vervan‐
gen (wat het eerst voorkomt).
Driver Information Center 3 98.
Service-informatie 3 240.Controlelampen
De beschreven controlelampen zijn
niet in alle auto's aanwezig. Deze be‐
schrijving geldt voor alle instrument‐
uitvoeringen. Afhankelijk van de uit‐
rusting kan de plaats van de contro‐
lelampjes variëren. Bij het inschake‐
len van de ontsteking lichten de
meeste controlelampen korte tijd op
bij wijze van functietest.
Betekenis kleuren controlelampen:rood:gevaar, belangrijke herinne‐
ringgeel:waarschuwing, aanwijzing,
storinggroen:inschakelbevestigingblauw:inschakelbevestigingwit:inschakelbevestiging

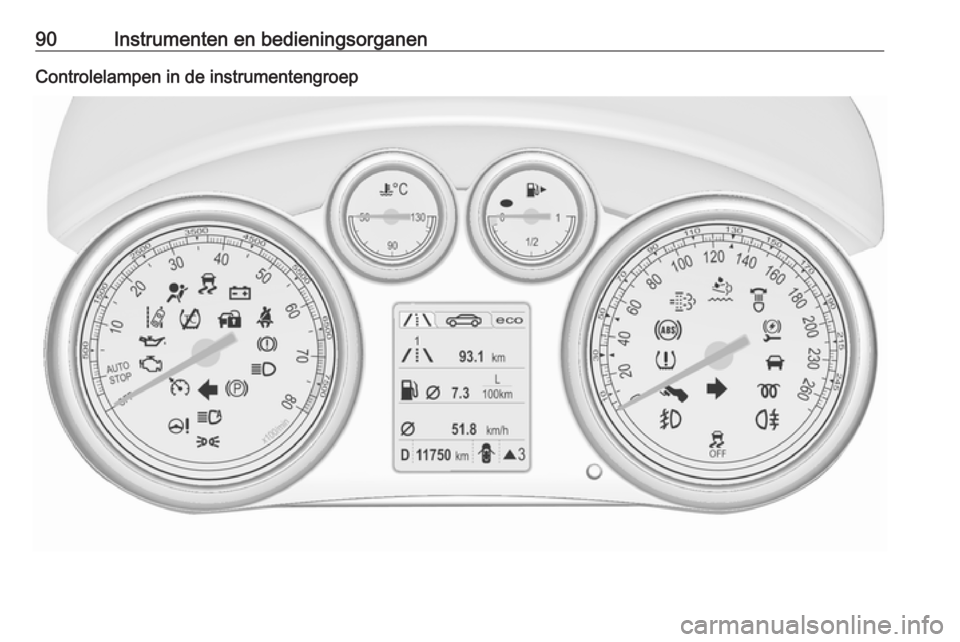

90Instrumenten en bedieningsorganenControlelampen in de instrumentengroep

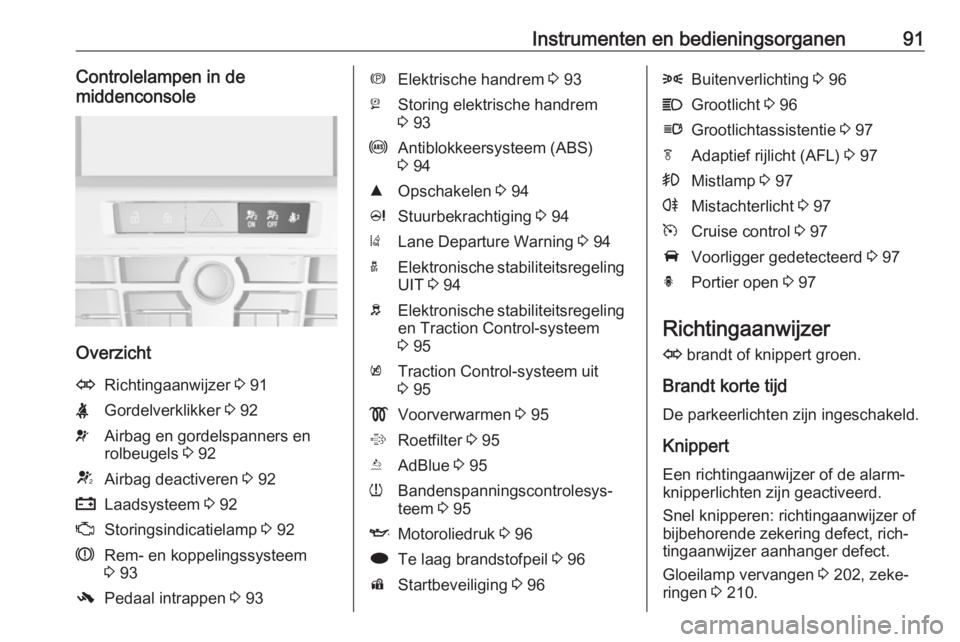

Instrumenten en bedieningsorganen91Controlelampen in de
middenconsole
Overzicht
ORichtingaanwijzer 3 91XGordelverklikker 3 92vAirbag en gordelspanners en
rolbeugels 3 92VAirbag deactiveren 3 92pLaadsysteem 3 92ZStoringsindicatielamp 3 92RRem- en koppelingssysteem
3 93-Pedaal intrappen 3 93mElektrische handrem 3 93jStoring elektrische handrem
3 93uAntiblokkeersysteem (ABS)
3 94ROpschakelen 3 94cStuurbekrachtiging 3 94)Lane Departure Warning 3 94aElektronische stabiliteitsregeling
UIT 3 94bElektronische stabiliteitsregeling
en Traction Control-systeem
3 95kTraction Control-systeem uit
3 95!Voorverwarmen 3 95%Roetfilter 3 95YAdBlue 3 95wBandenspanningscontrolesys‐
teem 3 95IMotoroliedruk 3 96iTe laag brandstofpeil 3 96dStartbeveiliging 3 968Buitenverlichting 3 96CGrootlicht 3 96lGrootlichtassistentie 3 97fAdaptief rijlicht (AFL) 3 97>Mistlamp 3 97rMistachterlicht 3 97mCruise control 3 97AVoorligger gedetecteerd 3 97hPortier open 3 97
Richtingaanwijzer
O brandt of knippert groen.
Brandt korte tijd De parkeerlichten zijn ingeschakeld.
Knippert
Een richtingaanwijzer of de alarm‐
knipperlichten zijn geactiveerd.
Snel knipperen: richtingaanwijzer of
bijbehorende zekering defect, rich‐
tingaanwijzer aanhanger defect.
Gloeilamp vervangen 3 202, zeke‐
ringen 3 210.

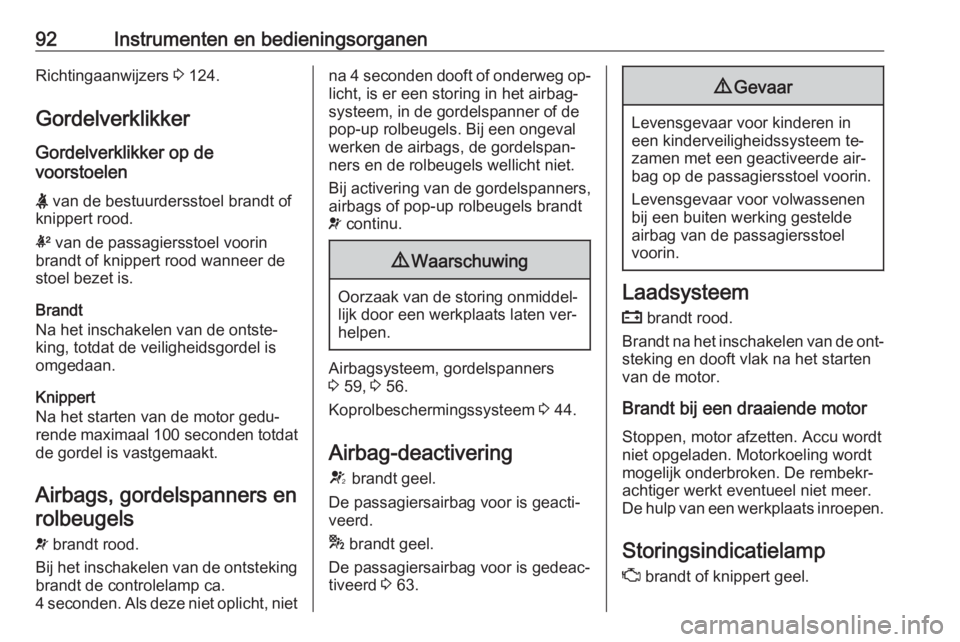

92Instrumenten en bedieningsorganenRichtingaanwijzers 3 124.
Gordelverklikker Gordelverklikker op de
voorstoelen
X van de bestuurdersstoel brandt of
knippert rood.
k van de passagiersstoel voorin
brandt of knippert rood wanneer de stoel bezet is.
Brandt
Na het inschakelen van de ontste‐
king, totdat de veiligheidsgordel is
omgedaan.
Knippert
Na het starten van de motor gedu‐ rende maximaal 100 seconden totdat
de gordel is vastgemaakt.
Airbags, gordelspanners en
rolbeugels
v brandt rood.
Bij het inschakelen van de ontsteking
brandt de controlelamp ca.
4 seconden. Als deze niet oplicht, nietna 4 seconden dooft of onderweg op‐ licht, is er een storing in het airbag‐
systeem, in de gordelspanner of de
pop-up rolbeugels. Bij een ongeval
werken de airbags, de gordelspan‐
ners en de rolbeugels wellicht niet.
Bij activering van de gordelspanners, airbags of pop-up rolbeugels brandt
v continu.9 Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten ver‐
helpen.
Airbagsysteem, gordelspanners
3 59, 3 56.
Koprolbeschermingssysteem 3 44.
Airbag-deactivering V brandt geel.
De passagiersairbag voor is geacti‐ veerd.
* brandt geel.
De passagiersairbag voor is gedeac‐
tiveerd 3 63.
9 Gevaar
Levensgevaar voor kinderen in
een kinderveiligheidssysteem te‐
zamen met een geactiveerde air‐
bag op de passagiersstoel voorin.
Levensgevaar voor volwassenen
bij een buiten werking gestelde
airbag van de passagiersstoel
voorin.
Laadsysteem
p brandt rood.
Brandt na het inschakelen van de ont‐
steking en dooft vlak na het starten
van de motor.
Brandt bij een draaiende motor
Stoppen, motor afzetten. Accu wordt
niet opgeladen. Motorkoeling wordt
mogelijk onderbroken. De rembekr‐
achtiger werkt eventueel niet meer.
De hulp van een werkplaats inroepen.
Storingsindicatielamp
Z brandt of knippert geel.

Instrumenten en bedieningsorganen93Brandt na het inschakelen van de ont‐
steking en dooft vlak na het starten
van de motor.
Brandt bij een draaiende motor
Storing in het uitlaatgasreinigingssys‐ teem. De toegestane emissiewaar‐
den worden mogelijk overschreden.
Onmiddellijk de hulp van een werk‐
plaats inroepen.
Knippert bij een draaiende motor
Storing die schade aan de katalysator kan veroorzaken. Gas terugnemen
totdat de lamp niet meer knippert. On‐ middellijk de hulp van een werkplaats
inroepen.
Rem- en
koppelingssysteem
R brandt rood.
Het rem- en koppelingsvloeistofpeil is te laag 3 200.9 Waarschuwing
Stoppen. De auto meteen stilzet‐
ten. De hulp van een werkplaats
inroepen.
Brandt nadat de ontsteking is inge‐
schakeld en de handbediende hand‐
rem is aangetrokken 3 156.
Pedaal intrappen
- brandt of knippert geel.
Brandt
Rempedaal moet worden ingetrapt
om de elektrische handrem los te zet‐ ten 3 156.
Trap het koppelingspedaal in om de
motor in de stand Autostop te starten.
Stop-startsysteem 3 143.
Knippert
Trap het koppelingspedaal in om de
motor in het algemeen te starten 3 17,
3 141.
Bij sommige versies verschijnt het be‐
richt 'Pedaal intrappen' op het Driver
Information Center 3 104.
Elektrische handrem
m brandt of knippert rood.
Brandt Elektrische handrem is aangetrokken
3 156.
Knippert Elektrische handrem is niet helemaal
aangetrokken of losgezet. Schakel de ontsteking in, trap het rempedaal in
en probeer het systeem te resetten
door de elektrische handrem eerst los
te zetten en daarna aan te trekken.
Blijft m knipperen, rijd dan niet door
en roep de hulp van een werkplaats
in.
Storing elektrische handrem
j brandt of knippert geel.

94Instrumenten en bedieningsorganenBrandtElektrische handrem werkt niet opti‐
maal 3 156.
Knippert
Elektrische handrem staat in de ser‐
vicemodus. Stop de auto, trek de
elektrische handrem aan en zet deze
los om de rem te resetten.9 Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten ver‐
helpen.
Antiblokkeersysteem (ABS)
u brandt geel.
Brandt na het inschakelen van de ont‐ steking enkele seconden. Het sys‐
teem is na het doven van het contro‐
lelampje klaar voor gebruik.
Als de controlelamp na enkele secon‐
den niet dooft of als tijdens de rit gaat
branden, dan zit er een storing in het
ABS-systeem. Het remsysteem blijft
normaal werken, maar zonder ABS-
regeling.
Antiblokkeersysteem 3 155.
Opschakelen R met het nummer van de naastho‐
gere versnelling wordt aangegeven of verschijnt als volledige pagina op het
Driver Information Center wanneer
opschakelen omwille van het brand‐
stofverbruik wordt aanbevolen.
EcoFlex rijhulp 3 98.
Stuurbekrachtiging
c brandt geel.
Gaat branden met verminderde
stuurbekrachtiging
De stuurbekrachtiging wordt vermin‐
derd door oververhitting van het sys‐ teem. De controlelamp gaat uit wan‐
neer het systeem is afgekoeld.
Stop-startsysteem 3 143.Gaat branden met
uitgeschakelde
stuurbekrachtiging
Storing in het stuurbekrachtigings‐
systeem. De hulp van een werkplaats inroepen.
Lane Departure Warning
) brandt groen of knippert geel.
Brandt groen Systeem wordt ingeschakeld en is
gebruiksklaar.
Knippert geel
Systeem herkent een onbedoelde
verandering van rijstrook.
Elektronischestabiliteitsregeling UIT
n brandt geel.
Het systeem wordt gedeactiveerd.

Instrumenten en bedieningsorganen95Elektronische stabiliteitsre‐geling en Traction Control-systeem
b brandt of knippert geel.
Knippert Het systeem is actief ingeschakeld.
Het motorvermogen kan worden be‐
grensd en de auto kan automatisch
iets worden afgeremd.
Brandt Er zit een storing in het systeem. Erverschijnt een waarschuwingsbericht
op het Driver Information Center. Ver‐
der rijden is mogelijk. Het systeem is
buiten werking. De rijstabiliteit kan
echter afhankelijk van de staat van
het wegdek verslechteren.
Oorzaak van de storing onmiddellijk
door een werkplaats laten verhelpen.
Elektronische stabiliteitsregeling
(ESC) 3 159, Traction Control-sys‐
teem (TC) 3 158.Traction Control-systeem
UIT
k brandt geel.
Het systeem wordt gedeactiveerd.
Voorverwarming ! brandt geel.
De voorverwarming is geactiveerd.
Wordt alleen bij lage buitentempera‐
turen ingeschakeld.
Roetfilter
% brandt of knippert geel.
Het dieselpartikelfilter moet gerege‐
nereerd worden.
Blijven rijden totdat % dooft. Laat het
motortoerental zo mogelijk niet onder
2000 omw/min dalen.
Brandt Het dieselpartikelfilter is vol. Start het
regeneratieproces zo spoedig moge‐
lijk.Knippert
Het maximale vulniveau van het filter
is bereikt. Start het regeneratieproces
onmiddellijk om schade aan de motor te voorkomen.
Roetfilter 3 146, Stop-startsysteem
3 143.
AdBlue
Y knippert geel.
Het AdBlue-peil is te laag. Vul AdBlue
spoedig bij om te voorkomen dat de
motor niet start.
AdBlue 3 147.
Bandenspanningscontrole‐ systeem
w brandt of knippert geel.
Brandt Banden verliezen spanning. Meteen
stoppen en bandenspanning contro‐
leren.

96Instrumenten en bedieningsorganenKnippert
Storing in het systeem of montage
van een wiel zonder druksensor (bijv. reservewiel). Na 60–90 seconden
brandt de controlelamp continu. De
hulp van een werkplaats inroepen.
Bandenspanningscontrolesysteem
3 217.
Motoroliedruk
I brandt rood.
Brandt na het inschakelen van de ont‐ steking en dooft vlak na het starten
van de motor.
Brandt bij een draaiende motorVoorzichtig
Motorsmering wordt mogelijk on‐
derbroken. Dit kan aanleiding ge‐
ven tot motorschade en/of tot het
blokkeren van de aandrijfwielen.
1. Koppelingspedaal bedienen.
2. Versnellingsbak in neutrale stand zetten, keuzehendel in stand N
zetten.
3. Zo spoedig mogelijk de verkeers‐ stroom verlaten zonder hierbij an‐dere weggebruikers te hinderen.
4. Contact uitschakelen.9 Waarschuwing
Bij uitgeschakelde motor gaat
remmen en sturen aanmerkelijk zwaarder. Tijdens een Autostop
werkt de rembekrachtigingseen‐
heid nog altijd.
Verwijder de sleutel niet voordat de auto stilstaat, anders kan het
stuurslot onverwacht ingescha‐
keld worden.
Het oliepeil controleren alvorens de hulp van een werkplaats in te roepen
3 197.
Te laag brandstofpeil i brandt of knippert geel.
Brandt Peil in brandstoftank is te laag.
Knippert
Brandstofvoorraad opgebruikt. On‐
middellijk bijtanken. Tank nooit leeg‐
rijden.
Katalysator 3 147.
Dieselbrandstofsysteem ontluchten
3 202.
Startbeveiliging d knippert geel.
Storing in de startbeveiliging. De mo‐
tor kan niet worden gestart.
Rijverlichting
8 brandt groen.
De rijverlichting is ingeschakeld
3 116.
Grootlicht C brandt blauw.
Brandt wanneer het grootlicht aan is
of tijdens een lichtsignaal 3 118 of
wanneer het grootlicht aan is met
grootlichtassistentie of intelligent ver‐
lichtingssysteem 3 120.

Instrumenten en bedieningsorganen97Grootlichtassistentie
l brandt groen.
De grootlichtassistentie of het intelli‐
gent verlichtingssysteem is geacti‐
veerd 3 118, 3 120.
Adaptive Forward Lighting
f brandt of knippert geel.
Brandt Storing in het systeem.
De hulp van een werkplaats inroepen.
Knippert Systeem overgeschakeld op symme‐
trisch dimlicht.
Controlelamp f knippert na het in‐
schakelen van de ontsteking ca.
4 seconden om u eraan te herinneren dat het systeem is geactiveerd
3 119.
Automatische verlichting 3 117.
Mistlamp > brandt groen.De voorste mistlampen zijn ingescha‐
keld 3 124.
Mistachterlicht
r brandt geel.
Het mistachterlicht is ingeschakeld
3 125.
Cruise control
m brandt wit of groen.
Brandt wit
Het systeem is ingeschakeld.
Brandt groen
Cruise control is actief.
Cruise control 3 162.
Voorligger gedetecteerd A brandt groen.
Er is een voertuig in dezelfde rijstrook gedetecteerd.
Frontaanrijdingswaarschuwing
3 165.Portier open
h brandt als symbool op het Driver
Information Center als een portier of
het kofferdeksel open staat.

98Instrumenten en bedieningsorganenInformatiedisplaysDriver Information Center
Het bestuurdersinformatiecentrum zit
op de instrumentengroep tussen de
snelheidsmeter en de toerenteller.
De volgende hoofdmenu's kunnen op het display verschijnen en met
MENU op de richtingaanwijzer wor‐
den geselecteerd. Menusymbolen
verschijnen op de bovenste regel van het display:● Informatie- menu voertuig X
● Informatiemenu dagteller/
brandst. W
● Informatiemenu ECO s
Sommige functies op het display ver‐ schillen tussen onderweg of in stil‐
stand. Sommige functies zijn alleen
onderweg beschikbaar.
Persoonlijke instellingen 3 107. Op‐
geslagen instellingen 3 22.
Menu's en functies selecteren U selecteert de menu's en functies
met de toetsen op de richtingaanwij‐
zerhendel.Druk op MENU om tussen de menu's
te schakelen of om vanuit een sub‐ menu één niveau terug te gaan.
Draai aan het stelwiel om een menu‐
optie te markeren of om een nume‐
rieke waarde in te stellen.
