OPEL CASCADA 2016.5 Gebruikershandleiding (in Dutch)

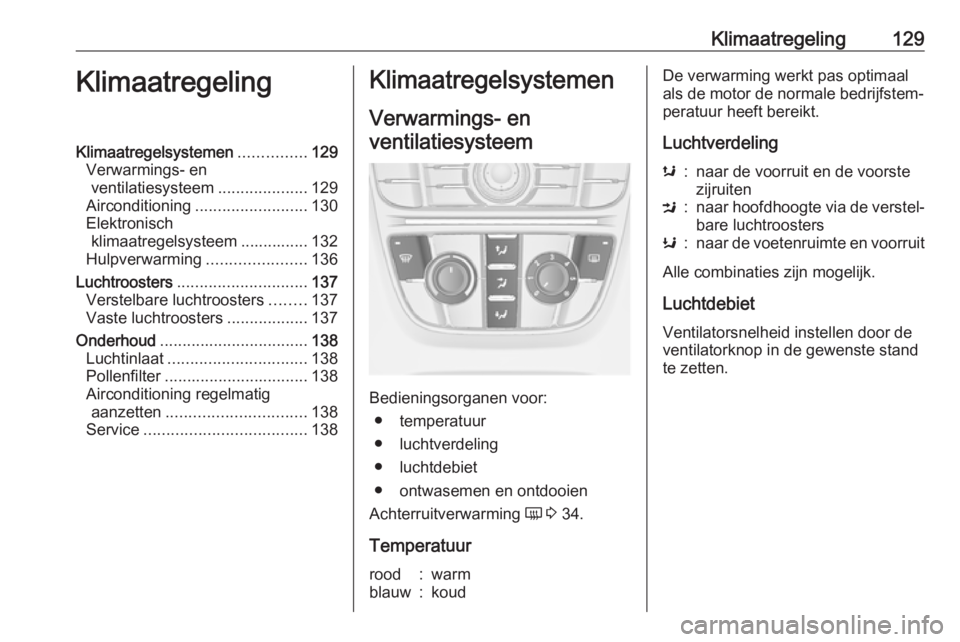

Klimaatregeling129KlimaatregelingKlimaatregelsystemen...............129
Verwarmings- en ventilatiesysteem ....................129
Airconditioning ......................... 130
Elektronisch klimaatregelsysteem ............... 132
Hulpverwarming ......................136
Luchtroosters ............................. 137
Verstelbare luchtroosters ........137
Vaste luchtroosters ..................137
Onderhoud ................................. 138
Luchtinlaat ............................... 138
Pollenfilter ................................ 138
Airconditioning regelmatig aanzetten ............................... 138
Service .................................... 138Klimaatregelsystemen
Verwarmings- en
ventilatiesysteem
Bedieningsorganen voor: ● temperatuur
● luchtverdeling
● luchtdebiet
● ontwasemen en ontdooien
Achterruitverwarming Ü 3 34.
Temperatuur
rood:warmblauw:koudDe verwarming werkt pas optimaal
als de motor de normale bedrijfstem‐
peratuur heeft bereikt.
Luchtverdelings:naar de voorruit en de voorste
zijruitenM:naar hoofdhoogte via de verstel‐
bare luchtroostersK:naar de voetenruimte en voorruit
Alle combinaties zijn mogelijk.
Luchtdebiet Ventilatorsnelheid instellen door de
ventilatorknop in de gewenste stand
te zetten.

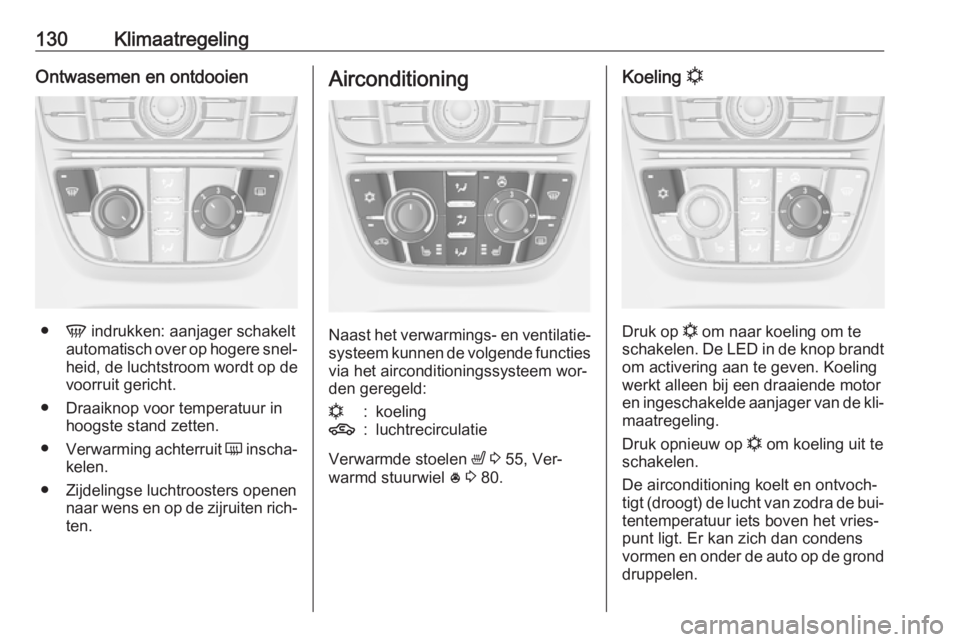

130KlimaatregelingOntwasemen en ontdooien
●V indrukken: aanjager schakelt
automatisch over op hogere snel‐
heid, de luchtstroom wordt op de voorruit gericht.
● Draaiknop voor temperatuur in hoogste stand zetten.
● Verwarming achterruit Ü inscha‐
kelen.
● Zijdelingse luchtroosters openen naar wens en op de zijruiten rich‐ten.
Airconditioning
Naast het verwarmings- en ventilatie‐systeem kunnen de volgende functiesvia het airconditioningssysteem wor‐den geregeld:
n:koeling4:luchtrecirculatie
Verwarmde stoelen ß 3 55, Ver‐
warmd stuurwiel * 3 80.
Koeling n
Druk op n om naar koeling om te
schakelen. De LED in de knop brandt
om activering aan te geven. Koeling
werkt alleen bij een draaiende motor
en ingeschakelde aanjager van de kli‐
maatregeling.
Druk opnieuw op n om koeling uit te
schakelen.
De airconditioning koelt en ontvoch‐
tigt (droogt) de lucht van zodra de bui‐ tentemperatuur iets boven het vries‐
punt ligt. Er kan zich dan condens vormen en onder de auto op de grond
druppelen.

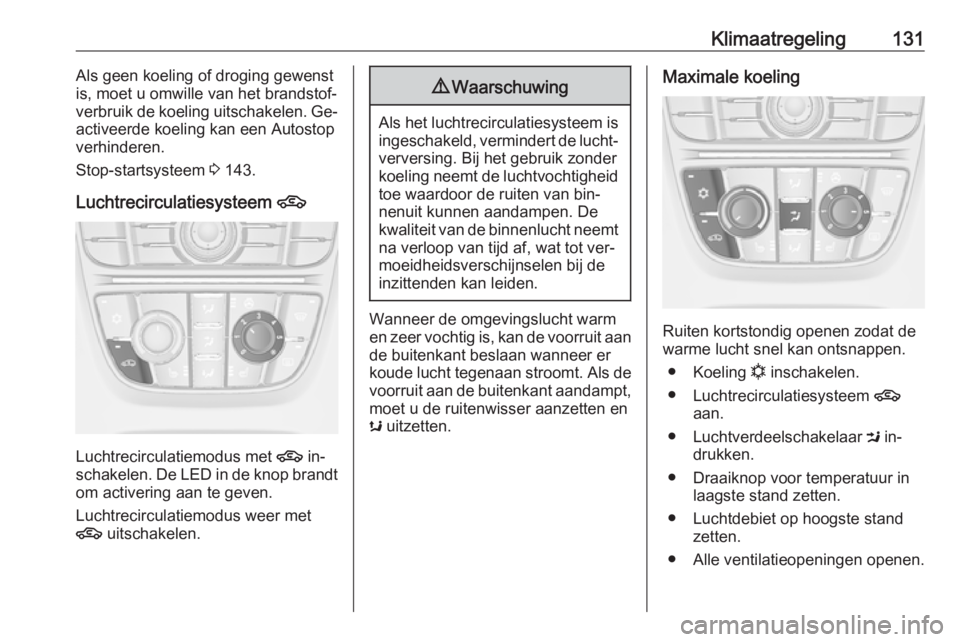

Klimaatregeling131Als geen koeling of droging gewenst
is, moet u omwille van het brandstof‐
verbruik de koeling uitschakelen. Ge‐
activeerde koeling kan een Autostop
verhinderen.
Stop-startsysteem 3 143.
Luchtrecirculatiesysteem 4
Luchtrecirculatiemodus met
4 in‐
schakelen. De LED in de knop brandt
om activering aan te geven.
Luchtrecirculatiemodus weer met
4 uitschakelen.
9Waarschuwing
Als het luchtrecirculatiesysteem is
ingeschakeld, vermindert de lucht‐verversing. Bij het gebruik zonder
koeling neemt de luchtvochtigheid
toe waardoor de ruiten van bin‐
nenuit kunnen aandampen. De
kwaliteit van de binnenlucht neemt
na verloop van tijd af, wat tot ver‐
moeidheidsverschijnselen bij de
inzittenden kan leiden.
Wanneer de omgevingslucht warm
en zeer vochtig is, kan de voorruit aan
de buitenkant beslaan wanneer er
koude lucht tegenaan stroomt. Als de voorruit aan de buitenkant aandampt,moet u de ruitenwisser aanzetten en
s uitzetten.
Maximale koeling
Ruiten kortstondig openen zodat de
warme lucht snel kan ontsnappen.
● Koeling n inschakelen.
● Luchtrecirculatiesysteem 4
aan.
● Luchtverdeelschakelaar M in‐
drukken.
● Draaiknop voor temperatuur in laagste stand zetten.
● Luchtdebiet op hoogste stand zetten.
● Alle ventilatieopeningen openen.

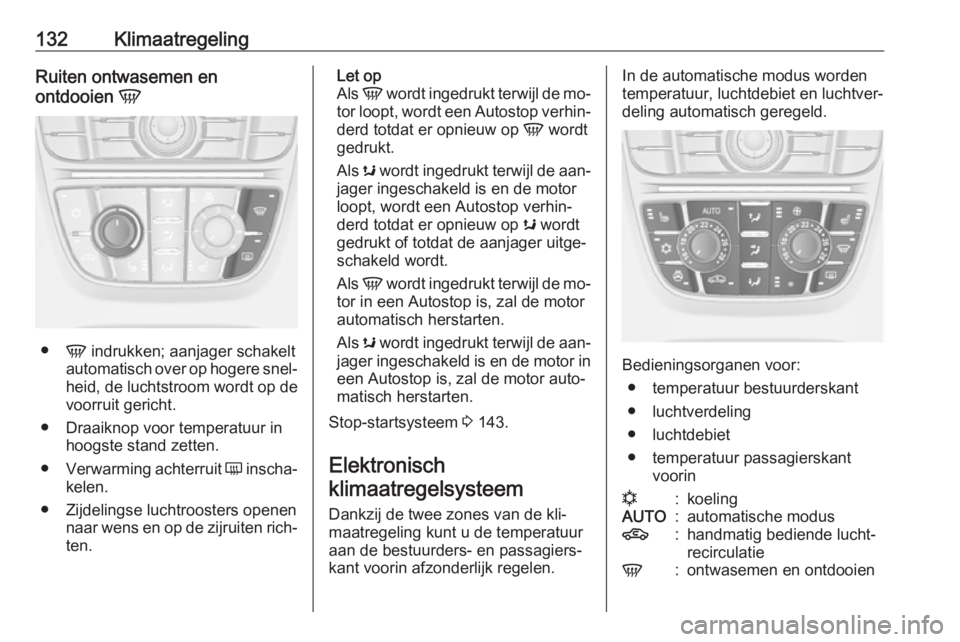

132KlimaatregelingRuiten ontwasemen en
ontdooien V
●
V indrukken; aanjager schakelt
automatisch over op hogere snel‐
heid, de luchtstroom wordt op de voorruit gericht.
● Draaiknop voor temperatuur in hoogste stand zetten.
● Verwarming achterruit Ü inscha‐
kelen.
● Zijdelingse luchtroosters openen naar wens en op de zijruiten rich‐ten.
Let op
Als V wordt ingedrukt terwijl de mo‐
tor loopt, wordt een Autostop verhin‐
derd totdat er opnieuw op V wordt
gedrukt.
Als s wordt ingedrukt terwijl de aan‐
jager ingeschakeld is en de motor
loopt, wordt een Autostop verhin‐
derd totdat er opnieuw op s wordt
gedrukt of totdat de aanjager uitge‐ schakeld wordt.
Als V wordt ingedrukt terwijl de mo‐
tor in een Autostop is, zal de motor
automatisch herstarten.
Als s wordt ingedrukt terwijl de aan‐
jager ingeschakeld is en de motor in
een Autostop is, zal de motor auto‐ matisch herstarten.
Stop-startsysteem 3 143.
Elektronisch
klimaatregelsysteem
Dankzij de twee zones van de kli‐
maatregeling kunt u de temperatuur
aan de bestuurders- en passagiers‐
kant voorin afzonderlijk regelen.In de automatische modus worden
temperatuur, luchtdebiet en luchtver‐
deling automatisch geregeld.
Bedieningsorganen voor:
● temperatuur bestuurderskant
● luchtverdeling
● luchtdebiet
● temperatuur passagierskant voorin
n:koelingAUTO:automatische modus4:handmatig bediende lucht‐
recirculatieV:ontwasemen en ontdooien

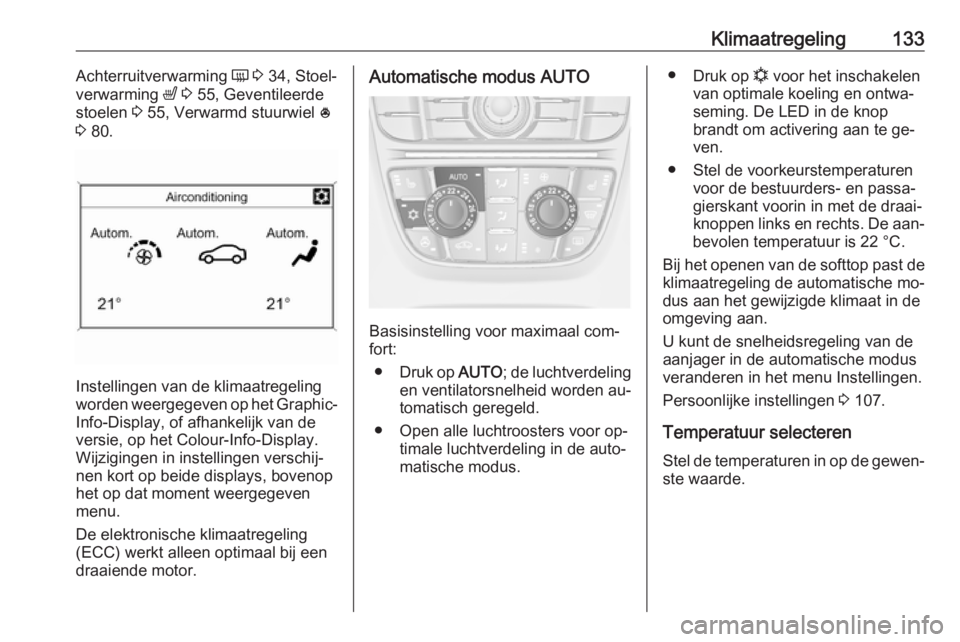

Klimaatregeling133Achterruitverwarming Ü 3 34, Stoel‐
verwarming ß 3 55, Geventileerde
stoelen 3 55, Verwarmd stuurwiel *
3 80.
Instellingen van de klimaatregeling
worden weergegeven op het Graphic- Info-Display, of afhankelijk van deversie, op het Colour-Info-Display.
Wijzigingen in instellingen verschij‐
nen kort op beide displays, bovenop
het op dat moment weergegeven
menu.
De elektronische klimaatregeling
(ECC) werkt alleen optimaal bij een
draaiende motor.
Automatische modus AUTO
Basisinstelling voor maximaal com‐
fort:
● Druk op AUTO; de luchtverdeling
en ventilatorsnelheid worden au‐ tomatisch geregeld.
● Open alle luchtroosters voor op‐ timale luchtverdeling in de auto‐
matische modus.
● Druk op n voor het inschakelen
van optimale koeling en ontwa‐
seming. De LED in de knop
brandt om activering aan te ge‐
ven.
● Stel de voorkeurstemperaturen voor de bestuurders- en passa‐
gierskant voorin in met de draai‐
knoppen links en rechts. De aan‐
bevolen temperatuur is 22 °C.
Bij het openen van de softtop past de
klimaatregeling de automatische mo‐
dus aan het gewijzigde klimaat in de
omgeving aan.
U kunt de snelheidsregeling van de
aanjager in de automatische modus
veranderen in het menu Instellingen.
Persoonlijke instellingen 3 107.
Temperatuur selecteren
Stel de temperaturen in op de gewen‐ ste waarde.

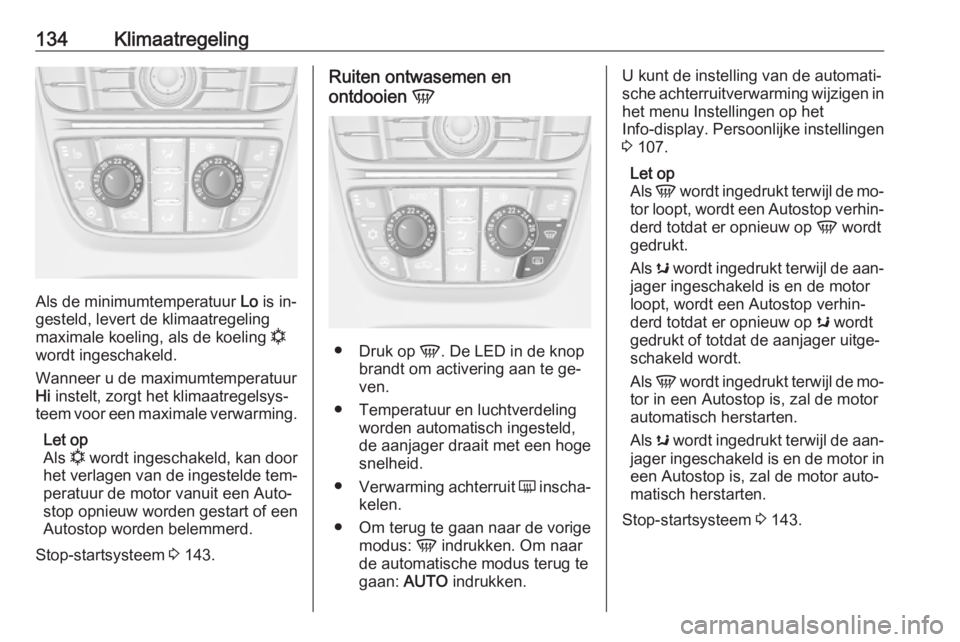

134Klimaatregeling
Als de minimumtemperatuur Lo is in‐
gesteld, levert de klimaatregeling
maximale koeling, als de koeling n
wordt ingeschakeld.
Wanneer u de maximumtemperatuur
Hi instelt, zorgt het klimaatregelsys‐
teem voor een maximale verwarming.
Let op
Als n wordt ingeschakeld, kan door
het verlagen van de ingestelde tem‐
peratuur de motor vanuit een Auto‐
stop opnieuw worden gestart of een
Autostop worden belemmerd.
Stop-startsysteem 3 143.
Ruiten ontwasemen en
ontdooien V
●
Druk op V. De LED in de knop
brandt om activering aan te ge‐
ven.
● Temperatuur en luchtverdeling worden automatisch ingesteld,
de aanjager draait met een hoge
snelheid.
● Verwarming achterruit Ü inscha‐
kelen.
● Om terug te gaan naar de vorige modus: V indrukken. Om naar
de automatische modus terug te
gaan: AUTO indrukken.
U kunt de instelling van de automati‐
sche achterruitverwarming wijzigen in het menu Instellingen op het
Info-display . Persoonlijke instellingen
3 107.
Let op
Als V wordt ingedrukt terwijl de mo‐
tor loopt, wordt een Autostop verhin‐
derd totdat er opnieuw op V wordt
gedrukt.
Als s wordt ingedrukt terwijl de aan‐
jager ingeschakeld is en de motor
loopt, wordt een Autostop verhin‐
derd totdat er opnieuw op s wordt
gedrukt of totdat de aanjager uitge‐
schakeld wordt.
Als V wordt ingedrukt terwijl de mo‐
tor in een Autostop is, zal de motor
automatisch herstarten.
Als s wordt ingedrukt terwijl de aan‐
jager ingeschakeld is en de motor in
een Autostop is, zal de motor auto‐
matisch herstarten.
Stop-startsysteem 3 143.

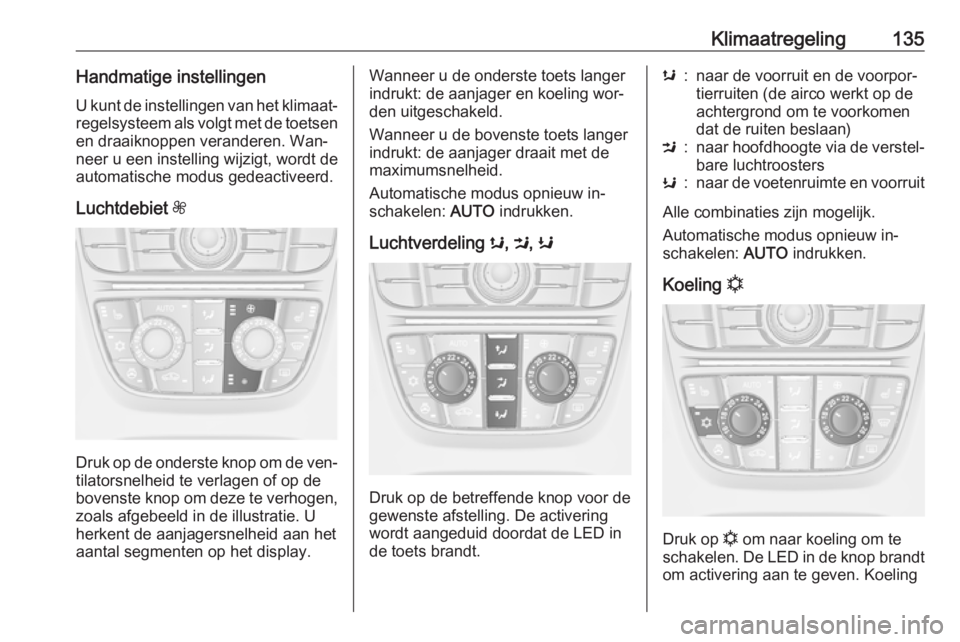

Klimaatregeling135Handmatige instellingenU kunt de instellingen van het klimaat‐
regelsysteem als volgt met de toetsen
en draaiknoppen veranderen. Wan‐
neer u een instelling wijzigt, wordt de
automatische modus gedeactiveerd.
Luchtdebiet Z
Druk op de onderste knop om de ven‐
tilatorsnelheid te verlagen of op de
bovenste knop om deze te verhogen,
zoals afgebeeld in de illustratie. U
herkent de aanjagersnelheid aan het
aantal segmenten op het display.
Wanneer u de onderste toets langer
indrukt: de aanjager en koeling wor‐
den uitgeschakeld.
Wanneer u de bovenste toets langer
indrukt: de aanjager draait met de
maximumsnelheid.
Automatische modus opnieuw in‐
schakelen: AUTO indrukken.
Luchtverdeling s, M , K
Druk op de betreffende knop voor de
gewenste afstelling. De activering
wordt aangeduid doordat de LED in
de toets brandt.
s:naar de voorruit en de voorpor‐
tierruiten (de airco werkt op de
achtergrond om te voorkomen
dat de ruiten beslaan)M:naar hoofdhoogte via de verstel‐ bare luchtroostersK:naar de voetenruimte en voorruit
Alle combinaties zijn mogelijk.
Automatische modus opnieuw in‐
schakelen: AUTO indrukken.
Koeling n
Druk op n om naar koeling om te
schakelen. De LED in de knop brandt
om activering aan te geven. Koeling

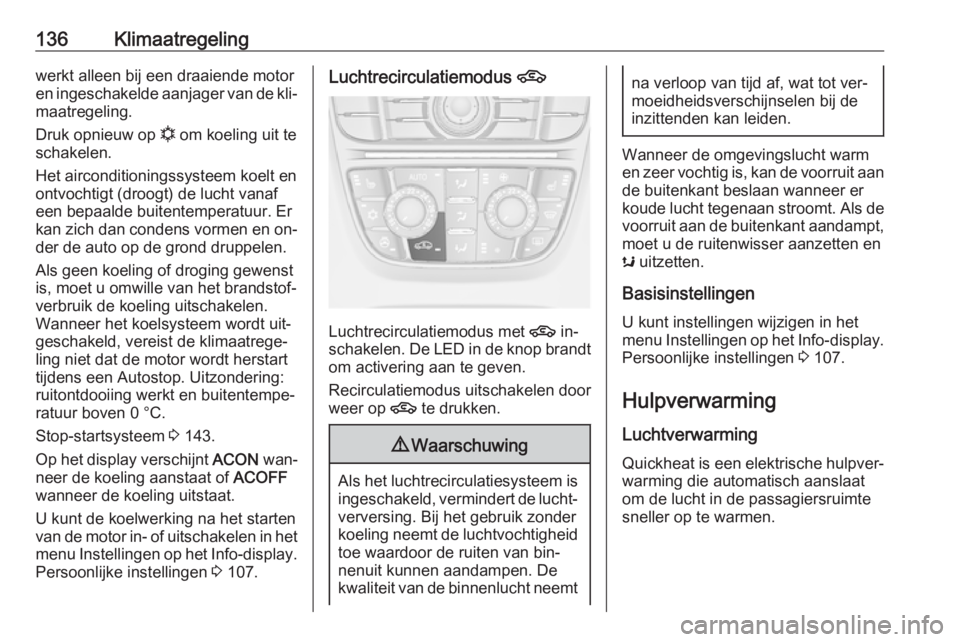

136Klimaatregelingwerkt alleen bij een draaiende motor
en ingeschakelde aanjager van de kli‐
maatregeling.
Druk opnieuw op n om koeling uit te
schakelen.
Het airconditioningssysteem koelt en
ontvochtigt (droogt) de lucht vanaf
een bepaalde buitentemperatuur. Er
kan zich dan condens vormen en on‐
der de auto op de grond druppelen.
Als geen koeling of droging gewenst
is, moet u omwille van het brandstof‐
verbruik de koeling uitschakelen.
Wanneer het koelsysteem wordt uit‐
geschakeld, vereist de klimaatrege‐
ling niet dat de motor wordt herstart
tijdens een Autostop. Uitzondering:
ruitontdooiing werkt en buitentempe‐
ratuur boven 0 °C.
Stop-startsysteem 3 143.
Op het display verschijnt ACON wan‐
neer de koeling aanstaat of ACOFF
wanneer de koeling uitstaat.
U kunt de koelwerking na het starten
van de motor in- of uitschakelen in het menu Instellingen op het Info-display.
Persoonlijke instellingen 3 107.Luchtrecirculatiemodus 4
Luchtrecirculatiemodus met 4 in‐
schakelen. De LED in de knop brandt
om activering aan te geven.
Recirculatiemodus uitschakelen door
weer op 4 te drukken.
9Waarschuwing
Als het luchtrecirculatiesysteem is
ingeschakeld, vermindert de lucht‐verversing. Bij het gebruik zonder
koeling neemt de luchtvochtigheid
toe waardoor de ruiten van bin‐
nenuit kunnen aandampen. De
kwaliteit van de binnenlucht neemt
na verloop van tijd af, wat tot ver‐
moeidheidsverschijnselen bij de
inzittenden kan leiden.
Wanneer de omgevingslucht warm
en zeer vochtig is, kan de voorruit aan
de buitenkant beslaan wanneer er
koude lucht tegenaan stroomt. Als de voorruit aan de buitenkant aandampt,moet u de ruitenwisser aanzetten en
s uitzetten.
Basisinstellingen
U kunt instellingen wijzigen in het
menu Instellingen op het Info-display.
Persoonlijke instellingen 3 107.
Hulpverwarming Luchtverwarming
Quickheat is een elektrische hulpver‐
warming die automatisch aanslaat
om de lucht in de passagiersruimte
sneller op te warmen.

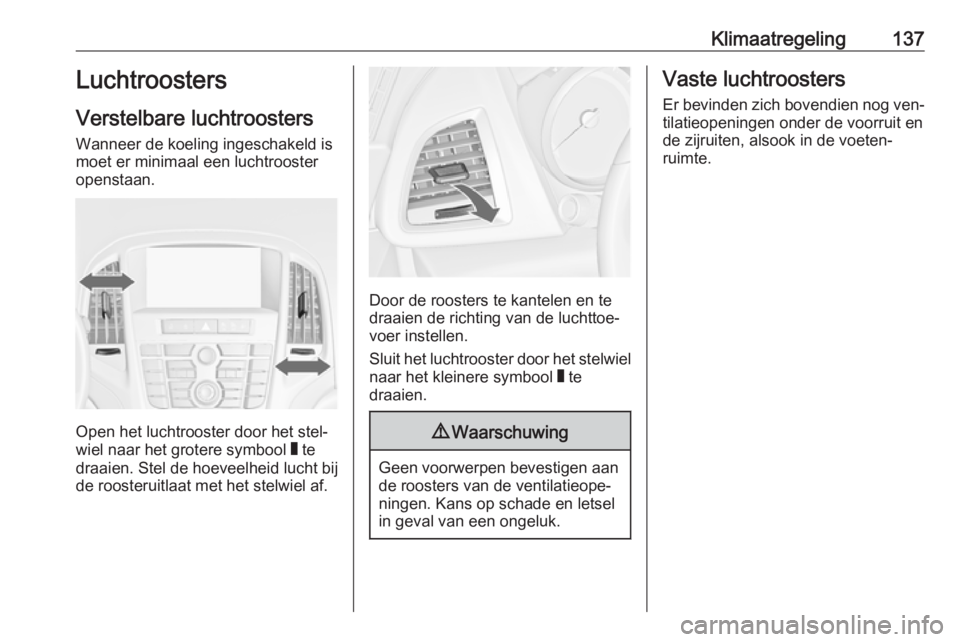

Klimaatregeling137Luchtroosters
Verstelbare luchtroosters
Wanneer de koeling ingeschakeld is moet er minimaal een luchtroosteropenstaan.
Open het luchtrooster door het stel‐
wiel naar het grotere symbool W te
draaien. Stel de hoeveelheid lucht bij de roosteruitlaat met het stelwiel af.
Door de roosters te kantelen en te
draaien de richting van de luchttoe‐
voer instellen.
Sluit het luchtrooster door het stelwiel naar het kleinere symbool W te
draaien.
9 Waarschuwing
Geen voorwerpen bevestigen aan
de roosters van de ventilatieope‐
ningen. Kans op schade en letsel
in geval van een ongeluk.
Vaste luchtroosters
Er bevinden zich bovendien nog ven‐ tilatieopeningen onder de voorruit en
de zijruiten, alsook in de voeten‐
ruimte.

138KlimaatregelingOnderhoud
Luchtinlaat
De luchtinlaat naar de motorruimte
onder aan de voorkant van de voorruit
moet voor voldoende luchttoevoer
vrijgehouden worden. Bladeren, vuil
of sneeuw verwijderen.
Pollenfilter Het microfilter ontdoet de binnenko‐
mende buitenlucht van stof, roet,
stuifmeel en sporen.
Airconditioning regelmatig
aanzetten
Om te zorgen dat het systeem goed
blijft werken, moet de koeling een‐
maal per maand, ongeacht de weers‐
gesteldheid of het seizoen, enkele mi‐
nuten worden ingeschakeld. Bij te
lage buitentemperaturen kan de koe‐
ling niet worden ingeschakeld.
Service
Om de koeling optimaal te laten wer‐
ken, is het raadzaam het klimaatre‐
gelsysteem jaarlijks te laten controle‐
ren, te beginnen drie jaar na afleve‐
ring van de nieuwe auto, te weten:
● functie- en druktest
● werking van de verwarming
● lektest
● controle van de aandrijfriemen ● afvoer van condensor en ver‐ damper reinigen
● prestatietest
