OPEL CASCADA 2016.5 Kezelési útmutató (in Hungarian)

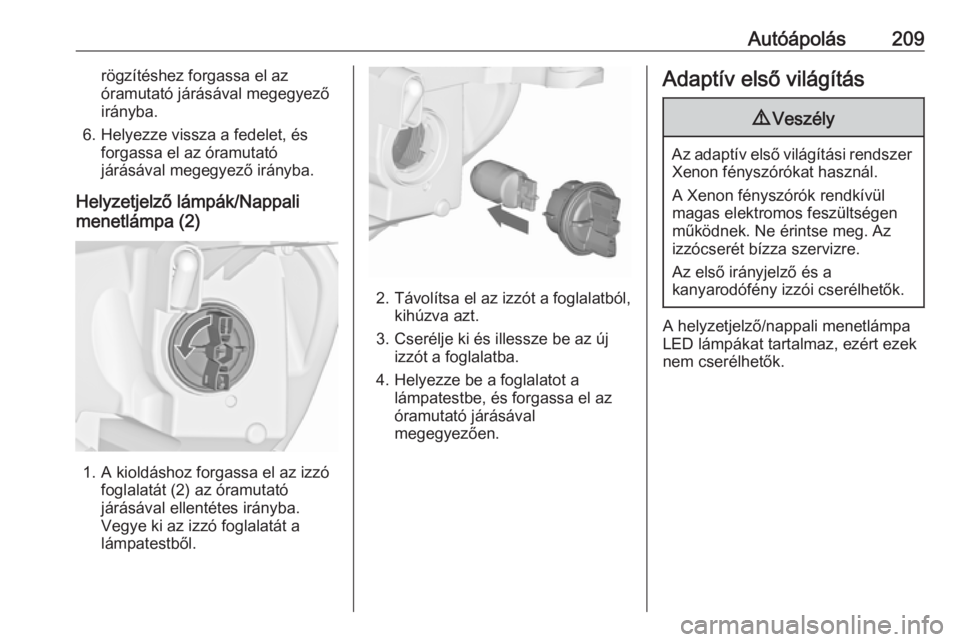

Autóápolás209rögzítéshez forgassa el az
óramutató járásával megegyező
irányba.
6. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Helyzetjelző lámpák/Nappali
menetlámpa (2)
1. A kioldáshoz forgassa el az izzó foglalatát (2) az óramutató
járásával ellentétes irányba.
Vegye ki az izzó foglalatát a
lámpatestből.
2. Távolítsa el az izzót a foglalatból, kihúzva azt.
3. Cserélje ki és illessze be az új izzót a foglalatba.
4. Helyezze be a foglalatot a lámpatestbe, és forgassa el az
óramutató járásával
megegyezően.
Adaptív első világítás9 Veszély
Az adaptív első világítási rendszer
Xenon fényszórókat használ.
A Xenon fényszórók rendkívül
magas elektromos feszültségen
működnek. Ne érintse meg. Az
izzócserét bízza szervizre.
Az első irányjelző és a
kanyarodófény izzói cserélhetők.
A helyzetjelző/nappali menetlámpa
LED lámpákat tartalmaz, ezért ezek
nem cserélhetők.

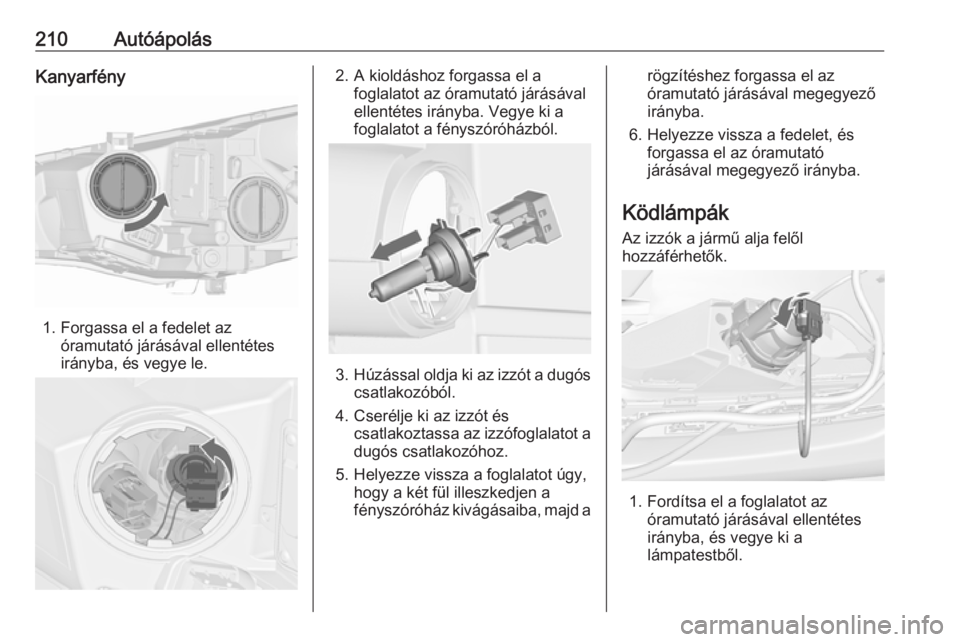

210AutóápolásKanyarfény
1. Forgassa el a fedelet azóramutató járásával ellentétes
irányba, és vegye le.
2. A kioldáshoz forgassa el a foglalatot az óramutató járásával
ellentétes irányba. Vegye ki a
foglalatot a fényszóróházból.
3. Húzással oldja ki az izzót a dugós
csatlakozóból.
4. Cserélje ki az izzót és csatlakoztassa az izzófoglalatot a
dugós csatlakozóhoz.
5. Helyezze vissza a foglalatot úgy, hogy a két fül illeszkedjen a
fényszóróház kivágásaiba, majd a
rögzítéshez forgassa el az
óramutató járásával megegyező
irányba.
6. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Ködlámpák Az izzók a jármű alja felől
hozzáférhetők.
1. Fordítsa el a foglalatot az óramutató járásával ellentétes
irányba, és vegye ki a
lámpatestből.

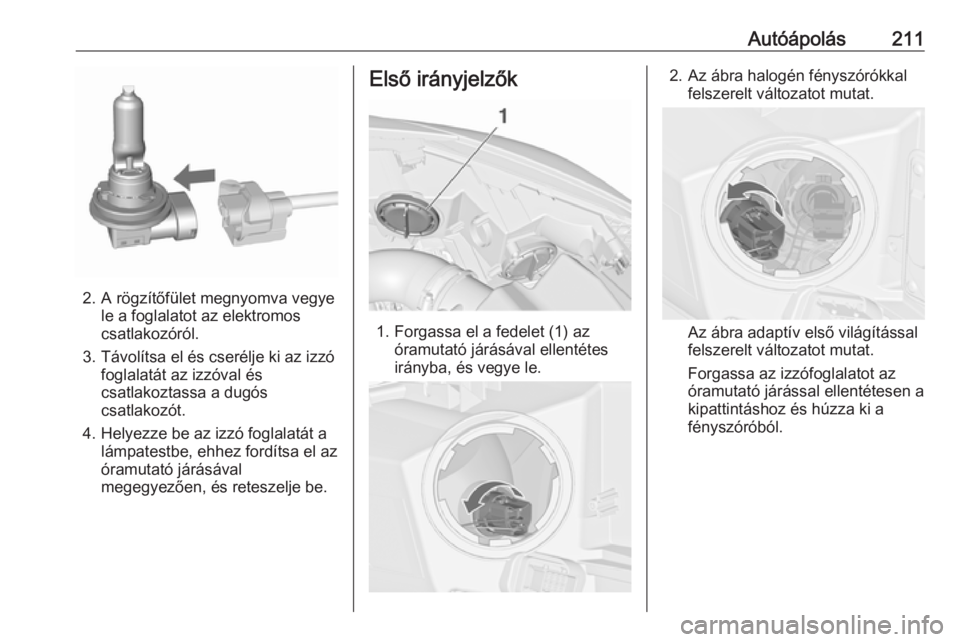

Autóápolás211
2. A rögzítőfület megnyomva vegyele a foglalatot az elektromoscsatlakozóról.
3. Távolítsa el és cserélje ki az izzó foglalatát az izzóval és
csatlakoztassa a dugós
csatlakozót.
4. Helyezze be az izzó foglalatát a lámpatestbe, ehhez fordítsa el az
óramutató járásával
megegyezően, és reteszelje be.
Első irányjelzők
1. Forgassa el a fedelet (1) az óramutató járásával ellentétes
irányba, és vegye le.
2. Az ábra halogén fényszórókkal felszerelt változatot mutat.
Az ábra adaptív első világítással
felszerelt változatot mutat.
Forgassa az izzófoglalatot az
óramutató járással ellentétesen a
kipattintáshoz és húzza ki a fényszóróból.

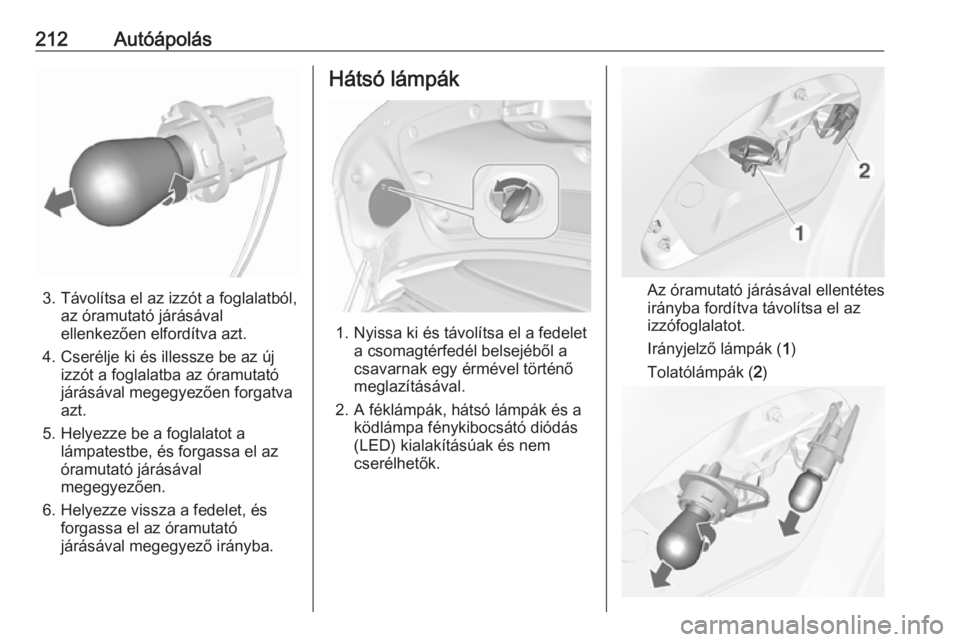

212Autóápolás
3. Távolítsa el az izzót a foglalatból,az óramutató járásávalellenkezően elfordítva azt.
4. Cserélje ki és illessze be az új izzót a foglalatba az óramutató
járásával megegyezően forgatva
azt.
5. Helyezze be a foglalatot a lámpatestbe, és forgassa el az
óramutató járásával
megegyezően.
6. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Hátsó lámpák
1. Nyissa ki és távolítsa el a fedelet a csomagtérfedél belsejéből a
csavarnak egy érmével történő
meglazításával.
2. A féklámpák, hátsó lámpák és a ködlámpa fénykibocsátó diódás
(LED) kialakításúak és nem
cserélhetők.
Az óramutató járásával ellentétes
irányba fordítva távolítsa el az
izzófoglalatot.
Irányjelző lámpák ( 1)
Tolatólámpák ( 2)

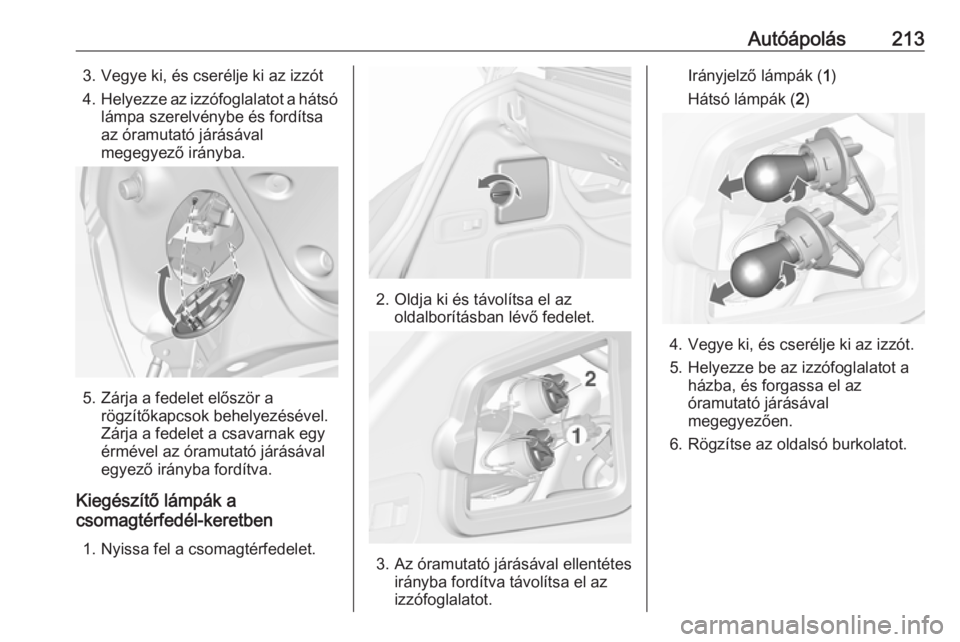

Autóápolás2133. Vegye ki, és cserélje ki az izzót
4. Helyezze az izzófoglalatot a hátsó
lámpa szerelvénybe és fordítsa
az óramutató járásával
megegyező irányba.
5. Zárja a fedelet először a rögzítőkapcsok behelyezésével.
Zárja a fedelet a csavarnak egy
érmével az óramutató járásával
egyező irányba fordítva.
Kiegészítő lámpák a
csomagtérfedél-keretben
1. Nyissa fel a csomagtérfedelet.
2. Oldja ki és távolítsa el az oldalborításban lévő fedelet.
3. Az óramutató járásával ellentétes irányba fordítva távolítsa el az
izzófoglalatot.
Irányjelző lámpák ( 1)
Hátsó lámpák ( 2)
4. Vegye ki, és cserélje ki az izzót.
5. Helyezze be az izzófoglalatot a házba, és forgassa el az
óramutató járásával
megegyezően.
6. Rögzítse az oldalsó burkolatot.

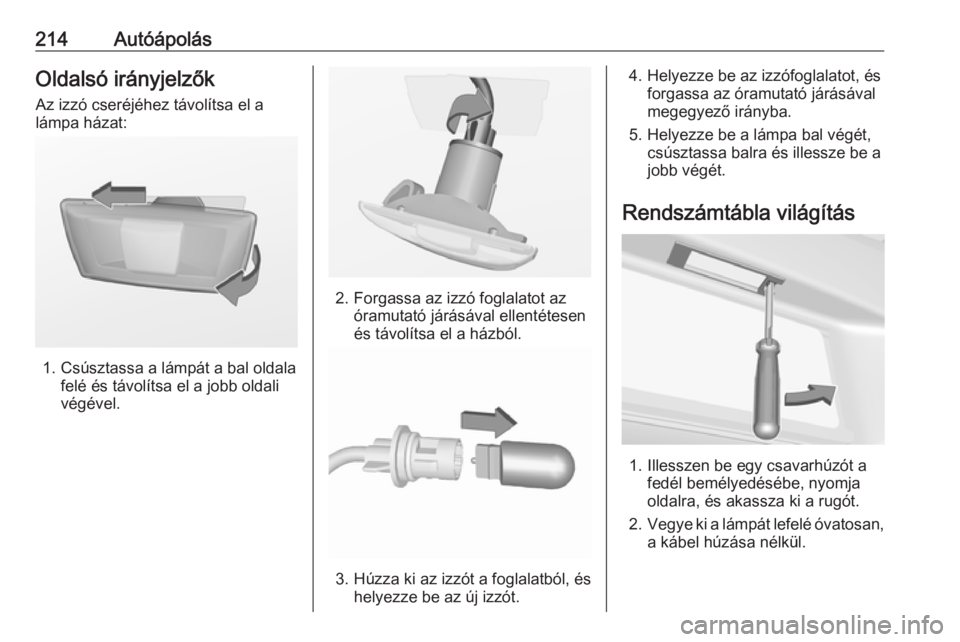

214AutóápolásOldalsó irányjelzők
Az izzó cseréjéhez távolítsa el a
lámpa házat:
1. Csúsztassa a lámpát a bal oldala felé és távolítsa el a jobb oldali
végével.
2. Forgassa az izzó foglalatot az óramutató járásával ellentétesenés távolítsa el a házból.
3. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze be az izzófoglalatot, ésforgassa az óramutató járásával
megegyező irányba.
5. Helyezze be a lámpa bal végét, csúsztassa balra és illessze be a
jobb végét.
Rendszámtábla világítás
1. Illesszen be egy csavarhúzót a fedél bemélyedésébe, nyomja
oldalra, és akassza ki a rugót.
2. Vegye ki a lámpát lefelé óvatosan,
a kábel húzása nélkül.

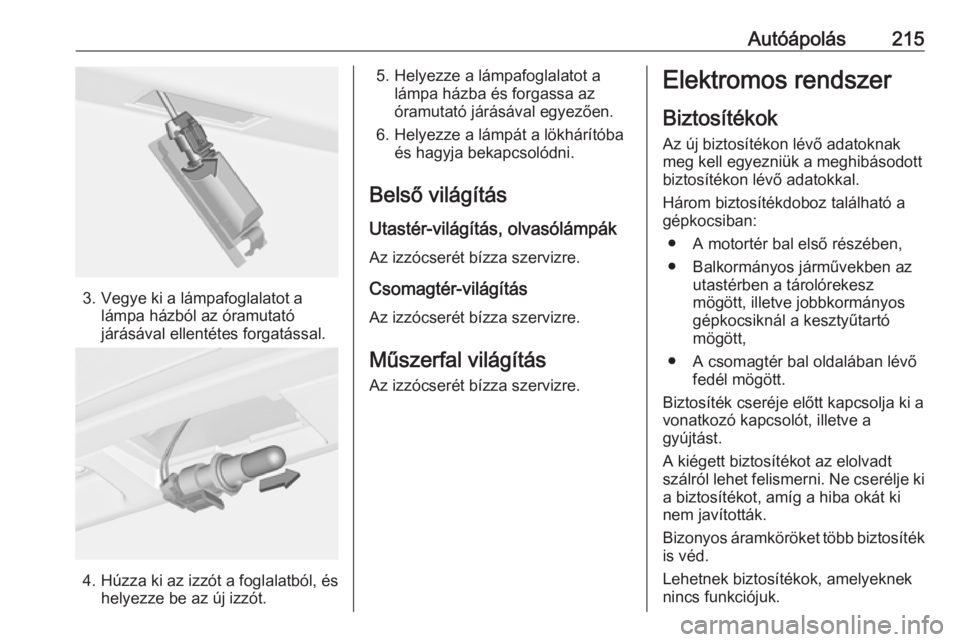

Autóápolás215
3. Vegye ki a lámpafoglalatot alámpa házból az óramutató
járásával ellentétes forgatással.
4. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
5. Helyezze a lámpafoglalatot alámpa házba és forgassa az
óramutató járásával egyezően.
6. Helyezze a lámpát a lökhárítóba és hagyja bekapcsolódni.
Belső világítás
Utastér-világítás, olvasólámpák Az izzócserét bízza szervizre.
Csomagtér-világítás
Az izzócserét bízza szervizre.
Műszerfal világítás
Az izzócserét bízza szervizre.Elektromos rendszer
Biztosítékok
Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
Három biztosítékdoboz található a
gépkocsiban:
● A motortér bal első részében,● Balkormányos járművekben az utastérben a tárolórekesz
mögött, illetve jobbkormányos
gépkocsiknál a kesztyűtartó
mögött,
● A csomagtér bal oldalában lévő fedél mögött.
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót, illetve a
gyújtást.
A kiégett biztosítékot az elolvadt
szálról lehet felismerni. Ne cserélje ki
a biztosítékot, amíg a hiba okát ki
nem javították.
Bizonyos áramköröket több biztosíték
is véd.
Lehetnek biztosítékok, amelyeknek
nincs funkciójuk.

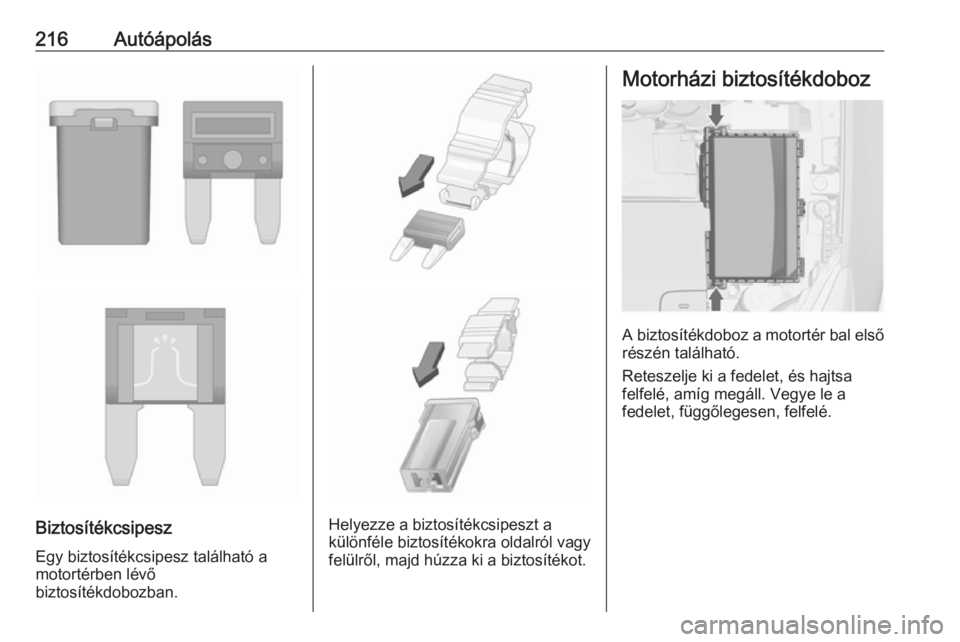

216Autóápolás
BiztosítékcsipeszEgy biztosítékcsipesz található amotortérben lévő
biztosítékdobozban.Helyezze a biztosítékcsipeszt a
különféle biztosítékokra oldalról vagy
felülről, majd húzza ki a biztosítékot.
Motorházi biztosítékdoboz
A biztosítékdoboz a motortér bal első
részén található.
Reteszelje ki a fedelet, és hajtsa
felfelé, amíg megáll. Vegye le a
fedelet, függőlegesen, felfelé.

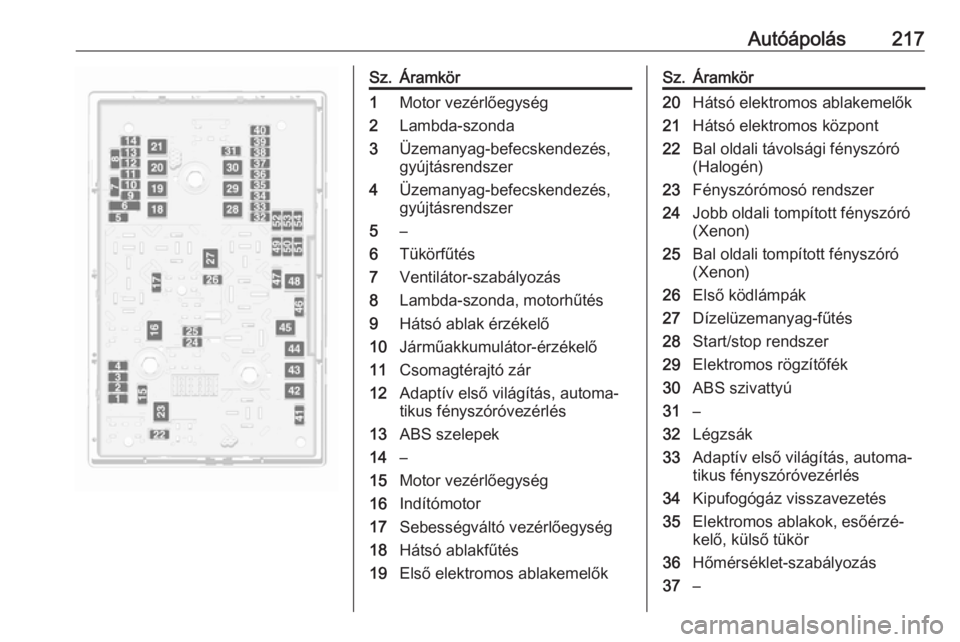

Autóápolás217Sz.Áramkör1Motor vezérlőegység2Lambda-szonda3Üzemanyag-befecskendezés,
gyújtásrendszer4Üzemanyag-befecskendezés,
gyújtásrendszer5–6Tükörfűtés7Ventilátor-szabályozás8Lambda-szonda, motorhűtés9Hátsó ablak érzékelő10Járműakkumulátor-érzékelő11Csomagtérajtó zár12Adaptív első világítás, automa‐
tikus fényszóróvezérlés13ABS szelepek14–15Motor vezérlőegység16Indítómotor17Sebességváltó vezérlőegység18Hátsó ablakfűtés19Első elektromos ablakemelőkSz.Áramkör20Hátsó elektromos ablakemelők21Hátsó elektromos központ22Bal oldali távolsági fényszóró
(Halogén)23Fényszórómosó rendszer24Jobb oldali tompított fényszóró
(Xenon)25Bal oldali tompított fényszóró
(Xenon)26Első ködlámpák27Dízelüzemanyag-fűtés28Start/stop rendszer29Elektromos rögzítőfék30ABS szivattyú31–32Légzsák33Adaptív első világítás, automa‐
tikus fényszóróvezérlés34Kipufogógáz visszavezetés35Elektromos ablakok, esőérzé‐
kelő, külső tükör36Hőmérséklet-szabályozás37–

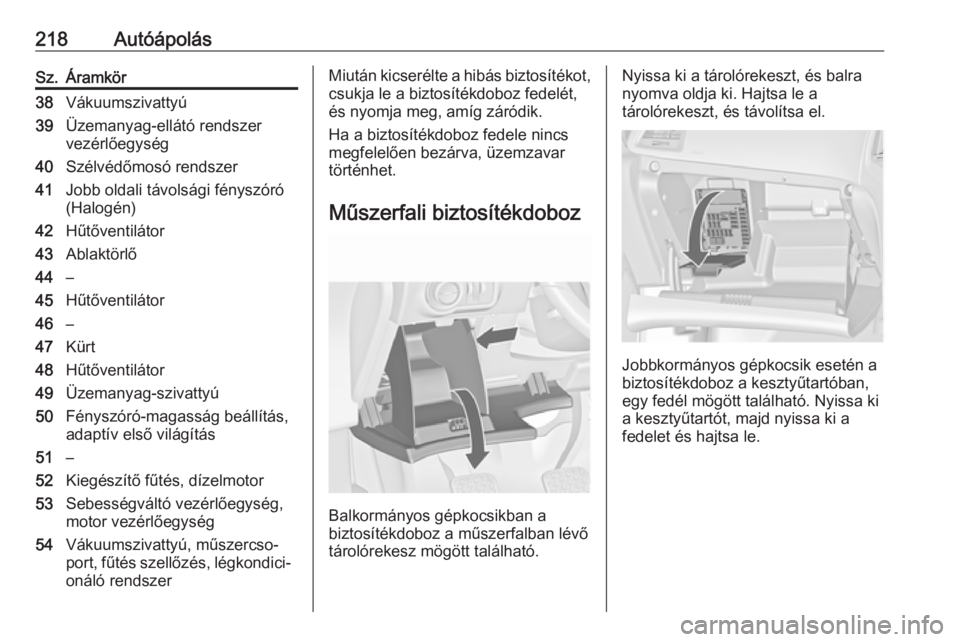

218AutóápolásSz.Áramkör38Vákuumszivattyú39Üzemanyag-ellátó rendszer
vezérlőegység40Szélvédőmosó rendszer41Jobb oldali távolsági fényszóró
(Halogén)42Hűtőventilátor43Ablaktörlő44–45Hűtőventilátor46–47Kürt48Hűtőventilátor49Üzemanyag-szivattyú50Fényszóró-magasság beállítás,
adaptív első világítás51–52Kiegészítő fűtés, dízelmotor53Sebességváltó vezérlőegység,
motor vezérlőegység54Vákuumszivattyú, műszercso‐
port, fűtés szellőzés, légkondici‐
onáló rendszerMiután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg záródik.
Ha a biztosítékdoboz fedele nincs
megfelelően bezárva, üzemzavar
történhet.
Műszerfali biztosítékdoboz
Balkormányos gépkocsikban a
biztosítékdoboz a műszerfalban lévő
tárolórekesz mögött található.
Nyissa ki a tárolórekeszt, és balra
nyomva oldja ki. Hajtsa le a
tárolórekeszt, és távolítsa el.
Jobbkormányos gépkocsik esetén a
biztosítékdoboz a kesztyűtartóban,
egy fedél mögött található. Nyissa ki
a kesztyűtartót, majd nyissa ki a
fedelet és hajtsa le.
