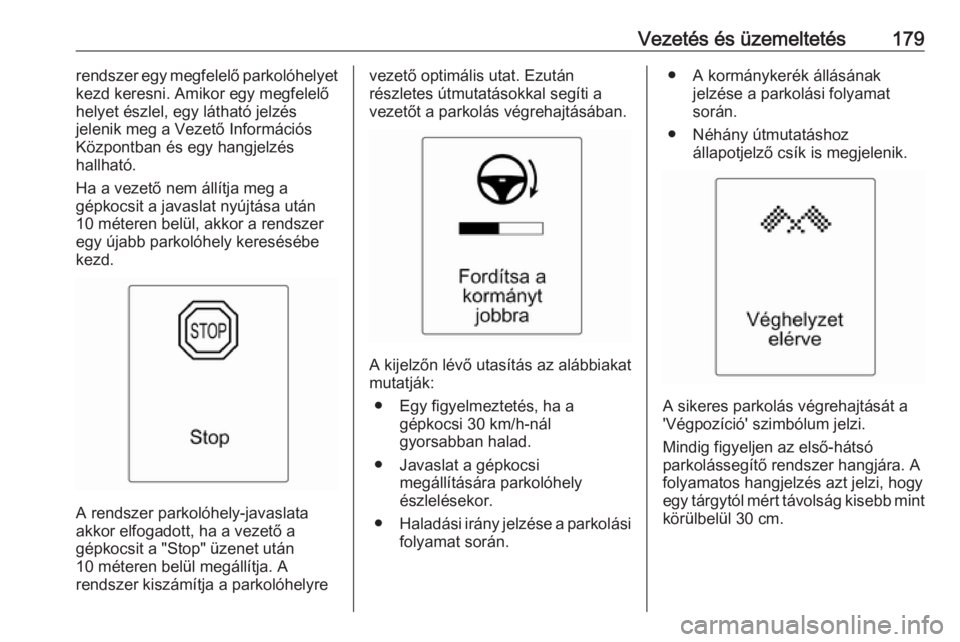

Vezetés és üzemeltetés179rendszer egy megfelelő parkolóhelyet
kezd keresni. Amikor egy megfelelő
helyet észlel, egy látható jelzés
jelenik meg a Vezető Információs
Központban és egy hangjelzés
hallható.
Ha a vezető nem állítja meg a
gépkocsit a javaslat nyújtása után
10 méteren belül, akkor a rendszer
egy újabb parkolóhely keresésébe
kezd.
A rendszer parkolóhely-javaslata
akkor elfogadott, ha a vezető a
gépkocsit a "Stop" üzenet után
10 méteren belül megállítja. A
rendszer kiszámítja a parkolóhelyre
vezető optimális utat. Ezután
részletes útmutatásokkal segíti a
vezetőt a parkolás végrehajtásában.
A kijelzőn lévő utasítás az alábbiakat
mutatják:
● Egy figyelmeztetés, ha a gépkocsi 30 km/h-nál
gyorsabban halad.
● Javaslat a gépkocsi megállítására parkolóhely
észlelésekor.
● Haladási irány jelzése a parkolási
folyamat során.
● A kormánykerék állásának jelzése a parkolási folyamat
során.
● Néhány útmutatáshoz állapotjelző csík is megjelenik.
A sikeres parkolás végrehajtását a
'Végpozíció' szimbólum jelzi.
Mindig figyeljen az első-hátsó
parkolássegítő rendszer hangjára. A
folyamatos hangjelzés azt jelzi, hogy
egy tárgytól mért távolság kisebb mint
körülbelül 30 cm.

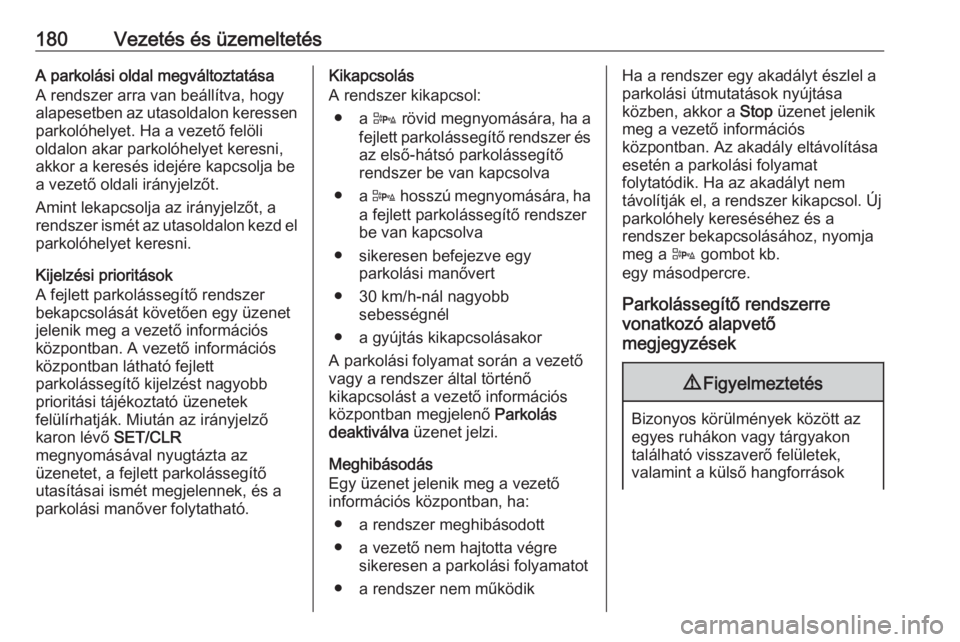

180Vezetés és üzemeltetésA parkolási oldal megváltoztatása
A rendszer arra van beállítva, hogy
alapesetben az utasoldalon keressen parkolóhelyet. Ha a vezető felöli
oldalon akar parkolóhelyet keresni, akkor a keresés idejére kapcsolja bea vezető oldali irányjelzőt.
Amint lekapcsolja az irányjelzőt, a
rendszer ismét az utasoldalon kezd el
parkolóhelyet keresni.
Kijelzési prioritások
A fejlett parkolássegítő rendszer
bekapcsolását követően egy üzenet
jelenik meg a vezető információs
központban. A vezető információs
központban látható fejlett
parkolássegítő kijelzést nagyobb
prioritási tájékoztató üzenetek
felülírhatják. Miután az irányjelző
karon lévő SET/CLR
megnyomásával nyugtázta az
üzenetet, a fejlett parkolássegítő
utasításai ismét megjelennek, és a
parkolási manőver folytatható.Kikapcsolás
A rendszer kikapcsol:
● a D rövid megnyomására, ha a
fejlett parkolássegítő rendszer és az első-hátsó parkolássegítő
rendszer be van kapcsolva
● a D hosszú megnyomására, ha
a fejlett parkolássegítő rendszer
be van kapcsolva
● sikeresen befejezve egy parkolási manővert
● 30 km/h-nál nagyobb sebességnél
● a gyújtás kikapcsolásakor
A parkolási folyamat során a vezető
vagy a rendszer által történő
kikapcsolást a vezető információs
központban megjelenő Parkolás
deaktiválva üzenet jelzi.
Meghibásodás
Egy üzenet jelenik meg a vezető
információs központban, ha:
● a rendszer meghibásodott
● a vezető nem hajtotta végre sikeresen a parkolási folyamatot
● a rendszer nem működikHa a rendszer egy akadályt észlel a
parkolási útmutatások nyújtása
közben, akkor a Stop üzenet jelenik
meg a vezető információs
központban. Az akadály eltávolítása
esetén a parkolási folyamat
folytatódik. Ha az akadályt nem
távolítják el, a rendszer kikapcsol. Új
parkolóhely kereséséhez és a
rendszer bekapcsolásához, nyomja meg a D gombot kb.
egy másodpercre.
Parkolássegítő rendszerre
vonatkozó alapvető
megjegyzések9 Figyelmeztetés
Bizonyos körülmények között az
egyes ruhákon vagy tárgyakon
található visszaverő felületek,
valamint a külső hangforrások

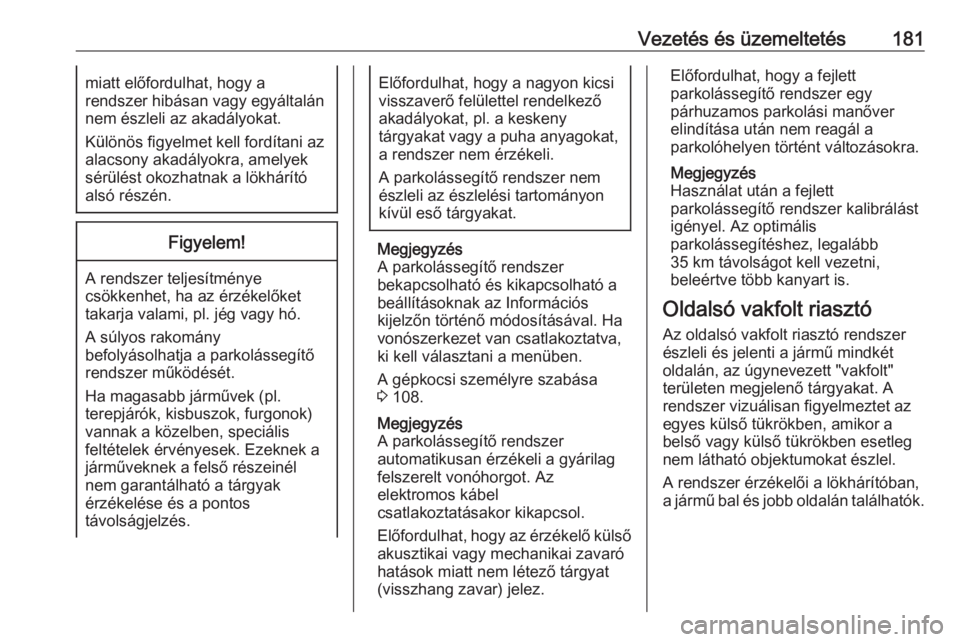

Vezetés és üzemeltetés181miatt előfordulhat, hogy a
rendszer hibásan vagy egyáltalán
nem észleli az akadályokat.
Különös figyelmet kell fordítani az
alacsony akadályokra, amelyek
sérülést okozhatnak a lökhárító
alsó részén.Figyelem!
A rendszer teljesítménye csökkenhet, ha az érzékelőket
takarja valami, pl. jég vagy hó.
A súlyos rakomány
befolyásolhatja a parkolássegítő
rendszer működését.
Ha magasabb járművek (pl.
terepjárók, kisbuszok, furgonok) vannak a közelben, speciális
feltételek érvényesek. Ezeknek a
járműveknek a felső részeinél
nem garantálható a tárgyak
érzékelése és a pontos
távolságjelzés.
Előfordulhat, hogy a nagyon kicsi
visszaverő felülettel rendelkező
akadályokat, pl. a keskeny
tárgyakat vagy a puha anyagokat, a rendszer nem érzékeli.
A parkolássegítő rendszer nem
észleli az észlelési tartományon
kívül eső tárgyakat.
Megjegyzés
A parkolássegítő rendszer
bekapcsolható és kikapcsolható a
beállításoknak az Információs
kijelzőn történő módosításával. Ha
vonószerkezet van csatlakoztatva,
ki kell választani a menüben.
A gépkocsi személyre szabása
3 108.
Megjegyzés
A parkolássegítő rendszer
automatikusan érzékeli a gyárilag
felszerelt vonóhorgot. Az
elektromos kábel
csatlakoztatásakor kikapcsol.
Előfordulhat, hogy az érzékelő külső
akusztikai vagy mechanikai zavaró
hatások miatt nem létező tárgyat (visszhang zavar) jelez.
Előfordulhat, hogy a fejlett
parkolássegítő rendszer egy
párhuzamos parkolási manőver
elindítása után nem reagál a
parkolóhelyen történt változásokra.
Megjegyzés
Használat után a fejlett
parkolássegítő rendszer kalibrálást igényel. Az optimális
parkolássegítéshez, legalább
35 km távolságot kell vezetni,
beleértve több kanyart is.
Oldalsó vakfolt riasztó Az oldalsó vakfolt riasztó rendszer
észleli és jelenti a jármű mindkét
oldalán, az úgynevezett "vakfolt"
területen megjelenő tárgyakat. A
rendszer vizuálisan figyelmeztet az
egyes külső tükrökben, amikor a
belső vagy külső tükrökben esetleg
nem látható objektumokat észlel.
A rendszer érzékelői a lökhárítóban,
a jármű bal és jobb oldalán találhatók.

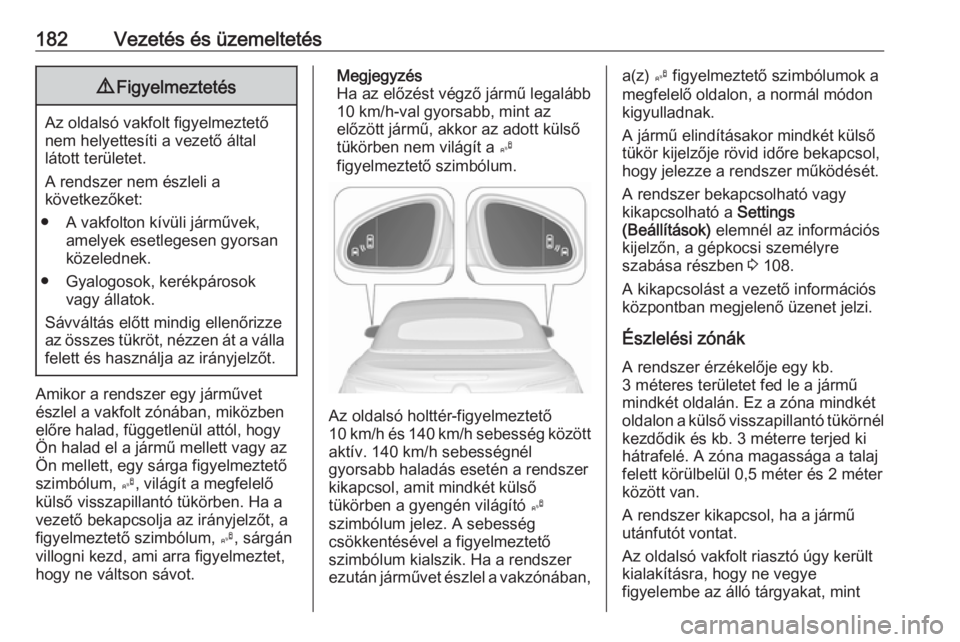

182Vezetés és üzemeltetés9Figyelmeztetés
Az oldalsó vakfolt figyelmeztető
nem helyettesíti a vezető által
látott területet.
A rendszer nem észleli a
következőket:
● A vakfolton kívüli járművek, amelyek esetlegesen gyorsan
közelednek.
● Gyalogosok, kerékpárosok vagy állatok.
Sávváltás előtt mindig ellenőrizze
az összes tükröt, nézzen át a válla felett és használja az irányjelzőt.
Amikor a rendszer egy járművet
észlel a vakfolt zónában, miközben
előre halad, függetlenül attól, hogy
Ön halad el a jármű mellett vagy az Ön mellett, egy sárga figyelmeztetőszimbólum, B, világít a megfelelő
külső visszapillantó tükörben. Ha a
vezető bekapcsolja az irányjelzőt, a figyelmeztető szimbólum, B, sárgán
villogni kezd, ami arra figyelmeztet,
hogy ne váltson sávot.
Megjegyzés
Ha az előzést végző jármű legalább
10 km/h-val gyorsabb, mint az
előzött jármű, akkor az adott külső tükörben nem világít a B
figyelmeztető szimbólum.
Az oldalsó holttér-figyelmeztető
10 km/h és 140 km/h sebesség között aktív. 140 km/h sebességnél
gyorsabb haladás esetén a rendszer
kikapcsol, amit mindkét külső
tükörben a gyengén világító B
szimbólum jelez. A sebesség
csökkentésével a figyelmeztető
szimbólum kialszik. Ha a rendszer
ezután járművet észlel a vakzónában,
a(z) B figyelmeztető szimbólumok a
megfelelő oldalon, a normál módon
kigyulladnak.
A jármű elindításakor mindkét külső
tükör kijelzője rövid időre bekapcsol,
hogy jelezze a rendszer működését.
A rendszer bekapcsolható vagy
kikapcsolható a Settings
(Beállítások) elemnél az információs
kijelzőn, a gépkocsi személyre
szabása részben 3 108.
A kikapcsolást a vezető információs
központban megjelenő üzenet jelzi.
Észlelési zónák
A rendszer érzékelője egy kb.
3 méteres területet fed le a jármű
mindkét oldalán. Ez a zóna mindkét
oldalon a külső visszapillantó tükörnél
kezdődik és kb. 3 méterre terjed ki
hátrafelé. A zóna magassága a talaj
felett körülbelül 0,5 méter és 2 méter
között van.
A rendszer kikapcsol, ha a jármű
utánfutót vontat.
Az oldalsó vakfolt riasztó úgy került
kialakításra, hogy ne vegye
figyelembe az álló tárgyakat, mint

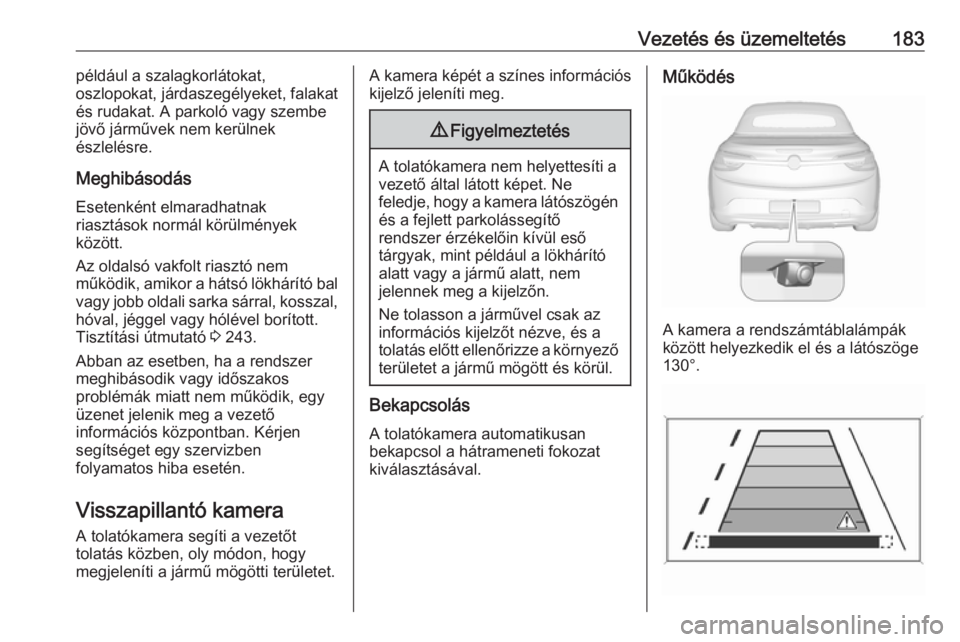

Vezetés és üzemeltetés183például a szalagkorlátokat,
oszlopokat, járdaszegélyeket, falakat
és rudakat. A parkoló vagy szembe
jövő járművek nem kerülnek
észlelésre.
Meghibásodás Esetenként elmaradhatnak
riasztások normál körülmények
között.
Az oldalsó vakfolt riasztó nem
működik, amikor a hátsó lökhárító bal vagy jobb oldali sarka sárral, kosszal,
hóval, jéggel vagy hólével borított.
Tisztítási útmutató 3 243.
Abban az esetben, ha a rendszer
meghibásodik vagy időszakos
problémák miatt nem működik, egy
üzenet jelenik meg a vezető
információs központban. Kérjen
segítséget egy szervizben
folyamatos hiba esetén.
Visszapillantó kamera
A tolatókamera segíti a vezetőt
tolatás közben, oly módon, hogy
megjeleníti a jármű mögötti területet.A kamera képét a színes információs
kijelző jeleníti meg.9 Figyelmeztetés
A tolatókamera nem helyettesíti a
vezető által látott képet. Ne
feledje, hogy a kamera látószögén és a fejlett parkolássegítő
rendszer érzékelőin kívül eső
tárgyak, mint például a lökhárító
alatt vagy a jármű alatt, nem
jelennek meg a kijelzőn.
Ne tolasson a járművel csak az
információs kijelzőt nézve, és a
tolatás előtt ellenőrizze a környező területet a jármű mögött és körül.
Bekapcsolás
A tolatókamera automatikusan
bekapcsol a hátrameneti fokozat
kiválasztásával.
Működés
A kamera a rendszámtáblalámpák
között helyezkedik el és a látószöge
130°.

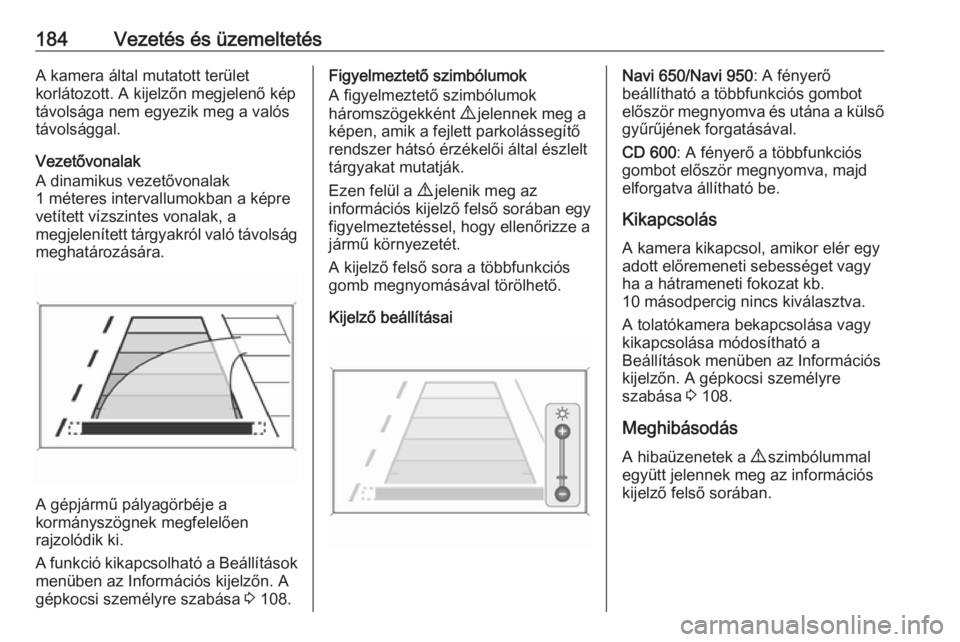

184Vezetés és üzemeltetésA kamera által mutatott terület
korlátozott. A kijelzőn megjelenő kép távolsága nem egyezik meg a valós
távolsággal.
Vezetővonalak
A dinamikus vezetővonalak
1 méteres intervallumokban a képre
vetített vízszintes vonalak, a
megjelenített tárgyakról való távolság meghatározására.
A gépjármű pályagörbéje a
kormányszögnek megfelelően
rajzolódik ki.
A funkció kikapcsolható a Beállítások menüben az Információs kijelzőn. A
gépkocsi személyre szabása 3 108.
Figyelmeztető szimbólumok
A figyelmeztető szimbólumok
háromszögekként 9 jelennek meg a
képen, amik a fejlett parkolássegítő
rendszer hátsó érzékelői által észlelt
tárgyakat mutatják.
Ezen felül a 9 jelenik meg az
információs kijelző felső sorában egy
figyelmeztetéssel, hogy ellenőrizze a
jármű környezetét.
A kijelző felső sora a többfunkciós
gomb megnyomásával törölhető.
Kijelző beállításaiNavi 650/Navi 950 : A fényerő
beállítható a többfunkciós gombot
először megnyomva és utána a külső gyűrűjének forgatásával.
CD 600 : A fényerő a többfunkciós
gombot először megnyomva, majd
elforgatva állítható be.
Kikapcsolás
A kamera kikapcsol, amikor elér egy
adott előremeneti sebességet vagy ha a hátrameneti fokozat kb.
10 másodpercig nincs kiválasztva.
A tolatókamera bekapcsolása vagy
kikapcsolása módosítható a
Beállítások menüben az Információs
kijelzőn. A gépkocsi személyre
szabása 3 108.
Meghibásodás
A hibaüzenetek a 9 szimbólummal
együtt jelennek meg az információs kijelző felső sorában.

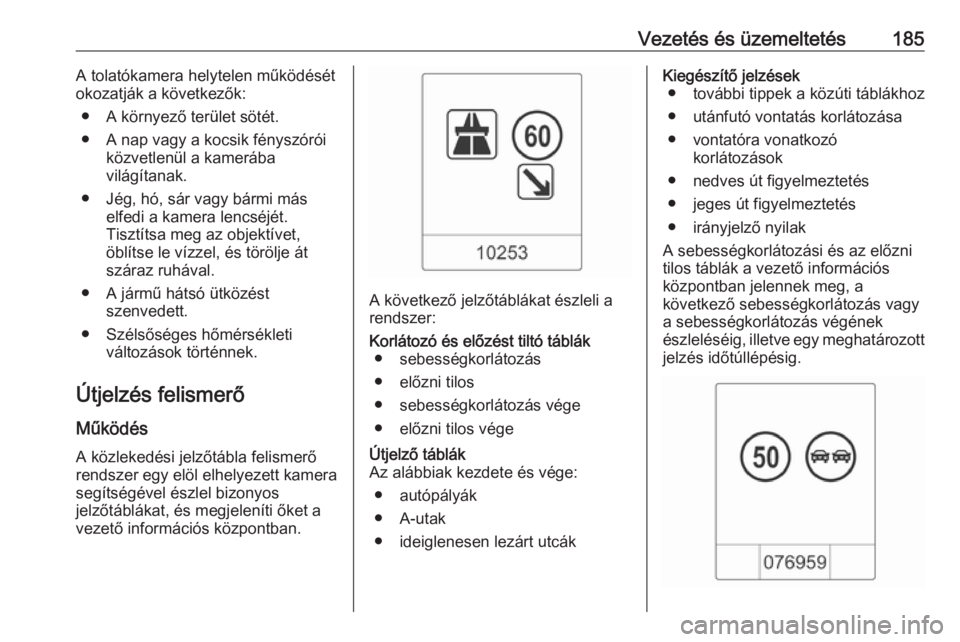

Vezetés és üzemeltetés185A tolatókamera helytelen működését
okozatják a következők:
● A környező terület sötét.
● A nap vagy a kocsik fényszórói közvetlenül a kamerába
világítanak.
● Jég, hó, sár vagy bármi más elfedi a kamera lencséjét.
Tisztítsa meg az objektívet,
öblítse le vízzel, és törölje át
száraz ruhával.
● A jármű hátsó ütközést szenvedett.
● Szélsőséges hőmérsékleti változások történnek.
Útjelzés felismerő
Működés
A közlekedési jelzőtábla felismerő
rendszer egy elöl elhelyezett kamera
segítségével észlel bizonyos
jelzőtáblákat, és megjeleníti őket a
vezető információs központban.
A következő jelzőtáblákat észleli arendszer:
Korlátozó és előzést tiltó táblák ● sebességkorlátozás
● előzni tilos
● sebességkorlátozás vége
● előzni tilos végeÚtjelző táblák
Az alábbiak kezdete és vége:
● autópályák
● A-utak
● ideiglenesen lezárt utcákKiegészítő jelzések ● további tippek a közúti táblákhoz
● utánfutó vontatás korlátozása
● vontatóra vonatkozó korlátozások
● nedves út figyelmeztetés
● jeges út figyelmeztetés
● irányjelző nyilak
A sebességkorlátozási és az előzni
tilos táblák a vezető információs
központban jelennek meg, a
következő sebességkorlátozás vagy
a sebességkorlátozás végének
észleléséig, illetve egy meghatározott
jelzés időtúllépésig.

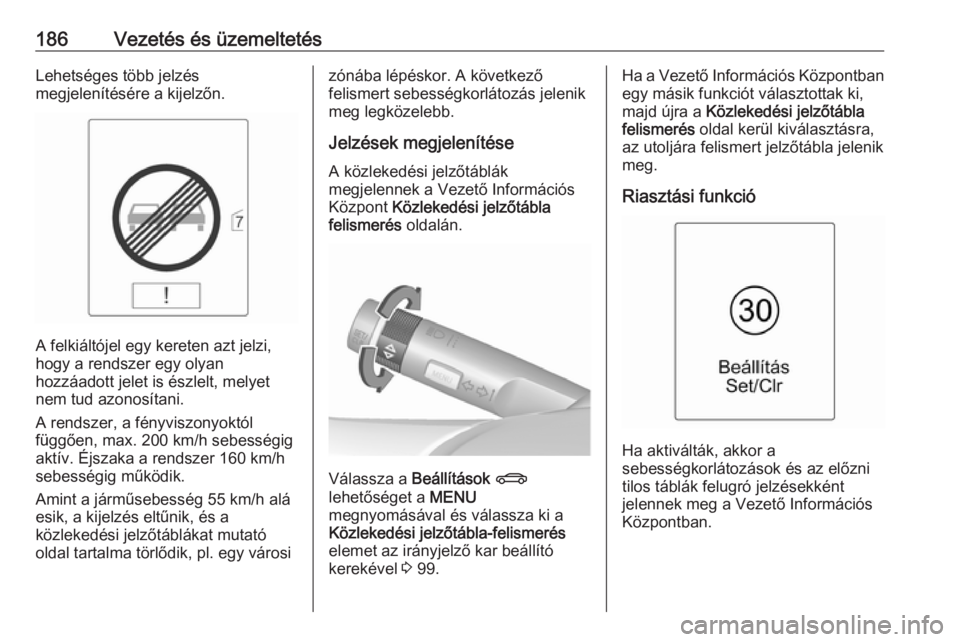

186Vezetés és üzemeltetésLehetséges több jelzés
megjelenítésére a kijelzőn.
A felkiáltójel egy kereten azt jelzi,
hogy a rendszer egy olyan
hozzáadott jelet is észlelt, melyet
nem tud azonosítani.
A rendszer, a fényviszonyoktól
függően, max. 200 km/h sebességig
aktív. Éjszaka a rendszer 160 km/h
sebességig működik.
Amint a járműsebesség 55 km/h alá
esik, a kijelzés eltűnik, és a
közlekedési jelzőtáblákat mutató
oldal tartalma törlődik, pl. egy városi
zónába lépéskor. A következő
felismert sebességkorlátozás jelenik
meg legközelebb.
Jelzések megjelenítése
A közlekedési jelzőtáblák
megjelennek a Vezető Információs
Központ Közlekedési jelzőtábla
felismerés oldalán.
Válassza a Beállítások X
lehetőséget a MENU
megnyomásával és válassza ki a
Közlekedési jelzőtábla-felismerés
elemet az irányjelző kar beállító
kerekével 3 99.
Ha a Vezető Információs Központban
egy másik funkciót választottak ki,
majd újra a Közlekedési jelzőtábla
felismerés oldal kerül kiválasztásra,
az utoljára felismert jelzőtábla jelenik
meg.
Riasztási funkció
Ha aktiválták, akkor a
sebességkorlátozások és az előzni
tilos táblák felugró jelzésekként
jelennek meg a Vezető Információs
Központban.

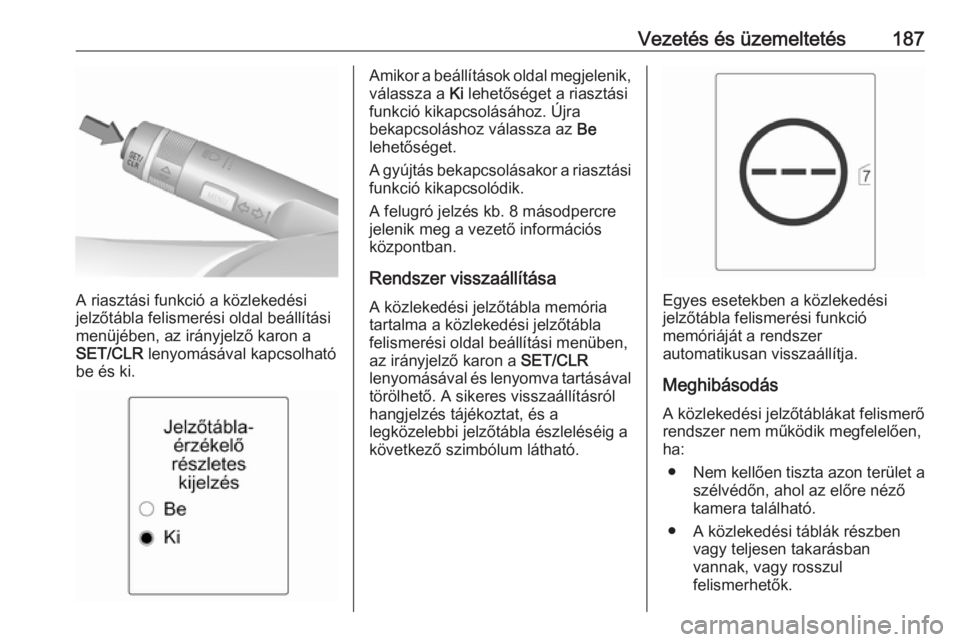

Vezetés és üzemeltetés187
A riasztási funkció a közlekedési
jelzőtábla felismerési oldal beállítási menüjében, az irányjelző karon aSET/CLR lenyomásával kapcsolható
be és ki.
Amikor a beállítások oldal megjelenik, válassza a Ki lehetőséget a riasztási
funkció kikapcsolásához. Újra
bekapcsoláshoz válassza az Be
lehetőséget.
A gyújtás bekapcsolásakor a riasztási
funkció kikapcsolódik.
A felugró jelzés kb. 8 másodpercre
jelenik meg a vezető információs
központban.
Rendszer visszaállítása
A közlekedési jelzőtábla memória tartalma a közlekedési jelzőtábla
felismerési oldal beállítási menüben,
az irányjelző karon a SET/CLR
lenyomásával és lenyomva tartásával
törölhető. A sikeres visszaállításról hangjelzés tájékoztat, és a
legközelebbi jelzőtábla észleléséig a
következő szimbólum látható.
Egyes esetekben a közlekedési
jelzőtábla felismerési funkció
memóriáját a rendszer
automatikusan visszaállítja.
Meghibásodás A közlekedési jelzőtáblákat felismerő
rendszer nem működik megfelelően,
ha:
● Nem kellően tiszta azon terület a
szélvédőn, ahol az előre néző
kamera található.
● A közlekedési táblák részben vagy teljesen takarásban
vannak, vagy rosszul
felismerhetők.

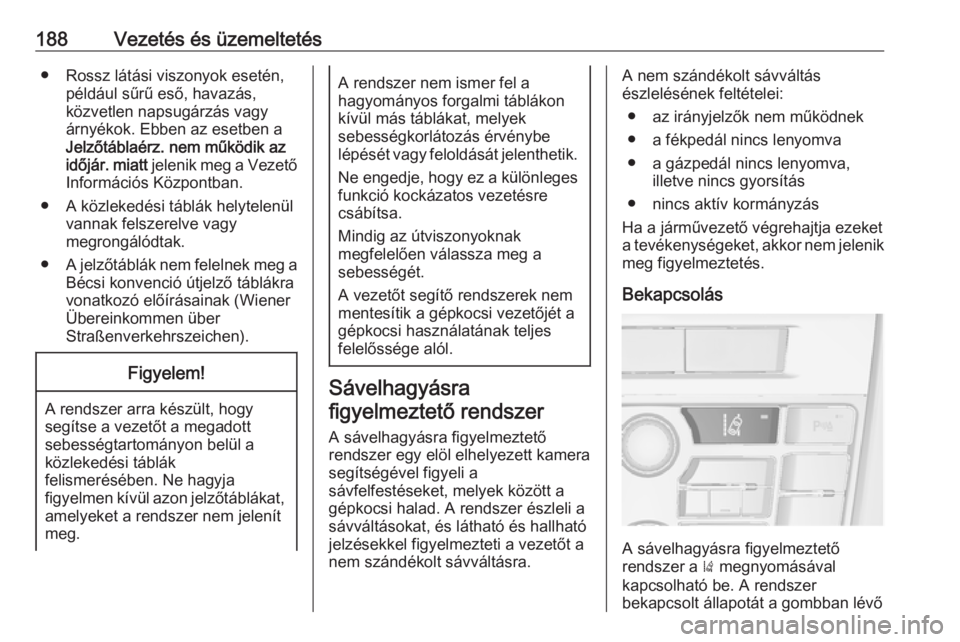

188Vezetés és üzemeltetés● Rossz látási viszonyok esetén,például sűrű eső, havazás,
közvetlen napsugárzás vagy árnyékok. Ebben az esetben a
Jelzőtáblaérz. nem működik az
időjár. miatt jelenik meg a Vezető
Információs Központban.
● A közlekedési táblák helytelenül vannak felszerelve vagy
megrongálódtak.
● A jelzőtáblák nem felelnek meg a
Bécsi konvenció útjelző táblákra
vonatkozó előírásainak (Wiener
Übereinkommen über
Straßenverkehrszeichen).Figyelem!
A rendszer arra készült, hogy
segítse a vezetőt a megadott
sebességtartományon belül a
közlekedési táblák
felismerésében. Ne hagyja
figyelmen kívül azon jelzőtáblákat, amelyeket a rendszer nem jelenít
meg.
A rendszer nem ismer fel a
hagyományos forgalmi táblákon kívül más táblákat, melyek
sebességkorlátozás érvénybe
lépését vagy feloldását jelenthetik.
Ne engedje, hogy ez a különleges
funkció kockázatos vezetésre
csábítsa.
Mindig az útviszonyoknak
megfelelően válassza meg a
sebességét.
A vezetőt segítő rendszerek nem
mentesítik a gépkocsi vezetőjét a
gépkocsi használatának teljes
felelőssége alól.
Sávelhagyásra
figyelmeztető rendszer
A sávelhagyásra figyelmeztető
rendszer egy elöl elhelyezett kamera
segítségével figyeli a
sávfelfestéseket, melyek között a
gépkocsi halad. A rendszer észleli a
sávváltásokat, és látható és hallható
jelzésekkel figyelmezteti a vezetőt a
nem szándékolt sávváltásra.
A nem szándékolt sávváltás
észlelésének feltételei:
● az irányjelzők nem működnek
● a fékpedál nincs lenyomva
● a gázpedál nincs lenyomva, illetve nincs gyorsítás
● nincs aktív kormányzás
Ha a járművezető végrehajtja ezeket
a tevékenységeket, akkor nem jelenik meg figyelmeztetés.
Bekapcsolás
A sávelhagyásra figyelmeztető
rendszer a ) megnyomásával
kapcsolható be. A rendszer
bekapcsolt állapotát a gombban lévő
