OPEL CASCADA 2016.5 Manual de Instrucciones (in Spanish)

Instrumentos y mandos89Atención
Si la aguja está en el sector de ad‐vertencia (rojo), se ha excedido elrégimen máximo admisible del
motor. Hay peligro para el motor.
Indicador de combustible
Muestra el nivel de combustible en el
depósito.
El testigo de control i se ilumina si
el nivel en el depósito es bajo. Re‐ poste inmediatamente si parpadea.
Nunca debe agotar el depósito.
Debido al combustible que queda en
el depósito, la cantidad requerida
para llenar el depósito puede ser in‐
ferior a la capacidad especificada.
Indicador de temperaturadel refrigerante del motor
Muestra la temperatura del refrige‐
rante.
zona izquierda:el motor no ha al‐
canzado todavía
su temperatura de
funcionamientozona central:temperatura nor‐
mal de funciona‐
mientozona derecha:temperatura de‐
masiado altaAtención
Si la temperatura del refrigerante
del motor es demasiado alta, de‐
tenga el vehículo y pare el motor.
Peligro para el motor. Compruebe el nivel de refrigerante.
Indicación de servicio
El sistema de vida útil del aceite le in‐dica cuándo cambiar el aceite del mo‐ tor y el filtro. Según las condiciones
de conducción, la indicación del in‐
tervalo de cambio de aceite del motor
y del filtro puede variar considerable‐ mente.
Para mostrar la duración restante del aceite del motor, utilice los botones
de la palanca de intermitentes:

90Instrumentos y mandos
Pulse MENU para seleccionar Menú
de información del vehículo X .
Gire la rueda de ajuste para seleccio‐
nar Indice del estado útil del aceite .
La duración del aceite del motor res‐
tante se muestra como porcentaje en
el Centro de información del conduc‐
tor.
Restaurar
Pulse SET/CLR de la palanca del in‐
termitente durante varios segundos
para restaurar. La página de duración restante del aceite del motor debe es‐
tar activa. Conecte el encendido,
pero no arranque el motor.
Para que el sistema funcione correc‐
tamente, se debe reiniciar cada vez
que se cambie el aceite del motor.
Recurra a la ayuda de un taller.
Próximo servicio
Cuando el sistema calcula que la vida útil del aceite del motor ha dismi‐
nuido, aparece un mensaje de adver‐ tencia en el centro de información del
conductor. Acuda a un taller para cambiar el aceite del motor y el filtro
en el plazo de una semana o cuando
haya recorrido 500 km (lo que ocurra primero).
Centro de información del conductor
3 99.Información de servicio 3 248.
Testigos de control
Los testigos de control descritos no
están presentes en todos los vehícu‐
los. La descripción es válida para to‐ das las versiones de cuadros de ins‐
trumentos. La posición de los testigos
de control puede variar en función del equipamiento del vehículo. Al conec‐
tar el encendido, se iluminarán bre‐
vemente la mayoría de los testigos de
control a modo de prueba funcional.
Los colores de los testigos de control significan lo siguiente:rojo:peligro, recordatorio im‐
portanteamarillo:aviso, información, averíaverde:confirmación de activa‐
ciónazul:confirmación de activa‐
ciónblanco:confirmación de activa‐
ción

Instrumentos y mandos91Testigos de control en el cuadro de instrumentos

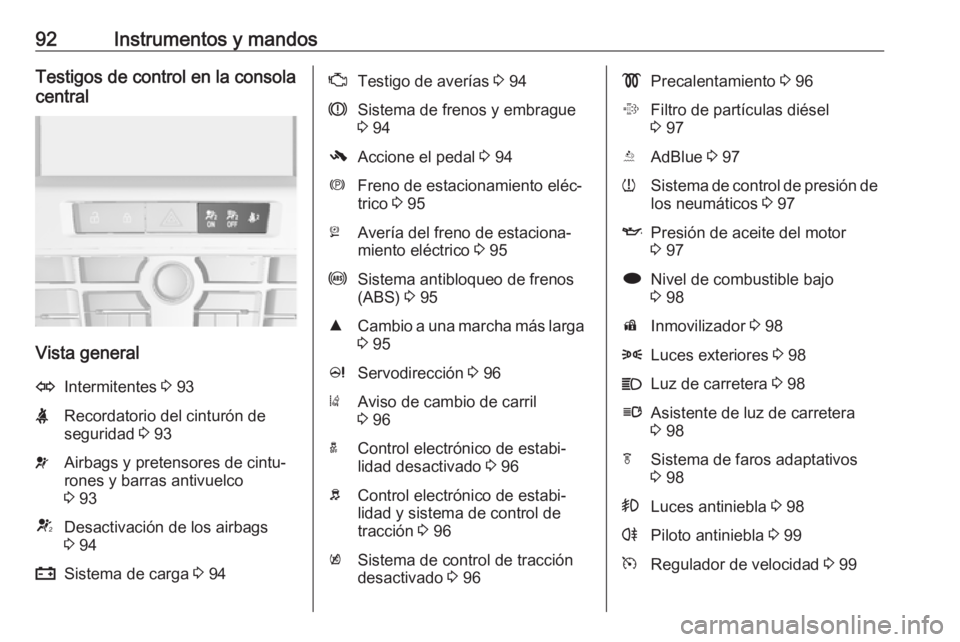

92Instrumentos y mandosTestigos de control en la consola
central
Vista general
OIntermitentes 3 93XRecordatorio del cinturón de
seguridad 3 93vAirbags y pretensores de cintu‐
rones y barras antivuelco
3 93VDesactivación de los airbags
3 94pSistema de carga 3 94ZTestigo de averías 3 94RSistema de frenos y embrague
3 94-Accione el pedal 3 94mFreno de estacionamiento eléc‐
trico 3 95jAvería del freno de estaciona‐
miento eléctrico 3 95uSistema antibloqueo de frenos
(ABS) 3 95RCambio a una marcha más larga
3 95cServodirección 3 96)Aviso de cambio de carril
3 96aControl electrónico de estabi‐
lidad desactivado 3 96bControl electrónico de estabi‐
lidad y sistema de control de
tracción 3 96kSistema de control de tracción
desactivado 3 96!Precalentamiento 3 96%Filtro de partículas diésel
3 97YAdBlue 3 97wSistema de control de presión de
los neumáticos 3 97IPresión de aceite del motor
3 97iNivel de combustible bajo
3 98dInmovilizador 3 988Luces exteriores 3 98CLuz de carretera 3 98lAsistente de luz de carretera
3 98fSistema de faros adaptativos
3 98>Luces antiniebla 3 98rPiloto antiniebla 3 99mRegulador de velocidad 3 99

Instrumentos y mandos93ADetectado vehículo precedente
3 99hPuerta abierta 3 99
Intermitentes
O se enciende o parpadea en verde.
Se enciende un instante
Las luces de estacionamiento están
encendidas.
Parpadea
Se activan los intermitentes o las lu‐
ces de emergencia.
Parpadeo rápido: fallo de un intermi‐
tente o del fusible correspondiente,
fallo de un intermitente del remolque.
Sustitución de bombillas 3 208, Fu‐
sibles 3 216.
Intermitentes 3 127.
Recordatorio del cinturón
de seguridad
Recordatorio del cinturón de
seguridad en los asientos
delanteros
X para el asiento del conductor, se
enciende o parpadea en rojo.
k para el asiento del acompañante,
se enciende o parpadea en rojo
cuando el asiento está ocupado.
Se enciende
Después de conectar el encendido,
hasta que se abroche el cinturón de
seguridad.
Parpadea
Después de arrancar el motor, du‐ rante un máximo de 100 segundos o
hasta que se abroche el cinturón de
seguridad.
Airbag, pretensores de cinturones y barrasantivuelco
v se enciende en rojo.Al conectar el encendido, el testigo de
control se enciende durante unos4 segundos. Si no se ilumina, si no se apaga transcurridos 4 segundos o si
se ilumina mientras se conduce, hay un fallo del sistema del airbag, en el
tensor del cinturón o las barras anti‐
vuelco extensibles. Los airbags, los
pretensores del cinturón y las barras
antivuelco pueden fallar en caso de
accidente.
La activación de los pretensores de
cinturones, los airbags o las barras
antivuelco desplegables se indica
mediante la iluminación permanente
de v.9 Advertencia
Haga subsanar la causa de la ave‐
ría en un taller inmediatamente.
Sistema de airbags, pretensores de
cinturones 3 59, 3 56.
Sistema de protección antivuelco 3 45.

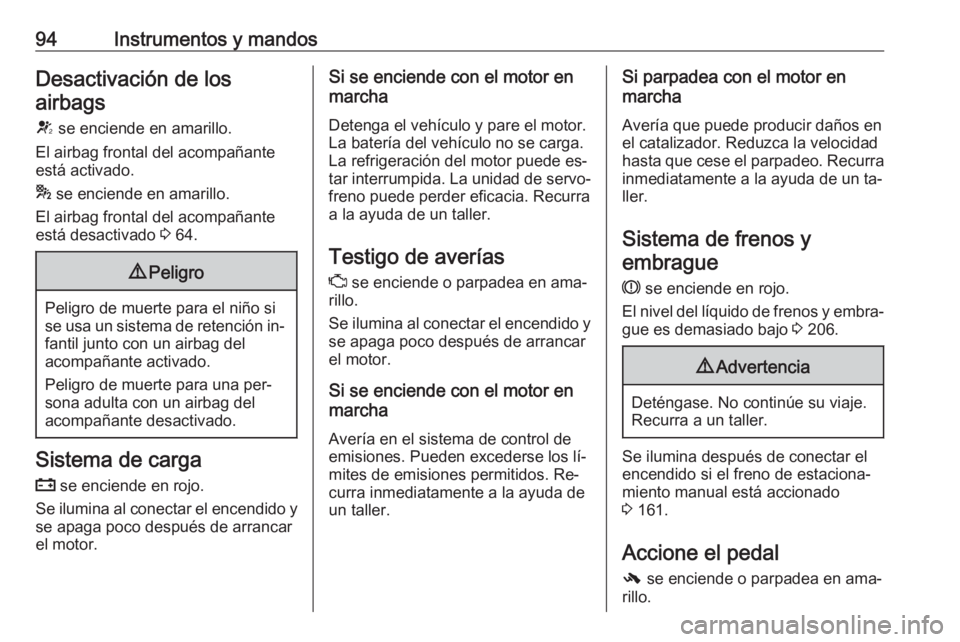

94Instrumentos y mandosDesactivación de losairbags
V se enciende en amarillo.
El airbag frontal del acompañante
está activado.
* se enciende en amarillo.
El airbag frontal del acompañante
está desactivado 3 64.9 Peligro
Peligro de muerte para el niño si
se usa un sistema de retención in‐ fantil junto con un airbag del
acompañante activado.
Peligro de muerte para una per‐
sona adulta con un airbag del
acompañante desactivado.
Sistema de carga
p se enciende en rojo.
Se ilumina al conectar el encendido y se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha
Detenga el vehículo y pare el motor.
La batería del vehículo no se carga.
La refrigeración del motor puede es‐
tar interrumpida. La unidad de servo‐
freno puede perder eficacia. Recurra
a la ayuda de un taller.
Testigo de averías
Z se enciende o parpadea en ama‐
rillo.
Se ilumina al conectar el encendido y
se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marcha
Avería en el sistema de control de
emisiones. Pueden excederse los lí‐
mites de emisiones permitidos. Re‐
curra inmediatamente a la ayuda de
un taller.Si parpadea con el motor en
marcha
Avería que puede producir daños en
el catalizador. Reduzca la velocidad
hasta que cese el parpadeo. Recurra
inmediatamente a la ayuda de un ta‐
ller.
Sistema de frenos yembrague
R se enciende en rojo.
El nivel del líquido de frenos y embra‐
gue es demasiado bajo 3 206.9 Advertencia
Deténgase. No continúe su viaje.
Recurra a un taller.
Se ilumina después de conectar el
encendido si el freno de estaciona‐ miento manual está accionado
3 161.
Accione el pedal - se enciende o parpadea en ama‐
rillo.

Instrumentos y mandos95Se enciendeSe debe pisar el pedal del freno para
desbloquear el freno de estaciona‐
miento eléctrico 3 161.
Se debe pisar el pedal del embrague
para arrancar el motor en modo de parada automática. Sistema stop-
start 3 147.
Parpadea
Se debe pisar el pedal del acelerador para un arranque principal del motor
3 17, 3 146.
En algunas versiones, el mensaje de
accionamiento del pedal se indica en el centro de información del conduc‐
tor 3 107.
Freno de estacionamiento eléctrico
m se enciende o parpadea en rojo.
Se enciende
El freno de estacionamiento eléctrico
está accionado 3 161.Parpadea
El freno de estacionamiento eléctrico
no está accionado o soltado por com‐ pleto. Conecte el encendido, pise el
pedal del freno e intente reiniciar el
sistema soltando primero el freno de
estacionamiento eléctrico y luego
aplicándolo. Si m sigue parpa‐
deando, no conduzca y recurra a la
ayuda de un taller.
Avería del freno deestacionamiento eléctrico
j se enciende o parpadea en amari‐
llo.
Se enciende
El freno de estacionamiento eléctrico
funciona de forma defectuosa
3 161.
Parpadea
El freno de estacionamiento eléctrico
está en modo de mantenimiento. De‐
tenga el vehículo, accione y suelte el
freno de estacionamiento eléctrico
para su reajuste.9 Advertencia
Haga subsanar la causa de la ave‐
ría en un taller inmediatamente.
Sistema antibloqueo de
frenos (ABS)
u se enciende en amarillo.
Se ilumina durante unos segundos
después de conectar el encendido. El sistema está operativo cuando se
apaga el testigo de control.
Si transcurridos unos segundos el
testigo no se apaga, o si se enciende durante la marcha, hay una avería en
el sistema ABS. El sistema de frenos del vehículo sigue estando operativo
pero sin la regulación del ABS.
Sistema antibloqueo de frenos
3 160.
Cambio a una marcha más larga
Se indica R con el número de la si‐
guiente marcha superior o aparece
como página completa en el centro

96Instrumentos y mandosde información del conductor cuandose recomienda realizar un cambio a
una marcha superior para ahorrar
combustible.
Asistente de conducción EcoFlex
3 99.
Dirección asistida c se enciende en amarillo.
Se enciende cuando la dirección
asistida es limitada
La dirección asistida se limita por un
sobrecalentamiento del sistema. El
testigo de control se apaga cuando el
sistema se ha enfriado.
Sistema stop-start 3 147.
Se enciende cuando la dirección
asistida está desactivada
Avería en el sistema de la dirección
asistida. Recurra a un taller.
Aviso de cambio de carril ) se enciende en verde o parpadea
en amarillo.Se enciende en verde
El sistema está conectado y listo para
funcionar.
Parpadea en amarillo
El sistema detecta un cambio invo‐
luntario de carril.
Control electrónico deestabilidad desactivado
n se enciende en amarillo.
El sistema está desactivado.
Control electrónico deestabilidad y sistema decontrol de tracción
b se enciende o parpadea en amari‐
llo.
Parpadea
Intervención activa del sistema.
Puede reducirse la potencia del mo‐ tor y el vehículo puede frenarse un
poco automáticamente.Se enciende
Hay una avería en el sistema. Apa‐
rece un mensaje de advertencia en el
centro de información del conductor.
Se puede continuar conduciendo. El
sistema no está operativo. Sin em‐
bargo, la estabilidad de marcha
puede empeorar dependiendo del es‐
tado de la calzada.
Haga subsanar la causa de la avería
en un taller.
Control electrónico de estabilidad
(ESC) 3 164, Sistema de control de
tracción (TC) 3 163.
Sistema de control de tracción desactivado
k se enciende en amarillo.
El sistema está desactivado.
Precalentamiento ! se enciende en amarillo.
La preincandescencia está activada.
Se activa sólo si la temperatura exte‐
rior es baja.

Instrumentos y mandos97Filtro de partículas diésel% se enciende o parpadea en ama‐
rillo.
El filtro de partículas diésel debe lim‐
piarse.
Siga conduciendo hasta que % se
apague. Procure que el régimen del
motor no baje de las 2000 rpm.
Se enciende
El filtro de partículas diésel está lleno. Inicie el proceso de limpieza cuanto
antes.
Parpadea Se ha alcanzado la capacidad má‐
xima del filtro. Inicie el proceso de
limpieza inmediatamente para que no se dañe el motor.
Filtro de partículas diésel 3 151, sis‐
tema de parada-arranque 3 147.
AdBlue Y parpadea en amarillo.
El nivel de AdBlue es bajo. Reponga
AdBlue lo antes posible para evitar la
imposibilidad de arrancar el motor.AdBlue 3 152.
Sistema de control de presión de los neumáticos
w se enciende o parpadea en amari‐
llo.
Se enciende
Pérdida de presión de los neumáti‐
cos. Detenga el vehículo inmediata‐
mente y compruebe la presión de los
neumáticos.
Parpadea Avería en el sistema o neumático sin
sensor de presión montado (p. ej.,
rueda de repuesto). Después 60-90
segundos, el testigo de control per‐
manece encendido. Recurra a un ta‐
ller.
Sistema de control de presión de los
neumáticos 3 224.
Presión de aceite del motor I se enciende en rojo.Se ilumina al conectar el encendido y
se apaga poco después de arrancar
el motor.
Si se enciende con el motor en
marchaAtención
La lubricación del motor puede es‐ tar interrumpida. Se pueden oca‐
sionar daños en el motor y/o el bloqueo de las ruedas motrices.
1. Pise el embrague.
2. Ponga el cambio en punto muerto, palanca selectora en N.
3. Abandone la carretera lo antes posible sin poner en peligro a
otros vehículos.
4. Desconecte el encendido.
9 Advertencia
Con el motor apagado, será nece‐
saria una fuerza considerable‐
mente mayor para frenar y girar el

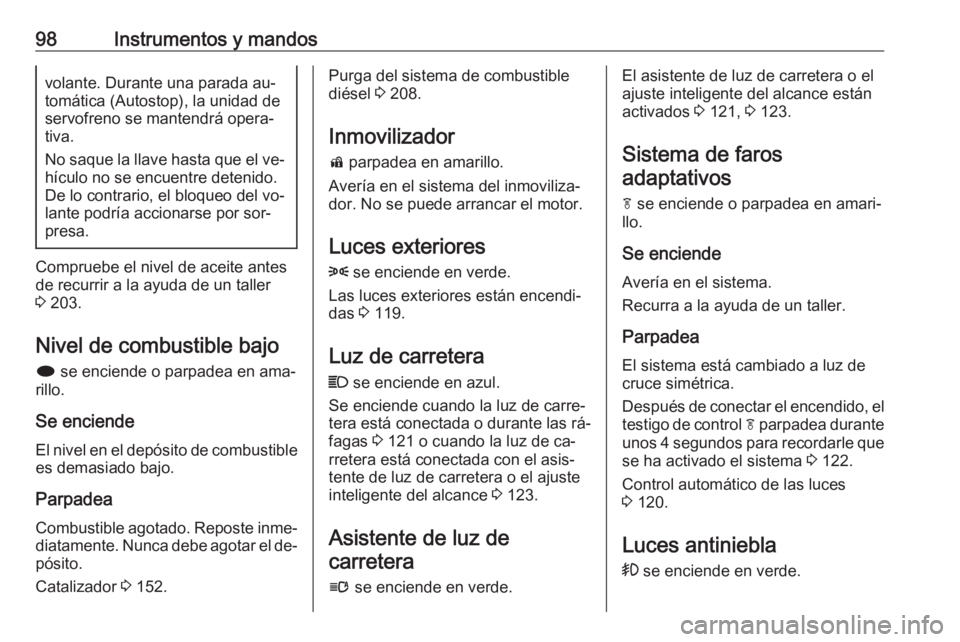

98Instrumentos y mandosvolante. Durante una parada au‐
tomática (Autostop), la unidad de
servofreno se mantendrá opera‐
tiva.
No saque la llave hasta que el ve‐ hículo no se encuentre detenido.
De lo contrario, el bloqueo del vo‐ lante podría accionarse por sor‐presa.
Compruebe el nivel de aceite antes
de recurrir a la ayuda de un taller
3 203.
Nivel de combustible bajo
i se enciende o parpadea en ama‐
rillo.
Se enciende El nivel en el depósito de combustible
es demasiado bajo.
Parpadea Combustible agotado. Reposte inme‐
diatamente. Nunca debe agotar el de‐
pósito.
Catalizador 3 152.
Purga del sistema de combustible
diésel 3 208.
Inmovilizador d parpadea en amarillo.
Avería en el sistema del inmoviliza‐
dor. No se puede arrancar el motor.
Luces exteriores
8 se enciende en verde.
Las luces exteriores están encendi‐
das 3 119.
Luz de carretera
C se enciende en azul.
Se enciende cuando la luz de carre‐
tera está conectada o durante las rá‐
fagas 3 121 o cuando la luz de ca‐
rretera está conectada con el asis‐
tente de luz de carretera o el ajuste
inteligente del alcance 3 123.
Asistente de luz de carretera
l se enciende en verde.El asistente de luz de carretera o el
ajuste inteligente del alcance están
activados 3 121, 3 123.
Sistema de faros adaptativos
f se enciende o parpadea en amari‐
llo.
Se enciende
Avería en el sistema.
Recurra a la ayuda de un taller.
Parpadea
El sistema está cambiado a luz de cruce simétrica.
Después de conectar el encendido, el
testigo de control f parpadea durante
unos 4 segundos para recordarle que se ha activado el sistema 3 122.
Control automático de las luces
3 120.
Luces antiniebla
> se enciende en verde.
