OPEL CASCADA 2016.5 Manual de Instrucciones (in Spanish)

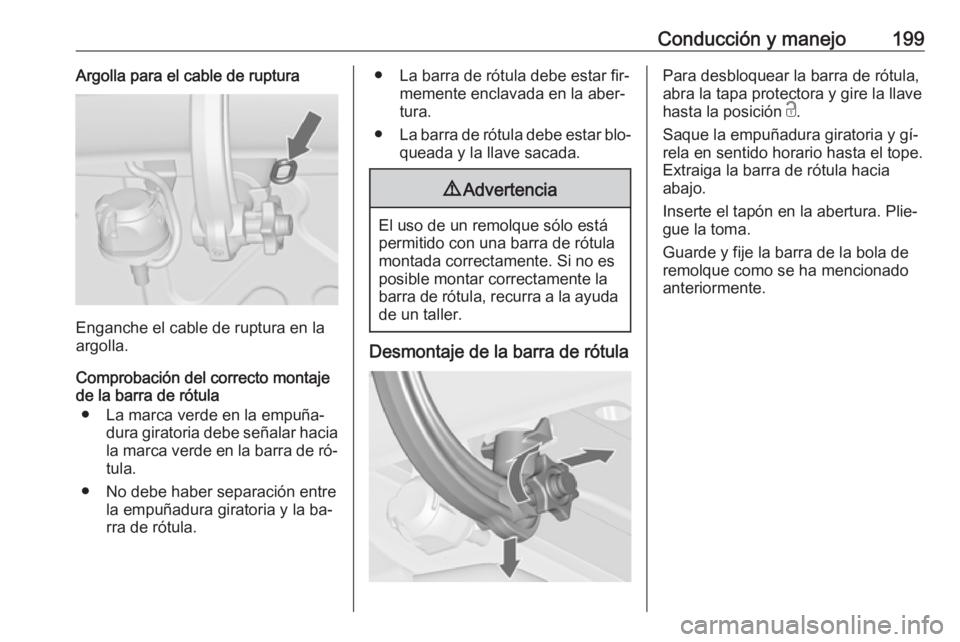

Conducción y manejo199Argolla para el cable de ruptura
Enganche el cable de ruptura en la
argolla.
Comprobación del correcto montaje
de la barra de rótula
● La marca verde en la empuña‐ dura giratoria debe señalar hacia
la marca verde en la barra de ró‐ tula.
● No debe haber separación entre la empuñadura giratoria y la ba‐
rra de rótula.
● La barra de rótula debe estar fir‐ memente enclavada en la aber‐
tura.
● La barra de rótula debe estar blo‐
queada y la llave sacada.9 Advertencia
El uso de un remolque sólo está
permitido con una barra de rótula montada correctamente. Si no es
posible montar correctamente la
barra de rótula, recurra a la ayuda de un taller.
Desmontaje de la barra de rótula
Para desbloquear la barra de rótula,
abra la tapa protectora y gire la llave
hasta la posición c.
Saque la empuñadura giratoria y gí‐
rela en sentido horario hasta el tope.
Extraiga la barra de rótula hacia
abajo.
Inserte el tapón en la abertura. Plie‐
gue la toma.
Guarde y fije la barra de la bola de
remolque como se ha mencionado
anteriormente.

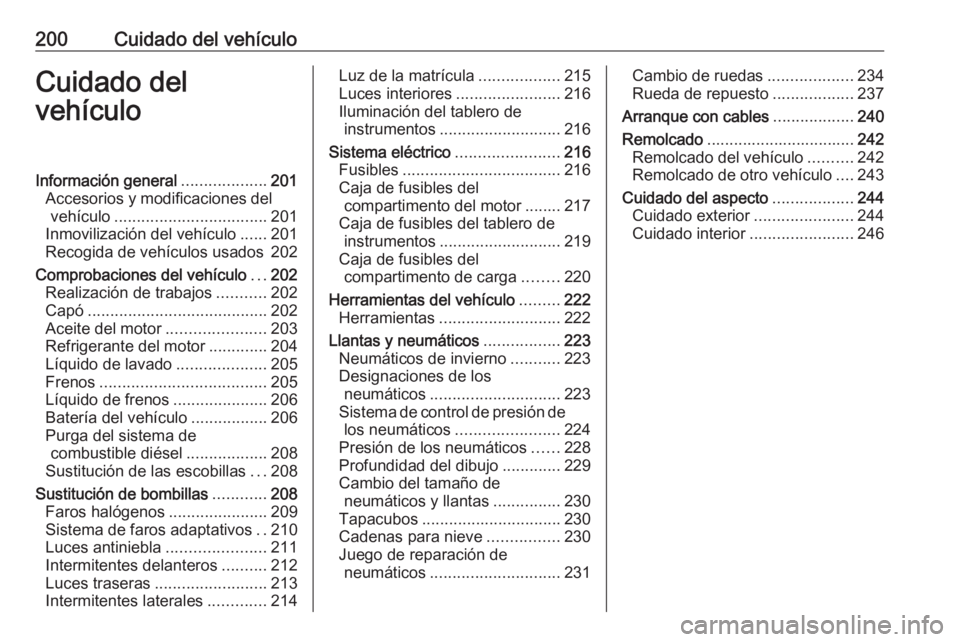

200Cuidado del vehículoCuidado del
vehículoInformación general ...................201
Accesorios y modificaciones del vehículo .................................. 201
Inmovilización del vehículo ......201
Recogida de vehículos usados 202
Comprobaciones del vehículo ...202
Realización de trabajos ...........202
Capó ........................................ 202
Aceite del motor ......................203
Refrigerante del motor .............204
Líquido de lavado ....................205
Frenos ..................................... 205
Líquido de frenos .....................206
Batería del vehículo .................206
Purga del sistema de combustible diésel ..................208
Sustitución de las escobillas ...208
Sustitución de bombillas ............208
Faros halógenos ......................209
Sistema de faros adaptativos ..210
Luces antiniebla ......................211
Intermitentes delanteros ..........212
Luces traseras ......................... 213
Intermitentes laterales .............214Luz de la matrícula ..................215
Luces interiores .......................216
Iluminación del tablero de instrumentos ........................... 216
Sistema eléctrico .......................216
Fusibles ................................... 216
Caja de fusibles del compartimento del motor ........ 217
Caja de fusibles del tablero de instrumentos ........................... 219
Caja de fusibles del compartimento de carga ........220
Herramientas del vehículo .........222
Herramientas ........................... 222
Llantas y neumáticos .................223
Neumáticos de invierno ...........223
Designaciones de los neumáticos ............................. 223
Sistema de control de presión de los neumáticos .......................224
Presión de los neumáticos ......228
Profundidad del dibujo .............229
Cambio del tamaño de neumáticos y llantas ...............230
Tapacubos ............................... 230
Cadenas para nieve ................230
Juego de reparación de neumáticos ............................. 231Cambio de ruedas ...................234
Rueda de repuesto ..................237
Arranque con cables ..................240
Remolcado ................................. 242
Remolcado del vehículo ..........242
Remolcado de otro vehículo ....243
Cuidado del aspecto ..................244
Cuidado exterior ......................244
Cuidado interior .......................246

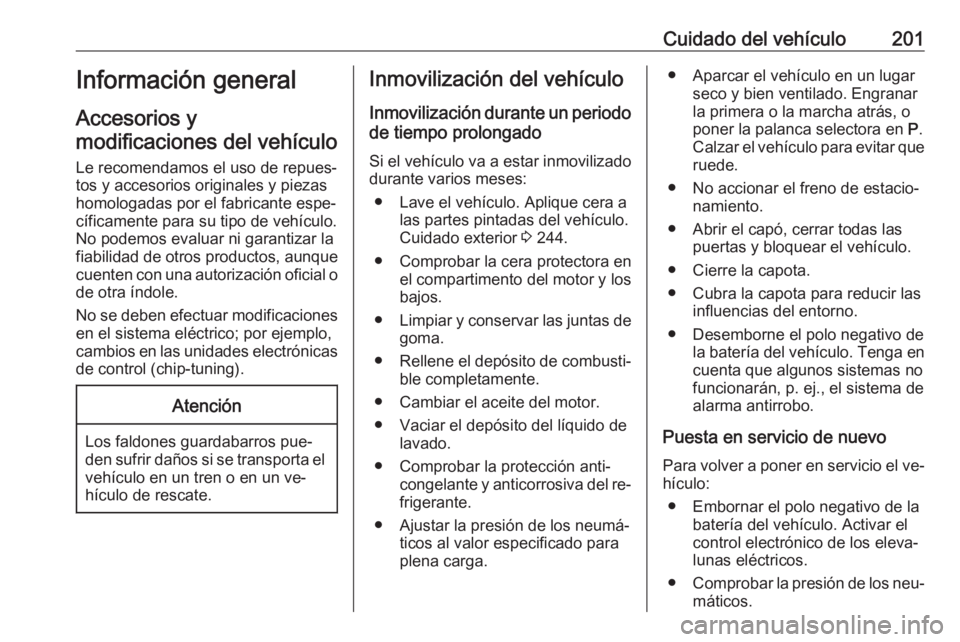

Cuidado del vehículo201Información general
Accesorios y
modificaciones del vehículo
Le recomendamos el uso de repues‐ tos y accesorios originales y piezas
homologadas por el fabricante espe‐
cíficamente para su tipo de vehículo.
No podemos evaluar ni garantizar la
fiabilidad de otros productos, aunque
cuenten con una autorización oficial o de otra índole.
No se deben efectuar modificaciones
en el sistema eléctrico; por ejemplo,
cambios en las unidades electrónicas de control (chip-tuning).Atención
Los faldones guardabarros pue‐den sufrir daños si se transporta el vehículo en un tren o en un ve‐hículo de rescate.
Inmovilización del vehículo
Inmovilización durante un periodode tiempo prolongado
Si el vehículo va a estar inmovilizado
durante varios meses:
● Lave el vehículo. Aplique cera a las partes pintadas del vehículo.
Cuidado exterior 3 244.
● Comprobar la cera protectora en el compartimento del motor y los
bajos.
● Limpiar y conservar las juntas de
goma.
● Rellene el depósito de combusti‐
ble completamente.
● Cambiar el aceite del motor. ● Vaciar el depósito del líquido de lavado.
● Comprobar la protección anti‐ congelante y anticorrosiva del re‐
frigerante.
● Ajustar la presión de los neumá‐ ticos al valor especificado para
plena carga.● Aparcar el vehículo en un lugar seco y bien ventilado. Engranar
la primera o la marcha atrás, o poner la palanca selectora en P.
Calzar el vehículo para evitar que ruede.
● No accionar el freno de estacio‐ namiento.
● Abrir el capó, cerrar todas las puertas y bloquear el vehículo.
● Cierre la capota.
● Cubra la capota para reducir las influencias del entorno.
● Desemborne el polo negativo de la batería del vehículo. Tenga en
cuenta que algunos sistemas no
funcionarán, p. ej., el sistema de
alarma antirrobo.
Puesta en servicio de nuevo Para volver a poner en servicio el ve‐hículo:
● Embornar el polo negativo de la batería del vehículo. Activar el
control electrónico de los eleva‐ lunas eléctricos.
● Comprobar la presión de los neu‐
máticos.

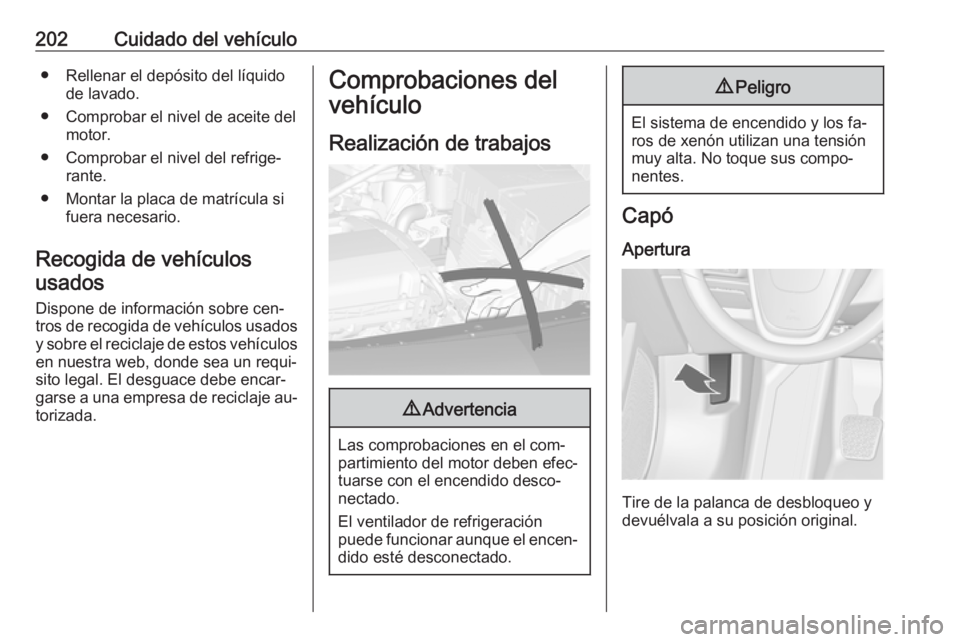

202Cuidado del vehículo● Rellenar el depósito del líquidode lavado.
● Comprobar el nivel de aceite del motor.
● Comprobar el nivel del refrige‐ rante.
● Montar la placa de matrícula si fuera necesario.
Recogida de vehículos usados
Dispone de información sobre cen‐ tros de recogida de vehículos usados
y sobre el reciclaje de estos vehículos en nuestra web, donde sea un requi‐
sito legal. El desguace debe encar‐
garse a una empresa de reciclaje au‐
torizada.Comprobaciones del
vehículo
Realización de trabajos9 Advertencia
Las comprobaciones en el com‐
partimiento del motor deben efec‐ tuarse con el encendido desco‐
nectado.
El ventilador de refrigeración
puede funcionar aunque el encen‐ dido esté desconectado.
9 Peligro
El sistema de encendido y los fa‐
ros de xenón utilizan una tensión
muy alta. No toque sus compo‐
nentes.
Capó
Apertura
Tire de la palanca de desbloqueo y
devuélvala a su posición original.

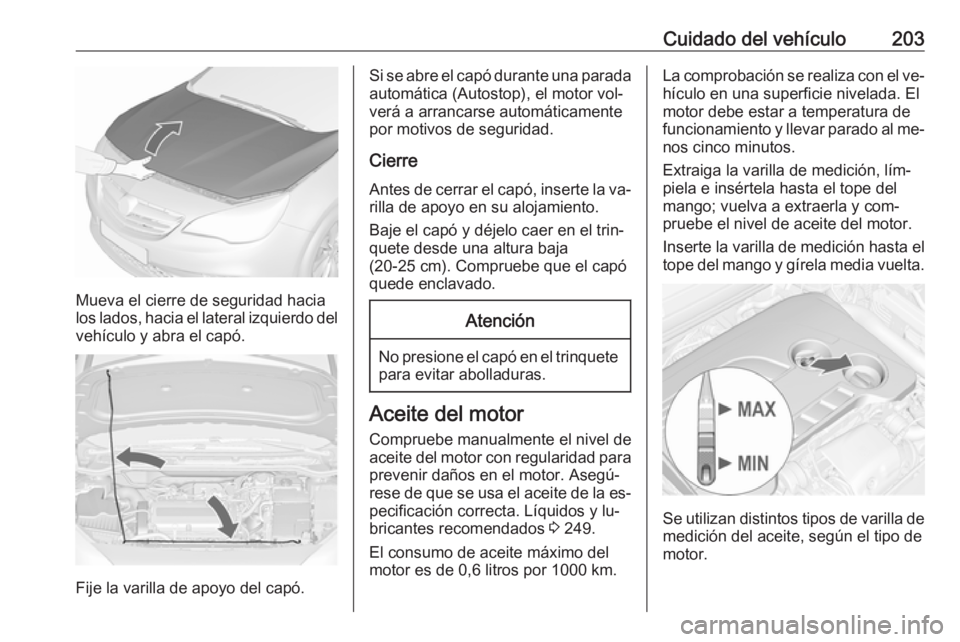

Cuidado del vehículo203
Mueva el cierre de seguridad hacia
los lados, hacia el lateral izquierdo del
vehículo y abra el capó.
Fije la varilla de apoyo del capó.
Si se abre el capó durante una parada
automática (Autostop), el motor vol‐
verá a arrancarse automáticamente
por motivos de seguridad.
Cierre
Antes de cerrar el capó, inserte la va‐ rilla de apoyo en su alojamiento.
Baje el capó y déjelo caer en el trin‐
quete desde una altura baja
(20-25 cm). Compruebe que el capó
quede enclavado.Atención
No presione el capó en el trinquete para evitar abolladuras.
Aceite del motor
Compruebe manualmente el nivel de
aceite del motor con regularidad para prevenir daños en el motor. Asegú‐
rese de que se usa el aceite de la es‐
pecificación correcta. Líquidos y lu‐
bricantes recomendados 3 249.
El consumo de aceite máximo del
motor es de 0,6 litros por 1000 km.
La comprobación se realiza con el ve‐ hículo en una superficie nivelada. Elmotor debe estar a temperatura de
funcionamiento y llevar parado al me‐
nos cinco minutos.
Extraiga la varilla de medición, lím‐
piela e insértela hasta el tope del
mango; vuelva a extraerla y com‐
pruebe el nivel de aceite del motor.
Inserte la varilla de medición hasta el
tope del mango y gírela media vuelta.
Se utilizan distintos tipos de varilla de
medición del aceite, según el tipo de
motor.

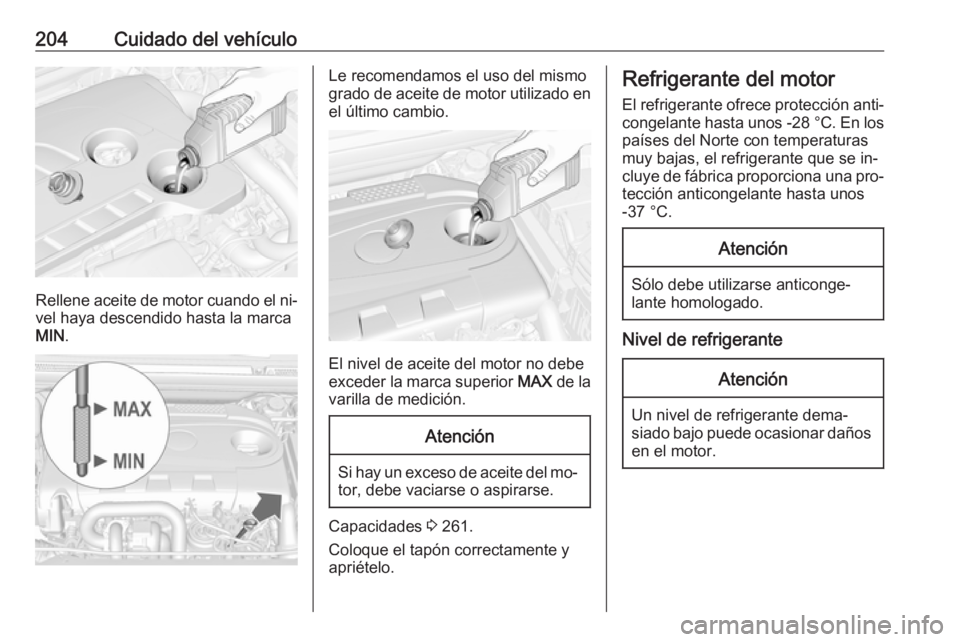

204Cuidado del vehículo
Rellene aceite de motor cuando el ni‐vel haya descendido hasta la marca
MIN .
Le recomendamos el uso del mismo
grado de aceite de motor utilizado en
el último cambio.
El nivel de aceite del motor no debe
exceder la marca superior MAX de la
varilla de medición.
Atención
Si hay un exceso de aceite del mo‐ tor, debe vaciarse o aspirarse.
Capacidades 3 261.
Coloque el tapón correctamente y
apriételo.
Refrigerante del motor
El refrigerante ofrece protección anti‐ congelante hasta unos -28 °C. En los
países del Norte con temperaturas
muy bajas, el refrigerante que se in‐
cluye de fábrica proporciona una pro‐
tección anticongelante hasta unos
-37 °C.Atención
Sólo debe utilizarse anticonge‐
lante homologado.
Nivel de refrigerante
Atención
Un nivel de refrigerante dema‐
siado bajo puede ocasionar daños en el motor.

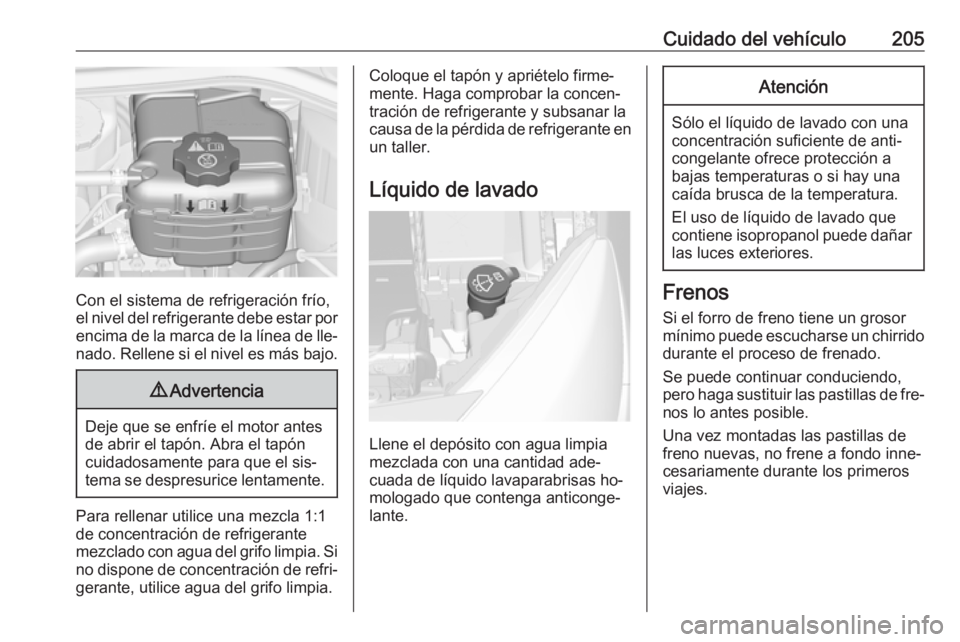

Cuidado del vehículo205
Con el sistema de refrigeración frío,
el nivel del refrigerante debe estar por
encima de la marca de la línea de lle‐ nado. Rellene si el nivel es más bajo.
9 Advertencia
Deje que se enfríe el motor antes
de abrir el tapón. Abra el tapón cuidadosamente para que el sis‐tema se despresurice lentamente.
Para rellenar utilice una mezcla 1:1
de concentración de refrigerante
mezclado con agua del grifo limpia. Si no dispone de concentración de refri‐
gerante, utilice agua del grifo limpia.
Coloque el tapón y apriételo firme‐
mente. Haga comprobar la concen‐
tración de refrigerante y subsanar la
causa de la pérdida de refrigerante en un taller.
Líquido de lavado
Llene el depósito con agua limpia
mezclada con una cantidad ade‐
cuada de líquido lavaparabrisas ho‐
mologado que contenga anticonge‐
lante.
Atención
Sólo el líquido de lavado con una
concentración suficiente de anti‐
congelante ofrece protección a
bajas temperaturas o si hay una caída brusca de la temperatura.
El uso de líquido de lavado que
contiene isopropanol puede dañar
las luces exteriores.
Frenos
Si el forro de freno tiene un grosor
mínimo puede escucharse un chirrido durante el proceso de frenado.
Se puede continuar conduciendo,
pero haga sustituir las pastillas de fre‐ nos lo antes posible.
Una vez montadas las pastillas de
freno nuevas, no frene a fondo inne‐
cesariamente durante los primeros
viajes.

206Cuidado del vehículoLíquido de frenos9Advertencia
El líquido de frenos es tóxico y co‐
rrosivo. Evite su contacto con los
ojos, la piel, la ropa o superficies
pintadas.
El nivel del líquido de frenos debe es‐
tar entre las marcas MIN y MAX .
Si el nivel de líquido se encuentra por debajo de la marca MIN, recurra a la
ayuda de un taller.
Líquido de frenos y embrague
3 249.
Batería del vehículo
La batería del vehículo no requiere
mantenimiento siempre que el perfil
de conducción permita que la batería
se cargue lo suficiente. La conduc‐
ción en distancias cortas y los fre‐
cuentes arranques del motor pueden
descargar la batería. Evite el uso de
consumidores eléctricos innecesa‐ rios.
Las pilas no deben arrojarse a la ba‐
sura doméstica. Deben desecharse en un punto de recogida autorizado
para su reciclaje.
La inmovilización del vehículo du‐
rante más de cuatro semanas puede
ocasionar la descarga de la batería.
Desemborne el polo negativo de la
batería del vehículo.
Sólo se debe embornar o desembor‐
nar la batería con el encendido des‐
conectado.
Protección contra descarga de la ba‐
tería del vehículo 3 132.
Sustitución de la batería del
vehículo
Nota
Cualquier desviación de las presen‐
tes instrucciones puede ocasionar
una desactivación temporal del sis‐
tema stop-start.
Al sustituir la batería del vehículo, asegúrese de que no haya orificios de
ventilación abiertos cerca del borne
positivo. Si hay un orificio de ventila‐
ción abierto en esta zona, debe ce‐
rrarse con un tapón ciego y abrirse la ventilación cerca del borne negativo.
Solamente deben utilizarse baterías
de vehículo que permitan la fijación
de la caja de fusibles encima de la
batería del vehículo.
En vehículos con una batería AGM
("Absorptive Glass Mat" o malla de fi‐ bra de vidrio absorbente), asegúrese
de que la batería se sustituye por otra
batería AGM.

Cuidado del vehículo207
Las baterías AGM se pueden identi‐
ficar por la etiqueta en la batería. Le
recomendamos el uso de una batería
de vehículo original Opel.
Nota
El uso de una batería de vehículo
AGM distinta de la batería del ve‐
hículo original Opel puede menos‐
cabar el rendimiento del sistema stop-start.
Le recomendamos que acuda a un
taller para sustituir la batería del ve‐
hículo.
Sistema stop-start 3 147.
Carga de la batería del vehículo9 Advertencia
En vehículos con sistema stop-
start, asegúrese de que el poten‐
cial de carga no supere los
14,6 V si utiliza un cargador de ba‐ terías. En caso contrario, la bate‐
ría puede sufrir daños.
Arranque con cables 3 240.
Etiqueta de advertencia
Significado de los símbolos: ● Evite la presencia de llamas des‐
cubiertas o chispas, no fume.
● Lleve siempre protección ocular. Los gases explosivos pueden
provocar lesiones e incluso ce‐
guera.
● Mantenga la batería del vehículo
lejos del alcance de los niños.
● La batería del vehículo contiene ácido sulfúrico que puede produ‐
cir ceguera o lesiones graves por quemaduras.
● Consulte el manual del propieta‐ rio para más información.
● Puede haber gas explosivo cerca
de la batería del vehículo.

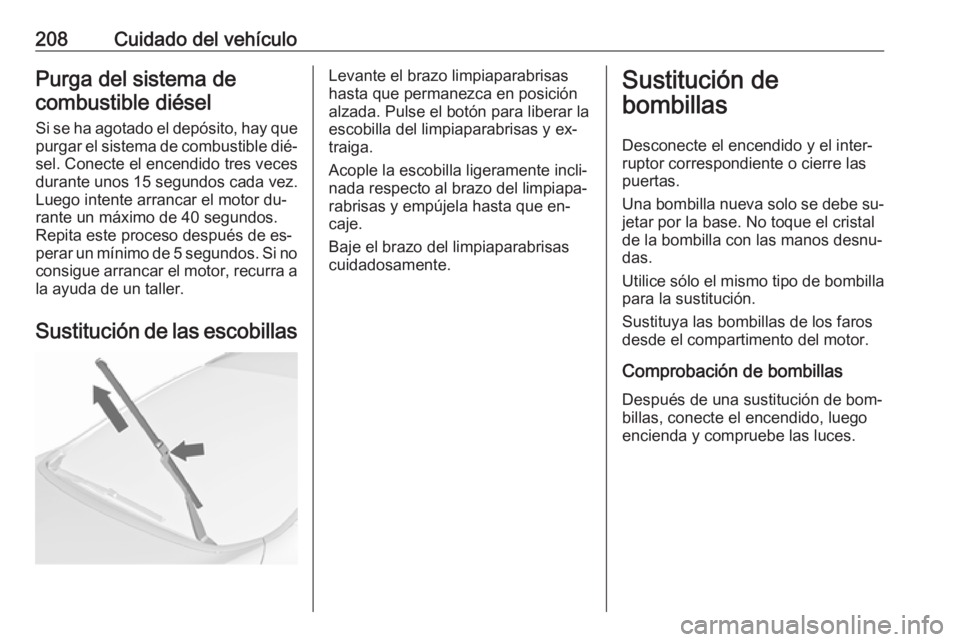

208Cuidado del vehículoPurga del sistema decombustible diésel
Si se ha agotado el depósito, hay que
purgar el sistema de combustible dié‐ sel. Conecte el encendido tres veces
durante unos 15 segundos cada vez.
Luego intente arrancar el motor du‐
rante un máximo de 40 segundos.
Repita este proceso después de es‐
perar un mínimo de 5 segundos. Si no
consigue arrancar el motor, recurra a la ayuda de un taller.
Sustitución de las escobillasLevante el brazo limpiaparabrisas
hasta que permanezca en posición alzada. Pulse el botón para liberar laescobilla del limpiaparabrisas y ex‐
traiga.
Acople la escobilla ligeramente incli‐
nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que en‐
caje.
Baje el brazo del limpiaparabrisas
cuidadosamente.Sustitución de
bombillas
Desconecte el encendido y el inter‐
ruptor correspondiente o cierre las
puertas.
Una bombilla nueva solo se debe su‐ jetar por la base. No toque el cristal
de la bombilla con las manos desnu‐ das.
Utilice sólo el mismo tipo de bombilla para la sustitución.
Sustituya las bombillas de los faros
desde el compartimento del motor.
Comprobación de bombillas
Después de una sustitución de bom‐ billas, conecte el encendido, luego
encienda y compruebe las luces.
