Cuidado del vehículo219N.ºCircuito44–45Ventilador del radiador46–47Bocina48Ventilador del radiador49Bomba de combustible50Nivelación de faros, sistema de
faros adaptativos51–52Calefactor auxiliar, motor diésel53Módulo de control del cambio,
módulo de control del motor54Bomba de vacío, cuadro de
instrumentos, ventilación de
calefacción, aire acondicionado
Después de cambiar los fusibles de‐
fectuosos, cierre la tapa de la caja de fusibles y apriete hasta que se en‐
clave.
Si la tapa de la caja de fusibles no
está cerrada correctamente, pueden
producirse fallos.
Caja de fusibles del tablero de instrumentos
En los vehículos con volante a la iz‐
quierda, la caja de fusibles está de‐
trás del compartimento portaobjetos en el tablero de instrumentos.
Abra el compartimento y empújelo a
la izquierda para desbloquearlo.
Abata el compartimento hacia abajo
y desmóntelo.
En los vehículos con volante a la de‐
recha, la caja de fusibles está situada detrás de una tapa en la guantera.
Abra la guantera, luego abra la cu‐
bierta y pliéguela hacia abajo.

220Cuidado del vehículoN.ºCircuito1Pantallas2Unidad de control de la carro‐
cería, luces exteriores3Unidad de control de la carro‐
cería, luces exteriores4Sistema de infoentretenimiento5Sistema de infoentretenimiento,
instrumento6Toma de corriente, encendedor
de cigarrillos7Toma de corrienteN.ºCircuito8Módulo de control de la carro‐
cería, luz de cruce izquierda9Módulo de control de la carro‐
cería, luz de cruce derecha10Módulo de control de la carro‐
cería, bloqueo de puertas11Ventilador del habitáculo12Asiento eléctrico del conductor13Asiento eléctrico del acompa‐
ñante14Conector de diagnosis15Airbag16Relé de la puerta del maletero17Sistema de aire acondicionado18Diagnosis de servicio19Módulo de control de la carro‐
cería, luces de freno, luces
traseras, luces interiores20–21Tablero de instrumentosN.ºCircuito22Sistema de encendido23Módulo de control de la carro‐
cería24Módulo de control de la carro‐
cería25–26Accesorios de toma de alimen‐
tación del maletero
Caja de fusibles del
compartimento de carga
La caja de fusibles está en el lado iz‐
quierdo del compartimento de carga,
detrás de una tapa.

Cuidado del vehículo221
Desmonte la tapa.
Distribución de fusibles
N.ºCircuito1El módulo de control de la
capota, carril de energía
derecho2–3Asistente de aparcamiento4Sistema de reducción catalítica
selectiva5–6–7Asiento eléctrico8Módulo de control de la capota9Sistema de reducción catalítica
selectiva10Sistema de reducción catalítica
selectiva11Módulo del remolque, monitor
de presión de neumáticos y
cámara de visión trasera12El módulo de control de la
capota, luces traserasN.ºCircuito13–14Asiento trasero abatimiento
eléctrico15–16Ventilación de asiento, cámara
de visión trasera, módulo de
control de la capota17–18–19Calefacción del volante20–21Calefacción de asiento22–23El módulo de control de la
capota, carril de energía
izquierdo24Sistema de reducción catalítica
selectiva25–

222Cuidado del vehículoN.ºCircuito26Fusible de cable puente para
modo no logístico27Entrada pasiva28–29Unidad hidráulica30–31–32Flex RideHerramientas del
vehículo
Herramientas Vehículos con rueda de repuesto
Abra la cubierta del suelo de carga. El
gato, las herramientas y una correa
para asegurar la rueda pinchada es‐
tán en la caja de herramientas, de‐
bajo de la rueda de repuesto en el
compartimento de carga.
La llave para ruedas y la argolla de
remolque están en la bolsa de herra‐
mientas situada en la cavidad de la
rueda de repuesto, junto a la caja de
herramientas. La bolsa de herramien‐
tas está fijada con una brida a la va‐
rilla de estribo. Retire la caja de he‐ rramientas y la bolsa de herramientas
de la varilla de estribo para tener ac‐
ceso a las herramientas de la bolsa.
Rueda de repuesto 3 237.
Vehículos con juego de
reparación de neumáticos
Algunas herramientas y la argolla de
remolque están alojadas, junto con el
juego de reparación de neumáticos,
en una caja de herramientas debajo
de la cubierta del piso en el compar‐
timento de carga.

Cuidado del vehículo223Los vehículos con juego de
reparación de neumáticos y suelo de compartimento de carga plano
Algunas herramientas y la argolla delremolque están colocados juntos con
el juego de reparación de neumáticos en una bolsa, que está sujeta en la
argolla izquierda delantera en el com‐
partimento de carga.
Llantas y neumáticos
Ruedas
En los vehículos con motores diésel no se permiten llantas de acero y so‐ lamente especiales, para este ve‐hículo se permiten llantas de aleación
homologado.
Estado de los neumáticos, estado de las llantas
Conduzca lentamente sobre los bor‐
dillos y, si es posible, en ángulo recto. Rodar sobre superficies con bordes
agudos puede dañar los neumáticos
y las llantas. Al aparcar, no aprisione
los neumáticos contra el bordillo.
Compruebe periódicamente si las
llantas están dañadas. En caso de
daños o desgaste excesivo, recurra a la ayuda de un taller.
Neumáticos de invierno
Los neumáticos de invierno ofrecen
mayor seguridad a temperaturas in‐
feriores a 7 °C y, por tanto, deberían
montarse en todas las ruedas.Para neumáticos de invierno se per‐
miten todos los tamaños 3 262.
Utilice como neumáticos de invierno
el tamaño 225/55 R17.
En los vehículos con motores diésel
no se permiten llantas de acero y so‐
lamente especiales, se permiten llan‐ tas de aleación homologadas del ve‐hículo.
La pegatina con el límite de veloci‐
dad, según las normas de tráfico del
país, debe colocarse en el campo vi‐
sual del conductor.
Designaciones de los
neumáticos
Por ejemplo, 235/55 R 17 99 V235:Anchura del neumático, en
mm55:Relación de sección (altura del neumático respecto a la an‐
chura) en %R:Tipo de cubierta: RadialRF:Tipo: RunFlat17:Diámetro de la llanta, en pul‐
gadas

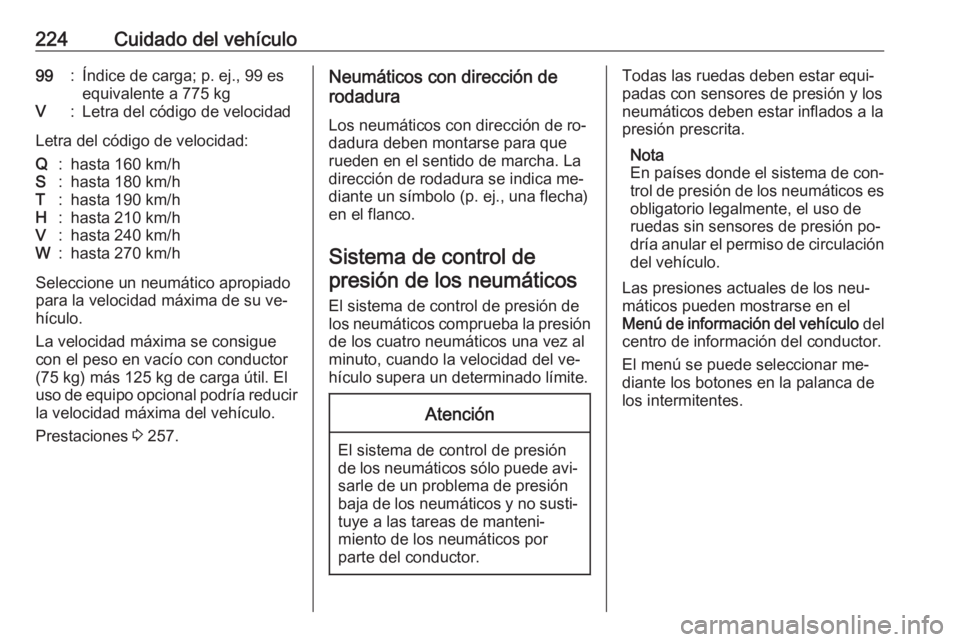

224Cuidado del vehículo99:Índice de carga; p. ej., 99 es
equivalente a 775 kgV:Letra del código de velocidad
Letra del código de velocidad:
Q:hasta 160 km/hS:hasta 180 km/hT:hasta 190 km/hH:hasta 210 km/hV:hasta 240 km/hW:hasta 270 km/h
Seleccione un neumático apropiado para la velocidad máxima de su ve‐
hículo.
La velocidad máxima se consigue
con el peso en vacío con conductor
(75 kg) más 125 kg de carga útil. El
uso de equipo opcional podría reducir la velocidad máxima del vehículo.
Prestaciones 3 257.
Neumáticos con dirección de
rodadura
Los neumáticos con dirección de ro‐
dadura deben montarse para que
rueden en el sentido de marcha. La
dirección de rodadura se indica me‐
diante un símbolo (p. ej., una flecha)
en el flanco.
Sistema de control de presión de los neumáticos
El sistema de control de presión de
los neumáticos comprueba la presión de los cuatro neumáticos una vez al
minuto, cuando la velocidad del ve‐
hículo supera un determinado límite.Atención
El sistema de control de presión
de los neumáticos sólo puede avi‐
sarle de un problema de presión
baja de los neumáticos y no susti‐ tuye a las tareas de manteni‐
miento de los neumáticos por
parte del conductor.
Todas las ruedas deben estar equi‐ padas con sensores de presión y losneumáticos deben estar inflados a la
presión prescrita.
Nota
En países donde el sistema de con‐
trol de presión de los neumáticos es obligatorio legalmente, el uso de
ruedas sin sensores de presión po‐
dría anular el permiso de circulación
del vehículo.
Las presiones actuales de los neu‐
máticos pueden mostrarse en el
Menú de información del vehículo del
centro de información del conductor.
El menú se puede seleccionar me‐
diante los botones en la palanca de
los intermitentes.

Cuidado del vehículo225
Pulse MENU para seleccionar Menú
de información del vehículo X .
Gire la rueda de ajuste para seleccio‐
nar el sistema de control de presión
de los neumáticos.
El estado del sistema y las diferen‐
cias de presión pequeñas se indican
mediante un mensaje que indica el
neumático correspondiente en el cen‐ tro de información del conductor.
El sistema considera la temperatura
de los neumáticos para las adverten‐
cias.
Dependencia de la temperatura
3 228.
Si se detecta un problema de presión
baja de los neumáticos, se indica me‐
diante el testigo de control w 3 97.
Si se enciende
w, pare lo antes posi‐
ble e infle los neumáticos a la presión
recomendada 3 262.
Si w parpadea durante
60-90 segundos y luego se ilumina de manera permanente, hay un fallo en
el sistema. Recurra a un taller.
Tras el inflado, puede se necesario
actualizar los valores de presión de
los neumáticos en el centro de infor‐
mación del conductor. Durante este
tiempo se puede iluminar el testigo w.
Si el testigo w se enciende con tem‐
peraturas bajas y luego se apaga
después de conducir, podría indicar
un problema de presión de neumáti‐
cos baja. Comprobar la presión de los
neumáticos.
Mensajes del vehículo 3 107.
Si hay que reducir o aumentar la pre‐ sión de los neumáticos, desconecte
el encendido.
Monte sólo ruedas con sensores de
presión; en caso contrario, no se
mostrará la presión de los neumáti‐
cos y el testigo w permanecerá en‐
cendido.

226Cuidado del vehículoLa rueda de repuesto o la rueda deemergencia no está equipada con
sensor de presión. El sistema de con‐
trol de presión de los neumáticos no
funciona para este tipo de neumáti‐
cos. Se enciende el testigo de control
w . El sistema sigue funcionando para
las otras tres ruedas.
El uso de juegos de reparación de
neumáticos disponibles en comercios puede menoscabar el funciona‐
miento del sistema. Se recomienda el uso de juegos homologados por el fa‐
bricante.
El uso de dispositivos electrónicos o
la proximidad a instalaciones que uti‐ lizan frecuencias de onda similares
podría afectar al funcionamiento del
sistema de control de presión de los
neumáticos.
Cada vez que se sustituyan los neu‐
máticos, hay que desmontar y revisar
los sensores de presión de los neu‐
máticos. En el caso del sensor ator‐
nillado: sustituya el núcleo de la vál‐
vula y el anillo de sellado. En el caso
del sensor con pinzas: sustituya el
vástago de válvula completo.Estado de carga del vehículo
Ajuste la presión de los neumáticos a
las condiciones de carga conforme a
la etiqueta de información sobre neu‐
máticos o el cuadro de presiones de
los neumáticos 3 262 y seleccione el
ajuste correspondiente en el menú
Carga de los neumáticos en el centro
de información del conductor, 3 99.
Este ajuste es la referencia para las
advertencias de presión de los neu‐
máticos.
El menú Carga neumáticos aparece
únicamente si el vehículo está dete‐
nido y el freno de estacionamiento
está aplicado. En vehículos con cam‐ bio automático, la palanca selectora
debe encontrarse en P.
Seleccione:
● Ligera para presión de confort
hasta 3 personas
● Eco para presión Eco hasta
3 personas
● Max para carga completa
Proceso de ajuste del sensor de presión de los neumáticos
Cada sensor de presión de los neu‐
máticos tiene un código de identifica‐
ción único. El código de identificación se debe corresponder con la posición de la nueva rueda después de girar
las ruedas o intercambiar el juego
completo de rueda o se han sustituido

Cuidado del vehículo227más sensores de presión de los neu‐
máticos. Asimismo, el proceso de
emparejamiento de los sensores de
presión de los neumáticos debería
realizarse después de sustituir el
neumático de repuesto por una rueda
de carretera con el sensor de presión
de los neumáticos.
El testigo de avería w y el mensaje o
código de advertencia deberían apa‐
garse en el próximo ciclo de encen‐
dido. Los sensores se emparejan con
las posiciones del neumático/llanta,
utilizando una herramienta de apren‐
dizaje, en el siguiente orden: rueda
delantera del lado izquierdo, rueda
delantera del lado derecho, rueda tra‐ sera del lado derecho y rueda trasera
del lado izquierdo. La luz del intermi‐
tente en la posición de activado ac‐
tual se ilumina hasta que el sensor se
empareja.
Consulte con su taller para revisarlo
o para comprar una herramienta de
aprendizaje. Hay un plazo de dos mi‐
nutos para emparejar la primera po‐
sición de rueda y de cinco minutos en
total para las cuatro posiciones. Sitarda más, el proceso de empareja‐
miento se cancela y hay que volver a empezar.
El proceso de ajuste del sensor de
presión de los neumáticos es:
1. Ponga el freno de estaciona‐ miento.
2. Conecte el encendido. 3. En vehículos con cambio automá‐
tico: ajuste la palanca selectora a
la posición P.
En vehículos con cambio manual: seleccione cambio muerto.
4. Use MENU en la palanca de los
intermitentes para seleccionar el Menú de información del
vehículo en el centro de informa‐
ción del conductor.
5. Gire la rueda de ajuste para ir al menú de presión de los neumáti‐
cos.
6. Pulse SET/CLR para empezar el
proceso de emparejamiento de
los sensores. Debería visuali‐
zarse un mensaje solicitando la
aceptación del proceso.7. Pulse de nuevo SET/CLR para
confirmar la selección. La bocina
suena dos veces para indicar que
el receptor está en modo de
aprendizaje.
8. Empiece por la rueda delantera del lado izquierdo.
9. Coloque la herramienta de apren‐
dizaje sobre el flanco del neumá‐tico, cerca del vástago de la vál‐
vula. Luego pulse el botón para
activar el sensor de presión de los neumáticos. Un toque de la bo‐
cina confirma que el código de
identificación del sensor ha sido
emparejado con esta posición de
la rueda.
10. Continúe con la rueda delantera derecha y repita el procedimiento
del paso 9.
11. Continúe con la rueda trasera de‐
recha y repita el procedimiento
del paso 9.
12. Continúe con la rueda trasera iz‐ quierda y repita el procedimiento
del paso 9. La bocina suena dos
veces para indicar que el código
de identificación del sensor ha
sido emparejado con el

228Cuidado del vehículoneumático trasero izquierdo y queel proceso de emparejamiento de
los sensores de presión de los
neumáticos no está activo.
13. Desconecte el encendido.
14. Ajuste los cuatro neumáticos a la presión de aire recomendada en
la etiqueta de información de las
presiones de los neumáticos.
15. Asegúrese de que el estado de carga del neumático se ajuste
conforme a la presión seleccio‐
nada 3 99.
Presión de los neumáticos Compruebe la presión de los neumá‐
ticos en frío, al menos cada 14 días y
antes de cualquier viaje largo. No ol‐
vide la rueda de repuesto. Esto es
aplicable también a los vehículos con
sistema de control de presión de los
neumáticos.
Desenrosque el tapón de la válvula.
Presión de los neumáticos 3 262.
La etiqueta de información de presión de los neumáticos, situada en el
marco de la puerta izquierda, indica
los neumáticos equipados original‐
mente y las presiones correspondien‐
tes.
Los datos sobre presiones son váli‐
dos para neumáticos fríos. Son apli‐ cables a neumáticos de verano y deinvierno.
La rueda de repuesto se debe inflar
siempre con la presión especificada
para carga completa.
La presión de los neumáticos ECO
sirve para reducir el consumo de
combustible.
Una presión de los neumáticos inco‐
rrecta afectará negativamente a la
seguridad, a la maniobrabilidad del
vehículo, al confort y al consumo de
combustible, además de aumentar el
desgaste de los neumáticos.
Las presiones de los neumáticos di‐
fieren en función de diversas opcio‐
nes. Para obtener el valor correcto de presión de los neumáticos, siga el
procedimiento siguiente:
1. Identifique el código de identifica‐
ción del motor. Datos del motor
3 256.
2. Identifique el neumático respec‐ tivo.
Las tablas de presión de los neumá‐
ticos muestran todas las combinacio‐ nes de neumáticos posibles 3 262.
Para conocer los neumáticos homo‐
logados para su vehículo, consulte el
certificado de conformidad CEE que
se entrega con el vehículo o la docu‐
mentación de matriculación nacional.
