OPEL CASCADA 2016.5 Ohjekirja (in Finnish)

Auton hoito209Autot, joissa on
renkaankorjaussarja ja tasainen
tavaratilan lattia
Jotkin työkalut ja hinaussilmukka ovat yhdessä renkaankorjaussarjan
kanssa pussissa, joka on kiinnitetty
tavaratilan vasempaan etukiinnitys‐
silmukkaan.
Vanteet ja renkaat
PyörätDieselmoottorilla varustetuissa au‐
toissa ei saa käyttää teräspyöriä. Ai‐
noastaan tälle autolle hyväksytyt va‐
lupyörät ovat sallittuja.
Renkaiden ja vanteiden kunto
Ylitä reunakivi hitaasti ja mahdollisim‐ man kohtisuorassa. Terävien reuno‐
jen yli ajaminen voi aiheuttaa vauri‐
oita renkaisiin ja vanteisiin. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko ren‐
kaissa vaurioita. Jos vaurioita tai epä‐ tavallista kulumista esiintyy, käänny
korjaamon puoleen.
Talvirenkaat
Talvirenkaat parantavat ajoturvalli‐
suutta alle 7 °C:n lämpötiloissa ja ne on siksi asennettava kaikkiin pyöriin.
Kaikkia rengaskokoja saa käyttää tal‐ virenkaina 3 245.Käytä talvirenkaina ainoastaan
225/55 R17 -kokoisia renkaita.
Dieselmoottorilla varustetuissa au‐
toissa ei saa käyttää teräsvanteita, ai‐
noastaan tälle autolle hyväksytyt ke‐
vytmetallivanteet ovat sallittuja.
Nopeustarra on kiinnitettävä maakoh‐
taisten määräysten mukaan kuljetta‐
jan näkökenttään.
Rengasmerkinnät
Esimerkiksi 235/55 R 17 99 V235:Renkaan leveys, mm55:Renkaan profiili (renkaan kor‐
keuden suhde renkaan levey‐
teen, %)R:Vyörakenne: VyörengasRF:Rakenne: RunFlat, turvara‐
kenne17:Vanteen halkaisija, tuumaa99:Kantavuusindeksi, esim. 99
vastaa 775 kg:aaV:Nopeusluokan merkintä
Nopeusluokkien merkinnät:
Q:enintään 160 km/hS:enintään 180 km/hT:enintään 190 km/h

210Auton hoitoH:enintään 210 km/hV:enintään 240 km/hW:enintään 270 km/h
Valitse auton maksiminopeuteen so‐
veltuva rengas.
Maksiminopeus on saavutettavissa
omamassalla kuljettajan kanssa
( 75 kg) plus 125 kg:n hyötykuormalla.
Lisävarusteet voivat alentaa auton
maksiminopeutta.
Suorituskyky 3 241.
Pyörimissuunnan merkinnällä
varustetut renkaat
Jos renkaisiin on merkitty pyörimis‐
suunta, merkin on osoitettava ajo‐
suuntaan. Pyörimissuunnan osoittaa
renkaan sivuun merkitty symboli
(esim. nuoli).
Rengaspaineidenvalvontajärjestelmä
Rengaspaineiden valvontajärjes‐
telmä valvoo tietystä ajonopeudesta
alkaen kaikkien neljän renkaan pai‐
netta kerran minuutissa.
Huomio
Rengaspaineiden valvontajärjes‐
telmä varoittaa vain alhaisesta
rengaspaineesta. Se ei korvaa
kuljettajan tekemää säännöllistä rengashuoltoa.
Kaikissa pyörissä on oltava painean‐
turit ja renkaissa on oltava ohjeiden
mukainen rengaspaine.
Huomautus
Maissa, joissa lainsäädäntö edellyt‐
tää rengaspaineiden valvontajärjes‐
telmän käyttöä, auton tyyppihyväk‐
syntä on voimassa vain käytet‐
täessä paineantureilla varustettuja
vanteita.
Senhetkiset rengaspaineet voidaan
näyttää kuljettajan tietokeskuksen va‐ likossa Asetukset .
Valikko voidaan valita suuntavilkkuvi‐
vun painikkeilla.
Valitse Asetukset X painamalla
MENU .
Käännä säätöpyörää valitaksesi ren‐
gaspaineiden valvontajärjestelmän.

Auton hoito211Järjestelmän tila ja painevaroitukset
näytetään kuljettajan tietokeskuk‐
sessa viestinä, joka ilmaisee kysei‐
sen renkaan.
Järjestelmä ottaa renkaan lämpötilan
huomioon varoituksissa.
Riippuvuus lämpötilasta 3 213.

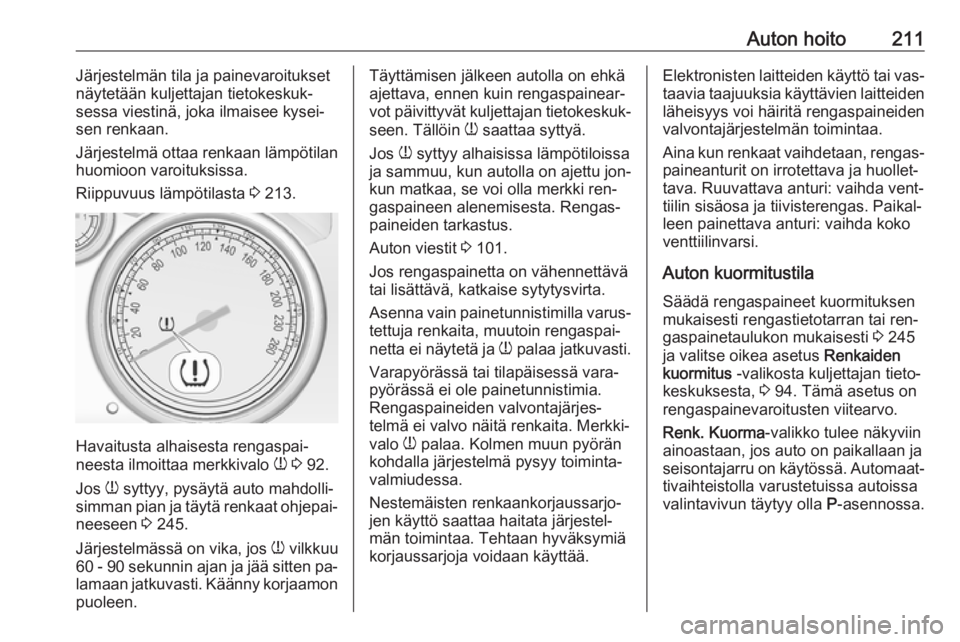

Havaitusta alhaisesta rengaspai‐
neesta ilmoittaa merkkivalo w 3 92.
Jos w syttyy, pysäytä auto mahdolli‐
simman pian ja täytä renkaat ohjepai‐
neeseen 3 245.
Järjestelmässä on vika, jos w vilkkuu
60 - 90 sekunnin ajan ja jää sitten pa‐
lamaan jatkuvasti. Käänny korjaamon
puoleen.
Täyttämisen jälkeen autolla on ehkä
ajettava, ennen kuin rengaspainear‐
vot päivittyvät kuljettajan tietokeskuk‐
seen. Tällöin w saattaa syttyä.
Jos w syttyy alhaisissa lämpötiloissa
ja sammuu, kun autolla on ajettu jon‐
kun matkaa, se voi olla merkki ren‐
gaspaineen alenemisesta. Rengas‐
paineiden tarkastus.
Auton viestit 3 101.
Jos rengaspainetta on vähennettävä
tai lisättävä, katkaise sytytysvirta.
Asenna vain painetunnistimilla varus‐ tettuja renkaita, muutoin rengaspai‐
netta ei näytetä ja w palaa jatkuvasti.
Varapyörässä tai tilapäisessä vara‐
pyörässä ei ole painetunnistimia.
Rengaspaineiden valvontajärjes‐
telmä ei valvo näitä renkaita. Merkki‐
valo w palaa. Kolmen muun pyörän
kohdalla järjestelmä pysyy toiminta‐
valmiudessa.
Nestemäisten renkaankorjaussarjo‐
jen käyttö saattaa haitata järjestel‐
män toimintaa. Tehtaan hyväksymiä
korjaussarjoja voidaan käyttää.Elektronisten laitteiden käyttö tai vas‐ taavia taajuuksia käyttävien laitteiden
läheisyys voi häiritä rengaspaineiden
valvontajärjestelmän toimintaa.
Aina kun renkaat vaihdetaan, rengas‐
paineanturit on irrotettava ja huollet‐
tava. Ruuvattava anturi: vaihda vent‐
tiilin sisäosa ja tiivisterengas. Paikal‐
leen painettava anturi: vaihda koko
venttiilinvarsi.
Auton kuormitustila Säädä rengaspaineet kuormituksenmukaisesti rengastietotarran tai ren‐
gaspainetaulukon mukaisesti 3 245
ja valitse oikea asetus Renkaiden
kuormitus -valikosta kuljettajan tieto‐
keskuksesta, 3 94. Tämä asetus on
rengaspainevaroitusten viitearvo.

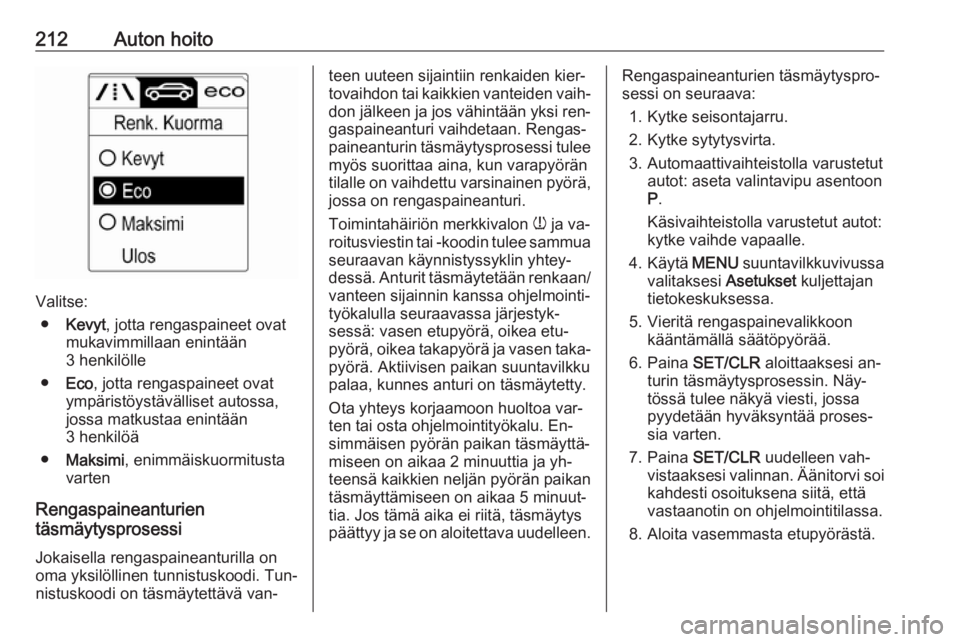

Renk. Kuorma -valikko tulee näkyviin
ainoastaan, jos auto on paikallaan ja
seisontajarru on käytössä. Automaat‐
tivaihteistolla varustetuissa autoissa
valintavivun täytyy olla P-asennossa.

212Auton hoito
Valitse:● Kevyt , jotta rengaspaineet ovat
mukavimmillaan enintään
3 henkilölle
● Eco , jotta rengaspaineet ovat
ympäristöystävälliset autossa,
jossa matkustaa enintään
3 henkilöä
● Maksimi , enimmäiskuormitusta
varten
Rengaspaineanturien
täsmäytysprosessi
Jokaisella rengaspaineanturilla on
oma yksilöllinen tunnistuskoodi. Tun‐
nistuskoodi on täsmäytettävä van‐
teen uuteen sijaintiin renkaiden kier‐
tovaihdon tai kaikkien vanteiden vaih‐ don jälkeen ja jos vähintään yksi ren‐
gaspaineanturi vaihdetaan. Rengas‐
paineanturin täsmäytysprosessi tulee
myös suorittaa aina, kun varapyörän
tilalle on vaihdettu varsinainen pyörä, jossa on rengaspaineanturi.
Toimintahäiriön merkkivalon w ja va‐
roitusviestin tai -koodin tulee sammua
seuraavan käynnistyssyklin yhtey‐
dessä. Anturit täsmäytetään renkaan/
vanteen sijainnin kanssa ohjelmointi‐
työkalulla seuraavassa järjestyk‐ sessä: vasen etupyörä, oikea etu‐
pyörä, oikea takapyörä ja vasen taka‐ pyörä. Aktiivisen paikan suuntavilkku
palaa, kunnes anturi on täsmäytetty.
Ota yhteys korjaamoon huoltoa var‐
ten tai osta ohjelmointityökalu. En‐
simmäisen pyörän paikan täsmäyttä‐
miseen on aikaa 2 minuuttia ja yh‐
teensä kaikkien neljän pyörän paikan täsmäyttämiseen on aikaa 5 minuut‐
tia. Jos tämä aika ei riitä, täsmäytys
päättyy ja se on aloitettava uudelleen.Rengaspaineanturien täsmäytyspro‐
sessi on seuraava:
1. Kytke seisontajarru.
2. Kytke sytytysvirta.
3. Automaattivaihteistolla varustetut autot: aseta valintavipu asentoon
P .
Käsivaihteistolla varustetut autot:
kytke vaihde vapaalle.
4. Käytä MENU suuntavilkkuvivussa
valitaksesi Asetukset kuljettajan
tietokeskuksessa.
5. Vieritä rengaspainevalikkoon kääntämällä säätöpyörää.
6. Paina SET/CLR aloittaaksesi an‐
turin täsmäytysprosessin. Näy‐
tössä tulee näkyä viesti, jossa
pyydetään hyväksyntää proses‐
sia varten.
7. Paina SET/CLR uudelleen vah‐
vistaaksesi valinnan. Äänitorvi soi kahdesti osoituksena siitä, että
vastaanotin on ohjelmointitilassa.
8. Aloita vasemmasta etupyörästä.

Auton hoito2139. Aseta uudelleenopetustyökalurenkaan sivua vasten, lähelle ren‐
kaan venttiiliä. Paina sitten paini‐
ketta aktivoidaksesi rengaspai‐
neanturin. Auton äänitorvesta
kuuluu viserrysmerkkiääni vahvis‐
tuksena siitä, että anturin tunnis‐
tuskoodi on täsmäytetty tälle pyö‐ räpaikalle.
10. Siirry oikeaan etupyörään ja toista
vaiheen 9 mukainen menettely.
11. Siirry oikeaan takapyörään ja toista vaiheen 9 mukainen menet‐tely.
12. Siirry vasempaan takapyörään ja toista vaiheen 9 menettely. Auton
äänitorvi antaa kaksi äänimerkkiä
osoituksena siitä, että anturin tun‐
nistuskoodi on täsmäytetty va‐
semmalle takarenkaalle ja että
rengaspaineanturien täsmäytys
on päättynyt.
13. Katkaise sytytysvirta.14. Säädä kaikkien neljän renkaan paine rengaspainetarran suosi‐
tuksen mukaiseksi.
15. Varmista, että renkaiden kuormi‐ tustila on asetettu valitun paineen
mukaan 3 94.
Rengaspaine Tarkasta rengaspaine kylmistä ren‐kaista vähintään kahden viikon välein
ja aina ennen pitkälle ajomatkalle läh‐ töä. Muista myös varapyörä. Tämä
koskee myös rengaspaineiden val‐
vonnalla varustettuja autoja.
Kierrä venttiilin suojus irti.
Rengaspaine 3 245.
Vasemman oven karmiin kiinnitettyyn
rengaspainetta koskevaan tietotar‐
raan on merkitty auton alkuperäisiä
renkaita koskevat tekniset tiedot ja
vastaavat rengaspainetiedot.
Rengaspainearvot koskevat kylmiä
renkaita. Ne ovat voimassa kesä- ja
talvirenkaille.
Pidä vararenkaassa aina täyden
kuorman rengaspaine.
ECO-rengaspaineen tarkoituksena
on mahdollisimman pienen polttoai‐
neenkulutuksen saavuttaminen.
Virheellinen rengaspaine vaikuttaa
turvallisuuteen, auton ajo-ominai‐
suuksiin, mukavuuteen ja polttoai‐
neenkulutukseen sekä lisää renkaan
kulumista.
Rengaspaineet vaihtelevat eri vaihto‐ ehtojen mukaan. Varmista oikea ren‐
gaspaine alla olevan menettelyn
avulla:
1. Määritä moottorin tunnistekoodi. Moottoritiedot 3 240.
2. Määritä kyseessä oleva rengas.
Rengaspainetaulukoissa alla näkyvät
kaikki mahdolliset rengasyhdistelmät
3 245.

214Auton hoitoKatso autosi mukana toimitetusta
ETY vaatimustenmukaisuustodistuk‐
sesta tai muista kansallisista rekiste‐
riasiakirjoista omaa autoasi varten
hyväksyttyjä renkaita koskevat arvot.
Kuljettaja vastaa rengaspaineiden oi‐ keasta säädöstä.9 Varoitus
Liian alhainen paine aiheuttaa ren‐
kaan lämpenemistä ja sisäisiä
vaurioita, mikä voi johtaa kulutus‐
pinnan irtoamiseen ja jopa ren‐
kaan räjähtämiseen suuremmilla ajonopeuksilla.
9 Varoitus
Joidenkin renkaiden rengaspaine‐
taulukossa oleva suositeltu ren‐
gaspaine saattaa olla suurempi
kuin renkaassa oleva suurin ren‐
gaspaine. Älä milloinkaan ylitä
renkaassa mainittua suurinta ren‐
gaspainetta.
Jos rengaspainetta on vähennettävä tai lisättävä rengaspaineiden valvon‐
tajärjestelmällä varustetussa au‐
tossa, katkaise sytytysvirta. Säädet‐
tyäsi rengaspaineen kytke sytytys‐
virta ja valitse vastaava asetus sivulla Renkaiden kuormitus kuljettajan tie‐
tokeskuksessa 3 94.
Riippuvuus lämpötilasta Rengaspaine riippuu renkaan lämpö‐ tilasta. Ajon aikana renkaan lämpötila
ja paine kasvavat. Rengastietotar‐
rassa ja rengaspainetaulukossa an‐
netut rengaspainearvot koskevat kyl‐
miä renkaita, mikä tarkoittaa lämpöti‐
laa 20 °C.
Paine kasvaa lähes 10 kPa jokaista
10 °C lämpötilan nousua kohden.
Tämä on otettava huomioon tarkistet‐
taessa lämpimiä renkaita.
Kuljettajan tietokeskuksessa näytetty
rengaspainearvo ilmoittaa todellisen
rengaspaineen. Jäähtyneen renkaan
arvo on pienempi, eikä se tarkoita il‐
mavuotoa.Kuviourien syvyys
Tarkasta kuviourien syvyys säännöl‐
lisesti.
Turvallisuussyistä renkaat on uusit‐ tava kuviourien syvyyden ollessa
2-3 mm (talvirenkaissa 4 mm).
Turvallisuussyistä suositellaan, että
saman akselin renkaiden kuviourien
syvyydessä ei olisi yli 2 mm eroja.
Kuviourien sallittu vähimmäissyvyys
(1,6 mm) on saavutettu, kun pinta on
kulunut kulumisvaroittimen (TWI = Tread Wear Indicator) tasolle. Kulu‐
misvaroittimien sijainti on merkitty
renkaan sivuun.

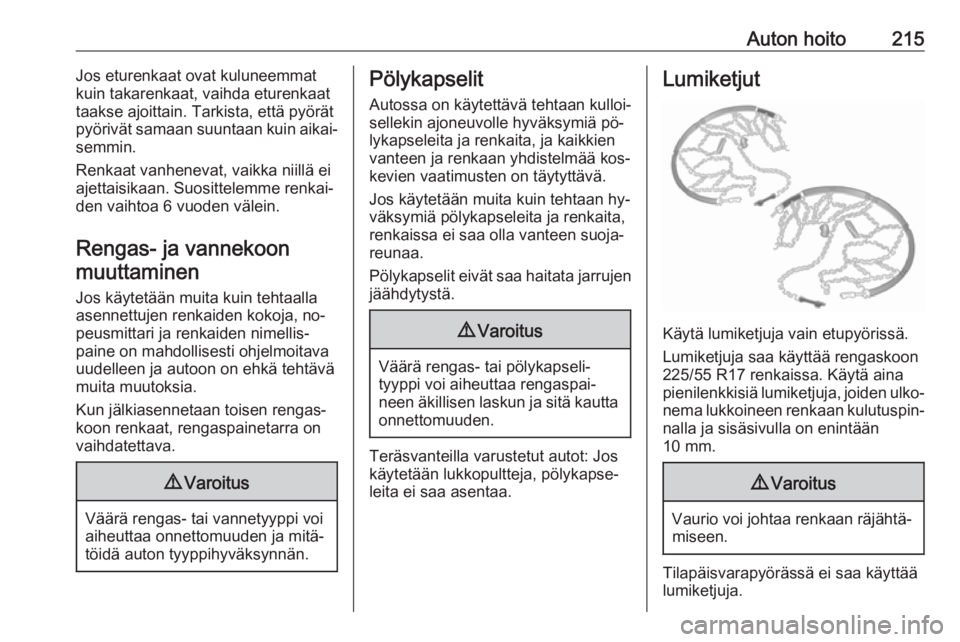

Auton hoito215Jos eturenkaat ovat kuluneemmat
kuin takarenkaat, vaihda eturenkaat taakse ajoittain. Tarkista, että pyörät
pyörivät samaan suuntaan kuin aikai‐
semmin.
Renkaat vanhenevat, vaikka niillä ei
ajettaisikaan. Suosittelemme renkai‐
den vaihtoa 6 vuoden välein.
Rengas- ja vannekoonmuuttaminen
Jos käytetään muita kuin tehtaalla
asennettujen renkaiden kokoja, no‐ peusmittari ja renkaiden nimellis‐paine on mahdollisesti ohjelmoitava
uudelleen ja autoon on ehkä tehtävä
muita muutoksia.
Kun jälkiasennetaan toisen rengas‐
koon renkaat, rengaspainetarra on
vaihdatettava.9 Varoitus
Väärä rengas- tai vannetyyppi voi
aiheuttaa onnettomuuden ja mitä‐
töidä auton tyyppihyväksynnän.
Pölykapselit
Autossa on käytettävä tehtaan kulloi‐
sellekin ajoneuvolle hyväksymiä pö‐ lykapseleita ja renkaita, ja kaikkien
vanteen ja renkaan yhdistelmää kos‐
kevien vaatimusten on täytyttävä.
Jos käytetään muita kuin tehtaan hy‐
väksymiä pölykapseleita ja renkaita,
renkaissa ei saa olla vanteen suoja‐
reunaa.
Pölykapselit eivät saa haitata jarrujen jäähdytystä.9 Varoitus
Väärä rengas- tai pölykapseli‐
tyyppi voi aiheuttaa rengaspai‐
neen äkillisen laskun ja sitä kautta
onnettomuuden.
Teräsvanteilla varustetut autot: Jos
käytetään lukkopultteja, pölykapse‐
leita ei saa asentaa.
Lumiketjut
Käytä lumiketjuja vain etupyörissä.
Lumiketjuja saa käyttää rengaskoon
225/55 R17 renkaissa. Käytä aina
pienilenkkisiä lumiketjuja, joiden ulko‐ nema lukkoineen renkaan kulutuspin‐
nalla ja sisäsivulla on enintään
10 mm.
9 Varoitus
Vaurio voi johtaa renkaan räjähtä‐
miseen.
Tilapäisvarapyörässä ei saa käyttää
lumiketjuja.

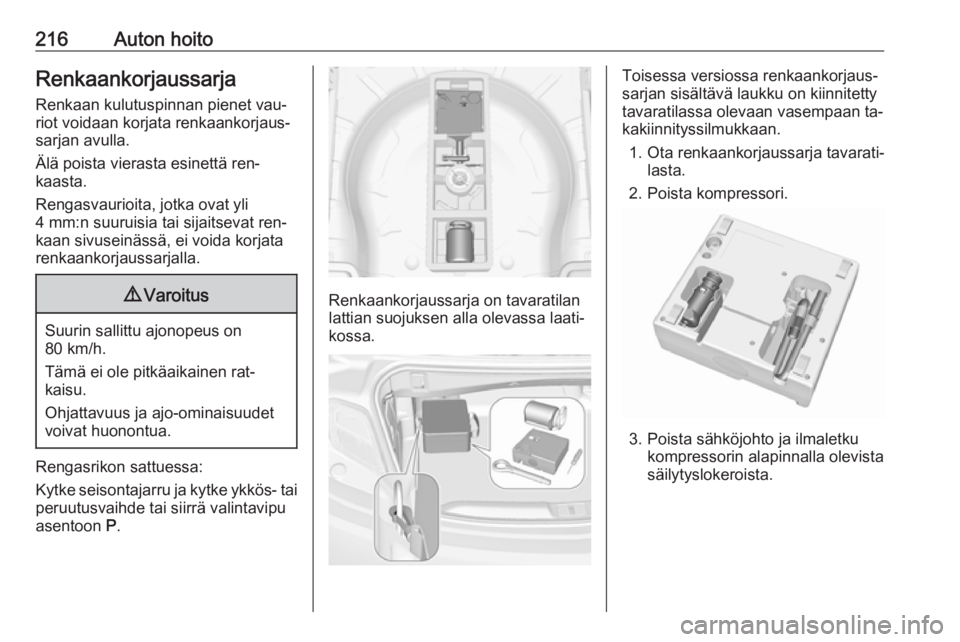

216Auton hoitoRenkaankorjaussarja
Renkaan kulutuspinnan pienet vau‐
riot voidaan korjata renkaankorjaus‐
sarjan avulla.
Älä poista vierasta esinettä ren‐
kaasta.
Rengasvaurioita, jotka ovat yli
4 mm:n suuruisia tai sijaitsevat ren‐
kaan sivuseinässä, ei voida korjata
renkaankorjaussarjalla.9 Varoitus
Suurin sallittu ajonopeus on
80 km/h.
Tämä ei ole pitkäaikainen rat‐
kaisu.
Ohjattavuus ja ajo-ominaisuudet
voivat huonontua.
Rengasrikon sattuessa:
Kytke seisontajarru ja kytke ykkös- tai peruutusvaihde tai siirrä valintavipu
asentoon P.
Renkaankorjaussarja on tavaratilan
lattian suojuksen alla olevassa laati‐ kossa.
Toisessa versiossa renkaankorjaus‐
sarjan sisältävä laukku on kiinnitetty
tavaratilassa olevaan vasempaan ta‐ kakiinnityssilmukkaan.
1. Ota renkaankorjaussarja tavarati‐ lasta.
2. Poista kompressori.
3. Poista sähköjohto ja ilmaletku kompressorin alapinnalla olevista
säilytyslokeroista.

Auton hoito217
4. Ruuvaa kompressorin ilmaletkutiivisteainepullon liitäntään.
5. Asenna tiivisteainepullo kompres‐
sorissa olevaan pitimeen.
Aseta kompressori renkaan lä‐
helle siten, että tiivisteainepullo
on pystyssä.6. Avaa viallisen renkaan venttiili‐ hattu.
7. Ruuvaa täyttöletku rengasventtii‐ liin.
8. Kompressorin kytkin on asetet‐ tava asentoon J.
9. Liitä kompressorin pistoke pisto‐ rasiaan tai savukkeensytyttimen
liitäntään.
Suosittelemme antamaan moot‐
torin käydä, jotta akku ei purkau‐ tuisi.10. Aseta kompressorin keinukytkin asentoon I. Rengas täytetään tii‐
visteaineella.
11. Kompressorin painemittari näyt‐ tää lyhyesti enintään 6 baaria tii‐
vistysainepullon tyhjentyessä (n.
30 sekuntia). Tämän jälkeen
paine alkaa laskea.
12. Kaikki tiivistysaine pumpataan renkaaseen. Rengas täytetään il‐
malla.
13. Säädetty rengaspaineen ohjearvo
on saavutettava 10 minuutin si‐
sällä. Rengaspaine 3 245. Kun
paine on oikea, kytke kompressori
pois päältä.

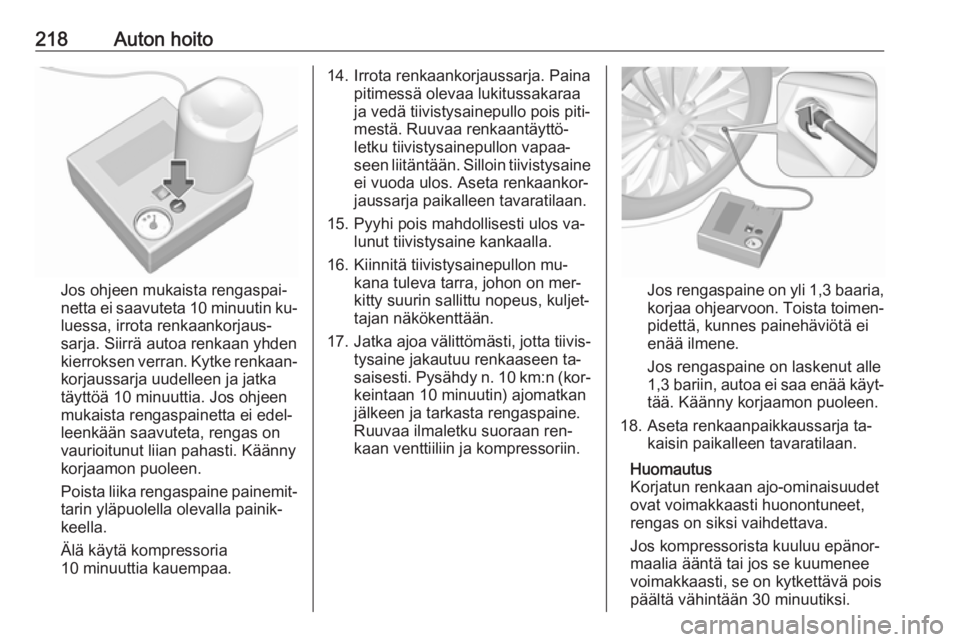

218Auton hoito
Jos ohjeen mukaista rengaspai‐
netta ei saavuteta 10 minuutin ku‐
luessa, irrota renkaankorjaus‐
sarja. Siirrä autoa renkaan yhden
kierroksen verran. Kytke renkaan‐
korjaussarja uudelleen ja jatka
täyttöä 10 minuuttia. Jos ohjeen
mukaista rengaspainetta ei edel‐ leenkään saavuteta, rengas on
vaurioitunut liian pahasti. Käänny
korjaamon puoleen.
Poista liika rengaspaine painemit‐ tarin yläpuolella olevalla painik‐
keella.
Älä käytä kompressoria
10 minuuttia kauempaa.
14. Irrota renkaankorjaussarja. Paina pitimessä olevaa lukitussakaraa
ja vedä tiivistysainepullo pois piti‐
mestä. Ruuvaa renkaantäyttö‐
letku tiivistysainepullon vapaa‐
seen liitäntään. Silloin tiivistysaine
ei vuoda ulos. Aseta renkaankor‐
jaussarja paikalleen tavaratilaan.
15. Pyyhi pois mahdollisesti ulos va‐ lunut tiivistysaine kankaalla.
16. Kiinnitä tiivistysainepullon mu‐ kana tuleva tarra, johon on mer‐
kitty suurin sallittu nopeus, kuljet‐
tajan näkökenttään.
17. Jatka ajoa välittömästi, jotta tiivis‐
tysaine jakautuu renkaaseen ta‐
saisesti. Pysähdy n. 10 km:n (kor‐
keintaan 10 minuutin) ajomatkan
jälkeen ja tarkasta rengaspaine.
Ruuvaa ilmaletku suoraan ren‐
kaan venttiiliin ja kompressoriin.
Jos rengaspaine on yli 1,3 baaria ,
korjaa ohjearvoon. Toista toimen‐ pidettä, kunnes painehäviötä ei
enää ilmene.
Jos rengaspaine on laskenut alle
1,3 bariin, autoa ei saa enää käyt‐
tää. Käänny korjaamon puoleen.
18. Aseta renkaanpaikkaussarja ta‐ kaisin paikalleen tavaratilaan.
Huomautus
Korjatun renkaan ajo-ominaisuudet
ovat voimakkaasti huonontuneet,
rengas on siksi vaihdettava.
Jos kompressorista kuuluu epänor‐
maalia ääntä tai jos se kuumenee
voimakkaasti, se on kytkettävä pois
päältä vähintään 30 minuutiksi.
