OPEL CASCADA 2016.5 Ohjekirja (in Finnish)

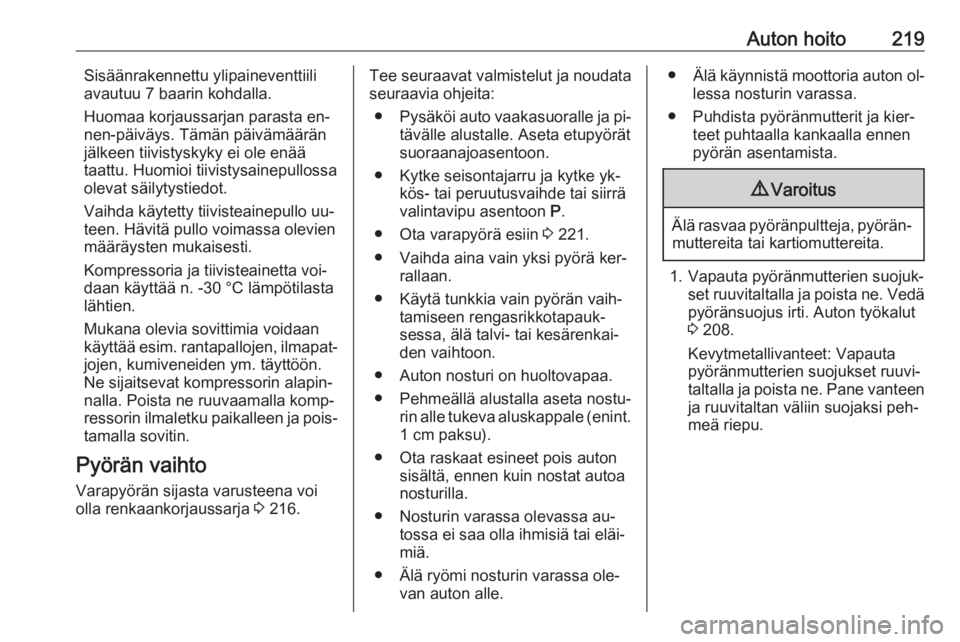

Auton hoito219Sisäänrakennettu ylipaineventtiili
avautuu 7 baarin kohdalla.
Huomaa korjaussarjan parasta en‐
nen-päiväys. Tämän päivämäärän
jälkeen tiivistyskyky ei ole enää
taattu. Huomioi tiivistysainepullossa
olevat säilytystiedot.
Vaihda käytetty tiivisteainepullo uu‐
teen. Hävitä pullo voimassa olevien
määräysten mukaisesti.
Kompressoria ja tiivisteainetta voi‐
daan käyttää n. -30 °C lämpötilasta
lähtien.
Mukana olevia sovittimia voidaan
käyttää esim. rantapallojen, ilmapat‐
jojen, kumiveneiden ym. täyttöön.
Ne sijaitsevat kompressorin alapin‐
nalla. Poista ne ruuvaamalla komp‐
ressorin ilmaletku paikalleen ja pois‐ tamalla sovitin.
Pyörän vaihto
Varapyörän sijasta varusteena voi
olla renkaankorjaussarja 3 216.Tee seuraavat valmistelut ja noudata
seuraavia ohjeita:
● Pysäköi auto vaakasuoralle ja pi‐
tävälle alustalle. Aseta etupyörät
suoraanajoasentoon.
● Kytke seisontajarru ja kytke yk‐ kös- tai peruutusvaihde tai siirrä
valintavipu asentoon P.
● Ota varapyörä esiin 3 221.
● Vaihda aina vain yksi pyörä ker‐ rallaan.
● Käytä tunkkia vain pyörän vaih‐ tamiseen rengasrikkotapauk‐
sessa, älä talvi- tai kesärenkai‐
den vaihtoon.
● Auton nosturi on huoltovapaa.
● Pehmeällä alustalla aseta nostu‐ rin alle tukeva aluskappale (enint.
1 cm paksu).
● Ota raskaat esineet pois auton sisältä, ennen kuin nostat autoa
nosturilla.
● Nosturin varassa olevassa au‐ tossa ei saa olla ihmisiä tai eläi‐
miä.
● Älä ryömi nosturin varassa ole‐ van auton alle.●Älä käynnistä moottoria auton ol‐
lessa nosturin varassa.
● Puhdista pyöränmutterit ja kier‐ teet puhtaalla kankaalla ennen
pyörän asentamista.9 Varoitus
Älä rasvaa pyöränpultteja, pyörän‐
muttereita tai kartiomuttereita.
1. Vapauta pyöränmutterien suojuk‐
set ruuvitaltalla ja poista ne. Vedä
pyöränsuojus irti. Auton työkalut
3 208.
Kevytmetallivanteet: Vapauta
pyöränmutterien suojukset ruuvi‐
taltalla ja poista ne. Pane vanteen ja ruuvitaltan väliin suojaksi peh‐meä riepu.

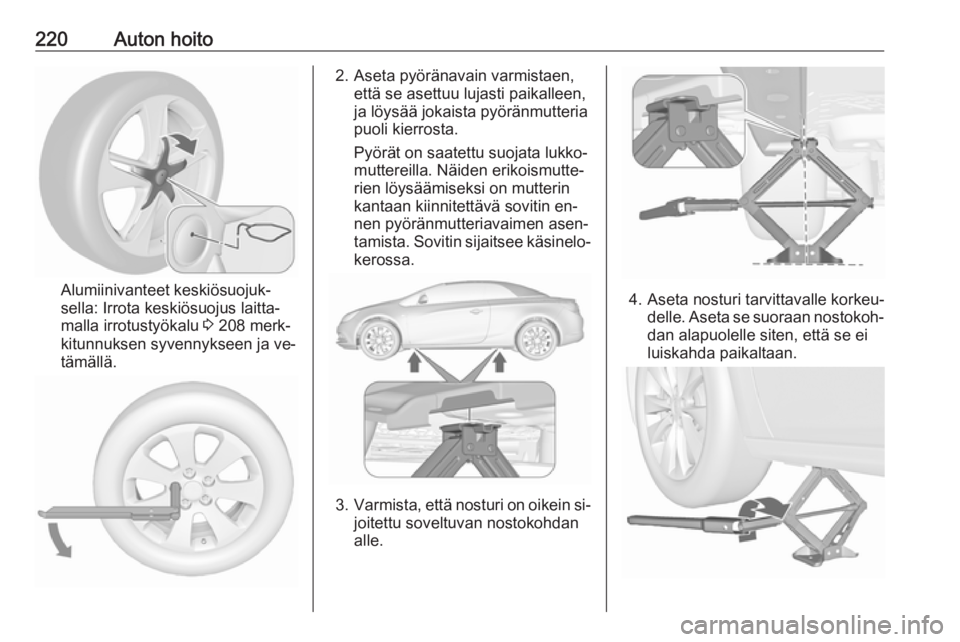

220Auton hoito
Alumiinivanteet keskiösuojuk‐
sella: Irrota keskiösuojus laitta‐
malla irrotustyökalu 3 208 merk‐
kitunnuksen syvennykseen ja ve‐ tämällä.
2. Aseta pyöränavain varmistaen, että se asettuu lujasti paikalleen,
ja löysää jokaista pyöränmutteria
puoli kierrosta.
Pyörät on saatettu suojata lukko‐
muttereilla. Näiden erikoismutte‐
rien löysäämiseksi on mutterin
kantaan kiinnitettävä sovitin en‐
nen pyöränmutteriavaimen asen‐
tamista. Sovitin sijaitsee käsinelo‐
kerossa.
3. Varmista, että nosturi on oikein si‐
joitettu soveltuvan nostokohdan
alle.
4. Aseta nosturi tarvittavalle korkeu‐ delle. Aseta se suoraan nostokoh‐
dan alapuolelle siten, että se ei
luiskahda paikaltaan.

Auton hoito221Kiinnitä pyöränmutterin avain, tar‐kista, että nosturi on kohtisuo‐
rassa, ja kierrä avainta, kunnes
pyörä on irti maasta.
5. Kierrä pyöränmutterit irti.
6. Vaihda pyörä. Varapyörä 3 221.
7. Kierrä pyöränmutterit paikoilleen.
8. Laske auto alas.
9. Aseta pyöränpulttiavain tiukasti muttereille ja kiristä mutterit ristik‐käin. Kiristysmomentti on
140 Nm.
10. Pölykapselissa oleva venttiilin reikä on kohdistettava renkaan
venttiilin kohdalle ennen asen‐
nusta.
Asenna pyöränmutterien suojuk‐
set.
Asenna keskiösuojus alumiini‐
vanteisiin.11. Laita vaihdettu pyörä 3 221, au‐
ton työkalut 3 208 ja pyörien luk‐
komutterien sovitin 3 68 säilytys‐
paikkoihinsa.
12. Tarkista autoon asennetun pyö‐ rän rengaspaine ja pyöränmutte‐
rien kiristysmomentti mahdolli‐
simman pian.
Vaihdata tai korjauta viallinen rengas
mahdollisimman pian.

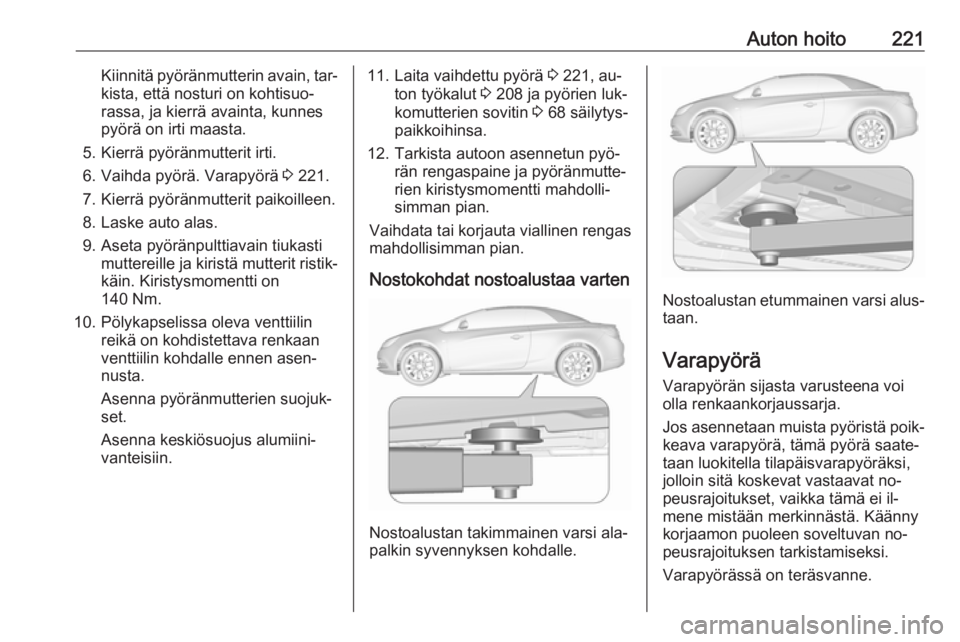

Nostokohdat nostoalustaa varten
Nostoalustan takimmainen varsi ala‐
palkin syvennyksen kohdalle.
Nostoalustan etummainen varsi alus‐
taan.
Varapyörä Varapyörän sijasta varusteena voi
olla renkaankorjaussarja.
Jos asennetaan muista pyöristä poik‐
keava varapyörä, tämä pyörä saate‐
taan luokitella tilapäisvarapyöräksi,
jolloin sitä koskevat vastaavat no‐
peusrajoitukset, vaikka tämä ei il‐
mene mistään merkinnästä. Käänny
korjaamon puoleen soveltuvan no‐
peusrajoituksen tarkistamiseksi.
Varapyörässä on teräsvanne.

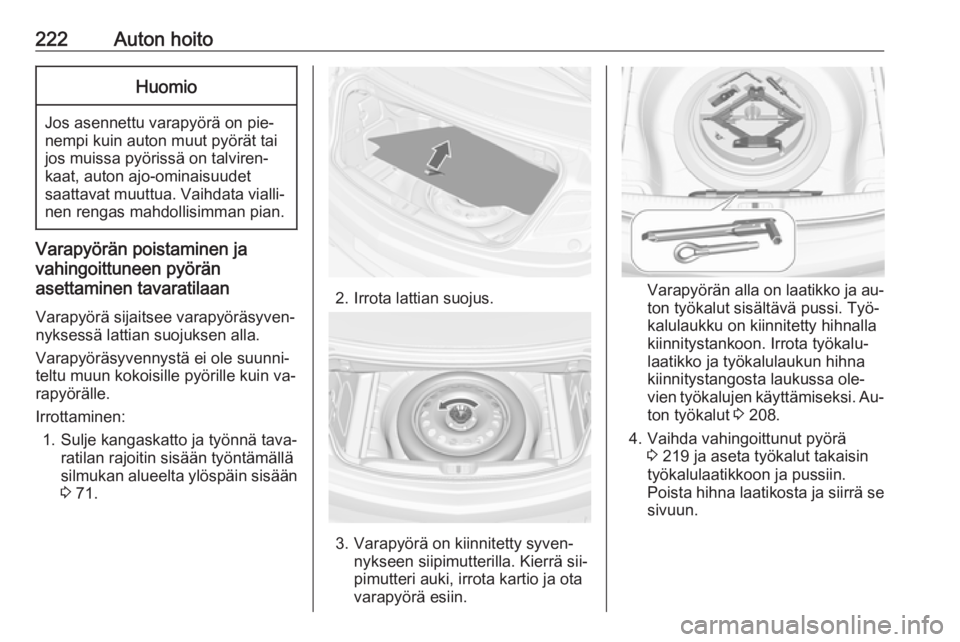

222Auton hoitoHuomio
Jos asennettu varapyörä on pie‐
nempi kuin auton muut pyörät tai jos muissa pyörissä on talviren‐
kaat, auton ajo-ominaisuudet
saattavat muuttua. Vaihdata vialli‐ nen rengas mahdollisimman pian.
Varapyörän poistaminen ja
vahingoittuneen pyörän
asettaminen tavaratilaan
Varapyörä sijaitsee varapyöräsyven‐
nyksessä lattian suojuksen alla.
Varapyöräsyvennystä ei ole suunni‐
teltu muun kokoisille pyörille kuin va‐
rapyörälle.
Irrottaminen: 1. Sulje kangaskatto ja työnnä tava‐ ratilan rajoitin sisään työntämällä
silmukan alueelta ylöspäin sisään 3 71.
2. Irrota lattian suojus.
3. Varapyörä on kiinnitetty syven‐
nykseen siipimutterilla. Kierrä sii‐
pimutteri auki, irrota kartio ja ota
varapyörä esiin.
Varapyörän alla on laatikko ja au‐
ton työkalut sisältävä pussi. Työ‐ kalulaukku on kiinnitetty hihnalla
kiinnitystankoon. Irrota työkalu‐
laatikko ja työkalulaukun hihna
kiinnitystangosta laukussa ole‐
vien työkalujen käyttämiseksi. Au‐
ton työkalut 3 208.
4. Vaihda vahingoittunut pyörä 3 219 ja aseta työkalut takaisin
työkalulaatikkoon ja pussiin.
Poista hihna laatikosta ja siirrä se sivuun.

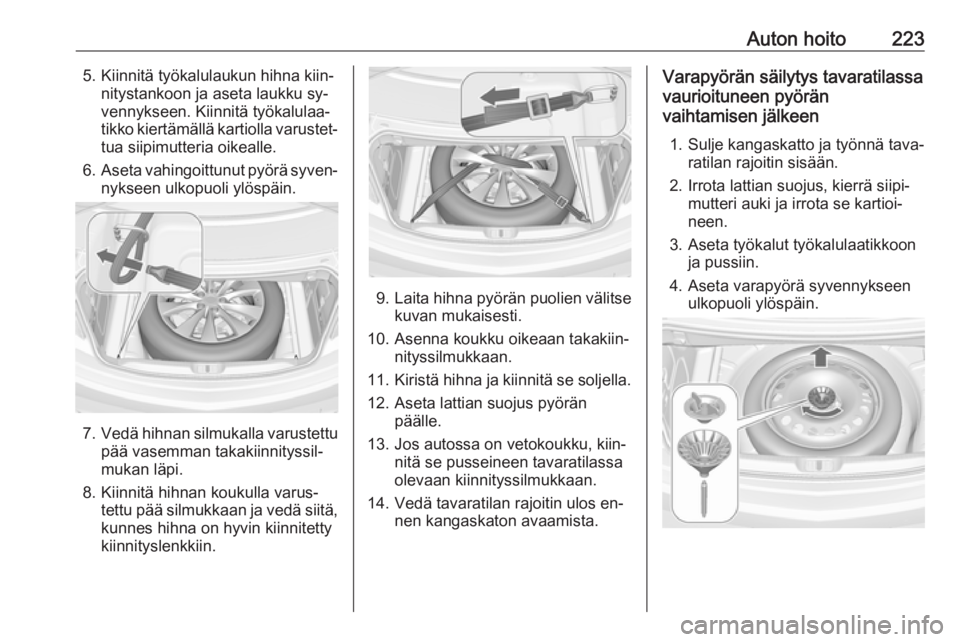

Auton hoito2235. Kiinnitä työkalulaukun hihna kiin‐nitystankoon ja aseta laukku sy‐
vennykseen. Kiinnitä työkalulaa‐
tikko kiertämällä kartiolla varustet‐ tua siipimutteria oikealle.
6. Aseta vahingoittunut pyörä syven‐
nykseen ulkopuoli ylöspäin.
7. Vedä hihnan silmukalla varustettu
pää vasemman takakiinnityssil‐
mukan läpi.
8. Kiinnitä hihnan koukulla varus‐ tettu pää silmukkaan ja vedä siitä,
kunnes hihna on hyvin kiinnitetty
kiinnityslenkkiin.
9. Laita hihna pyörän puolien välitse
kuvan mukaisesti.
10. Asenna koukku oikeaan takakiin‐ nityssilmukkaan.
11. Kiristä hihna ja kiinnitä se soljella.
12. Aseta lattian suojus pyörän päälle.
13. Jos autossa on vetokoukku, kiin‐ nitä se pusseineen tavaratilassa
olevaan kiinnityssilmukkaan.
14. Vedä tavaratilan rajoitin ulos en‐ nen kangaskaton avaamista.
Varapyörän säilytys tavaratilassa
vaurioituneen pyörän
vaihtamisen jälkeen
1. Sulje kangaskatto ja työnnä tava‐ ratilan rajoitin sisään.
2. Irrota lattian suojus, kierrä siipi‐ mutteri auki ja irrota se kartioi‐
neen.
3. Aseta työkalut työkalulaatikkoon ja pussiin.
4. Aseta varapyörä syvennykseen ulkopuoli ylöspäin.

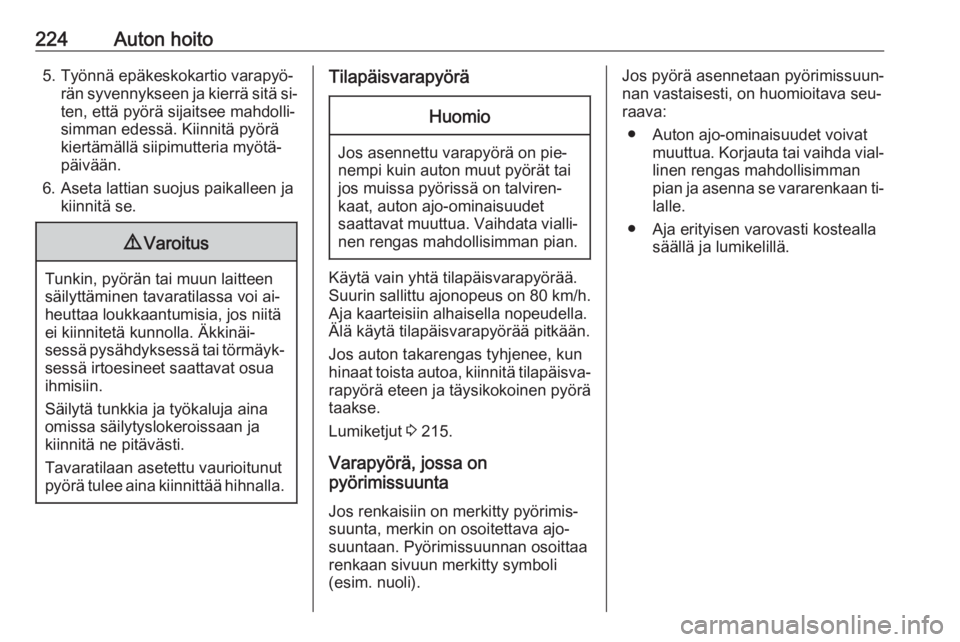

224Auton hoito5. Työnnä epäkeskokartio varapyö‐rän syvennykseen ja kierrä sitä si‐
ten, että pyörä sijaitsee mahdolli‐
simman edessä. Kiinnitä pyörä
kiertämällä siipimutteria myötä‐
päivään.
6. Aseta lattian suojus paikalleen ja kiinnitä se.9 Varoitus
Tunkin, pyörän tai muun laitteen
säilyttäminen tavaratilassa voi ai‐
heuttaa loukkaantumisia, jos niitä
ei kiinnitetä kunnolla. Äkkinäi‐
sessä pysähdyksessä tai törmäyk‐ sessä irtoesineet saattavat osua
ihmisiin.
Säilytä tunkkia ja työkaluja aina
omissa säilytyslokeroissaan ja
kiinnitä ne pitävästi.
Tavaratilaan asetettu vaurioitunut
pyörä tulee aina kiinnittää hihnalla.
TilapäisvarapyöräHuomio
Jos asennettu varapyörä on pie‐
nempi kuin auton muut pyörät tai jos muissa pyörissä on talviren‐
kaat, auton ajo-ominaisuudet
saattavat muuttua. Vaihdata vialli‐ nen rengas mahdollisimman pian.
Käytä vain yhtä tilapäisvarapyörää.
Suurin sallittu ajonopeus on 80 km/h.
Aja kaarteisiin alhaisella nopeudella.
Älä käytä tilapäisvarapyörää pitkään.
Jos auton takarengas tyhjenee, kun
hinaat toista autoa, kiinnitä tilapäisva‐
rapyörä eteen ja täysikokoinen pyörä
taakse.
Lumiketjut 3 215.
Varapyörä, jossa on
pyörimissuunta
Jos renkaisiin on merkitty pyörimis‐suunta, merkin on osoitettava ajo‐
suuntaan. Pyörimissuunnan osoittaa
renkaan sivuun merkitty symboli
(esim. nuoli).
Jos pyörä asennetaan pyörimissuun‐
nan vastaisesti, on huomioitava seu‐
raava:
● Auton ajo-ominaisuudet voivat muuttua. Korjauta tai vaihda vial‐linen rengas mahdollisimman
pian ja asenna se vararenkaan ti‐ lalle.
● Aja erityisen varovasti kostealla säällä ja lumikelillä.

Auton hoito225Käynnistys
apukaapeleilla
Älä käynnistä pikalatauslaitteen
avulla.
Jos auton akku on purkautunut, auto
voidaan käynnistää toisen auton
akulla käynnistyskaapeleita käyttäen.9 Varoitus
Käynnistyskaapelien avulla käyn‐
nistettäessä on noudatettava ää‐
rimmäistä varovaisuutta. Seuraa‐
vasta ohjeesta poikkeamisesta voi seurata akkujen räjähdys ja siten
vammoja ja vaurioita tai kumman‐
kin auton sähkölaitteiden vioittu‐
minen.
9 Varoitus
Vältä akkunesteen pääsyä silmiin,
iholle, vaatteille ja maalipinnoille.
Neste sisältää rikkihappoa, joka voi aiheuttaa vammoja ja vaurioita
suorassa kosketuksessa.
● Akun lähellä ei saa käsitellä avo‐
tulta tai kipinöitä.
● Tyhjentynyt auton akku voi jäätyä
jo 0 °C:n lämpötilassa. Jäätynyt
akku on sulatettava, ennen kuin
käynnistyskaapelit kytketään.
● Työskennellessäsi akun parissa käytä suojalaseja ja suojavaate‐
tusta.
● Käytä apuakkua, jolla on sama jännite (12 V). Sen kapasiteetti(Ah) ei saa olla paljoa alhaisempi kuin purkautuneen akun.
● Käytä käynnistyskaapeleita, joissa on eristetyt kaapelikengät
ja joiden läpimitta on vähintään
16 mm 2
(dieselmoottoreissa 25
mm 2
).
● Älä irrota tyhjentynyttä akkua sähköjärjestelmästä.
● Kytke pois tarpeettomat virranku‐
luttajat.
● Älä kumarru akun päälle apukaa‐
peleilla käynnistyksen aikana.
● Kaapeleiden kaapelikengät eivät saa koskettaa toisiaan.●Autot eivät saa käynnistyskaape‐
leilla käynnistettäessä koskettaa
toisiaan.
● Kytke seisontajarru, käsivalintai‐ nen vaihteisto joutokäynnillä, au‐
tomaattivaihteisto asennossa P.
● Avaa molempien akkujen positii‐ visten napojen suojukset.
Kytke kaapelit seuraavassa järjestyk‐sessä:
1. Liitä punainen kaapeli avustavan auton akun positiiviseen napaan.
2. Liitä punaisen kaapelin toinen pää
tyhjentyneen akun positiiviseen
napaan.

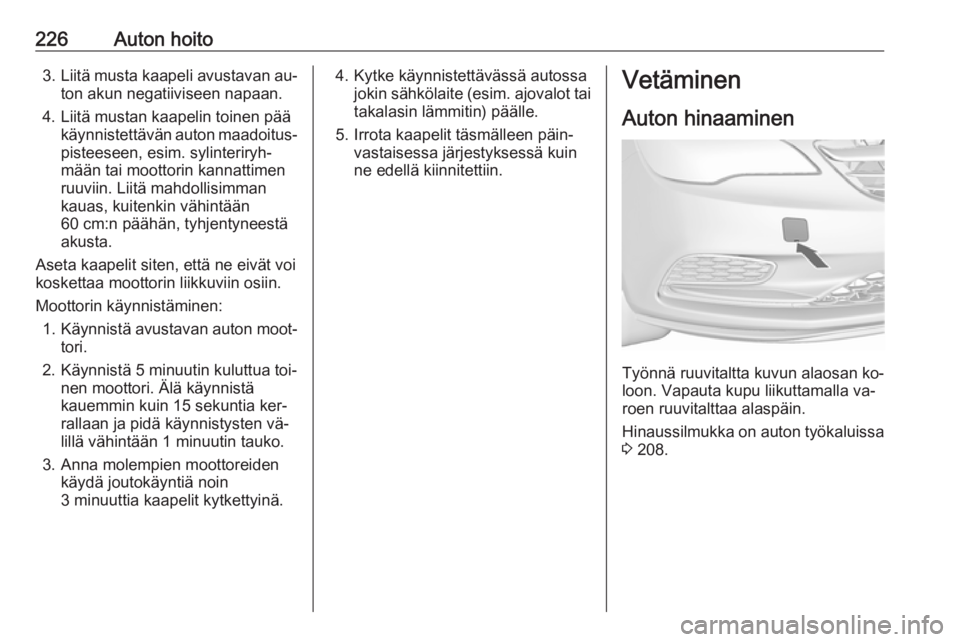

226Auton hoito3.Liitä musta kaapeli avustavan au‐
ton akun negatiiviseen napaan.
4. Liitä mustan kaapelin toinen pää käynnistettävän auton maadoitus‐pisteeseen, esim. sylinteriryh‐
mään tai moottorin kannattimen
ruuviin. Liitä mahdollisimman
kauas, kuitenkin vähintään
60 cm:n päähän, tyhjentyneestä
akusta.
Aseta kaapelit siten, että ne eivät voi
koskettaa moottorin liikkuviin osiin.
Moottorin käynnistäminen: 1. Käynnistä avustavan auton moot‐
tori.
2. Käynnistä 5 minuutin kuluttua toi‐ nen moottori. Älä käynnistä
kauemmin kuin 15 sekuntia ker‐
rallaan ja pidä käynnistysten vä‐
lillä vähintään 1 minuutin tauko.
3. Anna molempien moottoreiden käydä joutokäyntiä noin
3 minuuttia kaapelit kytkettyinä.4. Kytke käynnistettävässä autossa jokin sähkölaite ( esim. ajovalot tai
takalasin lämmitin) päälle.
5. Irrota kaapelit täsmälleen päin‐ vastaisessa järjestyksessä kuin
ne edellä kiinnitettiin.Vetäminen
Auton hinaaminen
Työnnä ruuvitaltta kuvun alaosan ko‐
loon. Vapauta kupu liikuttamalla va‐
roen ruuvitalttaa alaspäin.
Hinaussilmukka on auton työkaluissa 3 208.

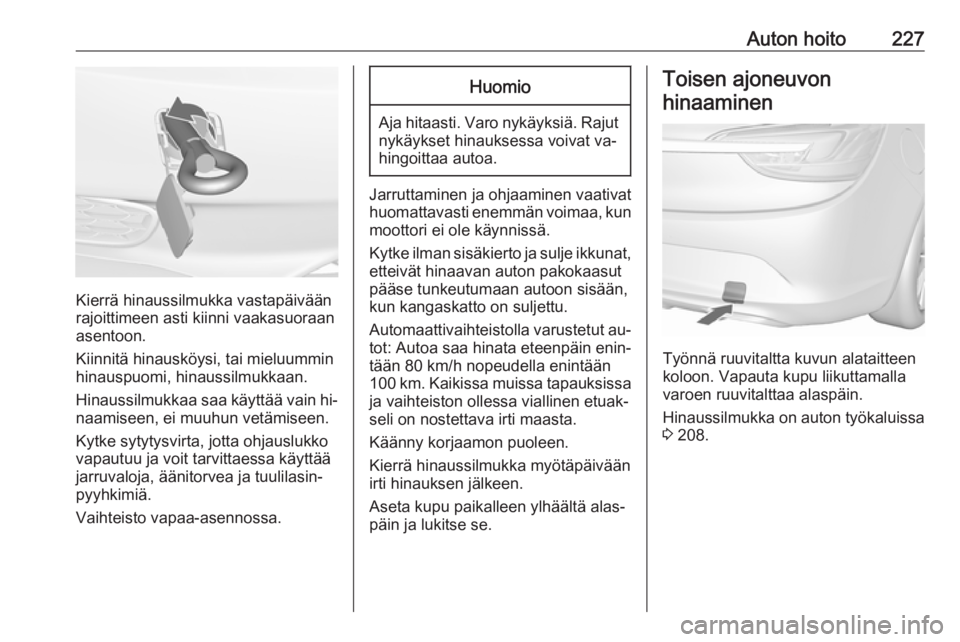

Auton hoito227

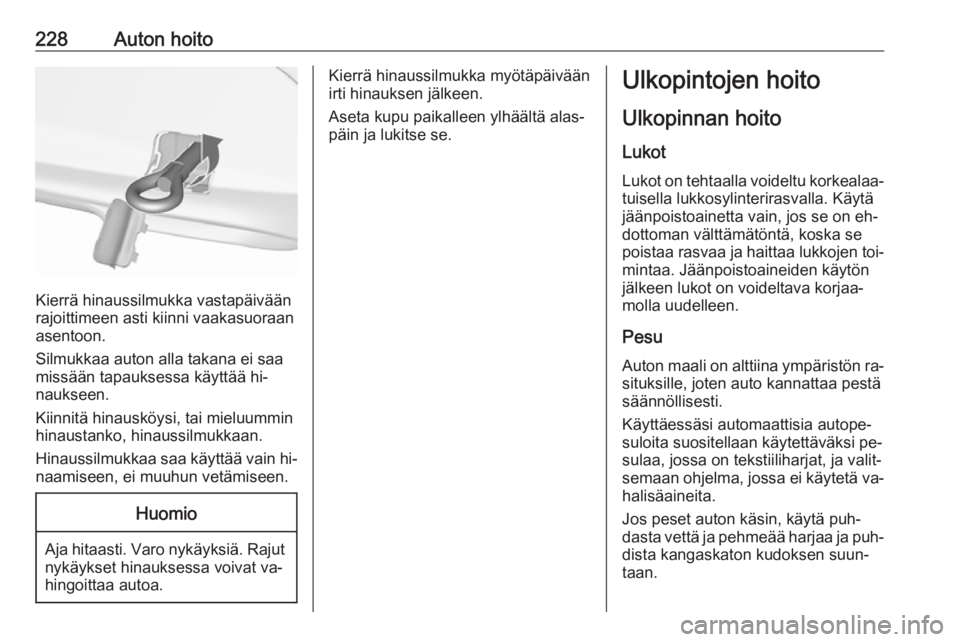

Kierrä hinaussilmukka vastapäivään
rajoittimeen asti kiinni vaakasuoraan
asentoon.
Kiinnitä hinausköysi, tai mieluummin
hinauspuomi, hinaussilmukkaan.
Hinaussilmukkaa saa käyttää vain hi‐
naamiseen, ei muuhun vetämiseen.
Kytke sytytysvirta, jotta ohjauslukko
vapautuu ja voit tarvittaessa käyttää
jarruvaloja, äänitorvea ja tuulilasin‐
pyyhkimiä.
Vaihteisto vapaa-asennossa.
Huomio
Aja hitaasti. Varo nykäyksiä. Rajut
nykäykset hinauksessa voivat va‐
hingoittaa autoa.
Jarruttaminen ja ohjaaminen vaativat
huomattavasti enemmän voimaa, kun moottori ei ole käynnissä.
Kytke ilman sisäkierto ja sulje ikkunat, etteivät hinaavan auton pakokaasut
pääse tunkeutumaan autoon sisään,
kun kangaskatto on suljettu.
Automaattivaihteistolla varustetut au‐
tot: Autoa saa hinata eteenpäin enin‐
tään 80 km/h nopeudella enintään 100 km. Kaikissa muissa tapauksissa ja vaihteiston ollessa viallinen etuak‐seli on nostettava irti maasta.
Käänny korjaamon puoleen.
Kierrä hinaussilmukka myötäpäivään
irti hinauksen jälkeen.
Aseta kupu paikalleen ylhäältä alas‐
päin ja lukitse se.
Toisen ajoneuvon
hinaaminen
Työnnä ruuvitaltta kuvun alataitteen
koloon. Vapauta kupu liikuttamalla
varoen ruuvitalttaa alaspäin.
Hinaussilmukka on auton työkaluissa 3 208.

228Auton hoito
Kierrä hinaussilmukka vastapäivään
rajoittimeen asti kiinni vaakasuoraan
asentoon.
Silmukkaa auton alla takana ei saa
missään tapauksessa käyttää hi‐
naukseen.
Kiinnitä hinausköysi, tai mieluummin
hinaustanko, hinaussilmukkaan.
Hinaussilmukkaa saa käyttää vain hi‐
naamiseen, ei muuhun vetämiseen.
Huomio
Aja hitaasti. Varo nykäyksiä. Rajut
nykäykset hinauksessa voivat va‐
hingoittaa autoa.
Kierrä hinaussilmukka myötäpäivään
irti hinauksen jälkeen.
Aseta kupu paikalleen ylhäältä alas‐
päin ja lukitse se.Ulkopintojen hoito
Ulkopinnan hoito
Lukot
Lukot on tehtaalla voideltu korkealaa‐ tuisella lukkosylinterirasvalla. Käytä
jäänpoistoainetta vain, jos se on eh‐
dottoman välttämätöntä, koska se
poistaa rasvaa ja haittaa lukkojen toi‐
mintaa. Jäänpoistoaineiden käytön
jälkeen lukot on voideltava korjaa‐
molla uudelleen.
Pesu Auton maali on alttiina ympäristön ra‐situksille, joten auto kannattaa pestä
säännöllisesti.
Käyttäessäsi automaattisia autope‐ suloita suositellaan käytettäväksi pe‐ sulaa, jossa on tekstiiliharjat, ja valit‐
semaan ohjelma, jossa ei käytetä va‐ halisäaineita.
Jos peset auton käsin, käytä puh‐
dasta vettä ja pehmeää harjaa ja puh‐
dista kangaskaton kudoksen suun‐
taan.
