OPEL CASCADA 2016.5 Omaniku käsiraamat (in Estonian)

Näidikud ja juhtseadised89Töötõrke märgutuli
Kollane sümbol Z põleb või vilgub.
Süttib, kui süüde on sisse lülitatud, ja kustub varsti pärast mootori
käivitumist.
Süttib mootori töötamise ajal Rike heitmekäitlussüsteemis.
Heitmete lubatud piirväärtused
võivad olla ületatud. Pöörduda kohe
abi saamiseks hooldustöökotta.
Süttib mootori töötamise ajal
Rike, mis võib põhjustada
katalüüsneutralisaatori kahjustumist.
Lasta seguklappi lõdvemaks, kuni vilkumine lõpeb. Pöörduda kohe abi
saamiseks hooldustöökotta.
Piduri- ja sidurisüsteem
R näitab punast.
Piduri- ja sidurivedeliku tase on liiga madal 3 193.9 Hoiatus
Peatuda. Reisi ei tohi jätkata.
Pöörduda hooldustöökoja poole.
Süttib süüte sisselülitamisel, kui
seisupidur on rakendatud 3 151.
Pedaali kasutamine Kollane sümbol - põleb või vilgub.
Põleb Elektrilise seisupiduri vabastamiseks
on tuleb piduripedaali vajutada
3 151.
Mootori käivitamiseks režiimis
Autostop tuleb vajutada siduripedaali. Peatamis-käivitussüsteem 3 138.
Vilgub
Mootori põhikäivitamiseks tuleb
siduripedaali hoida allavajutatuna
3 16, 3 137.
Teatud versioonidel kuvatakse juhi
infokeskuses pedaali kasutamist
nõudvat teadet 3 100.
Elektriline seisupidur
Punane sümbol m põleb või vilgub.
Põleb Elektriline seisupidur on rakendatud
3 151.
Vilgub
Elektriline seisupidur ei ole täielikult
rakendatud või vabastatud. Lülitage
süüde sisse, vajutage piduripedaali ja
püüdke süsteem lähtestada,
vabastades esmalt elektrilise
seisupiduri ja rakendades selle
seejärel uuesti. Kui m jääb vilkuma,
ei tohi sõidukiga sõita ja abi
saamiseks tuleb pöörduda
hooldustöökotta.
Elektrilise seisupiduri rike
Kollane sümbol j põleb või vilgub.
Põleb Elektriline seisupidur töötab
vähendatud võimsusega 3 151.

90Näidikud ja juhtseadisedVilgub
Elektriline seisupidur on
hooldusrežiimis. Lähtestamiseks
seisake sõiduk, rakendage elektriline
seisupidur ja vabastage pidur.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
ABS pidurisüsteem
u põleb kollaselt.
Süttib mõneks sekundiks pärast
süüte sisselülitamist. Süsteem on
töövalmis, kui märgutuli kustub.
Kui märgutuli ei kustu mõne sekundi
möödudes või kui see süttib sõidu
ajal, on ABS-is rike. Pidurisüsteem säilitab töövõime ka ilma ABS-i
juhtimiseta.
Bokeerumisvastane pidurisüsteem
3 150.
Kõrgema käigu
sisselülitamine
Kui kütuse säästmiseks on soovitatav
kõrgema käigu sisselülitamine, ilmub
juhi infokeskusesse (DIC) terve
leheküljena R koos järgmise
kõrgema käigu numbriga.
Juhiabisüsteem EcoFlex 3 93.
Roolivõimendi
c põleb kollaselt.
Süttib, kui roolivõimendi võimsus
on vähenenud
Roolivõimendi võimsus vähenebsüsteemi ülekuumenemisel.
Märgutuli kustub, kui süsteem on
jahtunud.
Peatamis-käivitussüsteem 3 138.
Süttib, kui roolivõimendi on
blokeeritud
Roolivõimendi süsteemi rike.
Pöörduda hooldustöökotta.Sõidurajalt
kõrvalekaldumise hoiatussüsteem
) põleb roheliselt või vilgub kollaselt.
Roheline sümbol põleb Süsteem on sisse lülitatud ja
kasutusvalmis.
Kollane sümbol vilgub Süsteem tuvastab tahtmatu
reavahetuse.
Elektrooniline
stabiilsuskontroll välja lülitatud
n põleb kollaselt.
Süsteem on välja lülitatud.
Elektrooniline stabiilsuskon‐ trollisüsteem ja veojõukon‐trollisüsteem
Kollane sümbol b põleb või vilgub.

Näidikud ja juhtseadised91VilgubSüsteem on aktiivselt rakendatud.
Mootori võimsus võib automaatselt väheneda ja sõiduk võib automaatselt
vähesel määral pidurdada.
Põleb Süsteemis on rike. Juhi infokeskuse
ekraanile ilmub hoiatusteade. Sõitu
on võimalik jätkata. Süsteem ei tööta.
Sõltuvalt teepinnast võib
sõidustabiilsus siiski halveneda.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Elektrooniline stabiilsuskontroll
(ESC) 3 154, veojõukontrolli
süsteem (TC) 3 153.
Veojõukontrollisüsteem
välja lülitatud
k põleb kollaselt.
Süsteem on välja lülitatud.
Eelsoojendus
! põleb kollaselt.Eelsoojendus on sisse lülitatud.
Lülitub sisse ainult madala
välistemperatuuri korral.
Diislikütuse tahkete osakeste filter
Kollane sümbol % põleb või vilgub.
Diislikütuse tahkete osakeste filter
vajab puhastamist.
Jätkata sõitu kuni % kustumiseni.
Võimalusel ei tohi lasta mootori
pöörlemiiskiirusel langeda alla
2000 p/min.
Põleb Diislikütuse tahkete osakeste filter on täis. Käivitada puhastusprotsess
kohe, kui võimalik.
Vilgub
Filter on lõpuni täitunud. Käivitada puhastusprotsess viivitamatult, et
vältida mootori kahjustamist.
Diislikütuse tahkete osakeste filter
3 142, peatamis-käivitussüsteem
3 138.AdBlue
Kollane sümbol Y vilgub.
AdBlue tase on madal. Mootori
käivitamise tõkestamise vältimiseks
lisage lähimal ajal AdBlue'd.
AdBlue 3 143.
Rehvirõhu jälgimissüsteem Kollane sümbol w põleb või vilgub.
Põleb
Rehvirõhu vähenemine. Peatuda kohe ja kontrollida rehvirõhku.
Vilgub
Rike süsteemis või on paigaldatud
ilma rõhuandurita rehv (nt varuratas). 60–90 sekundi pärast jääb märgutuli
põlema. Pöörduda hooldustöökotta.
Rehvirõhu jälgimise süsteem 3 210.
Mootoriõli surve I näitab punast.
Süttib, kui süüde on sisse lülitatud, ja
kustub varsti pärast mootori
käivitumist.

92Näidikud ja juhtseadisedSüttib mootori töötamise ajalEttevaatust
Mootori määrimine võib olla
katkestatud. See võib kaasa tuua
mootori kahjustuse ja/või
vedavate rataste blokeerumise.
1. Vajutada sidur alla.
2. Valida vabakäik, seada käigukang asendisse N.
3. Eemalduda liiklusvoost nii kiiresti kui võimalik ilma teisi sõidukeidsegamata.
4. Lülitada süüde välja.
9 Hoiatus
Väljalülitatud mootori korral on
pidurdamiseks ja roolimiseks vaja
märksa suuremat jõudu. Autostopi toimimise ajal on
piduriservoseade endiselt
kasutatav.
Ärge eemaldage võtit enne, kui
sõiduk seisab paigal, vastasel
juhul võib ootamatult rakenduda
roolilukk.
Kontrollida õlitaset, enne kui pöördute abisaamiseks hooldustöökotta
3 190.
Madal kütusetase Kollane sümbol i põleb või vilgub.
Põleb Tase kütusepaagis on liiga madal.
Vilgub
Kütus on ära kasutatud. Tankida
kohe. Mitte kunagi ei tohi sõita paagi
tühjenemiseni.
Katalüüsneutralisaator 3 143.
Õhu väljalaskmine diislikütuse
süsteemist 3 195.
Käivitustõkesti Kollane sümbol d vilgub.
Käivitustõkesti rike. Mootorit ei saa
käivitada.
Välisvalgustus Roheline sümbol 8 põleb.
Välisvalgustus on sisse lülitatud 3 112.
Kaugtuli Sinine sümbol C põleb.
Süttib sisselülitatud kaugtulede
korral, esitulede vilgutamisel 3 114
või siis, kui kaugtuled on sisse
lülitatud koos kaugtulede
abifunktsiooni või nutika
valgustusulatusega 3 116.
Kaugtulede abifunktsioon Roheline sümbol l põleb.
Kaugtulede abifunktsioon või nutikas
valgustusulatus on sisse lülitatud
3 114, 3 116.
Kohanduvad esilaternad Kollane sümbol f põleb või vilgub.

Näidikud ja juhtseadised93PõlebRike süsteemis.
Pöörduda abi saamiseks
hooldustöökotta.
Vilgub
Süsteem on üle läinud
sümmeetrilistele lähituledele.
Märgutuli f vilgub umbes 4 sekundit
pärast süüte sisselülitamist. See on meeldetuletus, et süsteem on sisse
lülitatud 3 115.
Tulede automaatjuhtimine 3 113.
Udutuli
Roheline sümbol > põleb.
Eesmised udutuled on sisse lülitatud
3 120.
Tagumine udutuli
r põleb kollaselt.
Tagumine udutuli on sisse lülitatud
3 120.Püsikiiruse regulaator
Valge või roheline sümbol m põleb.
Valge sümbol põleb
Süsteem on sisse lülitatud.
Roheline sümbol põlebPüsikiiruse regulaator on aktiivne.
Püsikiiruse regulaator 3 157.
Avastati eessõitev sõiduk Roheline sümbol A põleb.
Avastati samal rajal ees sõitev
sõiduk.
Esikokkupõrke hoiatus 3 161.
Uks lahti
h : kuvatakse juhi infokeskuses, kui
uks või pakiruumi kaas on avatud.Infonäidikud
Juhi infokeskus
Juhi infokeskus asub armatuurlaual
spidomeetri ja tahhomeetri vahel.
Ekraanil võidakse kuvada järgmisi
põhimenüüsid, mida saab valida
suunatulede hooval asuva MENU
vajutamisega. Ekraani ülemisel real
kuvatakse järgmised
menüüsümbolid:

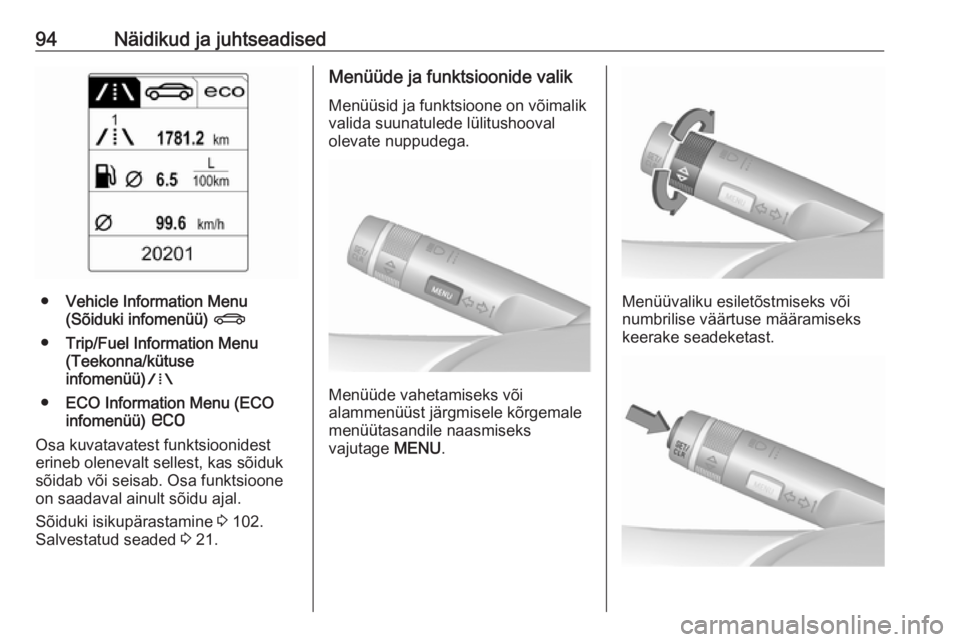

94Näidikud ja juhtseadised
●Vehicle Information Menu
(Sõiduki infomenüü) X
● Trip/Fuel Information Menu
(Teekonna/kütuse
infomenüü) W
● ECO Information Menu (ECO
infomenüü) s
Osa kuvatavatest funktsioonidest
erineb olenevalt sellest, kas sõiduk
sõidab või seisab. Osa funktsioone
on saadaval ainult sõidu ajal.
Sõiduki isikupärastamine 3 102.
Salvestatud seaded 3 21.
Menüüde ja funktsioonide valik
Menüüsid ja funktsioone on võimalik
valida suunatulede lülitushooval
olevate nuppudega.
Menüüde vahetamiseks või
alammenüüst järgmisele kõrgemale
menüütasandile naasmiseks
vajutage MENU.
Menüüvaliku esiletõstmiseks või
numbrilise väärtuse määramiseks
keerake seadeketast.

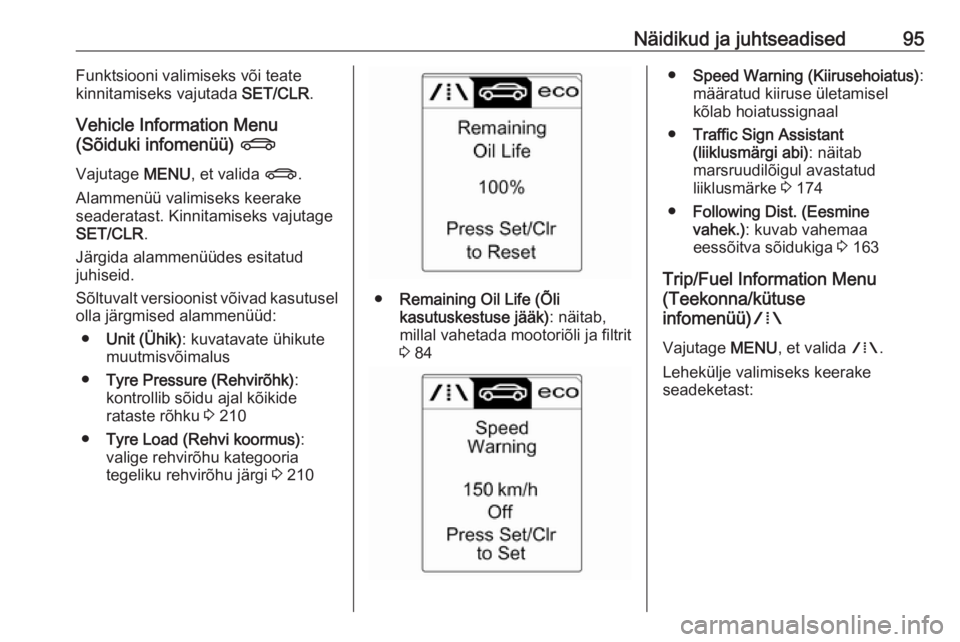

Näidikud ja juhtseadised95Funktsiooni valimiseks või teate
kinnitamiseks vajutada SET/CLR.
Vehicle Information Menu
(Sõiduki infomenüü) X
Vajutage MENU, et valida X.
Alammenüü valimiseks keerake
seaderatast. Kinnitamiseks vajutage
SET/CLR .
Järgida alammenüüdes esitatud
juhiseid.
Sõltuvalt versioonist võivad kasutusel
olla järgmised alammenüüd:
● Unit (Ühik) : kuvatavate ühikute
muutmisvõimalus
● Tyre Pressure (Rehvirõhk) :
kontrollib sõidu ajal kõikide
rataste rõhku 3 210
● Tyre Load (Rehvi koormus) :
valige rehvirõhu kategooria
tegeliku rehvirõhu järgi 3 210
● Remaining Oil Life (Õli
kasutuskestuse jääk) : näitab,
millal vahetada mootoriõli ja filtrit
3 84
● Speed Warning (Kiirusehoiatus) :
määratud kiiruse ületamisel
kõlab hoiatussignaal
● Traffic Sign Assistant
(liiklusmärgi abi) : näitab
marsruudilõigul avastatud
liiklusmärke 3 174
● Following Dist. (Eesmine
vahek.) : kuvab vahemaa
eessõitva sõidukiga 3 163

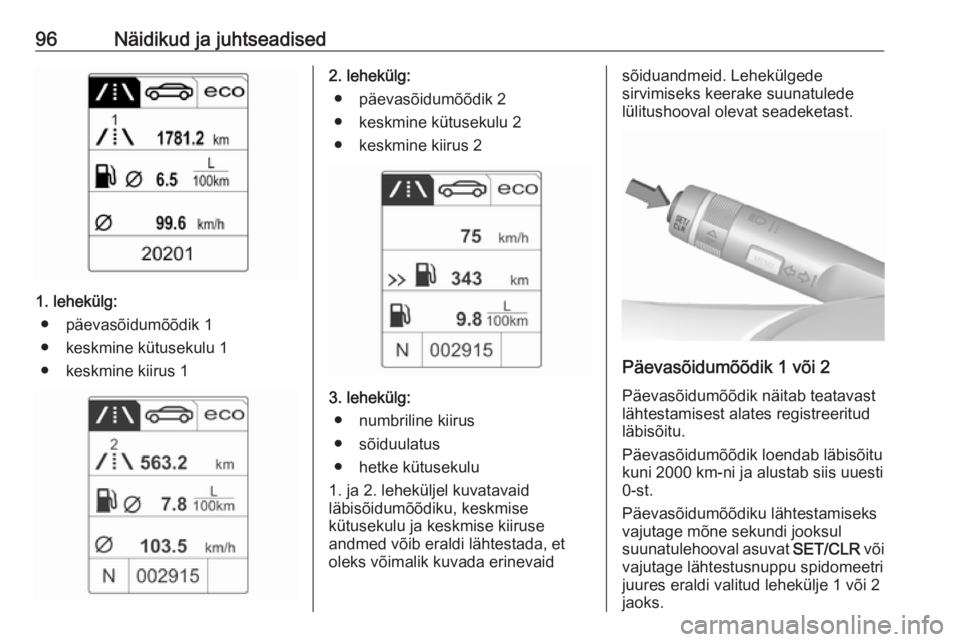

Trip/Fuel Information Menu
(Teekonna/kütuse
infomenüü) W
Vajutage MENU, et valida W.
Lehekülje valimiseks keerake
seadeketast:

96Näidikud ja juhtseadised
1. lehekülg:● päevasõidumõõdik 1
● keskmine kütusekulu 1
● keskmine kiirus 1
2. lehekülg: ● päevasõidumõõdik 2
● keskmine kütusekulu 2
● keskmine kiirus 2
3. lehekülg: ● numbriline kiirus
● sõiduulatus
● hetke kütusekulu
1. ja 2. leheküljel kuvatavaid
läbisõidumõõdiku, keskmise
kütusekulu ja keskmise kiiruse
andmed võib eraldi lähtestada, et oleks võimalik kuvada erinevaid
sõiduandmeid. Lehekülgede
sirvimiseks keerake suunatulede
lülitushooval olevat seadeketast.
Päevasõidumõõdik 1 või 2
Päevasõidumõõdik näitab teatavast
lähtestamisest alates registreeritud
läbisõitu.
Päevasõidumõõdik loendab läbisõitu kuni 2000 km-ni ja alustab siis uuesti
0-st.
Päevasõidumõõdiku lähtestamiseks
vajutage mõne sekundi jooksul
suunatulehooval asuvat SET/CLR või
vajutage lähtestusnuppu spidomeetri juures eraldi valitud lehekülje 1 või 2
jaoks.

Näidikud ja juhtseadised97Keskmine kütusekulu 1 või 2
Keskmise kütusekulu kuvamine.
Mõõtmise võib igal ajal lähtestada
ning see algab vaikimisi väärtusest.
Lähtestamiseks vajutage SET/CLR
mõne sekundi jooksul valitud
lehekülje 1 või 2 jaoks.
Keskmine kiirus 1 või 2
Keskmise kiiruse kuvamine.
Mõõtetulemuse saab igal ajahetkel
nullida.
Lähtestamiseks vajutage SET/CLR
mõne sekundi jooksul valitud
lehekülje 1 või 2 jaoks.
Numbriline kiirus Hetkkiiruse numbriline näit.
Teepikkus kütuse lõppemiseni Sõiduulatus arvutatakse kütusepaagi
hetkemahu ja kütuse hetkekulu
põhjal. Kuvatakse keskmisi väärtusi.
Pärast tankimist värskendatakse
sõiduulatus automaatselt pärast
lühikest viivitust.Kui kütusetase on paagis madal,
kuvatakse näidikul teade.
Kui tankida tuleb kohe, kuvatakse
hoiatusteade.
Peale selle põleb või vilgub
kütusetaseme näidikul märgutuli i
3 92.
Kütuse hetkekulu Kuvab kütuse hetkekulu.
ECO Information Menu (ECO
infomenüü) s
Vajutage MENU, et valida s.
Lehekülje valimiseks keerake
seadeketast:● Shift indication (Käigunäit) :
Hetkel valitud käiku kuvatakse
noole sees. Selle kohal kuvatav
number näitab, et kütuse
säästmiseks soovitatakse
lülitada sisse kõrgem käik.
Eco index display (Eco-indeksi
näit) : Hetke kütusekulu
kuvatakse lõikudena.
Säästlikuks sõiduks kohandage
oma sõidustiili, et hoida täidetud segmendid Eco ala piires. Mida
rohkem lõike on täidetud, seda
suurem on kütusekulu.
Samaaegselt kuvatakse
kütusekulu hetkel.

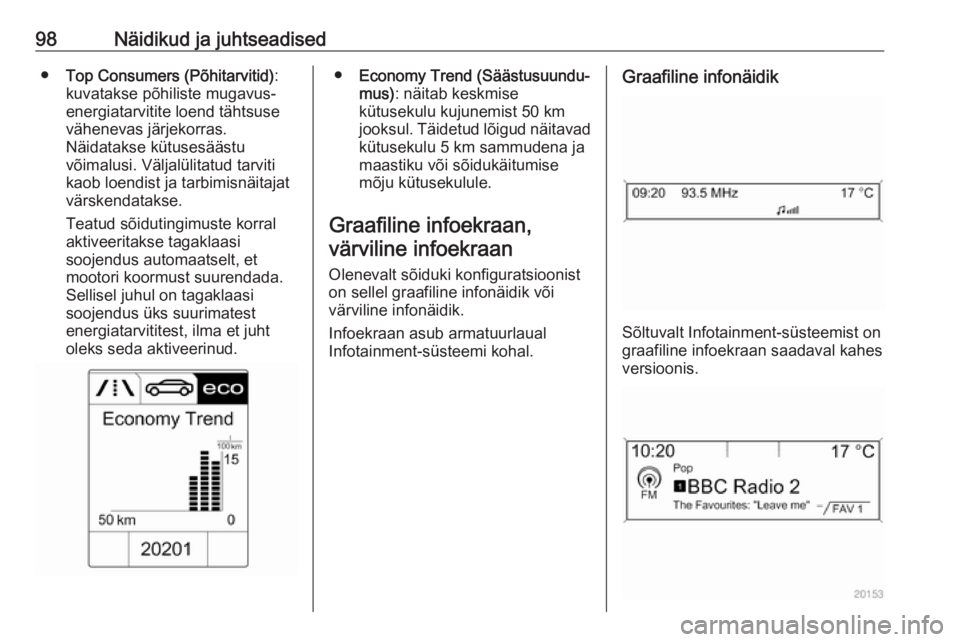

98Näidikud ja juhtseadised●Top Consumers (Põhitarvitid) :
kuvatakse põhiliste mugavus-
energiatarvitite loend tähtsuse
vähenevas järjekorras.
Näidatakse kütusesäästu
võimalusi. Väljalülitatud tarviti
kaob loendist ja tarbimisnäitajat
värskendatakse.
Teatud sõidutingimuste korral aktiveeritakse tagaklaasi
soojendus automaatselt, et
mootori koormust suurendada. Sellisel juhul on tagaklaasi
soojendus üks suurimatest
energiatarvititest, ilma et juht
oleks seda aktiveerinud.● Economy Trend (Säästusuundu‐
mus) : näitab keskmise
kütusekulu kujunemist 50 km jooksul. Täidetud lõigud näitavad
kütusekulu 5 km sammudena ja
maastiku või sõidukäitumise
mõju kütusekulule.
Graafiline infoekraan,
värviline infoekraan
Olenevalt sõiduki konfiguratsioonist
on sellel graafiline infonäidik või
värviline infonäidik.
Infoekraan asub armatuurlaual
Infotainment-süsteemi kohal.Graafiline infonäidik
Sõltuvalt Infotainment-süsteemist on
graafiline infoekraan saadaval kahes
versioonis.
