Page 41 of 269

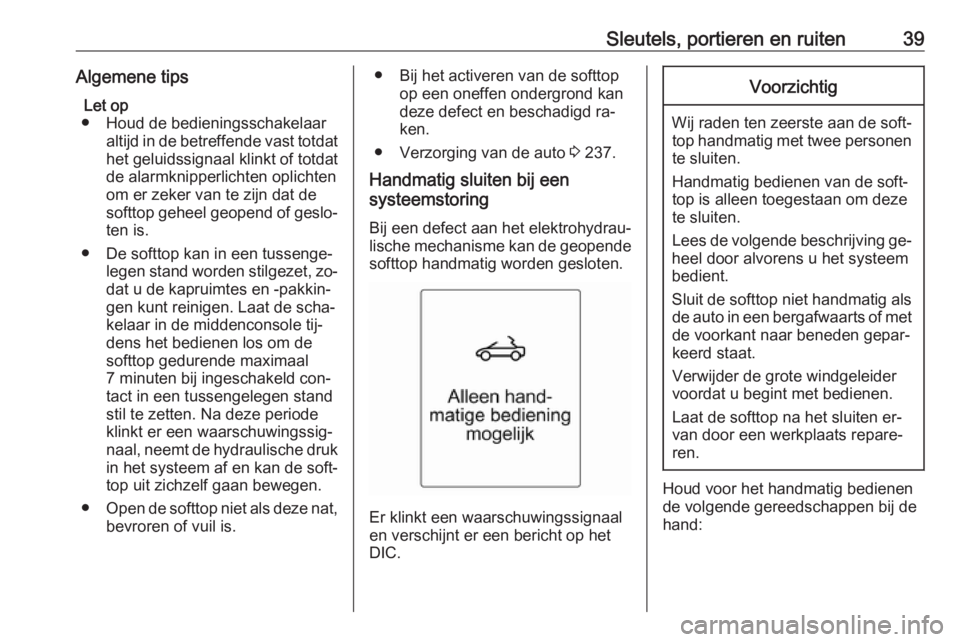

Sleutels, portieren en ruiten39Algemene tipsLet op
● Houd de bedieningsschakelaar altijd in de betreffende vast totdathet geluidssignaal klinkt of totdat
de alarmknipperlichten oplichten
om er zeker van te zijn dat de softtop geheel geopend of geslo‐ ten is.
● De softtop kan in een tussenge‐ legen stand worden stilgezet, zo‐
dat u de kapruimtes en -pakkin‐
gen kunt reinigen. Laat de scha‐
kelaar in de middenconsole tij‐
dens het bedienen los om de
softtop gedurende maximaal
7 minuten bij ingeschakeld con‐
tact in een tussengelegen stand
stil te zetten. Na deze periode
klinkt er een waarschuwingssig‐
naal, neemt de hydraulische druk in het systeem af en kan de soft‐
top uit zichzelf gaan bewegen.
● Open de softtop niet als deze nat,
bevroren of vuil is.● Bij het activeren van de softtop op een oneffen ondergrond kan
deze defect en beschadigd ra‐
ken.
● Verzorging van de auto 3 237.
Handmatig sluiten bij een
systeemstoring
Bij een defect aan het elektrohydrau‐
lische mechanisme kan de geopende
softtop handmatig worden gesloten.
Er klinkt een waarschuwingssignaal
en verschijnt er een bericht op het
DIC.
Voorzichtig
Wij raden ten zeerste aan de soft‐ top handmatig met twee personen te sluiten.
Handmatig bedienen van de soft‐
top is alleen toegestaan om deze
te sluiten.
Lees de volgende beschrijving ge‐
heel door alvorens u het systeem bedient.
Sluit de softtop niet handmatig als de auto in een bergafwaarts of met
de voorkant naar beneden gepar‐
keerd staat.
Verwijder de grote windgeleider
voordat u begint met bedienen.
Laat de softtop na het sluiten er‐
van door een werkplaats repare‐
ren.
Houd voor het handmatig bedienen de volgende gereedschappen bij de
hand:
Page 42 of 269

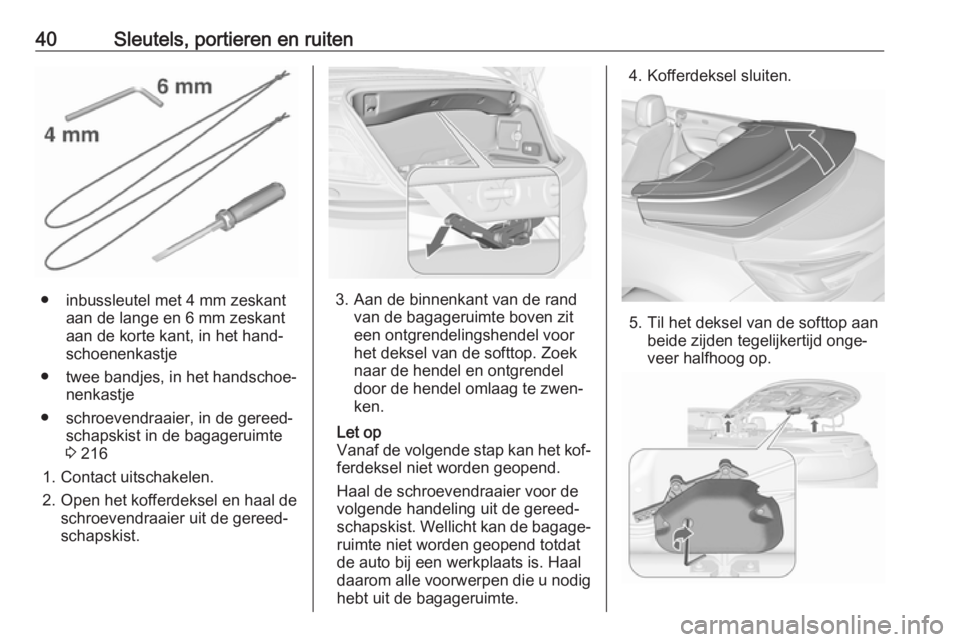

40Sleutels, portieren en ruiten
● inbussleutel met 4 mm zeskantaan de lange en 6 mm zeskant
aan de korte kant, in het hand‐
schoenenkastje
● twee bandjes, in het handschoe‐ nenkastje
● schroevendraaier, in de gereed‐ schapskist in de bagageruimte
3 216
1. Contact uitschakelen.
2. Open het kofferdeksel en haal de schroevendraaier uit de gereed‐
schapskist.3. Aan de binnenkant van de rand van de bagageruimte boven zit
een ontgrendelingshendel voor
het deksel van de softtop. Zoek
naar de hendel en ontgrendel
door de hendel omlaag te zwen‐ ken.
Let op
Vanaf de volgende stap kan het kof‐
ferdeksel niet worden geopend.
Haal de schroevendraaier voor de
volgende handeling uit de gereed‐
schapskist. Wellicht kan de bagage‐ ruimte niet worden geopend totdat
de auto bij een werkplaats is. Haal
daarom alle voorwerpen die u nodig
hebt uit de bagageruimte.
4. Kofferdeksel sluiten.
5. Til het deksel van de softtop aan beide zijden tegelijkertijd onge‐
veer halfhoog op.
Page 43 of 269
Sleutels, portieren en ruiten416. Steek de 4 mm inbussleutel in degemarkeerde stand van de klep
aandrijfmodule. Draai de inbus‐
sleutel geheel rechtsom, zodat de zijkleppen naar binnen worden
gezwenkt.
7. Open het deksel van de softtop tot
aan de eindstand.
8. Haal de kunststof kappen aan beide zijden eraf door erop te
drukken en naar achteren te schuiven, zie de illustratie.
9. Op de scharnieren aan elke kant zitten zichtbare markeringen.
10. Trek de bevestigde bandjes rond de gemarkeerde positie bij het
scharnier aan beide kanten erin
en trek het uiteinde van het bandje
door de lus, zie de illustratie.
11. Leg het uiteinde van de bandjes naar voren.
Page 44 of 269

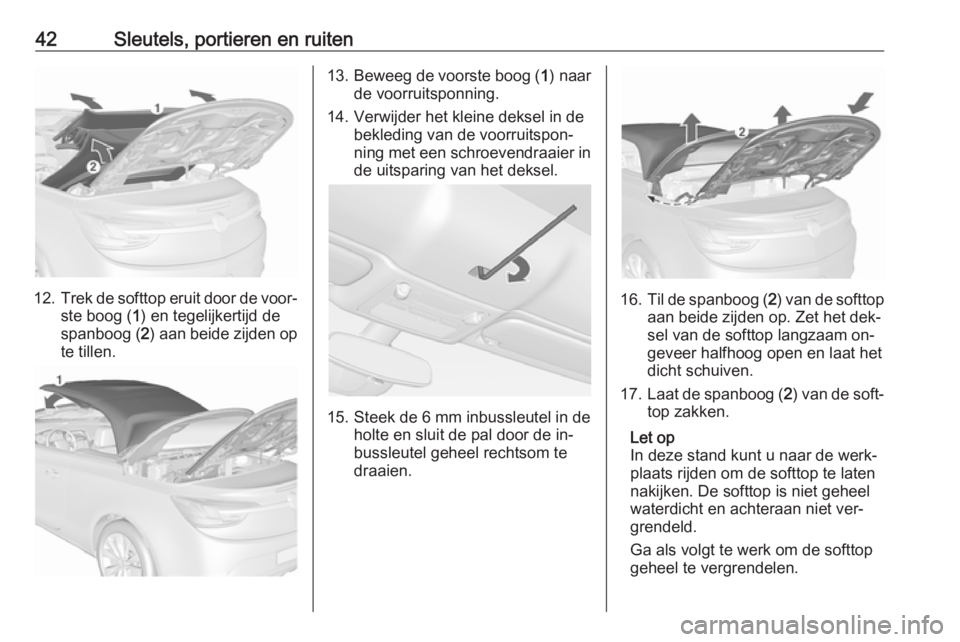

42Sleutels, portieren en ruiten
12.Trek de softtop eruit door de voor‐
ste boog ( 1) en tegelijkertijd de
spanboog ( 2) aan beide zijden op
te tillen.
13. Beweeg de voorste boog ( 1) naar
de voorruitsponning.
14. Verwijder het kleine deksel in de bekleding van de voorruitspon‐
ning met een schroevendraaier in
de uitsparing van het deksel.
15. Steek de 6 mm inbussleutel in de holte en sluit de pal door de in‐
bussleutel geheel rechtsom te
draaien.
16. Til de spanboog ( 2) van de softtop
aan beide zijden op. Zet het dek‐
sel van de softtop langzaam on‐
geveer halfhoog open en laat het
dicht schuiven.
17. Laat de spanboog ( 2) van de soft‐
top zakken.
Let op
In deze stand kunt u naar de werk‐
plaats rijden om de softtop te laten
nakijken. De softtop is niet geheel
waterdicht en achteraan niet ver‐
grendeld.
Ga als volgt te werk om de softtop
geheel te vergrendelen.
Page 45 of 269

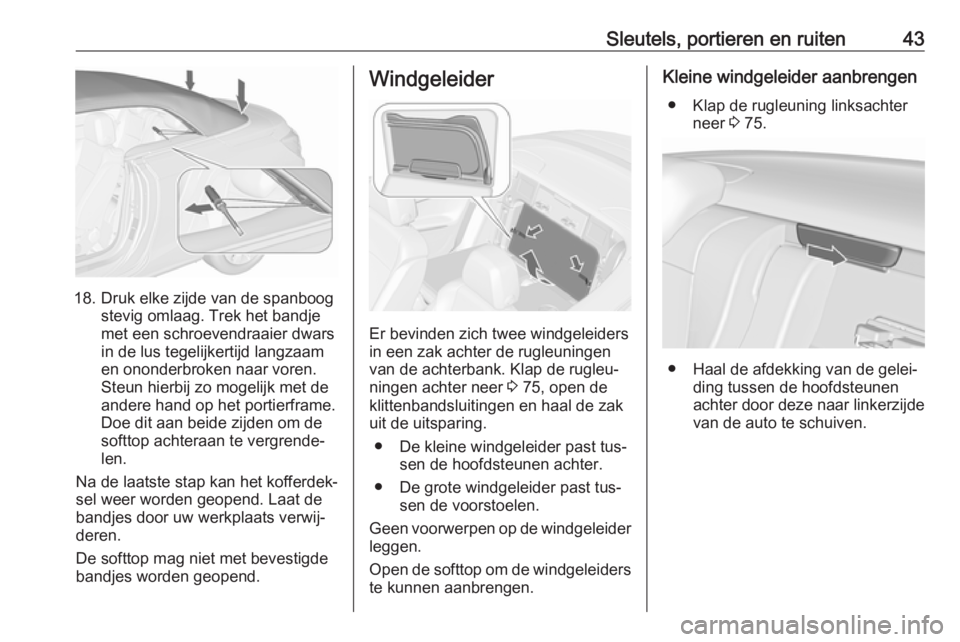

Sleutels, portieren en ruiten43
18. Druk elke zijde van de spanboogstevig omlaag. Trek het bandje
met een schroevendraaier dwars
in de lus tegelijkertijd langzaam
en ononderbroken naar voren.
Steun hierbij zo mogelijk met de
andere hand op het portierframe.
Doe dit aan beide zijden om de
softtop achteraan te vergrende‐
len.
Na de laatste stap kan het kofferdek‐ sel weer worden geopend. Laat de bandjes door uw werkplaats verwij‐
deren.
De softtop mag niet met bevestigde bandjes worden geopend.
Windgeleider
Er bevinden zich twee windgeleiders
in een zak achter de rugleuningen van de achterbank. Klap de rugleu‐
ningen achter neer 3 75, open de
klittenbandsluitingen en haal de zak
uit de uitsparing.
● De kleine windgeleider past tus‐ sen de hoofdsteunen achter.
● De grote windgeleider past tus‐ sen de voorstoelen.
Geen voorwerpen op de windgeleider
leggen.
Open de softtop om de windgeleiders
te kunnen aanbrengen.
Kleine windgeleider aanbrengen
● Klap de rugleuning linksachter neer 3 75.
● Haal de afdekking van de gelei‐
ding tussen de hoofdsteunen
achter door deze naar linkerzijde
van de auto te schuiven.
Page 46 of 269

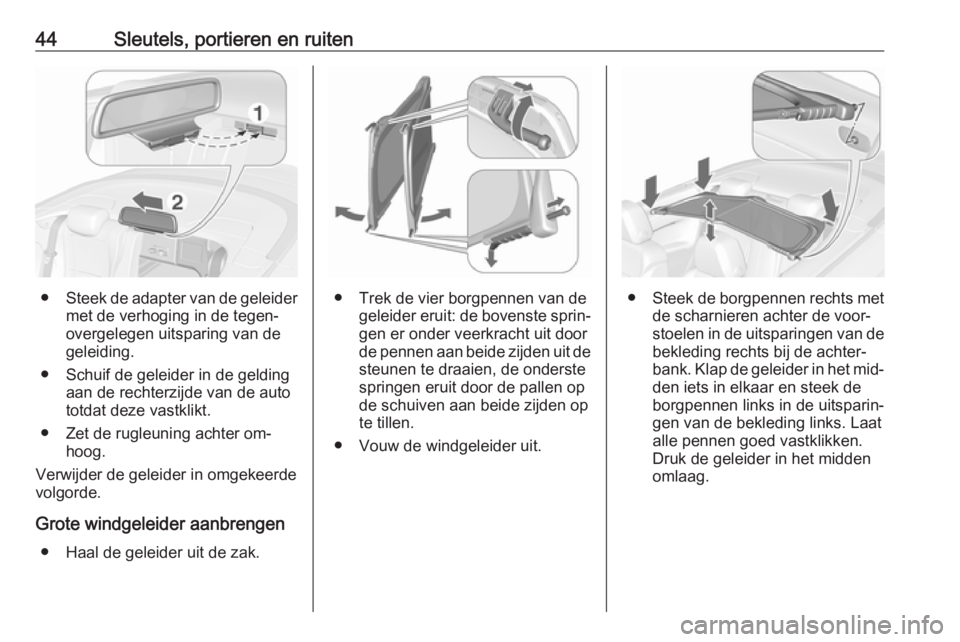

44Sleutels, portieren en ruiten
●Steek de adapter van de geleider
met de verhoging in de tegen‐
overgelegen uitsparing van de
geleiding.
● Schuif de geleider in de gelding aan de rechterzijde van de auto
totdat deze vastklikt.
● Zet de rugleuning achter om‐ hoog.
Verwijder de geleider in omgekeerde
volgorde.
Grote windgeleider aanbrengen ● Haal de geleider uit de zak.● Trek de vier borgpennen van de geleider eruit: de bovenste sprin‐
gen er onder veerkracht uit door
de pennen aan beide zijden uit de steunen te draaien, de onderste
springen eruit door de pallen op
de schuiven aan beide zijden op
te tillen.
● Vouw de windgeleider uit.● Steek de borgpennen rechts met
de scharnieren achter de voor‐
stoelen in de uitsparingen van de
bekleding rechts bij de achter‐
bank. Klap de geleider in het mid‐ den iets in elkaar en steek de
borgpennen links in de uitsparin‐ gen van de bekleding links. Laat
alle pennen goed vastklikken.
Druk de geleider in het midden omlaag.
Page 47 of 269

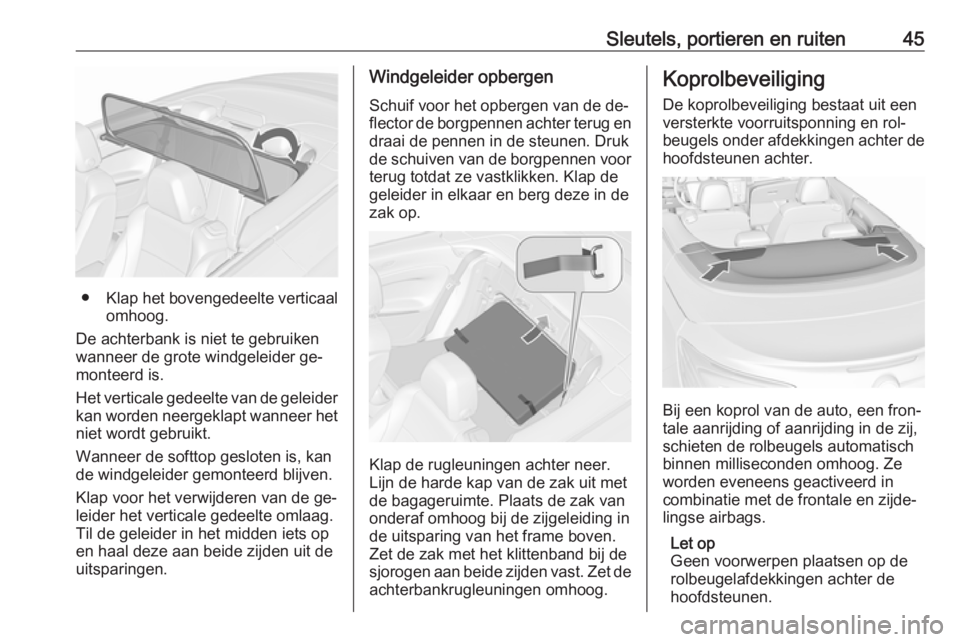

Sleutels, portieren en ruiten45
●Klap het bovengedeelte verticaal
omhoog.
De achterbank is niet te gebruiken
wanneer de grote windgeleider ge‐
monteerd is.
Het verticale gedeelte van de geleider kan worden neergeklapt wanneer het
niet wordt gebruikt.
Wanneer de softtop gesloten is, kan
de windgeleider gemonteerd blijven.
Klap voor het verwijderen van de ge‐
leider het verticale gedeelte omlaag.
Til de geleider in het midden iets op
en haal deze aan beide zijden uit de
uitsparingen.
Windgeleider opbergen
Schuif voor het opbergen van de de‐
flector de borgpennen achter terug en draai de pennen in de steunen. Druk
de schuiven van de borgpennen voor terug totdat ze vastklikken. Klap degeleider in elkaar en berg deze in de
zak op.
Klap de rugleuningen achter neer.
Lijn de harde kap van de zak uit met de bagageruimte. Plaats de zak van
onderaf omhoog bij de zijgeleiding in de uitsparing van het frame boven.
Zet de zak met het klittenband bij de
sjorogen aan beide zijden vast. Zet de achterbankrugleuningen omhoog.
Koprolbeveiliging
De koprolbeveiliging bestaat uit een
versterkte voorruitsponning en rol‐
beugels onder afdekkingen achter de hoofdsteunen achter.
Bij een koprol van de auto, een fron‐
tale aanrijding of aanrijding in de zij,
schieten de rolbeugels automatisch
binnen milliseconden omhoog. Ze
worden eveneens geactiveerd in
combinatie met de frontale en zijde‐
lingse airbags.
Let op
Geen voorwerpen plaatsen op de
rolbeugelafdekkingen achter de
hoofdsteunen.
Page 48 of 269

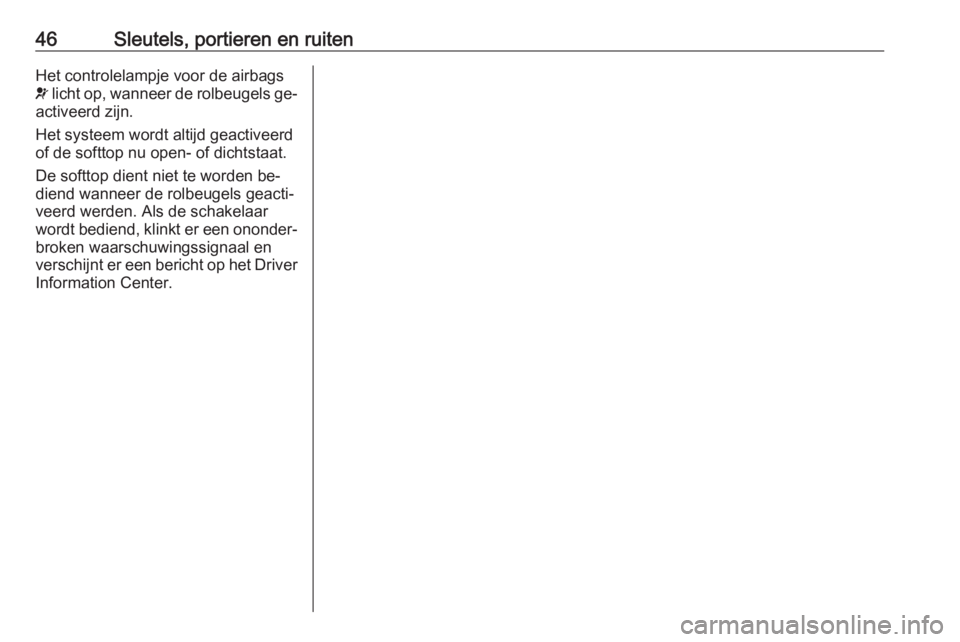

46Sleutels, portieren en ruitenHet controlelampje voor de airbags
v licht op, wanneer de rolbeugels ge‐
activeerd zijn.
Het systeem wordt altijd geactiveerd
of de softtop nu open- of dichtstaat.
De softtop dient niet te worden be‐ diend wanneer de rolbeugels geacti‐
veerd werden. Als de schakelaar
wordt bediend, klinkt er een ononder‐
broken waarschuwingssignaal en
verschijnt er een bericht op het Driver Information Center.
Page 49 of 269

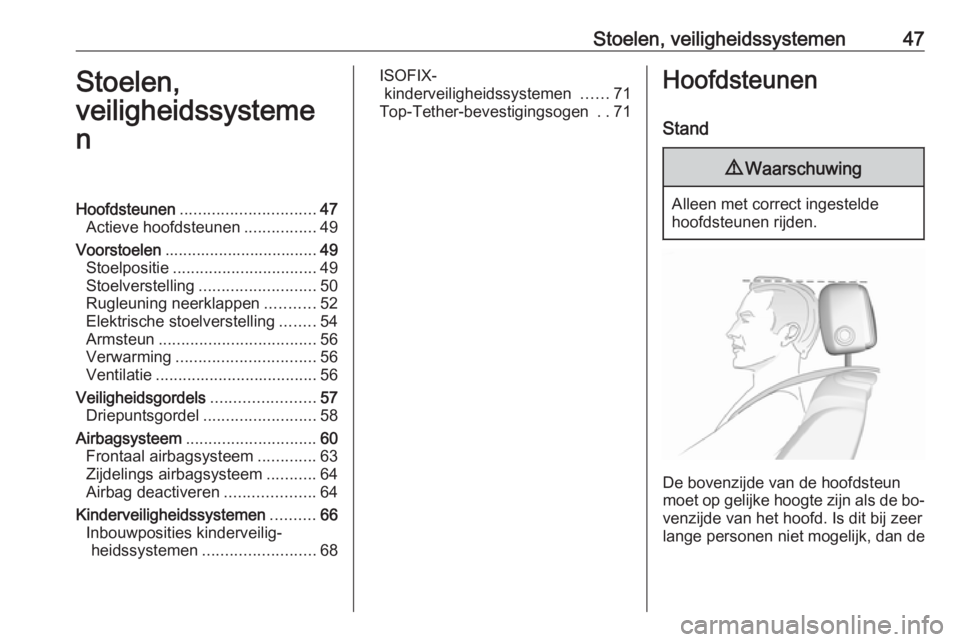

Stoelen, veiligheidssystemen47Stoelen,
veiligheidssysteme
nHoofdsteunen .............................. 47
Actieve hoofdsteunen ................49
Voorstoelen .................................. 49
Stoelpositie ................................ 49
Stoelverstelling .......................... 50
Rugleuning neerklappen ...........52
Elektrische stoelverstelling ........54
Armsteun ................................... 56
Verwarming ............................... 56
Ventilatie .................................... 56
Veiligheidsgordels .......................57
Driepuntsgordel ......................... 58
Airbagsysteem ............................. 60
Frontaal airbagsysteem .............63
Zijdelings airbagsysteem ...........64
Airbag deactiveren ....................64
Kinderveiligheidssystemen ..........66
Inbouwposities kinderveilig‐ heidssystemen ......................... 68ISOFIX-
kinderveiligheidssystemen ......71
Top-Tether-bevestigingsogen ..71Hoofdsteunen
Stand9 Waarschuwing
Alleen met correct ingestelde
hoofdsteunen rijden.
De bovenzijde van de hoofdsteun moet op gelijke hoogte zijn als de bo‐
venzijde van het hoofd. Is dit bij zeer
lange personen niet mogelijk, dan de
Page 50 of 269

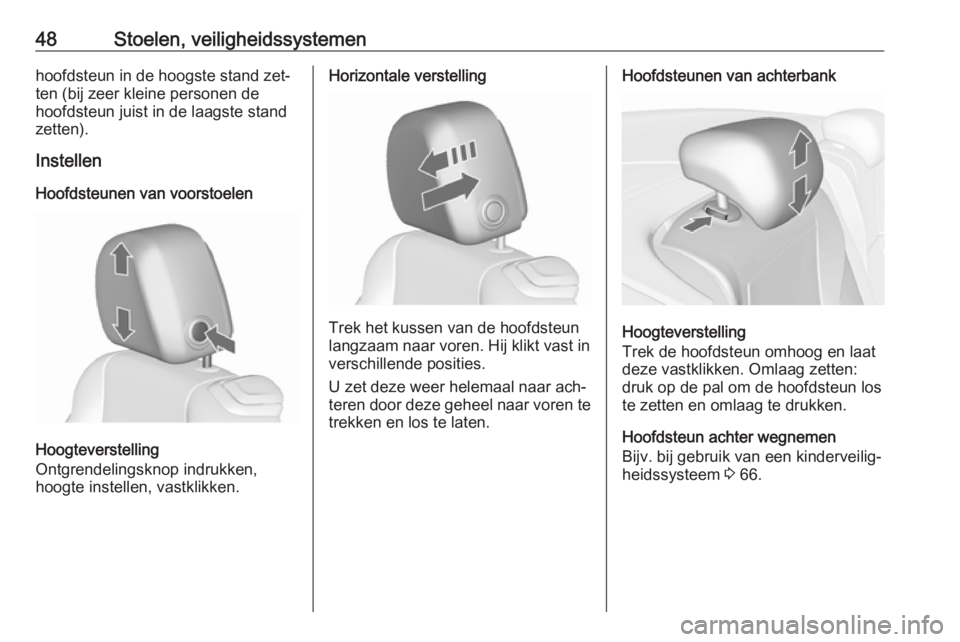

48Stoelen, veiligheidssystemenhoofdsteun in de hoogste stand zet‐
ten (bij zeer kleine personen de
hoofdsteun juist in de laagste stand
zetten).
Instellen
Hoofdsteunen van voorstoelen
Hoogteverstelling
Ontgrendelingsknop indrukken,
hoogte instellen, vastklikken.
Horizontale verstelling
Trek het kussen van de hoofdsteun
langzaam naar voren. Hij klikt vast in
verschillende posities.
U zet deze weer helemaal naar ach‐
teren door deze geheel naar voren te
trekken en los te laten.
Hoofdsteunen van achterbank
Hoogteverstelling
Trek de hoofdsteun omhoog en laat
deze vastklikken. Omlaag zetten:
druk op de pal om de hoofdsteun los
te zetten en omlaag te drukken.
Hoofdsteun achter wegnemen
Bijv. bij gebruik van een kinderveilig‐
heidssysteem 3 66.
