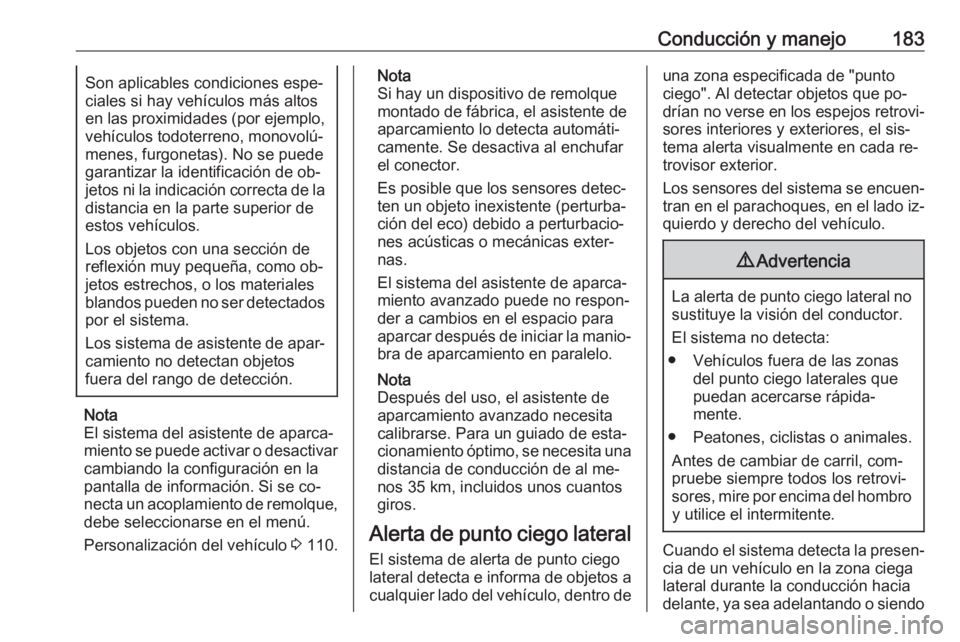

Conducción y manejo183Son aplicables condiciones espe‐
ciales si hay vehículos más altos
en las proximidades (por ejemplo,
vehículos todoterreno, monovolú‐
menes, furgonetas). No se puede
garantizar la identificación de ob‐
jetos ni la indicación correcta de la
distancia en la parte superior de
estos vehículos.
Los objetos con una sección de
reflexión muy pequeña, como ob‐
jetos estrechos, o los materiales
blandos pueden no ser detectados
por el sistema.
Los sistema de asistente de apar‐ camiento no detectan objetos
fuera del rango de detección.
Nota
El sistema del asistente de aparca‐
miento se puede activar o desactivar cambiando la configuración en la
pantalla de información. Si se co‐
necta un acoplamiento de remolque,
debe seleccionarse en el menú.
Personalización del vehículo 3 110.
Nota
Si hay un dispositivo de remolque montado de fábrica, el asistente de
aparcamiento lo detecta automáti‐
camente. Se desactiva al enchufar
el conector.
Es posible que los sensores detec‐
ten un objeto inexistente (perturba‐
ción del eco) debido a perturbacio‐
nes acústicas o mecánicas exter‐
nas.
El sistema del asistente de aparca‐
miento avanzado puede no respon‐
der a cambios en el espacio para
aparcar después de iniciar la manio‐ bra de aparcamiento en paralelo.
Nota
Después del uso, el asistente de
aparcamiento avanzado necesita
calibrarse. Para un guiado de esta‐
cionamiento óptimo, se necesita una
distancia de conducción de al me‐
nos 35 km, incluidos unos cuantos
giros.
Alerta de punto ciego lateral El sistema de alerta de punto ciego
lateral detecta e informa de objetos a
cualquier lado del vehículo, dentro deuna zona especificada de "punto
ciego". Al detectar objetos que po‐ drían no verse en los espejos retrovi‐ sores interiores y exteriores, el sis‐
tema alerta visualmente en cada re‐
trovisor exterior.
Los sensores del sistema se encuen‐ tran en el parachoques, en el lado iz‐
quierdo y derecho del vehículo.9 Advertencia
La alerta de punto ciego lateral no
sustituye la visión del conductor.
El sistema no detecta:
● Vehículos fuera de las zonas del punto ciego laterales que
puedan acercarse rápida‐
mente.
● Peatones, ciclistas o animales. Antes de cambiar de carril, com‐
pruebe siempre todos los retrovi‐
sores, mire por encima del hombro y utilice el intermitente.
Cuando el sistema detecta la presen‐
cia de un vehículo en la zona ciega
lateral durante la conducción hacia
delante, ya sea adelantando o siendo

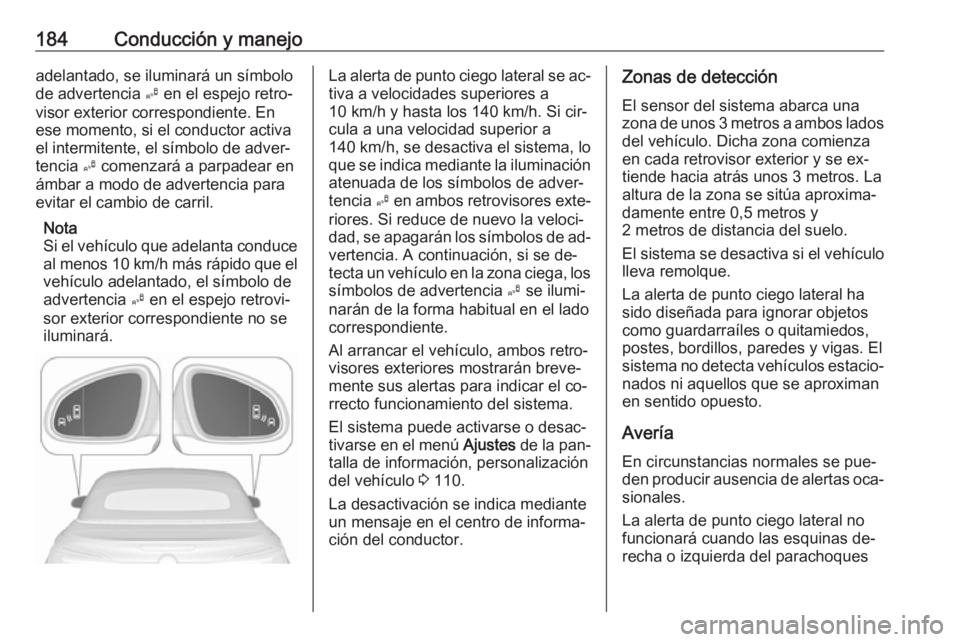

184Conducción y manejoadelantado, se iluminará un símbolo
de advertencia B en el espejo retro‐
visor exterior correspondiente. En ese momento, si el conductor activa el intermitente, el símbolo de adver‐
tencia B comenzará a parpadear en
ámbar a modo de advertencia para
evitar el cambio de carril.
Nota
Si el vehículo que adelanta conduce al menos 10 km/h más rápido que elvehículo adelantado, el símbolo de
advertencia B en el espejo retrovi‐
sor exterior correspondiente no se iluminará.La alerta de punto ciego lateral se ac‐ tiva a velocidades superiores a
10 km/h y hasta los 140 km/h. Si cir‐
cula a una velocidad superior a
140 km/h, se desactiva el sistema, lo
que se indica mediante la iluminación
atenuada de los símbolos de adver‐
tencia B en ambos retrovisores exte‐
riores. Si reduce de nuevo la veloci‐
dad, se apagarán los símbolos de ad‐ vertencia. A continuación, si se de‐
tecta un vehículo en la zona ciega, los símbolos de advertencia B se ilumi‐
narán de la forma habitual en el lado
correspondiente.
Al arrancar el vehículo, ambos retro‐
visores exteriores mostrarán breve‐
mente sus alertas para indicar el co‐
rrecto funcionamiento del sistema.
El sistema puede activarse o desac‐
tivarse en el menú Ajustes de la pan‐
talla de información, personalización del vehículo 3 110.
La desactivación se indica mediante
un mensaje en el centro de informa‐
ción del conductor.Zonas de detección
El sensor del sistema abarca una
zona de unos 3 metros a ambos lados del vehículo. Dicha zona comienza
en cada retrovisor exterior y se ex‐ tiende hacia atrás unos 3 metros. La
altura de la zona se sitúa aproxima‐
damente entre 0,5 metros y
2 metros de distancia del suelo.
El sistema se desactiva si el vehículo
lleva remolque.
La alerta de punto ciego lateral ha
sido diseñada para ignorar objetos
como guardarraíles o quitamiedos,
postes, bordillos, paredes y vigas. El
sistema no detecta vehículos estacio‐
nados ni aquellos que se aproximan
en sentido opuesto.
AveríaEn circunstancias normales se pue‐
den producir ausencia de alertas oca‐
sionales.
La alerta de punto ciego lateral no
funcionará cuando las esquinas de‐
recha o izquierda del parachoques

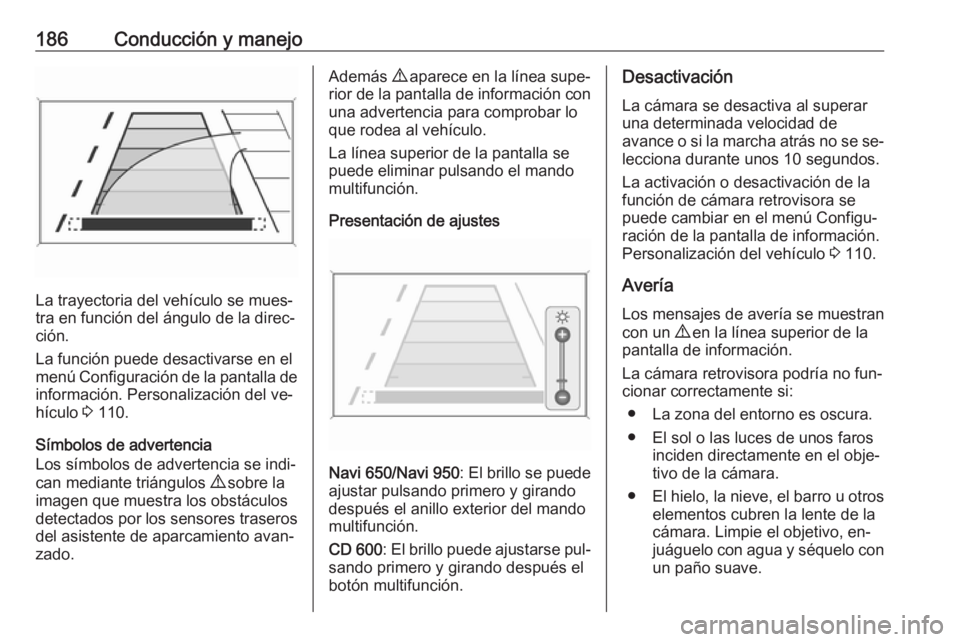

186Conducción y manejo
La trayectoria del vehículo se mues‐
tra en función del ángulo de la direc‐
ción.
La función puede desactivarse en el
menú Configuración de la pantalla de información. Personalización del ve‐
hículo 3 110.
Símbolos de advertencia
Los símbolos de advertencia se indi‐
can mediante triángulos 9 sobre la
imagen que muestra los obstáculos detectados por los sensores traseros del asistente de aparcamiento avan‐
zado.
Además 9 aparece en la línea supe‐
rior de la pantalla de información con
una advertencia para comprobar lo
que rodea al vehículo.
La línea superior de la pantalla se
puede eliminar pulsando el mando multifunción.
Presentación de ajustes
Navi 650/Navi 950 : El brillo se puede
ajustar pulsando primero y girando
después el anillo exterior del mando
multifunción.
CD 600 : El brillo puede ajustarse pul‐
sando primero y girando después el
botón multifunción.
Desactivación
La cámara se desactiva al superar
una determinada velocidad de
avance o si la marcha atrás no se se‐
lecciona durante unos 10 segundos.
La activación o desactivación de la
función de cámara retrovisora se
puede cambiar en el menú Configu‐
ración de la pantalla de información.
Personalización del vehículo 3 110.
Avería Los mensajes de avería se muestran con un 9 en la línea superior de la
pantalla de información.
La cámara retrovisora podría no fun‐
cionar correctamente si:
● La zona del entorno es oscura.● El sol o las luces de unos faros inciden directamente en el obje‐
tivo de la cámara.
● El hielo, la nieve, el barro u otros
elementos cubren la lente de la
cámara. Limpie el objetivo, en‐
juáguelo con agua y séquelo con
un paño suave.

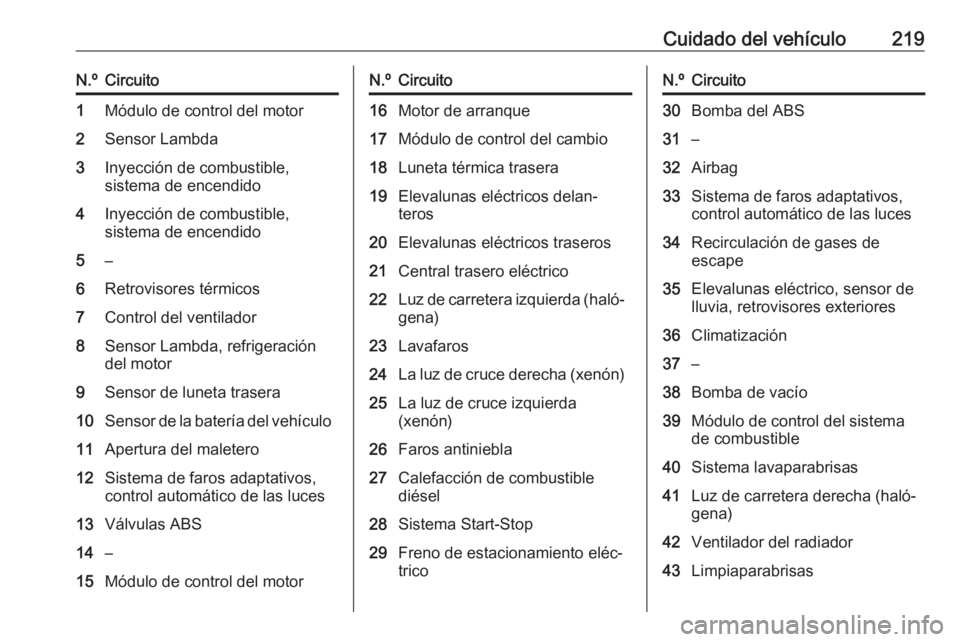

Cuidado del vehículo219N.ºCircuito1Módulo de control del motor2Sensor Lambda3Inyección de combustible,
sistema de encendido4Inyección de combustible,
sistema de encendido5–6Retrovisores térmicos7Control del ventilador8Sensor Lambda, refrigeración
del motor9Sensor de luneta trasera10Sensor de la batería del vehículo11Apertura del maletero12Sistema de faros adaptativos,
control automático de las luces13Válvulas ABS14–15Módulo de control del motorN.ºCircuito16Motor de arranque17Módulo de control del cambio18Luneta térmica trasera19Elevalunas eléctricos delan‐
teros20Elevalunas eléctricos traseros21Central trasero eléctrico22Luz de carretera izquierda (haló‐
gena)23Lavafaros24La luz de cruce derecha (xenón)25La luz de cruce izquierda
(xenón)26Faros antiniebla27Calefacción de combustible
diésel28Sistema Start-Stop29Freno de estacionamiento eléc‐
tricoN.ºCircuito30Bomba del ABS31–32Airbag33Sistema de faros adaptativos,
control automático de las luces34Recirculación de gases de
escape35Elevalunas eléctrico, sensor de
lluvia, retrovisores exteriores36Climatización37–38Bomba de vacío39Módulo de control del sistema
de combustible40Sistema lavaparabrisas41Luz de carretera derecha (haló‐
gena)42Ventilador del radiador43Limpiaparabrisas

Cuidado del vehículo22599:Índice de carga; p. ej., 99 es
equivalente a 775 kgV:Letra del código de velocidad
Letra del código de velocidad:
Q:hasta 160 km/hS:hasta 180 km/hT:hasta 190 km/hH:hasta 210 km/hV:hasta 240 km/hW:hasta 270 km/h
Neumáticos con dirección de
rodadura
Los neumáticos con dirección de ro‐
dadura deben montarse para que
rueden en el sentido de marcha. La
dirección de rodadura se indica me‐
diante un símbolo (p. ej., una flecha)
en el flanco.
Sistema de control de presión de los neumáticos
El sistema de control de presión de
los neumáticos (TPMS) comprueba la
presión de los cuatro neumáticos una
vez al minuto, cuando la velocidad del vehículo supera un determinado lí‐
mite.
Atención
El sistema de control de presión
de los neumáticos sólo puede avi‐
sarle de un problema de presión
baja de los neumáticos y no susti‐ tuye a las tareas de manteni‐
miento de los neumáticos por
parte del conductor.
Todas las ruedas deben estar equi‐ padas con sensores de presión y los
neumáticos deben estar inflados a la
presión prescrita.
Nota
En países donde el sistema de con‐
trol de presión de los neumáticos es obligatorio legalmente, el uso de
ruedas sin sensores de presión po‐
dría anular el permiso de circulación
del vehículo.
Las presiones actuales de los neu‐
máticos pueden mostrarse en el
Menú de información del vehículo del
centro de información del conductor.
El menú se puede seleccionar me‐
diante los botones en la palanca de
los intermitentes.
Pulse MENU para seleccionar Menú
de información del vehículo X .

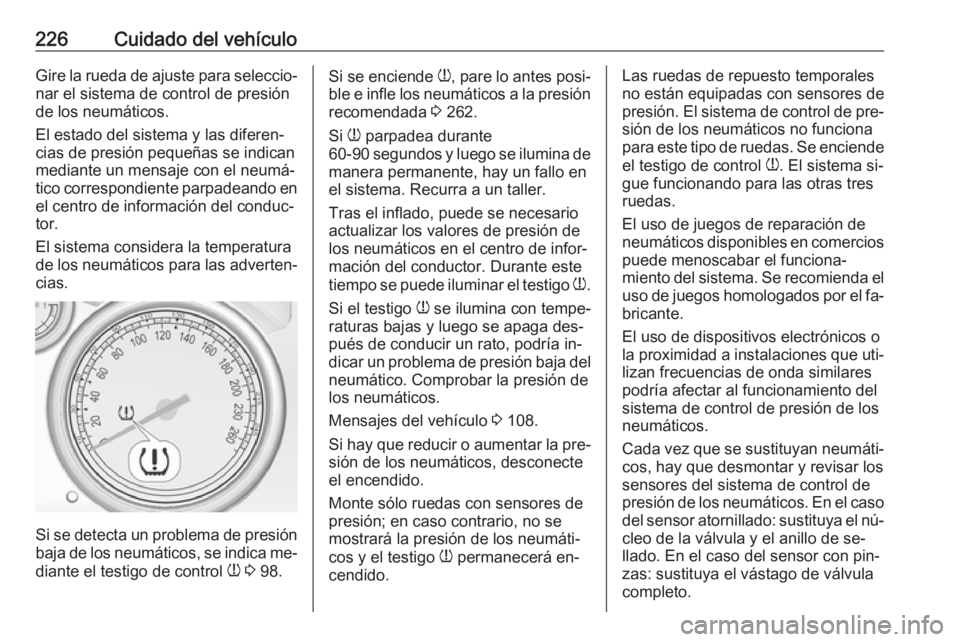

226Cuidado del vehículoGire la rueda de ajuste para seleccio‐
nar el sistema de control de presión
de los neumáticos.
El estado del sistema y las diferen‐
cias de presión pequeñas se indican
mediante un mensaje con el neumá‐
tico correspondiente parpadeando en el centro de información del conduc‐
tor.
El sistema considera la temperatura
de los neumáticos para las adverten‐
cias.
Si se detecta un problema de presión
baja de los neumáticos, se indica me‐
diante el testigo de control w 3 98.
Si se enciende
w, pare lo antes posi‐
ble e infle los neumáticos a la presión
recomendada 3 262.
Si w parpadea durante
60-90 segundos y luego se ilumina de manera permanente, hay un fallo en
el sistema. Recurra a un taller.
Tras el inflado, puede se necesario
actualizar los valores de presión de
los neumáticos en el centro de infor‐
mación del conductor. Durante este
tiempo se puede iluminar el testigo w.
Si el testigo w se ilumina con tempe‐
raturas bajas y luego se apaga des‐
pués de conducir un rato, podría in‐
dicar un problema de presión baja del neumático. Comprobar la presión de
los neumáticos.
Mensajes del vehículo 3 108.
Si hay que reducir o aumentar la pre‐ sión de los neumáticos, desconecte
el encendido.
Monte sólo ruedas con sensores de
presión; en caso contrario, no se
mostrará la presión de los neumáti‐
cos y el testigo w permanecerá en‐
cendido.Las ruedas de repuesto temporales no están equipadas con sensores de
presión. El sistema de control de pre‐
sión de los neumáticos no funciona
para este tipo de ruedas. Se enciende
el testigo de control w. El sistema si‐
gue funcionando para las otras tres ruedas.
El uso de juegos de reparación de
neumáticos disponibles en comercios puede menoscabar el funciona‐
miento del sistema. Se recomienda el uso de juegos homologados por el fa‐
bricante.
El uso de dispositivos electrónicos o
la proximidad a instalaciones que uti‐ lizan frecuencias de onda similares
podría afectar al funcionamiento del
sistema de control de presión de los
neumáticos.
Cada vez que se sustituyan neumáti‐ cos, hay que desmontar y revisar los
sensores del sistema de control de
presión de los neumáticos. En el caso
del sensor atornillado: sustituya el nú‐
cleo de la válvula y el anillo de se‐llado. En el caso del sensor con pin‐
zas: sustituya el vástago de válvula
completo.

Cuidado del vehículo227Estado de carga del vehículo
Ajuste la presión de los neumáticos a
las condiciones de carga conforme a
la etiqueta de información sobre neu‐ máticos o el cuadro de presiones de
los neumáticos 3 262 y seleccione el
ajuste correspondiente en el menú
Carga de los neumáticos en el centro
de información del conductor, 3 100.
Este ajuste es la referencia para las
advertencias de presión de los neu‐
máticos.
El menú Carga neumáticos aparece
únicamente si el vehículo está dete‐
nido y el freno de estacionamiento
está aplicado. En vehículos con cam‐
bio automático, la palanca selectora
debe encontrarse en P.
Seleccione:
● Ligera para presión de confort
hasta 3 personas
● Eco para presión Eco hasta
3 personas
● Max para carga completa
Proceso de emparejamiento de
los sensores del TPMS
Cada sensor del TPMS tiene un có‐
digo de identificación único. El código de identificación se debe correspon‐
der con la posición de la nueva rueda después de girar las ruedas o inter‐
cambiar el juego completo de rueda o
se han sustituido más sensores de
TPMS. Asimismo, el proceso de em‐
parejamiento de los sensores del
TPMS debería realizarse después de sustituir el neumático de repuesto por una rueda de carretera con el sensor
del TPMS.
El testigo de avería w y el mensaje o
código de advertencia deberían apa‐
garse en el próximo ciclo de encen‐
dido. Los sensores se emparejan con
las posiciones del neumático/llanta,
utilizando una herramienta de apren‐
dizaje del TPMS, en el siguiente or‐
den: rueda delantera del lado iz‐
quierdo, rueda delantera del lado de‐ recho, rueda trasera del lado derecho
y rueda trasera del lado izquierdo. La luz del intermitente en la posición de
activado actual se ilumina hasta que
el sensor se empareja.
Consulte con su taller para revisarlo
o para comprar una herramienta de aprendizaje. Hay un plazo de
2 minutos para emparejar la primera
posición de rueda y de 5 minutos en
total para las cuatro posiciones. Si
tarda más, el proceso de empareja‐
miento se cancela y hay que volver a
empezar.

228Cuidado del vehículoEl proceso de emparejamiento de los
sensores del TPMS es el siguiente:
1. Aplicar el freno de estaciona‐ miento; en vehículos con cambio
automático ajuste la palanca de
cambios a P.
2. Conecte el encendido.
3. Use MENU en la palanca de los
intermitentes para seleccionar el
Menú de información del vehículo en el centro de informa‐
ción del conductor.
4. Gire la rueda de ajuste para ir al menú de presión de los neumáti‐
cos.
5. Pulse SET/CLR para empezar el
proceso de emparejamiento de
los sensores. Debería aparecer
un mensaje solicitando la acepta‐
ción del proceso.
6. Pulse de nuevo SET/CLR para
confirmar la selección. La bocina
suena dos veces para indicar que el receptor está en modo de
aprendizaje.
7. Empiece por la rueda delantera del lado izquierdo.8.Coloque la herramienta de apren‐
dizaje sobre el flanco del neumá‐
tico, cerca del vástago de la vál‐
vula. Luego pulse el botón para
activar el sensor del TPMS. Un to‐
que de la bocina confirma que el
código de identificación del sen‐
sor ha sido emparejado con esta
posición de la rueda.
9. Continúe con la rueda delantera derecha y repita el procedimiento
del paso 8.
10. Continúe con la rueda trasera de‐
recha y repita el procedimiento
del paso 8.
11. Continúe con la rueda trasera del lado izquierdo y repita el procedi‐
miento del paso 8. La bocina
suena dos veces para indicar que el código de identificación del
sensor se ha emparejado con el
neumático trasero del lado iz‐
quierdo y que el proceso de em‐
parejamiento de los sensores del TPMS ya no está activo.
12. Desconecte el encendido.13. Ajuste los cuatro neumáticos a la presión de aire recomendada en
la etiqueta de presiones de los
neumáticos.
14. Asegúrese de que el estado de carga del neumático se ajuste
conforme a la presión seleccio‐
nada 3 100.
Dependencia de la temperatura La presión de los neumáticos de‐
pende de la temperatura del neumá‐
tico. Durante la conducción, aumen‐
tan la temperatura y la presión de los neumáticos. Los valores de presión
de los neumáticos proporcionados en
la etiqueta de información de los neu‐ máticos y el cuadro de presiones delos neumáticos son válidos para neu‐
máticos fríos, es decir, a 20 °C. La
presión aumenta casi 10 kPa para un
aumento de temperatura de 10 °C.
Esto debe tenerse en cuenta al veri‐
ficar neumáticos calientes.
