sensor OPEL CASCADA 2016 Manual de Instruções (in Portugues)

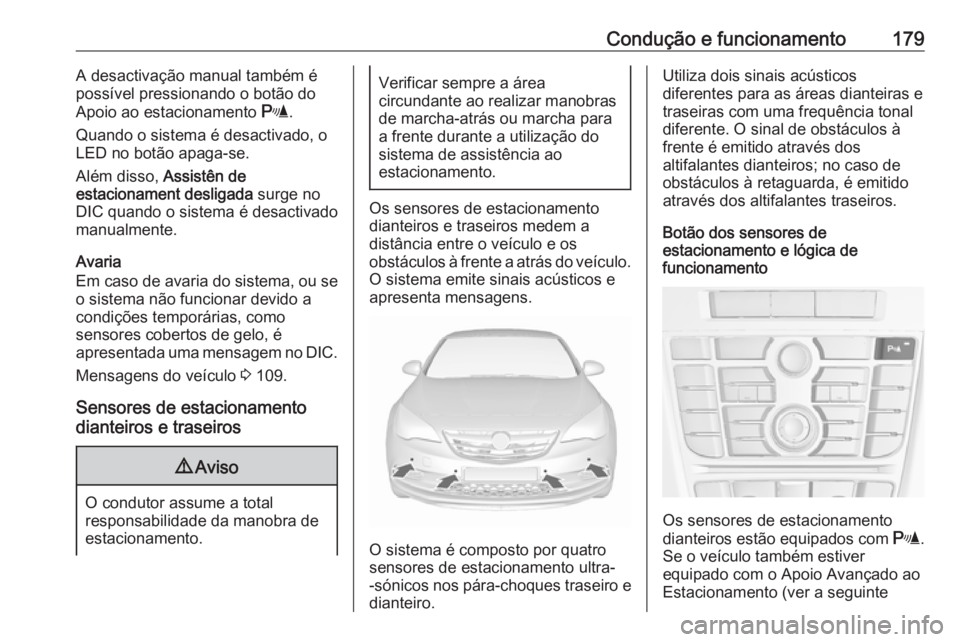

Condução e funcionamento179A desactivação manual também é
possível pressionando o botão do
Apoio ao estacionamento r.
Quando o sistema é desactivado, o
LED no botão apaga-se.
Além disso, Assistên de
estacionament desligada surge no
DIC quando o sistema é desactivado
manualmente.
Avaria
Em caso de avaria do sistema, ou se
o sistema não funcionar devido a
condições temporárias, como
sensores cobertos de gelo, é
apresentada uma mensagem no DIC.
Mensagens do veículo 3 109.
Sensores de estacionamento
dianteiros e traseiros9 Aviso
O condutor assume a total
responsabilidade da manobra de
estacionamento.
Verificar sempre a área
circundante ao realizar manobras
de marcha-atrás ou marcha para
a frente durante a utilização do
sistema de assistência ao
estacionamento.
Os sensores de estacionamento
dianteiros e traseiros medem a
distância entre o veículo e os
obstáculos à frente a atrás do veículo.
O sistema emite sinais acústicos e
apresenta mensagens.
O sistema é composto por quatro
sensores de estacionamento ultra-
-sónicos nos pára-choques traseiro e
dianteiro.
Utiliza dois sinais acústicos
diferentes para as áreas dianteiras e
traseiras com uma frequência tonal
diferente. O sinal de obstáculos à
frente é emitido através dos
altifalantes dianteiros; no caso de
obstáculos à retaguarda, é emitido
através dos altifalantes traseiros.
Botão dos sensores de
estacionamento e lógica de
funcionamento
Os sensores de estacionamento
dianteiros estão equipados com r.
Se o veículo também estiver
equipado com o Apoio Avançado ao
Estacionamento (ver a seguinte

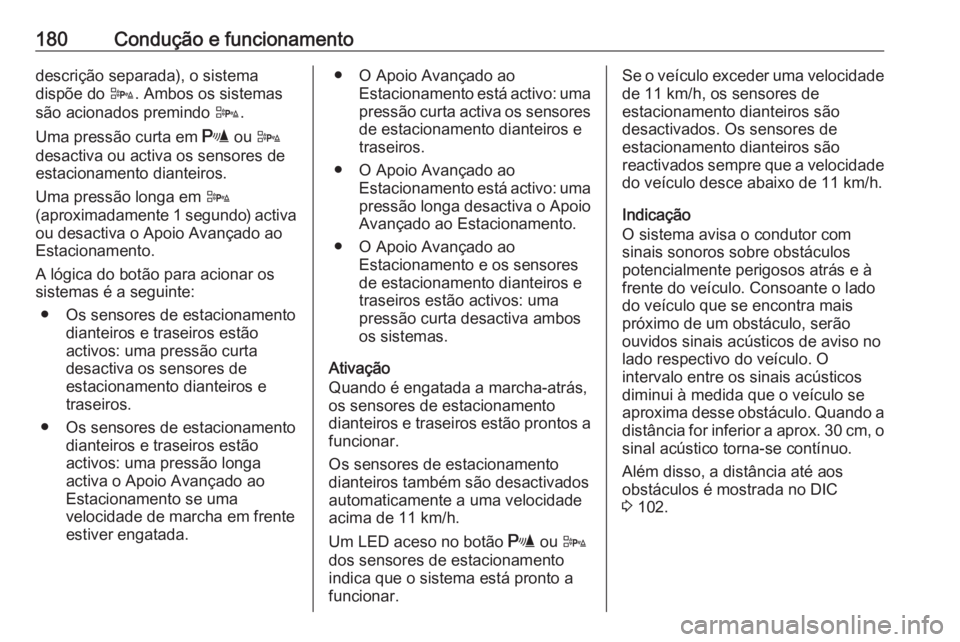

180Condução e funcionamentodescrição separada), o sistema
dispõe do D. Ambos os sistemas
são acionados premindo D.
Uma pressão curta em r ou D
desactiva ou activa os sensores de
estacionamento dianteiros.
Uma pressão longa em D
(aproximadamente 1 segundo) activa ou desactiva o Apoio Avançado ao
Estacionamento.
A lógica do botão para acionar os
sistemas é a seguinte:
● Os sensores de estacionamento dianteiros e traseiros estão
activos: uma pressão curta
desactiva os sensores de
estacionamento dianteiros e
traseiros.
● Os sensores de estacionamento dianteiros e traseiros estão
activos: uma pressão longa
activa o Apoio Avançado ao
Estacionamento se uma
velocidade de marcha em frente
estiver engatada.● O Apoio Avançado ao
Estacionamento está activo: uma
pressão curta activa os sensores
de estacionamento dianteiros e
traseiros.
● O Apoio Avançado ao Estacionamento está activo: umapressão longa desactiva o Apoio
Avançado ao Estacionamento.
● O Apoio Avançado ao Estacionamento e os sensoresde estacionamento dianteiros e
traseiros estão activos: uma
pressão curta desactiva ambos
os sistemas.
Ativação
Quando é engatada a marcha-atrás,
os sensores de estacionamento
dianteiros e traseiros estão prontos a funcionar.
Os sensores de estacionamento
dianteiros também são desactivados
automaticamente a uma velocidade
acima de 11 km/h.
Um LED aceso no botão r ou D
dos sensores de estacionamento
indica que o sistema está pronto a funcionar.Se o veículo exceder uma velocidade
de 11 km/h, os sensores de
estacionamento dianteiros são
desactivados. Os sensores de
estacionamento dianteiros são
reactivados sempre que a velocidade do veículo desce abaixo de 11 km/h.
Indicação
O sistema avisa o condutor com
sinais sonoros sobre obstáculos
potencialmente perigosos atrás e à
frente do veículo. Consoante o lado
do veículo que se encontra mais
próximo de um obstáculo, serão
ouvidos sinais acústicos de aviso no
lado respectivo do veículo. O
intervalo entre os sinais acústicos
diminui à medida que o veículo se
aproxima desse obstáculo. Quando a
distância for inferior a aprox. 30 cm, o
sinal acústico torna-se contínuo.
Além disso, a distância até aos
obstáculos é mostrada no DIC
3 102.

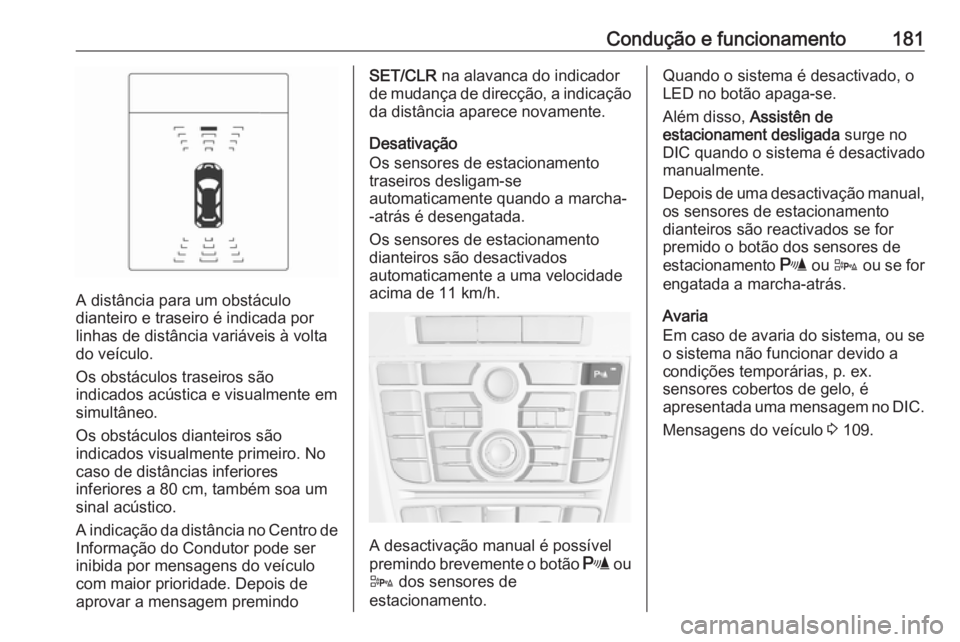

Condução e funcionamento181
A distância para um obstáculo
dianteiro e traseiro é indicada por
linhas de distância variáveis à volta
do veículo.
Os obstáculos traseiros são
indicados acústica e visualmente em
simultâneo.
Os obstáculos dianteiros são
indicados visualmente primeiro. No
caso de distâncias inferiores
inferiores a 80 cm, também soa um
sinal acústico.
A indicação da distância no Centro de
Informação do Condutor pode ser
inibida por mensagens do veículo
com maior prioridade. Depois de
aprovar a mensagem premindo
SET/CLR na alavanca do indicador
de mudança de direcção, a indicação da distância aparece novamente.
Desativação
Os sensores de estacionamento
traseiros desligam-se
automaticamente quando a marcha-
-atrás é desengatada.
Os sensores de estacionamento
dianteiros são desactivados
automaticamente a uma velocidade
acima de 11 km/h.
A desactivação manual é possível
premindo brevemente o botão r ou
D dos sensores de
estacionamento.
Quando o sistema é desactivado, o
LED no botão apaga-se.
Além disso, Assistên de
estacionament desligada surge no
DIC quando o sistema é desactivado
manualmente.
Depois de uma desactivação manual,
os sensores de estacionamento
dianteiros são reactivados se for
premido o botão dos sensores de
estacionamento r ou D ou se for
engatada a marcha-atrás.
Avaria
Em caso de avaria do sistema, ou se
o sistema não funcionar devido a
condições temporárias, p. ex.
sensores cobertos de gelo, é
apresentada uma mensagem no DIC.
Mensagens do veículo 3 109.

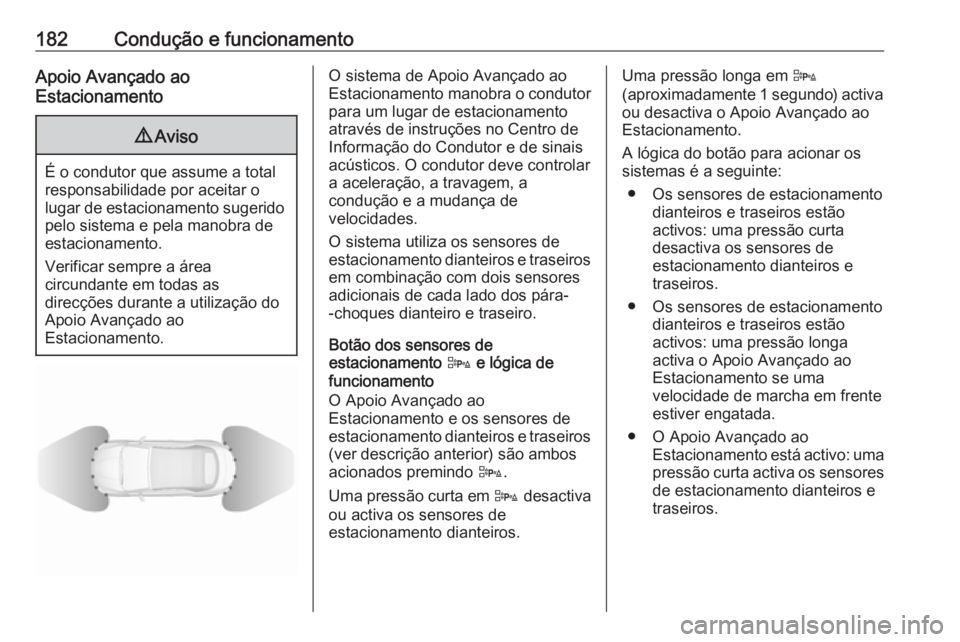

182Condução e funcionamentoApoio Avançado ao
Estacionamento9 Aviso
É o condutor que assume a total
responsabilidade por aceitar o
lugar de estacionamento sugerido pelo sistema e pela manobra de
estacionamento.
Verificar sempre a área
circundante em todas as
direcções durante a utilização do
Apoio Avançado ao
Estacionamento.
O sistema de Apoio Avançado ao
Estacionamento manobra o condutor
para um lugar de estacionamento
através de instruções no Centro de
Informação do Condutor e de sinais
acústicos. O condutor deve controlar
a aceleração, a travagem, a
condução e a mudança de
velocidades.
O sistema utiliza os sensores de
estacionamento dianteiros e traseiros em combinação com dois sensoresadicionais de cada lado dos pára-
-choques dianteiro e traseiro.
Botão dos sensores de
estacionamento D e lógica de
funcionamento
O Apoio Avançado ao
Estacionamento e os sensores de
estacionamento dianteiros e traseiros
(ver descrição anterior) são ambos
acionados premindo D.
Uma pressão curta em D desactiva
ou activa os sensores de
estacionamento dianteiros.Uma pressão longa em D
(aproximadamente 1 segundo) activa
ou desactiva o Apoio Avançado ao
Estacionamento.
A lógica do botão para acionar os
sistemas é a seguinte:
● Os sensores de estacionamento dianteiros e traseiros estão
activos: uma pressão curta
desactiva os sensores de
estacionamento dianteiros e
traseiros.
● Os sensores de estacionamento dianteiros e traseiros estão
activos: uma pressão longa
activa o Apoio Avançado ao
Estacionamento se uma
velocidade de marcha em frente
estiver engatada.
● O Apoio Avançado ao Estacionamento está activo: umapressão curta activa os sensores
de estacionamento dianteiros e
traseiros.

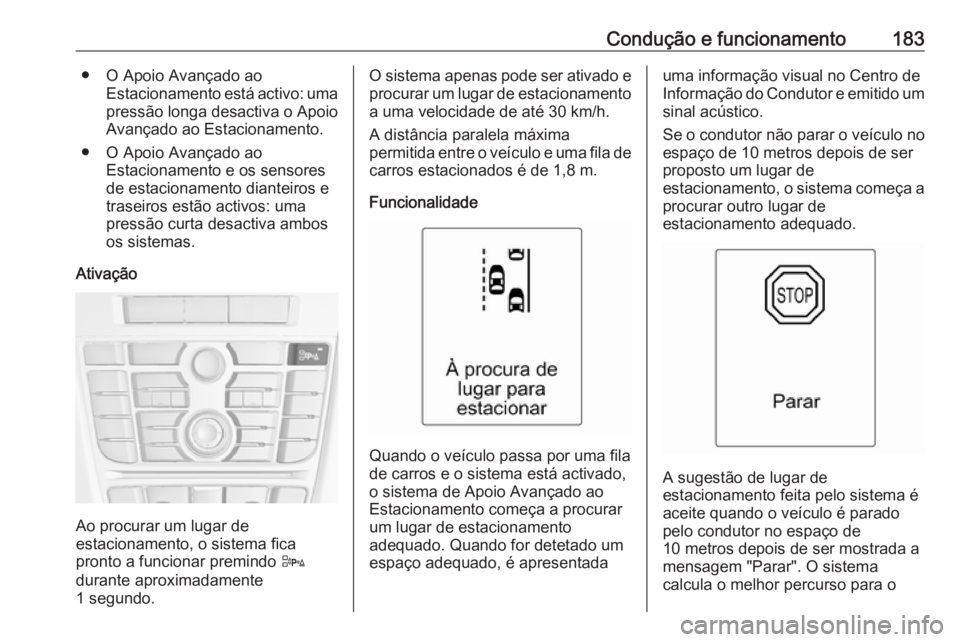

Condução e funcionamento183● O Apoio Avançado aoEstacionamento está activo: umapressão longa desactiva o Apoio
Avançado ao Estacionamento.
● O Apoio Avançado ao Estacionamento e os sensores
de estacionamento dianteiros e
traseiros estão activos: uma
pressão curta desactiva ambos
os sistemas.
Ativação
Ao procurar um lugar de
estacionamento, o sistema fica
pronto a funcionar premindo D
durante aproximadamente
1 segundo.
O sistema apenas pode ser ativado e procurar um lugar de estacionamento
a uma velocidade de até 30 km/h.
A distância paralela máxima
permitida entre o veículo e uma fila de
carros estacionados é de 1,8 m.
Funcionalidade
Quando o veículo passa por uma fila
de carros e o sistema está activado, o sistema de Apoio Avançado ao
Estacionamento começa a procurar
um lugar de estacionamento
adequado. Quando for detetado um
espaço adequado, é apresentada
uma informação visual no Centro de
Informação do Condutor e emitido um sinal acústico.
Se o condutor não parar o veículo no
espaço de 10 metros depois de ser
proposto um lugar de
estacionamento, o sistema começa a procurar outro lugar de
estacionamento adequado.
A sugestão de lugar de
estacionamento feita pelo sistema é
aceite quando o veículo é parado
pelo condutor no espaço de
10 metros depois de ser mostrada a
mensagem "Parar". O sistema
calcula o melhor percurso para o

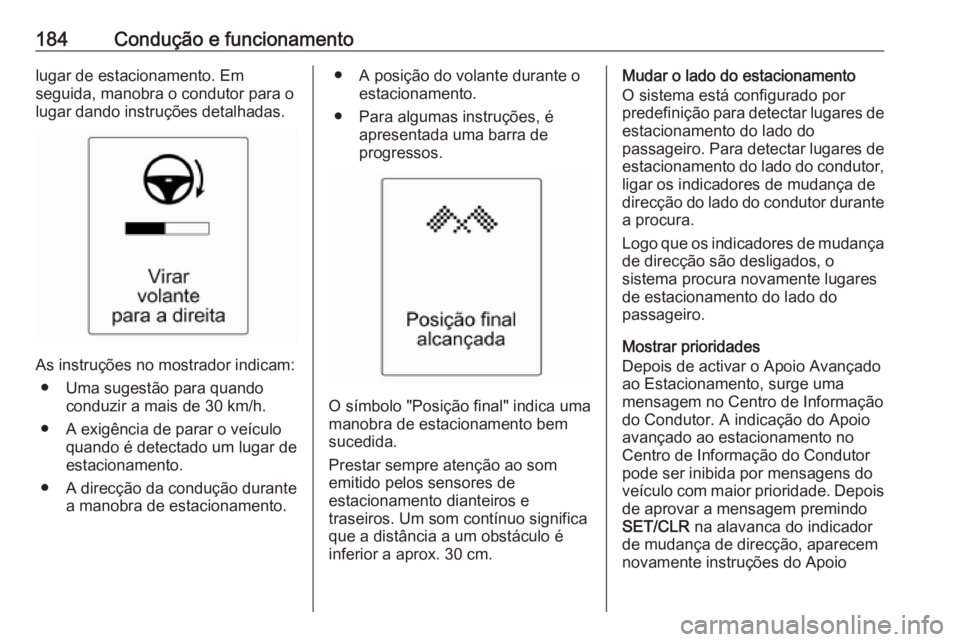

184Condução e funcionamentolugar de estacionamento. Em
seguida, manobra o condutor para o
lugar dando instruções detalhadas.
As instruções no mostrador indicam:
● Uma sugestão para quando conduzir a mais de 30 km/h.
● A exigência de parar o veículo quando é detectado um lugar de
estacionamento.
● A direcção da condução durante a manobra de estacionamento.
● A posição do volante durante oestacionamento.
● Para algumas instruções, é apresentada uma barra de
progressos.
O símbolo "Posição final" indica uma
manobra de estacionamento bem
sucedida.
Prestar sempre atenção ao som
emitido pelos sensores de
estacionamento dianteiros e
traseiros. Um som contínuo significa que a distância a um obstáculo é
inferior a aprox. 30 cm.
Mudar o lado do estacionamento
O sistema está configurado por
predefinição para detectar lugares de
estacionamento do lado do
passageiro. Para detectar lugares de
estacionamento do lado do condutor, ligar os indicadores de mudança de
direcção do lado do condutor durante
a procura.
Logo que os indicadores de mudança de direcção são desligados, o
sistema procura novamente lugares
de estacionamento do lado do
passageiro.
Mostrar prioridades
Depois de activar o Apoio Avançado
ao Estacionamento, surge uma
mensagem no Centro de Informação
do Condutor. A indicação do Apoio
avançado ao estacionamento no
Centro de Informação do Condutor
pode ser inibida por mensagens do
veículo com maior prioridade. Depois
de aprovar a mensagem premindo
SET/CLR na alavanca do indicador
de mudança de direcção, aparecem
novamente instruções do Apoio

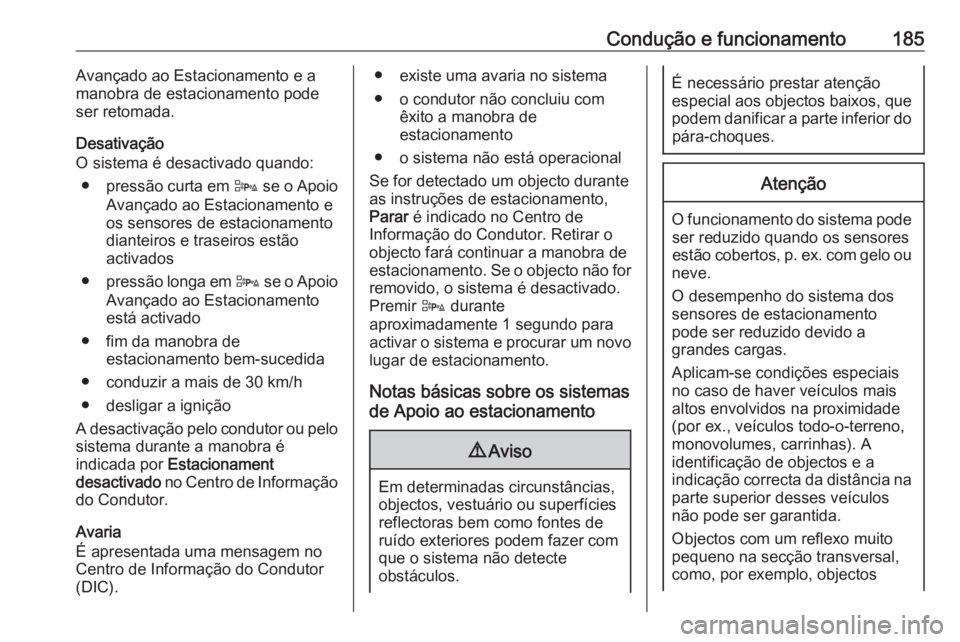

Condução e funcionamento185Avançado ao Estacionamento e a
manobra de estacionamento pode
ser retomada.
Desativação
O sistema é desactivado quando:
● pressão curta em D se o Apoio
Avançado ao Estacionamento e
os sensores de estacionamento
dianteiros e traseiros estão
activados
● pressão longa em D se o Apoio
Avançado ao Estacionamento está activado
● fim da manobra de estacionamento bem-sucedida
● conduzir a mais de 30 km/h
● desligar a ignição
A desactivação pelo condutor ou pelo
sistema durante a manobra é
indicada por Estacionament
desactivado no Centro de Informação
do Condutor.
Avaria
É apresentada uma mensagem no
Centro de Informação do Condutor
(DIC).● existe uma avaria no sistema
● o condutor não concluiu com êxito a manobra de
estacionamento
● o sistema não está operacional
Se for detectado um objecto durante
as instruções de estacionamento,
Parar é indicado no Centro de
Informação do Condutor. Retirar o
objecto fará continuar a manobra de
estacionamento. Se o objecto não for removido, o sistema é desactivado.
Premir D durante
aproximadamente 1 segundo para
activar o sistema e procurar um novo
lugar de estacionamento.
Notas básicas sobre os sistemas
de Apoio ao estacionamento9 Aviso
Em determinadas circunstâncias,
objectos, vestuário ou superfícies
reflectoras bem como fontes de
ruído exteriores podem fazer com que o sistema não detecte
obstáculos.
É necessário prestar atenção
especial aos objectos baixos, que
podem danificar a parte inferior do pára-choques.Atenção
O funcionamento do sistema pode ser reduzido quando os sensores
estão cobertos, p. ex. com gelo ou
neve.
O desempenho do sistema dos
sensores de estacionamento
pode ser reduzido devido a
grandes cargas.
Aplicam-se condições especiais no caso de haver veículos mais
altos envolvidos na proximidade
(por ex., veículos todo-o-terreno,
monovolumes, carrinhas). A
identificação de objectos e a
indicação correcta da distância na
parte superior desses veículos
não pode ser garantida.
Objectos com um reflexo muito
pequeno na secção transversal, como, por exemplo, objectos

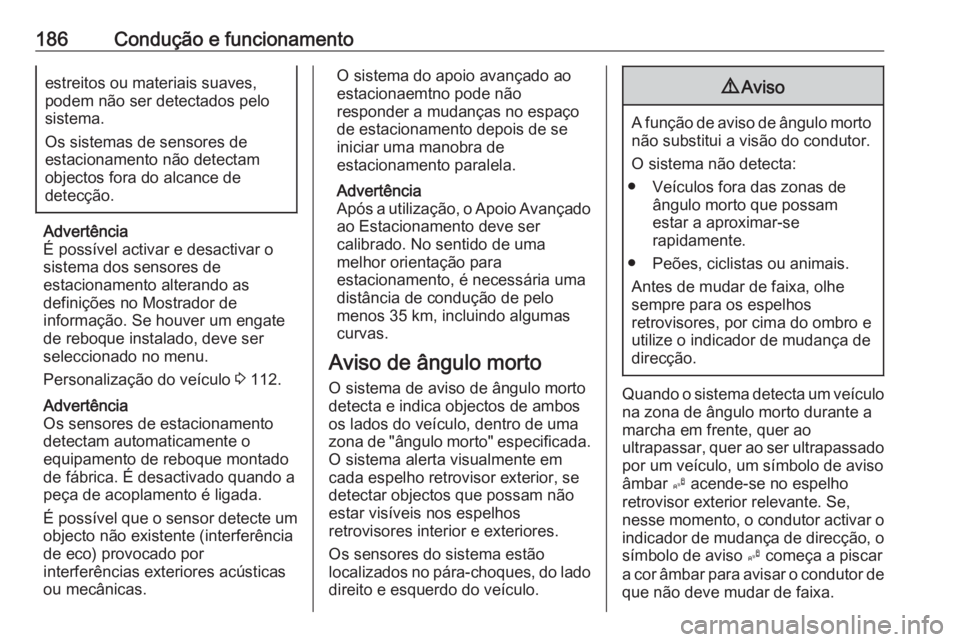

186Condução e funcionamentoestreitos ou materiais suaves,
podem não ser detectados pelo
sistema.
Os sistemas de sensores de
estacionamento não detectam
objectos fora do alcance de
detecção.
Advertência
É possível activar e desactivar o
sistema dos sensores de
estacionamento alterando as
definições no Mostrador de
informação. Se houver um engate
de reboque instalado, deve ser
seleccionado no menu.
Personalização do veículo 3 112.
Advertência
Os sensores de estacionamento
detectam automaticamente o
equipamento de reboque montado
de fábrica. É desactivado quando a
peça de acoplamento é ligada.
É possível que o sensor detecte um
objecto não existente (interferência
de eco) provocado por
interferências exteriores acústicas
ou mecânicas.
O sistema do apoio avançado ao
estacionaemtno pode não
responder a mudanças no espaço
de estacionamento depois de se
iniciar uma manobra de
estacionamento paralela.
Advertência
Após a utilização, o Apoio Avançado ao Estacionamento deve ser
calibrado. No sentido de uma
melhor orientação para
estacionamento, é necessária uma
distância de condução de pelo
menos 35 km, incluindo algumas
curvas.
Aviso de ângulo morto O sistema de aviso de ângulo morto
detecta e indica objectos de ambos
os lados do veículo, dentro de uma
zona de "ângulo morto" especificada.
O sistema alerta visualmente em
cada espelho retrovisor exterior, se
detectar objectos que possam não
estar visíveis nos espelhos
retrovisores interior e exteriores.
Os sensores do sistema estão
localizados no pára-choques, do lado direito e esquerdo do veículo.9 Aviso
A função de aviso de ângulo morto
não substitui a visão do condutor.
O sistema não detecta:
● Veículos fora das zonas de ângulo morto que possam
estar a aproximar-se
rapidamente.
● Peões, ciclistas ou animais. Antes de mudar de faixa, olhe
sempre para os espelhos
retrovisores, por cima do ombro e
utilize o indicador de mudança de
direcção.
Quando o sistema detecta um veículo
na zona de ângulo morto durante a
marcha em frente, quer ao
ultrapassar, quer ao ser ultrapassado
por um veículo, um símbolo de aviso
âmbar B acende-se no espelho
retrovisor exterior relevante. Se,
nesse momento, o condutor activar o
indicador de mudança de direcção, o
símbolo de aviso B começa a piscar
a cor âmbar para avisar o condutor de que não deve mudar de faixa.

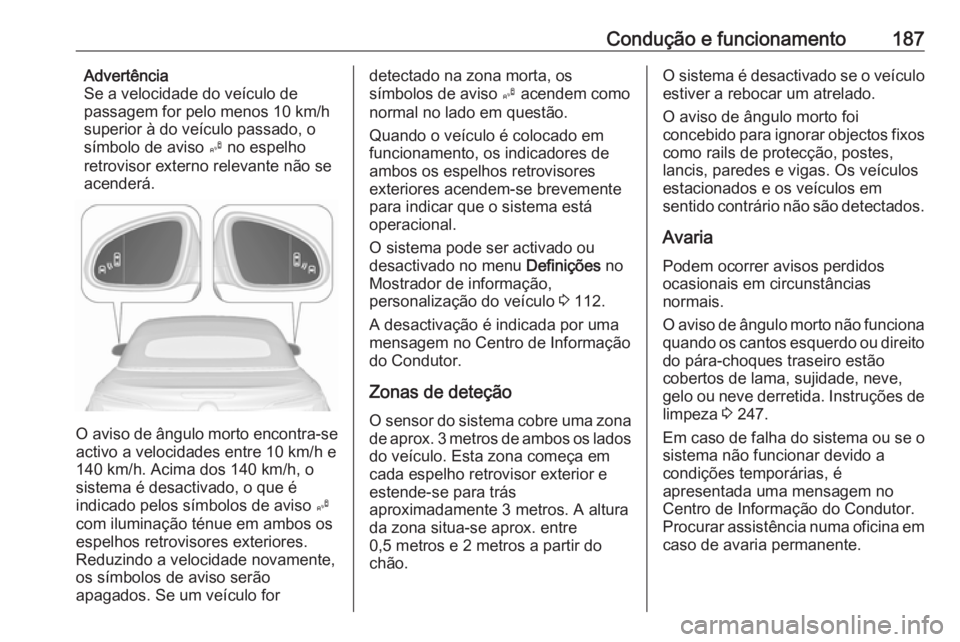

Condução e funcionamento187Advertência
Se a velocidade do veículo de
passagem for pelo menos 10 km/h
superior à do veículo passado, o
símbolo de aviso B no espelho
retrovisor externo relevante não se
acenderá.
O aviso de ângulo morto encontra-se activo a velocidades entre 10 km/h e
140 km/h. Acima dos 140 km/h, o
sistema é desactivado, o que é
indicado pelos símbolos de aviso B
com iluminação ténue em ambos os
espelhos retrovisores exteriores.
Reduzindo a velocidade novamente,
os símbolos de aviso serão
apagados. Se um veículo for
detectado na zona morta, os
símbolos de aviso B acendem como
normal no lado em questão.
Quando o veículo é colocado em
funcionamento, os indicadores de
ambos os espelhos retrovisores
exteriores acendem-se brevemente
para indicar que o sistema está
operacional.
O sistema pode ser activado ou
desactivado no menu Definições no
Mostrador de informação, personalização do veículo 3 112.
A desactivação é indicada por uma mensagem no Centro de Informação
do Condutor.
Zonas de deteção
O sensor do sistema cobre uma zona de aprox. 3 metros de ambos os lados
do veículo. Esta zona começa em
cada espelho retrovisor exterior e
estende-se para trás
aproximadamente 3 metros. A altura
da zona situa-se aprox. entre
0,5 metros e 2 metros a partir do
chão.O sistema é desactivado se o veículo
estiver a rebocar um atrelado.
O aviso de ângulo morto foi
concebido para ignorar objectos fixos
como rails de protecção, postes,
lancis, paredes e vigas. Os veículos estacionados e os veículos em
sentido contrário não são detectados.
Avaria
Podem ocorrer avisos perdidos
ocasionais em circunstâncias
normais.
O aviso de ângulo morto não funciona quando os cantos esquerdo ou direito do pára-choques traseiro estão
cobertos de lama, sujidade, neve,
gelo ou neve derretida. Instruções de limpeza 3 247.
Em caso de falha do sistema ou se o
sistema não funcionar devido a
condições temporárias, é
apresentada uma mensagem no
Centro de Informação do Condutor.
Procurar assistência numa oficina em caso de avaria permanente.

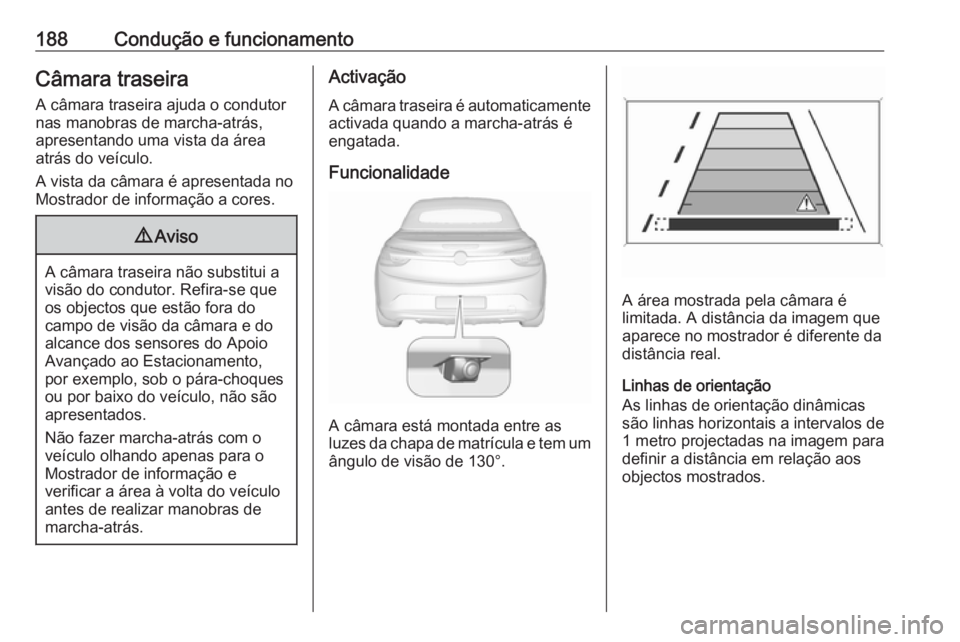

188Condução e funcionamentoCâmara traseiraA câmara traseira ajuda o condutor
nas manobras de marcha-atrás,
apresentando uma vista da área
atrás do veículo.
A vista da câmara é apresentada no
Mostrador de informação a cores.9 Aviso
A câmara traseira não substitui a
visão do condutor. Refira-se que
os objectos que estão fora do
campo de visão da câmara e do alcance dos sensores do Apoio
Avançado ao Estacionamento,
por exemplo, sob o pára-choques
ou por baixo do veículo, não são
apresentados.
Não fazer marcha-atrás com o
veículo olhando apenas para o
Mostrador de informação e
verificar a área à volta do veículo
antes de realizar manobras de
marcha-atrás.
Activação
A câmara traseira é automaticamente activada quando a marcha-atrás é
engatada.
Funcionalidade
A câmara está montada entre as
luzes da chapa de matrícula e tem um
ângulo de visão de 130°.
A área mostrada pela câmara é
limitada. A distância da imagem que
aparece no mostrador é diferente da
distância real.
Linhas de orientação
As linhas de orientação dinâmicas
são linhas horizontais a intervalos de 1 metro projectadas na imagem para
definir a distância em relação aos
objectos mostrados.
