OPEL CASCADA 2016 Manuel d'utilisation (in French)

Conduite et utilisation179le système est équipé du bouton D.
Les deux systèmes seront actionnés
en appuyant sur D.
Une pression courte sur r ou D
désactive ou active l'aide au station‐
nement avant.
Une pression longue sur D
(une seconde environ) active ou dés‐
active le système avancé d'assis‐
tance au stationnement.
La logique des boutons d'actionne‐
ment des systèmes est la suivante :
● L'aide au stationnement avant- arrière est active : une pression
courte la désactive.
● L'aide au stationnement avant- arrière est active : une pression
longue active le système avancé
d'assistance au stationnement si
un rapport avant est engagé.
● Le système avancé d'assistance au stationnement est actif : une
pression courte active l'aide au
stationnement avant-arrière.● Le système avancé d'assistance
au stationnement est actif : une
pression longue le désactive.
● Le système avancé d'assistance au stationnement et l'aide au sta‐
tionnement avant-arrière sont ac‐
tifs : une pression courte désac‐ tive les deux systèmes.
Activation
Lorsque la marche arrière est enclen‐ chée, l'aide au stationnement avant et
arrière est prête à fonctionner.
L'aide au stationnement avant est
également activée automatiquement
à une vitesse supérieure à 11 km/h.
Une LED allumée dans le bouton de
l'aide au stationnement r ou D
indique que le système est prêt à
fonctionner.
Si le véhicule dépasse une vitesse de
11 km/h, l'aide au stationnement
avant est désactivée. L'aide au sta‐ tionnement avant est toujours réacti‐
vée dès lors que la vitesse du
véhicule repasse en dessous de
11 km/h.Indication
Le système utilise des signaux sono‐
res pour avertir le conducteur de la
présence d'obstacles potentiellement dangereux derrière et devant le
véhicule. Selon le côté du véhicule le
plus proche d'un obstacle, vous en‐
tendez les signaux d'avertissement sonores sur le côté correspondant du véhicule. L'intervalle entre les si‐
gnaux sonores se réduit au fur et à
mesure que le véhicule se rapproche de cet obstacle. Lorsque la distance
est inférieure à environ 30 cm, le si‐ gnal sonore est continu.
La distance jusqu'aux obstacles est
également affichée sur le DIC 3 101.

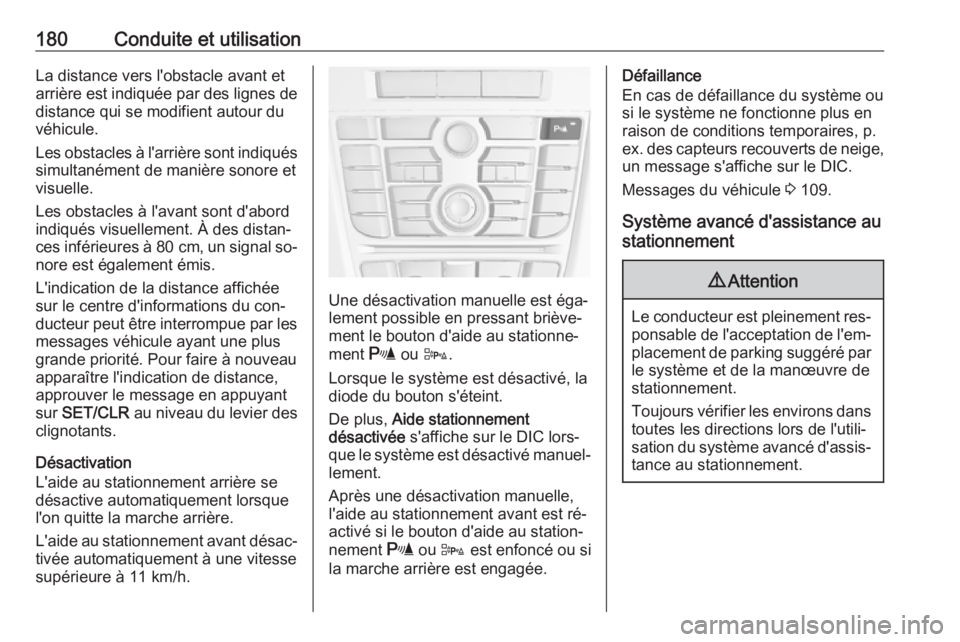

180Conduite et utilisationLa distance vers l'obstacle avant et
arrière est indiquée par des lignes de
distance qui se modifient autour du véhicule.
Les obstacles à l'arrière sont indiqués simultanément de manière sonore etvisuelle.
Les obstacles à l'avant sont d'abord
indiqués visuellement. À des distan‐
ces inférieures à 80 cm, un signal so‐
nore est également émis.
L'indication de la distance affichée
sur le centre d'informations du con‐
ducteur peut être interrompue par les messages véhicule ayant une plus
grande priorité. Pour faire à nouveau apparaître l'indication de distance,
approuver le message en appuyant
sur SET/CLR au niveau du levier des
clignotants.
Désactivation
L'aide au stationnement arrière se
désactive automatiquement lorsque
l'on quitte la marche arrière.
L'aide au stationnement avant désac‐ tivée automatiquement à une vitesse
supérieure à 11 km/h.
Une désactivation manuelle est éga‐
lement possible en pressant briève‐
ment le bouton d'aide au stationne‐
ment r ou D.
Lorsque le système est désactivé, la
diode du bouton s'éteint.
De plus, Aide stationnement
désactivée s'affiche sur le DIC lors‐
que le système est désactivé manuel‐ lement.
Après une désactivation manuelle,
l'aide au stationnement avant est ré‐
activé si le bouton d'aide au station‐
nement r ou D est enfoncé ou si
la marche arrière est engagée.
Défaillance
En cas de défaillance du système ou
si le système ne fonctionne plus en
raison de conditions temporaires, p.
ex. des capteurs recouverts de neige,
un message s'affiche sur le DIC.
Messages du véhicule 3 109.
Système avancé d'assistance au
stationnement9 Attention
Le conducteur est pleinement res‐
ponsable de l'acceptation de l'em‐
placement de parking suggéré par
le système et de la manœuvre de
stationnement.
Toujours vérifier les environs dans toutes les directions lors de l'utili‐
sation du système avancé d'assis‐
tance au stationnement.

Conduite et utilisation181
Le système avancé d'assistance au
stationnement guide le conducteur
dans un emplacement de stationne‐
ment en lui fournissant des instruc‐
tions par le biais du centre d'informa‐
tions du conducteur et des signaux
sonores. Le conducteur doit contrôler l'accélération, le freinage, la direction
et les changements de vitesses.
Le système utilise les capteurs d'aide au stationnement avant-arrière en
combinaison avec deux capteurs ad‐
ditionnels placés de part et d'autre
des pare-chocs avant et arrière.
Bouton d'aide au stationnement D
et logique de fonctionnement
Le système avancé d'assistance au
stationnement et l'aide au stationne‐
ment avant-arrière (voir description
plus haut) sont tous deux actionnés
en appuyant sur D.
Une pression courte sur D désac‐
tive ou active l'aide au stationnement avant.
Une pression longue sur D
(une seconde environ) active ou dés‐
active le système avancé d'assis‐
tance au stationnement.
La logique des boutons d'actionne‐
ment des systèmes est la suivante :
● L'aide au stationnement avant- arrière est active : une pression
courte la désactive.
● L'aide au stationnement avant- arrière est active : une pression
longue active le système avancé
d'assistance au stationnement si
un rapport avant est engagé.
● Le système avancé d'assistance au stationnement est actif : une
pression courte active l'aide au
stationnement avant-arrière.● Le système avancé d'assistance au stationnement est actif : une
pression longue le désactive.
● Le système avancé d'assistance au stationnement et l'aide au sta‐
tionnement avant-arrière sont ac‐ tifs : une pression courte désac‐
tive les deux systèmes.
Activation
Lors de la recherche d'un emplace‐
ment de stationnement, le système
est préparé à fonctionner en ap‐
puyant sur D pendant
une seconde environ.

182Conduite et utilisationLe système ne peut être activé et re‐chercher un emplacement de station‐
nement que jusqu'à une vitesse de
30 km/h au maximum.
La distance parallèle maximale auto‐
risée entre le véhicule et la rangée
des véhicules stationnés est de
1,8 mètres.
Fonctionnement
Quand le véhicule passe le long d'une rangée de voitures et que le système
est activé, le système avancé d'as‐
sistance au stationnement com‐
mence à rechercher un emplacement
de stationnement adéquat. Lorsqu'un
emplacement adéquat est trouvé,
une information de retour visuelle
s'affiche sur le centre d'informations
du conducteur et un signal sonore re‐
tentit.
Si le conducteur n'arrête pas le
véhicule dans les 10 mètres après
que le système ait proposé un empla‐ cement, le système commence à
chercher un autre emplacement de
stationnement adéquat.
La suggestion de place de stationne‐
ment du système est acceptée quand
le véhicule est arrêté par le conduc‐
teur dans les 10 mètres après l'émis‐
sion du message « Stop ». Le sys‐
tème calcule le trajet optimal vers
l'emplacement de stationnement. En‐
suite, il guide le conducteur dans
l'emplacement en lui donnant des ins‐
tructions détaillées.
Les instructions de l'écran contien‐
nent les éléments suivants :
● Une remarque si la vitesse dé‐ passe 30 km/h.
● La demande d'arrêter le véhicule
quand une place de stationne‐
ment est détectée.
● Le sens de la conduite pendant la
manœuvre de stationnement.

Conduite et utilisation183● La position du volant pendant lestationnement.
● L'affichage d'une barre de pro‐ gression pour certaines instruc‐
tions.
Une manœuvre de stationnement ré‐ ussie est signalée par le symbole de
« Position finale ».
Toujours prêter attention au son de
l'aide au stationnement avant-arrière.
Un son continu signifie que la dis‐
tance jusqu'à un obstacle est infé‐ rieure à environ 30 cm.
Changement du côté de
stationnement
Le système est configuré pour re‐
chercher par défaut des emplace‐ ments de stationnement du côté pas‐
sager. Pour détecter des emplace‐
ments de stationnement côté conduc‐
teur, activer le clignotant côté con‐
ducteur pendant la durée de la re‐
cherche.
Dès que le clignotant est arrêté, le
système recherche à nouveau les
emplacements de stationnement côté passager.
Priorités d'affichage
Après avoir activé le système avancé
d'assistance au stationnement, un
message apparaît au centre d'infor‐
mations du conducteur. L'indication
de système avancé d'assistance au
stationnement affichée sur le centre
d'informations du conducteur peut
être interrompue par les messages
véhicule ayant une plus grande prio‐
rité. Pour faire à nouveau apparaître
les instructions du système avancé
d'assistance au stationnement et
poursuivre la manœuvre de station‐nement, approuver le message en
appuyant sur SET/CLR sur le levier
des clignotants.
Désactivation
Le système est désactivé :
● par une courte pression sur D
si le système avancé d'assis‐
tance au stationnement et l'aide
au stationnement avant-arrière sont activés ;
● par une longue pression sur D
si le système avancé d'assis‐
tance au stationnement est ac‐ tivé ;
● la manœuvre de stationnement a
réussi ;
● en roulant à plus de 30 km/h ;
● en coupant le contact.
La désactivation par le conducteur ou par le système pendant la manœuvre
sera affichée par Stationnement
désactivé dans le centre d'informa‐
tions du conducteur.

184Conduite et utilisationDéfaillance
Un message apparaît dans le centre
d'informations du conducteur quand :
● le système présente un défaut ;
● le conducteur n'effectue pas avec succès l'ensemble de la
manœuvre de parking ;
● le système n'est pas opération‐ nel.
Si un objet est détecté pendant les
instructions de stationnement, Arrêt
est affiché dans le centre d'informa‐
tions du conducteur. Si l'objet dispa‐
raît, la manœuvre de stationnement
se poursuit. Si l'objet n'est pas en‐
levé, le système est désactivé. Ap‐
puyer sur D pendant environ
une seconde pour activer le système et rechercher une nouvelle place de
stationnement.Remarques de base sur les
systèmes d'aide au
stationnement9 Attention
Différentes surfaces réfléchissan‐
tes d'objets ou de vêtements ainsi que des sources externes de pa‐
rasites peuvent, dans des condi‐
tions particulières, empêcher le
système de reconnaître des obs‐
tacles.
Une attention particulière doit être
accordée aux obstacles bas qui peuvent endommager la partie in‐férieure du pare-chocs.
Avertissement
Les performances du système
peuvent être dégradées par la pré‐ sence de glace ou de neige,
par ex., sur le capteur.
Les performances du système
d'aide au stationnement peuvent
être réduites en raison de la
charge élevée.
Des conditions spécifiques s'ap‐
pliquent si des véhicules de plus
grande taille sont à proximité
(p. ex. véhicules tout terrain, four‐
gonnette, camionnette). L'identifi‐
cation d'objet et l'indication de dis‐ tance correcte dans la partie su‐
périeure de ces véhicules ne peu‐
vent pas être garanties.
Des objets offrant une section
transversale de réflexion fort
étroite, des objets étroits ou des
matériaux souples par exemple,
peuvent ne pas être détectés par
le système.
Les systèmes d'aide au stationne‐ ment ne détectent pas les objets
situés en dehors de leur portée de
détection.
Remarque
Pour activer et désactiver le système d'aide au stationnement, il convient
de modifier les réglages dans
l'affichage d'informations. Si un atte‐
lage de remorque est fixé, il doit être sélectionné dans le menu.
Personnalisation du véhicule 3 111.

Conduite et utilisation185Remarque
Le système d'aide au stationnement
détecte automatiquement un dispo‐
sitif d'attelage monté en usine. Il est
désactivé quand la fiche est bran‐
chée.
Il peut arriver que le capteur détecte un objet qui n'existe pas (écho para‐
site), en raison de perturbations ex‐
ternes acoustiques ou mécaniques.
Le système avancé d'assistance au
stationnement peut ne pas répondre aux changements de l'espace destationnement après avoir com‐
mencé la manœuvre de stationne‐
ment en créneau.
Remarque
Après production, le système
avancé d'assistance au stationne‐
ment nécessite un étalonnage. Pour un guidage de stationnement opti‐
mal, une distance de conduite mini‐
male de 35 km, notamment un cer‐
tain nombre de virages, est néces‐
saire.Alerte d'angle mort latéral
Le système d'alerte d'angle mort la‐
téral détecte et rapporte les objets
d'un côté ou de l'autre du véhicule,
dans une zone spécifiée « d'angle
mort ». Le système présente une
alerte visuelle dans chaque rétrovi‐
seur extérieur en cas de détection
d'objets qui pourraient ne pas être vi‐ sibles dans les rétroviseurs intérieurs
et extérieurs.
Les capteurs du système sont situés
dans le pare-chocs des côtés gauche
et droit et du véhicule.9 Attention
L'alerte d'angle mort ne remplace
pas la vision du conducteur.
Le système ne détecte pas :
● Les véhicules hors de la zone d'angle mort qui approchent ra‐
pidement.
● Les piétons, cyclistes ou ani‐ maux.
Avant de changer de file, vérifier
tous les rétroviseurs, regarder par- dessus l'épaule et utiliser le cligno‐
tant.
Lorsque le système détecte un
véhicule dans la zone de l'angle mort
tout en se déplaçant en marche
avant, que l'on dépasse un véhicule
ou que l'on soit dépassé, un symbole d'avertissement jaune B s'allume sur
le rétroviseur extérieur approprié. Si le conducteur utilise alors le cligno‐
tant, le symbole d'avertissement B
commence à clignoter comme un
avertissement pour ne pas changer
de file.
Remarque
Si le véhicule qui dépasse roule au
moins 10 km/h plus vite que le
véhicule qu'il dépasse, le symbole
d'avertissement B du rétroviseur ex‐
térieur correspondant ne s'allumera
pas.

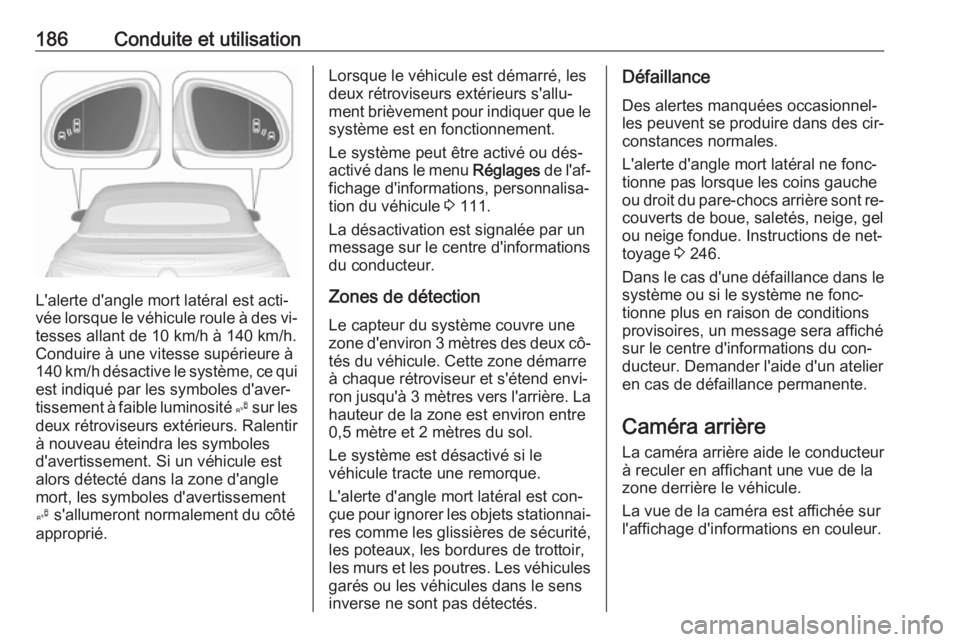

186Conduite et utilisation
L'alerte d'angle mort latéral est acti‐
vée lorsque le véhicule roule à des vi‐ tesses allant de 10 km/h à 140 km/h.
Conduire à une vitesse supérieure à
140 km/h désactive le système, ce qui
est indiqué par les symboles d'aver‐
tissement à faible luminosité B sur les
deux rétroviseurs extérieurs. Ralentir à nouveau éteindra les symboles
d'avertissement. Si un véhicule est
alors détecté dans la zone d'angle
mort, les symboles d'avertissement
B s'allumeront normalement du côté
approprié.
Lorsque le véhicule est démarré, les
deux rétroviseurs extérieurs s'allu‐
ment brièvement pour indiquer que le système est en fonctionnement.
Le système peut être activé ou dés‐
activé dans le menu Réglages de l'af‐
fichage d'informations, personnalisa‐
tion du véhicule 3 111.
La désactivation est signalée par un
message sur le centre d'informations
du conducteur.
Zones de détection
Le capteur du système couvre une
zone d'environ 3 mètres des deux cô‐ tés du véhicule. Cette zone démarre
à chaque rétroviseur et s'étend envi‐ ron jusqu'à 3 mètres vers l'arrière. La
hauteur de la zone est environ entre
0,5 mètre et 2 mètres du sol.
Le système est désactivé si le
véhicule tracte une remorque.
L'alerte d'angle mort latéral est con‐
çue pour ignorer les objets stationnai‐
res comme les glissières de sécurité, les poteaux, les bordures de trottoir,
les murs et les poutres. Les véhicules
garés ou les véhicules dans le sens
inverse ne sont pas détectés.Défaillance
Des alertes manquées occasionnel‐
les peuvent se produire dans des cir‐
constances normales.
L'alerte d'angle mort latéral ne fonc‐
tionne pas lorsque les coins gauche
ou droit du pare-chocs arrière sont re‐
couverts de boue, saletés, neige, gel
ou neige fondue. Instructions de net‐
toyage 3 246.
Dans le cas d'une défaillance dans le système ou si le système ne fonc‐
tionne plus en raison de conditions
provisoires, un message sera affiché
sur le centre d'informations du con‐
ducteur. Demander l'aide d'un atelier
en cas de défaillance permanente.
Caméra arrière La caméra arrière aide le conducteur
à reculer en affichant une vue de la
zone derrière le véhicule.
La vue de la caméra est affichée sur
l'affichage d'informations en couleur.

Conduite et utilisation1879Attention
La caméra arrière ne remplace
pas la vision conducteur. Il est à noter que les objets se trouvant àl'extérieur du champ de vision de
la caméra et des capteurs du sys‐ tème avancé d'assistance au sta‐
tionnement, par ex. sous le pare-
chocs ou sous le véhicule ne sont
pas affichés.
Ne pas faire marche arrière en re‐ gardant uniquement l'écran d'affi‐
chage d'informations et vérifier la
zone autour et derrière le véhicule
avant d'engager la marche arrière.
Activation
La caméra arrière est automatique‐
ment activée lorsque la marche ar‐
rière est engagée.
Fonctionnement
La caméra est montée entre les lam‐
pes d'éclairage de la plaque d'imma‐
triculation et a un angle de vision de
130°.
La zone affichée par la caméra est li‐ mitée. La distance de l'image qui s'af‐
fiche sur l'écran est différente de la
distance réelle.
Lignes de guidage
Les lignes de guidage dynamique
sont des lignes horizontales à des in‐
tervalles de 1 mètre projetées sur
l'image pour définir la distance des
objets.

188Conduite et utilisation
La trajectoire du véhicule est affichéeen fonction de l'angle de braquage.
La fonction peut être désactivée dans
le menu Réglages de l'affichage d'in‐
formations. Personnalisation du
véhicule 3 111.
Symboles d'avertissement
Les symboles d'avertissement sont indiqués sous la forme de triangles
9 sur l'image et représentent les obs‐
tacles détectés par les capteurs ar‐
rière du système avancé d'assistance
au stationnement.
En outre, 9 s'affiche sur la ligne su‐
périeure de l'affichage d'informations
avec un avertissement de contrôle
des alentours du véhicule.
La ligne supérieure de l'écran peut
être effacée en appuyant sur le bou‐ ton multifonction.
Réglages d'affichage
Navi 650/Navi 950 : La luminosité
peut être réglée en appuyant d'abord
sur la bague extérieure du bouton
multifonction, puis en la tournant.
CD 600 : La luminosité peut être ré‐
glée en appuyant d'abord sur le bou‐
ton multifonction, puis en le réglant.
Désactivation
La caméra est désactivée lorsqu'une
certaine vitesse de marche arrière est dépassée ou si la marche arrière n'estplus engagée pendant environ
10 secondes.
La caméra arrière peut être activée
ou désactivée dans le menu Régla‐
ges de l'affichage d'informations. Per‐
sonnalisation du véhicule 3 111.
Défaillance
Les messages de défaillance sont af‐ fichés avec un 9 sur la ligne supé‐
rieure de l'affichage d'informations.
La caméra arrière peut ne pas fonc‐
tionner correctement si :
● La zone alentour est sombre.
● Le soleil ou le faisceau des pha‐ res se reflète directement dans la
lentille de la caméra.
● Du gel, de la neige, de la boue ou
tout autre matériau recouvre la
lentille de la caméra. Nettoyer la
lentille, la rincer à l'eau et l'es‐
suyer avec un chiffon doux.
