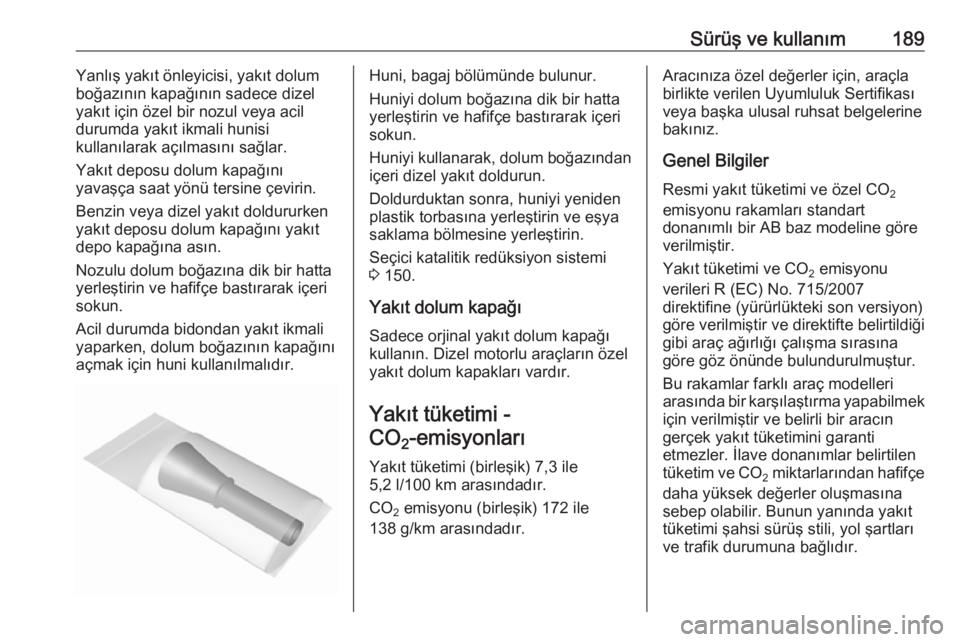

Sürüş ve kullanım189Yanlış yakıt önleyicisi, yakıt dolum
boğazının kapağının sadece dizel
yakıt için özel bir nozul veya acil
durumda yakıt ikmali hunisi
kullanılarak açılmasını sağlar.
Yakıt deposu dolum kapağını
yavaşça saat yönü tersine çevirin.
Benzin veya dizel yakıt doldururken
yakıt deposu dolum kapağını yakıt
depo kapağına asın.
Nozulu dolum boğazına dik bir hatta
yerleştirin ve hafifçe bastırarak içeri
sokun.
Acil durumda bidondan yakıt ikmali
yaparken, dolum boğazının kapağını
açmak için huni kullanılmalıdır.Huni, bagaj bölümünde bulunur.
Huniyi dolum boğazına dik bir hatta
yerleştirin ve hafifçe bastırarak içeri
sokun.
Huniyi kullanarak, dolum boğazından
içeri dizel yakıt doldurun.
Doldurduktan sonra, huniyi yeniden
plastik torbasına yerleştirin ve eşya
saklama bölmesine yerleştirin.
Seçici katalitik redüksiyon sistemi
3 150.
Yakıt dolum kapağı Sadece orjinal yakıt dolum kapağı
kullanın. Dizel motorlu araçların özel
yakıt dolum kapakları vardır.
Yakıt tüketimi -CO 2-emisyonları
Yakıt tüketimi (birleşik) 7,3 ile
5,2 l/100 km arasındadır.
CO 2 emisyonu (birleşik) 172 ile
138 g/km arasındadır.Aracınıza özel değerler için, araçla
birlikte verilen Uyumluluk Sertifikası
veya başka ulusal ruhsat belgelerine
bakınız.
Genel Bilgiler
Resmi yakıt tüketimi ve özel CO 2
emisyonu rakamları standart
donanımlı bir AB baz modeline göre
verilmiştir.
Yakıt tüketimi ve CO 2 emisyonu
verileri R (EC) No. 715/2007
direktifine (yürürlükteki son versiyon)
göre verilmiştir ve direktifte belirtildiği
gibi araç ağırlığı çalışma sırasına
göre göz önünde bulundurulmuştur.
Bu rakamlar farklı araç modelleri
arasında bir karşılaştırma yapabilmek için verilmiştir ve belirli bir aracın
gerçek yakıt tüketimini garanti
etmezler. İlave donanımlar belirtilen
tüketim ve CO
2 miktarlarından hafifçe
daha yüksek değerler oluşmasına sebep olabilir. Bunun yanında yakıt
tüketimi şahsi sürüş stili, yol şartları
ve trafik durumuna bağlıdır.

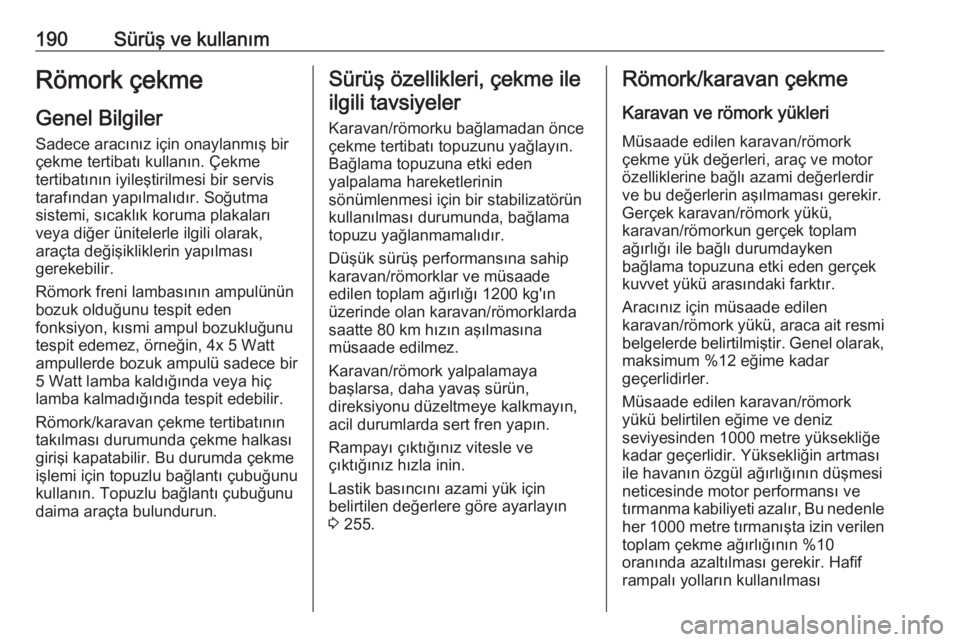

190Sürüş ve kullanımRömork çekme
Genel Bilgiler Sadece aracınız için onaylanmış bir
çekme tertibatı kullanın. Çekme
tertibatının iyileştirilmesi bir servis
tarafından yapılmalıdır. Soğutma
sistemi, sıcaklık koruma plakaları
veya diğer ünitelerle ilgili olarak,
araçta değişikliklerin yapılması
gerekebilir.
Römork freni lambasının ampulünün
bozuk olduğunu tespit eden
fonksiyon, kısmi ampul bozukluğunu
tespit edemez, örneğin, 4x 5 Watt
ampullerde bozuk ampulü sadece bir
5 Watt lamba kaldığında veya hiç
lamba kalmadığında tespit edebilir.
Römork/karavan çekme tertibatının
takılması durumunda çekme halkası
girişi kapatabilir. Bu durumda çekme
işlemi için topuzlu bağlantı çubuğunu
kullanın. Topuzlu bağlantı çubuğunu daima araçta bulundurun.Sürüş özellikleri, çekme ile
ilgili tavsiyeler
Karavan/römorku bağlamadan önce
çekme tertibatı topuzunu yağlayın. Bağlama topuzuna etki eden
yalpalama hareketlerinin
sönümlenmesi için bir stabilizatörün
kullanılması durumunda, bağlama
topuzu yağlanmamalıdır.
Düşük sürüş performansına sahip
karavan/römorklar ve müsaade
edilen toplam ağırlığı 1200 kg'ın
üzerinde olan karavan/römorklarda
saatte 80 km hızın aşılmasına
müsaade edilmez.
Karavan/römork yalpalamaya
başlarsa, daha yavaş sürün,
direksiyonu düzeltmeye kalkmayın,
acil durumlarda sert fren yapın.
Rampayı çıktığınız vitesle ve
çıktığınız hızla inin.
Lastik basıncını azami yük için
belirtilen değerlere göre ayarlayın
3 255.Römork/karavan çekme
Karavan ve römork yükleri
Müsaade edilen karavan/römork
çekme yük değerleri, araç ve motor
özelliklerine bağlı azami değerlerdir
ve bu değerlerin aşılmaması gerekir.
Gerçek karavan/römork yükü,
karavan/römorkun gerçek toplam
ağırlığı ile bağlı durumdayken
bağlama topuzuna etki eden gerçek kuvvet yükü arasındaki farktır.
Aracınız için müsaade edilen
karavan/römork yükü, araca ait resmi
belgelerde belirtilmiştir. Genel olarak, maksimum %12 eğime kadar
geçerlidirler.
Müsaade edilen karavan/römork
yükü belirtilen eğime ve deniz
seviyesinden 1000 metre yüksekliğe kadar geçerlidir. Yüksekliğin artması
ile havanın özgül ağırlığının düşmesi neticesinde motor performansı ve
tırmanma kabiliyeti azalır, Bu nedenle her 1000 metre tırmanışta izin verilen
toplam çekme ağırlığının %10
oranında azaltılması gerekir. Hafif
rampalı yolların kullanılması

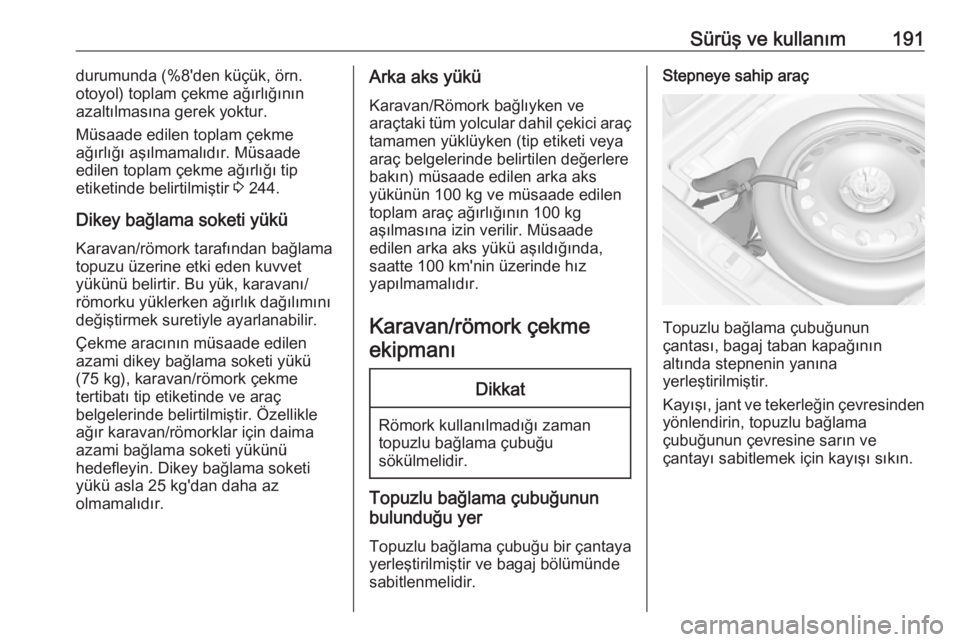

Sürüş ve kullanım191durumunda (%8'den küçük, örn.
otoyol) toplam çekme ağırlığının azaltılmasına gerek yoktur.
Müsaade edilen toplam çekme
ağırlığı aşılmamalıdır. Müsaade
edilen toplam çekme ağırlığı tip
etiketinde belirtilmiştir 3 244.
Dikey bağlama soketi yükü Karavan/römork tarafından bağlama
topuzu üzerine etki eden kuvvet
yükünü belirtir. Bu yük, karavanı/
römorku yüklerken ağırlık dağılımını
değiştirmek suretiyle ayarlanabilir.
Çekme aracının müsaade edilen
azami dikey bağlama soketi yükü
(75 kg), karavan/römork çekme
tertibatı tip etiketinde ve araç
belgelerinde belirtilmiştir. Özellikle
ağır karavan/römorklar için daima azami bağlama soketi yükünü
hedefleyin. Dikey bağlama soketi
yükü asla 25 kg'dan daha az
olmamalıdır.Arka aks yükü
Karavan/Römork bağlıyken ve
araçtaki tüm yolcular dahil çekici araç tamamen yüklüyken (tip etiketi veya
araç belgelerinde belirtilen değerlere bakın) müsaade edilen arka aks
yükünün 100 kg ve müsaade edilen
toplam araç ağırlığının 100 kg
aşılmasına izin verilir. Müsaade
edilen arka aks yükü aşıldığında,
saatte 100 km'nin üzerinde hız
yapılmamalıdır.
Karavan/römork çekme ekipmanıDikkat
Römork kullanılmadığı zaman
topuzlu bağlama çubuğu
sökülmelidir.
Topuzlu bağlama çubuğunun
bulunduğu yer
Topuzlu bağlama çubuğu bir çantaya
yerleştirilmiştir ve bagaj bölümünde
sabitlenmelidir.
Stepneye sahip araç
Topuzlu bağlama çubuğunun
çantası, bagaj taban kapağının
altında stepnenin yanına
yerleştirilmiştir.
Kayışı, jant ve tekerleğin çevresinden yönlendirin, topuzlu bağlama
çubuğunun çevresine sarın ve
çantayı sabitlemek için kayışı sıkın.

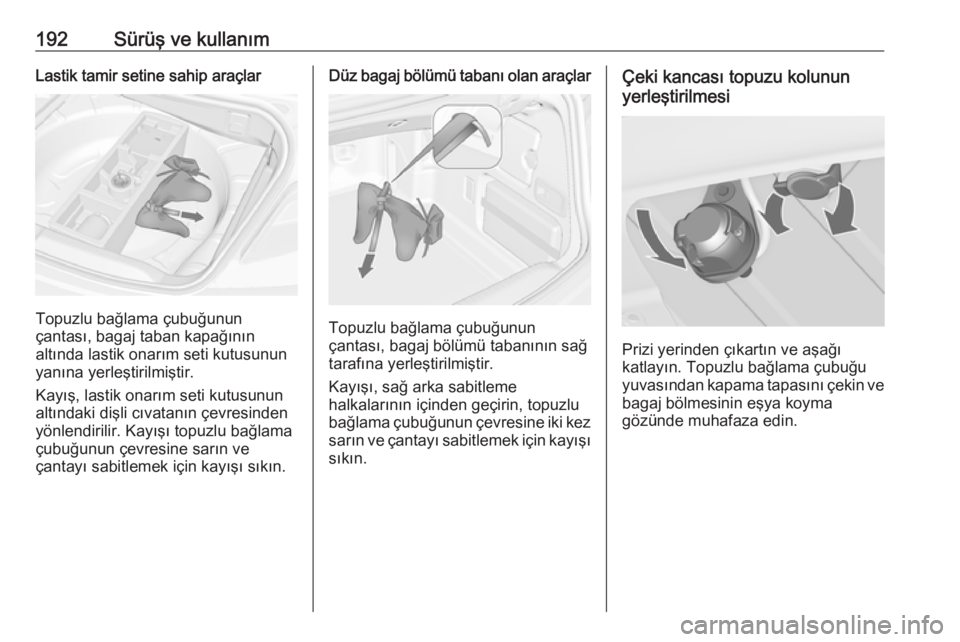

192Sürüş ve kullanımLastik tamir setine sahip araçlar
Topuzlu bağlama çubuğunun
çantası, bagaj taban kapağının
altında lastik onarım seti kutusunun
yanına yerleştirilmiştir.
Kayış, lastik onarım seti kutusunun
altındaki dişli cıvatanın çevresinden
yönlendirilir. Kayışı topuzlu bağlama
çubuğunun çevresine sarın ve
çantayı sabitlemek için kayışı sıkın.
Düz bagaj bölümü tabanı olan araçlar
Topuzlu bağlama çubuğunun
çantası, bagaj bölümü tabanının sağ tarafına yerleştirilmiştir.
Kayışı, sağ arka sabitleme
halkalarının içinden geçirin, topuzlu
bağlama çubuğunun çevresine iki kez sarın ve çantayı sabitlemek için kayışı sıkın.
Çeki kancası topuzu kolunun
yerleştirilmesi
Prizi yerinden çıkartın ve aşağı
katlayın. Topuzlu bağlama çubuğu
yuvasından kapama tapasını çekin ve bagaj bölmesinin eşya koyma
gözünde muhafaza edin.

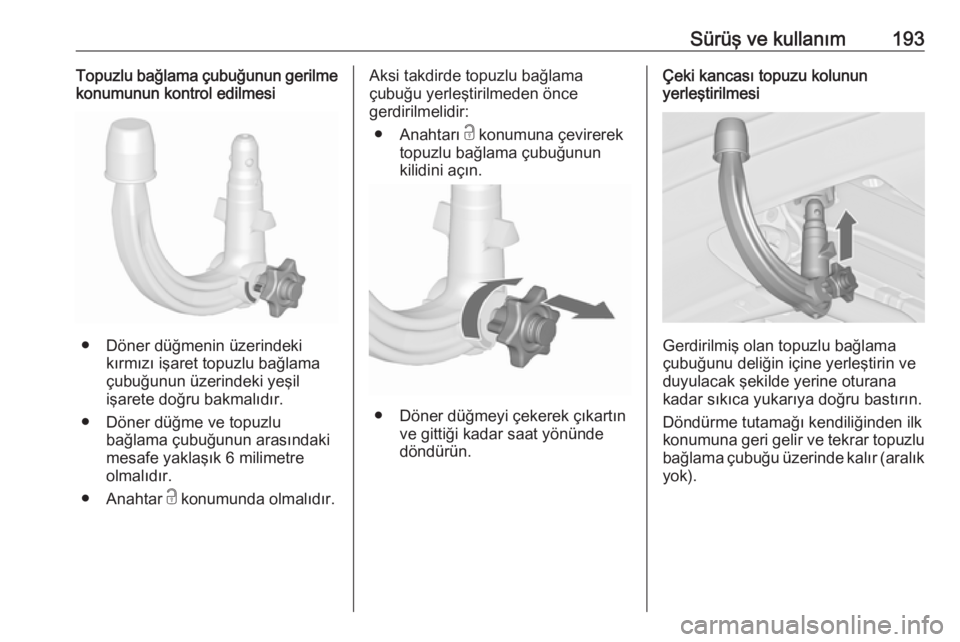

Sürüş ve kullanım193Topuzlu bağlama çubuğunun gerilme
konumunun kontrol edilmesi
● Döner düğmenin üzerindeki
kırmızı işaret topuzlu bağlama
çubuğunun üzerindeki yeşil
işarete doğru bakmalıdır.
● Döner düğme ve topuzlu bağlama çubuğunun arasındaki
mesafe yaklaşık 6 milimetre
olmalıdır.
● Anahtar c konumunda olmalıdır.
Aksi takdirde topuzlu bağlama
çubuğu yerleştirilmeden önce
gerdirilmelidir:
● Anahtarı c konumuna çevirerek
topuzlu bağlama çubuğunun
kilidini açın.
● Döner düğmeyi çekerek çıkartın ve gittiği kadar saat yönünde
döndürün.
Çeki kancası topuzu kolunun
yerleştirilmesi
Gerdirilmiş olan topuzlu bağlama
çubuğunu deliğin içine yerleştirin ve
duyulacak şekilde yerine oturana
kadar sıkıca yukarıya doğru bastırın.
Döndürme tutamağı kendiliğinden ilk
konumuna geri gelir ve tekrar topuzlu
bağlama çubuğu üzerinde kalır (aralık yok).

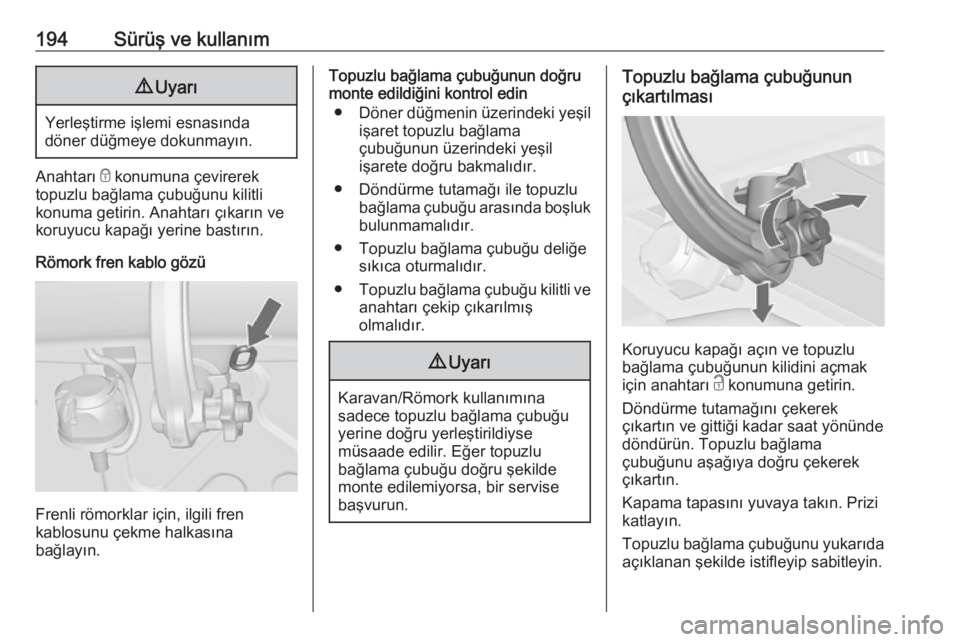

194Sürüş ve kullanım9Uyarı
Yerleştirme işlemi esnasında
döner düğmeye dokunmayın.
Anahtarı e konumuna çevirerek
topuzlu bağlama çubuğunu kilitli
konuma getirin. Anahtarı çıkarın ve
koruyucu kapağı yerine bastırın.
Römork fren kablo gözü
Frenli römorklar için, ilgili fren
kablosunu çekme halkasına
bağlayın.
Topuzlu bağlama çubuğunun doğru
monte edildiğini kontrol edin
● Döner düğmenin üzerindeki yeşil
işaret topuzlu bağlama
çubuğunun üzerindeki yeşil
işarete doğru bakmalıdır.
● Döndürme tutamağı ile topuzlu bağlama çubuğu arasında boşlukbulunmamalıdır.
● Topuzlu bağlama çubuğu deliğe sıkıca oturmalıdır.
● Topuzlu bağlama çubuğu kilitli ve
anahtarı çekip çıkarılmış
olmalıdır.9 Uyarı
Karavan/Römork kullanımına
sadece topuzlu bağlama çubuğu
yerine doğru yerleştirildiyse
müsaade edilir. Eğer topuzlu
bağlama çubuğu doğru şekilde
monte edilemiyorsa, bir servise
başvurun.
Topuzlu bağlama çubuğunun
çıkartılması
Koruyucu kapağı açın ve topuzlu
bağlama çubuğunun kilidini açmak
için anahtarı c konumuna getirin.
Döndürme tutamağını çekerek
çıkartın ve gittiği kadar saat yönünde döndürün. Topuzlu bağlama
çubuğunu aşağıya doğru çekerek
çıkartın.
Kapama tapasını yuvaya takın. Prizi
katlayın.
Topuzlu bağlama çubuğunu yukarıda açıklanan şekilde istifleyip sabitleyin.

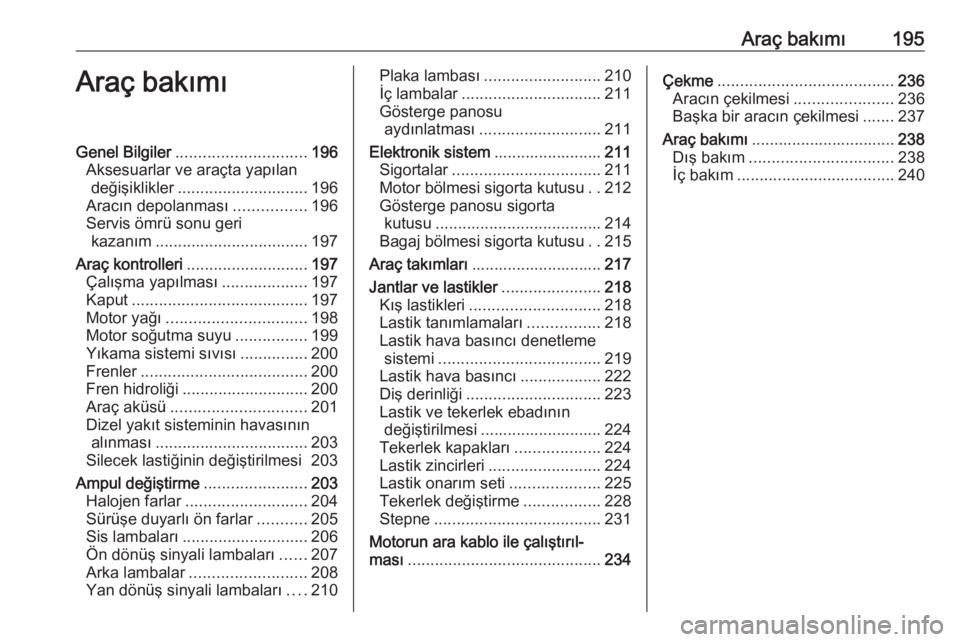

Araç bakımı195Araç bakımıGenel Bilgiler............................. 196
Aksesuarlar ve araçta yapılan değişiklikler ............................. 196
Aracın depolanması ................196
Servis ömrü sonu geri kazanım .................................. 197
Araç kontrolleri ........................... 197
Çalışma yapılması ...................197
Kaput ....................................... 197
Motor yağı ............................... 198
Motor soğutma suyu ................199
Yıkama sistemi sıvısı ...............200
Frenler ..................................... 200
Fren hidroliği ............................ 200
Araç aküsü .............................. 201
Dizel yakıt sisteminin havasının alınması .................................. 203
Silecek lastiğinin değiştirilmesi 203
Ampul değiştirme .......................203
Halojen farlar ........................... 204
Sürüşe duyarlı ön farlar ...........205
Sis lambaları ............................ 206
Ön dönüş sinyali lambaları ......207
Arka lambalar .......................... 208
Yan dönüş sinyali lambaları ....210Plaka lambası .......................... 210
İç lambalar ............................... 211
Gösterge panosu aydınlatması ........................... 211
Elektronik sistem ........................211
Sigortalar ................................. 211
Motor bölmesi sigorta kutusu ..212
Gösterge panosu sigorta kutusu ..................................... 214
Bagaj bölmesi sigorta kutusu ..215
Araç takımları ............................. 217
Jantlar ve lastikler ......................218
Kış lastikleri ............................. 218
Lastik tanımlamaları ................218
Lastik hava basıncı denetleme sistemi .................................... 219
Lastik hava basıncı ..................222
Diş derinliği .............................. 223
Lastik ve tekerlek ebadının değiştirilmesi ........................... 224
Tekerlek kapakları ...................224
Lastik zincirleri ......................... 224
Lastik onarım seti ....................225
Tekerlek değiştirme .................228
Stepne ..................................... 231
Motorun ara kablo ile çalıştırıl‐
ması ........................................... 234Çekme....................................... 236
Aracın çekilmesi ......................236
Başka bir aracın çekilmesi .......237
Araç bakımı ................................ 238
Dış bakım ................................ 238
İç bakım ................................... 240

196Araç bakımıGenel BilgilerAksesuarlar ve araçtayapılan değişiklikler
Orijinal parça ve aksesuarları ve
özellikle kendi aracınızın tipi için
piyasaya sürülmüş olan yedek
parçaları kullanmanızı öneririz.
Yapılan devamlı piyasa kontrollerine
rağmen, bu özellikleri başka ürünler
için, bu ürünler ilgili makamların
onayını almış veya bir başka şekilde
garanti edilmiş olsalar dahi, biz takdir
ve garanti edemeyiz.
Aracın hasar görmesini engellemek
için, elektrik sisteminde hiçbir
değişikliğin yapılmasına müsaade
edilmez, örneğin ilave tüketicilerin
bağlanması veya elektronik kontrol
ünitelerine müdahale (Chip-Tuning).Dikkat
Aracı trenle veya bir kurtarma aracı ile taşırken çamurluklar
hasar görebilir.
Aracın depolanması
Aracın uzun süre kullanılmaması
halinde alınacak önlemler
Eğer araç birkaç ay
çalıştırılmayacaksa:
● Aracı yıkayın. Aracın boyalı kısımlarının mumlanması Dış
bakım 3 238.
● Motor bölümü ve alt gövdedeki koruyucu kaplamayı kontrol edin
ve gerekirse onarılmasını
sağlayın.
● Kapak ve kapıların plastik contalarını temizleyin ve
koruyucu sürün.
● Yakıt deposunu tamamen doldurun.
● Motor yağını değiştirin.
● Cam yıkama sistemi ve far yıkama sistemi sıvısını boşaltın.
● Soğutma sıvısı seviyesini kontrol
edin.
● Lastik basıncını azami yük için belirtilen değerlere göre
ayarlayın.● Aracı kuru ve iyi havalanan bir mekana park edin. 1. vites veya
geri vitesi seçin, otomatik
şanzımanda vites kolunu P
konumuna alın. Takoz veya buna
benzer bir şey ile aracın hareket
etmemesini sağlayın.
● El frenini çekmeyin.
● Motor kaputunu açın, tüm kapıları kapatın ve aracı kilitleyin.
● Açılır kumaş tavanı kapatın.
● Çevresel etkileri azaltmak için açılır kumaş tavanı örtün.
● Akünün eksi kutup bağlantısını sökerek araç şebekesinden
ayırın. Tüm sistemlerin
fonksiyonlarının kapalı
olduğundan emin olun (örn.
hırsızlık alarm sistemi de dahil).
Aracın tekrar kullanıma alınması Aracı tekrar çalıştırmadan önce
aşağıda belirtilen işlemleri yapın:
● Akünün eksi kutup bağlantısını araç şebekesine tekrar bağlayın.
Elektrikli camların elektronik
ünitesini etkinleştirin.
● Lastik basıncını kontrol edin.

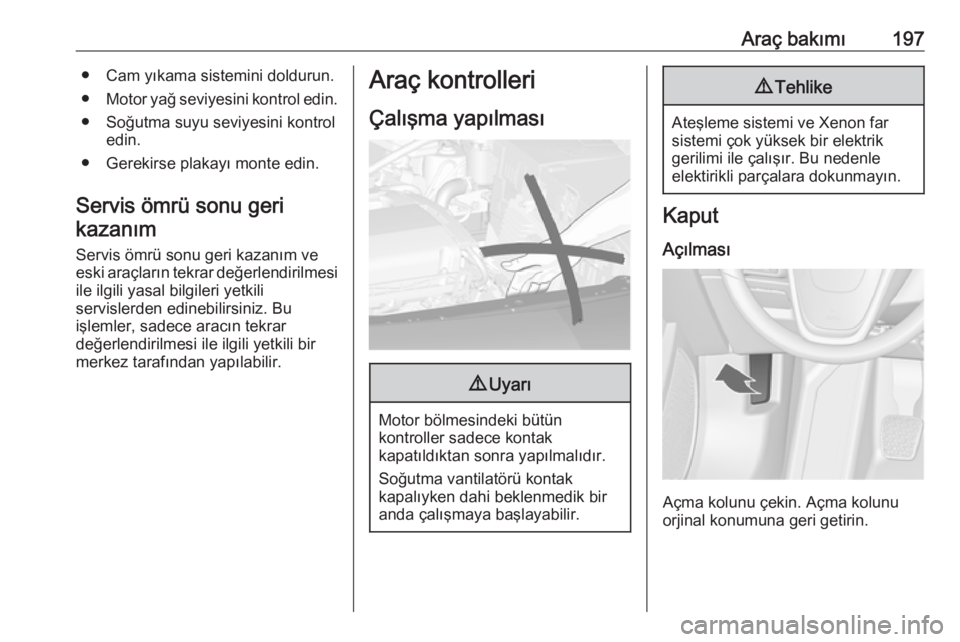

Araç bakımı197● Cam yıkama sistemini doldurun.
● Motor yağ seviyesini kontrol edin.
● Soğutma suyu seviyesini kontrol edin.
● Gerekirse plakayı monte edin.
Servis ömrü sonu geri kazanım
Servis ömrü sonu geri kazanım ve
eski araçların tekrar değerlendirilmesi
ile ilgili yasal bilgileri yetkili
servislerden edinebilirsiniz. Bu
işlemler, sadece aracın tekrar
değerlendirilmesi ile ilgili yetkili bir merkez tarafından yapılabilir.Araç kontrolleri
Çalışma yapılması9 Uyarı
Motor bölmesindeki bütün
kontroller sadece kontak
kapatıldıktan sonra yapılmalıdır.
Soğutma vantilatörü kontak
kapalıyken dahi beklenmedik bir
anda çalışmaya başlayabilir.
9 Tehlike
Ateşleme sistemi ve Xenon far
sistemi çok yüksek bir elektrik
gerilimi ile çalışır. Bu nedenle
elektirikli parçalara dokunmayın.
Kaput
Açılması
Açma kolunu çekin. Açma kolunu
orjinal konumuna geri getirin.

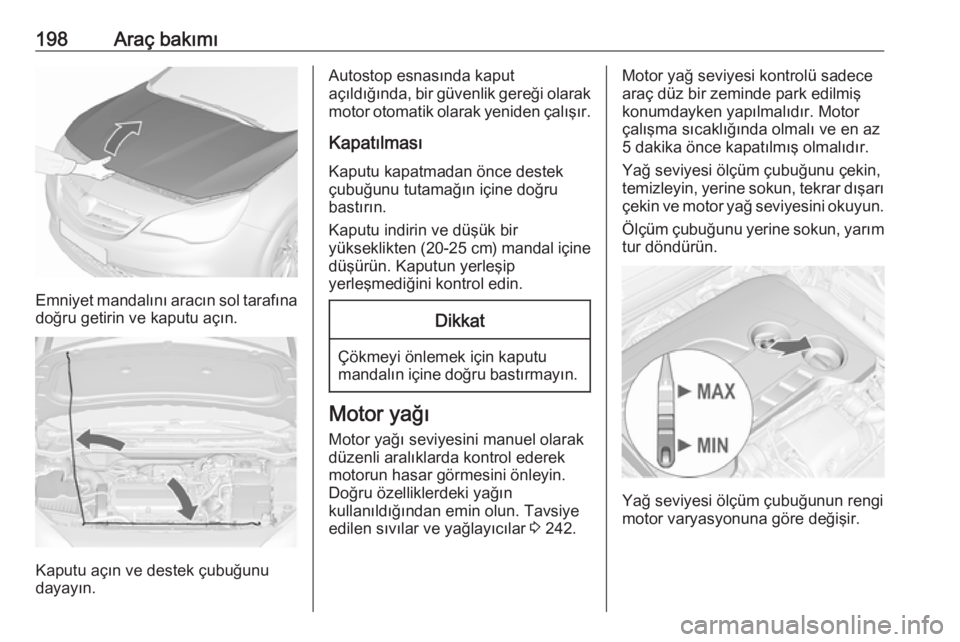

198Araç bakımı
Emniyet mandalını aracın sol tarafına
doğru getirin ve kaputu açın.
Kaputu açın ve destek çubuğunu
dayayın.
Autostop esnasında kaput
açıldığında, bir güvenlik gereği olarak motor otomatik olarak yeniden çalışır.
Kapatılması
Kaputu kapatmadan önce destek
çubuğunu tutamağın içine doğru
bastırın.
Kaputu indirin ve düşük bir
yükseklikten (20-25 cm ) mandal içine
düşürün. Kaputun yerleşip
yerleşmediğini kontrol edin.Dikkat
Çökmeyi önlemek için kaputu mandalın içine doğru bastırmayın.
Motor yağı
Motor yağı seviyesini manuel olarak düzenli aralıklarda kontrol ederek
motorun hasar görmesini önleyin.
Doğru özelliklerdeki yağın
kullanıldığından emin olun. Tavsiye
edilen sıvılar ve yağlayıcılar 3 242.
Motor yağ seviyesi kontrolü sadece
araç düz bir zeminde park edilmiş
konumdayken yapılmalıdır. Motor
çalışma sıcaklığında olmalı ve en az
5 dakika önce kapatılmış olmalıdır.
Yağ seviyesi ölçüm çubuğunu çekin,
temizleyin, yerine sokun, tekrar dışarı
çekin ve motor yağ seviyesini okuyun.
Ölçüm çubuğunu yerine sokun, yarım
tur döndürün.
Yağ seviyesi ölçüm çubuğunun rengi
motor varyasyonuna göre değişir.
