OPEL CASCADA 2017.5 Uživatelská příručka (in Czech)

Řízení vozidla a jeho provoz189Zatížení zadní nápravyPři připojení přívěsu a plném zatížení
vozidla může být povolené zatížení
zadní nápravy (viz identifikační štítek
nebo dokumenty k vozidlu)
překročeno o 100 kg, celková
hmotnost vozidla může být
překročena o 100 kg. Pokud je
překročeno povolené zatížení zadní
nápravy je maximální povolená
rychlost 100 km/h.
Tažné zařízeníVýstraha
Při jízdě bez přívěsu demontujte
kulovou hlavu.
Uložení tyče s kulovou hlavou
Tyč s kulovou hlavou je uložena ve
vaku. Musí být zajištěna
v zavazadlovém prostoru.
Vozidlo s rezervním kolem
Vak s tyčí s kulovou hlavou je umístěn v blízkosti rezervního kola pod krytem
nákladové podlahy.
Popruh provlékněte ráfkem a kolem
kola, oviňte jím tyč s kulovou hlavou
a utáhněte jej, abyste vak zajistili.
Vozidla se soupravou na opravu
pneumatik
Vak s tyčí s kulovou hlavou je umístěn
v blízkosti schránky se soupravou na
opravu pneumatik pod krytem
nákladové podlahy.
Popruh je veden kolem šroubu se
závitem pod schránkou se soupravou
na opravu pneumatik. Popruh oviňte
kolem tyče s kulovou hlavou
a utáhněte jej, abyste vak zajistili.

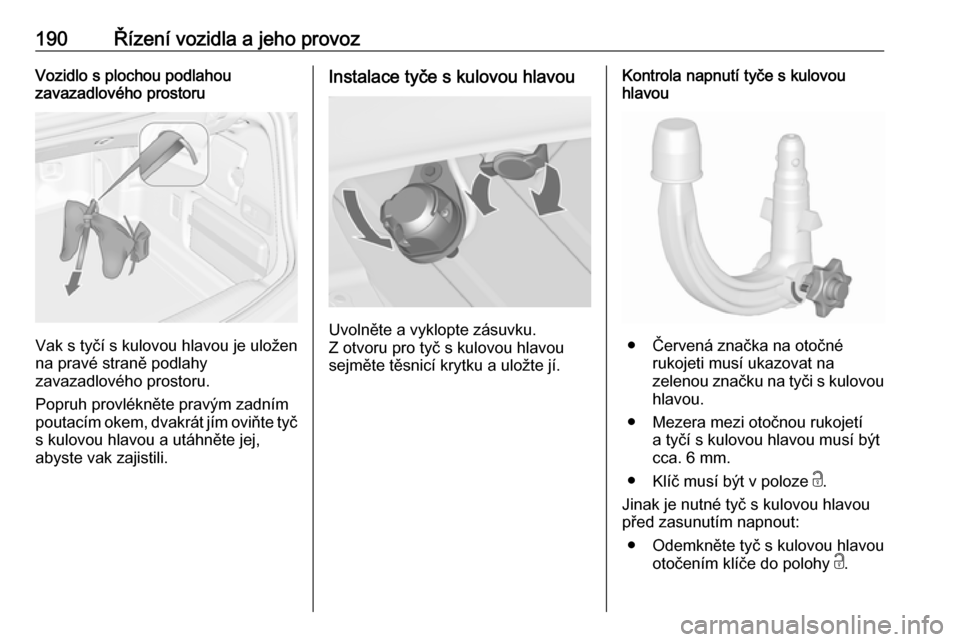

190Řízení vozidla a jeho provozVozidlo s plochou podlahou
zavazadlového prostoru
Vak s tyčí s kulovou hlavou je uložen
na pravé straně podlahy
zavazadlového prostoru.
Popruh provlékněte pravým zadním
poutacím okem, dvakrát jím oviňte tyč
s kulovou hlavou a utáhněte jej,
abyste vak zajistili.
Instalace tyče s kulovou hlavou
Uvolněte a vyklopte zásuvku.
Z otvoru pro tyč s kulovou hlavou sejměte těsnicí krytku a uložte jí.
Kontrola napnutí tyče s kulovou
hlavou
● Červená značka na otočné
rukojeti musí ukazovat na
zelenou značku na tyči s kulovou
hlavou.
● Mezera mezi otočnou rukojetí a tyčí s kulovou hlavou musí býtcca. 6 mm.
● Klíč musí být v poloze c.
Jinak je nutné tyč s kulovou hlavou
před zasunutím napnout:
● Odemkněte tyč s kulovou hlavou otočením klíče do polohy c.

Řízení vozidla a jeho provoz191
● Vytáhněte otočný knoflíka otáčejte jím doprava, až
nadoraz.
Zasuňte tyč s kulovou hlavou
Zasuňte napnutou tyč s kulovou
hlavou do otvoru a pevně ji zatlačte
nahoru, až se slyšitelně zajistí.
Otočná rukojeť zaklapne zpět do
původní polohy na tyči s kulovou
hlavou bez mezery.9 Varování
Během zasunování se
nedotýkejte otočné rukojeti.
Zamkněte tyč s kulovou hlavou
otočením klíče do polohy e. Vyjměte
klíč a zavřete ochranný kryt.
Oko pro pojistné lano
Připevněte pojistné lano k oku.
Zkontrolujte, že je tyč s kulovou
hlavou správně instalovaná
● Zelená značka na otočné rukojeti
musí ukazovat na zelenou
značku na tyči s kulovou hlavou.
● Mezi otočnou rukojetí a tyčí s kulovou hlavou nesmí být
žádná mezera.
● Tyč s kulovou hlavou musí být pevně zasunutá do otvoru.
● Tyč s kulovou hlavou se musí zamknout a poté je třeba vyjmoutklíč.9 Varování
Tažení přívěsu je přípustné pouze
v případě, že je tyč s kulovou
hlavou správně nainstalovaná.
Pokud se tyč s kulovou hlavou
nepřipojí správně, vyhledejte
pomoc v servisu.

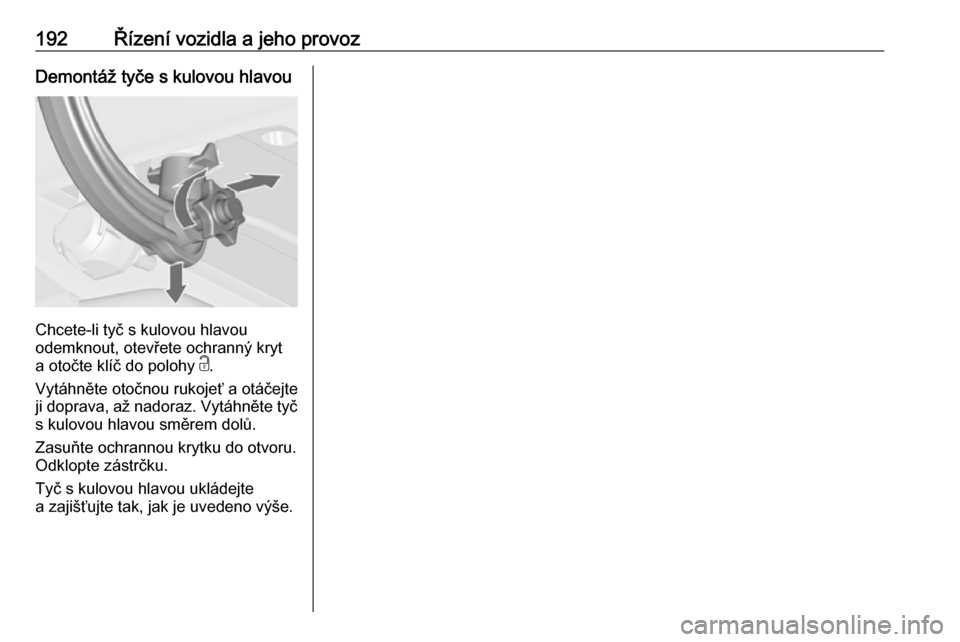

192Řízení vozidla a jeho provozDemontáž tyče s kulovou hlavou
Chcete-li tyč s kulovou hlavou
odemknout, otevřete ochranný kryt
a otočte klíč do polohy c.
Vytáhněte otočnou rukojeť a otáčejte ji doprava, až nadoraz. Vytáhněte tyč
s kulovou hlavou směrem dolů.
Zasuňte ochrannou krytku do otvoru.
Odklopte zástrčku.
Tyč s kulovou hlavou ukládejte
a zajišťujte tak, jak je uvedeno výše.

Péče o vozidlo193Péče o vozidloVšeobecné informace................194
Příslušenství a úpravy vozidla . 194
Skladování vozidla ..................194
Recyklace vozidla po ukončení jeho životnosti ......................... 195
Kontroly vozidla ......................... 195
Provádění práce ......................195
Kapota motoru ......................... 196
Motorový olej ........................... 196
Chladicí kapalina motoru .........198
Kapalina do ostřikovačů ..........198
Brzdy ....................................... 199
Brzdová kapalina .....................199
Akumulátor vozidla ..................199
Odvzdušnění palivového systému u vznětových motorů 201
Výměna lišty stěrače ...............201
Výměna žárovky ........................202
Halogenové světlomety ...........202
Adaptivní přední osvětlení .......204
Světla do mlhy ......................... 205
Přední ukazatele směru ..........205
Koncová světla ........................ 206
Boční ukazatele směru ............208
Osvětlení registrační značky ...209Osvětlení interiéru ...................209
Osvětlení přístrojové desky .....209
Elektrická soustava ....................210
Pojistky .................................... 210
Pojistková skříňka v motorovém prostoru .................................. 211
Pojistková skříňka v přístrojové desce ...................................... 213
Pojistková skříňka v zavazadlovém prostoru .......214
Nářadí vozidla ............................ 216
Nářadí ...................................... 216
Kola a pneumatiky .....................217
Zimní pneumatiky ....................217
Značení pneumatik ..................217
Systém monitorování tlaku vzduchu v pneumatikách ........218
Tlak vzduchu v pneumatikách . 221
Hloubka vzorku ........................222
Změna velikosti pneumatiky a kola ...................................... 223
Kryty kol ................................... 223
Řetězy na kola ......................... 224
Souprava na opravu pneumatik ............................... 224
Výměna kola ............................ 227
Rezervní kolo .......................... 230
Startování pomocí startovacích
kabelů ........................................ 233Tažení........................................ 235
Tažení vozidla ......................... 235
Tažení jiného vozidla ...............236
Péče o vzhled ............................ 237
Péče o exteriér ........................ 237
Péče o interiér ......................... 239

194Péče o vozidloVšeobecné informacePříslušenství a úpravyvozidla
Doporučujeme používat originální
náhradní díly a příslušenství a díly
schválené výrobním závodem pro typ Vašeho vozidla. U jiných produktů
nemůžeme provádět vyhodnocování
ani zaručit spolehlivost - a to ani
v případě, že mají oficiálně nebo jinak
udělené schválení.
Jakákoli úprava, přestavba nebo jiné
změny standardní specifikace vozidla
(včetně úprav softwaru a úprav
elektronických řídicích jednotek, ale
nejen těchto) mohou mít za následek
zánik záruky poskytované
společností Opel. Kromě toho tyto
změny mohou ovlivnit asistenční
systémy pomoci řidiči, spotřebu
paliva, emise CO 2 a další emise
vozidla, které tím pádem nebude splňovat požadavky typového
schválení, což může způsobit
neplatnost registrace vašeho vozidla.Výstraha
Při přepravě vozidla vlakem nebo
na odtahovém voze se mohou
poškodit zástěrky za podběhem.
Skladování vozidla
Dlouhodobé odstavení vozidla Jestliže hodláte vozidlo odstavit na
několik měsíců:
● Vozidlo umyjte. Lakované součásti vozidla navoskujte.
Péče o exteriér 3 237.
● Nechte zkontrolovat vosk v motorovém prostoru a na
spodku vozidla.
● Vyčistěte a nakonzervujte pryžová těsnění.
● Doplňte kompletně palivovou nádrž.
● Vyměňte motorový olej.
● Vypusťte nádržku kapaliny ostřikovače.
● Zkontrolujte ochranu proti zamrznutí a korozi chladicí
kapaliny.
● Nastavte tlak vzduchu v pneumatikách na hodnotu
předepsanou pro plné zatížení.
● Zaparkujte vozidlo na suchém a dobře větraném místě. Zařaďte
první převodový stupeň nebo
zpátečku nebo uveďte páku
voliče do polohy P. Tím se
zabrání samovolnému pohybu
vozidla.
● Parkovací brzdu nechte odbrzděnou.
● Otevřete kapotu, zavřete všechny dveře a zamkněte
vozidlo.
● Zavřete stahovací střechu.
● Stahovací střechu zakryjte, abyste snížili vlivy vnějšího
prostředí.
● Odpojte svorku od záporného vývodu akumulátoru vozidla.
Dbejte na to, aby byly všechny
systémy funkční, např. systém alarmu.

Péče o vozidlo195Opětovné uvedení vozidla do
provozu
Když hodláte vozidlo opětovně uvést
do provozu:
● Připojte svorku k zápornému vývodu akumulátoru vozidla.
Aktivujte elektroniku elektricky
ovládaných oken.
● Zkontrolujte tlak vzduchu v pneumatikách.
● Naplňte nádržku kapaliny ostřikovače.
● Zkontrolujte hladinu motorového oleje.
● Zkontrolujte hladinu chladicí kapaliny.
● Z důvodu omezení trvanlivosti redukčního činidla AdBlue na dva
roky se musí příliš staré redukční
činidlo vyměnit. Vyhledejte
pomoc v servisu.
● Pokud je to nutné, namontujte RZ.Recyklace vozidla po
ukončení jeho životnosti
Informace o recyklačních centrech
a recyklaci vozidla po ukončení jeho
životnosti naleznete, je-li to
vyžadováno zákonem, na naší
internetové stránce. Tuto práci svěřte pouze autorizovanému recyklačnímu
středisku.Kontroly vozidla
Provádění práce9 Varování
Kontroly v motorovém prostoru
provádějte pouze při vypnutém zapalování.
Ventilátor chladiče může začít
pracovat i při vypnutém
zapalování.

196Péče o vozidlo9Nebezpečí
Systém zapalování a xenonové
světlomety používají extrémně
vysoké napětí. Nedotýkejte se
jich.
Kapota motoru
Otevření
Zatáhněte za uvolňovací páčku
a vraťte jí do původní polohy.
Bezpečnostní západku posuňte
stranou, k levé straně vozidla,
a kapotu otevřete.
Zajistěte vzpěru kapoty.
Pokud se během režimu Autostop
otevře kapota, motor se
z bezpečnostních důvodů
automaticky znovu nastartuje.
Zavření
Před zavřením kapoty zatlačte vzpěru
do držáku.
Kapotu spusťte a z malé výšky
(20-25 cm) ji nechte zapadnout do západky. Zkontrolujte, zda je kapota
zajištěná.Výstraha
Kapotu do západky nezatlačujte,
abyste ji nepromáčkli.
Motorový olej
Hladinu motorového oleje pravidelně kontrolujte, abyste předešli
poškození motoru. Ujistěte se, že je
použit motorový olej správné
specifikace. Doporučené kapaliny
a maziva 3 241.
Maximální spotřeba motorového
oleje je 0,6 litru na 1000 km.

Péče o vozidlo197Kontrolu provádějte s vozidlem na
vodorovném povrchu. Motor musí mít
provozní teplotu a být vypnut
nejméně pět minut.
Vytáhněte měrku, dočista jí otřete,
zasuňte jí dovnitř k dorazu na rukojeti, vytáhněte jí a přečtěte hladinu
motorového oleje.
Zasuňte měrku k dorazu na rukojeti
a otočte ji o polovinu otáčky.
V závislosti na variantě motoru jsou
použity rozdílné měrky.
Pokud hladina motorového oleje
klesne ke značce MIN, doplňte jej.
Doporučujeme použít stejnou třídu
motorového oleje, který byl použit při
poslední výměně.
Hladina motorového oleje nesmí
překročit značku MAX na měrce.
Výstraha
Nadbytečné množství
motorového oleje se musí vypustit
nebo vysát.
Objemy provozních náplní 3 253.
Rovně nasaďte víčko a utáhněte jej.

198Péče o vozidloChladicí kapalina motoruChladicí kapalina chrání před
zamrznutím přibližně do -28 °C.
V oblastech s velmi nízkými teplotami
chrání chladicí kapalina plněná
výrobcem před zamrznutím přibližně
do -37 °C.Výstraha
Používejte pouze schválenou nemrznoucí kapalinu.
Chladicí kapalina a nemrznoucí
kapalina 3 241.
Hladina chladicí kapaliny
Výstraha
Příliš nízká hladina chladicí
kapaliny může způsobit poškození motoru.
Když je chladicí systém studený,
měla by být hladina chladicí kapaliny
nad označenou čárou naplnění.
Pokud je hladina nízká, proveďte
doplnění.
9 Varování
Před otevřením víčka nechte
vychladnout motor. Opatrně
otevřete víčko, přičemž pomalu
uvolňujte tlak.
Při doplňování použijte směs 1:1
povoleného koncentrátu chladicí
kapaliny smíchaného s čistou vodou
z vodovodu. Pokud nemáte
koncentrát chladicí kapaliny
k dispozici, použijte čistou vodu
z vodovodu. Pevně namontujte víčko.
Nechte zkontrolovat koncentraci
chladicí kapaliny a odstranit příčinu
úniku chladicí kapaliny v servisu.
Kapalina do ostřikovačů
Naplňte čistou vodou smísenou
s vhodným množstvím schválené
kapaliny do ostřikovačů, která
obsahuje nemrznoucí kapalinu.
