OPEL CASCADA 2017.5 Uživatelská příručka (in Czech)

Péče o vozidlo199Výstraha
Pouze kapalina do ostřikovačů
s dostatečnou koncentrací
nemrznoucí směsi poskytuje
ochranu při nízkých teplotách
nebo po náhlém poklesu teploty.
Použití kapaliny do ostřikovačů
obsahující izopropanolu může mít
za následek poškození světel
vnějšího osvětlení.
Kapalina ostřikovače 3 241.
Brzdy
Pokud má brzdové obložení
minimální tloušťku, během brzdění se
bude ozývat kvílivý zvuk.
Je možné pokračovat v jízdě, ale
nechte brzdové obložení co možno
nejdříve vyměnit.
Po namontování nového brzdového
obložení nebrzděte zbytečně
intenzívně během prvních několika
jízd.
Brzdová kapalina9 Varování
Brzdová kapalina je jedovatá
a korozivní. Vyvarujte se kontaktu s očima, pokožkou, tkaninami
a lakovanými povrchy.
Hladina brzdové kapaliny musí být
mezi značkami MIN a MAX .
Pokud je hladina kapaliny pod
značkou MIN, nechte ji doplnit
v servisu.
Brzdová a spojková kapalina 3 241.
Akumulátor vozidla
Akumulátor vozidla je bezúdržbový
pod podmínkou, že charakter jízd
umožňuje dostatečné nabíjení
akumulátoru. Jízdy na krátké
vzdálenosti a časté startování motoru
může akumulátor vybít. Vyhněte se
používání postradatelných
elektrických spotřebičů.
Akumulátory nepatří do domácího
odpadu. Musejí se nechat zlikvidovat
v příslušné recyklační sběrně.
Při odstavení vozidla na dobu delší
než čtyři týdny, může dojít k vybití
akumulátoru. Odpojte svorku od
záporného vývodu akumulátoru
vozidla.
Před připojováním nebo odpojováním akumulátoru vozidla se ujistěte, že je
vypnuté zapalování.

200Péče o vozidloOchrana proti vybití akumulátoru
3 127.
Odpojení akumulátoru Pokud je nutné odpojit akumulátor
vozidla ( např. z důvodu údržby), musí
se siréna alarmu odpojit následujícím
způsobem: Zapněte a vypněte
zapalování a pak během 15 sekund
odpojte akumulátor.
Výměna akumulátoru vozidla Poznámky
Jakékoli odchylky od pokynů
uvedených v této kapitole mohou mít
za následek dočasnou deaktivaci
systému stop-start.
Prosím ujistěte se, že při výměně
akumulátoru vozidla nejsou otevřené
ventilační otvory v blízkosti kladné
svorky. Pokud je ventilační otvor
v této oblasti otevřený, musí být
uzavřen zaslepovacím víčkem a musí být otevřena ventilace v oblasti
záporného pólu.
Používejte pouze akumulátory
vozidla umožňující připevnění
pojistkové skříňky.Ve vozidlech s akumulátorem AGM (Absorptive Glass Mat) zajistěte, aby
byl při výměně použit opět
akumulátor AGM.
Akumulátor AGM poznáte podle
štítku na akumulátoru. Doporučujeme používat originální akumulátor
vozidla Opel.
Poznámky
Pokud použijete jiný akumulátor AGM vozidla než originální
akumulátor vozidla Opel, může se
zhoršit funkce systému stop-start.
Doporučujeme nechat provést
výměnu akumulátoru v servisu.
Systém Stop-start 3 141.
Dobíjení akumulátoru vozidla9 Varování
U vozidel se systémem stop-start
nesmí být napětí při nabíjení
pomocí nabíječky větší než
14,6 V. Jinak může dojít
k poškození akumulátoru vozidla.
Startování pomocí startovacích
kabelů 3 233.
Výstražný štítek

Péče o vozidlo201Význam symbolů:● Zákaz jisker, otevřeného plamene a kouře.
● Vždy si chraňte očí. Výbušný plyn může způsobit poranění
nebo slepotu.
● Akumulátor vozidla udržujte mimo dosah dětí.
● Akumulátor vozidla obsahuje kyselinu sírovou, která může
způsobit oslepnutí a závažné
poleptání.
● Další informace - viz Uživatelská příručka.
● V blízkosti akumulátoru vozidla se může vyskytovat výbušná
směs plynů.Odvzdušnění palivového
systému u vznětovýchmotorů
Jestliže jste zcela vyjeli nádrž, musí
se provést odvzdušnění palivové
soustavy vznětového motoru. Třikrát
zapněte zapalování, a to vždy na
15 sekund. Potom startujte motor
maximálně 40 sekund. Tento postup
opakujte nejdříve za 5 sekund. Pokud motor nestartuje, vyhledejte pomoc
v servisu.
Výměna lišty stěračeNadzvedněte raménko stěrače, aby
zůstalo zvednuté. Stisknutím tlačítka
vyklesněte lištu stěrače a vytáhněte ji
ven.
Lehce nakloňte lištu stěrače
a připevněte ji k raménku stěrače
a zatlačte, aby zaklesla.
Spusťte raménko stěrače opatrně
dolů.

202Péče o vozidloVýměna žárovkyVypněte zapalování a vypněte
příslušný spínač nebo zavřete dveře.
Novou žárovku držte pouze za patici.
Nedotýkejte se skla žárovky holýma
rukama.
Pro výměnu používejte pouze stejný
typ žárovky.
Žárovky světlometů vyměňujte
zevnitř motorového prostoru.
Kontrola žárovky
Po výměně žárovky zapněte
zapalování a zkontrolujte, zda světla
fungují.Halogenové světlomety
Bihalogenová dálková světla (1)
s jednou žárovkou pro potkávací
i dálková světla.
Obrysová světla/světla pro jízdu ve
dne (2) .
Potkávací/dálkové světlo (1)
1. Otočte víčkem (1) proti směru
hodinových ručiček a sejměte je.

Péče o vozidlo2032. Otočte držákem žárovky protisměru hodinových ručiček
a vyklesněte jej. Vytáhněte držák
žárovky z reflektoru.
3. Stisknutím přídržného výčnělku odpojte držák žárovky od
konektoru.
4. Vyměňte žárovku a připojte držák
žárovky ke konektoru.
5. Vložte držák žárovky, nasaďte dva výčnělky do reflektoru
a otočte ve směru hodinových
ručiček.
6. Nasaďte víčko a otáčejte jím po směru hodinových ručiček.
Obrysová světla/světla pro jízdu
ve dne (2)
1. Otočte paticí žárovky (2) proti směru hodinových ručiček
a odpojte ji. Vytáhněte patici
žárovky z reflektoru.
2. Vyjměte žárovku z patice tahem.
3. Vyměňte a vložte novou žárovku do patice.
4. Vložte patici žárovky do reflektoru
a otočte ji ve směru hodinových
ručiček.

204Péče o vozidloAdaptivní přední osvětlení9Nebezpečí
Adaptivní přední osvětlení
používá xenonové světlomety.
Xenonové světlomety pracují pod
velmi vysokým napětím.
Nedotýkejte se ho. Žárovky
nechte vyměnit v servisu.
Žárovky pro přední ukazatele
směru a osvětlení pro zatáčení lze
měnit.
Obrysová světla/světla pro jízdu ve
dne jsou zkonstruována ze svítivých
diod (LED) a nelze je měnit.

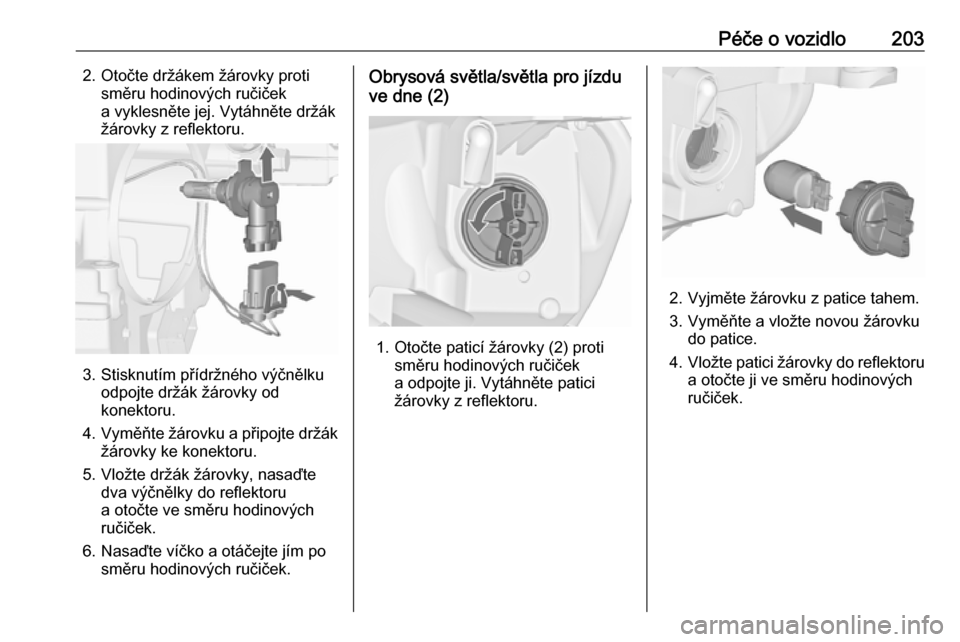

Osvětlení pro zahýbání
1. Otočte víčkem proti směru hodinových ručiček a sundejte je.
2. Otočte držákem žárovky protisměru hodinových ručiček
a vyklesněte jej. Vytáhněte držák
žárovky z reflektoru.
3. Odpojte patici žárovky od konektoru tahem.
4. Vyměňte žárovku a připojte držák
žárovky ke konektoru.
5. Vložte držák žárovky, nasaďte dva výčnělky do reflektoru
a otočte ve směru hodinových
ručiček.
6. Nasaďte víčko a otáčejte jím po směru hodinových ručiček.

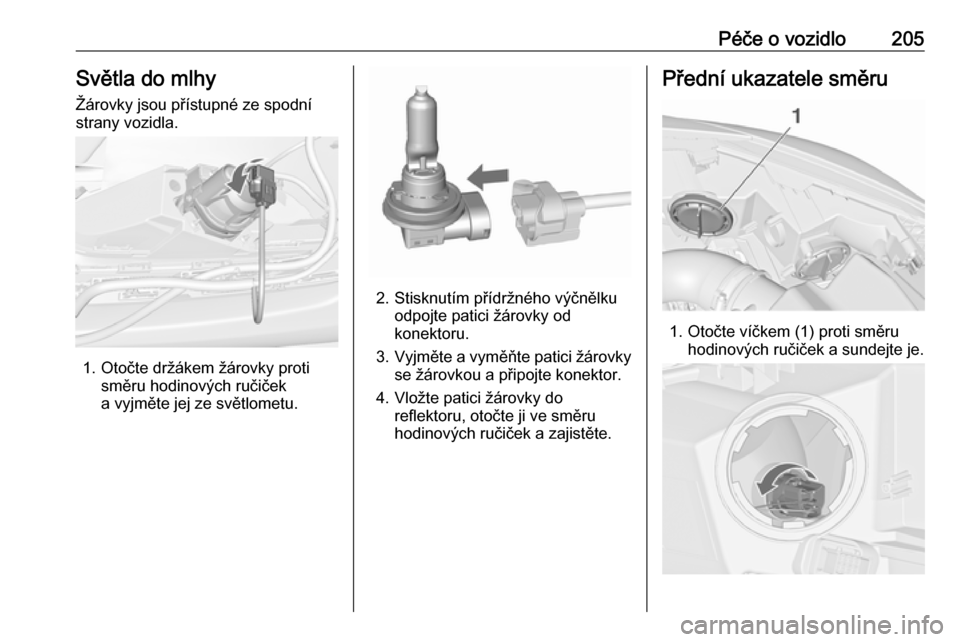

Péče o vozidlo205Světla do mlhy
Žárovky jsou přístupné ze spodní strany vozidla.
1. Otočte držákem žárovky proti směru hodinových ručiček
a vyjměte jej ze světlometu.
2. Stisknutím přídržného výčnělku odpojte patici žárovky od
konektoru.
3. Vyjměte a vyměňte patici žárovky
se žárovkou a připojte konektor.
4. Vložte patici žárovky do reflektoru, otočte ji ve směru
hodinových ručiček a zajistěte.
Přední ukazatele směru
1. Otočte víčkem (1) proti směru hodinových ručiček a sundejte je.

206Péče o vozidlo2. Na obrázku je zobrazena verzes halogenovými světlomety.
Na obrázku je zobrazena verze se
světlomety systému adaptivního
předního osvětlení.

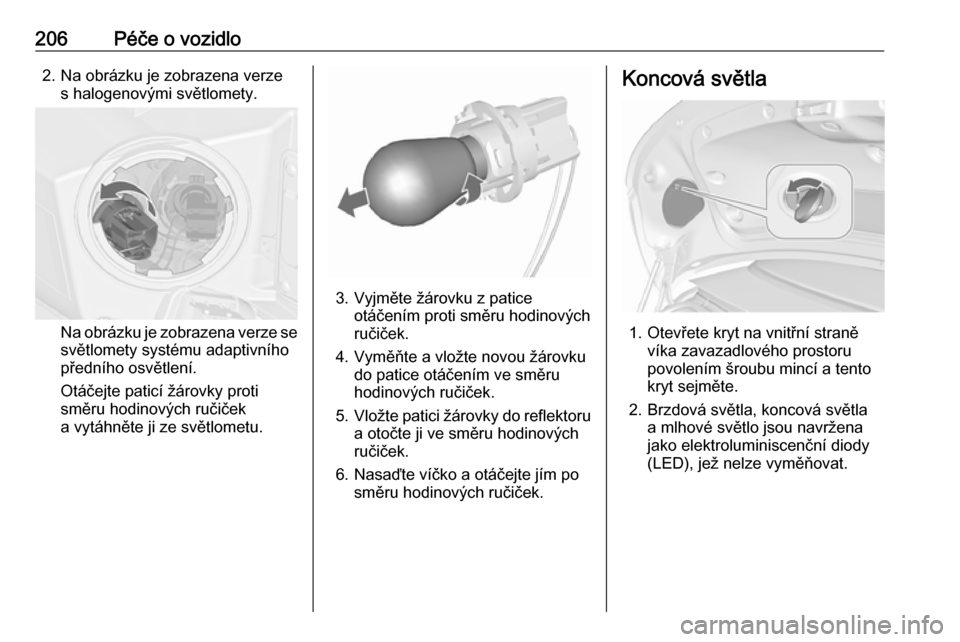

Otáčejte paticí žárovky proti
směru hodinových ručiček
a vytáhněte ji ze světlometu.
3. Vyjměte žárovku z patice otáčením proti směru hodinových
ručiček.
4. Vyměňte a vložte novou žárovku do patice otáčením ve směru
hodinových ručiček.
5. Vložte patici žárovky do reflektoru
a otočte ji ve směru hodinových
ručiček.
6. Nasaďte víčko a otáčejte jím po směru hodinových ručiček.
Koncová světla
1. Otevřete kryt na vnitřní straněvíka zavazadlového prostoru
povolením šroubu mincí a tento
kryt sejměte.
2. Brzdová světla, koncová světla a mlhové světlo jsou navržena
jako elektroluminiscenční diody
(LED), jež nelze vyměňovat.

Péče o vozidlo207
Otočením proti směru hodinových
ručiček vyjměte držák žárovky.
Směrová světla ( 1)
Zpětná světla ( 2)
3. Vyjměte žárovku a vyměňte ji.
4. Držák žárovky zasuňte do
montážního celku koncového
světla a otočte jím po směru
hodinových ručiček.
5. Zavřete kryt, a to tak, že nejdříve zasunete upevňovací příchytky.
Kryt zajistěte otočením šroubem
po směru hodinových ručiček
mincí.

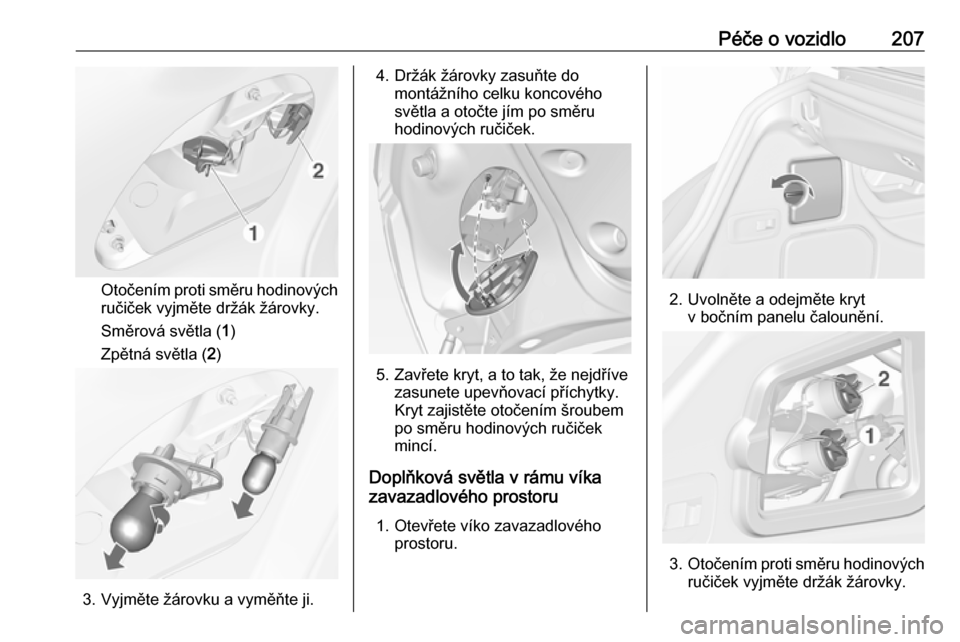

Doplňková světla v rámu víka
zavazadlového prostoru
1. Otevřete víko zavazadlového prostoru.
2. Uvolněte a odejměte krytv bočním panelu čalounění.
3. Otočením proti směru hodinových
ručiček vyjměte držák žárovky.

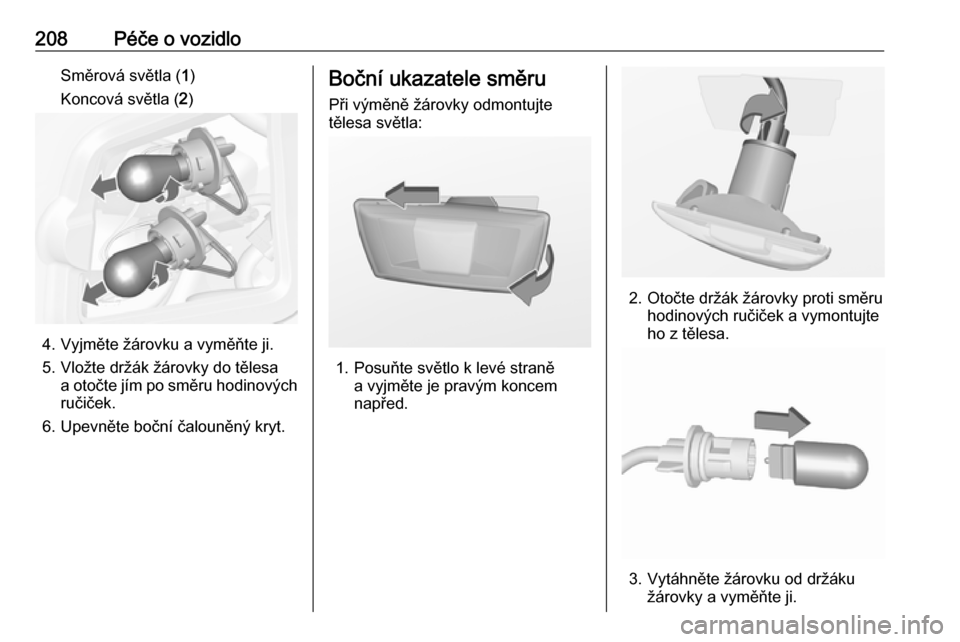

208Péče o vozidloSměrová světla (1)
Koncová světla ( 2)
4. Vyjměte žárovku a vyměňte ji.
5. Vložte držák žárovky do tělesa a otočte jím po směru hodinových
ručiček.
6. Upevněte boční čalouněný kryt.
Boční ukazatele směru
Při výměně žárovky odmontujte
tělesa světla:
1. Posuňte světlo k levé straně a vyjměte je pravým koncem
napřed.
2. Otočte držák žárovky proti směru hodinových ručiček a vymontujte
ho z tělesa.
3. Vytáhněte žárovku od držáku žárovky a vyměňte ji.
