Péče o vozidlo219
Je-li zjištěn nízký tlak vzduchu
v pneumatikách, je řidič upozorněn
rozsvícením kontrolky w 3 94.
Pokud se rozsvítí kontrolka w, co
nejdříve zastavte a nahustěte
pneumatiky na doporučený tlak
3 254.
Pokud kontrolka w bliká
60-90 sekund a zůstane svítit trvale,
vyskytla se v systému porucha.
Obraťte se na servis.
Po nahuštění, může být pro
aktualizaci hodnot v informačním
centru řidiče nutné s vozidlem ujet
určitou vzdálenost. Během této doby
může svítit kontrolka w.
Pokud se kontrolka
w rozsvítí při
nižších teplotách a po ujetí určité
vzdálenosti zhasne, může to být
příznakem, že se blíží stav s nízkým
tlakem v pneumatice. Zkontrolujte
tlak vzduchu v pneumatikách.
Zprávy vozidla 3 103.
Pokud musíte zvýšit nebo snížit tlak
vzduchu v pneumatikách, vypněte
zapalování.
Montujte pouze kola s čidly tlaku, v opačném případě se tlak
v pneumatikách nezobrazí a w bude
neustále svítit.
Rezervní kola nebo nouzová rezervní
kola nejsou vybavena snímači tlaku.
Systém sledování tlaku vzduchu
v pneumatikách není pro tato kola
funkční. Svítí kontrolka w. Pro ostatní
tři kola zůstává systém funkční.
Používání komerčně dostupných
tekutých souprav pro opravu
pneumatik může zhoršit funkčnost
systému. Mohou být použity soupravy
na opravu schválené výrobním
závodem.Provozování elektronických systémů
nebo blízkost zařízení používajících
podobnou vlnovou frekvenci může
narušit činnost systému sledování
tlaku vzduchu v pneumatikách.
Při každé výměně pneumatik musejí
být odmontovány snímače tlaku
v pneumatikách a musí u nich být
proveden servis. U šroubovaných
čidel vyměňte kuželku ventilku
a těsnicí kroužek. U čidla se sponou
vyměňte celý ventilek.
Stav zatížení vozidla
Upravte tlak vzduchu v pneumatikách podle stavu zatížení a informačního
štítku pneumatik nebo tabulky tlaků
pneumatik 3 254, v informačním
centru řidiče proveďte příslušné
nastavení v nabídce Zatížení
pneumatik 3 97. Toto nastavení je
referencí pro upozornění na nízký tlak
vzduchu v pneumatikách.
Nabídka Zatížení pneu se zobrazí
pouze tehdy, když vozidlo je v klidu
a je zatažena parkovací brzda.
U vozidel s automatickou
převodovkou musí být páka voliče
v poloze P.

220Péče o vozidlo
Vyberte:● Lehké pro komfortní tlak do
obsazení až 3 osobami
● Eko ekonomický tlak do obsazení
až 3 osobami
● Max pro plné zatížení
Postup spárování snímačů tlaku
Každý snímač tlaku vzduchu
v pneumatikách je opatřen
jedinečným identifikačním kódem. Po otočení kol, výměně celého kola nebovýměně jednoho nebo více snímačů
tlaku vzduchu v pneumatikách musí
být tento identifikační kód spárován
s polohou nového kola. Proces
přiřazení snímačů tlaku
v pneumatikách je třeba provést
rovněž po nahrazení náhradního kola kolem vozidlovým, které je opatřeno
snímačem tlaku v pneumatice.
Kontrolka poruchy w a výstražná
zpráva nebo kód musejí zhasnout při
následujícím cyklu zapalování.
Snímače se párují vzhledem k poloze kola pomocí přístroje k načítání
systému v následujícím pořadí: levé
přední kolo, pravé přední kolo, pravé
zadní kolo a zadní levé zadní kolo. V aktuálně aktivní poloze bude svítit
světlo ukazatele směru, dokud
nebude snímač spárován.
V případě potřeby kontaktujte svůj
servis. Načtení polohy prvního kola
trvá dvě minuty. Načtení poloh všech
čtyř kol trvá pět minut. Pokud proces
párování trvá déle, musí se přerušit
a spustit znovu.
Proces přiřazování snímačů tlaku
vzduchu v pneumatikách:
1. Zabrzděte parkovací brzdu.
2. Zapněte zapalování.3. U vozidel s automatickou převodovkou přesuňte páku
voliče do polohy P.
U vozidel s manuální
převodovkou: zařaďte neutrál.
4. Použijte tlačítko MENU na páčce
ukazatelů směru a vyberte
položku Nabídka Informace
o vozidle v informačním centru
řidiče.
5. Pomocí nastavovacího kolečka zvolte položku v nabídce tlaku
vzduchu v pneumatikách.
6. Stisknutím tlačítka SET/CLR
zahájíte proces přiřazování snímačů. Měla by se zobrazit
zpráva s požadavkem na
akceptování procesu.
7. Dalším stisknutím tlačítka SET/CLR výběr potvrdíte.
Dvakrát se ozve houkačka, čímž indikuje, že přijímač je v režimu
pro opětovné načtení.
8. Začněte levým předním kolem. 9. Umístěte zařízení k bočnici pneumatiky vedle dříku ventilku.
Stisknutím tlačítka aktivujte
snímač tlaku vzduchu

Péče o vozidlo221v pneumatikách. Zvuk houkačky
potvrdí, že identifikační kód
snímače byl spárován s polohou
tohoto kola.
10. Pokračujte pravým předním kolem a opakujte postup uvedenýv kroku 9.
11. Pokračujte pravým zadním kolem a opakujte postup uvedený
v kroku 9.
12. Pokračujte k levému zadnímu kolu a opakujte postup uvedený
v kroku 9. Dvojí zahoukání
houkačky indikuje, že identifikační kód snímače byl přiřazen levé
zadní pneumatice a že proces
přiřazování snímačů tlaku
v pneumatikách již není aktivní.
13. Vypněte zapalování.
14. Nahustěte všechny čtyři pneumatiky na doporučený tlak
vzduchu v pneumatikách, který je
uveden na informačním štítku
tlaků vzduchu v pneumatikách.
15. Zajistěte, aby stav zatížení pneumatik byl nastaven podle
zvoleného tlaku 3 97.Tlak vzduchu
v pneumatikách
Tlak vzduchu v pneumatikách
kontrolujte za studena nejméně
každých 14 dní a před každou
dlouhou cestou. Nezapomeňte na
rezervní kolo. Toto také platí pro
vozidla se systémem sledováním
tlaku vzduchu v pneumatikách.
Odšroubujte čepičku ventilku.
Tlak vzduchu v pneumatikách
3 254.
Na štítku s údaji o tlacích
v pneumatikách na rámu levých dveří jsou uvedeny pneumatiky montované
jako originální výbava a příslušné
tlaky v pneumatikách.
Údaje o tlaku vzduchu
v pneumatikách platí pro studené
pneumatiky. Platí pro letní i zimní
pneumatiky.
Rezervní kolo vždy nahustěte na
hodnotu udávanou pro maximální
zatížení vozidla.
Tlak vzduchu v pneumatikách ECO
slouží k dosažení co možno nejmenší
míry spotřeby paliva.
Nesprávný tlak vzduchu
v pneumatikách zhorší bezpečnost
a ovladatelnost vozidla, jízdní
pohodlí, spotřebu paliva a zvýší
opotřebení pneumatik.
Tlaky vzduchu v pneumatikách se liší v závislosti na různých výbavách
vozidla. Pro zajištění správné
hodnoty tlaku vzduchu
v pneumatikách dodržujte následující
postup:

222Péče o vozidlo1. Identifikujte identifikační kódmotoru. Údaje o motoru 3 248.
2. Identifikujte příslušnou pneumatiku.
Tabulky tlaků vzduchu
v pneumatikách obsahují všechny
možné kombinace 3 254.
Pneumatiky schválené pro vaše
vozidlo naleznete v prohlášení
o shodě EHS, které bylo dodáno
společně s vaším vozidlem, nebo
v jiných národních registračních
dokumentech.
Za správný tlak huštění pneumatik
zodpovídá řidič vozidla.9 Varování
Je-li tlak příliš nízký, může dojít
k nadměrnému zahřátí a vnitřnímu poškození, vedoucímu k oddělení
běhounu a prasknutí pneumatiky
při vyšší rychlosti.
9 Varování
U specifických pneumatik
doporučený tlak v pneumatikách
uvedený v tabulce tlaků
v pneumatikách může překročit
maximální tlak v pneumatice
uvedený na pneumatice.
Maximální tlak v pneumatice
uvedený na pneumatice nikdy
nepřekročte.
Pokud musíte zvýšit nebo snížit tlak
vzduchu v pneumatikách se
systémem sledování jejich tlaku,
vypněte zapalování. Po úpravě tlaku
vzduchu v pneumatikách zapněte
zapalovaní a vyberte odpovídající
nastavení na stránce Zatížení
pneumatik v informačním centru
řidiče 3 97.
Závislost na teplotě Tlak v pneumatice závisí na teplotě
pneumatiky. Během jízdy se teplota
i tlak pneumatiky zvyšuje. Hodnoty
tlaků vzduchu v pneumatikách
uvedené na informačním štítku
pneumatik nebo v tabulce tlaků
pneumatik platí pro studené
pneumatiky, to znamená při 20 °C.
Při zvýšení teploty o 10 °C se tlak
zvýší přibližně o 10 kPa. To je třeba
vzít v úvahu, když je prováděna
kontrola teplých pneumatik.
Hodnota tlaku v pneumatice
zobrazená v informačním centru
řidiče udává skutečný tlak nahuštění
pneumatiky. U vychladlé pneumatiky
je zjištěna hodnota nižší, což
neznamená únik vzduchu.
Hloubka vzorku Pravidelně kontrolujte hloubku
vzorku.
Z bezpečnostních důvodů musíte
pneumatiky vyměnit, když je hloubka
vzorku 2-3 mm (zimní pneumatiky:
4 mm).
Z bezpečnostních důvodů
doporučujeme, aby se hloubka
vzorku na pneumatikách na jedné
nápravě neodlišovala o více než
2 mm.

Péče o vozidlo223
Předpisy je určena minimální hloubkavzorku (1,6 mm), při jejímž dosažení
jsou již viditelné indikátory opotřebení
(TWI). Jejich poloha je vyznačena na boku pneumatiky.
Pokud je opotřebení vpředu větší než
vzadu, pravidelně měňte přední kola
za zadní. Ujistěte se, že směr otáčení kol je stejný jako byl předtím.
Pneumatiky stárnou dokonce i v
případě, že nejsou používané.
Doporučujeme výměnu pneumatik
každých 6 let.
Změna velikosti pneumatiky
a kola
Pokud chcete používat pneumatiky
jiných rozměrů, než byly původní,
může být nutné přeprogramovat
rychloměr jakož i jmenovitý tlak
vzduchu v pneumatikách a provést
další úpravy vozidla.
Po přechodu na pneumatiky jiných
rozměrů nechte nálepku s tlaky
vzduchu v pneumatikách vyměnit.9 Varování
Použití nevhodných pneumatik
nebo ráfků může vést k dopravní nehodě a učiní neplatným typové
schválení vozidla.
Kryty kol
Musí být použity kryty kol
a pneumatiky, které jsou výrobním
závodem schválené pro příslušné
vozidlo a splňují všechny požadavky
na kombinace příslušných kol
a pneumatik.
Používáte-li kryty kol a pneumatiky,
které nejsou schválené výrobním
závodem, nesmějí mít pneumatiky
žebra chránící ráfek.
Kryty kol nesmějí zhoršovat chlazení
brzd.9 Varování
Používání nevhodných pneumatik
nebo krytů kol může vést
k náhlému poklesu tlaku
a následně nehodě.
Vozidla se ocelovými koly: Při použití
pojistných matic kol nenasazujte kryty kol.

224Péče o vozidloŘetězy na kola
Sněhové řetězy používejte pouze na
předních kolech.
Používejte pouze řetězy s drobnými
články, které nezvýší vzorek ani bok
pneumatiky o více než 10 mm (včetně zámku řetězu).
9 Varování
Poškozená pneumatika může
kdykoli prasknout.
Sněhové řetězy jsou povoleny na pneumatikách rozměrů 225/55 R17
a 245/45 R18.
Použití sněhových řetězů není
povoleno na nouzovém rezervním
kole.
Souprava na opravu
pneumatik
Menší poškození vzorku pneumatiky je možné opravit pomocí soupravy na opravu pneumatik.
Cizí objekty nevyjímejte z pneumatik.
Poškození pneumatiky přesahující
4 mm nebo poškození na stěně
pneumatiky nelze soupravou na
opravu pneumatik opravit.9 Varování
Při jízdě nepřekračujte rychlost
80 km/h.
Nepoužívejte po delší dobu.
Řízení a ovládání může být
ovlivněno.
Pokud máte defekt pneumatiky:
Zatáhněte parkovací brzdu a zařaďte
první převodový stupeň, zpátečku
nebo P.
Souprava na opravu pneumatik je ve
schránce pod krytem podlahy
v zavazadlovém prostoru.

Péče o vozidlo225U jiné verze je vak se soupravou na
opravu pneumatik upevněn k levému
zadnímu poutacímu oku
v zavazadlovém prostoru.

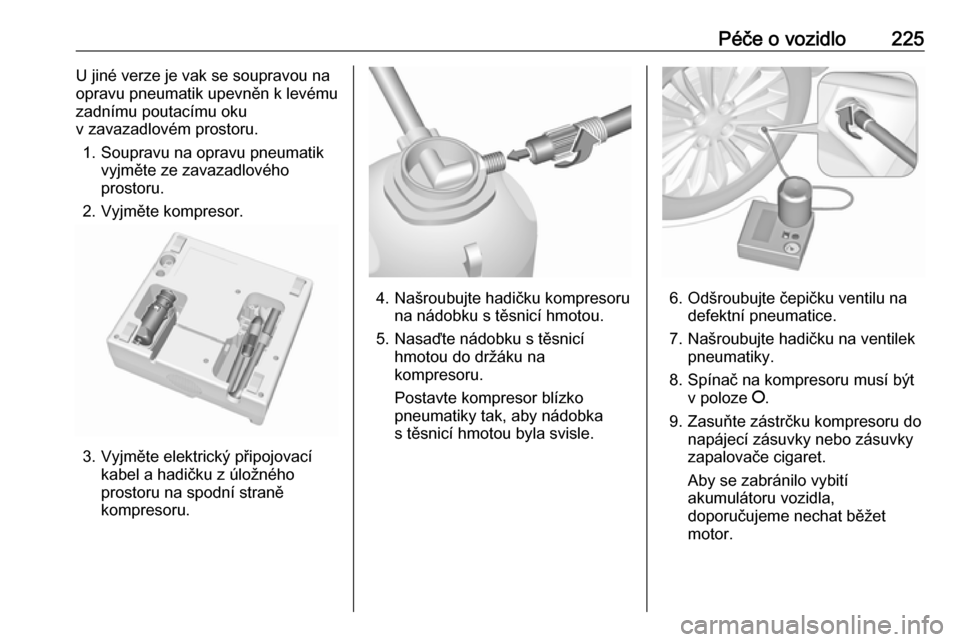

1. Soupravu na opravu pneumatik vyjměte ze zavazadlového
prostoru.
2. Vyjměte kompresor.
3. Vyjměte elektrický připojovací kabel a hadičku z úložného
prostoru na spodní straně
kompresoru.
4. Našroubujte hadičku kompresoru na nádobku s těsnicí hmotou.
5. Nasaďte nádobku s těsnicí hmotou do držáku na
kompresoru.
Postavte kompresor blízko
pneumatiky tak, aby nádobka
s těsnicí hmotou byla svisle.6. Odšroubujte čepičku ventilu na defektní pneumatice.

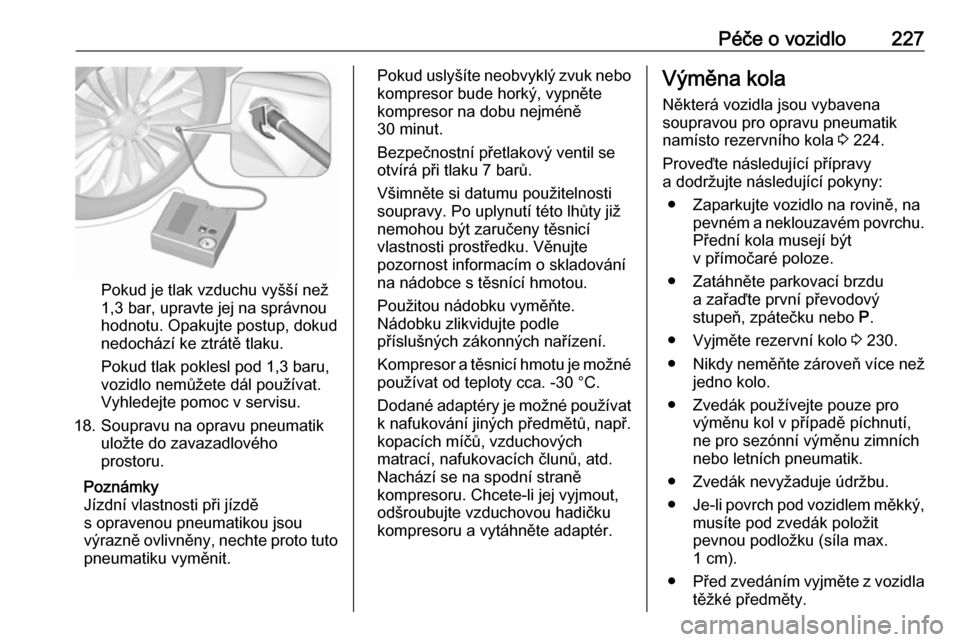

7. Našroubujte hadičku na ventilek pneumatiky.
8. Spínač na kompresoru musí být v poloze J.
9. Zasuňte zástrčku kompresoru do napájecí zásuvky nebo zásuvky
zapalovače cigaret.
Aby se zabránilo vybití
akumulátoru vozidla,
doporučujeme nechat běžet
motor.

226Péče o vozidlo

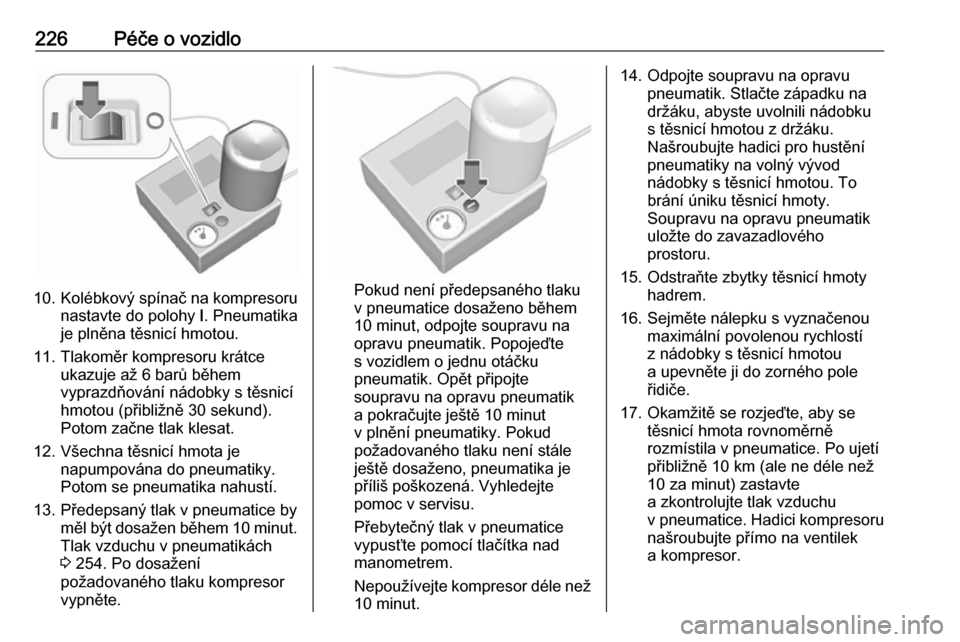

10. Kolébkový spínač na kompresorunastavte do polohy I. Pneumatika
je plněna těsnicí hmotou.
11. Tlakoměr kompresoru krátce ukazuje až 6 barů během
vyprazdňování nádobky s těsnicí
hmotou (přibližně 30 sekund).
Potom začne tlak klesat.
12. Všechna těsnicí hmota je napumpována do pneumatiky.
Potom se pneumatika nahustí.
13. Předepsaný tlak v pneumatice by měl být dosažen během 10 minut .
Tlak vzduchu v pneumatikách
3 254. Po dosažení
požadovaného tlaku kompresor
vypněte.Pokud není předepsaného tlaku
v pneumatice dosaženo během
10 minut, odpojte soupravu na
opravu pneumatik. Popojeďte
s vozidlem o jednu otáčku
pneumatik. Opět připojte
soupravu na opravu pneumatik
a pokračujte ještě 10 minut
v plnění pneumatiky. Pokud požadovaného tlaku není stále
ještě dosaženo, pneumatika je
příliš poškozená. Vyhledejte pomoc v servisu.
Přebytečný tlak v pneumatice
vypusťte pomocí tlačítka nad
manometrem.
Nepoužívejte kompresor déle než 10 minut.
14. Odpojte soupravu na opravu pneumatik. Stlačte západku na
držáku, abyste uvolnili nádobku
s těsnicí hmotou z držáku.
Našroubujte hadici pro hustění
pneumatiky na volný vývod
nádobky s těsnicí hmotou. To
brání úniku těsnicí hmoty.
Soupravu na opravu pneumatik
uložte do zavazadlového
prostoru.
15. Odstraňte zbytky těsnicí hmoty hadrem.
16. Sejměte nálepku s vyznačenou maximální povolenou rychlostí
z nádobky s těsnicí hmotou
a upevněte ji do zorného pole
řidiče.
17. Okamžitě se rozjeďte, aby se těsnicí hmota rovnoměrně
rozmístila v pneumatice. Po ujetí
přibližně 10 km (ale ne déle než
10 za minut) zastavte
a zkontrolujte tlak vzduchu
v pneumatice. Hadici kompresoru našroubujte přímo na ventilek
a kompresor.

Péče o vozidlo227
Pokud je tlak vzduchu vyšší než
1,3 bar, upravte jej na správnou
hodnotu. Opakujte postup, dokud
nedochází ke ztrátě tlaku.
Pokud tlak poklesl pod 1,3 baru,
vozidlo nemůžete dál používat.
Vyhledejte pomoc v servisu.
18. Soupravu na opravu pneumatik uložte do zavazadlového
prostoru.
Poznámky
Jízdní vlastnosti při jízdě
s opravenou pneumatikou jsou
výrazně ovlivněny, nechte proto tuto
pneumatiku vyměnit.
Pokud uslyšíte neobvyklý zvuk nebo kompresor bude horký, vypněte
kompresor na dobu nejméně
30 minut.
Bezpečnostní přetlakový ventil se
otvírá při tlaku 7 barů.
Všimněte si datumu použitelnosti
soupravy. Po uplynutí této lhůty již
nemohou být zaručeny těsnicí
vlastnosti prostředku. Věnujte
pozornost informacím o skladování
na nádobce s těsnící hmotou.
Použitou nádobku vyměňte.
Nádobku zlikvidujte podle
příslušných zákonných nařízení.
Kompresor a těsnicí hmotu je možné
používat od teploty cca. -30 °C.
Dodané adaptéry je možné používat
k nafukování jiných předmětů, např.
kopacích míčů, vzduchových
matrací, nafukovacích člunů, atd.
Nachází se na spodní straně
kompresoru. Chcete-li jej vyjmout,
odšroubujte vzduchovou hadičku
kompresoru a vytáhněte adaptér.Výměna kola
Některá vozidla jsou vybavena
soupravou pro opravu pneumatik
namísto rezervního kola 3 224.
Proveďte následující přípravy
a dodržujte následující pokyny:
● Zaparkujte vozidlo na rovině, na pevném a neklouzavém povrchu.
Přední kola musejí být
v přímočaré poloze.
● Zatáhněte parkovací brzdu a zařaďte první převodový
stupeň, zpátečku nebo P.
● Vyjměte rezervní kolo 3 230.
● Nikdy neměňte zároveň více než
jedno kolo.
● Zvedák používejte pouze pro výměnu kol v případě píchnutí,
ne pro sezónní výměnu zimních
nebo letních pneumatik.
● Zvedák nevyžaduje údržbu.
● Je-li povrch pod vozidlem měkký,
musíte pod zvedák položit
pevnou podložku (síla max.
1 cm).
● Před zvedáním vyjměte z vozidla
těžké předměty.

228Péče o vozidlo● Ve vozidle, které je zvedáno,nesmějí být žádné osoby ani
zvířata.
● Nikdy nepracujte pod vozidlem na zvedáku.
● Nestartujte vozidlo, pokud je zvednuté na zvedáku.
● Před namontováním kola vyčistěte kolové matice a závity
čistým hadříkem.9 Varování
Nemažte kolové šrouby, kolové
matice a kužel kolových matic.
1. Uvolněte kryty šroubů kol pomocí šroubováku a demontujte.Stáhněte kryt kola. Nářadí vozidla
3 216.
Ráfky z lehké slitiny: Uvolněte
kryty šroubů kol pomocí
šroubováku a demontujte. Chraňte ozdobný kryt tím, že
umístěte měkkou tkaninu mezi
šroubovák a ráfek z lehké slitiny.
Litinová kola se středovým krytem kolových šroubů: Vložte
a potáhněte vytahovací přípravek
3 216 do prohlubně v emblému
značky a středový kryt
vyklesněte.
2. Pevně nasaďte klíč na kola a ujistěte se, že je správně
nasazen a poté povolte každý
šroub o polovinu otáčky.
Kola mohou být zabezpečena
pojistnými maticemi kol. Pro
uvolnění těchto matic před
nasazením klíče na kola nejdříve
na matici nasaďte adaptér.
Adaptér se nachází v odkládací
schránce.
3. Dbejte na to, aby byl zvedák správně umístěný pod příslušný
bod pro zvedání vozidla.
