OPEL CASCADA 2017 Manuel d'utilisation (in French)

Soins du véhicule23911. Ranger la roue remplacée 3 239,
l'outillage du véhicule 3 224 et
l'adaptateur des écrous de
blocage des roues 3 71.
12. Vérifier la pression de gonflage du
pneu et le couple de serrage des
écrous de roue dès que possible.
Faire remplacer ou réparer le pneu
défectueux dès que possible.

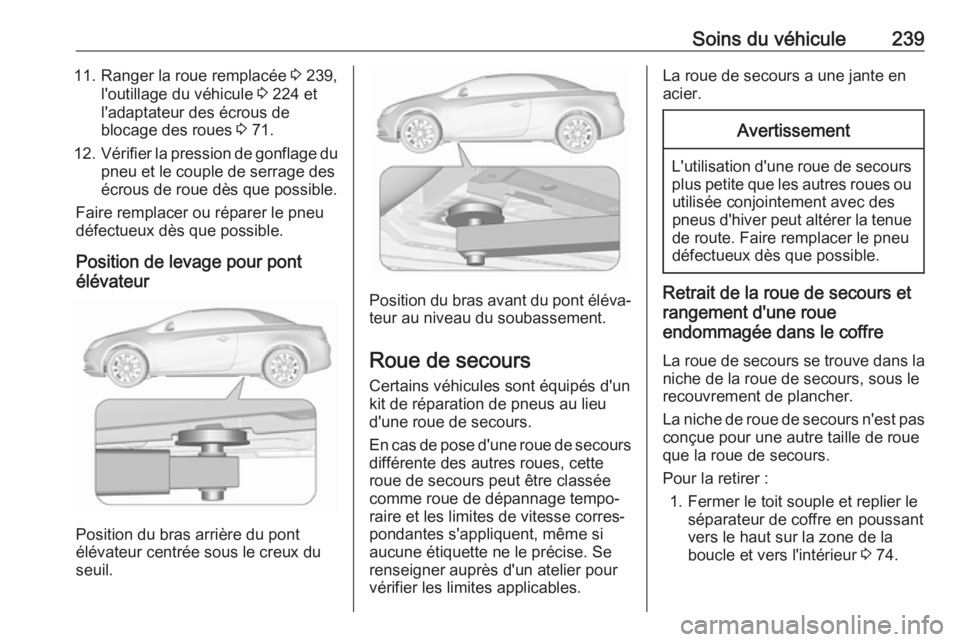

Position de levage pour pont
élévateur
Position du bras arrière du pont
élévateur centrée sous le creux du
seuil.
Position du bras avant du pont éléva‐ teur au niveau du soubassement.
Roue de secours Certains véhicules sont équipés d'un
kit de réparation de pneus au lieu
d'une roue de secours.
En cas de pose d'une roue de secours différente des autres roues, cette
roue de secours peut être classée
comme roue de dépannage tempo‐
raire et les limites de vitesse corres‐
pondantes s'appliquent, même si
aucune étiquette ne le précise. Se
renseigner auprès d'un atelier pour
vérifier les limites applicables.
La roue de secours a une jante en
acier.Avertissement
L'utilisation d'une roue de secours
plus petite que les autres roues ou utilisée conjointement avec des
pneus d'hiver peut altérer la tenue de route. Faire remplacer le pneu
défectueux dès que possible.
Retrait de la roue de secours et
rangement d'une roue
endommagée dans le coffre
La roue de secours se trouve dans la
niche de la roue de secours, sous le
recouvrement de plancher.
La niche de roue de secours n'est pas conçue pour une autre taille de roue
que la roue de secours.
Pour la retirer : 1. Fermer le toit souple et replier le séparateur de coffre en poussant
vers le haut sur la zone de la
boucle et vers l'intérieur 3 74.

240Soins du véhicule

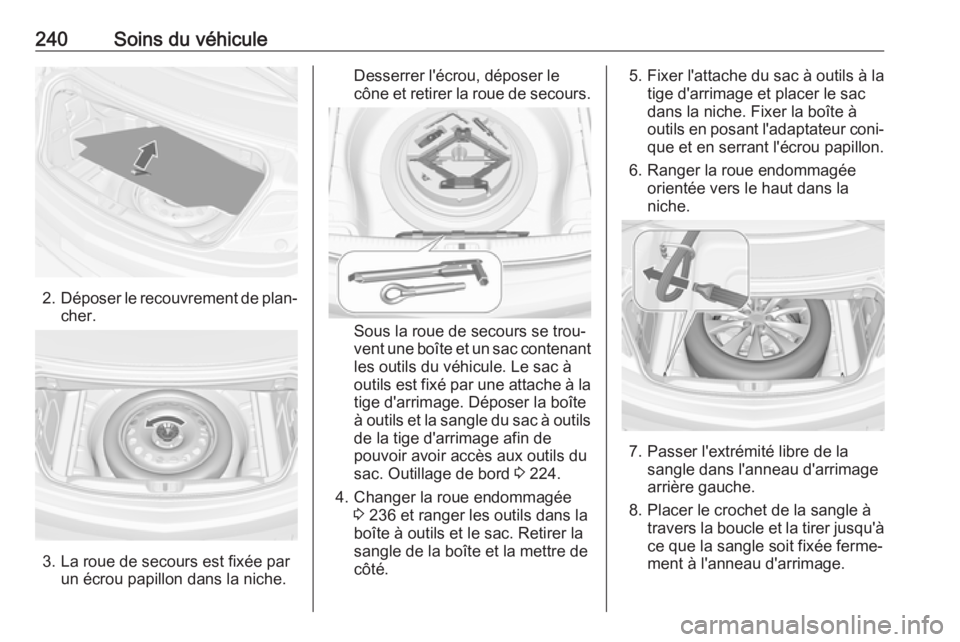

2.Déposer le recouvrement de plan‐
cher.
3. La roue de secours est fixée par un écrou papillon dans la niche.
Desserrer l'écrou, déposer le
cône et retirer la roue de secours.
Sous la roue de secours se trou‐
vent une boîte et un sac contenant
les outils du véhicule. Le sac à
outils est fixé par une attache à la tige d'arrimage. Déposer la boîte
à outils et la sangle du sac à outils de la tige d'arrimage afin de
pouvoir avoir accès aux outils du
sac. Outillage de bord 3 224.
4. Changer la roue endommagée 3 236 et ranger les outils dans la
boîte à outils et le sac. Retirer la
sangle de la boîte et la mettre de
côté.
5. Fixer l'attache du sac à outils à la tige d'arrimage et placer le sac
dans la niche. Fixer la boîte à
outils en posant l'adaptateur coni‐
que et en serrant l'écrou papillon.
6. Ranger la roue endommagée orientée vers le haut dans la
niche.
7. Passer l'extrémité libre de la sangle dans l'anneau d'arrimage
arrière gauche.
8. Placer le crochet de la sangle à travers la boucle et la tirer jusqu'à
ce que la sangle soit fixée ferme‐ ment à l'anneau d'arrimage.

Soins du véhicule241
9. Faire passer la sangle entre lesrayons de la roue, comme illustré.
10. Introduire le crochet dans l'an‐ neau d'arrimage arrière droit.
11. Serrer la sangle et la bloquer à l'aide de l'attache.
12. Placer le recouvrement de plan‐ cher par dessus la roue endom‐
magée.
13. Le cas échéant, fixer la barre d'at‐
telage dans le sac à un anneau
d'arrimage dans le coffre.
14. Déployer le séparateur de coffre avant d'ouvrir le toit souple.
Ranger la roue de secours dans
la niche une fois que la roue
endommagée a été remplacée
1. Fermer le toit souple et replier le séparateur de coffre.
2. Déposer le recouvrement de plan‐
cher, desserrer et déposer l'écrou
papillon et le cône.
3. Ranger les outils dans la boîte à outils et le sac.
4. Placer la roue de secours tournée
vers le haut dans la niche.
5. Insérer et tourner le cône excen‐ trique dans le creux de la roue de
secours de manière à ce que la
roue soit positionnée le plus
possible vers l'avant. Fixer la roue en tournant l'écrou papillon dans
le sens horaire.
6. Insérer et fermer le recouvrement
de plancher.9 Attention
Si un cric, une roue ou un autre
équipement est rangé dans le
coffre, mais sans être correcte‐
ment attaché, il peut provoquer de
graves blessures. Lors d'un arrêt
brutal ou d'une collision, les objets
non arrimés peuvent blesser les
occupants ou endommager le
chargement ou le véhicule.
Toujours ranger le cric et les outils
dans leur compartiment de range‐ ment respectif et les attacher.
Une roue endommagée rangée
dans le coffre doit toujours être
fixée grâce à la sangle.

242Soins du véhiculeRoue de secours temporaireAvertissement
L'utilisation d'une roue de secours
plus petite que les autres roues ou conjointement avec des pneus
d'hiver peut altérer la tenue de
route. Faire remplacer le pneu
défectueux dès que possible.
Ne monter qu'une seule roue de
dépannage temporaire. Ne pas rouler
à plus de 80 km/h. Rouler lentement
dans les virages. Ne pas utiliser
pendant une période prolongée.
Si le véhicule a une crevaison à l'ar‐
rière lors du remorquage d'un autre
véhicule, monter la roue de dépan‐
nage temporaire à l'avant et la roue
de plein format à l'arrière.
Chaînes à neige 3 233.
Roue de secours avec pneu à sens de roulement imposé
Monter les pneus à sens de roule‐
ment imposé de sorte qu'ils roulent
dans le sens de la marche. Le sens
de rotation est reconnaissable à un
symbole (par exemple une flèche)
placé sur le flanc du pneu.
En cas de roues montées dans le
sens contraire de la marche, respec‐
ter ce qui suit :
● La tenue de route peut être alté‐ rée. Faire remplacer ou réparer le
pneu défectueux dès que
possible et le poser à la place de la roue de secours.
● Par temps de pluie et neige, conduire extrêmement prudem‐
ment.Démarrage par câbles
auxiliaires
Ne jamais démarrer à l'aide d'un char‐
geur rapide.
Lorsque la batterie d'un véhicule est
déchargée, démarrer le moteur à
l'aide de câbles auxiliaires de démar‐ rage et de la batterie d'un autre
véhicule.9 Attention
Le démarrage avec des câbles
auxiliaires de démarrage doit être
effectué avec la plus grande
prudence. Tout non-respect des instructions suivantes peut entraî‐
ner des accidents ou des dégâts
par explosion des batteries, ainsi
que des dommages aux circuits électriques des deux véhicules.

Soins du véhicule2439Attention
Éviter les contacts avec les yeux,
la peau, les tissus et les surfaces peintes. Le liquide de batterie
contient de l'acide sulfurique qui
peut provoquer des blessures et
des dégâts en cas de contact
direct.
● Pas de flamme nue ni d'étincelles
à proximité de la batterie.
● Une batterie déchargée peut commencer à geler à une tempé‐rature de 0 °C. Dégeler la batterie
gelée avant de raccorder les câbles de démarrage.
● Pour travailler à proximité de la batterie, porter des lunettes et
des vêtements de protection.
● Utiliser une batterie de démar‐ rage de même tension (12 volts ).
Sa capacité (Ah) ne doit pas être trop inférieure à celle de la batte‐
rie déchargée.
● Utiliser des câbles auxiliaires de démarrage avec pinces-crocodi‐
les isolées et présentant une
section d'au moins 16 mm 2
et de
25 mm 2
pour les moteurs diesel.
● Ne pas débrancher la batterie déchargée du réseau de bord.
● Arrêter les appareils électriques non indispensables.
● Pendant le démarrage par câbles
auxiliaires, ne pas se pencher sur la batterie.
● Veiller à ce que les pinces- crocodiles des câbles auxiliaires
de démarrage ne se touchent
pas.
● Les véhicules ne doivent pas se toucher pendant le démarrage àl'aide des câbles auxiliaires.
● Serrer le frein de stationnement, placer la boîte manuelle au point
mort ou la boîte automatique en
position P.
● Ouvrir les capuchons de protec‐ tion de la borne positive des deuxbatteries.

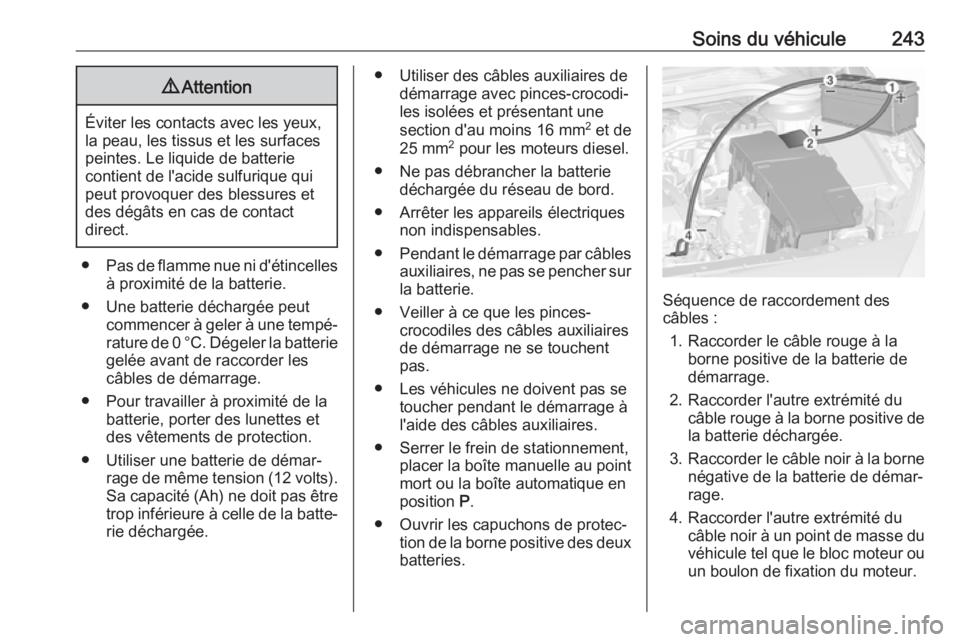

Séquence de raccordement des
câbles :
1. Raccorder le câble rouge à la borne positive de la batterie de
démarrage.
2. Raccorder l'autre extrémité du câble rouge à la borne positive de
la batterie déchargée.
3. Raccorder le câble noir à la borne
négative de la batterie de démar‐
rage.
4. Raccorder l'autre extrémité du câble noir à un point de masse duvéhicule tel que le bloc moteur ouun boulon de fixation du moteur.

244Soins du véhiculeEffectuer le branchement aussi
loin que possible de la batterie
déchargée et en tout état de
cause à plus de 60 cm.
Placer les câbles de sorte qu'ils ne
puissent pas être happés par des
pièces en mouvement dans le
compartiment moteur.
Démarrage du moteur : 1. Mettre en marche le moteur du véhicule procurant le courant.
2. Au bout de 5 minutes, démarrer l'autre moteur. Les tentatives de
démarrages ne doivent pas
dépasser 15 secondes avec un
intervalle de 1 minute entre elles.
3. Faire tourner les deux moteurs pendant environ 3 minutes au
ralenti avec les câbles branchés.
4. Allumer les consommateurs élec‐ triques (par exemple phares,
lunette arrière chauffante) sur le
véhicule prenant le courant.
5. Le retrait des câbles se fait exac‐ tement dans l'ordre inverse de

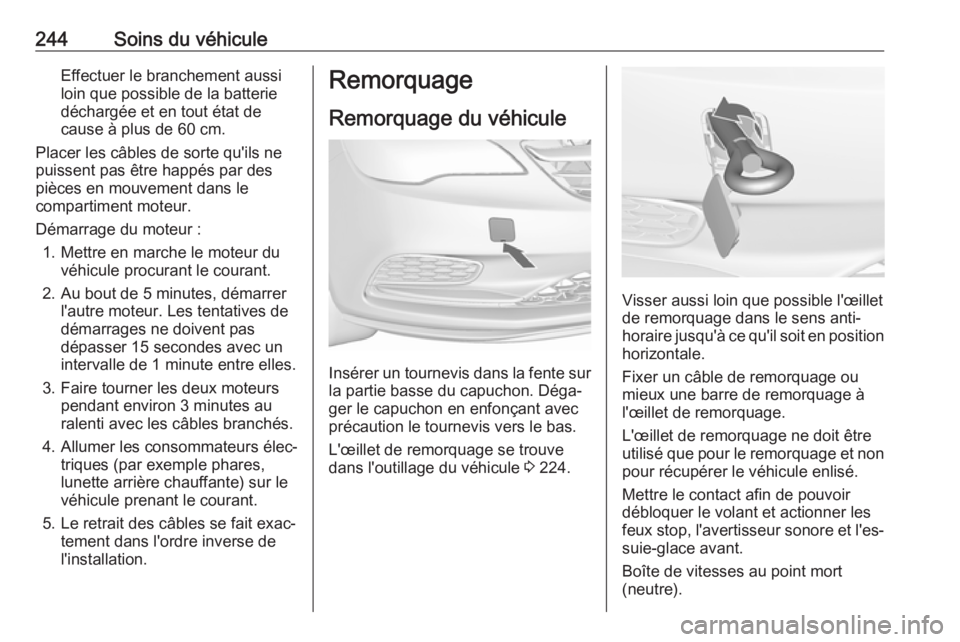

l'installation.Remorquage
Remorquage du véhicule
Insérer un tournevis dans la fente sur
la partie basse du capuchon. Déga‐
ger le capuchon en enfonçant avec précaution le tournevis vers le bas.
L'œillet de remorquage se trouve
dans l'outillage du véhicule 3 224.
Visser aussi loin que possible l'œillet
de remorquage dans le sens anti-
horaire jusqu'à ce qu'il soit en position horizontale.
Fixer un câble de remorquage ou mieux une barre de remorquage à
l'œillet de remorquage.
L'œillet de remorquage ne doit être
utilisé que pour le remorquage et non
pour récupérer le véhicule enlisé.
Mettre le contact afin de pouvoir débloquer le volant et actionner lesfeux stop, l'avertisseur sonore et l'es‐ suie-glace avant.
Boîte de vitesses au point mort
(neutre).

Soins du véhicule245Avertissement
Démarrer lentement. Ne pasconduire par à-coups. Des forces
de traction trop importantes
peuvent endommager les véhicu‐
les.
Quand le moteur est arrêté, le frei‐
nage et la direction nécessitent de
plus grands efforts.
Activer le système de recyclage de
l'air et fermer les vitres afin d'éviter
toute pénétration des gaz d'échappe‐
ment du véhicule tracteur lorsque le
toit souple est fermé.
Véhicules avec boîte automatique :
Le véhicule doit être remorqué dans
le sens de la marche, mais sans
dépasser une vitesse de 80 km/h et
une distance de 100 km. Dans tous
les autres cas et quand la boîte de
vitesses est défaillante, l'essieu avant doit être soulevé du sol.
Prendre contact avec un atelier.
Après le remorquage, dévisser l'œil‐
let de remorquage en le tournant
dans le sens horaire.
Introduire le capuchon sur le haut et
l'encliqueter vers le bas.
Remorquage d'un autre véhicule
Insérer un tournevis dans la fente sur
la partie basse courbe du capuchon.
Dégager le capuchon en enfonçant avec précaution le tournevis vers lebas.
L'œillet de remorquage se trouve
dans l'outillage du véhicule 3 224.
Visser aussi loin que possible l'œillet
de remorquage dans le sens anti-
horaire jusqu'à ce qu'il soit en position horizontale.
L'anneau d'arrimage situé à l'arrière
sous le véhicule ne doit en aucun cas
être utilisé comme œillet de remor‐
quage.
Fixer un câble de remorquage ou
mieux une barre de remorquage à
l'œillet de remorquage.
L'œillet de remorquage ne doit être
utilisé que pour le remorquage et non pour récupérer un véhicule enlisé.

246Soins du véhiculeAvertissement
Démarrer lentement. Ne pasconduire par à-coups. Des forces
de traction trop importantes
peuvent endommager les véhicu‐
les.
Après le remorquage, dévisser l'œil‐
let de remorquage en le tournant
dans le sens horaire.
Introduire le capuchon sur le haut et
l'encliqueter vers le bas.
Soins extérieurs et
intérieurs
Entretien extérieur
Serrures
Les serrures sont lubrifiées en usine
en utilisant une graisse pour barillets
de haute qualité. N'utiliser des
produits dégivrants que si cela est
absolument nécessaire car leur effet
dégraissant entrave le fonctionne‐
ment des barillets. Après avoir utilisé
un produit dégivrant, faire regraisser
les barillets par un atelier.
Lavage
La peinture du véhicule est exposée
aux conditions environnementales ;
laver dès lors régulièrement le
véhicule.
En cas d'utilisation de stations de
lavage automatiques, nous préconi‐
sons celles utilisant des brosses texti‐
les et un programme sans ajout de
cire.Lors d'un lavage à la main, utiliser de
l'eau claire et une brosse souple, en
nettoyant dans le sens du grain du
textile.
Ne jamais utiliser un appareil de
nettoyage à jet de vapeur ou jet haute
pression sur le toit souple ou le
compartiment moteur.
Lustrer régulièrement les pièces pein‐ tes du véhicule.
Éliminer immédiatement les fientes,
les insectes morts, les résines, le
pollen, etc. car ils contiennent des
composants corrosifs qui peuvent
endommager la peinture et le tissu.
En cas de passage à la station de
lavage, suivre les instructions du
fabricant. L'essuie-glace avant doit
être désactivé. Déposer l'antenne
supplémentaire et les accessoires
externes.
En cas de lavage à la main, rincer
abondamment les parties intérieures
des passages de roue.
Nettoyer à fond les rebords et replis
intérieurs des portes, le capot ainsi
que les parties de la carrosserie qu'ils
recouvrent.

Soins du véhicule247Nettoyer les moulures en métal bril‐
lant avec une solution de nettoyage
homologuée pour l'aluminium afin
d’éviter tout dommage.Avertissement
Toujours utiliser un produit de
nettoyage dont le pH est compris
entre quatre et neuf.
Ne pas utiliser de produits de
nettoyage sur des surfaces
brûlantes.
Avertissement
Après un lavage ou un nettoyage,
le toit souple doit être complète‐
ment séché avant de pouvoir l'ou‐
vrir. Si un toit souple humide reste
ouvert pendant une période
prolongée, il pourrait être endom‐
magé par des traces d'eau et des
moisissures.
Lors d'un nettoyage à l'aide d'un
appareil à jet haute pression, mainte‐
nir une distance minimum de 30 cm
par rapport à l'emblème de marque
pour éviter tout déverrouillage intem‐
pestif.
Rincer abondamment le véhicule et
l'essuyer à la peau de chamois.
Rincer la peau de chamois. Utiliser
des peaux de chamois différentes
pour les surfaces peintes et pour les
surfaces vitrées : des résidus de cire
sur les vitres altèrent la vision.
Faire graisser les charnières de
toutes les portes par un atelier.
Ne pas éliminer les taches de
goudron avec des objets durs. Utiliser
un spray éliminant le goudron sur les
surfaces peintes.
Éclairage extérieur Les lentilles des phares et des autreslampes sont en plastique. Ne pas utili‐
ser de produits abrasifs ou corrosifs
ni de grattoirs et ne pas effectuer de
nettoyage à sec.Polissage et lustrage
Lustrer régulièrement les pièces pein‐ tes du véhicule (au plus tard quand
l'eau ne perle plus). Sinon, la peinture
va se dessécher.
Un polissage n'est rendu nécessaire que lorsque la peinture est souillée
par des substances solides ou a pris
un aspect mat et perdu son éclat.
Le produit autopolish aux silicones
forme aussitôt un film protecteur,
dispensant ainsi du lustrage.
Le toit souple et les pièces de caté‐
gorie en plastique ne doivent pas être traités à la cire ou avec des agents de
polissage.
Vitres et balais d'essuie-glaces
avant
Nettoyer à l'aide d'un chiffon doux
non pelucheux ou d'une peau de chamois avec du produit de
nettoyage pour vitres et du produit
d'élimination des insectes.
Lors du nettoyage de la vitre arrière
depuis l'intérieur, toujours passer le
chiffon parallèlement à l'élément de
chauffage pour éviter tout dommage.

248Soins du véhiculeUtiliser un grattoir à arêtes vives pouréliminer le givre (la glace) de façon
mécanique. Appuyer le grattoir
fermement sur la vitre afin que la
crasse ne puisse pas passer en
dessous et rayer ainsi la vitre.
Retirer les résidus de saleté des
balais d'essuie-glaces salis à l'aide
d'un chiffon doux et d'un nettoyant
pour vitres. S'assurer également de
bien retirer tous les résidus de cire,
insectes et autres de la vitre.
Les résidus de glace, la pollution et
les balayages répétés sur des vitres
sèches peuvent endommager, voire
casser les balais d'essuie-glace.
Roues et pneus
Ne pas utiliser de nettoyeurs à haute
pression.
Nettoyer des jantes avec un nettoyant pour jantes à pH neutre.
Les jantes sont peintes et peuvent
être nettoyées avec les mêmes
produits que la carrosserie.Dégâts à la peinture
Corriger les petits dégâts de peinture
avec un crayon de retouche avant
que la rouille ne se forme. Les grands
dégâts de peinture ou la rouille
doivent être réparés par un atelier.
SoubassementLe soubassement est partiellement
revêtu de PVC ou d'une couche de
cire de protection permanente dans
les zones les plus critiques.
Vérifier le soubassement après son
lavage et le faire cirer le cas échéant.
Les matériaux en bitume caoutchouc
peuvent abîmer la couche de PVC.
Faire effectuer les travaux au soubas‐
sement par un atelier.
De préférence, laver le soubasse‐
ment au début et à la fin de l'hiver et
faire vérifier la couche de cire de
protection.
Dispositif d'attelage
Ne pas nettoyer la barre d'attelage
avec un jet de vapeur ou haute pres‐
sion.Entretien intérieur
Intérieur et garnitures
Ne nettoyer l'habitacle, y compris le
revêtement de tableau de bord et les
revêtements qu'à l'aide d'un chiffon
sec ou de produit de nettoyage inté‐
rieur.
Nettoyer les garnitures en cuir à l'eau propre et avec un chiffon doux. Pour
les taches tenaces, utiliser un produit
d'entretien pour cuir.
Nettoyer le combiné d'instruments et
les écrans uniquement avec un chif‐
fon doux humide. Le cas échéant,
utiliser une solution savonneuse douce.
Les garnitures en tissu se nettoient le mieux à l'aspirateur et à la brosse.
Pour éliminer les taches, utiliser un
produit de nettoyage pour tissu.
Il se peut que les tissus ne soient pas
grand teint. Cela peut provoquer des
décolorations visibles, notamment
sur les garnitures de couleur claire.
Éliminer les taches et les décolora‐
tions dès que possible.
