OPEL CASCADA 2017 Sürücü El Kitabı (in Turkish)

Göstergeler ve kumanda birimleri79Göstergeler ve
kumanda birimleriKumanda birimleri ........................80
Direksiyon ayarı .........................80
Direksiyondaki kumanda tuşları ........................................ 80
Isıtmalı direksiyon ......................80
Korna ......................................... 81
Ön cam silecekleri ve yıkama sistemi ...................................... 81
Dış hava sıcaklığı ......................83
Saat ........................................... 84
Aksesuar prizleri ........................85
Çakmak ..................................... 86
Küllükler ..................................... 86
İkaz lambaları, ekran gösterge‐
leri ve kontrol lambaları ................87
Göstergeler ................................ 87
Kilometre saati ........................... 87
Kilometre sayacı ........................87
Seyir kilometre sayacı ...............87
Motor devir saati ........................88
Yakıt göstergesi .........................88
Motor soğutma sıvısı sıcaklık göstergesi ................................. 88
Servis ekranı ............................. 89Kontrol lambaları.......................90
Dönüş sinyalleri ......................... 91
Emniyet kemeri takma uyarısı ...91
Hava yastığı, kemer gerdiriciler ve koruyucu çubuklar ...............91
Hava yastığının devre dışı bırakılması ................................ 92
Ateşleme sistemi .......................92
Arıza gösterge lambası .............92
Fren ve debriyaj sistemi ............92
Pedalı çalıştırın .......................... 93
Elektrikli park freni .....................93
Elektrikli park freninde arıza ......93
Anti blokaj fren sistemi (ABS) ....93
Vites yükseltme ......................... 94
Servo direksiyon ........................94
Şerit değiştirme uyarısı ..............94
Elektronik Stabilite Kontrolü kapalı ........................................ 94
Elektronik stabilite kontrolü ve çekiş kontrol sistemi .................94
Çekiş kontrol sistemi kapalı .......94
Ön ısıtma ................................... 94
Dizel partikül filtresi ...................95
AdBlue ....................................... 95
Lastik basıncı kontrol sistemi ....95
Motor yağ basıncı ......................95
Düşük yakıt seviyesi ..................96
Elektronik şifreli devre kesici (Immobilizer) ............................. 96Dış aydınlatma .......................... 96
Uzun huzmeli far .......................96
Uzun huzmeli far asistanı ..........96
Sürüşe duyarlı ön farlar (AFL) ...96
Sis farı ....................................... 97
Arka sis lambası ........................97
Hız Sabitleme Sistemi (Cruise control) ..................................... 97
Önde araç tespit edildi ...............97
Kapı açık ................................... 97
Bilgi ekranı ................................... 97
Sürücü bilgi sistemi ...................97
Grafik bilgi ekranı, Renkli bilgi ekranı ..................................... 102
Araç mesajları ............................ 104
Uyarı sesleri ............................ 105
Pil gücü .................................... 105
Araç ayarlarının
kişiselleştirilmesi .......................106
Telematik hizmeti .......................110
OnStar ..................................... 110

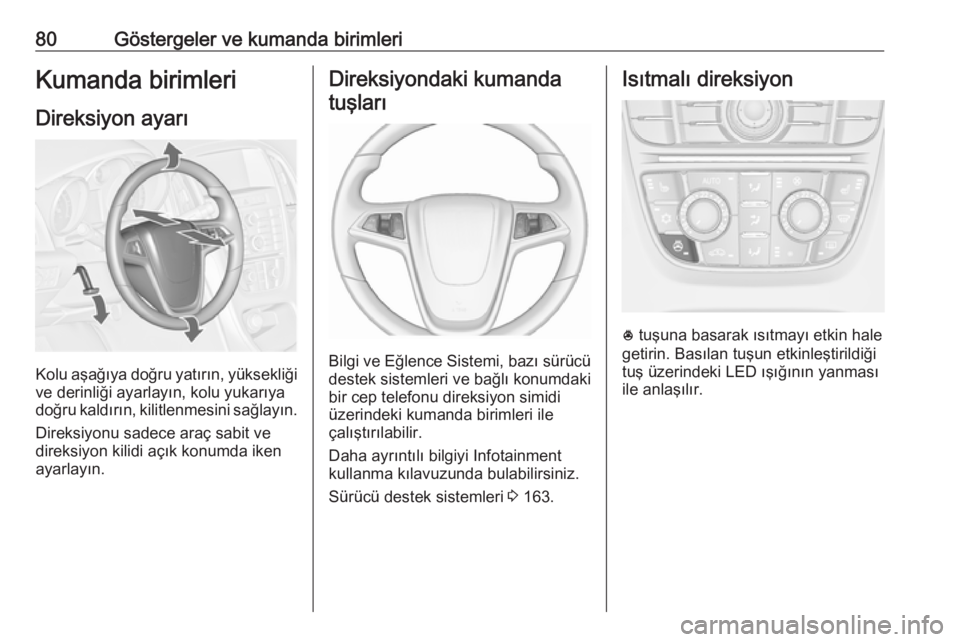

80Göstergeler ve kumanda birimleriKumanda birimleri
Direksiyon ayarı
Kolu aşağıya doğru yatırın, yüksekliği ve derinliği ayarlayın, kolu yukarıya
doğru kaldırın, kilitlenmesini sağlayın.
Direksiyonu sadece araç sabit ve
direksiyon kilidi açık konumda iken
ayarlayın.
Direksiyondaki kumanda
tuşları
Bilgi ve Eğlence Sistemi, bazı sürücü destek sistemleri ve bağlı konumdaki
bir cep telefonu direksiyon simidi
üzerindeki kumanda birimleri ile
çalıştırılabilir.
Daha ayrıntılı bilgiyi Infotainment
kullanma kılavuzunda bulabilirsiniz.
Sürücü destek sistemleri 3 163.
Isıtmalı direksiyon
* tuşuna basarak ısıtmayı etkin hale
getirin. Basılan tuşun etkinleştirildiği
tuş üzerindeki LED ışığının yanması
ile anlaşılır.

Göstergeler ve kumanda birimleri81
Direksiyon simidindeki vurgulanmış
tutma yerleri, diğer yerlere göre daha
yüksek sıcaklıkta ve daha hızlı bir
şekilde ısıtılır.
Isıtma, motor çalışırken ve bir
Autostop esnasında gerçekleşir.
Stop-start sistemi 3 143.
Korna
j işareti olan kısma bastırın.
Ön cam silecekleri ve
yıkama sistemi
Ön cam silecekleriHI:hızlıLO:yavaşINT:fasılalı silme
veya
yağmur sensörlü otomatik
silmeOFF:kapalı
Ön cam sileceği kapalı konumdayken
tek bir silme işlemi için kolu aşağıya
doğru 1x konumuna bastırın.

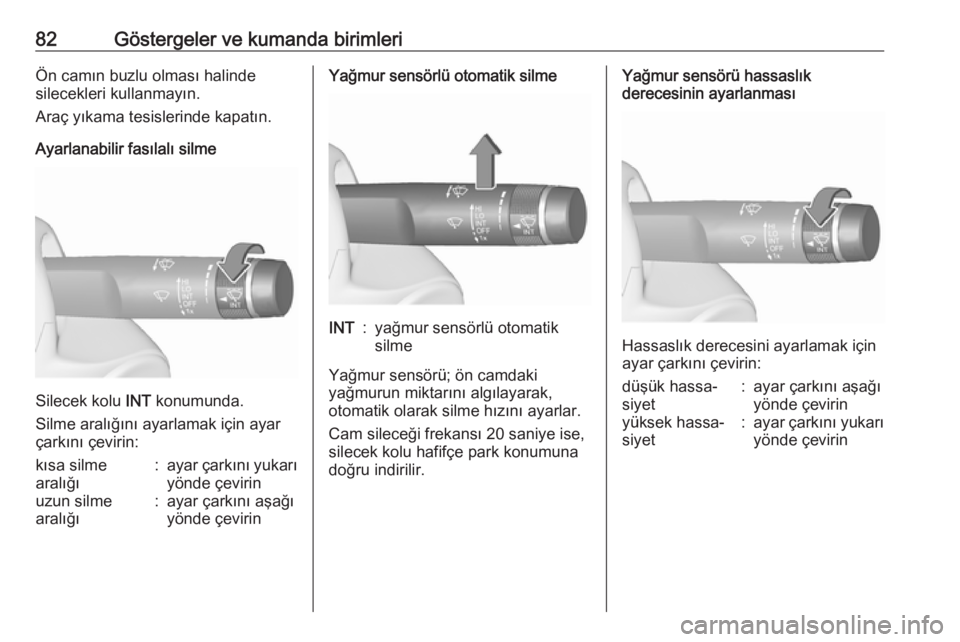

82Göstergeler ve kumanda birimleriÖn camın buzlu olması halinde
silecekleri kullanmayın.
Araç yıkama tesislerinde kapatın.
Ayarlanabilir fasılalı silme
Silecek kolu INT konumunda.
Silme aralığını ayarlamak için ayar
çarkını çevirin:
kısa silme
aralığı:ayar çarkını yukarı
yönde çevirinuzun silme
aralığı:ayar çarkını aşağı
yönde çevirinYağmur sensörlü otomatik silmeINT:yağmur sensörlü otomatik
silme
Yağmur sensörü; ön camdaki
yağmurun miktarını algılayarak,
otomatik olarak silme hızını ayarlar.
Cam sileceği frekansı 20 saniye ise,
silecek kolu hafifçe park konumuna
doğru indirilir.
Yağmur sensörü hassaslık
derecesinin ayarlanması
Hassaslık derecesini ayarlamak için
ayar çarkını çevirin:
düşük hassa‐
siyet:ayar çarkını aşağı
yönde çevirinyüksek hassa‐
siyet:ayar çarkını yukarı
yönde çevirin

Göstergeler ve kumanda birimleri83

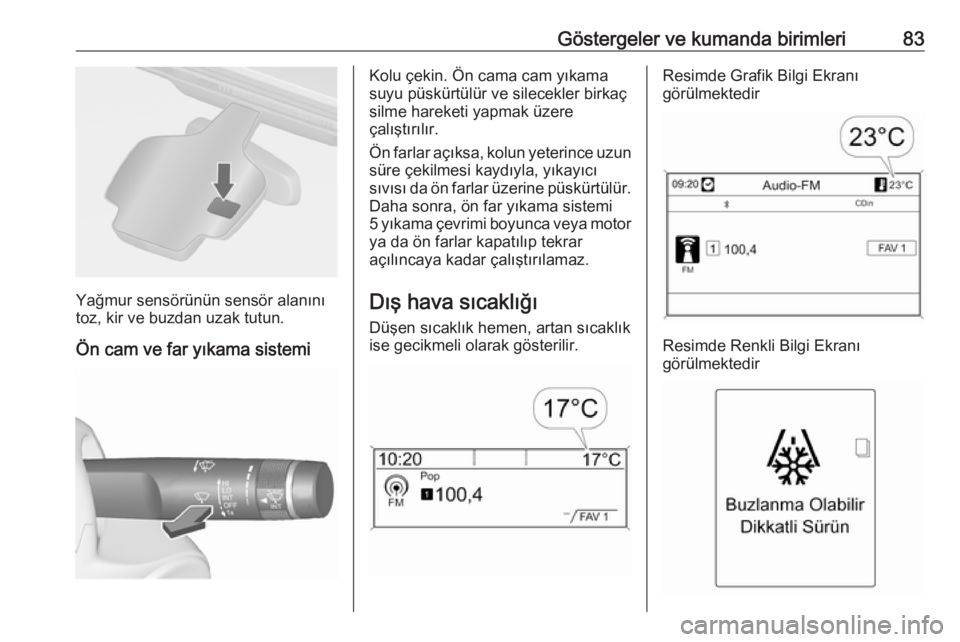

Yağmur sensörünün sensör alanını
toz, kir ve buzdan uzak tutun.
Ön cam ve far yıkama sistemi
Kolu çekin. Ön cama cam yıkama
suyu püskürtülür ve silecekler birkaç
silme hareketi yapmak üzere
çalıştırılır.
Ön farlar açıksa, kolun yeterince uzun
süre çekilmesi kaydıyla, yıkayıcı
sıvısı da ön farlar üzerine püskürtülür.
Daha sonra, ön far yıkama sistemi
5 yıkama çevrimi boyunca veya motor ya da ön farlar kapatılıp tekrar
açılıncaya kadar çalıştırılamaz.
Dış hava sıcaklığı Düşen sıcaklık hemen, artan sıcaklık
ise gecikmeli olarak gösterilir.Resimde Grafik Bilgi Ekranı
görülmektedir
Resimde Renkli Bilgi Ekranı
görülmektedir

84Göstergeler ve kumanda birimleriDış hava sıcaklığı 3 °C'nin altına
düştüğünde, Sürücü Bilgi Sisteminde
(Driver Information Center) bir uyarı
mesajı görünür.9 Uyarı
Ekranda 0 °C'nin birkaç derece
üzerinde olduğu gösterilmesine
rağmen zeminde buzlanma
oluşmuş olabilir.
Saat
Tarih ve saat bilgi ekranında (Info-
Display) gösterilir.
Saat ve tarih ayarları CD 400plus/CD 400/CD 300
CONFIG tuşuna basın. Ayarlar öğesi
görüntülenir.
Saat Tarih menü noktasını seçiniz.Diğer ayar seçenekleri:
● Saati ayarla: Ekranda
görüntülenen saat bilgisini
değiştirir.
● Tarihi ayarla: Ekranda
görüntülenen tarih bilgisini
değiştirir.
● Saat Biçimini Ayarla : Saat bilgisi
gösterimini 12 s ve 24 s arasında
değiştirir.
● Tarih Biçimini Ayarla : Tarih bilgisi
gösterimini AA/GG/YYYY ve
GG.AA.YYYY arasında değiştirir.
●Ekran saati : Ekrandaki saat
göstergesini açar/kapatır.
● RDS saat senkronizasyonu :
Birçok VHF vericisinin RDS
sinyali zamanı otomatik olarak
ayarlar. RDS zaman
senkranizasyonu birkaç dakika
sürebilir. Bazı vericiler doğru
zaman sinyali göndermez. Bu
durumlarda otomatik zaman
ayarlayıcısını kapatmanızı
tavsiye ederiz.
Araç ayarlarının kişiselleştirilmesi
3 106.
Saat ve tarih ayarları Navi 950/Navi 650/CD 600
İlgili alt menüyü görüntülemek için,
Config düğmesine basın ve Saat ve
Tarih menü öğesini seçin.

Göstergeler ve kumanda birimleri85

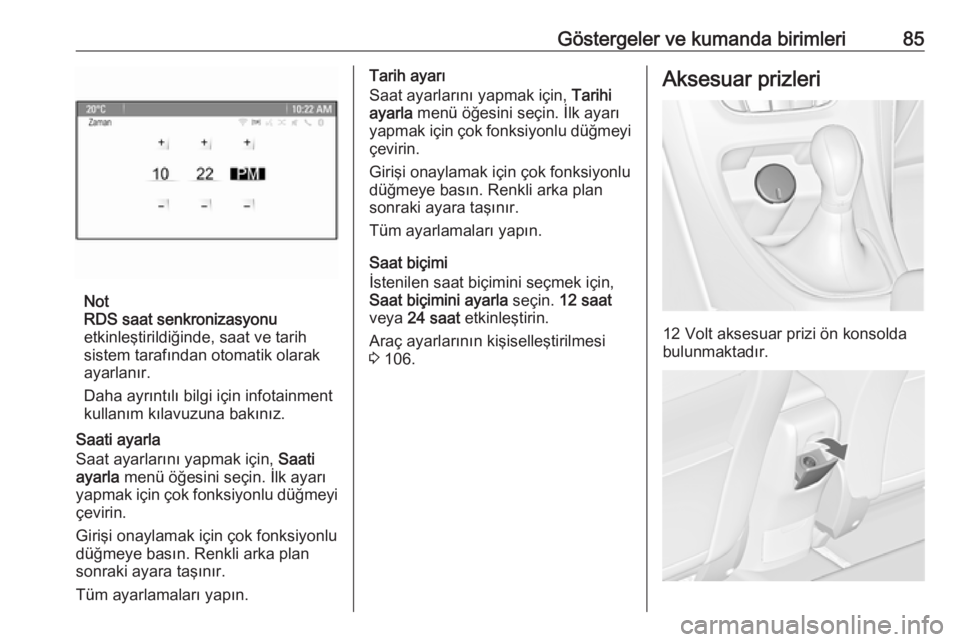

Not
RDS saat senkronizasyonu
etkinleştirildiğinde, saat ve tarih
sistem tarafından otomatik olarak
ayarlanır.
Daha ayrıntılı bilgi için infotainment kullanım kılavuzuna bakınız.
Saati ayarla
Saat ayarlarını yapmak için, Saati
ayarla menü öğesini seçin. İlk ayarı
yapmak için çok fonksiyonlu düğmeyi
çevirin.
Girişi onaylamak için çok fonksiyonlu
düğmeye basın. Renkli arka plan
sonraki ayara taşınır.
Tüm ayarlamaları yapın.
Tarih ayarı
Saat ayarlarını yapmak için, Tarihi
ayarla menü öğesini seçin. İlk ayarı
yapmak için çok fonksiyonlu düğmeyi
çevirin.
Girişi onaylamak için çok fonksiyonlu
düğmeye basın. Renkli arka plan
sonraki ayara taşınır.
Tüm ayarlamaları yapın.
Saat biçimi
İstenilen saat biçimini seçmek için,
Saat biçimini ayarla seçin. 12 saat
veya 24 saat etkinleştirin.
Araç ayarlarının kişiselleştirilmesi 3 106.Aksesuar prizleri
12 Volt aksesuar prizi ön konsolda
bulunmaktadır.

86Göstergeler ve kumanda birimleriBaşka bir 12 Volt aksesuar prizi arkakonsolda bulunmaktadır. Örtüyü
aşağı doğru katlayın.
Prizlere bağlanan elektrikli
aksesuarın maksimum akım çekişi
120 Watt üzerine çıkmamalıdır.
Kontak kapatıldığında aksesuar
prizleri devre dışı bırakılır. Ayrıca araç
akü voltajının düşmesi durumunda da
aksesuar prizleri devre dışı
bırakılırlar.
Bağlanan elektrikli aksesuarların
elektromanyetik dayanıklılığı
DIN VDE 40 839 normuna uygun
olmalıdır.
Şarj cihazı veya akü gibi akım
sağlayıcı aksesuarları bağlamayın.
Uygun olmayan soketleri takarak
prizleri hasara uğratmayın.
Stop-start sistemi 3 143.Çakmak
Çakmak, ön konsolda bulunmaktadır.
Çakmağa bastırın. Rezistansı yeteri
kadar kızdığında çakmak otomatik
olarak atar. Çakmağı yerinden
çıkarın.
Küllükler
Dikkat
Küllüğü sadece kül için kullanın,
içerisine yanıcı artık maddeler
atmayın.
Portatif küllük bardak tutucularına
yerleştirilebilir.

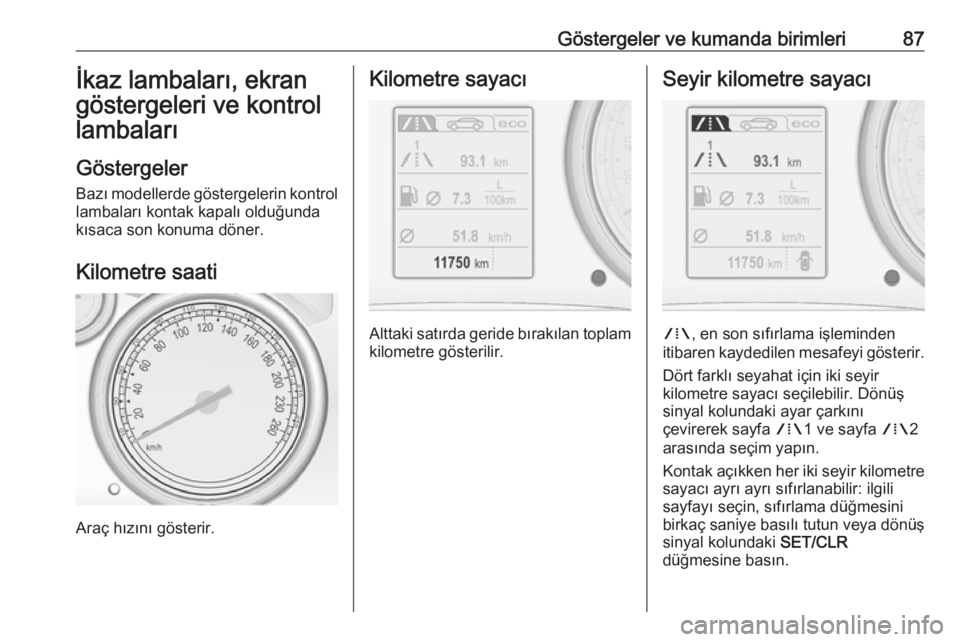

Göstergeler ve kumanda birimleri87İkaz lambaları, ekrangöstergeleri ve kontrollambaları
Göstergeler Bazı modellerde göstergelerin kontrol lambaları kontak kapalı olduğundakısaca son konuma döner.
Kilometre saati
Araç hızını gösterir.
Kilometre sayacı
Alttaki satırda geride bırakılan toplam
kilometre gösterilir.
Seyir kilometre sayacı
W , en son sıfırlama işleminden
itibaren kaydedilen mesafeyi gösterir.
Dört farklı seyahat için iki seyir
kilometre sayacı seçilebilir. Dönüş
sinyal kolundaki ayar çarkını
çevirerek sayfa W1 ve sayfa W2
arasında seçim yapın.
Kontak açıkken her iki seyir kilometre sayacı ayrı ayrı sıfırlanabilir: ilgili
sayfayı seçin, sıfırlama düğmesini
birkaç saniye basılı tutun veya dönüş
sinyal kolundaki SET/CLR
düğmesine basın.

88Göstergeler ve kumanda birimleriSeyir kilometre sayacı en fazla
2000 km'lik bir mesafeyi sayar ve
ardından 0'dan tekrar başlar.
Sürücü Bilgi Sistemi 3 97.

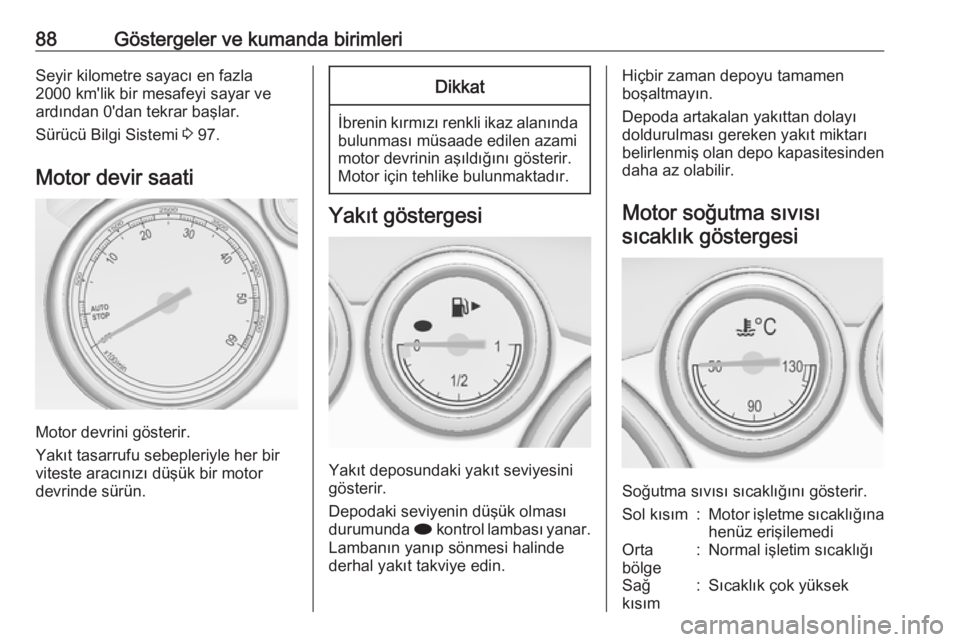

Motor devir saati
Motor devrini gösterir.
Yakıt tasarrufu sebepleriyle her bir
viteste aracınızı düşük bir motor
devrinde sürün.
Dikkat
İbrenin kırmızı renkli ikaz alanında bulunması müsaade edilen azami
motor devrinin aşıldığını gösterir.
Motor için tehlike bulunmaktadır.
Yakıt göstergesi
Yakıt deposundaki yakıt seviyesini
gösterir.
Depodaki seviyenin düşük olması
durumunda i kontrol lambası yanar.
Lambanın yanıp sönmesi halinde
derhal yakıt takviye edin.
Hiçbir zaman depoyu tamamen
boşaltmayın.
Depoda artakalan yakıttan dolayı
doldurulması gereken yakıt miktarı
belirlenmiş olan depo kapasitesinden
daha az olabilir.
Motor soğutma sıvısısıcaklık göstergesi
Soğutma sıvısı sıcaklığını gösterir.
Sol kısım:Motor işletme sıcaklığına
henüz erişilemediOrta
bölge:Normal işletim sıcaklığıSağ
kısım:Sıcaklık çok yüksek
