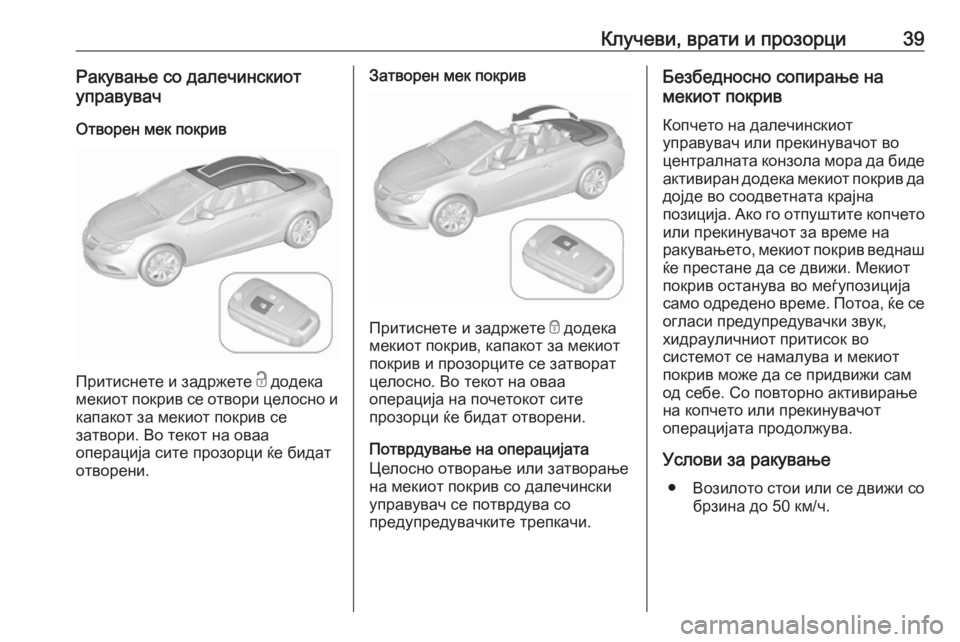

Клучеви, врати и прозорци39Ракување со далечинскиот
управувач
Отворен мек покрив
Притиснете и задржете c додека
мекиот покрив се отвори целосно и
капакот за мекиот покрив се
затвори. Во текот на оваа
операција сите прозорци ќе бидат
отворени.
Затворен мек покрив
Притиснете и задржете e додека
мекиот покрив, капакот за мекиот
покрив и прозорците се затворат
целосно. Во текот на оваа
операција на почетокот сите
прозорци ќе бидат отворени.
Потврдување на операцијата
Целосно отворање или затворање
на мекиот покрив со далечински
управувач се потврдува со
предупредувачките трепкачи.
Безбедносно сопирање на
мекиот покрив
Копчето на далечинскиот
управувач или прекинувачот во
централната конзола мора да биде активиран додека мекиот покрив дадојде во соодветната крајна
позиција. Ако го отпуштите копчето или прекинувачот за време на
ракувањето, мекиот покрив веднаш
ќе престане да се движи. Мекиот
покрив останува во меѓупозиција
само одредено време. Потоа, ќе се
огласи предупредувачки звук,
хидрауличниот притисок во
системот се намалува и мекиот
покрив може да се придвижи сам
од себе. Со повторно активирање
на копчето или прекинувачот
операцијата продолжува.
Услови за ракување ● Возилото стои или се движи со
брзина до 50 км/ч.
Page 42 of 299

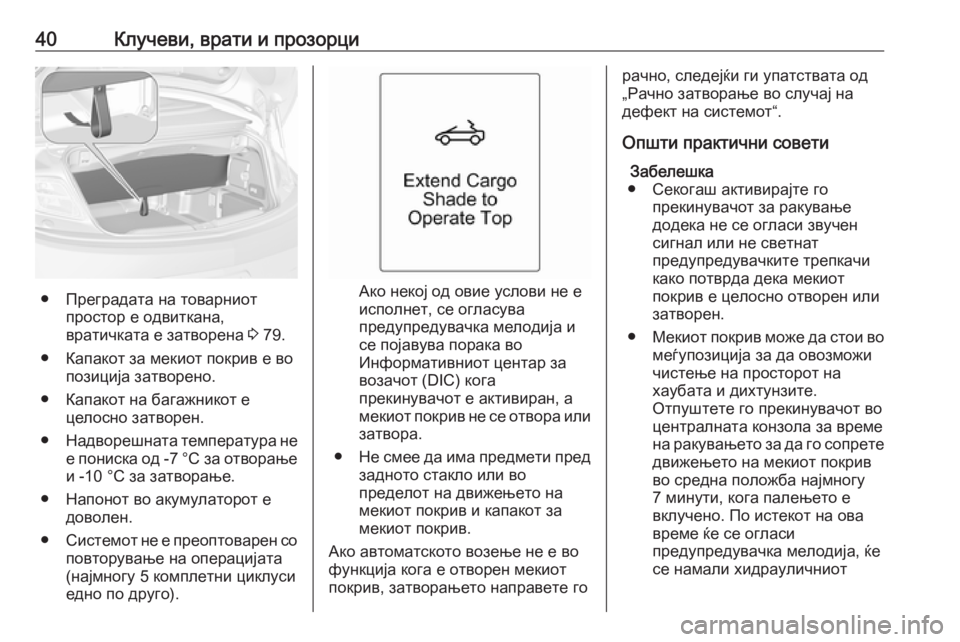

40Клучеви, врати и прозорци
● Преградата на товарниотпростор е одвиткана,
вратичката е затворена 3 79.
● Капакот за мекиот покрив е во позиција затворено.
● Капакот на багажникот е целосно затворен.
● Надворешната температура не
е пониска од -7 °C за отворање
и -10 °C за затворање.
● Напонот во акумулаторот е доволен.
● Системот не е преоптоварен со
повторување на операцијата
(најмногу 5 комплетни циклуси
едно по друго).Ако некој од овие услови не е
исполнет, се огласува
предупредувачка мелодија и
се појавува порака во
Информативниот центар за
возачот (DIC) кога
прекинувачот е активиран, а
мекиот покрив не се отвора или затвора.
● Не смее да има предмети пред
задното стакло или во
пределот на движењето на мекиот покрив и капакот за
мекиот покрив.
Ако автоматското возење не е во
функција кога е отворен мекиот
покрив, затворањето направете го
рачно, следејќи ги упатствата од
„Рачно затворање во случај на
дефект на системот“.
Општи практични совети Забелешка
● Секогаш активирајте го прекинувачот за ракување
додека не се огласи звучен
сигнал или не светнат
предупредувачките трепкачи
како потврда дека мекиот
покрив е целосно отворен или
затворен.
● Мекиот покрив може да стои во
меѓупозиција за да овозможи
чистење на просторот на
хаубата и дихтунзите.
Отпуштете го прекинувачот во
централната конзола за време на ракувањето за да го сопрете
движењето на мекиот покрив
во средна положба најмногу
7 минути, кога палењето е
вклучено. По истекот на ова
време ќе се огласи
предупредувачка мелодија, ќе
се намали хидрауличниот
Page 43 of 299

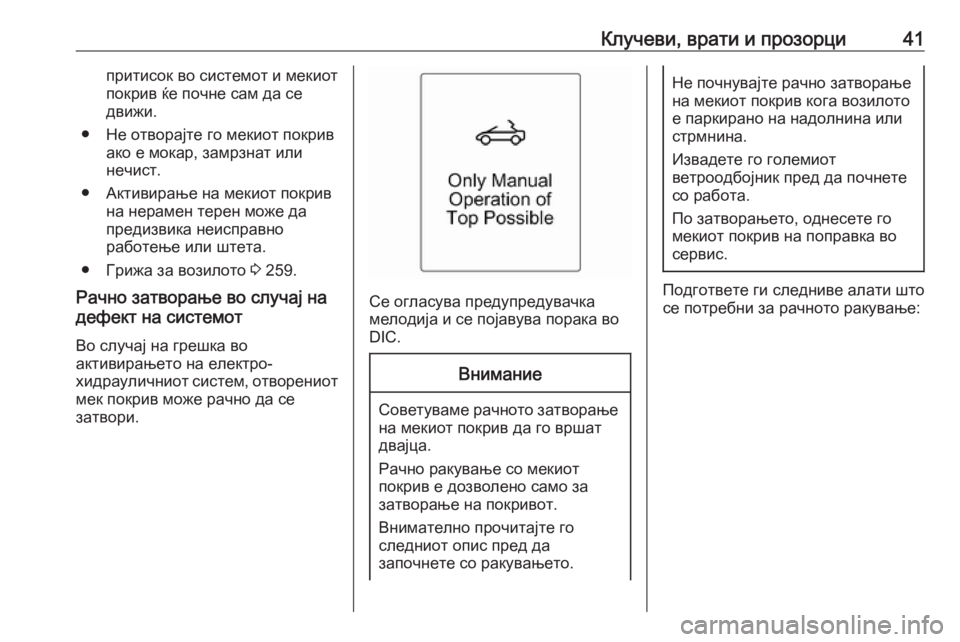

Клучеви, врати и прозорци41притисок во системот и мекиотпокрив ќе почне сам да се
движи.
● Не отворајте го мекиот покрив ако е мокар, замрзнат или
нечист.
● Активирање на мекиот покрив на нерамен терен може да
предизвика неисправно
работење или штета.
● Грижа за возилото 3 259.
Рачно затворање во случај на
дефект на системот
Во случај на грешка во
активирањето на електро-
хидрауличниот систем, отворениот мек покрив може рачно да се
затвори.
Се огласува предупредувачка
мелодија и се појавува порака во
DIC.
Внимание
Советуваме рачното затворање на мекиот покрив да го вршат
двајца.
Рачно ракување со мекиот
покрив е дозволено само за
затворање на покривот.
Внимателно прочитајте го
следниот опис пред да
започнете со ракувањето.
Не почнувајте рачно затворање
на мекиот покрив кога возилото
е паркирано на надолнина или стрмнина.
Извадете го големиот
ветроодбојник пред да почнете
со работа.
По затворањето, однесете го
мекиот покрив на поправка во
сервис.
Подгответе ги следниве алати што
се потребни за рачното ракување:
Page 44 of 299

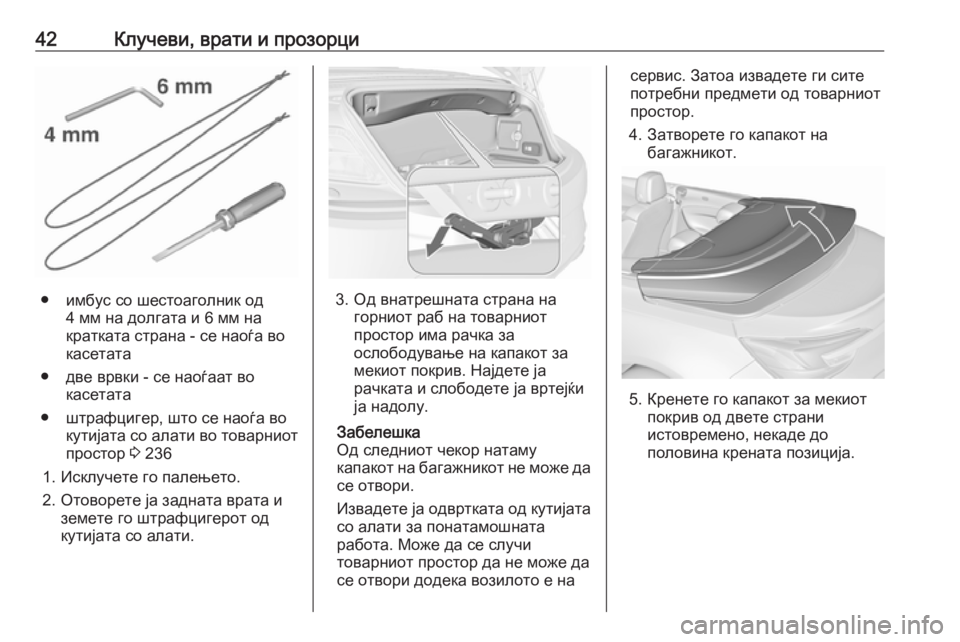

42Клучеви, врати и прозорци
● имбус со шестоаголник од4 мм на долгата и 6 мм на
кратката страна - се наоѓа во касетата
● двe врвки - се наоѓаат во касетата
● штрафцигер, што се наоѓа во кутијата со алати во товарниот
простор 3 236
1. Исклучете го палењето.
2. Отоворете ја задната врата и земете го штрафцигерот од
кутијата со алати.3. Од внатрешната страна на горниот раб на товарниот
простор има рачка за
ослободување на капакот за
мекиот покрив. Најдете ја
рачката и слободете ја вртејќи
ја надолу.
Забелешка
Од следниот чекор натаму
капакот на багажникот не може да
се отвори.
Извадете ја одвртката од кутијата со алати за понатамошната
работа. Може да се случи
товарниот простор да не може да
се отвори додека возилото е на
сервис. Затоа извадете ги сите
потребни предмети од товарниот
простор.
4. Затворете го капакот на багажникот.
5. Кренете го капакот за мекиот покрив од двете страни
истовремено, некаде до
половина крената позиција.
Page 45 of 299

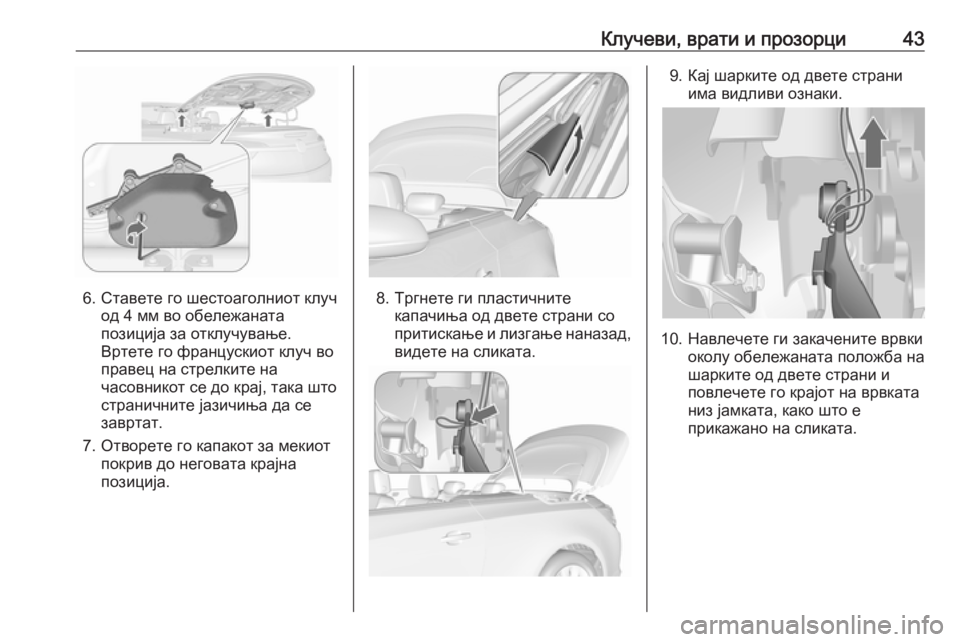

Клучеви, врати и прозорци43
6. Ставете го шестоаголниот клучод 4 мм во обележаната
позиција за отклучување.
Вртете го францускиот клуч во
правец на стрелките на
часовникот се до крај, така што
страничните јазичиња да се
завртат.
7. Отворете го капакот за мекиот покрив до неговата крајна
позиција.8. Тргнете ги пластичните капачиња од двете страни со
притискање и лизгање наназад, видете на сликата.
9. Кај шарките од двете страни има видливи ознаки.
10. Навлечете ги закачените врвки околу обележаната положба на
шарките од двете страни и
повлечете го крајот на врвката
низ јамката, како што е
прикажано на сликата.
Page 46 of 299

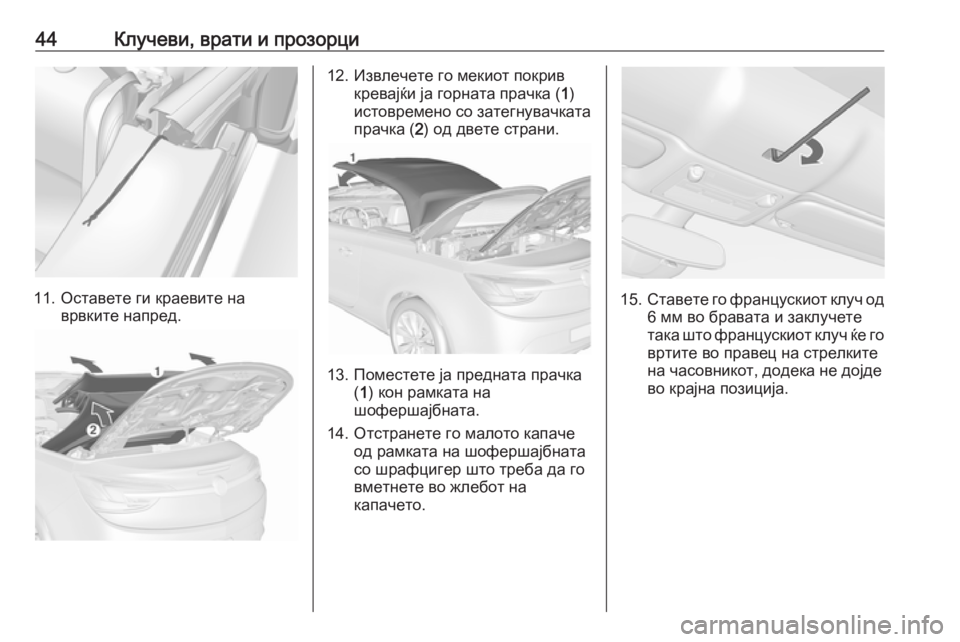

44Клучеви, врати и прозорци
11. Оставете ги краевите наврвките напред.
12. Извлечете го мекиот покривкревајќи ја горната прачка ( 1)
истовремено со затегнувачката
прачка ( 2) од двете страни.
13. Поместете ја предната прачка
(1 ) кон рамката на
шофершајбната.
14. Отстранете го малото капаче од рамката на шофершајбната
со шрафцигер што треба да го
вметнете во жлебот на капачето.
15. Ставете го францускиот клуч од
6 мм во бравата и заклучете
така што францускиот клуч ќе го
вртите во правец на стрелките
на часовникот, додека не дојде
во крајна позиција.
Page 47 of 299

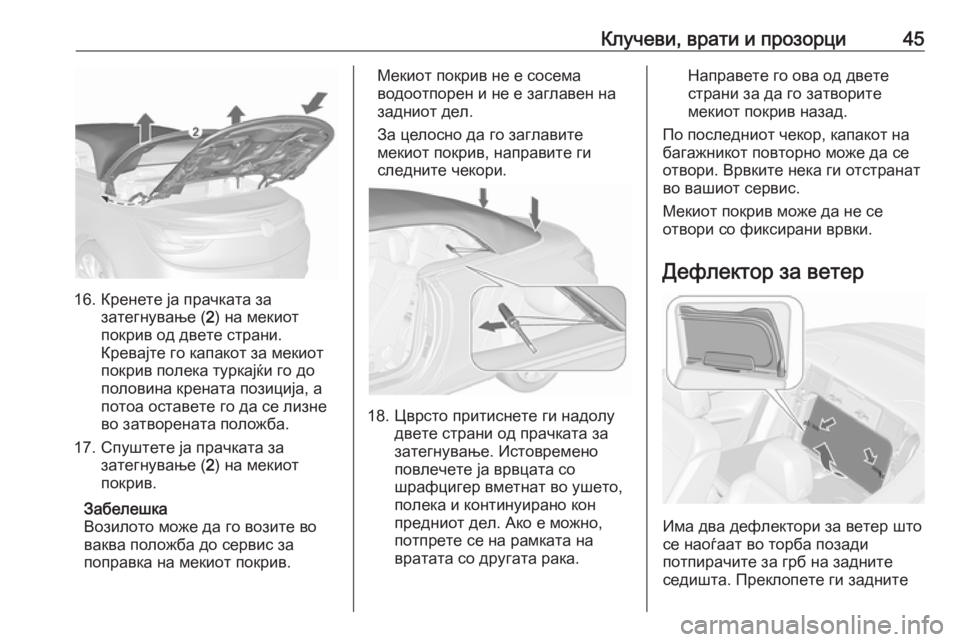

Клучеви, врати и прозорци45
16. Кренете ја прачката зазатегнување ( 2) на мекиот
покрив од двете страни.
Кревајте го капакот за мекиот
покрив полека туркајќи го до
половина крената позиција, а
потоа оставете го да се лизне
во затворената положба.
17. Спуштете ја прачката за затегнување ( 2) на мекиот
покрив.
Забелешка
Возилото може да го возите во
ваква положба до сервис за
поправка на мекиот покрив.
Мекиот покрив не е сосема
водоотпорен и не е заглавен на
задниот дел.
За целосно да го заглавите
мекиот покрив, направите ги
следните чекори.
18. Цврсто притиснете ги надолу двете страни од прачката за
затегнување. Истовремено
повлечете ја врвцата со
шрафцигер вметнат во ушето,
полека и континуирано кон
предниот дел. Ако е можно,
потпрете се на рамката на вратата со другата рака.
Направете го ова од двете
страни за да го затворите
мекиот покрив назад.
По последниот чекор, капакот на
багажникот повторно може да се
отвори. Врвките нека ги отстранат
во вашиот сервис.
Мекиот покрив може да не се
отвори со фиксирани врвки.
Дефлектор за ветер
Има два дефлектори за ветер што
се наоѓаат во торба позади
потпирачите за грб на задните седишта. Преклопете ги задните
Page 48 of 299

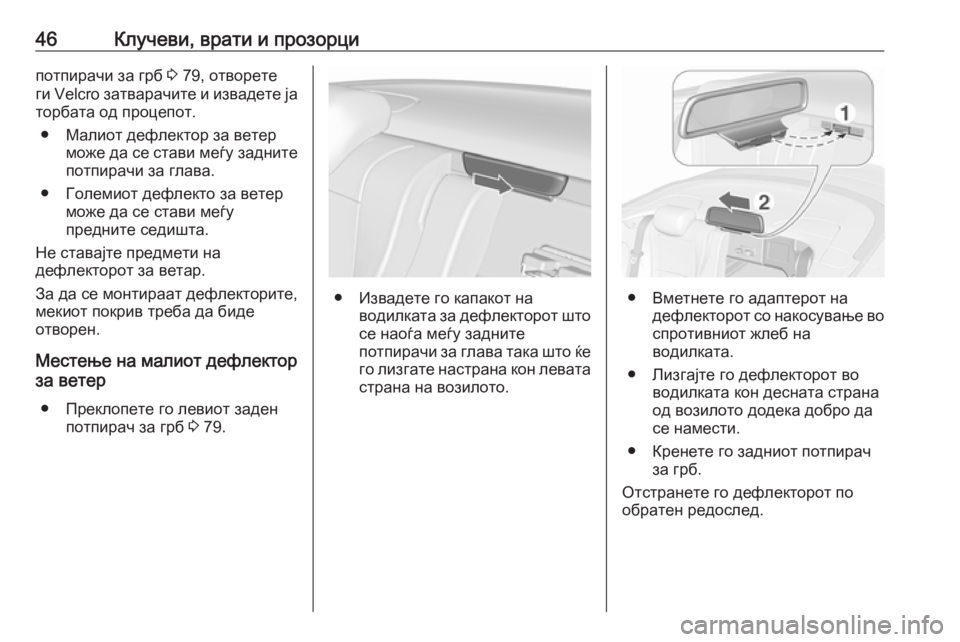

46Клучеви, врати и прозорципотпирачи за грб 3 79, отворете
ги Velcro затварачите и извадете ја
торбата од процепот.
● Малиот дефлектор за ветер може да се стави меѓу заднитепотпирачи за глава.
● Големиот дефлекто за ветер може да се стави меѓу
предните седишта.
Не ставајте предмети на
дефлекторот за ветар.
За да се монтираат дефлекторите,
мекиот покрив треба да биде
отворен.
Местење на малиот дефлектор за ветер
● Преклопете го левиот заден потпирач за грб 3 79.
● Извадете го капакот на
водилката за дефлекторот штосе наоѓа меѓу задните
потпирачи за глава така што ќе
го лизгате настрана кон левата
страна на возилото.● Вметнете го адаптерот на дефлекторот со накосување воспротивниот жлеб на
водилката.
● Лизгајте го дефлекторот во водилката кон десната страна
од возилото додека добро да
се намести.
● Кренете го задниот потпирач за грб.
Отстранете го дефлекторот по
обратен редослед.
Page 49 of 299

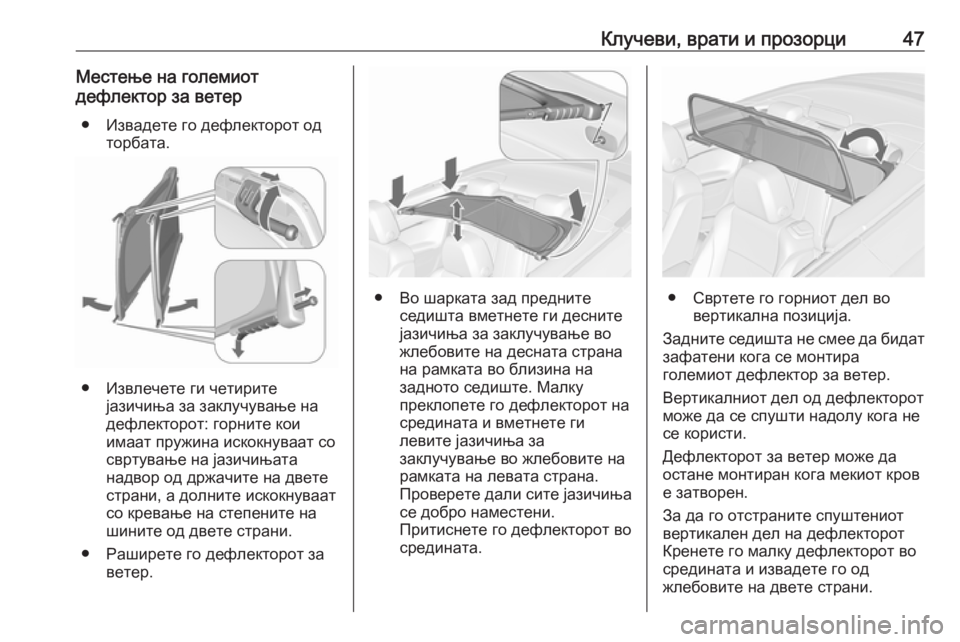

Клучеви, врати и прозорци47Местење на големиот
дефлектор за ветер
● Извадете го дефлекторот од торбата.
● Извлечете ги четирите јазичиња за заклучување на
дефлекторот: горните кои
имаат пружина искокнуваат со
свртување на јазичињата
надвор од држачите на двете
страни, а долните искокнуваат
со кревање на степените на
шините од двете страни.
● Раширете го дефлекторот за ветер.
● Во шарката зад преднитеседишта вметнете ги десните
јазичиња за заклучување во
жлебовите на десната страна
на рамката во близина на
задното седиште. Малку
преклопете го дефлекторот на
средината и вметнете ги
левите јазичиња за
заклучување во жлебовите на
рамката на левата страна.
Проверете дали сите јазичиња
се добро наместени.
Притиснете го дефлекторот во
средината.● Свртете го горниот дел во вертикална позиција.
Задните седишта не смее да бидат зафатени кога се монтира
големиот дефлектор за ветер.
Вертикалниот дел од дефлекторот
може да се спушти надолу кога не
се користи.
Дефлекторот за ветер може да
остане монтиран кога мекиот кров
е затворен.
За да го отстраните спуштениот
вертикален дел на дефлекторот
Кренете го малку дефлекторот во
средината и извадете го од
жлебовите на двете страни.
Page 50 of 299

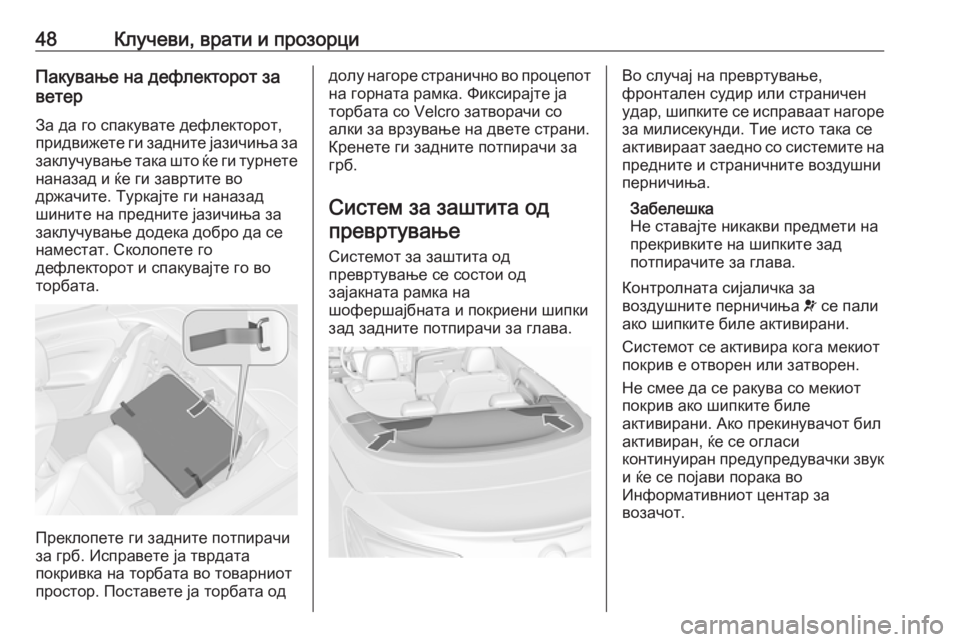

48Клучеви, врати и прозорциПакување на дефлекторот за
ветер
За да го спакувате дефлекторот,
придвижете ги задните јазичиња за заклучување така што ќе ги турнете
наназад и ќе ги завртите во
држачите. Туркајте ги наназад
шините на предните јазичиња за
заклучување додека добро да се
наместат. Сколопете го
дефлекторот и спакувајте го во
торбата.
Преклопете ги задните потпирачи
за грб. Исправете ја тврдата
покривка на торбата во товарниот
простор. Поставете ја торбата од
долу нагоре странично во процепот
на горната рамка. Фиксирајте ја
торбата со Velcro затворачи со алки за врзување на двете страни.
Кренете ги задните потпирачи за
грб.
Систем за заштита одпревртување
Системот за заштита од
превртување се состои од
зајакната рамка на
шофершајбната и покриени шипки
зад задните потпирачи за глава.Во случај на превртување,
фронтален судир или страничен удар, шипките се исправаат нагоре
за милисекунди. Тие исто така се
активираат заедно со системите на предните и страничните воздушни
перничиња.
Забелешка
Не ставајте никакви предмети на
прекривките на шипките зад
потпирачите за глава.
Контролната сијаличка за
воздушните перничиња v се пали
ако шипките биле активирани.
Системот се активира кога мекиот
покрив е отворен или затворен.
Не смее да се ракува со мекиот покрив ако шипките биле
активирани. Ако прекинувачот бил
активиран, ќе се огласи
континуиран предупредувачки звук и ќе се појави порака во
Информативниот центар за
возачот.
