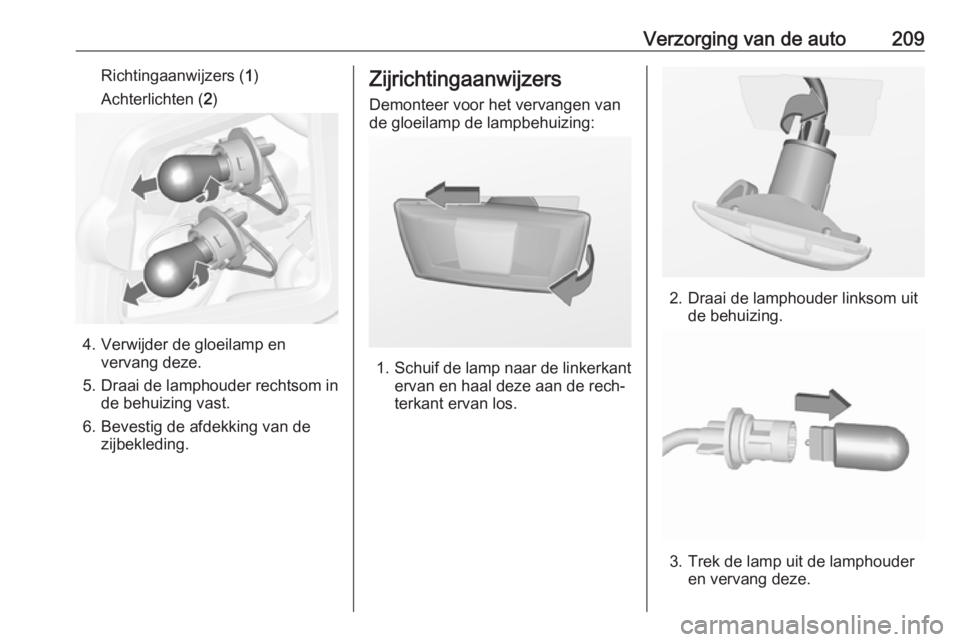

Verzorging van de auto209Richtingaanwijzers (1)
Achterlichten ( 2)
4. Verwijder de gloeilamp en
vervang deze.
5. Draai de lamphouder rechtsom in de behuizing vast.
6. Bevestig de afdekking van de zijbekleding.
Zijrichtingaanwijzers
Demonteer voor het vervangen van
de gloeilamp de lampbehuizing:
1. Schuif de lamp naar de linkerkant
ervan en haal deze aan de rech‐
terkant ervan los.
2. Draai de lamphouder linksom uit de behuizing.
3. Trek de lamp uit de lamphouder en vervang deze.

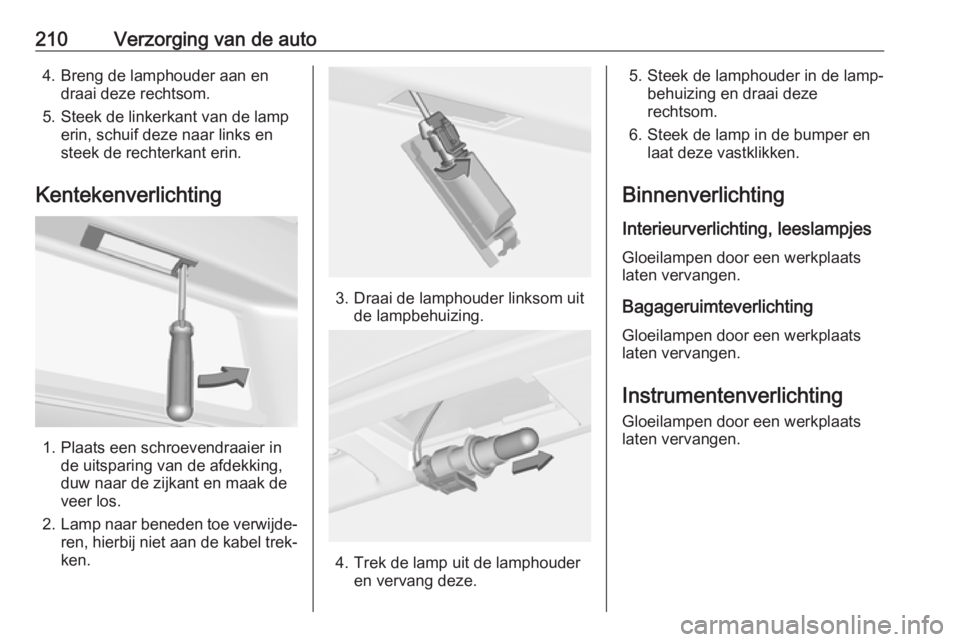

210Verzorging van de auto4. Breng de lamphouder aan endraai deze rechtsom.
5. Steek de linkerkant van de lamp erin, schuif deze naar links en
steek de rechterkant erin.
Kentekenverlichting
1. Plaats een schroevendraaier in de uitsparing van de afdekking,
duw naar de zijkant en maak de
veer los.
2. Lamp naar beneden toe verwijde‐
ren, hierbij niet aan de kabel trek‐ ken.
3. Draai de lamphouder linksom uit de lampbehuizing.
4. Trek de lamp uit de lamphouderen vervang deze.
5. Steek de lamphouder in de lamp‐ behuizing en draai deze
rechtsom.
6. Steek de lamp in de bumper en laat deze vastklikken.
Binnenverlichting
Interieurverlichting, leeslampjes
Gloeilampen door een werkplaats
laten vervangen.
Bagageruimteverlichting
Gloeilampen door een werkplaats
laten vervangen.
Instrumentenverlichting
Gloeilampen door een werkplaats
laten vervangen.

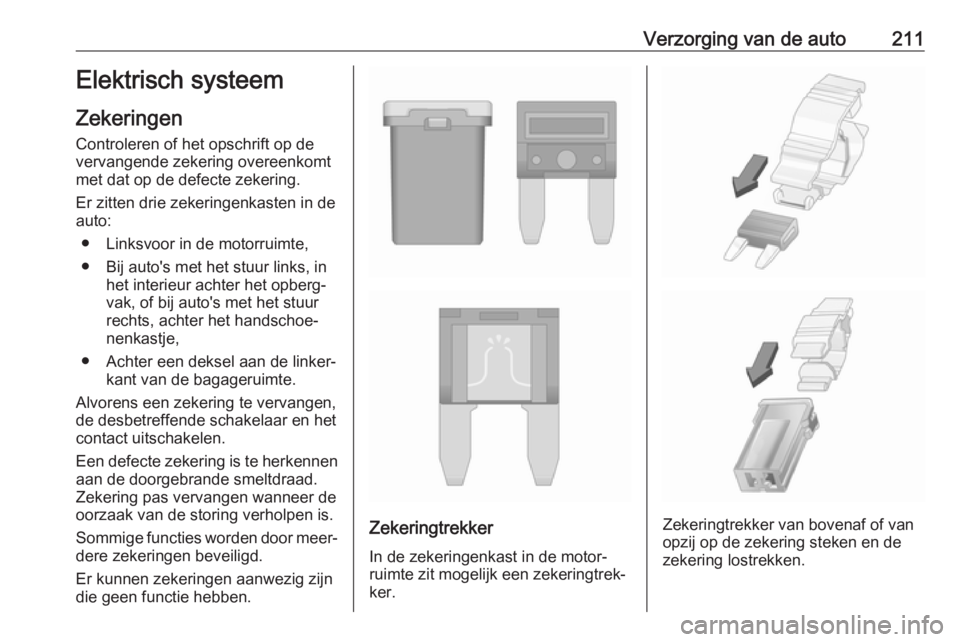

Verzorging van de auto211Elektrisch systeem
Zekeringen Controleren of het opschrift op de
vervangende zekering overeenkomt
met dat op de defecte zekering.
Er zitten drie zekeringenkasten in de
auto:
● Linksvoor in de motorruimte,● Bij auto's met het stuur links, in het interieur achter het opberg‐vak, of bij auto's met het stuurrechts, achter het handschoe‐
nenkastje,
● Achter een deksel aan de linker‐ kant van de bagageruimte.
Alvorens een zekering te vervangen, de desbetreffende schakelaar en het
contact uitschakelen.
Een defecte zekering is te herkennen aan de doorgebrande smeltdraad.
Zekering pas vervangen wanneer de oorzaak van de storing verholpen is.
Sommige functies worden door meer‐ dere zekeringen beveiligd.
Er kunnen zekeringen aanwezig zijn
die geen functie hebben.
Zekeringtrekker
In de zekeringenkast in de motor‐
ruimte zit mogelijk een zekeringtrek‐
ker.Zekeringtrekker van bovenaf of van
opzij op de zekering steken en de
zekering lostrekken.

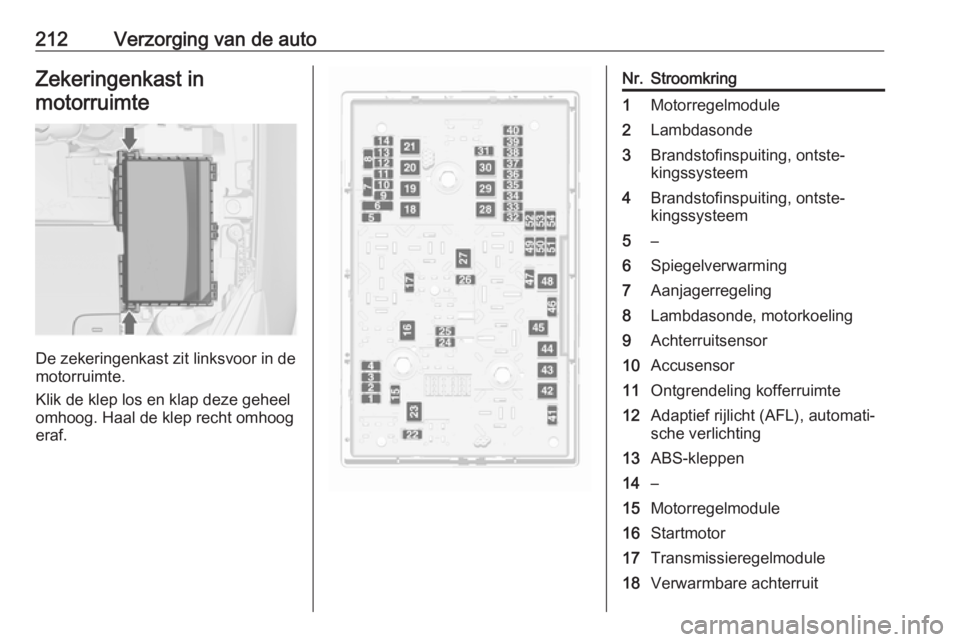

212Verzorging van de autoZekeringenkast inmotorruimte
De zekeringenkast zit linksvoor in de
motorruimte.
Klik de klep los en klap deze geheel
omhoog. Haal de klep recht omhoog
eraf.
Nr.Stroomkring1Motorregelmodule2Lambdasonde3Brandstofinspuiting, ontste‐
kingssysteem4Brandstofinspuiting, ontste‐
kingssysteem5–6Spiegelverwarming7Aanjagerregeling8Lambdasonde, motorkoeling9Achterruitsensor10Accusensor11Ontgrendeling kofferruimte12Adaptief rijlicht (AFL), automati‐
sche verlichting13ABS-kleppen14–15Motorregelmodule16Startmotor17Transmissieregelmodule18Verwarmbare achterruit

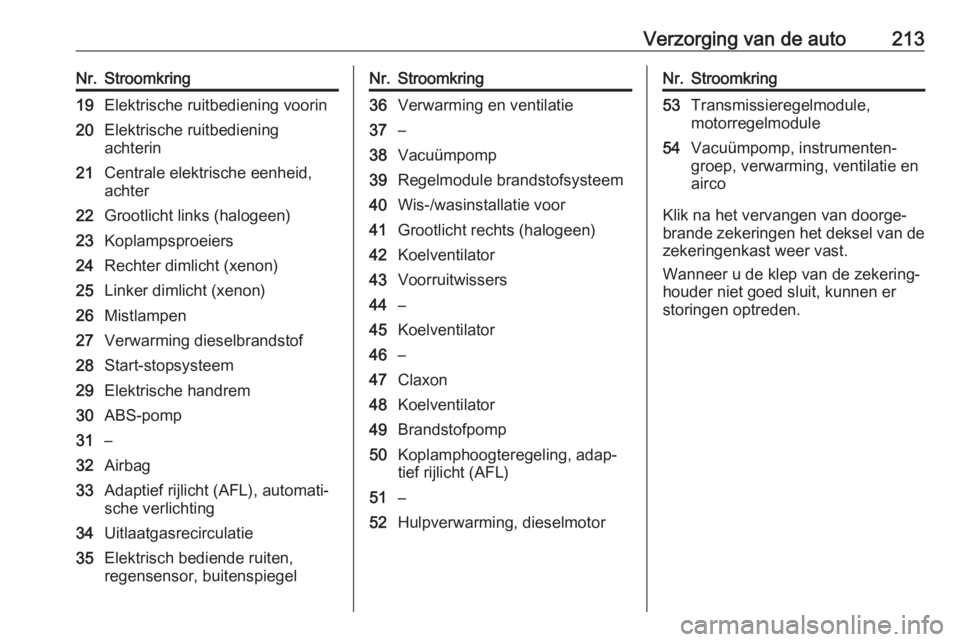

Verzorging van de auto213Nr.Stroomkring19Elektrische ruitbediening voorin20Elektrische ruitbediening
achterin21Centrale elektrische eenheid,
achter22Grootlicht links (halogeen)23Koplampsproeiers24Rechter dimlicht (xenon)25Linker dimlicht (xenon)26Mistlampen27Verwarming dieselbrandstof28Start-stopsysteem29Elektrische handrem30ABS-pomp31–32Airbag33Adaptief rijlicht (AFL), automati‐
sche verlichting34Uitlaatgasrecirculatie35Elektrisch bediende ruiten,
regensensor, buitenspiegelNr.Stroomkring36Verwarming en ventilatie37–38Vacuümpomp39Regelmodule brandstofsysteem40Wis-/wasinstallatie voor41Grootlicht rechts (halogeen)42Koelventilator43Voorruitwissers44–45Koelventilator46–47Claxon48Koelventilator49Brandstofpomp50Koplamphoogteregeling, adap‐
tief rijlicht (AFL)51–52Hulpverwarming, dieselmotorNr.Stroomkring53Transmissieregelmodule,
motorregelmodule54Vacuümpomp, instrumenten‐
groep, verwarming, ventilatie en
airco
Klik na het vervangen van doorge‐
brande zekeringen het deksel van de
zekeringenkast weer vast.
Wanneer u de klep van de zekering‐
houder niet goed sluit, kunnen er
storingen optreden.

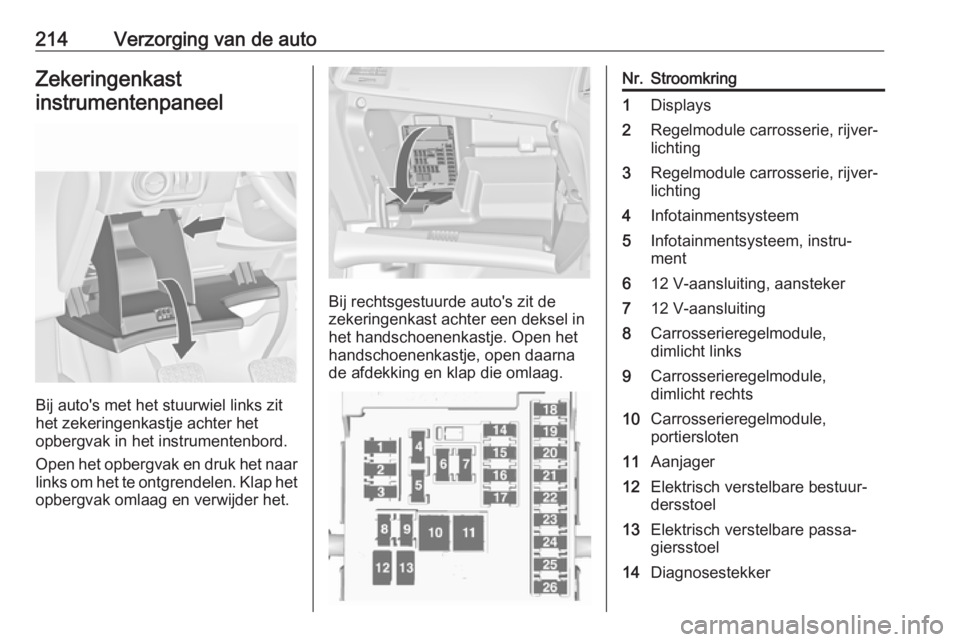

214Verzorging van de autoZekeringenkast
instrumentenpaneel
Bij auto's met het stuurwiel links zit
het zekeringenkastje achter het
opbergvak in het instrumentenbord.
Open het opbergvak en druk het naar links om het te ontgrendelen. Klap het
opbergvak omlaag en verwijder het.
Bij rechtsgestuurde auto's zit de
zekeringenkast achter een deksel in
het handschoenenkastje. Open het
handschoenenkastje, open daarna
de afdekking en klap die omlaag.
Nr.Stroomkring1Displays2Regelmodule carrosserie, rijver‐
lichting3Regelmodule carrosserie, rijver‐
lichting4Infotainmentsysteem5Infotainmentsysteem, instru‐
ment612 V-aansluiting, aansteker712 V-aansluiting8Carrosserieregelmodule,
dimlicht links9Carrosserieregelmodule,
dimlicht rechts10Carrosserieregelmodule,
portiersloten11Aanjager12Elektrisch verstelbare bestuur‐
dersstoel13Elektrisch verstelbare passa‐
giersstoel14Diagnosestekker

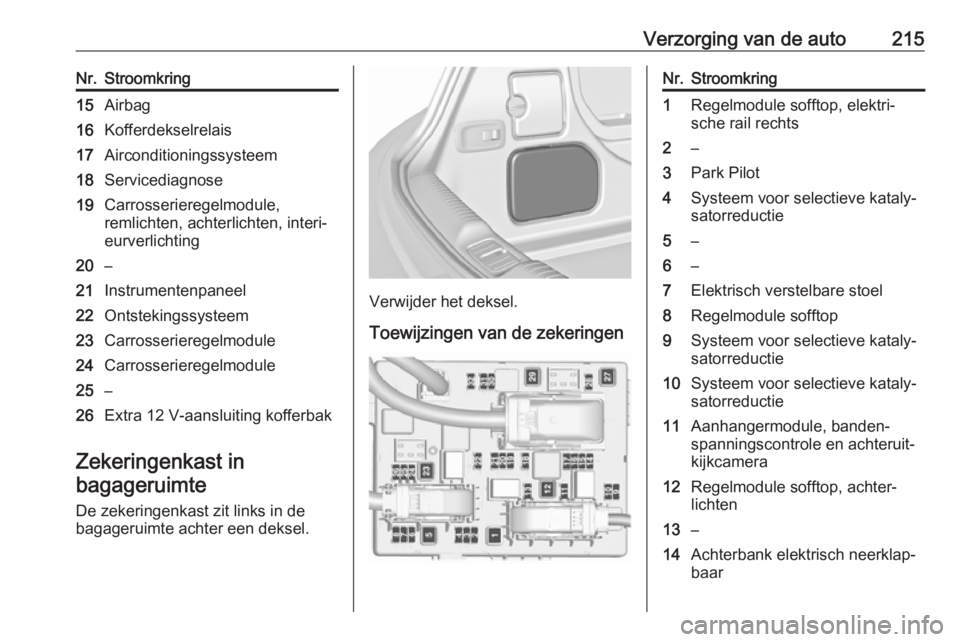

Verzorging van de auto215Nr.Stroomkring15Airbag16Kofferdekselrelais17Airconditioningssysteem18Servicediagnose19Carrosserieregelmodule,
remlichten, achterlichten, interi‐
eurverlichting20–21Instrumentenpaneel22Ontstekingssysteem23Carrosserieregelmodule24Carrosserieregelmodule25–26Extra 12 V-aansluiting kofferbak
Zekeringenkast in
bagageruimte
De zekeringenkast zit links in de
bagageruimte achter een deksel.
Verwijder het deksel.
Toewijzingen van de zekeringen
Nr.Stroomkring1Regelmodule sofftop, elektri‐
sche rail rechts2–3Park Pilot4Systeem voor selectieve kataly‐
satorreductie5–6–7Elektrisch verstelbare stoel8Regelmodule sofftop9Systeem voor selectieve kataly‐
satorreductie10Systeem voor selectieve kataly‐
satorreductie11Aanhangermodule, banden‐
spanningscontrole en achteruit‐
kijkcamera12Regelmodule sofftop, achter‐
lichten13–14Achterbank elektrisch neerklap‐
baar

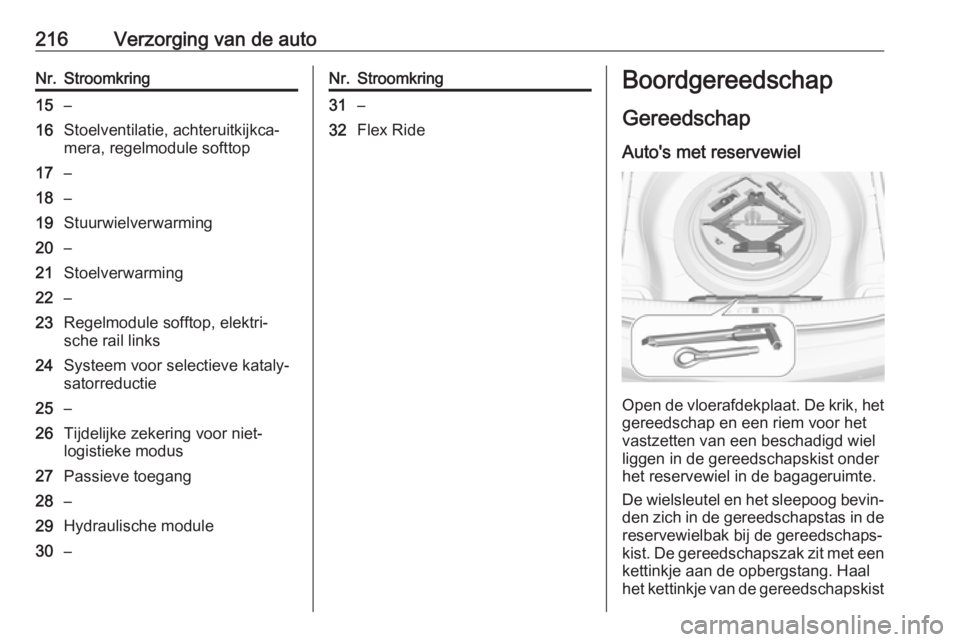

216Verzorging van de autoNr.Stroomkring15–16Stoelventilatie, achteruitkijkca‐
mera, regelmodule softtop17–18–19Stuurwielverwarming20–21Stoelverwarming22–23Regelmodule sofftop, elektri‐
sche rail links24Systeem voor selectieve kataly‐
satorreductie25–26Tijdelijke zekering voor niet-
logistieke modus27Passieve toegang28–29Hydraulische module30–Nr.Stroomkring31–32Flex RideBoordgereedschap
Gereedschap
Auto's met reservewiel
Open de vloerafdekplaat. De krik, het
gereedschap en een riem voor het
vastzetten van een beschadigd wiel liggen in de gereedschapskist onderhet reservewiel in de bagageruimte.
De wielsleutel en het sleepoog bevin‐
den zich in de gereedschapstas in de reservewielbak bij de gereedschaps‐
kist. De gereedschapszak zit met een
kettinkje aan de opbergstang. Haal
het kettinkje van de gereedschapskist

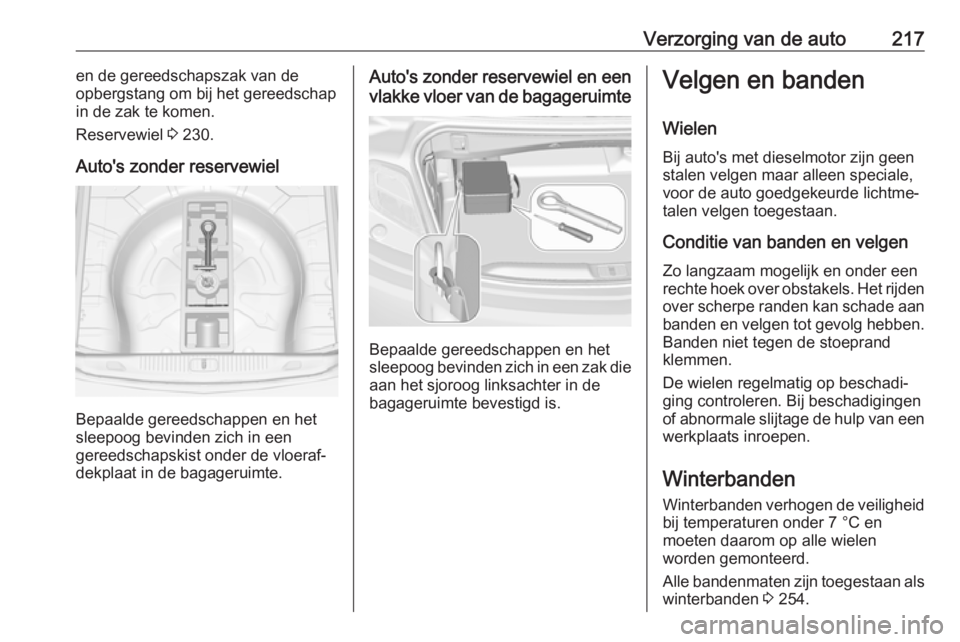

Verzorging van de auto217en de gereedschapszak van de
opbergstang om bij het gereedschap
in de zak te komen.
Reservewiel 3 230.
Auto's zonder reservewiel
Bepaalde gereedschappen en het
sleepoog bevinden zich in een
gereedschapskist onder de vloeraf‐
dekplaat in de bagageruimte.
Auto's zonder reservewiel en een
vlakke vloer van de bagageruimte
Bepaalde gereedschappen en het
sleepoog bevinden zich in een zak die aan het sjoroog linksachter in de
bagageruimte bevestigd is.
Velgen en banden
Wielen
Bij auto's met dieselmotor zijn geen
stalen velgen maar alleen speciale,
voor de auto goedgekeurde lichtme‐
talen velgen toegestaan.
Conditie van banden en velgen
Zo langzaam mogelijk en onder een
rechte hoek over obstakels. Het rijden
over scherpe randen kan schade aan
banden en velgen tot gevolg hebben. Banden niet tegen de stoeprand
klemmen.
De wielen regelmatig op beschadi‐
ging controleren. Bij beschadigingen
of abnormale slijtage de hulp van een
werkplaats inroepen.
Winterbanden
Winterbanden verhogen de veiligheid
bij temperaturen onder 7 °C en moeten daarom op alle wielen
worden gemonteerd.
Alle bandenmaten zijn toegestaan als winterbanden 3 254.

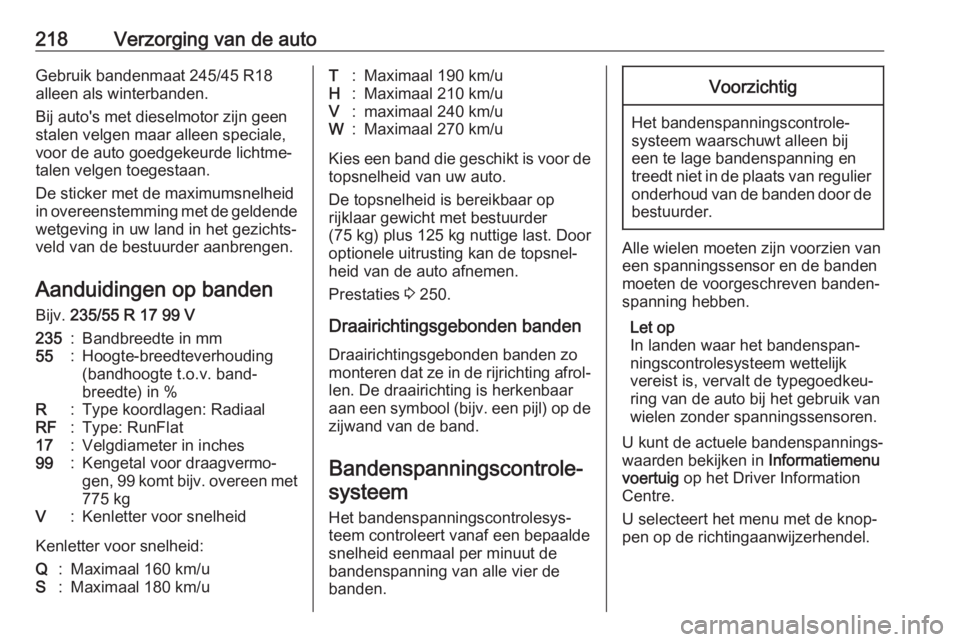

218Verzorging van de autoGebruik bandenmaat 245/45 R18
alleen als winterbanden.
Bij auto's met dieselmotor zijn geen
stalen velgen maar alleen speciale,
voor de auto goedgekeurde lichtme‐
talen velgen toegestaan.
De sticker met de maximumsnelheid
in overeenstemming met de geldende wetgeving in uw land in het gezichts‐
veld van de bestuurder aanbrengen.
Aanduidingen op banden Bijv. 235/55 R 17 99 V235:Bandbreedte in mm55:Hoogte-breedteverhouding
(bandhoogte t.o.v. band‐
breedte) in %R:Type koordlagen: RadiaalRF:Type: RunFlat17:Velgdiameter in inches99:Kengetal voor draagvermo‐
gen, 99 komt bijv. overeen met
775 kgV:Kenletter voor snelheid
Kenletter voor snelheid:
Q:Maximaal 160 km/uS:Maximaal 180 km/uT:Maximaal 190 km/uH:Maximaal 210 km/uV:maximaal 240 km/uW:Maximaal 270 km/u
Kies een band die geschikt is voor de
topsnelheid van uw auto.
De topsnelheid is bereikbaar op
rijklaar gewicht met bestuurder
(75 kg) plus 125 kg nuttige last. Door
optionele uitrusting kan de topsnel‐ heid van de auto afnemen.
Prestaties 3 250.
Draairichtingsgebonden banden
Draairichtingsgebonden banden zo
monteren dat ze in de rijrichting afrol‐ len. De draairichting is herkenbaar
aan een symbool ( bijv. een pijl) op de
zijwand van de band.
Bandenspanningscontrole‐systeem
Het bandenspanningscontrolesys‐
teem controleert vanaf een bepaalde
snelheid eenmaal per minuut de bandenspanning van alle vier de
banden.
Voorzichtig
Het bandenspanningscontrole‐
systeem waarschuwt alleen bij
een te lage bandenspanning en
treedt niet in de plaats van regulier onderhoud van de banden door de bestuurder.
Alle wielen moeten zijn voorzien van
een spanningssensor en de banden
moeten de voorgeschreven banden‐
spanning hebben.
Let op
In landen waar het bandenspan‐
ningscontrolesysteem wettelijk
vereist is, vervalt de typegoedkeu‐
ring van de auto bij het gebruik van wielen zonder spanningssensoren.
U kunt de actuele bandenspannings‐
waarden bekijken in Informatiemenu
voertuig op het Driver Information
Centre.
U selecteert het menu met de knop‐
pen op de richtingaanwijzerhendel.
