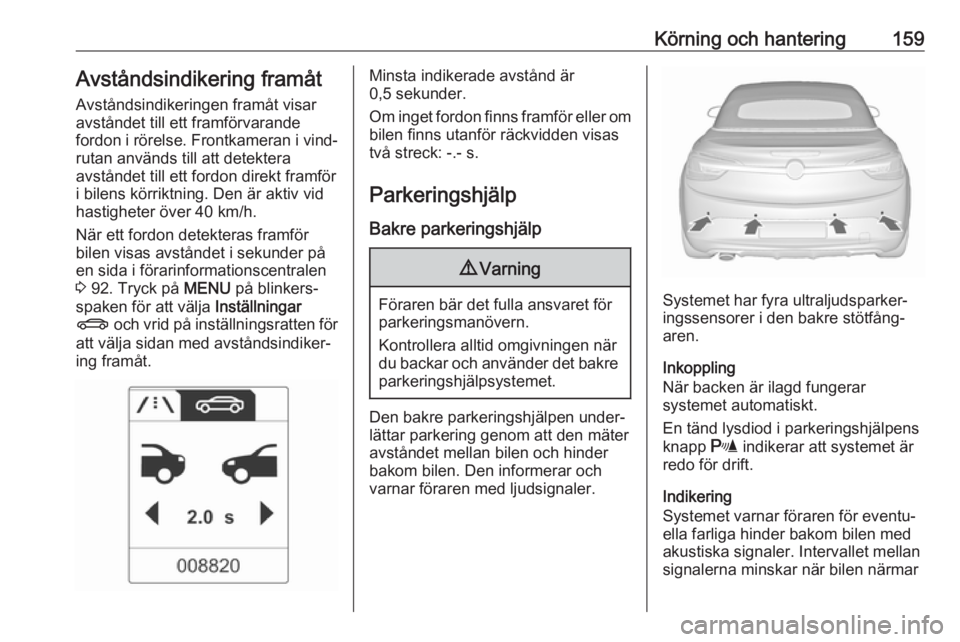

Körning och hantering159Avståndsindikering framåt
Avståndsindikeringen framåt visar
avståndet till ett framförvarande
fordon i rörelse. Frontkameran i vind‐ rutan används till att detektera
avståndet till ett fordon direkt framför i bilens körriktning. Den är aktiv vid
hastigheter över 40 km/h.
När ett fordon detekteras framför
bilen visas avståndet i sekunder på en sida i förarinformationscentralen
3 92. Tryck på MENU på blinkers‐
spaken för att välja Inställningar
X och vrid på inställningsratten för
att välja sidan med avståndsindiker‐
ing framåt.Minsta indikerade avstånd är
0,5 sekunder.
Om inget fordon finns framför eller om bilen finns utanför räckvidden visas
två streck: -.- s.
Parkeringshjälp Bakre parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
parkeringsmanövern.
Kontrollera alltid omgivningen när
du backar och använder det bakre parkeringshjälpsystemet.
Den bakre parkeringshjälpen under‐
lättar parkering genom att den mäter
avståndet mellan bilen och hinder
bakom bilen. Den informerar och
varnar föraren med ljudsignaler.
Systemet har fyra ultraljudsparker‐
ingssensorer i den bakre stötfång‐
aren.
Inkoppling
När backen är ilagd fungerar
systemet automatiskt.
En tänd lysdiod i parkeringshjälpens
knapp r indikerar att systemet är
redo för drift.
Indikering
Systemet varnar föraren för eventu‐
ella farliga hinder bakom bilen med
akustiska signaler. Intervallet mellan
signalerna minskar när bilen närmar

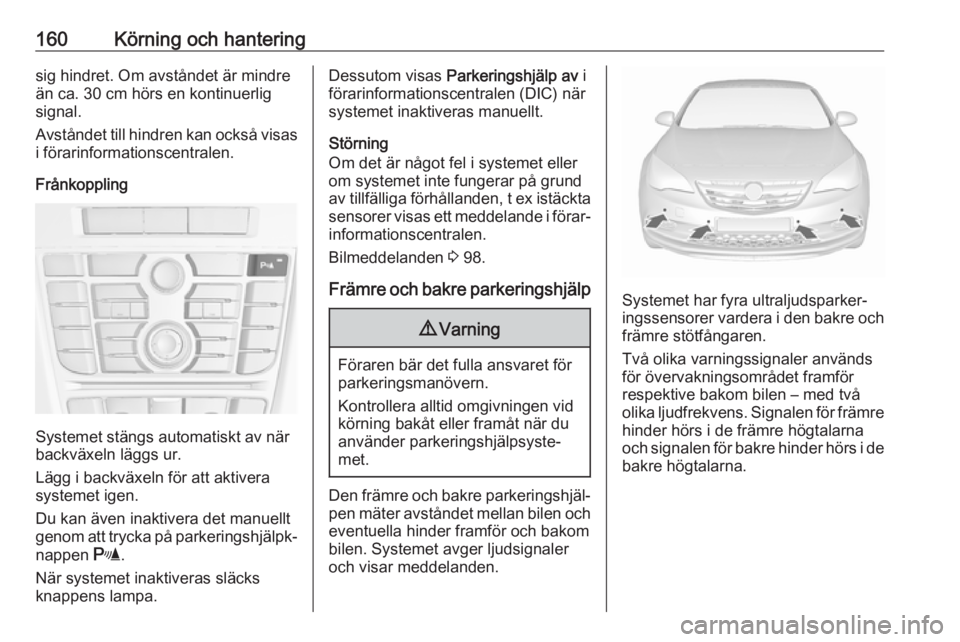

160Körning och hanteringsig hindret. Om avståndet är mindre
än ca. 30 cm hörs en kontinuerlig
signal.
Avståndet till hindren kan också visas i förarinformationscentralen.
Frånkoppling
Systemet stängs automatiskt av när
backväxeln läggs ur.
Lägg i backväxeln för att aktivera
systemet igen.
Du kan även inaktivera det manuellt
genom att trycka på parkeringshjälpk‐
nappen r.
När systemet inaktiveras släcks
knappens lampa.
Dessutom visas Parkeringshjälp av i
förarinformationscentralen (DIC) när
systemet inaktiveras manuellt.
Störning
Om det är något fel i systemet eller
om systemet inte fungerar på grund
av tillfälliga förhållanden, t ex istäckta sensorer visas ett meddelande i förar‐
informationscentralen.
Bilmeddelanden 3 98.
Främre och bakre parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
parkeringsmanövern.
Kontrollera alltid omgivningen vid
körning bakåt eller framåt när du
använder parkeringshjälpsyste‐
met.
Den främre och bakre parkeringshjäl‐
pen mäter avståndet mellan bilen och eventuella hinder framför och bakom
bilen. Systemet avger ljudsignaler och visar meddelanden.
Systemet har fyra ultraljudsparker‐
ingssensorer vardera i den bakre och
främre stötfångaren.
Två olika varningssignaler används
för övervakningsområdet framför
respektive bakom bilen – med två
olika ljudfrekvens. Signalen för främre
hinder hörs i de främre högtalarna
och signalen för bakre hinder hörs i de
bakre högtalarna.

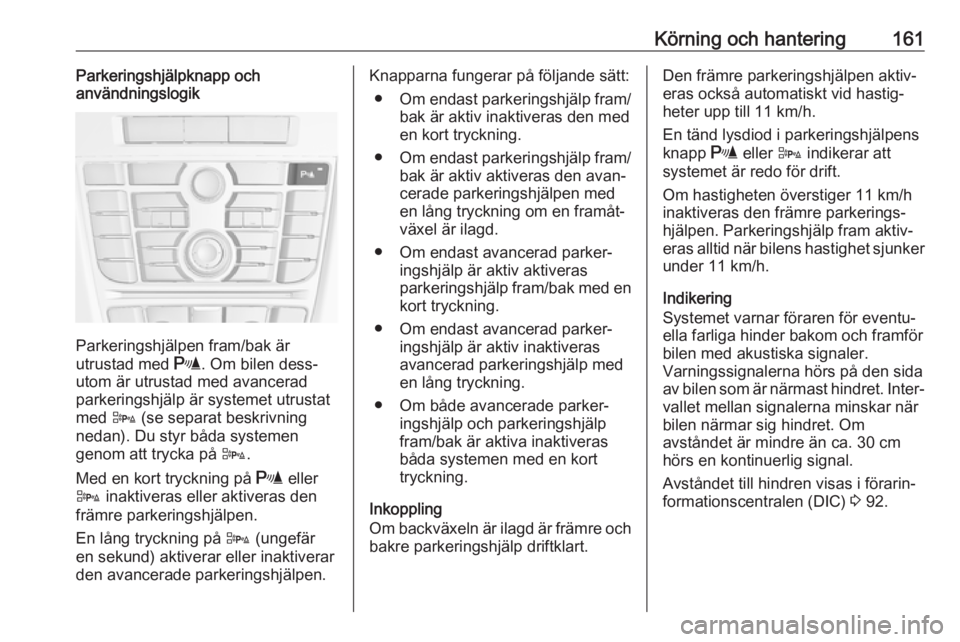

Körning och hantering161Parkeringshjälpknapp och
användningslogik
Parkeringshjälpen fram/bak är
utrustad med r. Om bilen dess‐
utom är utrustad med avancerad
parkeringshjälp är systemet utrustat
med D (se separat beskrivning
nedan). Du styr båda systemen genom att trycka på D.
Med en kort tryckning på r eller
D inaktiveras eller aktiveras den
främre parkeringshjälpen.
En lång tryckning på D (ungefär
en sekund) aktiverar eller inaktiverar den avancerade parkeringshjälpen.
Knapparna fungerar på följande sätt:
● Om endast parkeringshjälp fram/
bak är aktiv inaktiveras den med
en kort tryckning.
● Om endast parkeringshjälp fram/
bak är aktiv aktiveras den avan‐
cerade parkeringshjälpen med
en lång tryckning om en framåt‐
växel är ilagd.
● Om endast avancerad parker‐ ingshjälp är aktiv aktiveras
parkeringshjälp fram/bak med en kort tryckning.
● Om endast avancerad parker‐ ingshjälp är aktiv inaktiverasavancerad parkeringshjälp med
en lång tryckning.
● Om både avancerade parker‐ ingshjälp och parkeringshjälp
fram/bak är aktiva inaktiveras båda systemen med en kort
tryckning.
Inkoppling
Om backväxeln är ilagd är främre och bakre parkeringshjälp driftklart.Den främre parkeringshjälpen aktiv‐eras också automatiskt vid hastig‐
heter upp till 11 km/h.
En tänd lysdiod i parkeringshjälpens
knapp r eller D indikerar att
systemet är redo för drift.
Om hastigheten överstiger 11 km/h
inaktiveras den främre parkerings‐
hjälpen. Parkeringshjälp fram aktiv‐
eras alltid när bilens hastighet sjunker
under 11 km/h.
Indikering
Systemet varnar föraren för eventu‐
ella farliga hinder bakom och framför
bilen med akustiska signaler.
Varningssignalerna hörs på den sida
av bilen som är närmast hindret. Inter‐
vallet mellan signalerna minskar när
bilen närmar sig hindret. Om
avståndet är mindre än ca. 30 cm
hörs en kontinuerlig signal.
Avståndet till hindren visas i förarin‐
formationscentralen (DIC) 3 92.

162Körning och hantering

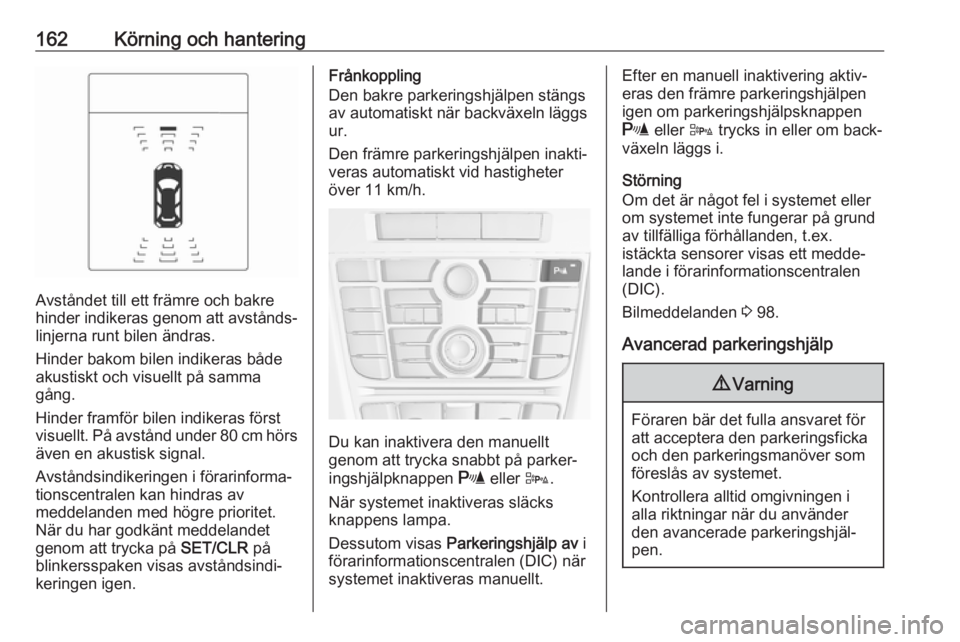

Avståndet till ett främre och bakre
hinder indikeras genom att avstånds‐
linjerna runt bilen ändras.
Hinder bakom bilen indikeras både
akustiskt och visuellt på samma
gång.
Hinder framför bilen indikeras först
visuellt. På avstånd under 80 cm hörs
även en akustisk signal.
Avståndsindikeringen i förarinforma‐
tionscentralen kan hindras av
meddelanden med högre prioritet.
När du har godkänt meddelandet
genom att trycka på SET/CLR på
blinkersspaken visas avståndsindi‐ keringen igen.
Frånkoppling
Den bakre parkeringshjälpen stängs
av automatiskt när backväxeln läggs
ur.
Den främre parkeringshjälpen inakti‐
veras automatiskt vid hastigheter
över 11 km/h.
Du kan inaktivera den manuellt
genom att trycka snabbt på parker‐
ingshjälpknappen r eller D.
När systemet inaktiveras släcks
knappens lampa.
Dessutom visas Parkeringshjälp av i
förarinformationscentralen (DIC) när
systemet inaktiveras manuellt.
Efter en manuell inaktivering aktiv‐
eras den främre parkeringshjälpen
igen om parkeringshjälpsknappen
r eller D trycks in eller om back‐
växeln läggs i.
Störning
Om det är något fel i systemet eller
om systemet inte fungerar på grund
av tillfälliga förhållanden, t.ex.
istäckta sensorer visas ett medde‐
lande i förarinformationscentralen
(DIC).
Bilmeddelanden 3 98.
Avancerad parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
att acceptera den parkeringsficka
och den parkeringsmanöver som
föreslås av systemet.
Kontrollera alltid omgivningen i
alla riktningar när du använder
den avancerade parkeringshjäl‐
pen.

Körning och hantering163
Det avancerade parkeringshjälpsys‐
temet hjälper föraren att manövrera in i en parkeringsficka med anvisningar
i förarinformationscentralen och via
akustiska signaler. Föraren måste
reglera acceleration, bromsning, styr‐
ning och växling.
Systemet använder parkeringshjälp‐
ens sensorer i parkeringshjälpen
fram/bak i kombination med två extra sensorer på båda sidorna av den
främre och bakre stötfångaren.
Parkeringshjälpknappen D och
användningslogik
Avancerad parkeringshjälp och
parkeringshjälp fram/bak hanteras
båda med D (se beskrivningen
ovan).
Med en kort tryckning på D inakti‐
veras eller aktiveras den främre
parkeringshjälpen.
En lång tryckning på D (ungefär
en sekund) aktiverar eller inaktiverar
den avancerade parkeringshjälpen.
Knapparna fungerar på följande sätt: ● Om endast parkeringshjälp fram/
bak är aktiv inaktiveras den med
en kort tryckning.
● Om endast parkeringshjälp fram/
bak är aktiv aktiveras den avan‐
cerade parkeringshjälpen med
en lång tryckning om en framåt‐
växel är ilagd.
● Om endast avancerad parker‐ ingshjälp är aktiv aktiveras
parkeringshjälp fram/bak med en
kort tryckning.● Om endast avancerad parker‐ ingshjälp är aktiv inaktiveras
avancerad parkeringshjälp med
en lång tryckning.
● Om både avancerade parker‐ ingshjälp och parkeringshjälp
fram/bak är aktiva inaktiveras båda systemen med en kort
tryckning.
Inkoppling
För att leta efter en parkeringsficka
måste du först aktivera systemet
genom att trycka på D i ungefär
en sekund.

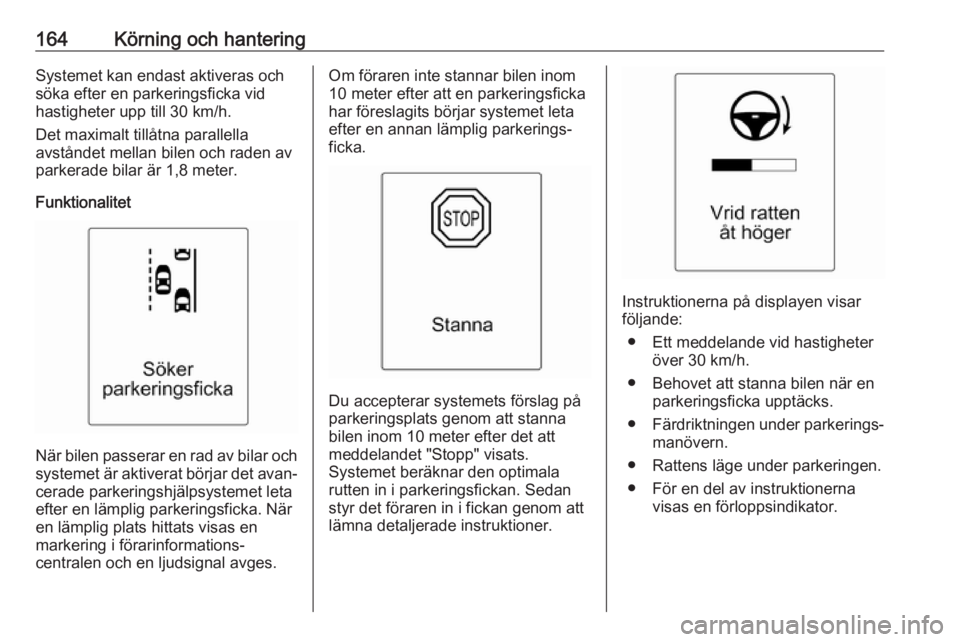

164Körning och hanteringSystemet kan endast aktiveras och
söka efter en parkeringsficka vid
hastigheter upp till 30 km/h.
Det maximalt tillåtna parallella
avståndet mellan bilen och raden av parkerade bilar är 1,8 meter.
Funktionalitet
När bilen passerar en rad av bilar och
systemet är aktiverat börjar det avan‐ cerade parkeringshjälpsystemet leta
efter en lämplig parkeringsficka. När
en lämplig plats hittats visas en
markering i förarinformations‐
centralen och en ljudsignal avges.
Om föraren inte stannar bilen inom
10 meter efter att en parkeringsficka har föreslagits börjar systemet leta
efter en annan lämplig parkerings‐
ficka.
Du accepterar systemets förslag på
parkeringsplats genom att stanna
bilen inom 10 meter efter det att
meddelandet "Stopp" visats.
Systemet beräknar den optimala
rutten in i parkeringsfickan. Sedan
styr det föraren in i fickan genom att
lämna detaljerade instruktioner.
Instruktionerna på displayen visar
följande:
● Ett meddelande vid hastigheter över 30 km/h.
● Behovet att stanna bilen när en parkeringsficka upptäcks.
● Färdriktningen under parkerings‐
manövern.
● Rattens läge under parkeringen.
● För en del av instruktionerna visas en förloppsindikator.

Körning och hantering165

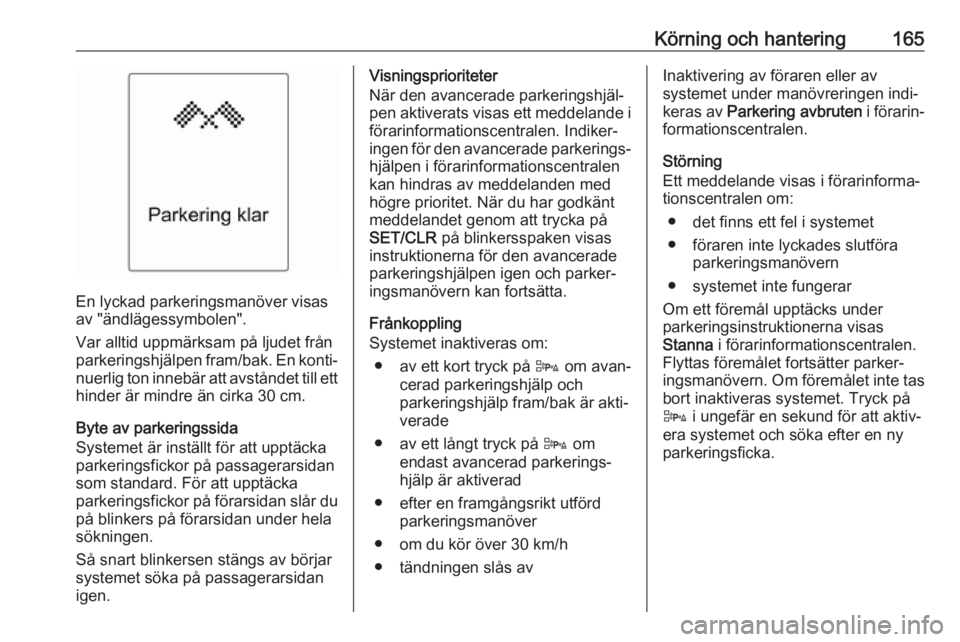

En lyckad parkeringsmanöver visas
av "ändlägessymbolen".
Var alltid uppmärksam på ljudet från
parkeringshjälpen fram/bak. En konti‐
nuerlig ton innebär att avståndet till ett hinder är mindre än cirka 30 cm.
Byte av parkeringssida
Systemet är inställt för att upptäcka
parkeringsfickor på passagerarsidan
som standard. För att upptäcka
parkeringsfickor på förarsidan slår du
på blinkers på förarsidan under hela
sökningen.
Så snart blinkersen stängs av börjar systemet söka på passagerarsidan
igen.
Visningsprioriteter
När den avancerade parkeringshjäl‐
pen aktiverats visas ett meddelande i
förarinformationscentralen. Indiker‐
ingen för den avancerade parkerings‐ hjälpen i förarinformationscentralen
kan hindras av meddelanden med
högre prioritet. När du har godkänt meddelandet genom att trycka på
SET/CLR på blinkersspaken visas
instruktionerna för den avancerade
parkeringshjälpen igen och parker‐
ingsmanövern kan fortsätta.
Frånkoppling
Systemet inaktiveras om:
● av ett kort tryck på D om avan‐
cerad parkeringshjälp och
parkeringshjälp fram/bak är akti‐
verade
● av ett långt tryck på D om
endast avancerad parkerings‐
hjälp är aktiverad
● efter en framgångsrikt utförd parkeringsmanöver
● om du kör över 30 km/h
● tändningen slås avInaktivering av föraren eller av
systemet under manövreringen indi‐
keras av Parkering avbruten i förarin‐
formationscentralen.
Störning
Ett meddelande visas i förarinforma‐
tionscentralen om:
● det finns ett fel i systemet
● föraren inte lyckades slutföra parkeringsmanövern
● systemet inte fungerar
Om ett föremål upptäcks under
parkeringsinstruktionerna visas
Stanna i förarinformationscentralen.
Flyttas föremålet fortsätter parker‐
ingsmanövern. Om föremålet inte tas
bort inaktiveras systemet. Tryck på
D i ungefär en sekund för att aktiv‐
era systemet och söka efter en ny
parkeringsficka.

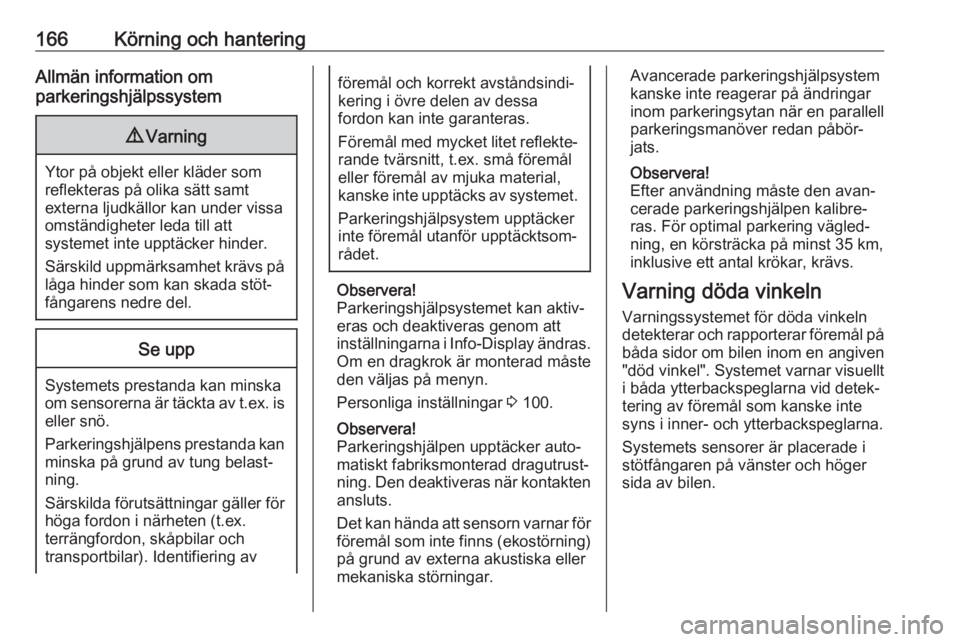

166Körning och hanteringAllmän information om
parkeringshjälpssystem9 Varning
Ytor på objekt eller kläder som
reflekteras på olika sätt samt
externa ljudkällor kan under vissa
omständigheter leda till att
systemet inte upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐
fångarens nedre del.
Se upp
Systemets prestanda kan minska
om sensorerna är täckta av t.ex. is
eller snö.
Parkeringshjälpens prestanda kan minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon i närheten (t.ex.
terrängfordon, skåpbilar och
transportbilar). Identifiering av
föremål och korrekt avståndsindi‐
kering i övre delen av dessa
fordon kan inte garanteras.
Föremål med mycket litet reflekte‐ rande tvärsnitt, t.ex. små föremål
eller föremål av mjuka material,
kanske inte upptäcks av systemet.
Parkeringshjälpsystem upptäcker
inte föremål utanför upptäcktsom‐
rådet.
Observera!
Parkeringshjälpsystemet kan aktiv‐
eras och deaktiveras genom att
inställningarna i Info-Display ändras.
Om en dragkrok är monterad måste
den väljas på menyn.
Personliga inställningar 3 100.
Observera!
Parkeringshjälpen upptäcker auto‐
matiskt fabriksmonterad dragutrust‐
ning. Den deaktiveras när kontakten ansluts.
Det kan hända att sensorn varnar för
föremål som inte finns (ekostörning) på grund av externa akustiska eller
mekaniska störningar.
Avancerade parkeringshjälpsystem
kanske inte reagerar på ändringar
inom parkeringsytan när en parallell
parkeringsmanöver redan påbör‐
jats.
Observera!
Efter användning måste den avan‐ cerade parkeringshjälpen kalibre‐
ras. För optimal parkering vägled‐
ning, en körsträcka på minst 35 km,
inklusive ett antal krökar, krävs.
Varning döda vinkeln Varningssystemet för döda vinkeln
detekterar och rapporterar föremål på
båda sidor om bilen inom en angiven
"död vinkel". Systemet varnar visuellt i båda ytterbackspeglarna vid detek‐
tering av föremål som kanske inte
syns i inner- och ytterbackspeglarna.
Systemets sensorer är placerade i
stötfångaren på vänster och höger
sida av bilen.

Körning och hantering1679Varning
Varningssystemet för döda
vinkeln ersätter inte förarens
uppsikt.
Systemet detekterar inte:
● fordon utanför döda vinkeln som snabbt kan närma sig
● fotgängare, cyklister eller djur Innan du byter fil ska du alltid
kontrollera i alla backspeglar, titta
över axeln och använda blinkers.
När systemet upptäcker ett fordon i
den döda vinkeln vid körning framåt,
oavsett om du passerar bilen eller om det passerar dig, tänds en gul
varningssymbol B i motsvarande
ytterbackspegel. Om föraren aktive‐
rar blinkersen börjar varningssymbo‐
len B blinka gult som en varning för
att du inte ska byta fil.
Observera!
Om den passerande bilen är minst
10 km/h snabbare än den passerade
bilen tänds eventuellt inte varnings‐
symbolen B i den aktuella ytterback‐
spegeln.
Varningen för döda vinkeln är aktiv i
hastigheter mellan 10 km/h och
140 km/h. Om du kör fortare än
140 km/h inaktiveras systemet, vilket
visas av att varningssymbolerna B i
ytterbackspeglarna visas svagt
upplysta. Om du sänker hastigheten
igen släcks varningssymbolerna. Om
ett fordon då upptäcks i döda vinkeln
tänds varningssymbolen B som
vanligt på motsvarande sida.
När bilen startas tänds symbolerna i
båda ytterbackspeglarna kort för att visa att systemet är igång.
Systemet kan aktiveras eller inaktive‐
ras på menyn Inställningar i
Info-Display, personliga inställningar
3 100.
Inaktivering indikeras via ett medde‐ lande i förarinformationscentralen.
Detekteringszoner
Systemets sensor täcker en zon på
ungefär 3 meter på båda sidor om
bilen. Zonen börjar vid ytterback‐
speglarna och sträcker sig ungefär
3 meter bakåt. Zonens höjd är mellan cirka 0,5 meter och 2 meter över
marken.
Systemet inaktiveras om en släpvagn
kopplas till bilen.
Varningssystemet för döda vinkeln är utformat så att stillastående föremål
såsom skyddsräcken, stolpar, trot‐
toarkanter, väggar och balkar ignore‐
ras. Parkerade fordon eller mötande
fordon detekteras inte.
Störning
Enstaka missade varningar kan före‐
komma under normala förhållanden.

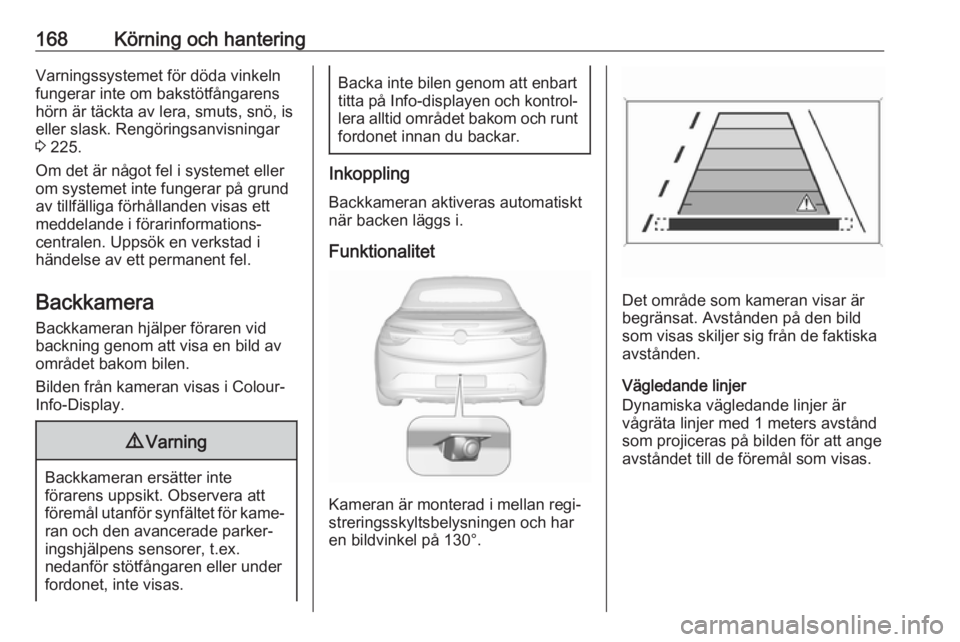

168Körning och hanteringVarningssystemet för döda vinkeln
fungerar inte om bakstötfångarens
hörn är täckta av lera, smuts, snö, is
eller slask. Rengöringsanvisningar
3 225.
Om det är något fel i systemet eller
om systemet inte fungerar på grund
av tillfälliga förhållanden visas ett
meddelande i förarinformations‐
centralen. Uppsök en verkstad i
händelse av ett permanent fel.
Backkamera Backkameran hjälper föraren vidbackning genom att visa en bild av
området bakom bilen.
Bilden från kameran visas i Colour-
Info-Display.9 Varning
Backkameran ersätter inte
förarens uppsikt. Observera att
föremål utanför synfältet för kame‐
ran och den avancerade parker‐ingshjälpens sensorer, t.ex.
nedanför stötfångaren eller under fordonet, inte visas.
Backa inte bilen genom att enbart
titta på Info-displayen och kontrol‐
lera alltid området bakom och runt fordonet innan du backar.
Inkoppling
Backkameran aktiveras automatiskt
när backen läggs i.
Funktionalitet
Kameran är monterad i mellan regi‐
streringsskyltsbelysningen och har
en bildvinkel på 130°.
Det område som kameran visar är begränsat. Avstånden på den bild
som visas skiljer sig från de faktiska
avstånden.
Vägledande linjer
Dynamiska vägledande linjer är
vågräta linjer med 1 meters avstånd
som projiceras på bilden för att ange
avståndet till de föremål som visas.
