Conducción y manejo199

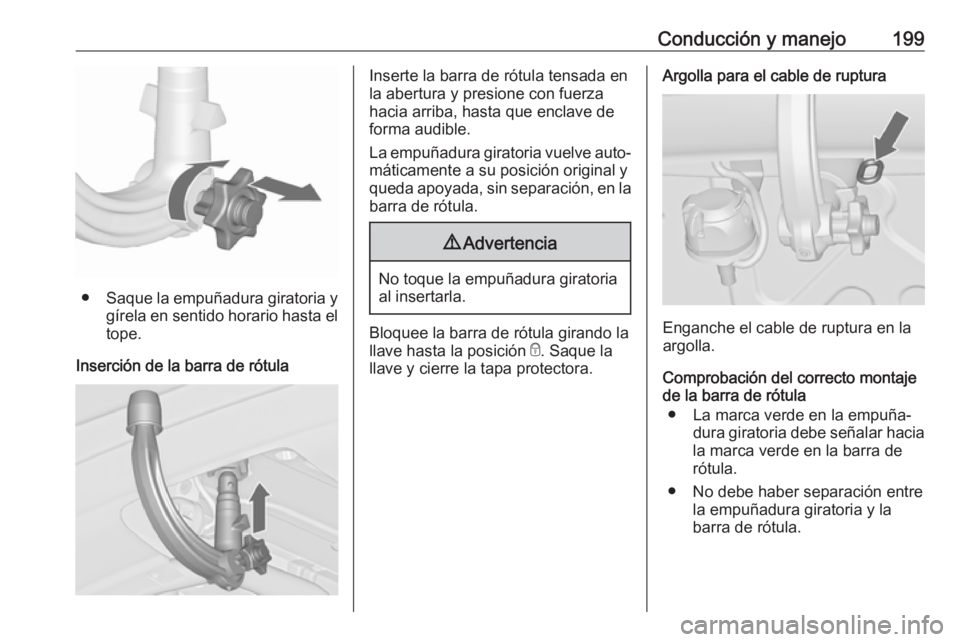

●Saque la empuñadura giratoria y
gírela en sentido horario hasta el tope.
Inserción de la barra de rótula
Inserte la barra de rótula tensada en
la abertura y presione con fuerza
hacia arriba, hasta que enclave de
forma audible.
La empuñadura giratoria vuelve auto‐ máticamente a su posición original y
queda apoyada, sin separación, en la
barra de rótula.9 Advertencia
No toque la empuñadura giratoria
al insertarla.
Bloquee la barra de rótula girando la
llave hasta la posición e. Saque la
llave y cierre la tapa protectora.
Argolla para el cable de ruptura
Enganche el cable de ruptura en la
argolla.
Comprobación del correcto montaje
de la barra de rótula
● La marca verde en la empuña‐ dura giratoria debe señalar hacia
la marca verde en la barra de
rótula.
● No debe haber separación entre la empuñadura giratoria y la
barra de rótula.

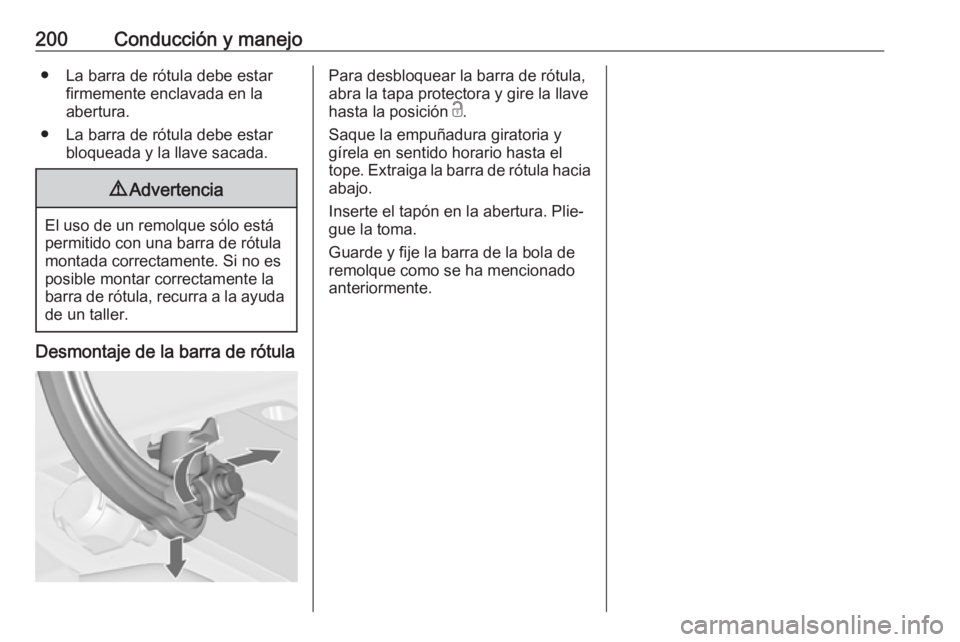

200Conducción y manejo● La barra de rótula debe estarfirmemente enclavada en la
abertura.
● La barra de rótula debe estar bloqueada y la llave sacada.9Advertencia
El uso de un remolque sólo está
permitido con una barra de rótula montada correctamente. Si no es
posible montar correctamente la
barra de rótula, recurra a la ayuda de un taller.
Desmontaje de la barra de rótula
Para desbloquear la barra de rótula,
abra la tapa protectora y gire la llave
hasta la posición c.
Saque la empuñadura giratoria y gírela en sentido horario hasta el
tope. Extraiga la barra de rótula hacia abajo.
Inserte el tapón en la abertura. Plie‐
gue la toma.
Guarde y fije la barra de la bola de
remolque como se ha mencionado
anteriormente.

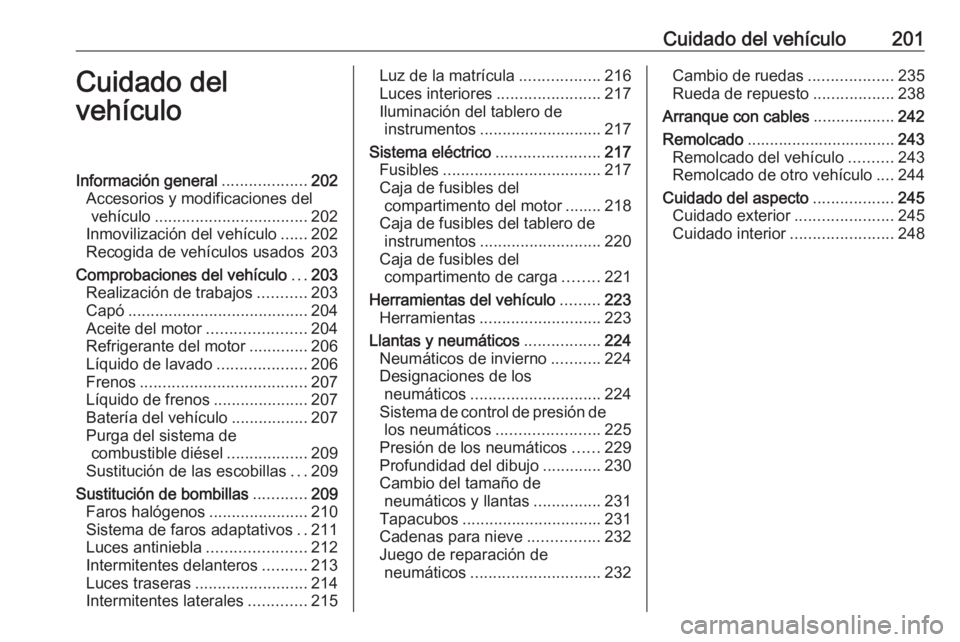

Cuidado del vehículo201Cuidado del
vehículoInformación general ...................202
Accesorios y modificaciones del vehículo .................................. 202
Inmovilización del vehículo ......202
Recogida de vehículos usados 203
Comprobaciones del vehículo ...203
Realización de trabajos ...........203
Capó ........................................ 204
Aceite del motor ......................204
Refrigerante del motor .............206
Líquido de lavado ....................206
Frenos ..................................... 207
Líquido de frenos .....................207
Batería del vehículo .................207
Purga del sistema de combustible diésel ..................209
Sustitución de las escobillas ...209
Sustitución de bombillas ............209
Faros halógenos ......................210
Sistema de faros adaptativos ..211
Luces antiniebla ......................212
Intermitentes delanteros ..........213
Luces traseras ......................... 214
Intermitentes laterales .............215Luz de la matrícula ..................216
Luces interiores .......................217
Iluminación del tablero de instrumentos ........................... 217
Sistema eléctrico .......................217
Fusibles ................................... 217
Caja de fusibles del compartimento del motor ........ 218
Caja de fusibles del tablero de instrumentos ........................... 220
Caja de fusibles del compartimento de carga ........221
Herramientas del vehículo .........223
Herramientas ........................... 223
Llantas y neumáticos .................224
Neumáticos de invierno ...........224
Designaciones de los neumáticos ............................. 224
Sistema de control de presión de los neumáticos .......................225
Presión de los neumáticos ......229
Profundidad del dibujo .............230
Cambio del tamaño de neumáticos y llantas ...............231
Tapacubos ............................... 231
Cadenas para nieve ................232
Juego de reparación de neumáticos ............................. 232Cambio de ruedas ...................235
Rueda de repuesto ..................238
Arranque con cables ..................242
Remolcado ................................. 243
Remolcado del vehículo ..........243
Remolcado de otro vehículo ....244
Cuidado del aspecto ..................245
Cuidado exterior ......................245
Cuidado interior .......................248

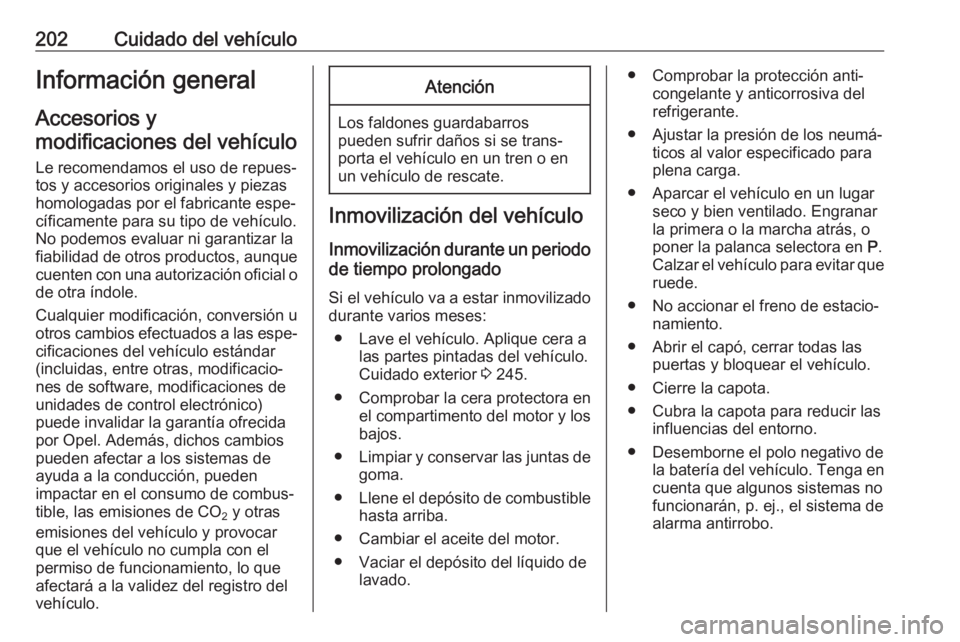

202Cuidado del vehículoInformación general
Accesorios y
modificaciones del vehículo
Le recomendamos el uso de repues‐
tos y accesorios originales y piezas
homologadas por el fabricante espe‐
cíficamente para su tipo de vehículo.
No podemos evaluar ni garantizar la
fiabilidad de otros productos, aunque
cuenten con una autorización oficial o de otra índole.
Cualquier modificación, conversión u
otros cambios efectuados a las espe‐
cificaciones del vehículo estándar
(incluidas, entre otras, modificacio‐
nes de software, modificaciones de
unidades de control electrónico)
puede invalidar la garantía ofrecida
por Opel. Además, dichos cambios
pueden afectar a los sistemas de
ayuda a la conducción, pueden
impactar en el consumo de combus‐
tible, las emisiones de CO 2 y otras
emisiones del vehículo y provocar
que el vehículo no cumpla con el
permiso de funcionamiento, lo que
afectará a la validez del registro del
vehículo.Atención
Los faldones guardabarros
pueden sufrir daños si se trans‐
porta el vehículo en un tren o en
un vehículo de rescate.
Inmovilización del vehículo
Inmovilización durante un periodode tiempo prolongado
Si el vehículo va a estar inmovilizado
durante varios meses:
● Lave el vehículo. Aplique cera a las partes pintadas del vehículo.
Cuidado exterior 3 245.
● Comprobar la cera protectora en el compartimento del motor y los
bajos.
● Limpiar y conservar las juntas de
goma.
● Llene el depósito de combustible
hasta arriba.
● Cambiar el aceite del motor.
● Vaciar el depósito del líquido de lavado.
● Comprobar la protección anti‐congelante y anticorrosiva del
refrigerante.
● Ajustar la presión de los neumá‐ ticos al valor especificado para
plena carga.
● Aparcar el vehículo en un lugar seco y bien ventilado. Engranar
la primera o la marcha atrás, o poner la palanca selectora en P.
Calzar el vehículo para evitar que ruede.
● No accionar el freno de estacio‐ namiento.
● Abrir el capó, cerrar todas las puertas y bloquear el vehículo.
● Cierre la capota.
● Cubra la capota para reducir las influencias del entorno.
● Desemborne el polo negativo de la batería del vehículo. Tenga en
cuenta que algunos sistemas no
funcionarán, p. ej., el sistema de
alarma antirrobo.

Cuidado del vehículo203Puesta en servicio de nuevoPara volver a poner en servicio el
vehículo:
● Embornar el polo negativo de la batería del vehículo. Activar el
control electrónico de los eleva‐
lunas eléctricos.
● Comprobar la presión de los neumáticos.
● Rellenar el depósito del líquido de lavado.
● Comprobar el nivel de aceite del motor.
● Comprobar el nivel del refrige‐ rante.
● Puesto que la durabilidad del AdBlue está limitada a dos años,el líquido debe cambiarse si es
demasiado antiguo. Recurra a la
ayuda de un taller.
● Montar la placa de matrícula si fuera necesario.Recogida de vehículos
usados
Dispone de información sobre
centros de recogida de vehículos
usados y sobre el reciclaje de estos
vehículos en nuestra web, donde sea un requisito legal. El desguace debe
encargarse a una empresa de reci‐
claje autorizada.Comprobaciones del
vehículo
Realización de trabajos9 Advertencia
Las comprobaciones en el
compartimiento del motor deben
efectuarse con el encendido
desconectado.
El ventilador de refrigeración
puede funcionar aunque el encen‐ dido esté desconectado.

204Cuidado del vehículo9Peligro
El sistema de encendido y los
faros de xenón utilizan una
tensión muy alta. No toque sus componentes.

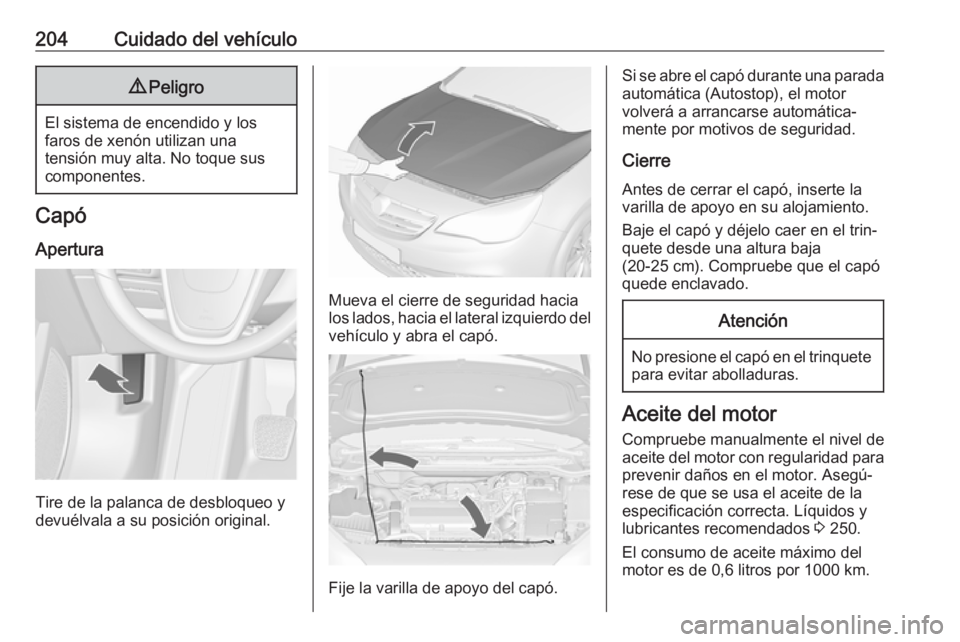

Capó
Apertura
Tire de la palanca de desbloqueo y
devuélvala a su posición original.
Mueva el cierre de seguridad hacia
los lados, hacia el lateral izquierdo del
vehículo y abra el capó.
Fije la varilla de apoyo del capó.
Si se abre el capó durante una parada
automática (Autostop), el motor
volverá a arrancarse automática‐ mente por motivos de seguridad.
Cierre Antes de cerrar el capó, inserte la
varilla de apoyo en su alojamiento.
Baje el capó y déjelo caer en el trin‐
quete desde una altura baja
(20-25 cm). Compruebe que el capó quede enclavado.Atención
No presione el capó en el trinquete para evitar abolladuras.
Aceite del motor
Compruebe manualmente el nivel de
aceite del motor con regularidad para prevenir daños en el motor. Asegú‐
rese de que se usa el aceite de la
especificación correcta. Líquidos y
lubricantes recomendados 3 250.
El consumo de aceite máximo del motor es de 0,6 litros por 1000 km.

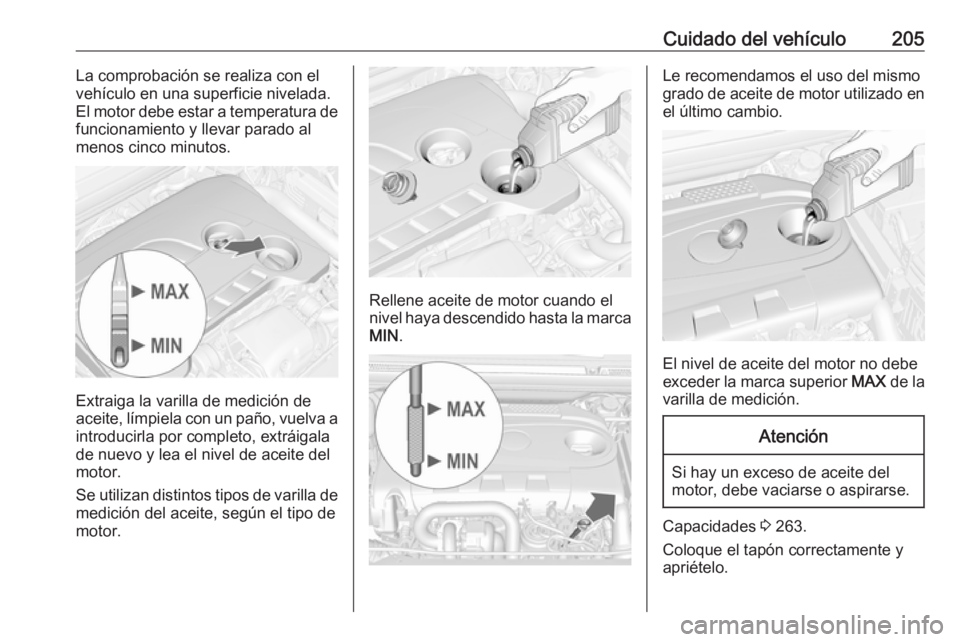

Cuidado del vehículo205La comprobación se realiza con el
vehículo en una superficie nivelada.
El motor debe estar a temperatura de
funcionamiento y llevar parado al
menos cinco minutos.
Extraiga la varilla de medición de
aceite, límpiela con un paño, vuelva a introducirla por completo, extráigala
de nuevo y lea el nivel de aceite del
motor.
Se utilizan distintos tipos de varilla de
medición del aceite, según el tipo de
motor.
Rellene aceite de motor cuando el
nivel haya descendido hasta la marca MIN .
Le recomendamos el uso del mismo
grado de aceite de motor utilizado en
el último cambio.
El nivel de aceite del motor no debe
exceder la marca superior MAX de la
varilla de medición.
Atención
Si hay un exceso de aceite del
motor, debe vaciarse o aspirarse.
Capacidades 3 263.
Coloque el tapón correctamente y apriételo.

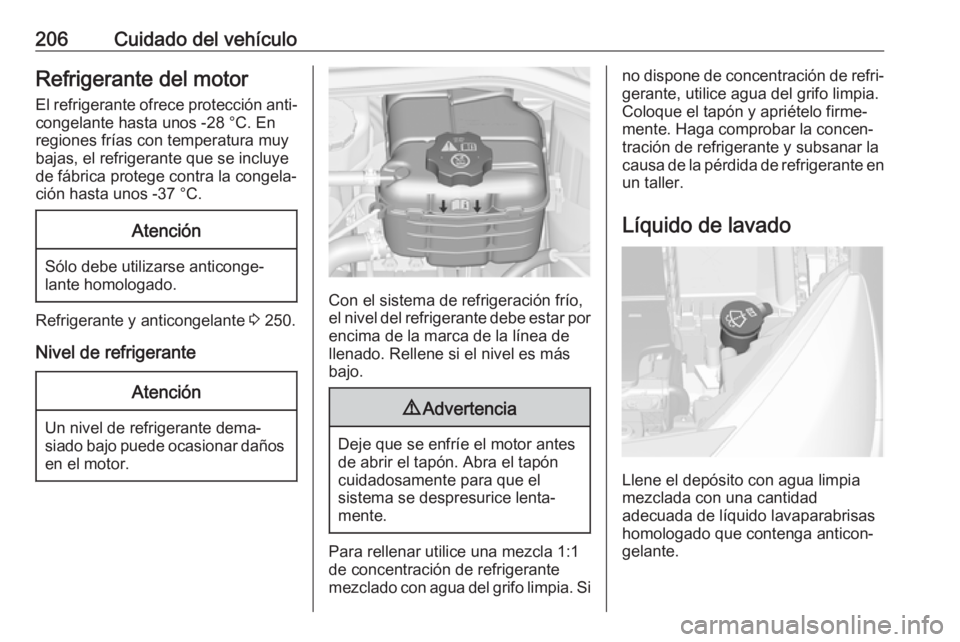

206Cuidado del vehículoRefrigerante del motor
El refrigerante ofrece protección anti‐ congelante hasta unos -28 °C. En
regiones frías con temperatura muy
bajas, el refrigerante que se incluye
de fábrica protege contra la congela‐ ción hasta unos -37 °C.Atención
Sólo debe utilizarse anticonge‐
lante homologado.
Refrigerante y anticongelante 3 250.
Nivel de refrigerante
Atención
Un nivel de refrigerante dema‐
siado bajo puede ocasionar daños en el motor.
Con el sistema de refrigeración frío,
el nivel del refrigerante debe estar por
encima de la marca de la línea de
llenado. Rellene si el nivel es más
bajo.
9 Advertencia
Deje que se enfríe el motor antes
de abrir el tapón. Abra el tapón cuidadosamente para que el
sistema se despresurice lenta‐
mente.
Para rellenar utilice una mezcla 1:1
de concentración de refrigerante
mezclado con agua del grifo limpia. Si
no dispone de concentración de refri‐ gerante, utilice agua del grifo limpia.
Coloque el tapón y apriételo firme‐
mente. Haga comprobar la concen‐
tración de refrigerante y subsanar la
causa de la pérdida de refrigerante en
un taller.
Líquido de lavado
Llene el depósito con agua limpia
mezclada con una cantidad
adecuada de líquido lavaparabrisas
homologado que contenga anticon‐
gelante.

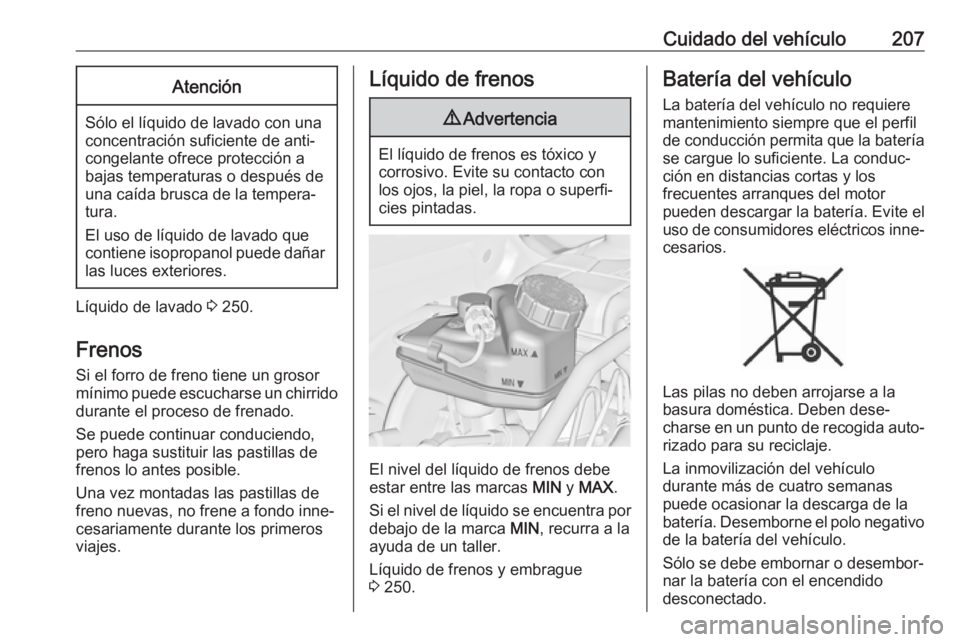

Cuidado del vehículo207Atención
Sólo el líquido de lavado con una
concentración suficiente de anti‐
congelante ofrece protección a
bajas temperaturas o después de
una caída brusca de la tempera‐
tura.
El uso de líquido de lavado que
contiene isopropanol puede dañar
las luces exteriores.
Líquido de lavado 3 250.
Frenos
Si el forro de freno tiene un grosor
mínimo puede escucharse un chirrido durante el proceso de frenado.
Se puede continuar conduciendo,
pero haga sustituir las pastillas de
frenos lo antes posible.
Una vez montadas las pastillas de
freno nuevas, no frene a fondo inne‐
cesariamente durante los primeros
viajes.
Líquido de frenos9 Advertencia
El líquido de frenos es tóxico y
corrosivo. Evite su contacto con los ojos, la piel, la ropa o superfi‐
cies pintadas.
El nivel del líquido de frenos debe
estar entre las marcas MIN y MAX .
Si el nivel de líquido se encuentra por
debajo de la marca MIN, recurra a la
ayuda de un taller.
Líquido de frenos y embrague
3 250.
Batería del vehículo
La batería del vehículo no requiere
mantenimiento siempre que el perfil
de conducción permita que la batería
se cargue lo suficiente. La conduc‐
ción en distancias cortas y los
frecuentes arranques del motor
pueden descargar la batería. Evite el
uso de consumidores eléctricos inne‐
cesarios.
Las pilas no deben arrojarse a la
basura doméstica. Deben dese‐
charse en un punto de recogida auto‐
rizado para su reciclaje.
La inmovilización del vehículo
durante más de cuatro semanas
puede ocasionar la descarga de la
batería. Desemborne el polo negativo
de la batería del vehículo.
Sólo se debe embornar o desembor‐
nar la batería con el encendido
desconectado.

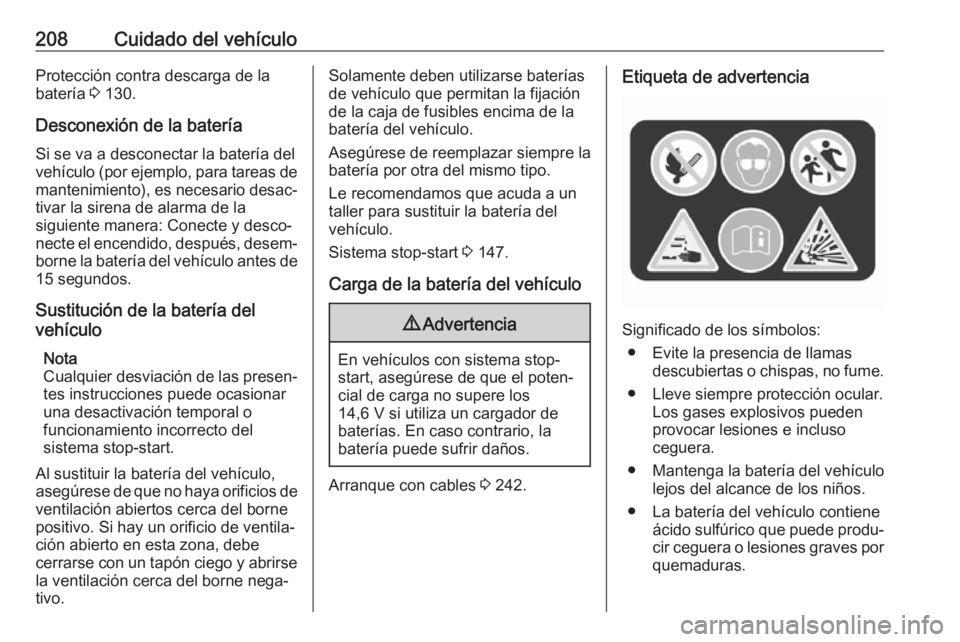

208Cuidado del vehículoProtección contra descarga de la
batería 3 130.
Desconexión de la batería Si se va a desconectar la batería del
vehículo (por ejemplo, para tareas de
mantenimiento), es necesario desac‐
tivar la sirena de alarma de la
siguiente manera: Conecte y desco‐
necte el encendido, después, desem‐
borne la batería del vehículo antes de 15 segundos.
Sustitución de la batería del
vehículo
Nota
Cualquier desviación de las presen‐
tes instrucciones puede ocasionar
una desactivación temporal o
funcionamiento incorrecto del
sistema stop-start.
Al sustituir la batería del vehículo, asegúrese de que no haya orificios de
ventilación abiertos cerca del borne
positivo. Si hay un orificio de ventila‐ ción abierto en esta zona, debe
cerrarse con un tapón ciego y abrirse la ventilación cerca del borne nega‐
tivo.Solamente deben utilizarse baterías
de vehículo que permitan la fijación
de la caja de fusibles encima de la
batería del vehículo.
Asegúrese de reemplazar siempre la
batería por otra del mismo tipo.
Le recomendamos que acuda a un
taller para sustituir la batería del
vehículo.
Sistema stop-start 3 147.
Carga de la batería del vehículo9 Advertencia
En vehículos con sistema stop-
start, asegúrese de que el poten‐
cial de carga no supere los
14,6 V si utiliza un cargador de
baterías. En caso contrario, la
batería puede sufrir daños.
Arranque con cables 3 242.
Etiqueta de advertencia
Significado de los símbolos:
● Evite la presencia de llamas descubiertas o chispas, no fume.
● Lleve siempre protección ocular. Los gases explosivos pueden
provocar lesiones e incluso
ceguera.
● Mantenga la batería del vehículo
lejos del alcance de los niños.
● La batería del vehículo contiene ácido sulfúrico que puede produ‐cir ceguera o lesiones graves por
quemaduras.
