Page 11 of 277

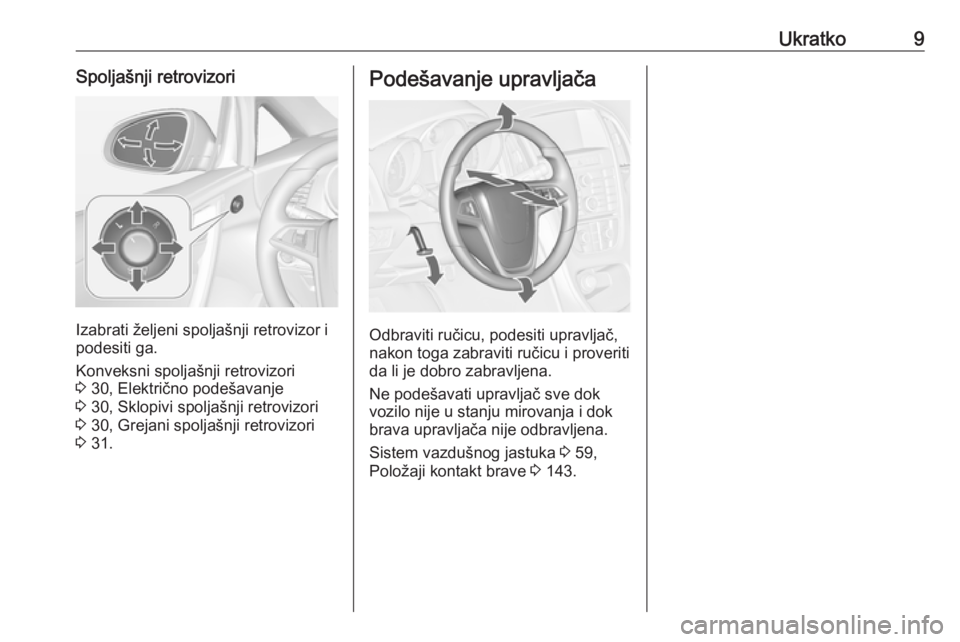

Ukratko9Spoljašnji retrovizori
Izabrati željeni spoljašnji retrovizor i
podesiti ga.
Konveksni spoljašnji retrovizori
3 30, Električno podešavanje
3 30, Sklopivi spoljašnji retrovizori
3 30, Grejani spoljašnji retrovizori
3 31.
Podešavanje upravljača
Odbraviti ručicu, podesiti upravljač,
nakon toga zabraviti ručicu i proveriti
da li je dobro zabravljena.
Ne podešavati upravljač sve dok
vozilo nije u stanju mirovanja i dok brava upravljača nije odbravljena.
Sistem vazdušnog jastuka 3 59,
Položaji kontakt brave 3 143.
Page 12 of 277

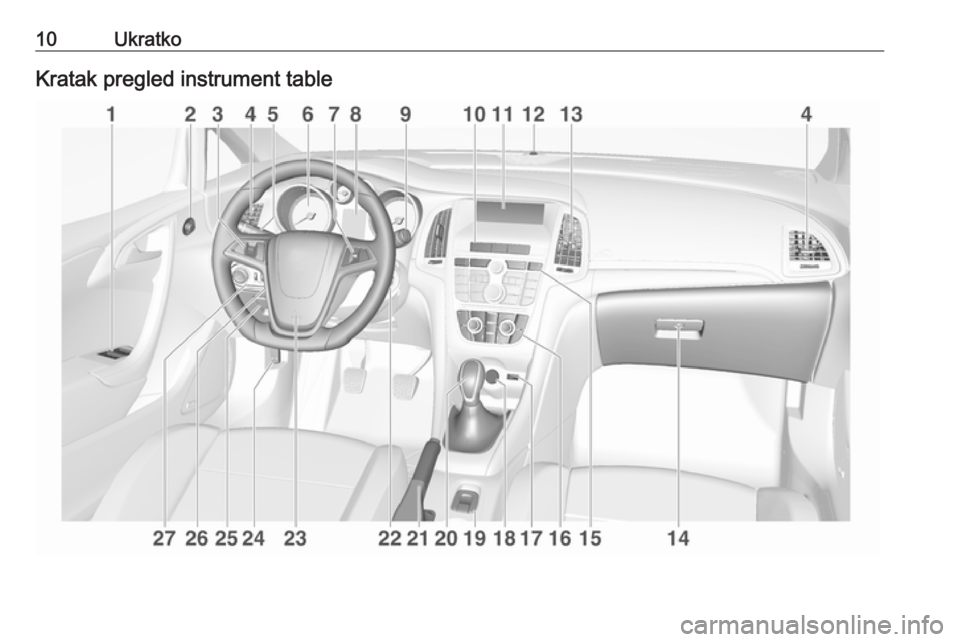

10UkratkoKratak pregled instrument table
Page 13 of 277

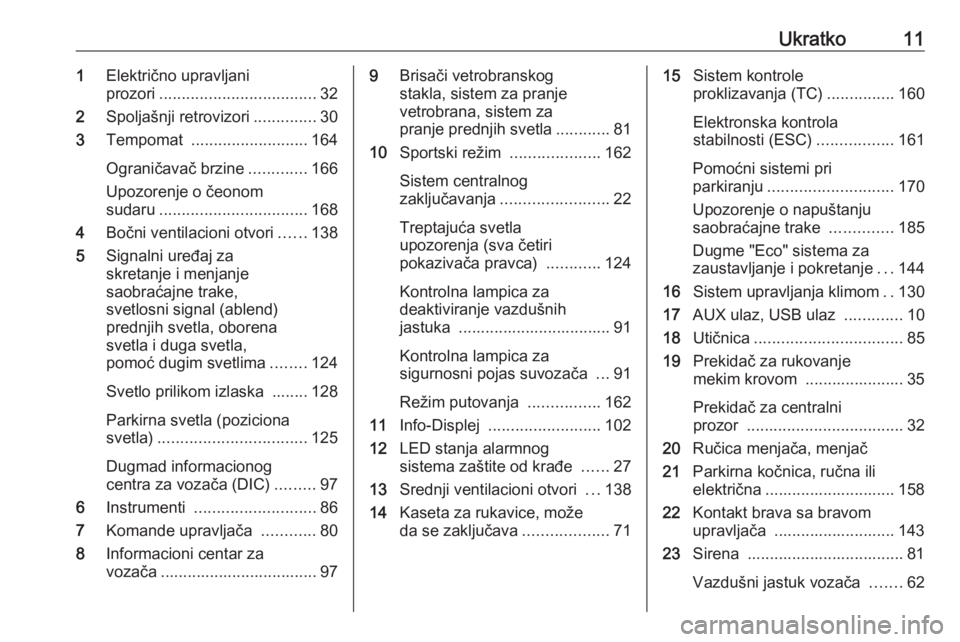

Ukratko111Električno upravljani
prozori ................................... 32
2 Spoljašnji retrovizori ..............30
3 Tempomat .......................... 164
Ograničavač brzine .............166
Upozorenje o čeonom
sudaru ................................. 168
4 Bočni ventilacioni otvori ......138
5 Signalni uređaj za
skretanje i menjanje
saobraćajne trake,
svetlosni signal (ablend)
prednjih svetla, oborena
svetla i duga svetla,
pomoć dugim svetlima ........124
Svetlo prilikom izlaska ........ 128
Parkirna svetla (poziciona
svetla) ................................. 125
Dugmad informacionog
centra za vozača (DIC) .........97
6 Instrumenti ........................... 86
7 Komande upravljača ............80
8 Informacioni centar za
vozača ................................... 979 Brisači vetrobranskog
stakla, sistem za pranje
vetrobrana, sistem za
pranje prednjih svetla ............81
10 Sportski režim ....................162
Sistem centralnog
zaključavanja ........................ 22
Treptajuća svetla
upozorenja (sva četiri
pokazivača pravca) ............124
Kontrolna lampica za
deaktiviranje vazdušnih
jastuka .................................. 91
Kontrolna lampica za
sigurnosni pojas suvozača ...91
Režim putovanja ................162
11 Info-Displej ......................... 102
12 LED stanja alarmnog
sistema zaštite od krađe ......27
13 Srednji ventilacioni otvori ...138
14 Kaseta za rukavice, može
da se zaključava ...................7115Sistem kontrole
proklizavanja (TC) ...............160
Elektronska kontrola
stabilnosti (ESC) .................161
Pomoćni sistemi pri
parkiranju ............................ 170
Upozorenje o napuštanju
saobraćajne trake ..............185
Dugme "Eco" sistema za
zaustavljanje i pokretanje ...144
16 Sistem upravljanja klimom ..130
17 AUX ulaz, USB ulaz .............10
18 Utičnica ................................. 85
19 Prekidač za rukovanje
mekim krovom ...................... 35
Prekidač za centralni
prozor ................................... 32
20 Ručica menjača, menjač
21 Parkirna kočnica, ručna ili
električna ............................. 158
22 Kontakt brava sa bravom
upravljača ........................... 143
23 Sirena ................................... 81
Vazdušni jastuk vozača .......62
Page 14 of 277

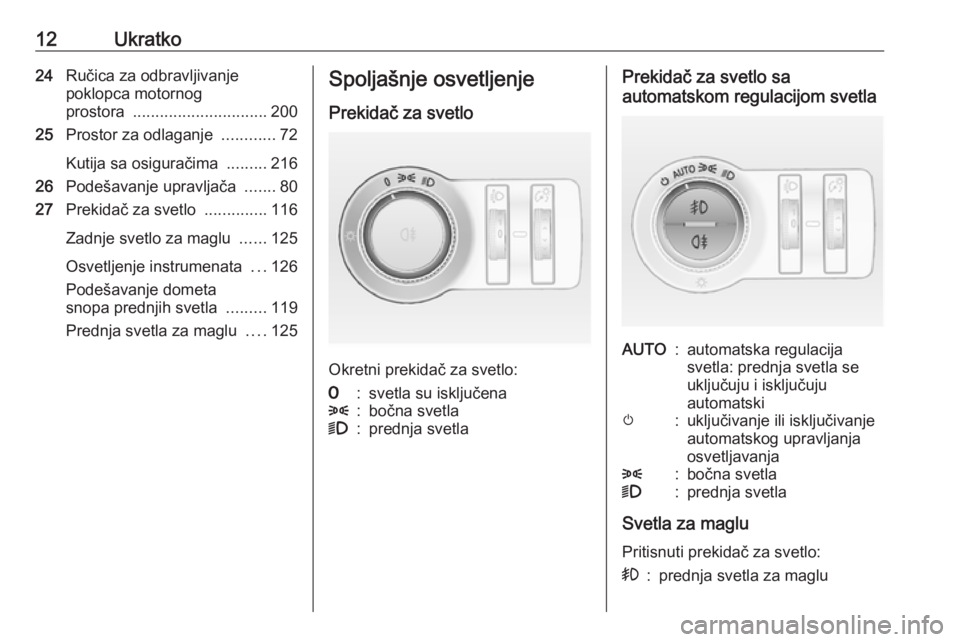

12Ukratko24Ručica za odbravljivanje
poklopca motornog
prostora .............................. 200
25 Prostor za odlaganje ............72
Kutija sa osiguračima .........216
26 Podešavanje upravljača .......80
27 Prekidač za svetlo ..............116
Zadnje svetlo za maglu ......125
Osvetljenje instrumenata ...126
Podešavanje dometa
snopa prednjih svetla .........119
Prednja svetla za maglu ....125Spoljašnje osvetljenje
Prekidač za svetlo
Okretni prekidač za svetlo:
7:svetla su isključena8:bočna svetla9:prednja svetlaPrekidač za svetlo sa
automatskom regulacijom svetlaAUTO:automatska regulacija
svetla: prednja svetla se
uključuju i isključuju
automatskim:uključivanje ili isključivanje
automatskog upravljanja
osvetljavanja8:bočna svetla9:prednja svetla
Svetla za maglu
Pritisnuti prekidač za svetlo:
>:prednja svetla za maglu
Page 15 of 277

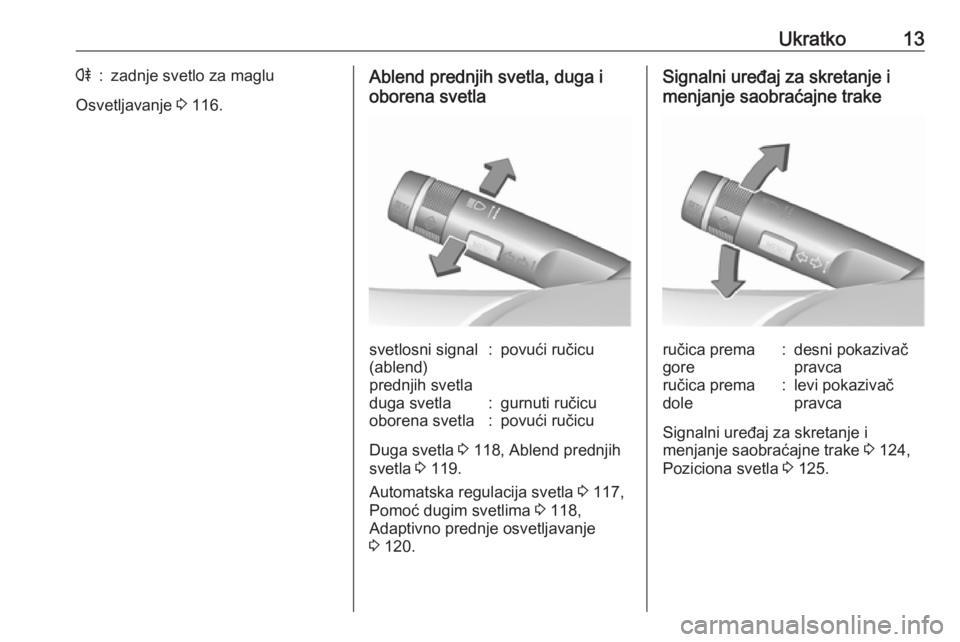

Ukratko13r:zadnje svetlo za maglu
Osvetljavanje 3 116.
Ablend prednjih svetla, duga i
oborena svetlasvetlosni signal
(ablend)
prednjih svetla:povući ručicuduga svetla:gurnuti ručicuoborena svetla:povući ručicu
Duga svetla 3 118, Ablend prednjih
svetla 3 119.
Automatska regulacija svetla 3 117,
Pomoć dugim svetlima 3 118,
Adaptivno prednje osvetljavanje
3 120.
Signalni uređaj za skretanje i
menjanje saobraćajne trakeručica prema
gore:desni pokazivač
pravcaručica prema
dole:levi pokazivač
pravca
Signalni uređaj za skretanje i
menjanje saobraćajne trake 3 124,
Poziciona svetla 3 125.
Page 16 of 277

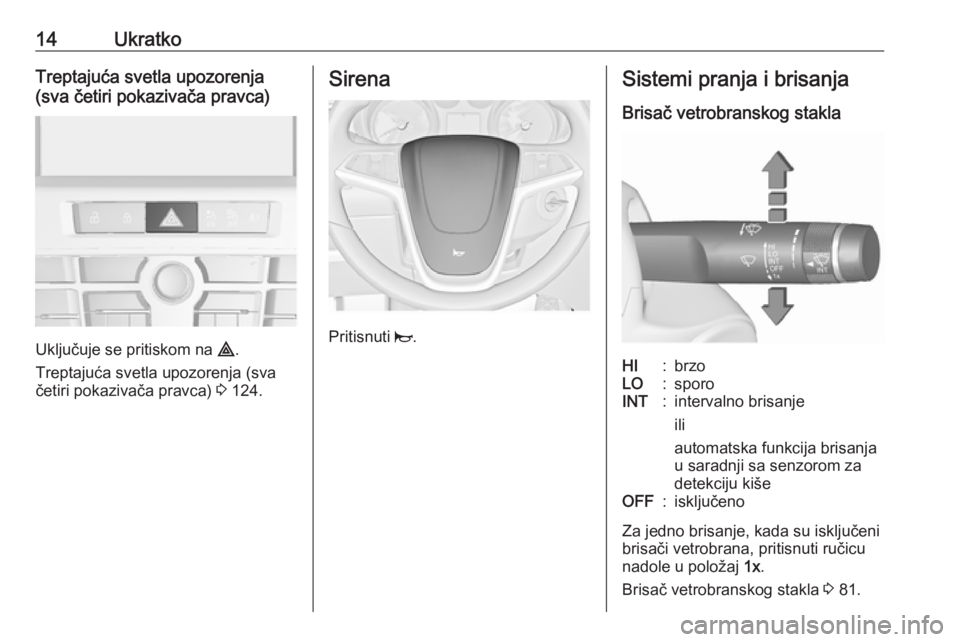

14UkratkoTreptajuća svetla upozorenja(sva četiri pokazivača pravca)
Uključuje se pritiskom na ¨.
Treptajuća svetla upozorenja (sva
četiri pokazivača pravca) 3 124.
Sirena
Pritisnuti j.
Sistemi pranja i brisanja
Brisač vetrobranskog staklaHI:brzoLO:sporoINT:intervalno brisanje
ili
automatska funkcija brisanja
u saradnji sa senzorom za
detekciju kišeOFF:isključeno
Za jedno brisanje, kada su isključeni
brisači vetrobrana, pritisnuti ručicu
nadole u položaj 1x.
Brisač vetrobranskog stakla 3 81.
Page 17 of 277

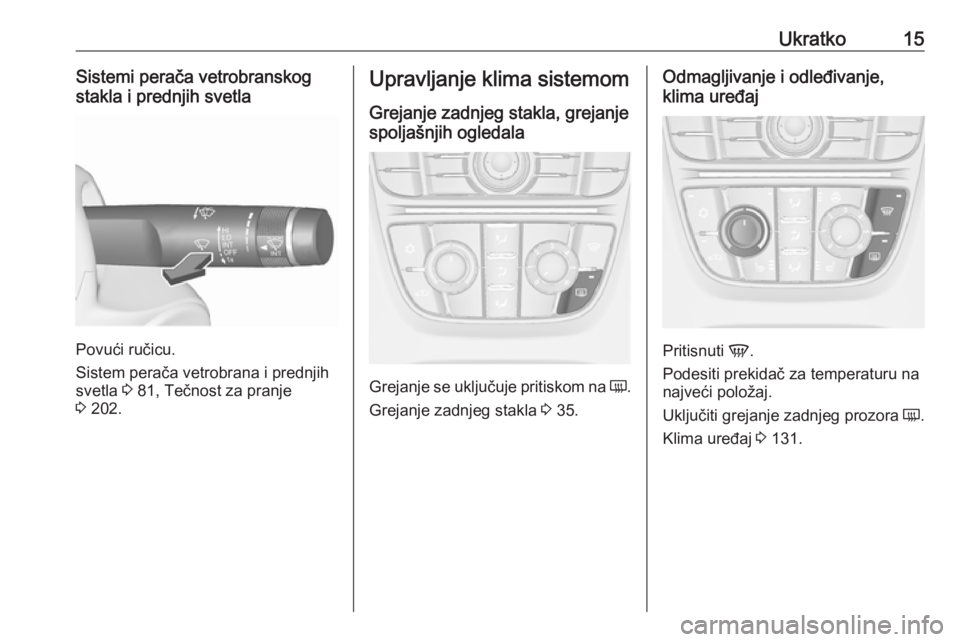

Ukratko15Sistemi perača vetrobranskog
stakla i prednjih svetla
Povući ručicu.
Sistem perača vetrobrana i prednjih
svetla 3 81, Tečnost za pranje
3 202.
Upravljanje klima sistemom
Grejanje zadnjeg stakla, grejanje
spoljašnjih ogledala
Grejanje se uključuje pritiskom na Ü.
Grejanje zadnjeg stakla 3 35.
Odmagljivanje i odleđivanje,
klima uređaj
Pritisnuti V.
Podesiti prekidač za temperaturu na
najveći položaj.
Uključiti grejanje zadnjeg prozora Ü.
Klima uređaj 3 131.
Page 18 of 277
16UkratkoOdmagljivanje i odleđivanje
prozora, elektronsko upravljanje
klima sistemom
Pritisnuti V.
Temperatura i raspodela vazduha su
automatski podešeni i ventilator radi maksimalnom brzinom.
Uključiti grejanje zadnjeg prozora Ü.
Elektronsko upravljanje klima
sistemom 3 133.
Menjač
Ručni menjač
Hod unazad: kod vozila u stanju
mirovanja, posle pritiskanja pedale
kvačila, pritisnuti dugme
odbravljivanja na ručici menjača i
izabrati brzinu.
Ako se brzina ne ukopča, staviti
ručicu u neutralan položaj, otpustiti
kvačilo i ponovo pritisnuti pedalu; nakon toga ponovo birati hod unazad.
Ručni menjač 3 157.
Automatski menjačP:parkiranjeR:hod unazadN:neutralni položajD:automatski režimM:ručni režim rada: pomeriti ručicu
menjača iz D prema levo.<:ručni režim kopčanja u viši
stepen prenosa]:ručni režim prebacivanja u niži
stepen
Ručica menjača se jedino može
pomeriti iz položaja P kada je kontakt
uključen i kada je pritisnuta nožna
kočnica. Za prebacivanje u P ili R,
pritisnuti dugme za odbravljivanje.
Page 19 of 277

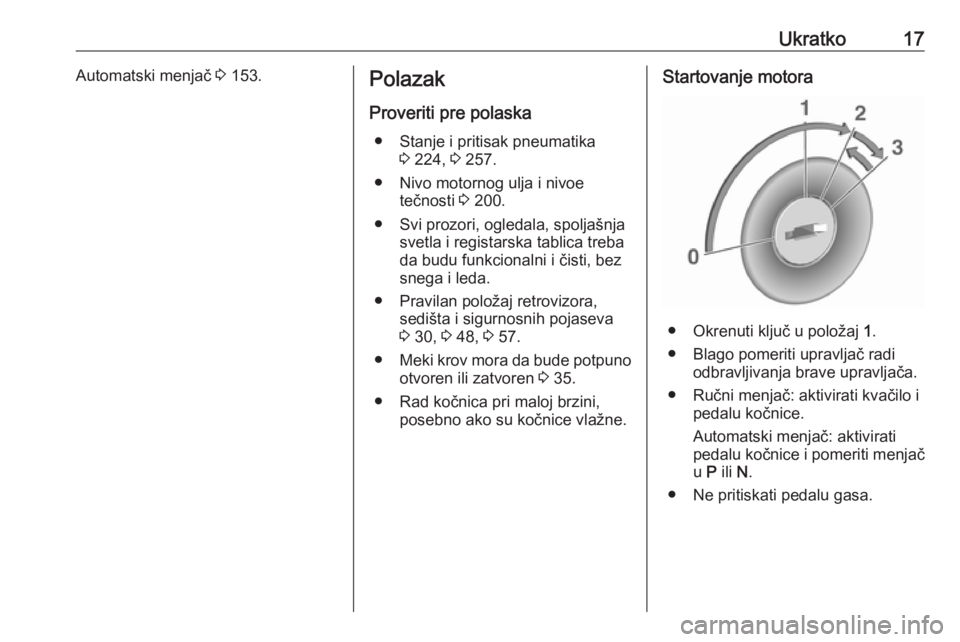

Ukratko17Automatski menjač 3 153.Polazak
Proveriti pre polaska ● Stanje i pritisak pneumatika 3 224, 3 257.
● Nivo motornog ulja i nivoe tečnosti 3 200.
● Svi prozori, ogledala, spoljašnja svetla i registarska tablica treba
da budu funkcionalni i čisti, bez
snega i leda.
● Pravilan položaj retrovizora, sedišta i sigurnosnih pojaseva
3 30, 3 48, 3 57.
● Meki krov mora da bude potpuno
otvoren ili zatvoren 3 35.
● Rad kočnica pri maloj brzini, posebno ako su kočnice vlažne.Startovanje motora
● Okrenuti ključ u položaj 1.
● Blago pomeriti upravljač radi odbravljivanja brave upravljača.
● Ručni menjač: aktivirati kvačilo i pedalu kočnice.
Automatski menjač: aktivirati
pedalu kočnice i pomeriti menjač
u P ili N.
● Ne pritiskati pedalu gasa.
Page 20 of 277

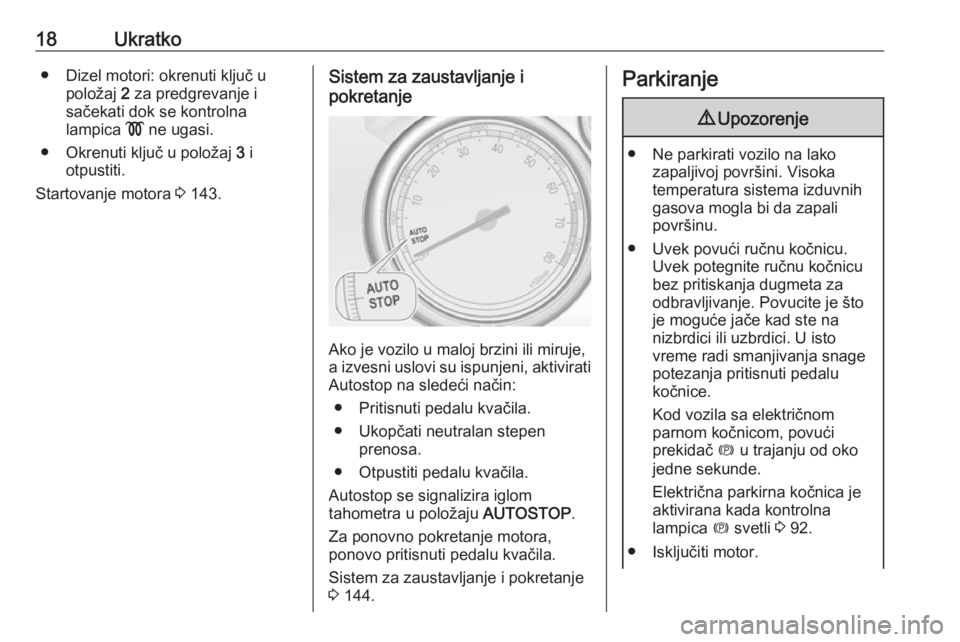

18Ukratko● Dizel motori: okrenuti ključ upoložaj 2 za predgrevanje i
sačekati dok se kontrolna
lampica ! ne ugasi.
● Okrenuti ključ u položaj 3 i
otpustiti.
Startovanje motora 3 143.Sistem za zaustavljanje i
pokretanje
Ako je vozilo u maloj brzini ili miruje,
a izvesni uslovi su ispunjeni, aktivirati
Autostop na sledeći način:
● Pritisnuti pedalu kvačila.
● Ukopčati neutralan stepen prenosa.
● Otpustiti pedalu kvačila.
Autostop se signalizira iglom
tahometra u položaju AUTOSTOP.
Za ponovno pokretanje motora, ponovo pritisnuti pedalu kvačila.
Sistem za zaustavljanje i pokretanje
3 144.
Parkiranje9 Upozorenje
● Ne parkirati vozilo na lako
zapaljivoj površini. Visoka
temperatura sistema izduvnih
gasova mogla bi da zapali
površinu.
● Uvek povući ručnu kočnicu. Uvek potegnite ručnu kočnicu
bez pritiskanja dugmeta za
odbravljivanje. Povucite je što
je moguće jače kad ste na
nizbrdici ili uzbrdici. U isto
vreme radi smanjivanja snage
potezanja pritisnuti pedalu
kočnice.
Kod vozila sa električnom
parnom kočnicom, povući
prekidač m u trajanju od oko
jedne sekunde.
Električna parkirna kočnica je aktivirana kada kontrolna
lampica m svetli 3 92.
● Isključiti motor.
