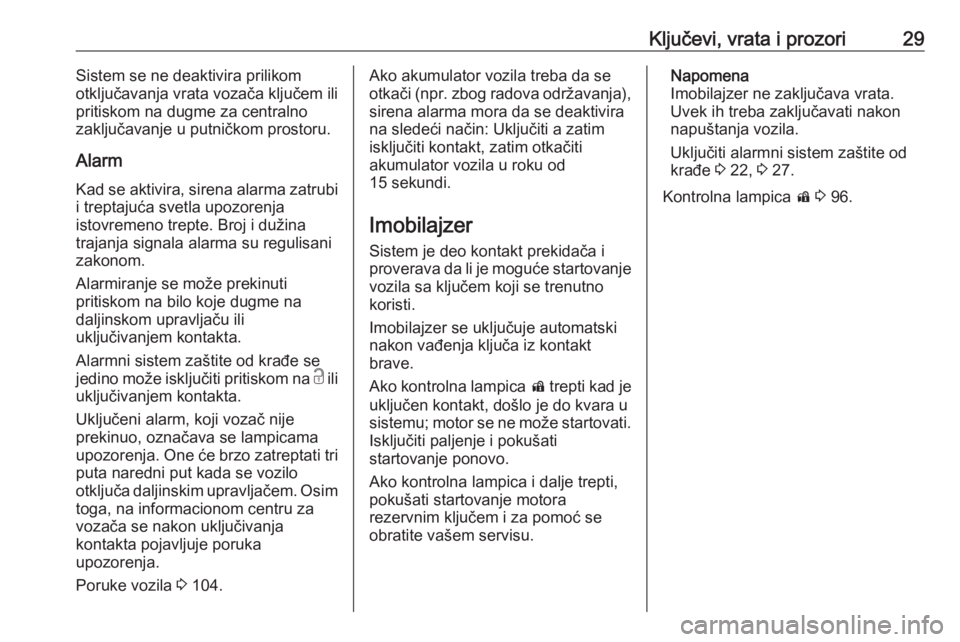

Page 31 of 277
Ključevi, vrata i prozori29Sistem se ne deaktivira prilikom
otključavanja vrata vozača ključem ili
pritiskom na dugme za centralno zaključavanje u putničkom prostoru.
Alarm Kad se aktivira, sirena alarma zatrubi i treptajuća svetla upozorenja
istovremeno trepte. Broj i dužina
trajanja signala alarma su regulisani
zakonom.
Alarmiranje se može prekinuti
pritiskom na bilo koje dugme na
daljinskom upravljaču ili
uključivanjem kontakta.
Alarmni sistem zaštite od krađe se
jedino može isključiti pritiskom na c ili
uključivanjem kontakta.
Uključeni alarm, koji vozač nije
prekinuo, označava se lampicama
upozorenja. One će brzo zatreptati tri
puta naredni put kada se vozilo
otključa daljinskim upravljačem. Osim toga, na informacionom centru za
vozača se nakon uključivanja
kontakta pojavljuje poruka
upozorenja.
Poruke vozila 3 104.Ako akumulator vozila treba da se
otkači (npr. zbog radova održavanja), sirena alarma mora da se deaktivira
na sledeći način: Uključiti a zatim
isključiti kontakt, zatim otkačiti
akumulator vozila u roku od
15 sekundi.
Imobilajzer Sistem je deo kontakt prekidača iproverava da li je moguće startovanje
vozila sa ključem koji se trenutno
koristi.
Imobilajzer se uključuje automatski
nakon vađenja ključa iz kontakt
brave.
Ako kontrolna lampica d trepti kad je
uključen kontakt, došlo je do kvara u
sistemu; motor se ne može startovati.
Isključiti paljenje i pokušati
startovanje ponovo.
Ako kontrolna lampica i dalje trepti,
pokušati startovanje motora
rezervnim ključem i za pomoć se
obratite vašem servisu.Napomena
Imobilajzer ne zaključava vrata.
Uvek ih treba zaključavati nakon
napuštanja vozila.
Uključiti alarmni sistem zaštite od
krađe 3 22, 3 27.
Kontrolna lampica d 3 96.

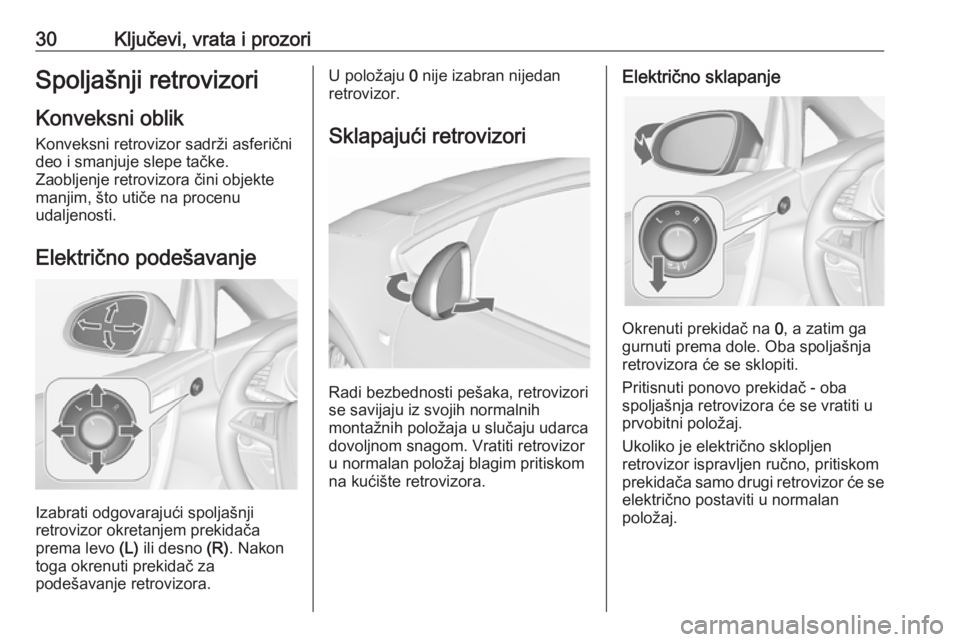

Page 32 of 277
30Ključevi, vrata i prozoriSpoljašnji retrovizoriKonveksni oblik Konveksni retrovizor sadrži asferični
deo i smanjuje slepe tačke.
Zaobljenje retrovizora čini objekte
manjim, što utiče na procenu
udaljenosti.
Električno podešavanje
Izabrati odgovarajući spoljašnji
retrovizor okretanjem prekidača
prema levo (L) ili desno (R). Nakon
toga okrenuti prekidač za
podešavanje retrovizora.
U položaju 0 nije izabran nijedan
retrovizor.
Sklapajući retrovizori
Radi bezbednosti pešaka, retrovizori
se savijaju iz svojih normalnih
montažnih položaja u slučaju udarca
dovoljnom snagom. Vratiti retrovizor
u normalan položaj blagim pritiskom
na kućište retrovizora.
Električno sklapanje
Okrenuti prekidač na 0, a zatim ga
gurnuti prema dole. Oba spoljašnja retrovizora će se sklopiti.
Pritisnuti ponovo prekidač - oba
spoljašnja retrovizora će se vratiti u prvobitni položaj.
Ukoliko je električno sklopljen
retrovizor ispravljen ručno, pritiskom
prekidača samo drugi retrovizor će se električno postaviti u normalan
položaj.

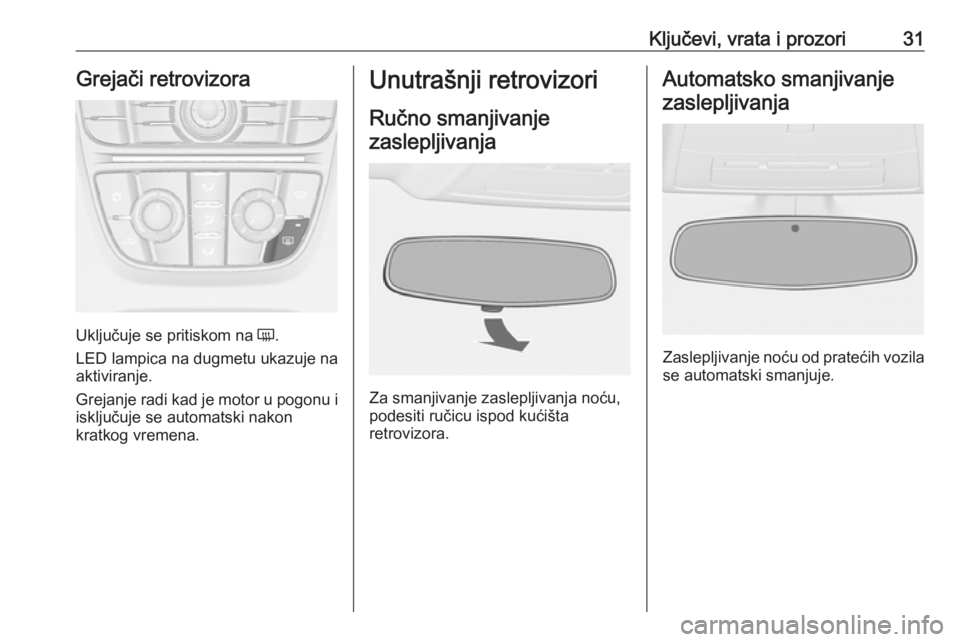

Page 33 of 277
Ključevi, vrata i prozori31Grejači retrovizora
Uključuje se pritiskom na Ü.
LED lampica na dugmetu ukazuje na
aktiviranje.
Grejanje radi kad je motor u pogonu i
isključuje se automatski nakon
kratkog vremena.
Unutrašnji retrovizori
Ručno smanjivanjezaslepljivanja
Za smanjivanje zaslepljivanja noću,
podesiti ručicu ispod kućišta
retrovizora.
Automatsko smanjivanje
zaslepljivanja
Zaslepljivanje noću od pratećih vozila
se automatski smanjuje.
Page 34 of 277
32Ključevi, vrata i prozoriProzori
Vetrobran Termoreflektujući vetrobranTermoreflektujući vetrobran ima
premaz koji reflektuje sunčevo
zračenje. Takođe se mogu
reflektovati signali za prenos
podataka, npr. sa punktova za
naplatu putarine.
Označene oblasti na vetrobranu nisu
prekrivene premazom. Uređaji za
elektronsko snimanje podataka i
plaćanje nadoknada moraju da se
pričvrste u ovim oblastima. U
suprotnom snimanje podataka
možda neće pravilno funkcionisati.
Nalepnice na vetrobranu Nije dozvoljeno lepiti nalepnice
(vinjete i slično) na vetrobran u blizini unutrašnjeg retrovizora. U
suprotnom, mogu da bude ograničeni
zona detekcije senzora i oblast
prikaza kamere u kućištu retrovizora.
Zamena vetrobranaPažnja
Ukoliko vozilo ima senzor prednje
kamere za pomoćne sisteme za
vozača, veoma je važno da se
svaka zamena vetrobrana obavi precizno, u skladu sa Opel
specifikacijama. U suprotnom, ovi
sistemi možda neće pravilno raditi i postoji rizik od neočekivanog
ponašanja i/ili poruka sa ovih
sistema.
Električno upravljani prozori9 Upozorenje
Voditi računa prilikom rada sa
električno upravljanim prozorima.
Opasnost od povreda, pretežno za decu.
Obratiti posebnu pažnju prilikom
zatvaranja prozora. Voditi računa
da se ništa ne zaglavi između njih
dok se pomeraju.
Operativan ako je prekidač kontakt
brave u položaju 1 ili 2 (upaljen)
3 143.
Rezervno napajanje isključeno
3 143.
Page 35 of 277
Ključevi, vrata i prozori33
Rukovati prekidačem za izabrani
prozor, tako da se pritiskom otvara a
povlačenjem zatvara prozor.
Laganim pritiskom ili povlačenjem do prvog zadržavanja: prozori se dižu ili
spuštaju sve dok je prekidač u
zadržanom položaju.
Jačim pritiskom ili povlačenjem do
drugog zadržavanja, a zatim
otpuštanjem: prozori se automatski
dižu ili spuštaju sa uključenom
bezbednosnom funkcijom. Za
prekidanje pomeranja, još jednom
pritisnuti prekidač u istom smeru.
Centralni prekidač ,
Prekidač u centralnoj konzoli rukuje
svim prozorima.
Pritsnuti prekidač , kratko da bi se
automatski otvorili svi prozori.
Povući prekidač , kratko da bi se
automatski zatvorili svi prozori.
Bezbednosna funkcija
Ukoliko prozor naiđe na otpor iznad
polovine visine za vreme
automatskog zatvaranja, on se
odmah zaustavlja i prozor se ponovo
otvara.
Premošćavanje bezbednosne
funkcije
U slučaju poteškoća sa zatvaranjem uzrokovanih mrazom i sl. uključite
kontakt, a zatim povucite prekidač do prvog zadržanog položaja i zadržite.
Prozor se podiže sa isključenom
bezbednosnom funkcijom. Za
prekidanje pomeranja, otpustiti
prekidač.
Automatsko spuštanje prozora Ono automatski neznatno spušta
prozor kada se vrata otvore. Prilikom
otvaranja vrata, prozor se potpuno
spušta.
Napomena
U hladnim vremenskim uslovima,
sneg i led mogu da spreče spuštanje
prozora prilikom otvaranja vrata.
Očistiti sneg i led sa prozora pre
zatvaranja vrata da bi se obezbedilo
pravilno funkcionisanje prozora.
Ukoliko vozilo izgubi snagu, možda
ćete morati da ponovo programirate
prozore. Pratite proceduru pod
„Aktiviranje električno pokretljivih
prozora“ u nastavku.

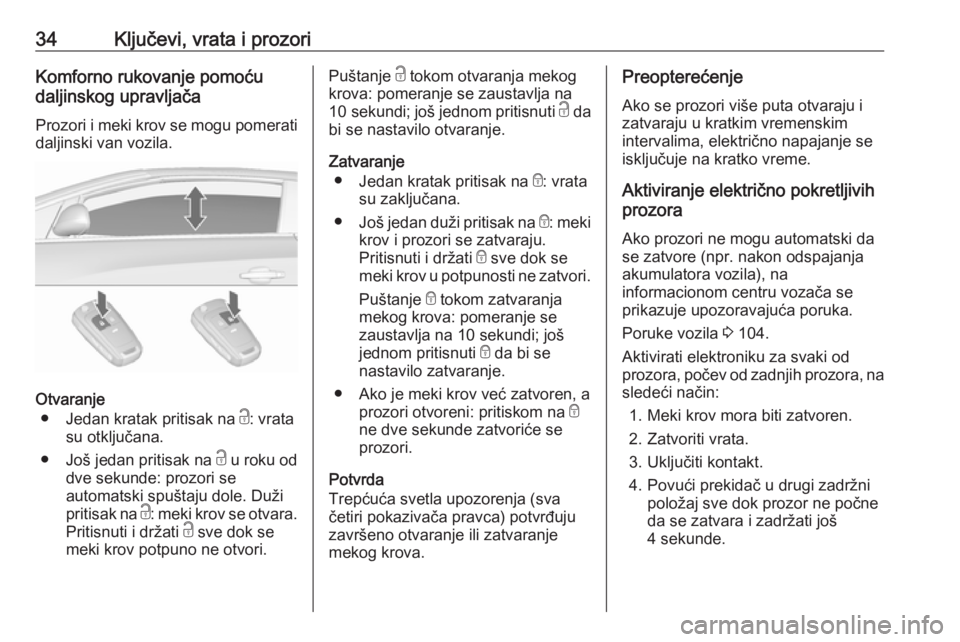

Page 36 of 277
34Ključevi, vrata i prozoriKomforno rukovanje pomoću
daljinskog upravljača
Prozori i meki krov se mogu pomerati
daljinski van vozila.
Otvaranje
● Jedan kratak pritisak na c: vrata
su otključana.
● Još jedan pritisak na c u roku od
dve sekunde: prozori se
automatski spuštaju dole. Duži
pritisak na c: meki krov se otvara.
Pritisnuti i držati c sve dok se
meki krov potpuno ne otvori.
Puštanje c tokom otvaranja mekog
krova: pomeranje se zaustavlja na
10 sekundi ; još jednom pritisnuti c da
bi se nastavilo otvaranje.
Zatvaranje ● Jedan kratak pritisak na e: vrata
su zaključana.
● Još jedan duži pritisak na e: meki
krov i prozori se zatvaraju.
Pritisnuti i držati e sve dok se
meki krov u potpunosti ne zatvori.
Puštanje e tokom zatvaranja
mekog krova: pomeranje se
zaustavlja na 10 sekundi; još
jednom pritisnuti e da bi se
nastavilo zatvaranje.
● Ako je meki krov već zatvoren, a prozori otvoreni: pritiskom na e
ne dve sekunde zatvoriće se
prozori.
Potvrda
Trepćuća svetla upozorenja (sva
četiri pokazivača pravca) potvrđuju
završeno otvaranje ili zatvaranje
mekog krova.Preopterećenje
Ako se prozori više puta otvaraju i
zatvaraju u kratkim vremenskim
intervalima, električno napajanje se
isključuje na kratko vreme.
Aktiviranje električno pokretljivih
prozora
Ako prozori ne mogu automatski da
se zatvore (npr. nakon odspajanja
akumulatora vozila), na
informacionom centru vozača se
prikazuje upozoravajuća poruka.
Poruke vozila 3 104.
Aktivirati elektroniku za svaki od
prozora, počev od zadnjih prozora, na
sledeći način:
1. Meki krov mora biti zatvoren.
2. Zatvoriti vrata.
3. Uključiti kontakt.
4. Povući prekidač u drugi zadržni položaj sve dok prozor ne počne
da se zatvara i zadržati još
4 sekunde.

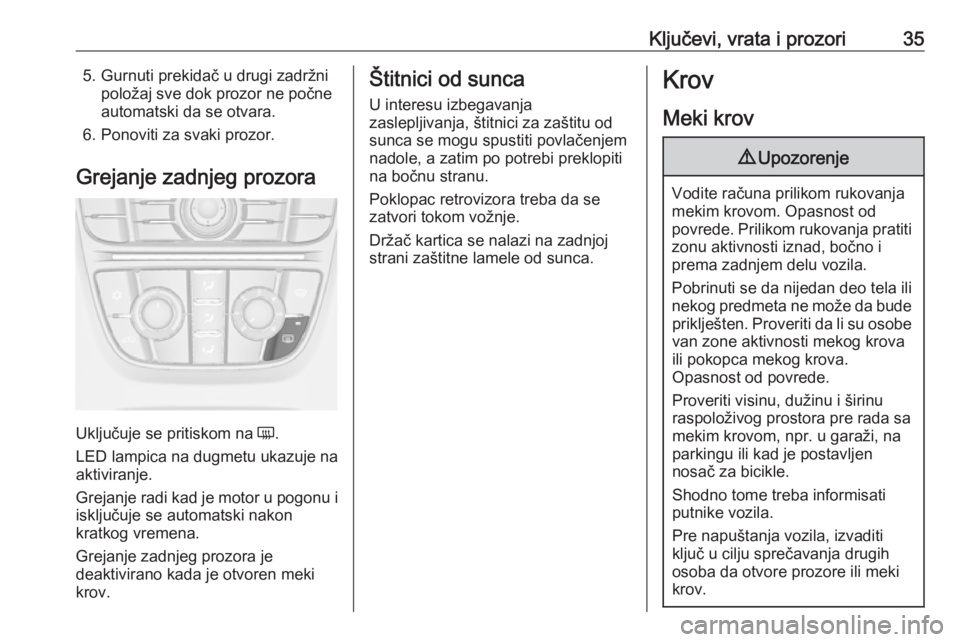

Page 37 of 277
Ključevi, vrata i prozori355. Gurnuti prekidač u drugi zadržnipoložaj sve dok prozor ne počne
automatski da se otvara.
6. Ponoviti za svaki prozor.
Grejanje zadnjeg prozora
Uključuje se pritiskom na Ü
.
LED lampica na dugmetu ukazuje na
aktiviranje.
Grejanje radi kad je motor u pogonu i
isključuje se automatski nakon
kratkog vremena.
Grejanje zadnjeg prozora je
deaktivirano kada je otvoren meki
krov.
Štitnici od sunca
U interesu izbegavanja
zaslepljivanja, štitnici za zaštitu od
sunca se mogu spustiti povlačenjem
nadole, a zatim po potrebi preklopiti
na bočnu stranu.
Poklopac retrovizora treba da se
zatvori tokom vožnje.
Držač kartica se nalazi na zadnjoj
strani zaštitne lamele od sunca.Krov
Meki krov9 Upozorenje
Vodite računa prilikom rukovanja
mekim krovom. Opasnost od
povrede. Prilikom rukovanja pratiti zonu aktivnosti iznad, bočno i
prema zadnjem delu vozila.
Pobrinuti se da nijedan deo tela ili
nekog predmeta ne može da bude
priklješten. Proveriti da li su osobe van zone aktivnosti mekog krova
ili pokopca mekog krova.
Opasnost od povrede.
Proveriti visinu, dužinu i širinu
raspoloživog prostora pre rada sa
mekim krovom, npr. u garaži, na
parkingu ili kad je postavljen
nosač za bicikle.
Shodno tome treba informisati putnike vozila.
Pre napuštanja vozila, izvaditi
ključ u cilju sprečavanja drugih
osoba da otvore prozore ili meki
krov.

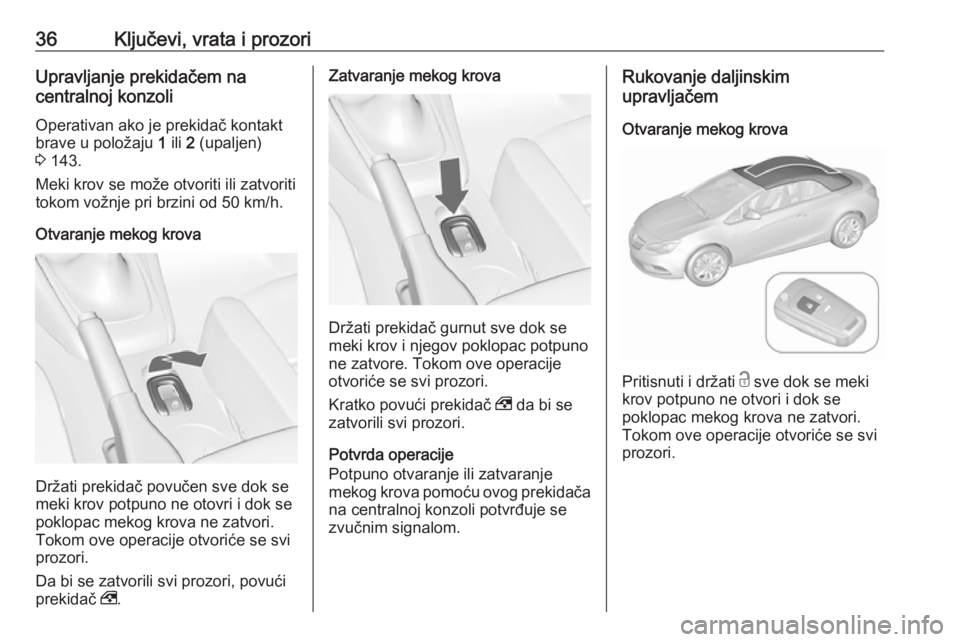

Page 38 of 277
36Ključevi, vrata i prozoriUpravljanje prekidačem na
centralnoj konzoli
Operativan ako je prekidač kontakt
brave u položaju 1 ili 2 (upaljen)
3 143.
Meki krov se može otvoriti ili zatvoriti
tokom vožnje pri brzini od 50 km/h.
Otvaranje mekog krova
Držati prekidač povučen sve dok se
meki krov potpuno ne otovri i dok se
poklopac mekog krova ne zatvori.
Tokom ove operacije otvoriće se svi prozori.
Da bi se zatvorili svi prozori, povući
prekidač ,.
Zatvaranje mekog krova
Držati prekidač gurnut sve dok se
meki krov i njegov poklopac potpuno
ne zatvore. Tokom ove operacije
otvoriće se svi prozori.
Kratko povući prekidač , da bi se
zatvorili svi prozori.
Potvrda operacije
Potpuno otvaranje ili zatvaranje
mekog krova pomoću ovog prekidača
na centralnoj konzoli potvrđuje se
zvučnim signalom.
Rukovanje daljinskim
upravljačem
Otvaranje mekog krova
Pritisnuti i držati c sve dok se meki
krov potpuno ne otvori i dok se
poklopac mekog krova ne zatvori.
Tokom ove operacije otvoriće se svi prozori.

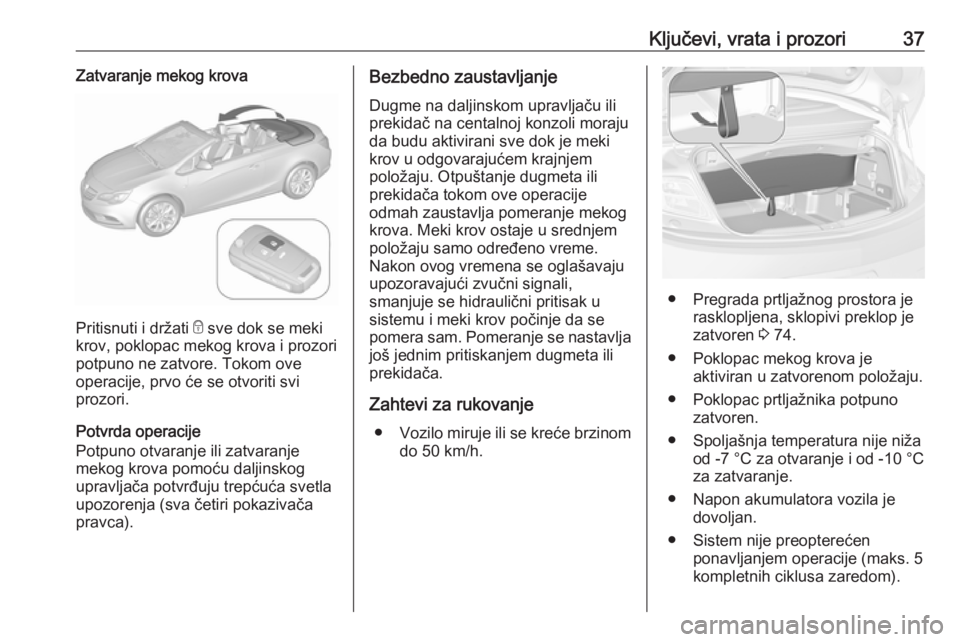

Page 39 of 277
Ključevi, vrata i prozori37Zatvaranje mekog krova
Pritisnuti i držati e sve dok se meki
krov, poklopac mekog krova i prozori
potpuno ne zatvore. Tokom ove
operacije, prvo će se otvoriti svi
prozori.
Potvrda operacije
Potpuno otvaranje ili zatvaranje
mekog krova pomoću daljinskog
upravljača potvrđuju trepćuća svetla
upozorenja (sva četiri pokazivača
pravca).
Bezbedno zaustavljanje
Dugme na daljinskom upravljaču ili
prekidač na centalnoj konzoli moraju
da budu aktivirani sve dok je meki
krov u odgovarajućem krajnjem
položaju. Otpuštanje dugmeta ili
prekidača tokom ove operacije
odmah zaustavlja pomeranje mekog
krova. Meki krov ostaje u srednjem
položaju samo određeno vreme.
Nakon ovog vremena se oglašavaju
upozoravajući zvučni signali,
smanjuje se hidraulični pritisak u
sistemu i meki krov počinje da se
pomera sam. Pomeranje se nastavlja još jednim pritiskanjem dugmeta ili
prekidača.
Zahtevi za rukovanje ● Vozilo miruje ili se kreće brzinom
do 50 km/h.
● Pregrada prtljažnog prostora je rasklopljena, sklopivi preklop je
zatvoren 3 74.
● Poklopac mekog krova je aktiviran u zatvorenom položaju.
● Poklopac prtljažnika potpuno zatvoren.
● Spoljašnja temperatura nije niža od -7 °C za otvaranje i od -10 °C
za zatvaranje.
● Napon akumulatora vozila je dovoljan.
● Sistem nije preopterećen ponavljanjem operacije (maks. 5
kompletnih ciklusa zaredom).
Page 40 of 277
38Ključevi, vrata i prozori
Ako bilo koji od ovih zahteva nije
ispunjen, čuju se upozoravajući
zvučni signali i pojaviće se
poruka na informacionom centru
za vozača (DIC) kada je prekidač
aktiviran, a meki krov se ne
otvara ili zatvara.
● Ne sme biti nikakvih objekata ispred zadnjeg stakla ili u polju
okretanja mekog krova ili
poklopca mekog krova.
Ako nije moguća automatska vožnja
kada je meki krov otovren, izvršiti
ručno zatvaranje, pogledati sledeće
uputstvo „Ručno zatvaranje u slučaju
kvara sistema“.
Opšte napomene
Napomena
● Ovek pokretati prekidač sve dok se ne začuje zvučni signal ili dok
ne zasvetle trepćuća svetla
upozorenja (sva četiri
pokazivača pravca), kako biste
bili sigurni da je meki krov
potpuno otvoren ili zatvoren.
● Meki krov se može ostaviti u srednjem položaju da olakša
čišćenje površine haube i
zaptivki. Pustiti prekidač na
centralnoj konzoli tokom rada da
bi se zaustavilo pomeranje
mekog krova u srednjem
položaju na najviše 7 minuta od
davanja kontakta. Nakon toga se
čuje upozoravajući zvučni signal,
smanjuje se hidraulični pritisak u
sistemu i meki krov može sam da se pomera.
● Ne otvarati meki krov ako je vlažan, zaleđen ili prljav.● Aktiviranje mekog krova na neravnom terenu može
prouzrokovati kvarove ili
oštećenja.
● Nega vozila 3 240.
Ručno zatvaranje u slučaju kvara
sistema
U slučaju kvara elektro-hidraučičnog
aktiviranja, otvoreni meki krov se
može ručno zatvoriti.
Čuju se upozoravajući zvučni signali i
pojavljuje se poruka na
informacionom centru za vozača
(DIC).
