Page 41 of 277

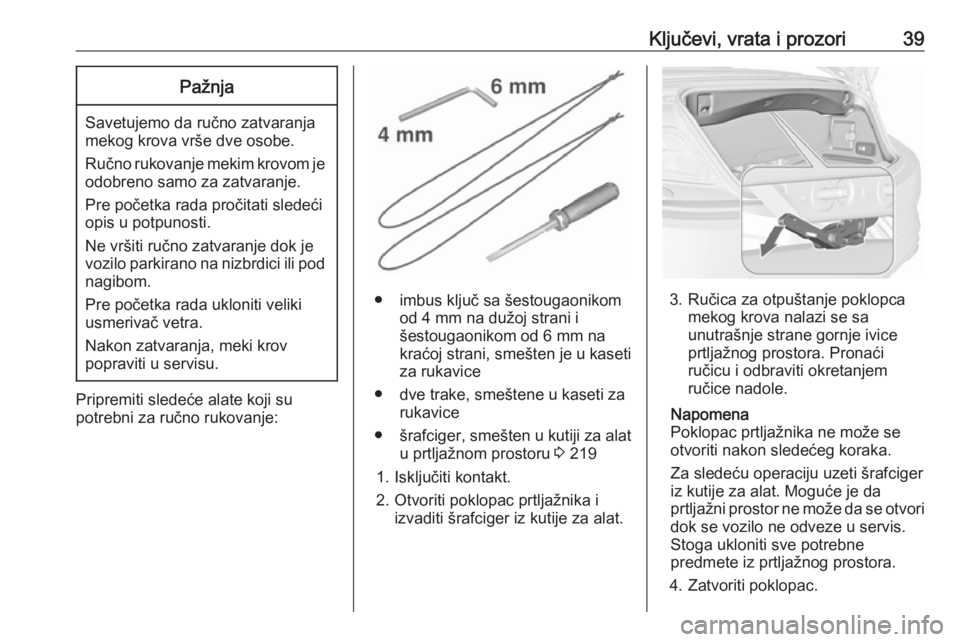

Ključevi, vrata i prozori39Pažnja
Savetujemo da ručno zatvaranja
mekog krova vrše dve osobe.
Ručno rukovanje mekim krovom je odobreno samo za zatvaranje.
Pre početka rada pročitati sledeći
opis u potpunosti.
Ne vršiti ručno zatvaranje dok je
vozilo parkirano na nizbrdici ili pod nagibom.
Pre početka rada ukloniti veliki
usmerivač vetra.
Nakon zatvaranja, meki krov
popraviti u servisu.
Pripremiti sledeće alate koji su
potrebni za ručno rukovanje:
● imbus ključ sa šestougaonikom od 4 mm na dužoj strani i
šestougaonikom od 6 mm na
kraćoj strani, smešten je u kaseti
za rukavice
● dve trake, smeštene u kaseti za rukavice
● šrafciger, smešten u kutiji za alat
u prtljažnom prostoru 3 219
1. Isključiti kontakt.
2. Otvoriti poklopac prtljažnika i izvaditi šrafciger iz kutije za alat.3. Ručica za otpuštanje poklopca
mekog krova nalazi se sa
unutrašnje strane gornje ivice
prtljažnog prostora. Pronaći
ručicu i odbraviti okretanjem
ručice nadole.
Napomena
Poklopac prtljažnika ne može se
otvoriti nakon sledećeg koraka.
Za sledeću operaciju uzeti šrafciger
iz kutije za alat. Moguće je da
prtljažni prostor ne može da se otvori dok se vozilo ne odveze u servis.Stoga ukloniti sve potrebne
predmete iz prtljažnog prostora.
4. Zatvoriti poklopac.
Page 42 of 277
40Ključevi, vrata i prozori

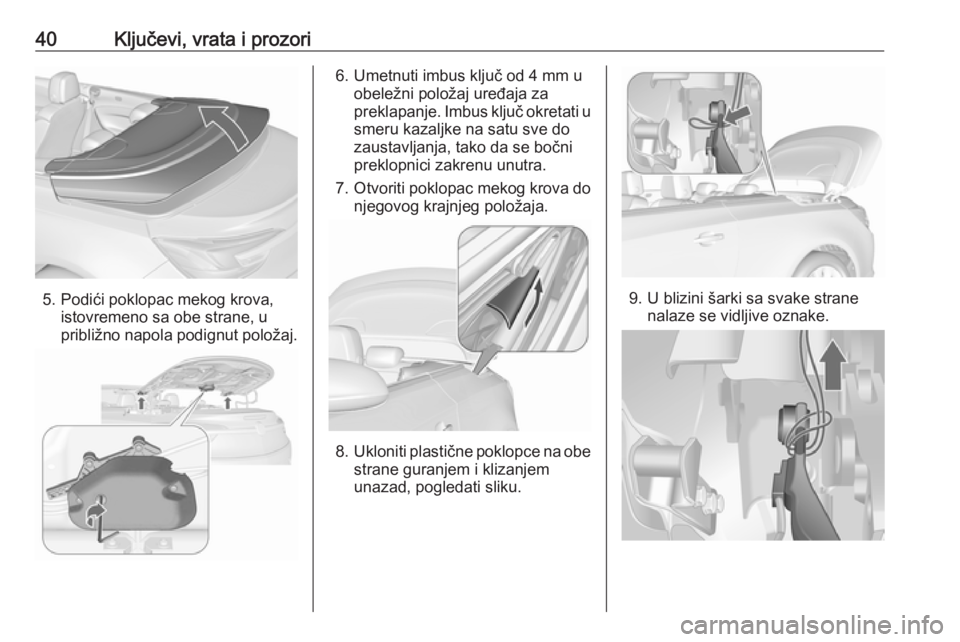

5. Podići poklopac mekog krova,istovremeno sa obe strane, u
približno napola podignut položaj.
6. Umetnuti imbus ključ od 4 mm u obeležni položaj uređaja za
preklapanje. Imbus ključ okretati u
smeru kazaljke na satu sve do
zaustavljanja, tako da se bočni
preklopnici zakrenu unutra.
7. Otvoriti poklopac mekog krova do
njegovog krajnjeg položaja.
8. Ukloniti plastične poklopce na obe
strane guranjem i klizanjem
unazad, pogledati sliku.
9. U blizini šarki sa svake strane nalaze se vidljive oznake.
Page 43 of 277

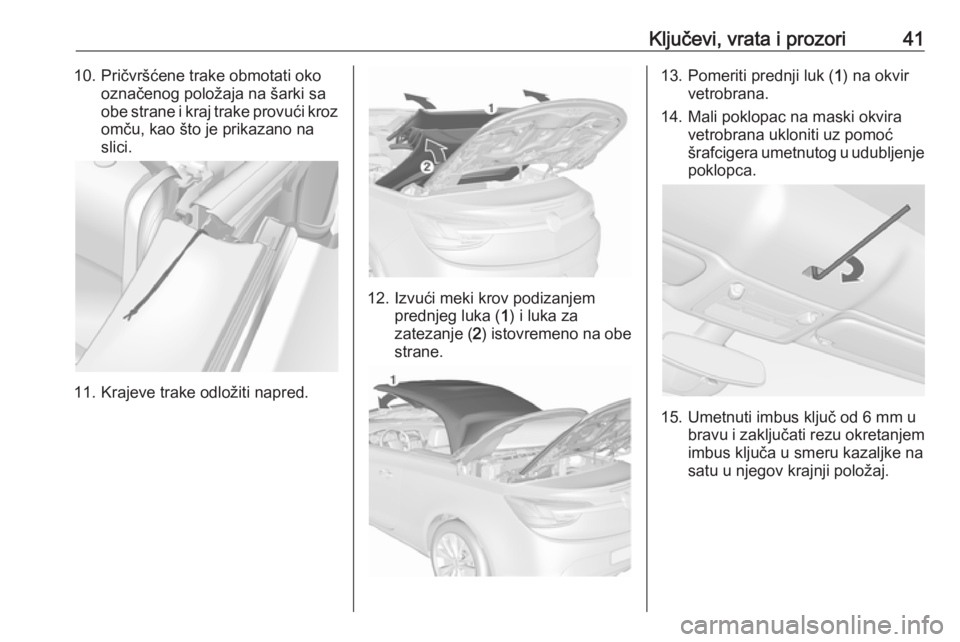

Ključevi, vrata i prozori4110. Pričvršćene trake obmotati okooznačenog položaja na šarki sa
obe strane i kraj trake provući kroz
omču, kao što je prikazano na
slici.
11. Krajeve trake odložiti napred.
12. Izvući meki krov podizanjem prednjeg luka ( 1) i luka za
zatezanje ( 2) istovremeno na obe
strane.
13. Pomeriti prednji luk ( 1) na okvir
vetrobrana.
14. Mali poklopac na maski okvira vetrobrana ukloniti uz pomoć
šrafcigera umetnutog u udubljenje
poklopca.
15. Umetnuti imbus ključ od 6 mm u bravu i zaključati rezu okretanjemimbus ključa u smeru kazaljke na
satu u njegov krajnji položaj.
Page 44 of 277
42Ključevi, vrata i prozori

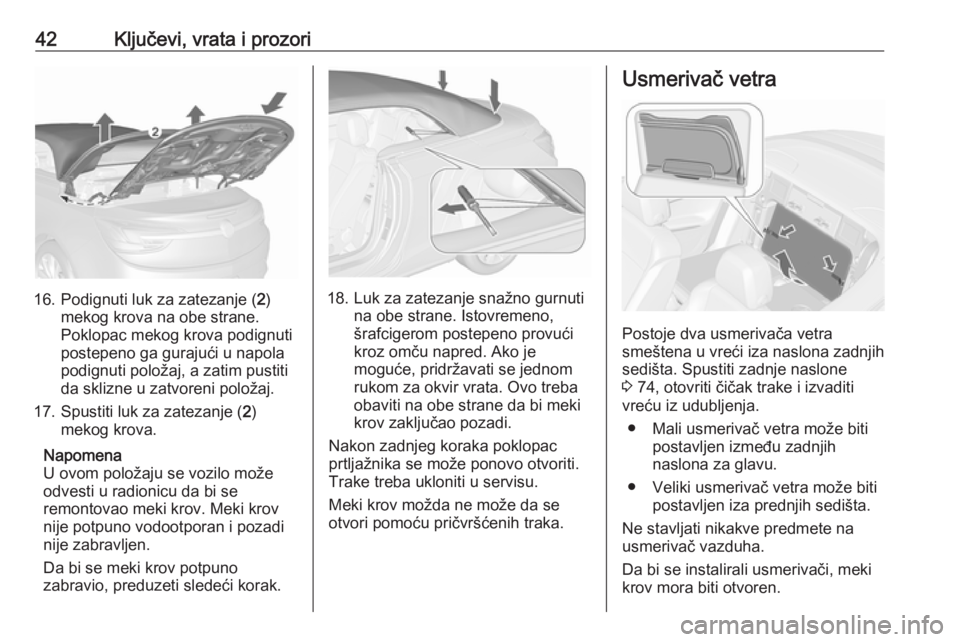

16. Podignuti luk za zatezanje (2)
mekog krova na obe strane.
Poklopac mekog krova podignuti
postepeno ga gurajući u napola
podignuti položaj, a zatim pustiti
da sklizne u zatvoreni položaj.
17. Spustiti luk za zatezanje ( 2)
mekog krova.
Napomena
U ovom položaju se vozilo može odvesti u radionicu da bi se
remontovao meki krov. Meki krov
nije potpuno vodootporan i pozadi
nije zabravljen.
Da bi se meki krov potpuno
zabravio, preduzeti sledeći korak.18. Luk za zatezanje snažno gurnuti na obe strane. Istovremeno,
šrafcigerom postepeno provući
kroz omču napred. Ako je
moguće, pridržavati se jednom
rukom za okvir vrata. Ovo treba
obaviti na obe strane da bi meki
krov zaključao pozadi.
Nakon zadnjeg koraka poklopac
prtljažnika se može ponovo otvoriti.
Trake treba ukloniti u servisu.
Meki krov možda ne može da se otvori pomoću pričvršćenih traka.
Usmerivač vetra
Postoje dva usmerivača vetra
smeštena u vreći iza naslona zadnjih
sedišta. Spustiti zadnje naslone
3 74, otovriti čičak trake i izvaditi
vreću iz udubljenja.
● Mali usmerivač vetra može biti postavljen između zadnjih
naslona za glavu.
● Veliki usmerivač vetra može biti postavljen iza prednjih sedišta.
Ne stavljati nikakve predmete na
usmerivač vazduha.
Da bi se instalirali usmerivači, meki
krov mora biti otvoren.
Page 45 of 277

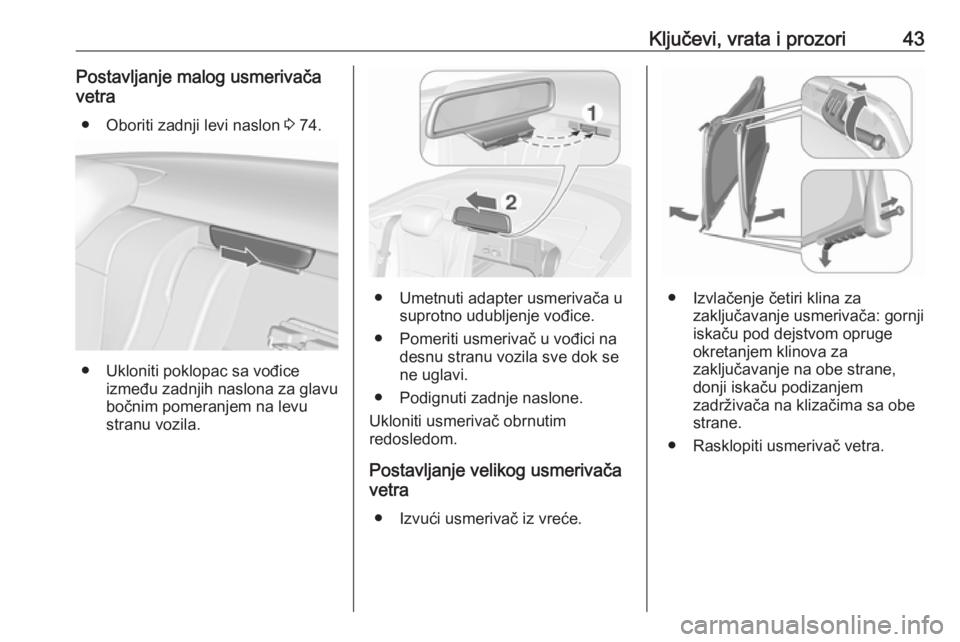

Ključevi, vrata i prozori43Postavljanje malog usmerivača
vetra
● Oboriti zadnji levi naslon 3 74.
● Ukloniti poklopac sa vođice
između zadnjih naslona za glavu
bočnim pomeranjem na levu stranu vozila.
● Umetnuti adapter usmerivača u suprotno udubljenje vođice.
● Pomeriti usmerivač u vođici na desnu stranu vozila sve dok sene uglavi.
● Podignuti zadnje naslone.
Ukloniti usmerivač obrnutim
redosledom.
Postavljanje velikog usmerivača
vetra
● Izvući usmerivač iz vreće.● Izvlačenje četiri klina za zaključavanje usmerivača: gornji
iskaču pod dejstvom opruge
okretanjem klinova za
zaključavanje na obe strane,
donji iskaču podizanjem
zadrživača na klizačima sa obe
strane.
● Rasklopiti usmerivač vetra.
Page 46 of 277
44Ključevi, vrata i prozori

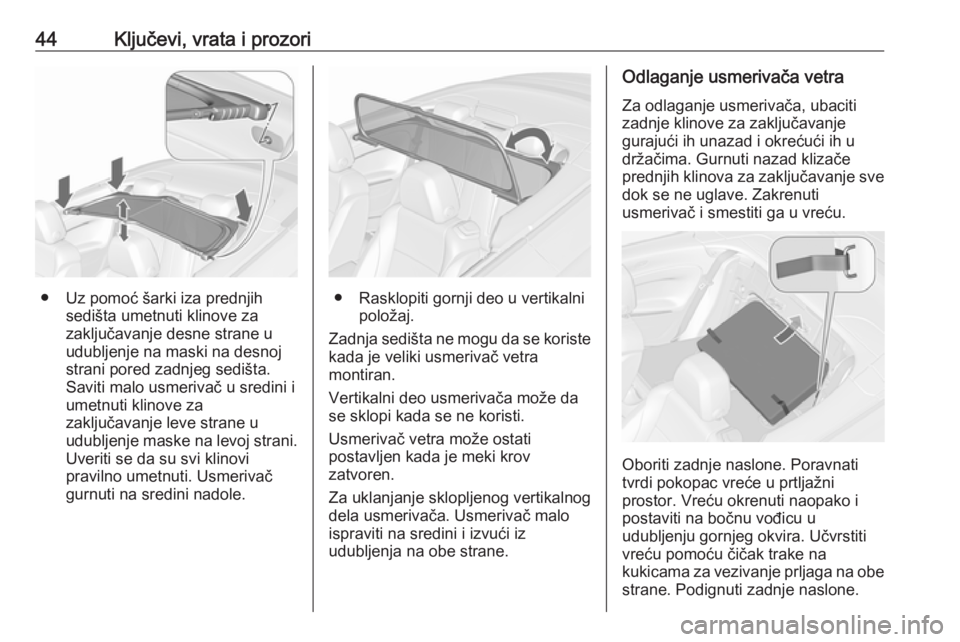

● Uz pomoć šarki iza prednjihsedišta umetnuti klinove za
zaključavanje desne strane u
udubljenje na maski na desnoj
strani pored zadnjeg sedišta.
Saviti malo usmerivač u sredini i
umetnuti klinove za
zaključavanje leve strane u
udubljenje maske na levoj strani.
Uveriti se da su svi klinovi
pravilno umetnuti. Usmerivač
gurnuti na sredini nadole.● Rasklopiti gornji deo u vertikalni položaj.
Zadnja sedišta ne mogu da se koriste kada je veliki usmerivač vetra
montiran.
Vertikalni deo usmerivača može da
se sklopi kada se ne koristi.
Usmerivač vetra može ostati
postavljen kada je meki krov
zatvoren.
Za uklanjanje sklopljenog vertikalnog
dela usmerivača. Usmerivač malo
ispraviti na sredini i izvući iz
udubljenja na obe strane.
Odlaganje usmerivača vetra
Za odlaganje usmerivača, ubaciti
zadnje klinove za zaključavanje
gurajući ih unazad i okrećući ih u
držačima. Gurnuti nazad klizače
prednjih klinova za zaključavanje sve dok se ne uglave. Zakrenuti
usmerivač i smestiti ga u vreću.
Oboriti zadnje naslone. Poravnati
tvrdi pokopac vreće u prtljažni
prostor. Vreću okrenuti naopako i
postaviti na bočnu vođicu u
udubljenju gornjeg okvira. Učvrstiti
vreću pomoću čičak trake na
kukicama za vezivanje prljaga na obe strane. Podignuti zadnje naslone.
Page 47 of 277
Ključevi, vrata i prozori45Sistem zaštite od prevrtanja
Sistem zaštite od prevrtanja se sastoji
od pojačanog okvira vetrobrana i
iskočnih zaštitnih okvira ispod
pokrivača iza zadnjih naslona za
glavu.
U slučaju prevrtanja vozila, frontalnih
ili bočnih sudara, zaštitni okviri
automatski iskaču prema gore za nekoliko milisekundi. Oni se takođe
aktiviraju zajedno sa prednjim i
bočnim vazdušnim jastucima.
Napomena
Ne stavljati nikakve predmete na
poklopce iskočnih zaštitnih okvira
iza naslona za glavu.
Kontrolna lampica vazdušnog jastuka
v svetli ako su iskočni zaštitni okviri
bili aktivirani.
Sistem se aktivira bez obzira da li je meki krov otvoren ili ne.
Meki krov se ne sme pokretati ako su
iskočni zaštitni okviri bili aktivirani.
Ako se prekidač aktivira, oglašava se neprekidno upozorenje i pojaviće se
poruka na informacionom centru za vozača.
Page 48 of 277

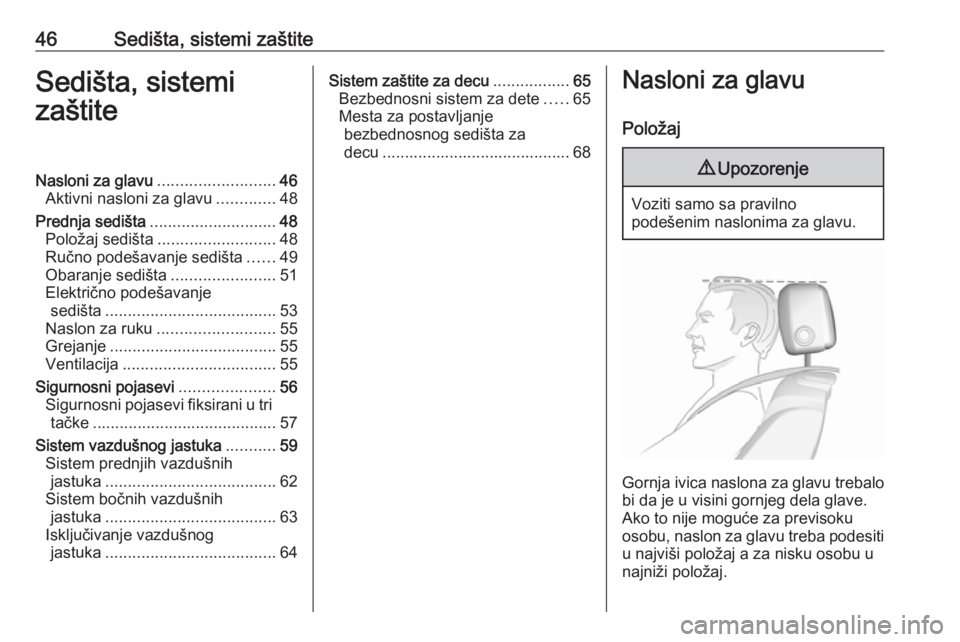

46Sedišta, sistemi zaštiteSedišta, sistemi
zaštiteNasloni za glavu .......................... 46
Aktivni nasloni za glavu .............48
Prednja sedišta ............................ 48
Položaj sedišta .......................... 48
Ručno podešavanje sedišta ......49
Obaranje sedišta .......................51
Električno podešavanje sedišta ...................................... 53
Naslon za ruku .......................... 55
Grejanje ..................................... 55
Ventilacija .................................. 55
Sigurnosni pojasevi .....................56
Sigurnosni pojasevi fiksirani u tri
tačke ......................................... 57
Sistem vazdušnog jastuka ...........59
Sistem prednjih vazdušnih jastuka ...................................... 62
Sistem bočnih vazdušnih jastuka ...................................... 63
Isključivanje vazdušnog jastuka ...................................... 64Sistem zaštite za decu.................65
Bezbednosni sistem za dete .....65
Mesta za postavljanje bezbednosnog sedišta za
decu .......................................... 68Nasloni za glavu
Položaj9 Upozorenje
Voziti samo sa pravilno
podešenim naslonima za glavu.
Gornja ivica naslona za glavu trebalo bi da je u visini gornjeg dela glave.
Ako to nije moguće za previsoku
osobu, naslon za glavu treba podesiti
u najviši položaj a za nisku osobu u
najniži položaj.
Page 49 of 277

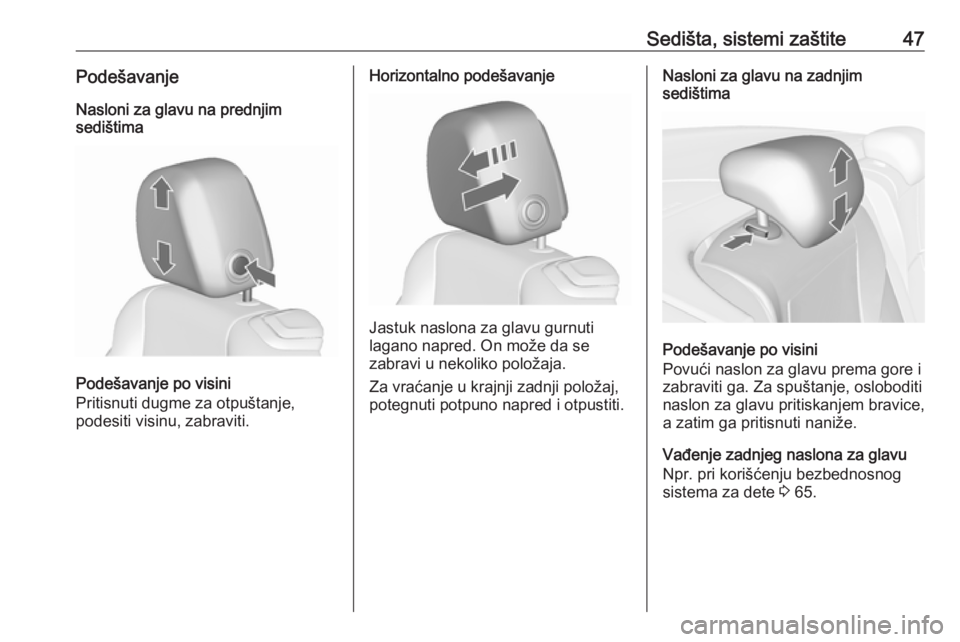

Sedišta, sistemi zaštite47PodešavanjeNasloni za glavu na prednjim
sedištima
Podešavanje po visini
Pritisnuti dugme za otpuštanje,
podesiti visinu, zabraviti.
Horizontalno podešavanje
Jastuk naslona za glavu gurnuti
lagano napred. On može da se
zabravi u nekoliko položaja.
Za vraćanje u krajnji zadnji položaj,
potegnuti potpuno napred i otpustiti.
Nasloni za glavu na zadnjim
sedištima
Podešavanje po visini
Povući naslon za glavu prema gore i
zabraviti ga. Za spuštanje, osloboditi
naslon za glavu pritiskanjem bravice,
a zatim ga pritisnuti naniže.
Vađenje zadnjeg naslona za glavu
Npr. pri korišćenju bezbednosnog
sistema za dete 3 65.
Page 50 of 277
48Sedišta, sistemi zaštite

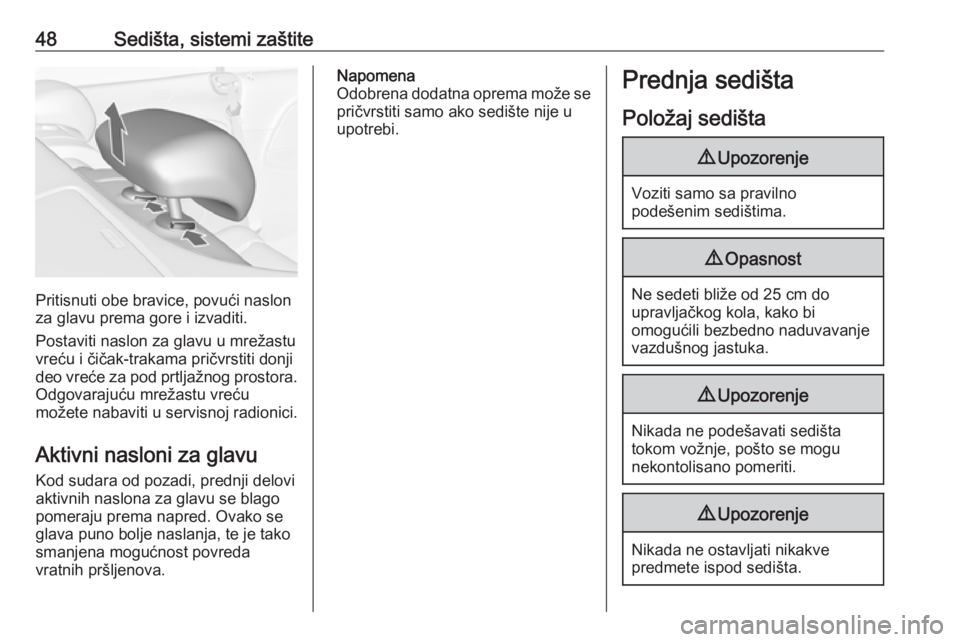

Pritisnuti obe bravice, povući naslon
za glavu prema gore i izvaditi.
Postaviti naslon za glavu u mrežastu vreću i čičak-trakama pričvrstiti donji
deo vreće za pod prtljažnog prostora. Odgovarajuću mrežastu vreću
možete nabaviti u servisnoj radionici.
Aktivni nasloni za glavu
Kod sudara od pozadi, prednji delovi
aktivnih naslona za glavu se blago
pomeraju prema napred. Ovako se
glava puno bolje naslanja, te je tako
smanjena mogućnost povreda
vratnih pršljenova.
Napomena
Odobrena dodatna oprema može se
pričvrstiti samo ako sedište nije u
upotrebi.Prednja sedišta
Položaj sedišta9 Upozorenje
Voziti samo sa pravilno
podešenim sedištima.
9 Opasnost
Ne sedeti bliže od 25 cm do
upravljačkog kola, kako bi
omogućili bezbedno naduvavanje
vazdušnog jastuka.
9 Upozorenje
Nikada ne podešavati sedišta
tokom vožnje, pošto se mogu
nekontolisano pomeriti.
9 Upozorenje
Nikada ne ostavljati nikakve
predmete ispod sedišta.
