Page 11 of 289

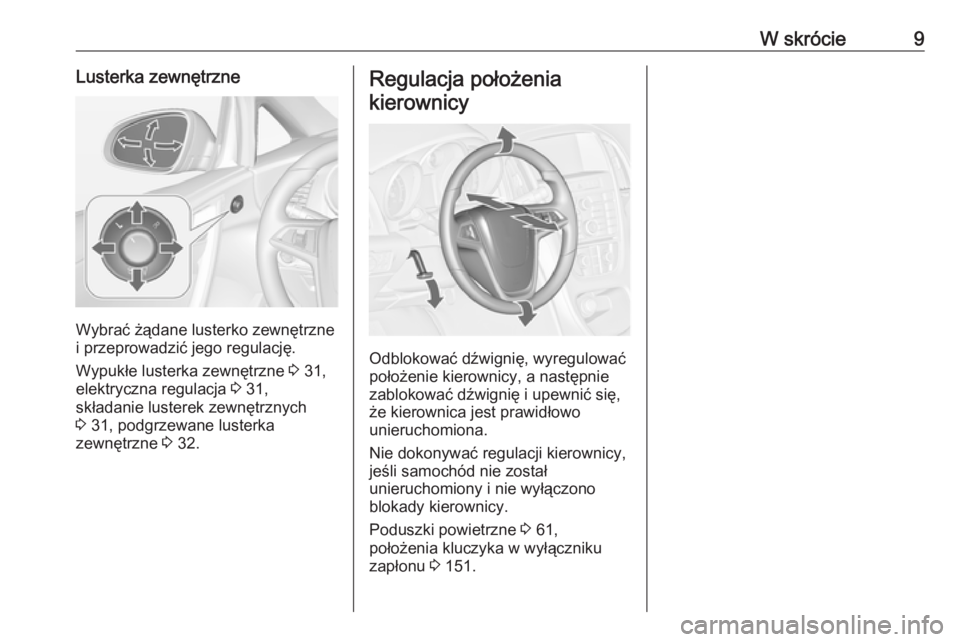

W skrócie9Lusterka zewnętrzne
Wybrać żądane lusterko zewnętrzne
i przeprowadzić jego regulację.
Wypukłe lusterka zewnętrzne 3 31,
elektryczna regulacja 3 31,
składanie lusterek zewnętrznych 3 31, podgrzewane lusterka
zewnętrzne 3 32.
Regulacja położenia
kierownicy
Odblokować dźwignię, wyregulować
położenie kierownicy, a następnie
zablokować dźwignię i upewnić się, że kierownica jest prawidłowo
unieruchomiona.
Nie dokonywać regulacji kierownicy,
jeśli samochód nie został
unieruchomiony i nie wyłączono
blokady kierownicy.
Poduszki powietrzne 3 61,
położenia kluczyka w wyłączniku
zapłonu 3 151.
Page 12 of 289

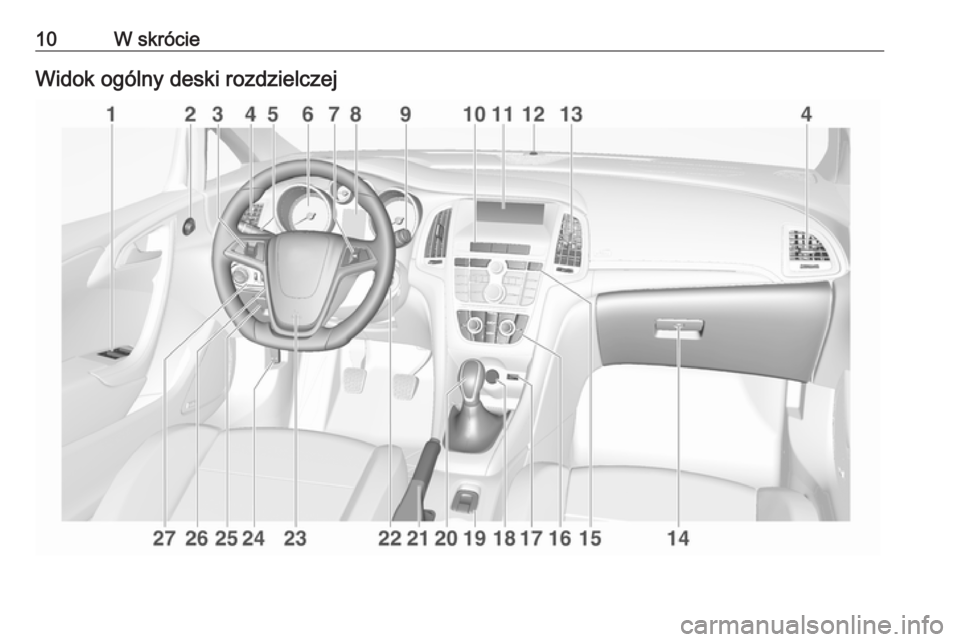

10W skrócieWidok ogólny deski rozdzielczej
Page 13 of 289

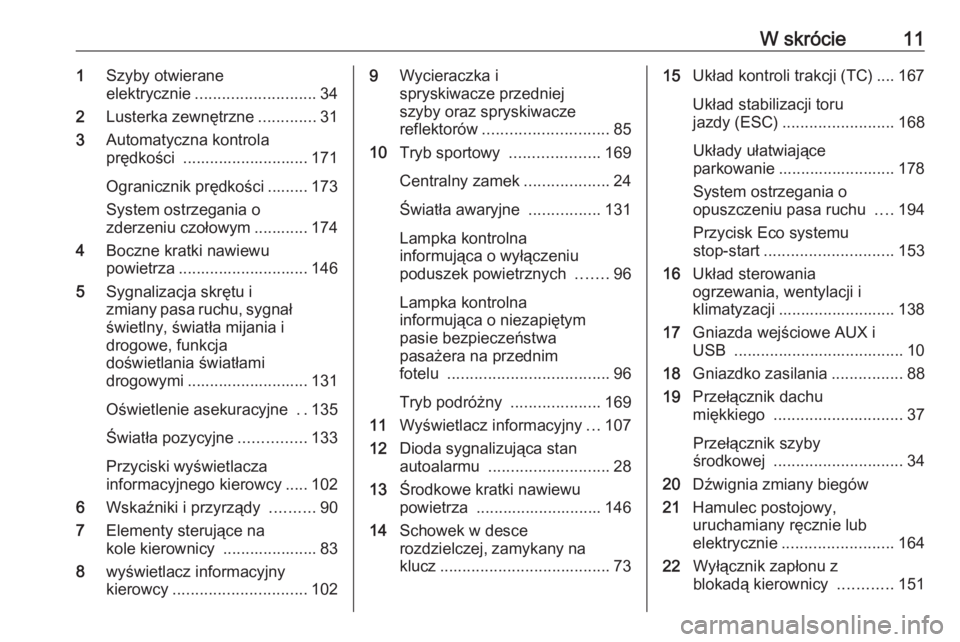

W skrócie111Szyby otwierane
elektrycznie ........................... 34
2 Lusterka zewnętrzne .............31
3 Automatyczna kontrola
prędkości ............................ 171
Ogranicznik prędkości ......... 173
System ostrzegania o
zderzeniu czołowym ............ 174
4 Boczne kratki nawiewu
powietrza ............................. 146
5 Sygnalizacja skrętu i
zmiany pasa ruchu, sygnał
świetlny, światła mijania i
drogowe, funkcja
doświetlania światłami
drogowymi ........................... 131
Oświetlenie asekuracyjne ..135
Światła pozycyjne ...............133
Przyciski wyświetlacza
informacyjnego kierowcy ..... 102
6 Wskaźniki i przyrządy ..........90
7 Elementy sterujące na
kole kierownicy ..................... 83
8 wyświetlacz informacyjny
kierowcy .............................. 1029Wycieraczka i
spryskiwacze przedniej
szyby oraz spryskiwacze
reflektorów ............................ 85
10 Tryb sportowy ....................169
Centralny zamek ...................24
Światła awaryjne ................131
Lampka kontrolna
informująca o wyłączeniu
poduszek powietrznych .......96
Lampka kontrolna
informująca o niezapiętym
pasie bezpieczeństwa
pasażera na przednim
fotelu .................................... 96
Tryb podróżny ....................169
11 Wyświetlacz informacyjny ...107
12 Dioda sygnalizująca stan
autoalarmu ........................... 28
13 Środkowe kratki nawiewu
powietrza ............................ 146
14 Schowek w desce
rozdzielczej, zamykany na klucz ...................................... 7315Układ kontroli trakcji (TC) .... 167
Układ stabilizacji toru
jazdy (ESC) ......................... 168
Układy ułatwiające
parkowanie .......................... 178
System ostrzegania o
opuszczeniu pasa ruchu ....194
Przycisk Eco systemu
stop-start ............................. 153
16 Układ sterowania
ogrzewania, wentylacji i
klimatyzacji .......................... 138
17 Gniazda wejściowe AUX i
USB ...................................... 10
18 Gniazdko zasilania ................88
19 Przełącznik dachu
miękkiego ............................. 37
Przełącznik szyby
środkowej ............................. 34
20 Dźwignia zmiany biegów
21 Hamulec postojowy,
uruchamiany ręcznie lub
elektrycznie ......................... 164
22 Wyłącznik zapłonu z
blokadą kierownicy ............151
Page 14 of 289

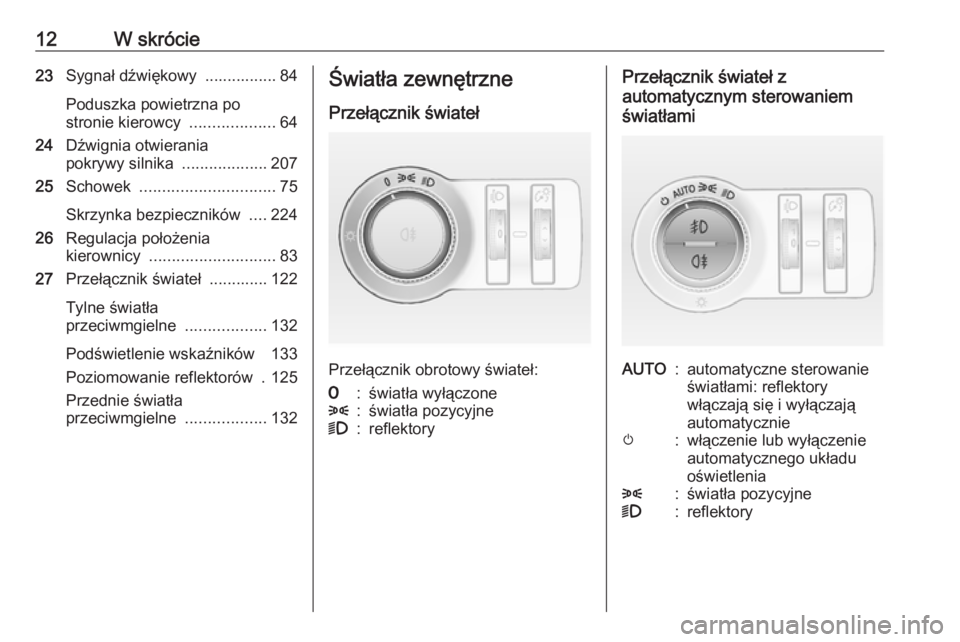

12W skrócie23Sygnał dźwiękowy ................ 84
Poduszka powietrzna po
stronie kierowcy ...................64
24 Dźwignia otwierania
pokrywy silnika ...................207
25 Schowek .............................. 75
Skrzynka bezpieczników ....224
26 Regulacja położenia
kierownicy ............................ 83
27 Przełącznik świateł ............. 122
Tylne światła
przeciwmgielne ..................132
Podświetlenie wskaźników 133
Poziomowanie reflektorów . 125
Przednie światła
przeciwmgielne ..................132Światła zewnętrzne
Przełącznik świateł
Przełącznik obrotowy świateł:
7:światła wyłączone8:światła pozycyjne9:reflektoryPrzełącznik świateł z
automatycznym sterowaniem
światłamiAUTO:automatyczne sterowanie
światłami: reflektory
włączają się i wyłączają
automatyczniem:włączenie lub wyłączenie
automatycznego układu
oświetlenia8:światła pozycyjne9:reflektory
Page 15 of 289

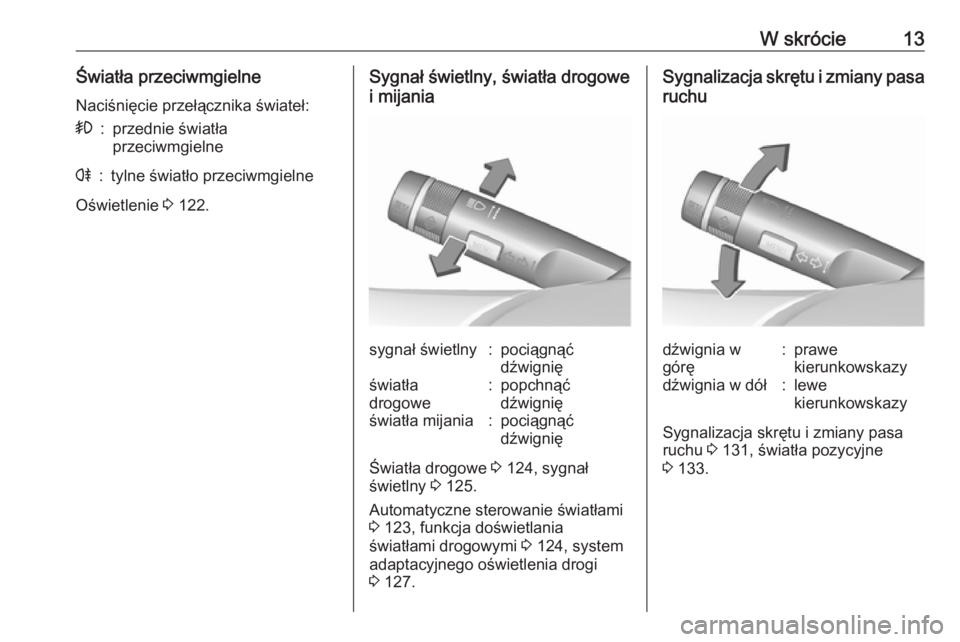

W skrócie13Światła przeciwmgielneNaciśnięcie przełącznika świateł:>:przednie światła
przeciwmgielner:tylne światło przeciwmgielne
Oświetlenie 3 122.
Sygnał świetlny, światła drogowe
i mijaniasygnał świetlny:pociągnąć
dźwignięświatła
drogowe:popchnąć
dźwignięświatła mijania:pociągnąć
dźwignię
Światła drogowe 3 124, sygnał
świetlny 3 125.
Automatyczne sterowanie światłami 3 123, funkcja doświetlania
światłami drogowymi 3 124, system
adaptacyjnego oświetlenia drogi
3 127.
Sygnalizacja skrętu i zmiany pasa
ruchudźwignia w
górę:prawe
kierunkowskazydźwignia w dół:lewe
kierunkowskazy
Sygnalizacja skrętu i zmiany pasa
ruchu 3 131, światła pozycyjne
3 133.
Page 16 of 289

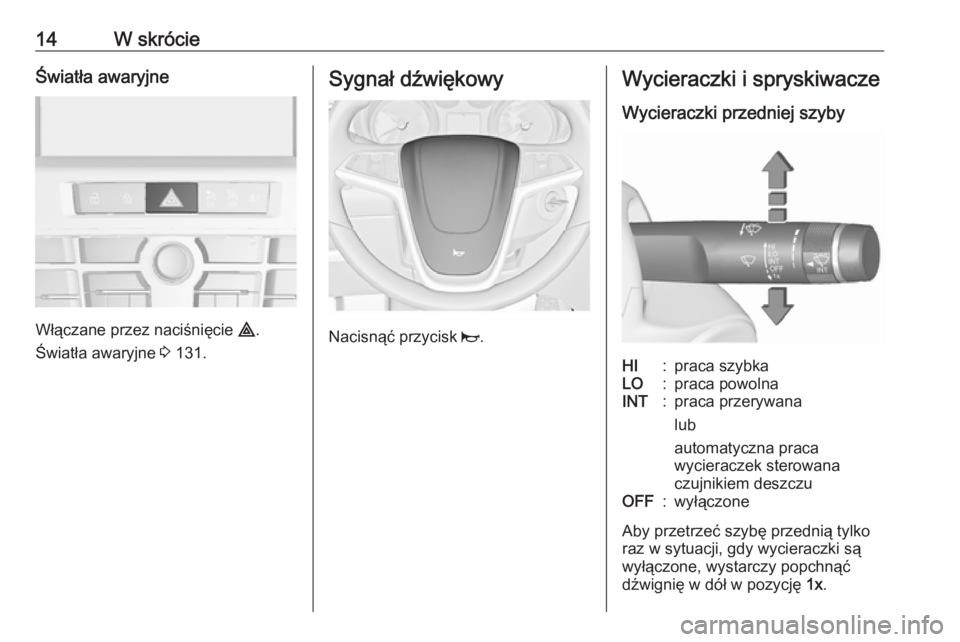

14W skrócieŚwiatła awaryjne
Włączane przez naciśnięcie ¨.
Światła awaryjne 3 131.
Sygnał dźwiękowy
Nacisnąć przycisk j.
Wycieraczki i spryskiwacze
Wycieraczki przedniej szybyHI:praca szybkaLO:praca powolnaINT:praca przerywana
lub
automatyczna praca
wycieraczek sterowana
czujnikiem deszczuOFF:wyłączone
Aby przetrzeć szybę przednią tylko
raz w sytuacji, gdy wycieraczki są
wyłączone, wystarczy popchnąć
dźwignię w dół w pozycję 1x.
Page 17 of 289

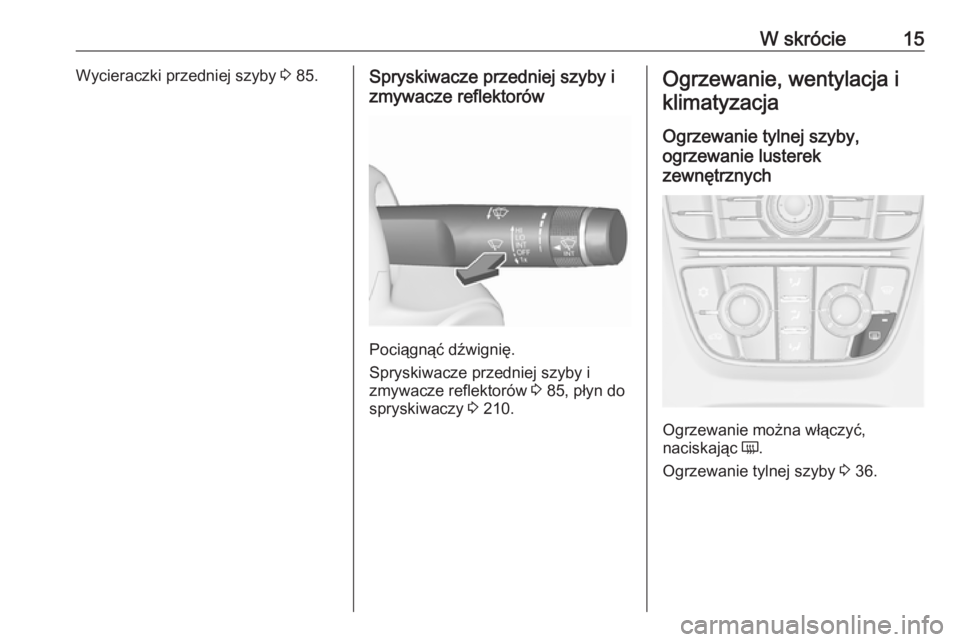

W skrócie15Wycieraczki przedniej szyby 3 85.Spryskiwacze przedniej szyby i
zmywacze reflektorów
Pociągnąć dźwignię.
Spryskiwacze przedniej szyby i
zmywacze reflektorów 3 85, płyn do
spryskiwaczy 3 210.
Ogrzewanie, wentylacja i
klimatyzacja
Ogrzewanie tylnej szyby,
ogrzewanie lusterek
zewnętrznych
Ogrzewanie można włączyć,
naciskając Ü.
Ogrzewanie tylnej szyby 3 36.

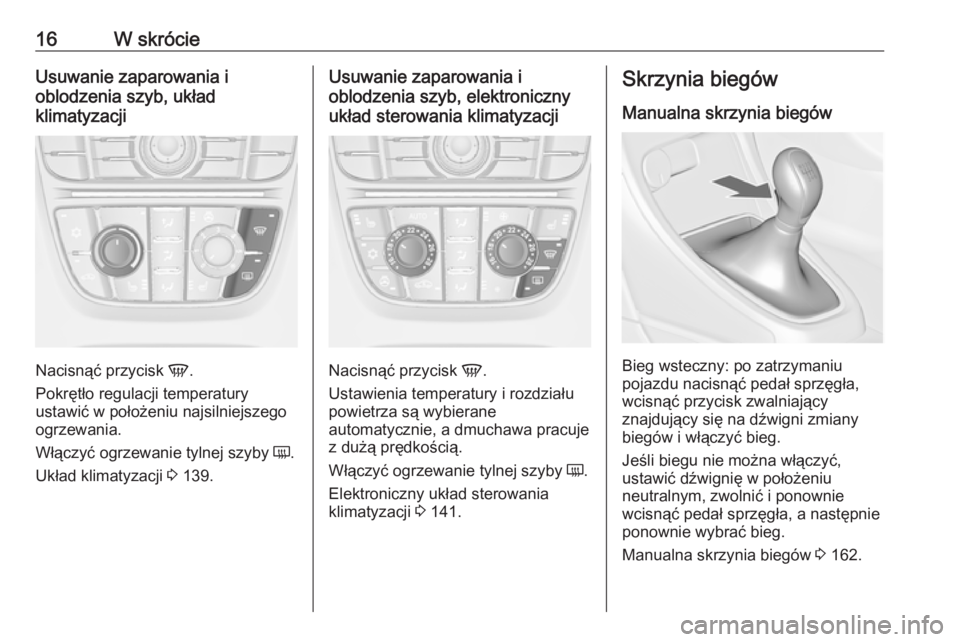

Page 18 of 289
16W skrócieUsuwanie zaparowania i
oblodzenia szyb, układ
klimatyzacji
Nacisnąć przycisk V.
Pokrętło regulacji temperatury
ustawić w położeniu najsilniejszego
ogrzewania.
Włączyć ogrzewanie tylnej szyby Ü.
Układ klimatyzacji 3 139.
Usuwanie zaparowania i
oblodzenia szyb, elektroniczny
układ sterowania klimatyzacji
Nacisnąć przycisk V.
Ustawienia temperatury i rozdziału
powietrza są wybierane
automatycznie, a dmuchawa pracuje
z dużą prędkością.
Włączyć ogrzewanie tylnej szyby Ü.
Elektroniczny układ sterowania
klimatyzacji 3 141.
Skrzynia biegów
Manualna skrzynia biegów
Bieg wsteczny: po zatrzymaniu
pojazdu nacisnąć pedał sprzęgła,
wcisnąć przycisk zwalniający
znajdujący się na dźwigni zmiany
biegów i włączyć bieg.
Jeśli biegu nie można włączyć,
ustawić dźwignię w położeniu
neutralnym, zwolnić i ponownie
wcisnąć pedał sprzęgła, a następnie
ponownie wybrać bieg.
Manualna skrzynia biegów 3 162.
Page 19 of 289

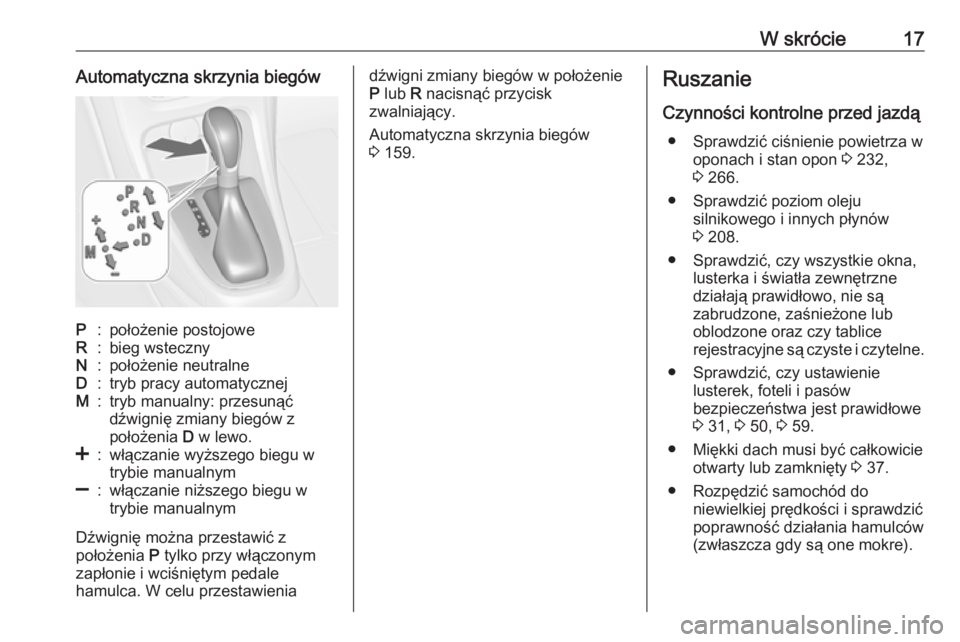

W skrócie17Automatyczna skrzynia biegówP:położenie postojoweR:bieg wstecznyN:położenie neutralneD:tryb pracy automatycznejM:tryb manualny: przesunąć
dźwignię zmiany biegów z
położenia D w lewo.<:włączanie wyższego biegu w
trybie manualnym]:włączanie niższego biegu w
trybie manualnym
Dźwignię można przestawić z
położenia P tylko przy włączonym
zapłonie i wciśniętym pedale
hamulca. W celu przestawienia
dźwigni zmiany biegów w położenie
P lub R nacisnąć przycisk
zwalniający.
Automatyczna skrzynia biegów
3 159.Ruszanie
Czynności kontrolne przed jazdą ● Sprawdzić ciśnienie powietrza w oponach i stan opon 3 232,
3 266.
● Sprawdzić poziom oleju silnikowego i innych płynów
3 208.
● Sprawdzić, czy wszystkie okna, lusterka i światła zewnętrzne
działają prawidłowo, nie są
zabrudzone, zaśnieżone lub
oblodzone oraz czy tablice
rejestracyjne są czyste i czytelne.
● Sprawdzić, czy ustawienie lusterek, foteli i pasów
bezpieczeństwa jest prawidłowe
3 31, 3 50, 3 59.
● Miękki dach musi być całkowicie otwarty lub zamknięty 3 37.
● Rozpędzić samochód do niewielkiej prędkości i sprawdzić
poprawność działania hamulców
(zwłaszcza gdy są one mokre).
Page 20 of 289
18W skrócieUruchamianie silnika
● Obrócić kluczyk w położenie 1.
● Obrócić częściowo koło kierownicy w celu zwolnienia
jego blokady.
● Manualna skrzynia biegów: wcisnąć pedał sprzęgła i
hamulca.
Automatyczna skrzynia biegów:
wcisnąć pedał hamulca i
przestawić dźwignię zmiany
biegów w położenie P lub N.
● Nie wciskać pedału
przyspieszenia.
● Obrócić kluczyk zapłonu w położenie 3 i zwolnić.
Uruchamianie silnika 3 151.System stop-start
Jeżeli pojazd porusza się z małą
prędkością lub stoi w miejscu i
spełnione są pewne warunki, funkcję Autostop można włączyć w
następujący sposób:
● Wcisnąć pedał sprzęgła.
● Włączyć bieg neutralny.
● Zwolnić pedał sprzęgła.
Włączenie funkcji Autostop jest
sygnalizowane ustawieniem
wskazówki obrotomierza w pozycji
AUTOSTOP .
Aby ponownie uruchomić silnik,
wcisnąć ponownie pedał sprzęgła.
