OPEL CASCADA 2019 Manuale di uso e manutenzione (in Italian)
Manufacturer: OPEL, Model Year: 2019, Model line: CASCADA, Model: OPEL CASCADA 2019Pages: 277, PDF Dimensioni: 7.89 MB

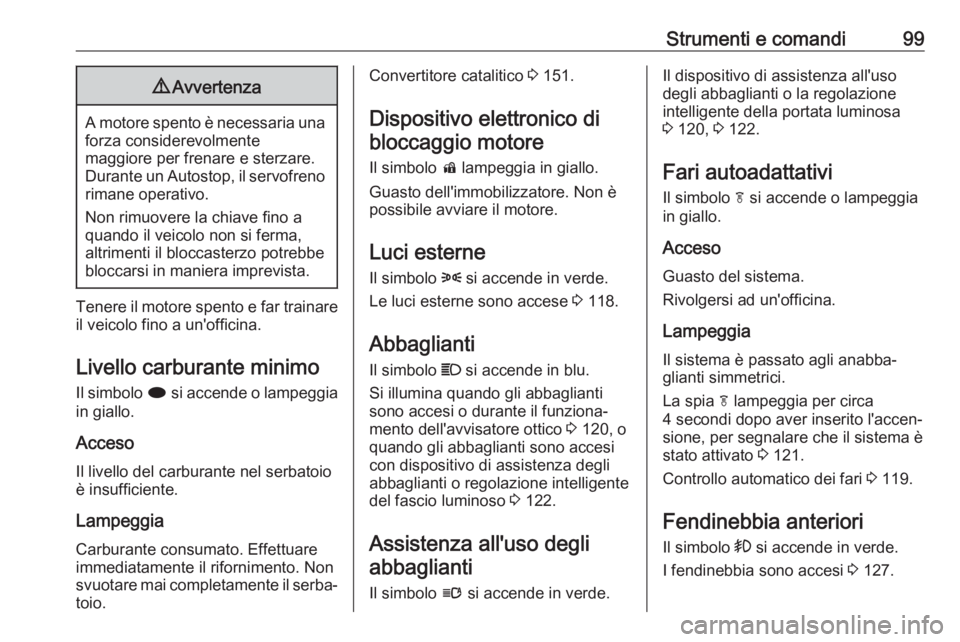

Page 101 of 277

Strumenti e comandi999Avvertenza
A motore spento è necessaria una
forza considerevolmente
maggiore per frenare e sterzare.
Durante un Autostop, il servofreno
rimane operativo.
Non rimuovere la chiave fino a
quando il veicolo non si ferma,
altrimenti il bloccasterzo potrebbe
bloccarsi in maniera imprevista.
Tenere il motore spento e far trainare
il veicolo fino a un'officina.
Livello carburante minimo Il simbolo i si accende o lampeggia
in giallo.
Acceso Il livello del carburante nel serbatoio
è insufficiente.
Lampeggia Carburante consumato. Effettuare
immediatamente il rifornimento. Non
svuotare mai completamente il serba‐ toio.
Convertitore catalitico 3 151.
Dispositivo elettronico di bloccaggio motore
Il simbolo d lampeggia in giallo.
Guasto dell'immobilizzatore. Non è
possibile avviare il motore.
Luci esterne Il simbolo 8 si accende in verde.
Le luci esterne sono accese 3 118.
Abbaglianti Il simbolo C si accende in blu.
Si illumina quando gli abbaglianti
sono accesi o durante il funziona‐
mento dell'avvisatore ottico 3 120, o
quando gli abbaglianti sono accesi con dispositivo di assistenza degli
abbaglianti o regolazione intelligente
del fascio luminoso 3 122.
Assistenza all'uso degli
abbaglianti
Il simbolo l si accende in verde.Il dispositivo di assistenza all'uso
degli abbaglianti o la regolazione
intelligente della portata luminosa
3 120, 3 122.
Fari autoadattativi
Il simbolo f si accende o lampeggia
in giallo.
Acceso Guasto del sistema.
Rivolgersi ad un'officina.
Lampeggia Il sistema è passato agli anabba‐
glianti simmetrici.
La spia f lampeggia per circa
4 secondi dopo aver inserito l'accen‐
sione, per segnalare che il sistema è
stato attivato 3 121.
Controllo automatico dei fari 3 119.
Fendinebbia anteriori Il simbolo > si accende in verde.
I fendinebbia sono accesi 3 127.

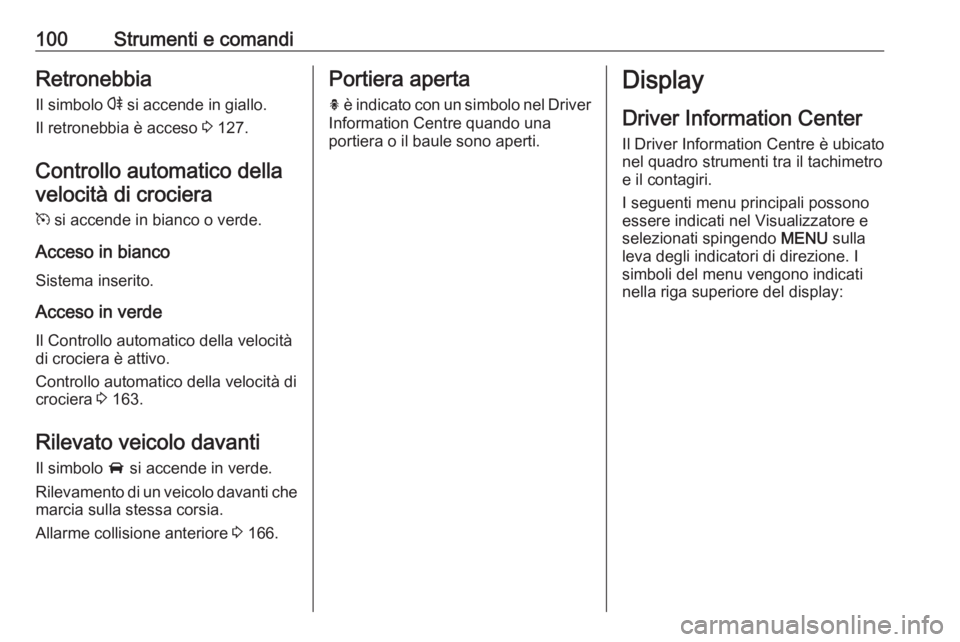

Page 102 of 277

100Strumenti e comandiRetronebbiaIl simbolo r si accende in giallo.
Il retronebbia è acceso 3 127.
Controllo automatico della velocità di crociera
m si accende in bianco o verde.
Acceso in bianco
Sistema inserito.
Acceso in verde Il Controllo automatico della velocità
di crociera è attivo.
Controllo automatico della velocità di
crociera 3 163.
Rilevato veicolo davanti Il simbolo A si accende in verde.
Rilevamento di un veicolo davanti che marcia sulla stessa corsia.
Allarme collisione anteriore 3 166.Portiera aperta
h è indicato con un simbolo nel Driver
Information Centre quando una
portiera o il baule sono aperti.Display
Driver Information Center Il Driver Information Centre è ubicato
nel quadro strumenti tra il tachimetro
e il contagiri.
I seguenti menu principali possono
essere indicati nel Visualizzatore e
selezionati spingendo MENU sulla
leva degli indicatori di direzione. I
simboli del menu vengono indicati
nella riga superiore del display:

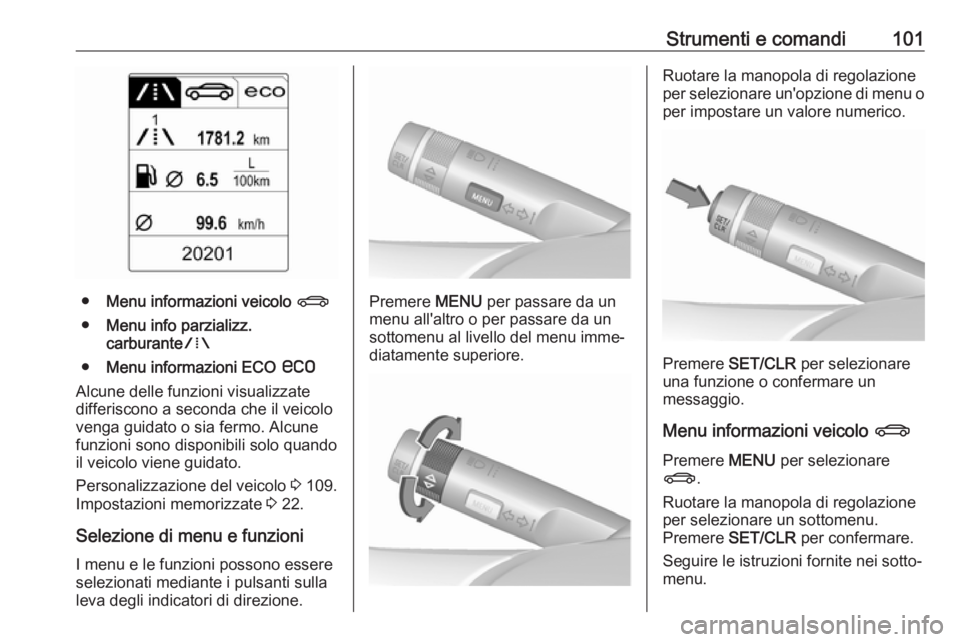

Page 103 of 277

Strumenti e comandi101
●Menu informazioni veicolo X
● Menu info parzializz.
carburante W
● Menu informazioni ECO s
Alcune delle funzioni visualizzate
differiscono a seconda che il veicolo venga guidato o sia fermo. Alcune
funzioni sono disponibili solo quando
il veicolo viene guidato.
Personalizzazione del veicolo 3 109.
Impostazioni memorizzate 3 22.
Selezione di menu e funzioni I menu e le funzioni possono essere
selezionati mediante i pulsanti sulla leva degli indicatori di direzione.Premere MENU per passare da un
menu all'altro o per passare da un sottomenu al livello del menu imme‐
diatamente superiore.
Ruotare la manopola di regolazione
per selezionare un'opzione di menu o per impostare un valore numerico.
Premere SET/CLR per selezionare
una funzione o confermare un
messaggio.
Menu informazioni veicolo X
Premere MENU per selezionare
X .
Ruotare la manopola di regolazione
per selezionare un sottomenu.
Premere SET/CLR per confermare.
Seguire le istruzioni fornite nei sotto‐ menu.

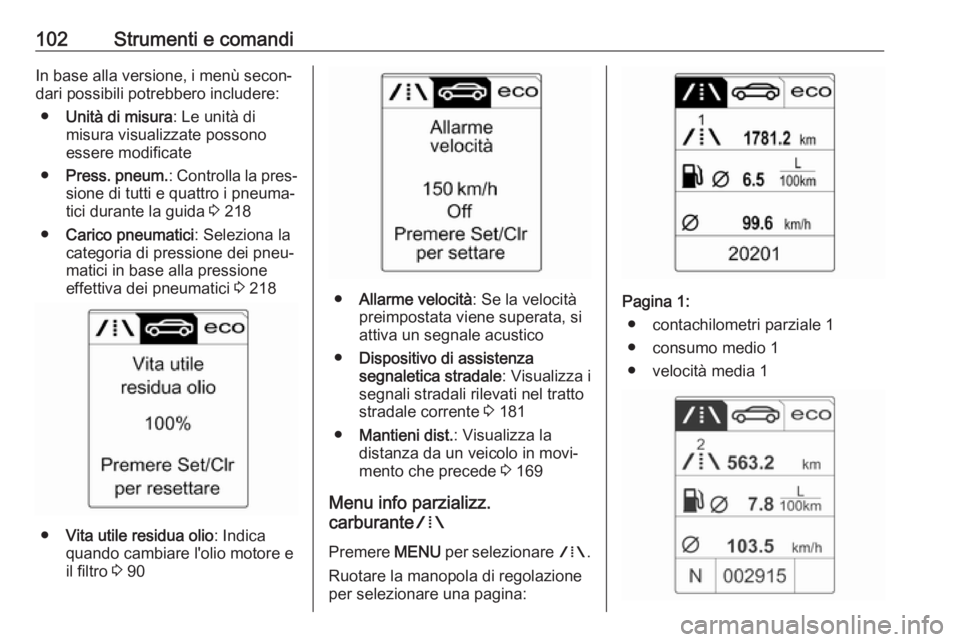

Page 104 of 277

102Strumenti e comandiIn base alla versione, i menù secon‐
dari possibili potrebbero includere:
● Unità di misura : Le unità di
misura visualizzate possono
essere modificate
● Press. pneum. : Controlla la pres‐
sione di tutti e quattro i pneuma‐
tici durante la guida 3 218
● Carico pneumatici : Seleziona la
categoria di pressione dei pneu‐ matici in base alla pressioneeffettiva dei pneumatici 3 218
● Vita utile residua olio : Indica
quando cambiare l'olio motore e
il filtro 3 90
● Allarme velocità : Se la velocità
preimpostata viene superata, si
attiva un segnale acustico
● Dispositivo di assistenza
segnaletica stradale : Visualizza i
segnali stradali rilevati nel tratto
stradale corrente 3 181
● Mantieni dist. : Visualizza la
distanza da un veicolo in movi‐ mento che precede 3 169
Menu info parzializz.
carburante W
Premere MENU per selezionare W.
Ruotare la manopola di regolazione per selezionare una pagina:Pagina 1:
● contachilometri parziale 1
● consumo medio 1
● velocità media 1

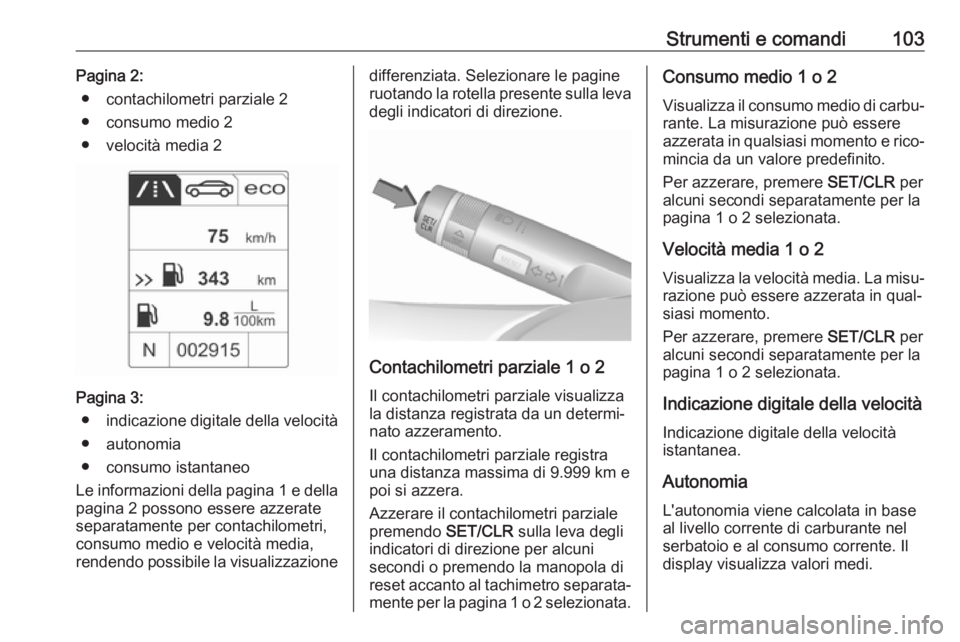

Page 105 of 277

Strumenti e comandi103Pagina 2:● contachilometri parziale 2
● consumo medio 2
● velocità media 2
Pagina 3: ● indicazione digitale della velocità
● autonomia
● consumo istantaneo
Le informazioni della pagina 1 e della
pagina 2 possono essere azzerate separatamente per contachilometri, consumo medio e velocità media,
rendendo possibile la visualizzazione
differenziata. Selezionare le pagine
ruotando la rotella presente sulla leva
degli indicatori di direzione.
Contachilometri parziale 1 o 2
Il contachilometri parziale visualizza
la distanza registrata da un determi‐ nato azzeramento.
Il contachilometri parziale registra
una distanza massima di 9.999 km e
poi si azzera.
Azzerare il contachilometri parziale
premendo SET/CLR sulla leva degli
indicatori di direzione per alcuni
secondi o premendo la manopola di
reset accanto al tachimetro separata‐ mente per la pagina 1 o 2 selezionata.
Consumo medio 1 o 2
Visualizza il consumo medio di carbu‐ rante. La misurazione può essere
azzerata in qualsiasi momento e rico‐
mincia da un valore predefinito.
Per azzerare, premere SET/CLR per
alcuni secondi separatamente per la
pagina 1 o 2 selezionata.
Velocità media 1 o 2
Visualizza la velocità media. La misu‐
razione può essere azzerata in qual‐
siasi momento.
Per azzerare, premere SET/CLR per
alcuni secondi separatamente per la
pagina 1 o 2 selezionata.
Indicazione digitale della velocità
Indicazione digitale della velocità
istantanea.
Autonomia L'autonomia viene calcolata in base
al livello corrente di carburante nel
serbatoio e al consumo corrente. Il
display visualizza valori medi.

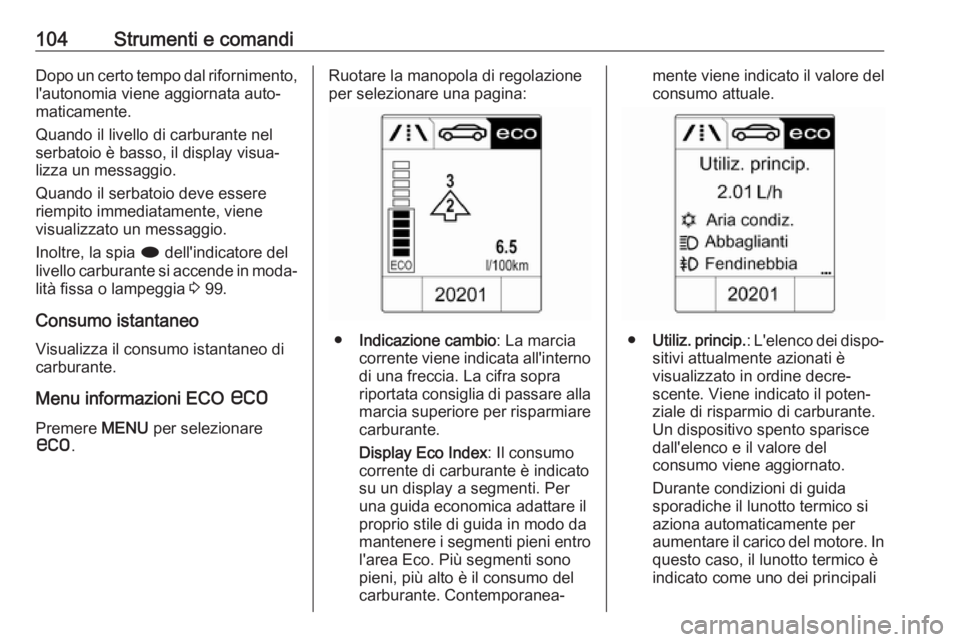

Page 106 of 277

104Strumenti e comandiDopo un certo tempo dal rifornimento,l'autonomia viene aggiornata auto‐
maticamente.
Quando il livello di carburante nel
serbatoio è basso, il display visua‐
lizza un messaggio.
Quando il serbatoio deve essere
riempito immediatamente, viene
visualizzato un messaggio.
Inoltre, la spia i dell'indicatore del
livello carburante si accende in moda‐ lità fissa o lampeggia 3 99.
Consumo istantaneo
Visualizza il consumo istantaneo di
carburante.
Menu informazioni ECO s
Premere MENU per selezionare
s .Ruotare la manopola di regolazione
per selezionare una pagina:
● Indicazione cambio : La marcia
corrente viene indicata all'interno
di una freccia. La cifra sopra riportata consiglia di passare alla
marcia superiore per risparmiare
carburante.
Display Eco Index : Il consumo
corrente di carburante è indicato
su un display a segmenti. Per
una guida economica adattare il proprio stile di guida in modo da
mantenere i segmenti pieni entro l'area Eco. Più segmenti sono
pieni, più alto è il consumo del
carburante. Contemporanea‐
mente viene indicato il valore del
consumo attuale.
● Utiliz. princip. : L'elenco dei dispo‐
sitivi attualmente azionati è
visualizzato in ordine decre‐
scente. Viene indicato il poten‐
ziale di risparmio di carburante.
Un dispositivo spento sparisce
dall'elenco e il valore del
consumo viene aggiornato.
Durante condizioni di guida
sporadiche il lunotto termico si
aziona automaticamente per
aumentare il carico del motore. In
questo caso, il lunotto termico è
indicato come uno dei principali

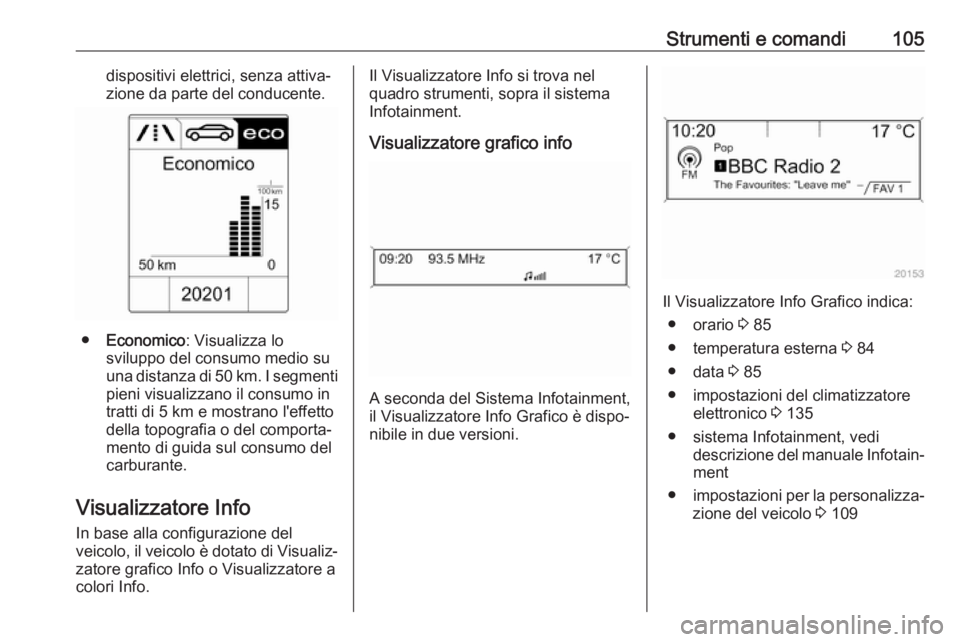

Page 107 of 277

Strumenti e comandi105dispositivi elettrici, senza attiva‐
zione da parte del conducente.
● Economico : Visualizza lo
sviluppo del consumo medio su
una distanza di 50 km. I segmenti pieni visualizzano il consumo in
tratti di 5 km e mostrano l'effetto
della topografia o del comporta‐
mento di guida sul consumo del
carburante.
Visualizzatore Info
In base alla configurazione del
veicolo, il veicolo è dotato di Visualiz‐ zatore grafico Info o Visualizzatore a
colori Info.
Il Visualizzatore Info si trova nel
quadro strumenti, sopra il sistema
Infotainment.
Visualizzatore grafico info
A seconda del Sistema Infotainment,
il Visualizzatore Info Grafico è dispo‐
nibile in due versioni.
Il Visualizzatore Info Grafico indica:
● orario 3 85
● temperatura esterna 3 84
● data 3 85
● impostazioni del climatizzatore elettronico 3 135
● sistema Infotainment, vedi descrizione del manuale Infotain‐
ment
● impostazioni per la personalizza‐
zione del veicolo 3 109
Page 108 of 277

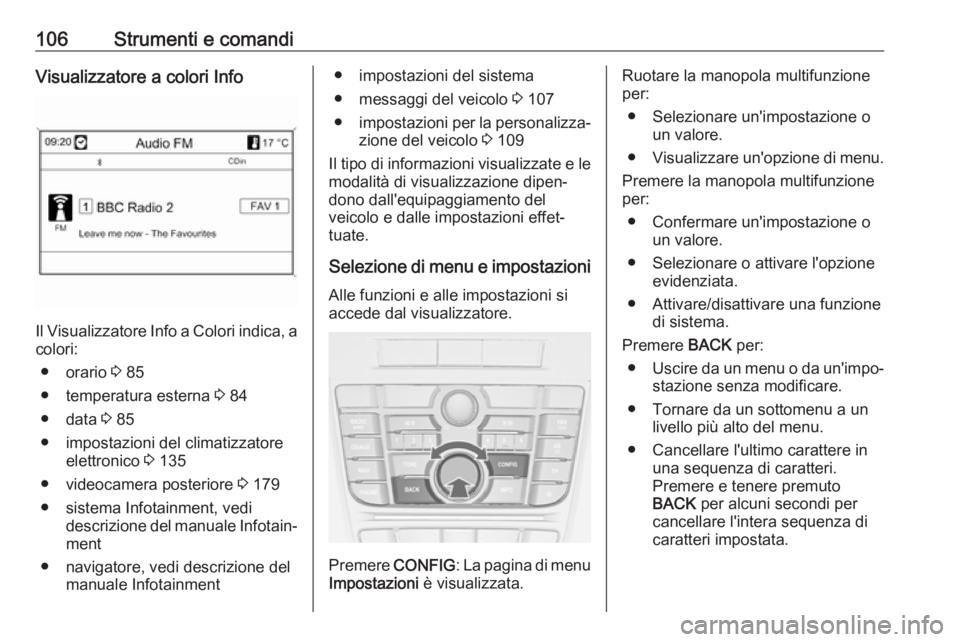

106Strumenti e comandiVisualizzatore a colori Info
Il Visualizzatore Info a Colori indica, acolori:
● orario 3 85
● temperatura esterna 3 84
● data 3 85
● impostazioni del climatizzatore elettronico 3 135
● videocamera posteriore 3 179
● sistema Infotainment, vedi descrizione del manuale Infotain‐
ment
● navigatore, vedi descrizione del manuale Infotainment
● impostazioni del sistema
● messaggi del veicolo 3 107
● impostazioni per la personalizza‐
zione del veicolo 3 109
Il tipo di informazioni visualizzate e le modalità di visualizzazione dipen‐dono dall'equipaggiamento del
veicolo e dalle impostazioni effet‐
tuate.
Selezione di menu e impostazioni Alle funzioni e alle impostazioni siaccede dal visualizzatore.
Premere CONFIG: La pagina di menu
Impostazioni è visualizzata.
Ruotare la manopola multifunzione
per:
● Selezionare un'impostazione o un valore.
● Visualizzare un'opzione di menu.
Premere la manopola multifunzione
per:
● Confermare un'impostazione o un valore.
● Selezionare o attivare l'opzione evidenziata.
● Attivare/disattivare una funzione di sistema.
Premere BACK per:
● Uscire da un menu o da un'impo‐
stazione senza modificare.
● Tornare da un sottomenu a un livello più alto del menu.
● Cancellare l'ultimo carattere in una sequenza di caratteri.
Premere e tenere premuto
BACK per alcuni secondi per
cancellare l'intera sequenza di
caratteri impostata.

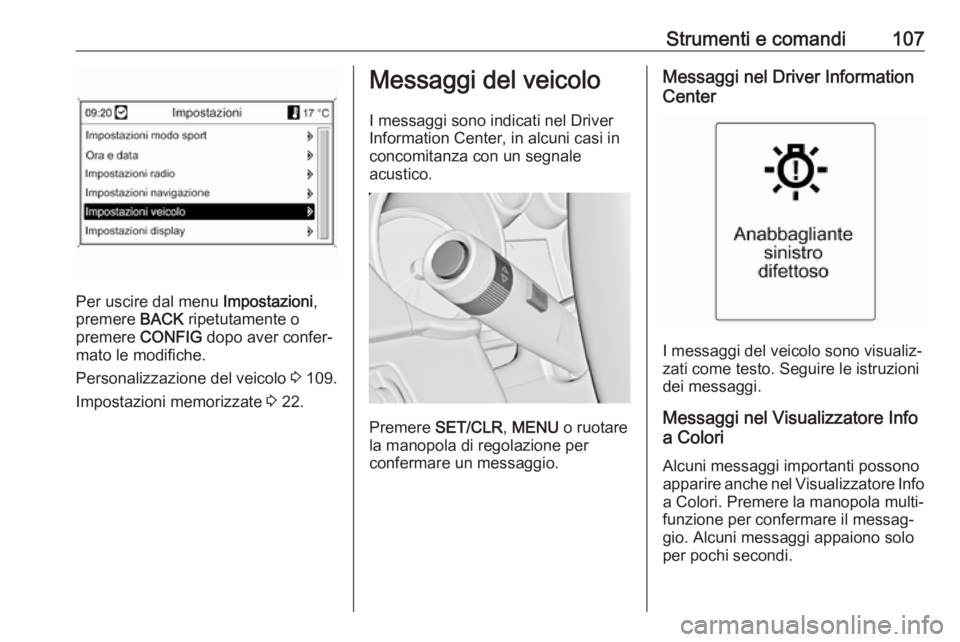

Page 109 of 277

Strumenti e comandi107
Per uscire dal menu Impostazioni,
premere BACK ripetutamente o
premere CONFIG dopo aver confer‐
mato le modifiche.
Personalizzazione del veicolo 3 109.
Impostazioni memorizzate 3 22.
Messaggi del veicolo
I messaggi sono indicati nel Driver
Information Center, in alcuni casi in
concomitanza con un segnale
acustico.
Premere SET/CLR , MENU o ruotare
la manopola di regolazione per
confermare un messaggio.
Messaggi nel Driver Information
Center
I messaggi del veicolo sono visualiz‐
zati come testo. Seguire le istruzioni
dei messaggi.
Messaggi nel Visualizzatore Info
a Colori
Alcuni messaggi importanti possono
apparire anche nel Visualizzatore Info a Colori. Premere la manopola multi‐
funzione per confermare il messag‐ gio. Alcuni messaggi appaiono solo
per pochi secondi.
Page 110 of 277

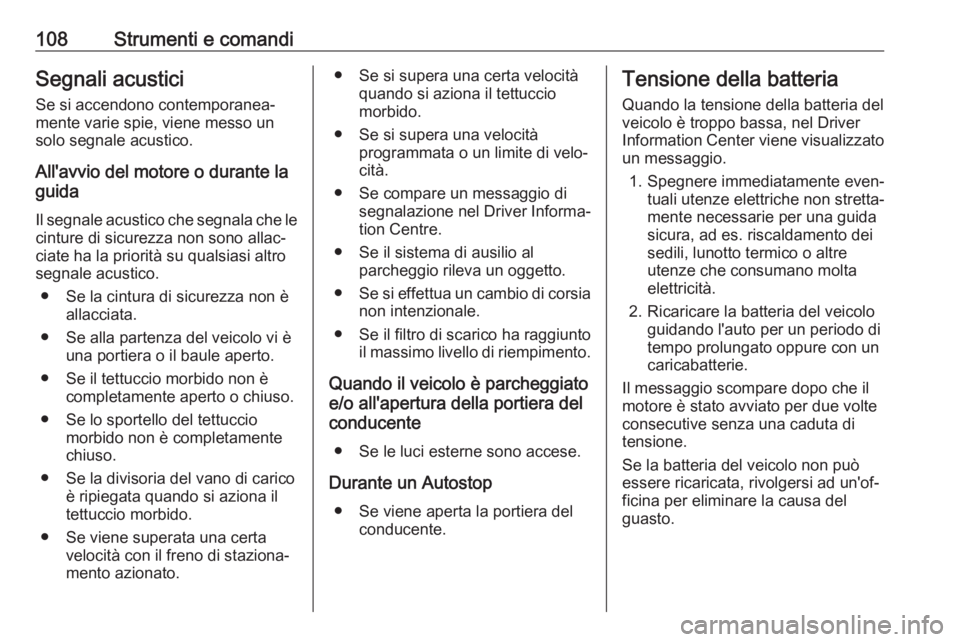

108Strumenti e comandiSegnali acusticiSe si accendono contemporanea‐
mente varie spie, viene messo un
solo segnale acustico.
All'avvio del motore o durante la
guida
Il segnale acustico che segnala che le
cinture di sicurezza non sono allac‐
ciate ha la priorità su qualsiasi altro
segnale acustico.
● Se la cintura di sicurezza non è allacciata.
● Se alla partenza del veicolo vi è una portiera o il baule aperto.
● Se il tettuccio morbido non è completamente aperto o chiuso.
● Se lo sportello del tettuccio morbido non è completamente
chiuso.
● Se la divisoria del vano di carico è ripiegata quando si aziona il
tettuccio morbido.
● Se viene superata una certa velocità con il freno di staziona‐
mento azionato.● Se si supera una certa velocità quando si aziona il tettuccio
morbido.
● Se si supera una velocità programmata o un limite di velo‐
cità.
● Se compare un messaggio di segnalazione nel Driver Informa‐
tion Centre.
● Se il sistema di ausilio al parcheggio rileva un oggetto.
● Se si effettua un cambio di corsia
non intenzionale.
● Se il filtro di scarico ha raggiunto il massimo livello di riempimento.
Quando il veicolo è parcheggiato
e/o all'apertura della portiera del
conducente
● Se le luci esterne sono accese.
Durante un Autostop ● Se viene aperta la portiera del conducente.Tensione della batteria
Quando la tensione della batteria del
veicolo è troppo bassa, nel Driver
Information Center viene visualizzato
un messaggio.
1. Spegnere immediatamente even‐ tuali utenze elettriche non stretta‐
mente necessarie per una guida
sicura, ad es. riscaldamento dei
sedili, lunotto termico o altre
utenze che consumano molta
elettricità.
2. Ricaricare la batteria del veicolo guidando l'auto per un periodo di
tempo prolungato oppure con un
caricabatterie.
Il messaggio scompare dopo che il
motore è stato avviato per due volte
consecutive senza una caduta di
tensione.
Se la batteria del veicolo non può essere ricaricata, rivolgersi ad un'of‐
ficina per eliminare la causa del
guasto.
