OPEL CASCADA 2019 Manuale di uso e manutenzione (in Italian)
Manufacturer: OPEL, Model Year: 2019, Model line: CASCADA, Model: OPEL CASCADA 2019Pages: 277, PDF Dimensioni: 7.89 MB
Page 91 of 277

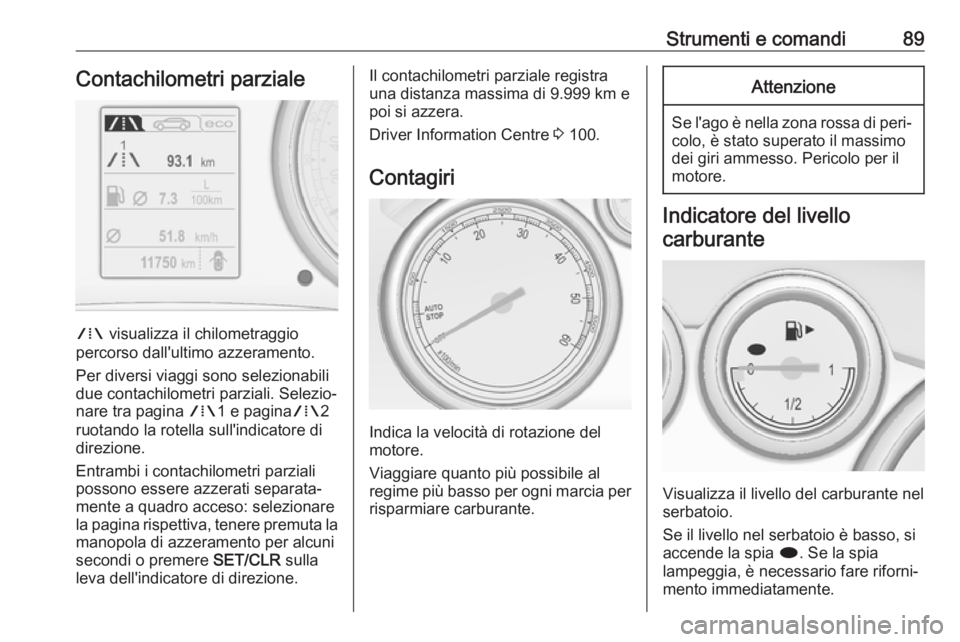

Strumenti e comandi89Contachilometri parziale
W visualizza il chilometraggio
percorso dall'ultimo azzeramento.
Per diversi viaggi sono selezionabili
due contachilometri parziali. Selezio‐
nare tra pagina W1 e pagina W2
ruotando la rotella sull'indicatore di
direzione.
Entrambi i contachilometri parziali
possono essere azzerati separata‐
mente a quadro acceso: selezionare
la pagina rispettiva, tenere premuta la
manopola di azzeramento per alcuni
secondi o premere SET/CLR sulla
leva dell'indicatore di direzione.
Il contachilometri parziale registra
una distanza massima di 9.999 km e
poi si azzera.
Driver Information Centre 3 100.
Contagiri
Indica la velocità di rotazione del
motore.
Viaggiare quanto più possibile al
regime più basso per ogni marcia per
risparmiare carburante.
Attenzione
Se l'ago è nella zona rossa di peri‐
colo, è stato superato il massimo
dei giri ammesso. Pericolo per il
motore.
Indicatore del livello
carburante
Visualizza il livello del carburante nel
serbatoio.
Se il livello nel serbatoio è basso, si
accende la spia i. Se la spia
lampeggia, è necessario fare riforni‐
mento immediatamente.
Page 92 of 277

90Strumenti e comandiNon svuotare mai completamente il
serbatoio.
Poiché nel serbatoio rimane sempre
una certa quantità di carburante, la
quantità necessaria per riempirlo è
inferiore alla capacità del serbatoio
specificata.
Indicatore della temperaturadel liquido di
raffreddamento del motore
Indica la temperatura del liquido di
raffreddamento.
settore sinistro:temperatura di
esercizio del
motore non
ancora raggiuntasettore centrale:temperatura di
esercizio normalesettore destro:temperatura
troppo altaAttenzione
Se la temperatura del liquido di
raffreddamento del motore è
troppo alta, arrestare il veicolo e
spegnere il motore. Pericolo per il
motore. Controllare il livello del
liquido di raffreddamento.
Display di manutenzione
Il sistema di monitoraggio dell'olio
motore informa quando l'olio motore
e il filtro dell'olio devono essere sosti‐
tuiti. A seconda delle condizioni di
guida, l'intervallo indicato per il
cambio dell'olio motore e del filtro può
variare notevolmente.
Quando il sistema ha calcolato che la
durata dell'olio motore è diminuita, nel Driver Information Centre viene
visualizzato un messaggio di avverti‐
mento. Far sostituire l'olio motore e il
filtro da un'officina entro una setti‐
mana o entro 500 km di percorrenza
(a seconda del termine che viene
raggiunto per primo).
Ciò può essere effettuato come un
ulteriore cambio dell'olio motore e del filtro o come parte di un regolare inter‐ vento di manutenzione.
Per visualizzare la durata restante
dell'olio motore usare i pulsanti sulla leva degli indicatori di direzione:
Premere MENU per selezionare
Menu informazioni veicolo X .
Page 93 of 277

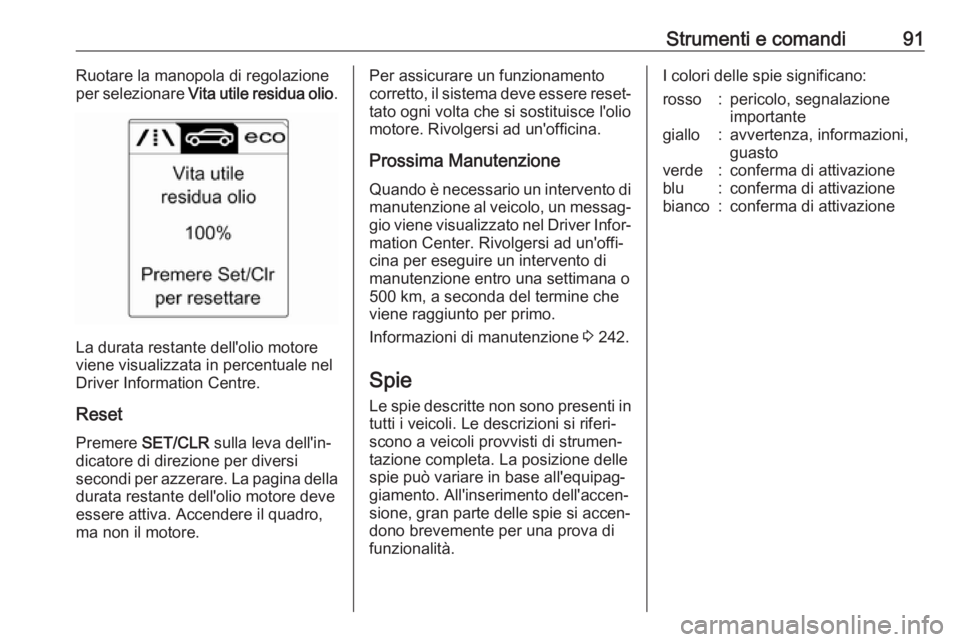

Strumenti e comandi91Ruotare la manopola di regolazione
per selezionare Vita utile residua olio .
La durata restante dell'olio motore
viene visualizzata in percentuale nel Driver Information Centre.
Reset Premere SET/CLR sulla leva dell'in‐
dicatore di direzione per diversi
secondi per azzerare. La pagina della durata restante dell'olio motore deve
essere attiva. Accendere il quadro,
ma non il motore.
Per assicurare un funzionamento
corretto, il sistema deve essere reset‐ tato ogni volta che si sostituisce l'olio
motore. Rivolgersi ad un'officina.
Prossima Manutenzione Quando è necessario un intervento di
manutenzione al veicolo, un messag‐
gio viene visualizzato nel Driver Infor‐
mation Center. Rivolgersi ad un'offi‐
cina per eseguire un intervento di
manutenzione entro una settimana o
500 km, a seconda del termine che
viene raggiunto per primo.
Informazioni di manutenzione 3 242.
Spie
Le spie descritte non sono presenti in
tutti i veicoli. Le descrizioni si riferi‐
scono a veicoli provvisti di strumen‐
tazione completa. La posizione delle
spie può variare in base all'equipag‐
giamento. All'inserimento dell'accen‐
sione, gran parte delle spie si accen‐
dono brevemente per una prova di
funzionalità.I colori delle spie significano:rosso:pericolo, segnalazione importantegiallo:avvertenza, informazioni,
guastoverde:conferma di attivazioneblu:conferma di attivazionebianco:conferma di attivazione
Page 94 of 277

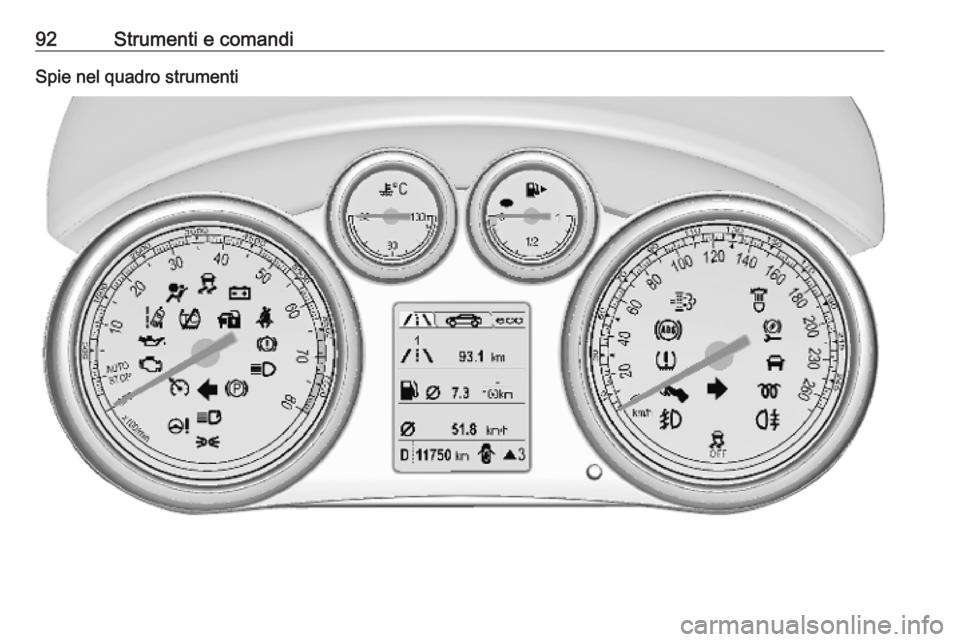

92Strumenti e comandiSpie nel quadro strumenti
Page 95 of 277

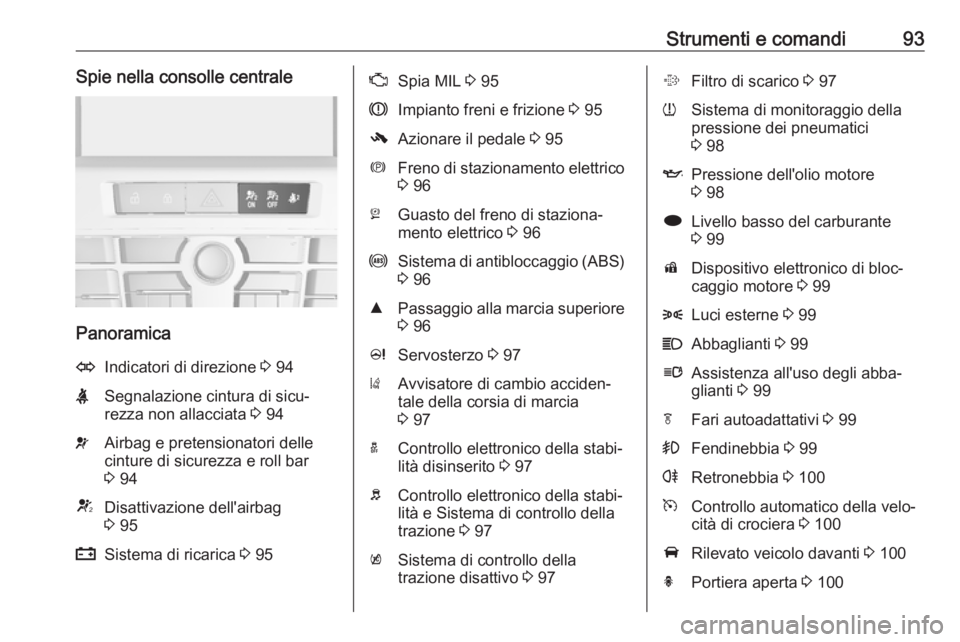

Strumenti e comandi93Spie nella consolle centrale
Panoramica
OIndicatori di direzione 3 94XSegnalazione cintura di sicu‐
rezza non allacciata 3 94vAirbag e pretensionatori delle
cinture di sicurezza e roll bar
3 94VDisattivazione dell'airbag
3 95pSistema di ricarica 3 95ZSpia MIL 3 95RImpianto freni e frizione 3 95-Azionare il pedale 3 95mFreno di stazionamento elettrico
3 96jGuasto del freno di staziona‐
mento elettrico 3 96uSistema di antibloccaggio (ABS)
3 96RPassaggio alla marcia superiore
3 96cServosterzo 3 97)Avvisatore di cambio acciden‐
tale della corsia di marcia
3 97aControllo elettronico della stabi‐
lità disinserito 3 97bControllo elettronico della stabi‐
lità e Sistema di controllo della
trazione 3 97kSistema di controllo della
trazione disattivo 3 97%Filtro di scarico 3 97wSistema di monitoraggio della
pressione dei pneumatici
3 98IPressione dell'olio motore
3 98iLivello basso del carburante
3 99dDispositivo elettronico di bloc‐
caggio motore 3 998Luci esterne 3 99CAbbaglianti 3 99lAssistenza all'uso degli abba‐
glianti 3 99fFari autoadattativi 3 99>Fendinebbia 3 99rRetronebbia 3 100mControllo automatico della velo‐
cità di crociera 3 100ARilevato veicolo davanti 3 100hPortiera aperta 3 100
Page 96 of 277

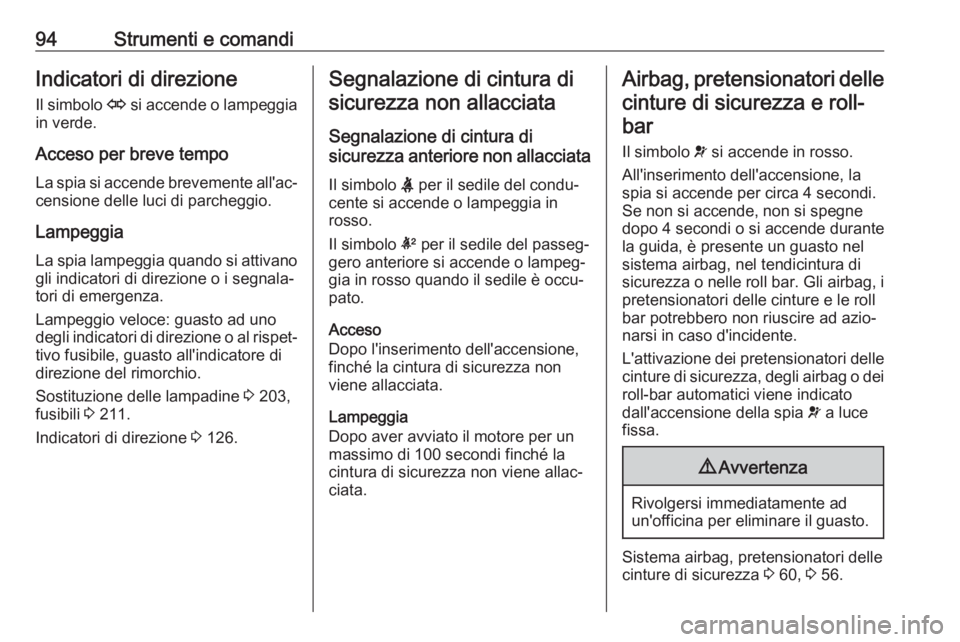

94Strumenti e comandiIndicatori di direzioneIl simbolo O si accende o lampeggia
in verde.
Acceso per breve tempo
La spia si accende brevemente all'ac‐ censione delle luci di parcheggio.
Lampeggia
La spia lampeggia quando si attivano gli indicatori di direzione o i segnala‐
tori di emergenza.
Lampeggio veloce: guasto ad uno
degli indicatori di direzione o al rispet‐
tivo fusibile, guasto all'indicatore di
direzione del rimorchio.
Sostituzione delle lampadine 3 203,
fusibili 3 211.
Indicatori di direzione 3 126.Segnalazione di cintura di
sicurezza non allacciata
Segnalazione di cintura di
sicurezza anteriore non allacciata
Il simbolo X per il sedile del condu‐
cente si accende o lampeggia in
rosso.
Il simbolo k per il sedile del passeg‐
gero anteriore si accende o lampeg‐ gia in rosso quando il sedile è occu‐
pato.
Acceso
Dopo l'inserimento dell'accensione,
finché la cintura di sicurezza non
viene allacciata.
Lampeggia
Dopo aver avviato il motore per un
massimo di 100 secondi finché la
cintura di sicurezza non viene allac‐
ciata.Airbag, pretensionatori delle
cinture di sicurezza e roll- bar
Il simbolo v si accende in rosso.
All'inserimento dell'accensione, la
spia si accende per circa 4 secondi.
Se non si accende, non si spegne
dopo 4 secondi o si accende durante
la guida, è presente un guasto nel
sistema airbag, nel tendicintura di
sicurezza o nelle roll bar. Gli airbag, i
pretensionatori delle cinture e le roll
bar potrebbero non riuscire ad azio‐
narsi in caso d'incidente.
L'attivazione dei pretensionatori delle cinture di sicurezza, degli airbag o dei
roll-bar automatici viene indicato
dall'accensione della spia v a luce
fissa.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Sistema airbag, pretensionatori delle
cinture di sicurezza 3 60, 3 56.
Page 97 of 277

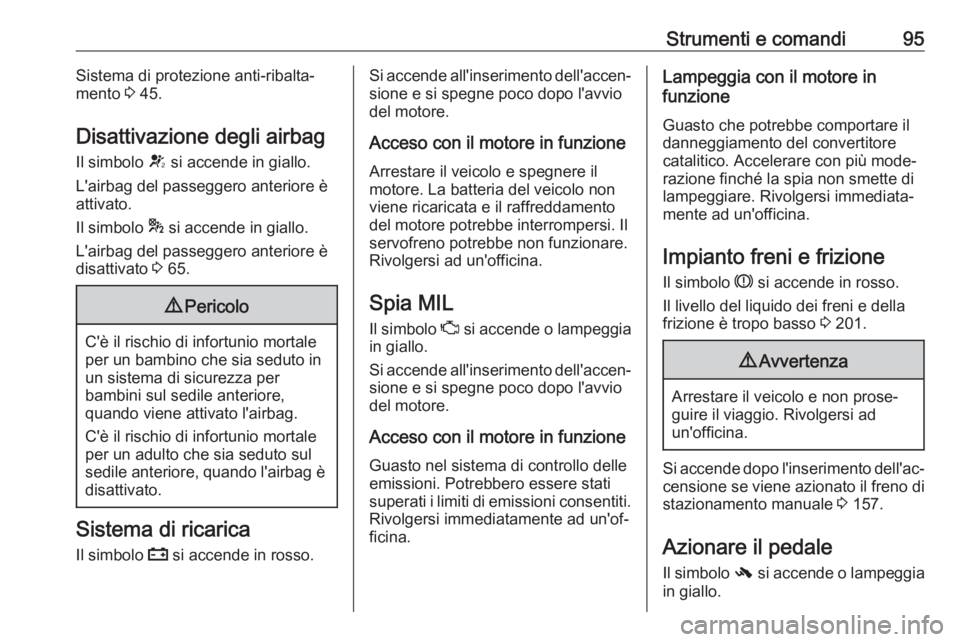

Strumenti e comandi95Sistema di protezione anti-ribalta‐
mento 3 45.
Disattivazione degli airbag Il simbolo V si accende in giallo.
L'airbag del passeggero anteriore è
attivato.
Il simbolo * si accende in giallo.
L'airbag del passeggero anteriore è
disattivato 3 65.9 Pericolo
C'è il rischio di infortunio mortale
per un bambino che sia seduto in un sistema di sicurezza per
bambini sul sedile anteriore,
quando viene attivato l'airbag.
C'è il rischio di infortunio mortale per un adulto che sia seduto sul
sedile anteriore, quando l'airbag è disattivato.
Sistema di ricarica
Il simbolo p si accende in rosso.
Si accende all'inserimento dell'accen‐
sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione Arrestare il veicolo e spegnere il
motore. La batteria del veicolo non
viene ricaricata e il raffreddamento
del motore potrebbe interrompersi. Il
servofreno potrebbe non funzionare.
Rivolgersi ad un'officina.
Spia MIL Il simbolo Z si accende o lampeggia
in giallo.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione Guasto nel sistema di controllo delle
emissioni. Potrebbero essere stati
superati i limiti di emissioni consentiti.
Rivolgersi immediatamente ad un'of‐
ficina.Lampeggia con il motore in
funzione
Guasto che potrebbe comportare il
danneggiamento del convertitore
catalitico. Accelerare con più mode‐
razione finché la spia non smette di
lampeggiare. Rivolgersi immediata‐
mente ad un'officina.
Impianto freni e frizione Il simbolo R si accende in rosso.
Il livello del liquido dei freni e della
frizione è tropo basso 3 201.9 Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Si accende dopo l'inserimento dell'ac‐ censione se viene azionato il freno di
stazionamento manuale 3 157.
Azionare il pedale Il simbolo - si accende o lampeggia
in giallo.
Page 98 of 277

96Strumenti e comandiAccesoIl pedale del freno deve essere
premuto per rilasciare il freno di
stazionamento elettrico 3 157.
Il pedale della frizione deve essere
premuto per avviare il motore in
modalità Autostop. Sistema Start-
stop 3 146.
Lampeggia
Per avviare il motore con la chiave, si deve premere il pedale della frizione
3 17, 3 145.
In alcun versioni, il Driver Information
Centre mostra un messaggio per
azionare il pedale della frizione
3 107.
Freno di stazionamento elettrico
Il simbolo m si accende o lampeggia
in rosso.
Acceso
Il freno di stazionamento elettrico è
azionato 3 157.Lampeggia
Il freno di stazionamento elettrico non
è azionato completamente o è rila‐
sciato. Effettuare l'accensione,
premere il pedale del freno e cercare
di resettare il sistema rilasciando e
azionando di nuovo il freno di stazio‐
namento elettrico. Se m continua a
lampeggiare non utilizzare la vettura
ma rivolgersi ad un'officina.
Guasto al freno di stazionamento elettrico
Il simbolo j si accende o lampeggia
in giallo.
Acceso Il freno di stazionamento elettricofunziona con prestazioni ridotte
3 157.
Lampeggia
Il freno di stazionamento elettrico è in modalità di assistenza. Arrestare il
veicolo, inserire e rilasciare il freno di
stazionamento elettrico per effettuare il reset.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Sistema di antibloccaggio
(ABS)
Il simbolo u si accende in giallo.
Si accende per alcuni secondi dopo
l'inserimento dell'accensione.
Quando la spia si spegne, il sistema
è pronto per il funzionamento.
Se la spia non si spegne dopo alcuni
secondi o se si accende durante la
marcia, è presente un guasto
dell'ABS. L'impianto frenante rimane
operativo, ma senza la regolazione
ABS.
Sistema di antibloccaggio 3 156.
Passaggio alla marcia superiore
R con il numero della marcia succes‐
siva è indicato o visualizzato a pagina
intera nel Driver Information Center
Page 99 of 277

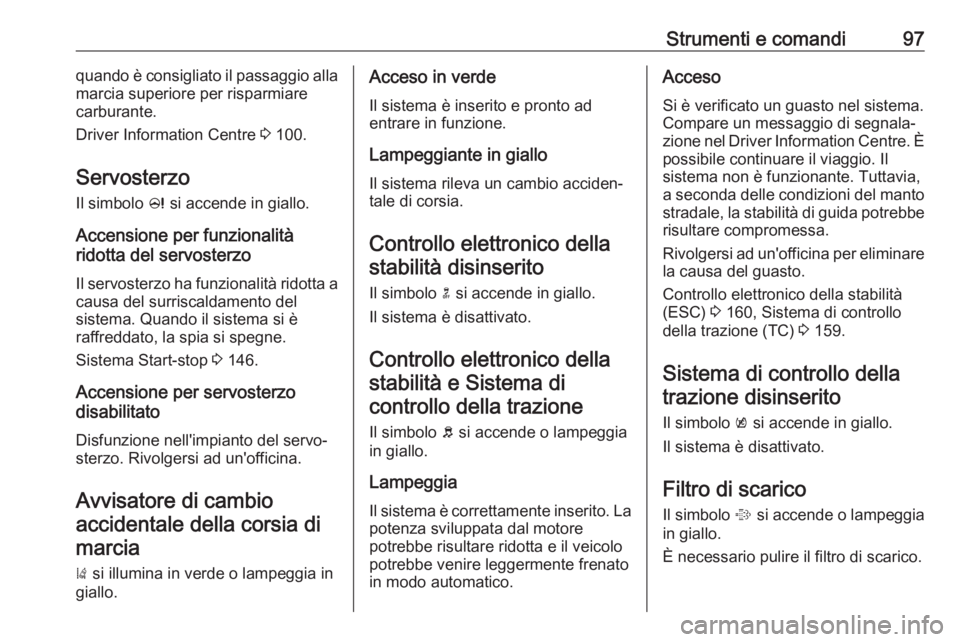

Strumenti e comandi97quando è consigliato il passaggio alla
marcia superiore per risparmiare
carburante.
Driver Information Centre 3 100.
Servosterzo Il simbolo c si accende in giallo.
Accensione per funzionalità
ridotta del servosterzo
Il servosterzo ha funzionalità ridotta a causa del surriscaldamento del
sistema. Quando il sistema si è
raffreddato, la spia si spegne.
Sistema Start-stop 3 146.
Accensione per servosterzo
disabilitato
Disfunzione nell'impianto del servo‐
sterzo. Rivolgersi ad un'officina.
Avvisatore di cambioaccidentale della corsia dimarcia
) si illumina in verde o lampeggia in
giallo.Acceso in verde
Il sistema è inserito e pronto ad
entrare in funzione.
Lampeggiante in giallo
Il sistema rileva un cambio acciden‐ tale di corsia.
Controllo elettronico dellastabilità disinserito
Il simbolo n si accende in giallo.
Il sistema è disattivato.
Controllo elettronico dellastabilità e Sistema dicontrollo della trazione
Il simbolo b si accende o lampeggia
in giallo.
Lampeggia
Il sistema è correttamente inserito. La potenza sviluppata dal motore
potrebbe risultare ridotta e il veicolo
potrebbe venire leggermente frenato
in modo automatico.Acceso
Si è verificato un guasto nel sistema.Compare un messaggio di segnala‐
zione nel Driver Information Centre. È possibile continuare il viaggio. Il
sistema non è funzionante. Tuttavia, a seconda delle condizioni del manto stradale, la stabilità di guida potrebbe
risultare compromessa.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Controllo elettronico della stabilità
(ESC) 3 160, Sistema di controllo
della trazione (TC) 3 159.
Sistema di controllo della trazione disinserito
Il simbolo k si accende in giallo.
Il sistema è disattivato.
Filtro di scarico Il simbolo % si accende o lampeggia
in giallo.
È necessario pulire il filtro di scarico.
Page 100 of 277

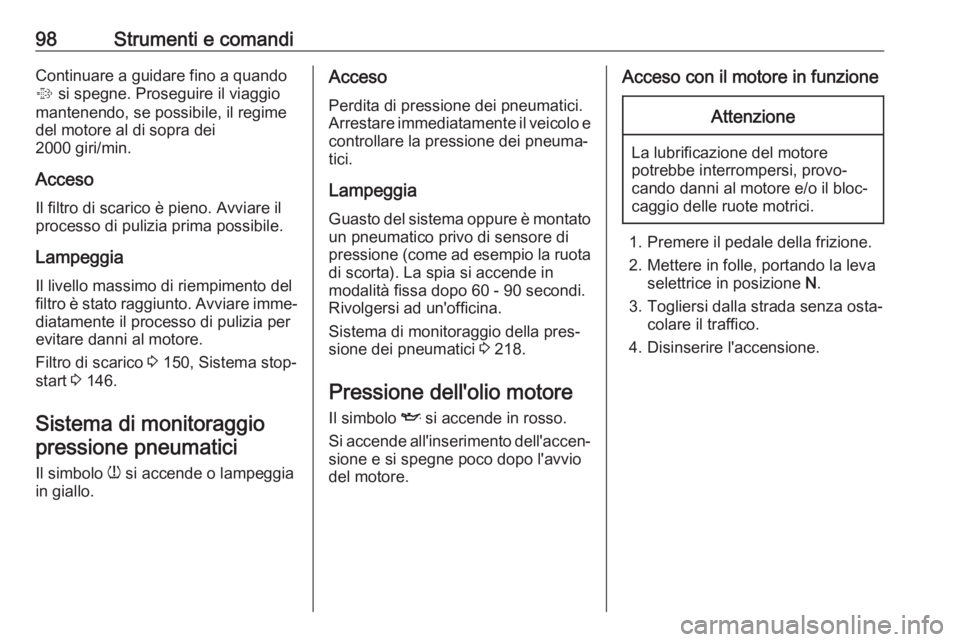

98Strumenti e comandiContinuare a guidare fino a quando
% si spegne. Proseguire il viaggio
mantenendo, se possibile, il regime
del motore al di sopra dei
2000 giri/min.
Acceso Il filtro di scarico è pieno. Avviare il
processo di pulizia prima possibile.
Lampeggia
Il livello massimo di riempimento del
filtro è stato raggiunto. Avviare imme‐ diatamente il processo di pulizia per
evitare danni al motore.
Filtro di scarico 3 150, Sistema stop-
start 3 146.
Sistema di monitoraggio pressione pneumatici
Il simbolo w si accende o lampeggia
in giallo.Acceso
Perdita di pressione dei pneumatici.
Arrestare immediatamente il veicolo e
controllare la pressione dei pneuma‐ tici.
Lampeggia
Guasto del sistema oppure è montato
un pneumatico privo di sensore di
pressione (come ad esempio la ruota di scorta). La spia si accende in
modalità fissa dopo 60 - 90 secondi.
Rivolgersi ad un'officina.
Sistema di monitoraggio della pres‐
sione dei pneumatici 3 218.
Pressione dell'olio motore Il simbolo I si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.Acceso con il motore in funzioneAttenzione
La lubrificazione del motore
potrebbe interrompersi, provo‐
cando danni al motore e/o il bloc‐ caggio delle ruote motrici.
1. Premere il pedale della frizione.
2. Mettere in folle, portando la leva selettrice in posizione N.
3. Togliersi dalla strada senza osta‐ colare il traffico.
4. Disinserire l'accensione.
