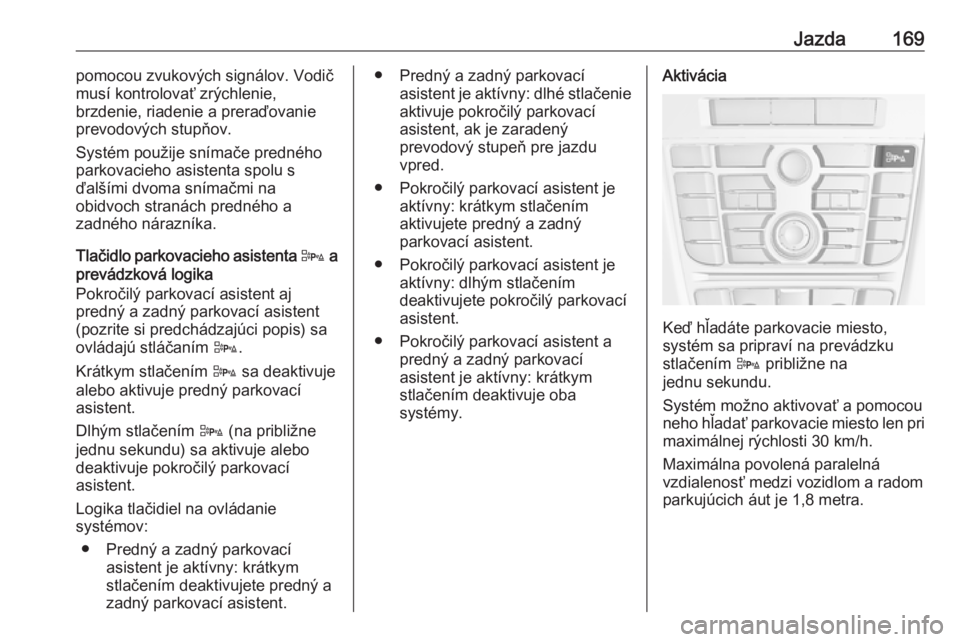

Jazda169pomocou zvukových signálov. Vodič
musí kontrolovať zrýchlenie,
brzdenie, riadenie a preraďovanie prevodových stupňov.
Systém použije snímače predného
parkovacieho asistenta spolu s
ďalšími dvoma snímačmi na
obidvoch stranách predného a
zadného nárazníka.
Tlačidlo parkovacieho asistenta D a
prevádzková logika
Pokročilý parkovací asistent aj
predný a zadný parkovací asistent
(pozrite si predchádzajúci popis) sa
ovládajú stláčaním D.
Krátkym stlačením D sa deaktivuje
alebo aktivuje predný parkovací
asistent.
Dlhým stlačením D (na približne
jednu sekundu) sa aktivuje alebo deaktivuje pokročilý parkovací
asistent.
Logika tlačidiel na ovládanie
systémov:
● Predný a zadný parkovací asistent je aktívny: krátkym
stlačením deaktivujete predný a
zadný parkovací asistent.● Predný a zadný parkovací asistent je aktívny: dlhé stlačenieaktivuje pokročilý parkovací
asistent, ak je zaradený
prevodový stupeň pre jazdu
vpred.
● Pokročilý parkovací asistent je aktívny: krátkym stlačením
aktivujete predný a zadný
parkovací asistent.
● Pokročilý parkovací asistent je aktívny: dlhým stlačením
deaktivujete pokročilý parkovací
asistent.
● Pokročilý parkovací asistent a predný a zadný parkovací
asistent je aktívny: krátkym
stlačením deaktivuje oba
systémy.Aktivácia
Keď hľadáte parkovacie miesto,
systém sa pripraví na prevádzku
stlačením D približne na
jednu sekundu.
Systém možno aktivovať a pomocou
neho hľadať parkovacie miesto len pri
maximálnej rýchlosti 30 km/h.
Maximálna povolená paralelná
vzdialenosť medzi vozidlom a radom
parkujúcich áut je 1,8 metra.
Page 172 of 271

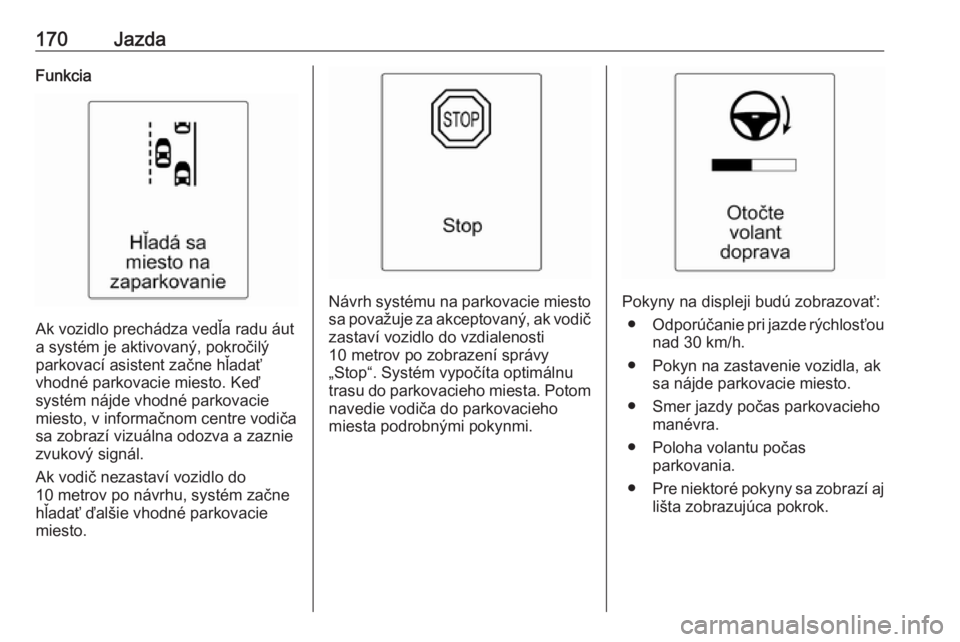

170JazdaFunkcia
Ak vozidlo prechádza vedľa radu áut
a systém je aktivovaný, pokročilý
parkovací asistent začne hľadať
vhodné parkovacie miesto. Keď
systém nájde vhodné parkovacie
miesto, v informačnom centre vodiča
sa zobrazí vizuálna odozva a zaznie
zvukový signál.
Ak vodič nezastaví vozidlo do
10 metrov po návrhu, systém začne
hľadať ďalšie vhodné parkovacie
miesto.
Návrh systému na parkovacie miesto sa považuje za akceptovaný, ak vodič
zastaví vozidlo do vzdialenosti
10 metrov po zobrazení správy
„Stop“. Systém vypočíta optimálnu
trasu do parkovacieho miesta. Potom navedie vodiča do parkovacieho
miesta podrobnými pokynmi.Pokyny na displeji budú zobrazovať:
● Odporúčanie pri jazde rýchlosťou
nad 30 km/h.
● Pokyn na zastavenie vozidla, ak sa nájde parkovacie miesto.
● Smer jazdy počas parkovacieho manévra.
● Poloha volantu počas parkovania.
● Pre niektoré pokyny sa zobrazí aj
lišta zobrazujúca pokrok.
Page 173 of 271

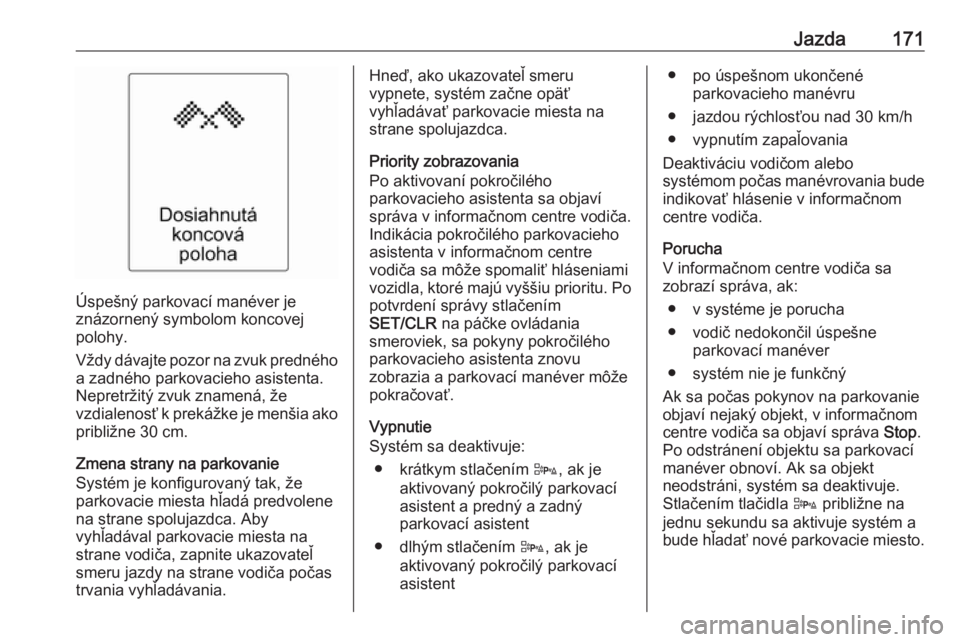

Jazda171
Úspešný parkovací manéver je
znázornený symbolom koncovej
polohy.
Vždy dávajte pozor na zvuk predného a zadného parkovacieho asistenta.
Nepretržitý zvuk znamená, že
vzdialenosť k prekážke je menšia ako približne 30 cm.
Zmena strany na parkovanie
Systém je konfigurovaný tak, že
parkovacie miesta hľadá predvolene
na strane spolujazdca. Aby
vyhľadával parkovacie miesta na
strane vodiča, zapnite ukazovateľ
smeru jazdy na strane vodiča počas
trvania vyhľadávania.
Hneď, ako ukazovateľ smeru
vypnete, systém začne opäť
vyhľadávať parkovacie miesta na
strane spolujazdca.
Priority zobrazovania
Po aktivovaní pokročilého
parkovacieho asistenta sa objaví správa v informačnom centre vodiča.
Indikácia pokročilého parkovacieho
asistenta v informačnom centre
vodiča sa môže spomaliť hláseniami
vozidla, ktoré majú vyššiu prioritu. Po
potvrdení správy stlačením
SET/CLR na páčke ovládania
smeroviek, sa pokyny pokročilého
parkovacieho asistenta znovu
zobrazia a parkovací manéver môže
pokračovať.
Vypnutie
Systém sa deaktivuje:
● krátkym stlačením D, ak je
aktivovaný pokročilý parkovací asistent a predný a zadný
parkovací asistent
● dlhým stlačením D, ak je
aktivovaný pokročilý parkovací asistent● po úspešnom ukončené parkovacieho manévru
● jazdou rýchlosťou nad 30 km/h
● vypnutím zapaľovania
Deaktiváciu vodičom alebo
systémom počas manévrovania bude
indikovať hlásenie v informačnom
centre vodiča.
Porucha
V informačnom centre vodiča sa
zobrazí správa, ak:
● v systéme je porucha
● vodič nedokončil úspešne parkovací manéver
● systém nie je funkčný
Ak sa počas pokynov na parkovanie objaví nejaký objekt, v informačnom
centre vodiča sa objaví správa Stop.
Po odstránení objektu sa parkovací
manéver obnoví. Ak sa objekt
neodstráni, systém sa deaktivuje.
Stlačením tlačidla D približne na
jednu sekundu sa aktivuje systém a
bude hľadať nové parkovacie miesto.

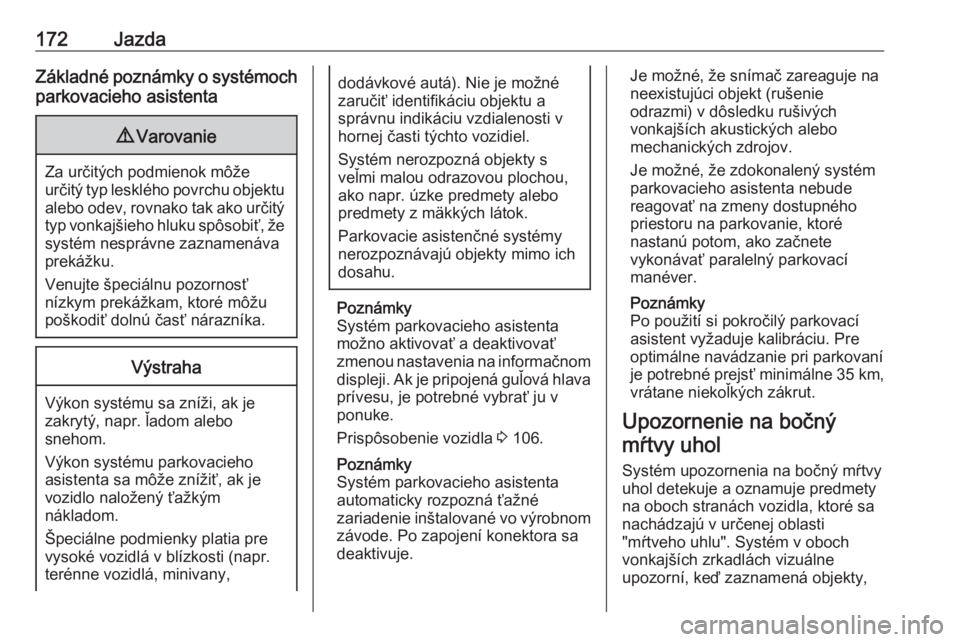

Page 174 of 271
172JazdaZákladné poznámky o systémochparkovacieho asistenta9 Varovanie
Za určitých podmienok môže
určitý typ lesklého povrchu objektu alebo odev, rovnako tak ako určitý
typ vonkajšieho hluku spôsobiť, že systém nesprávne zaznamenáva
prekážku.
Venujte špeciálnu pozornosť
nízkym prekážkam, ktoré môžu
poškodiť dolnú časť nárazníka.
Výstraha
Výkon systému sa zníži, ak je
zakrytý, napr. ľadom alebo
snehom.
Výkon systému parkovacieho
asistenta sa môže znížiť, ak je
vozidlo naložený ťažkým
nákladom.
Špeciálne podmienky platia pre
vysoké vozidlá v blízkosti (napr.
terénne vozidlá, minivany,
dodávkové autá). Nie je možné
zaručiť identifikáciu objektu a
správnu indikáciu vzdialenosti v
hornej časti týchto vozidiel.
Systém nerozpozná objekty s
veľmi malou odrazovou plochou,
ako napr. úzke predmety alebo predmety z mäkkých látok.
Parkovacie asistenčné systémy
nerozpoznávajú objekty mimo ich
dosahu.
Poznámky
Systém parkovacieho asistenta
možno aktivovať a deaktivovať
zmenou nastavenia na informačnom
displeji. Ak je pripojená guľová hlava
prívesu, je potrebné vybrať ju v
ponuke.
Prispôsobenie vozidla 3 106.
Poznámky
Systém parkovacieho asistenta
automaticky rozpozná ťažné
zariadenie inštalované vo výrobnom
závode. Po zapojení konektora sa
deaktivuje.
Je možné, že snímač zareaguje na neexistujúci objekt (rušenie
odrazmi) v dôsledku rušivých
vonkajších akustických alebo
mechanických zdrojov.
Je možné, že zdokonalený systém
parkovacieho asistenta nebude
reagovať na zmeny dostupného
priestoru na parkovanie, ktoré
nastanú potom, ako začnete
vykonávať paralelný parkovací
manéver.
Poznámky
Po použití si pokročilý parkovací
asistent vyžaduje kalibráciu. Pre
optimálne navádzanie pri parkovaní
je potrebné prejsť minimálne 35 km,
vrátane niekoľkých zákrut.
Upozornenie na bočný mŕtvy uhol
Systém upozornenia na bočný mŕtvyuhol detekuje a oznamuje predmety
na oboch stranách vozidla, ktoré sa
nachádzajú v určenej oblasti
"mŕtveho uhlu". Systém v oboch
vonkajších zrkadlách vizuálne
upozorní, keď zaznamená objekty,
Page 175 of 271

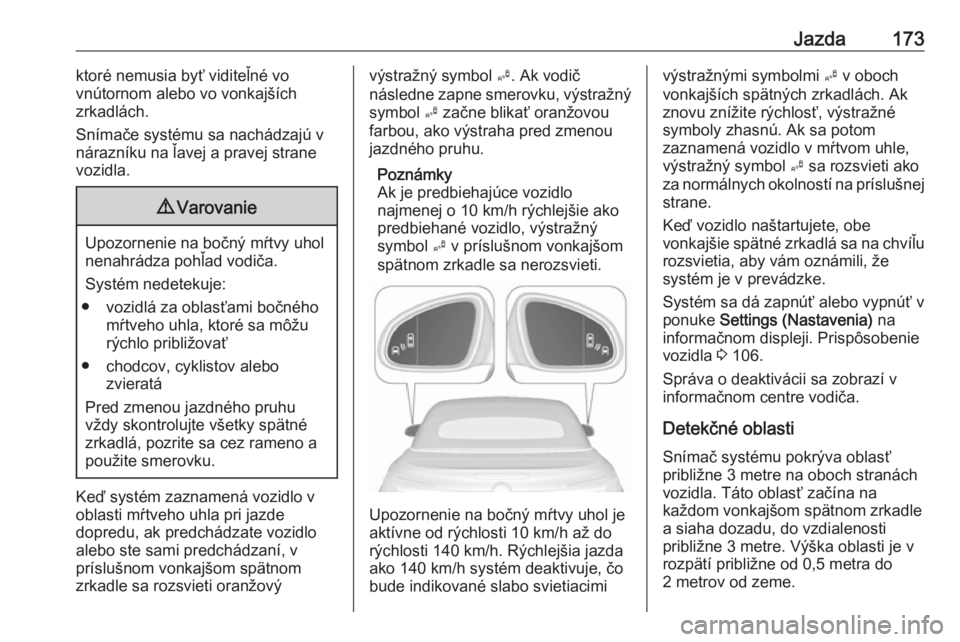

Jazda173ktoré nemusia byť viditeľné vo
vnútornom alebo vo vonkajších
zrkadlách.
Snímače systému sa nachádzajú v nárazníku na ľavej a pravej strane
vozidla.9 Varovanie
Upozornenie na bočný mŕtvy uhol
nenahrádza pohľad vodiča.
Systém nedetekuje:
● vozidlá za oblasťami bočného mŕtveho uhla, ktoré sa môžurýchlo približovať
● chodcov, cyklistov alebo zvieratá
Pred zmenou jazdného pruhu
vždy skontrolujte všetky spätné
zrkadlá, pozrite sa cez rameno a
použite smerovku.
Keď systém zaznamená vozidlo v
oblasti mŕtveho uhla pri jazde
dopredu, ak predchádzate vozidlo
alebo ste sami predchádzaní, v
príslušnom vonkajšom spätnom
zrkadle sa rozsvieti oranžový
výstražný symbol B. Ak vodič
následne zapne smerovku, výstražný symbol B začne blikať oranžovou
farbou, ako výstraha pred zmenou
jazdného pruhu.
Poznámky
Ak je predbiehajúce vozidlo
najmenej o 10 km/h rýchlejšie ako
predbiehané vozidlo, výstražný
symbol B v príslušnom vonkajšom
spätnom zrkadle sa nerozsvieti.
Upozornenie na bočný mŕtvy uhol je
aktívne od rýchlosti 10 km/h až do
rýchlosti 140 km/h. Rýchlejšia jazda
ako 140 km/h systém deaktivuje, čo
bude indikované slabo svietiacimi
výstražnými symbolmi B v oboch
vonkajších spätných zrkadlách. Ak znovu znížite rýchlosť, výstražné
symboly zhasnú. Ak sa potom
zaznamená vozidlo v mŕtvom uhle,
výstražný symbol B sa rozsvieti ako
za normálnych okolností na príslušnej
strane.
Keď vozidlo naštartujete, obe
vonkajšie spätné zrkadlá sa na chvíľu
rozsvietia, aby vám oznámili, že
systém je v prevádzke.
Systém sa dá zapnúť alebo vypnúť v
ponuke Settings (Nastavenia) na
informačnom displeji. Prispôsobenie
vozidla 3 106.
Správa o deaktivácii sa zobrazí v
informačnom centre vodiča.
Detekčné oblasti Snímač systému pokrýva oblasť
približne 3 metre na oboch stranách
vozidla. Táto oblasť začína na
každom vonkajšom spätnom zrkadle
a siaha dozadu, do vzdialenosti
približne 3 metre. Výška oblasti je v
rozpätí približne od 0,5 metra do
2 metrov od zeme.
Page 176 of 271

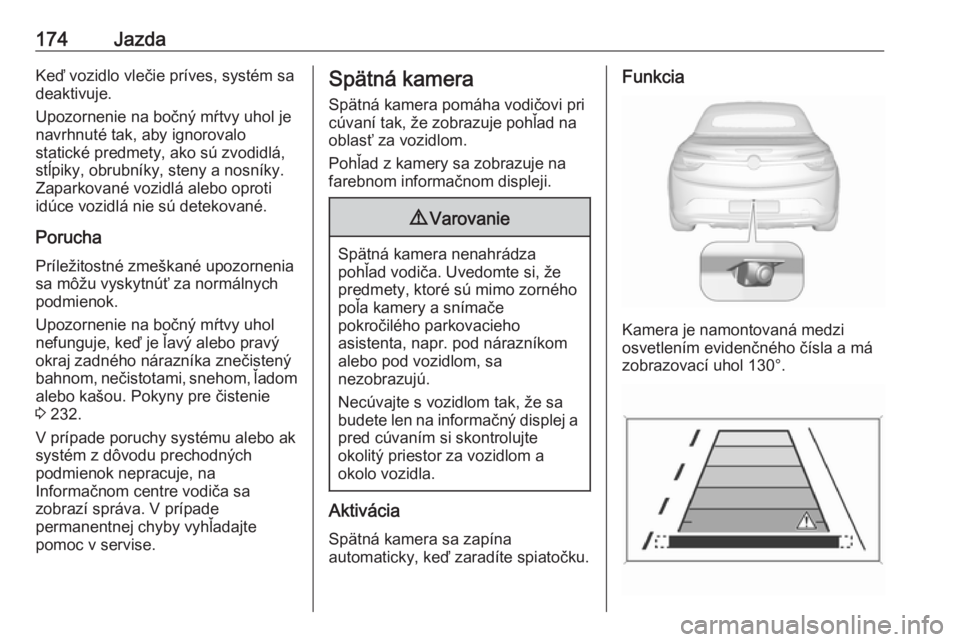

174JazdaKeď vozidlo vlečie príves, systém sa
deaktivuje.
Upozornenie na bočný mŕtvy uhol je
navrhnuté tak, aby ignorovalo
statické predmety, ako sú zvodidlá,
stĺpiky, obrubníky, steny a nosníky.
Zaparkované vozidlá alebo oproti
idúce vozidlá nie sú detekované.
Porucha Príležitostné zmeškané upozornenia
sa môžu vyskytnúť za normálnych
podmienok.
Upozornenie na bočný mŕtvy uhol
nefunguje, keď je ľavý alebo pravý okraj zadného nárazníka znečistený
bahnom, nečistotami, snehom, ľadom
alebo kašou. Pokyny pre čistenie
3 232.
V prípade poruchy systému alebo ak systém z dôvodu prechodných
podmienok nepracuje, na
Informačnom centre vodiča sa
zobrazí správa. V prípade
permanentnej chyby vyhľadajte
pomoc v servise.Spätná kamera
Spätná kamera pomáha vodičovi pri
cúvaní tak, že zobrazuje pohľad na
oblasť za vozidlom.
Pohľad z kamery sa zobrazuje na
farebnom informačnom displeji.9 Varovanie
Spätná kamera nenahrádza
pohľad vodiča. Uvedomte si, že
predmety, ktoré sú mimo zorného
poľa kamery a snímače
pokročilého parkovacieho
asistenta, napr. pod nárazníkom
alebo pod vozidlom, sa
nezobrazujú.
Necúvajte s vozidlom tak, že sa
budete len na informačný displej a pred cúvaním si skontrolujte
okolitý priestor za vozidlom a
okolo vozidla.
Aktivácia
Spätná kamera sa zapína
automaticky, keď zaradíte spiatočku.
Funkcia
Kamera je namontovaná medzi
osvetlením evidenčného čísla a má
zobrazovací uhol 130°.

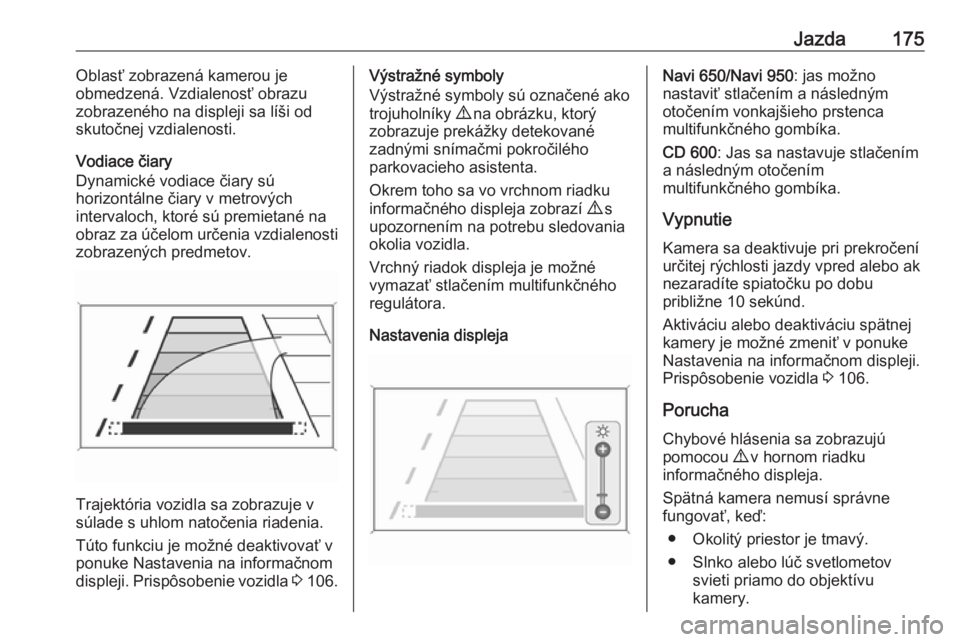

Page 177 of 271
Jazda175Oblasť zobrazená kamerou je
obmedzená. Vzdialenosť obrazu
zobrazeného na displeji sa líši od
skutočnej vzdialenosti.
Vodiace čiary
Dynamické vodiace čiary sú
horizontálne čiary v metrových
intervaloch, ktoré sú premietané na
obraz za účelom určenia vzdialenosti
zobrazených predmetov.
Trajektória vozidla sa zobrazuje v
súlade s uhlom natočenia riadenia.
Túto funkciu je možné deaktivovať v ponuke Nastavenia na informačnom
displeji. Prispôsobenie vozidla 3 106.
Výstražné symboly
Výstražné symboly sú označené ako trojuholníky 9 na obrázku, ktorý
zobrazuje prekážky detekované
zadnými snímačmi pokročilého
parkovacieho asistenta.
Okrem toho sa vo vrchnom riadku
informačného displeja zobrazí 9 s
upozornením na potrebu sledovania
okolia vozidla.
Vrchný riadok displeja je možné
vymazať stlačením multifunkčného
regulátora.
Nastavenia displejaNavi 650/Navi 950 : jas možno
nastaviť stlačením a následným
otočením vonkajšieho prstenca
multifunkčného gombíka.
CD 600 : Jas sa nastavuje stlačením
a následným otočením
multifunkčného gombíka.
Vypnutie
Kamera sa deaktivuje pri prekročení určitej rýchlosti jazdy vpred alebo ak
nezaradíte spiatočku po dobu
približne 10 sekúnd.
Aktiváciu alebo deaktiváciu spätnej
kamery je možné zmeniť v ponuke
Nastavenia na informačnom displeji.
Prispôsobenie vozidla 3 106.
Porucha
Chybové hlásenia sa zobrazujú
pomocou 9 v hornom riadku
informačného displeja.
Spätná kamera nemusí správne
fungovať, keď:
● Okolitý priestor je tmavý.
● Slnko alebo lúč svetlometov svieti priamo do objektívu
kamery.
Page 178 of 271

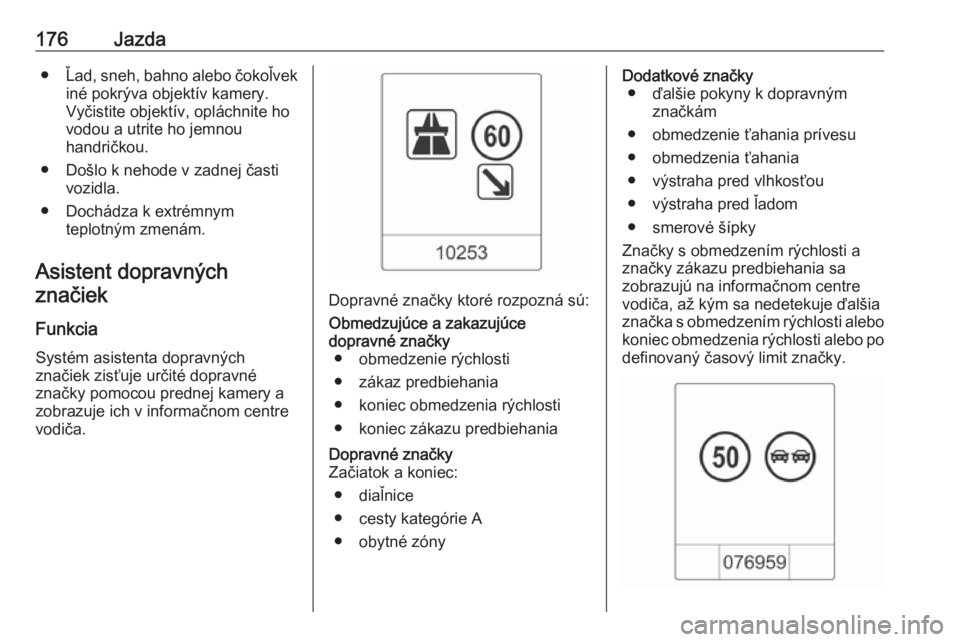

176Jazda●Ľad, sneh, bahno alebo čokoľvek
iné pokrýva objektív kamery.
Vyčistite objektív, opláchnite ho
vodou a utrite ho jemnou
handričkou.
● Došlo k nehode v zadnej časti vozidla.
● Dochádza k extrémnym teplotným zmenám.
Asistent dopravných značiek
Funkcia
Systém asistenta dopravných
značiek zisťuje určité dopravné
značky pomocou prednej kamery a
zobrazuje ich v informačnom centre
vodiča.
Dopravné značky ktoré rozpozná sú:
Obmedzujúce a zakazujúce
dopravné značky ● obmedzenie rýchlosti
● zákaz predbiehania
● koniec obmedzenia rýchlosti
● koniec zákazu predbiehaniaDopravné značky
Začiatok a koniec:
● diaľnice
● cesty kategórie A
● obytné zónyDodatkové značky ● ďalšie pokyny k dopravným značkám
● obmedzenie ťahania prívesu
● obmedzenia ťahania
● výstraha pred vlhkosťou
● výstraha pred ľadom
● smerové šípky
Značky s obmedzením rýchlosti a značky zákazu predbiehania sa
zobrazujú na informačnom centre
vodiča, až kým sa nedetekuje ďalšia
značka s obmedzením rýchlosti alebo koniec obmedzenia rýchlosti alebo po definovaný časový limit značky.
Page 179 of 271

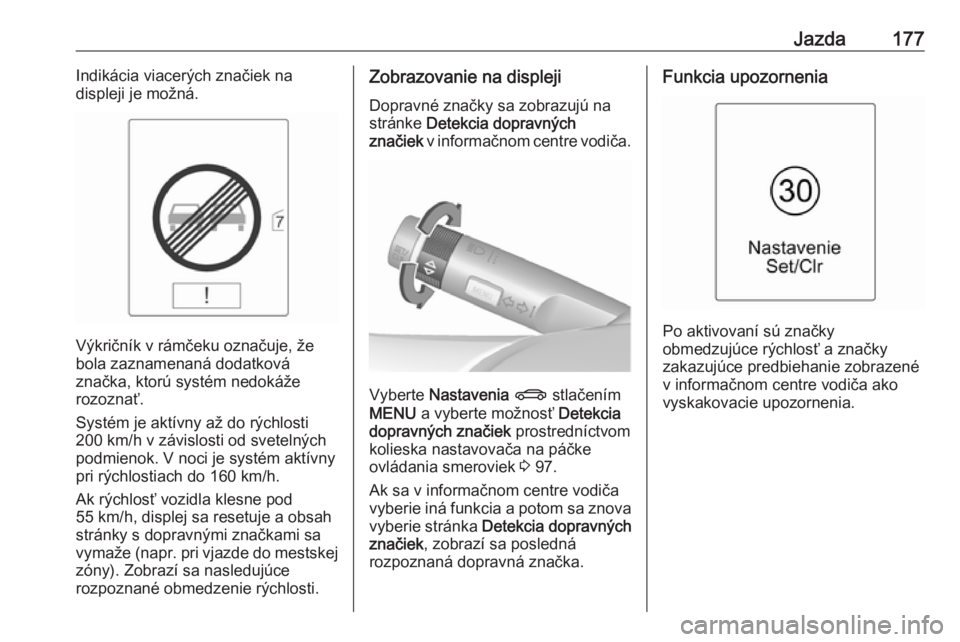

Jazda177Indikácia viacerých značiek na
displeji je možná.
Výkričník v rámčeku označuje, že
bola zaznamenaná dodatková
značka, ktorú systém nedokáže
rozoznať.
Systém je aktívny až do rýchlosti
200 km/h v závislosti od svetelných
podmienok. V noci je systém aktívny pri rýchlostiach do 160 km/h.
Ak rýchlosť vozidla klesne pod
55 km/h, displej sa resetuje a obsah
stránky s dopravnými značkami sa
vymaže (napr. pri vjazde do mestskej
zóny). Zobrazí sa nasledujúce
rozpoznané obmedzenie rýchlosti.
Zobrazovanie na displeji
Dopravné značky sa zobrazujú na
stránke Detekcia dopravných
značiek v informačnom centre vodiča.
Vyberte Nastavenia X stlačením
MENU a vyberte možnosť Detekcia
dopravných značiek prostredníctvom
kolieska nastavovača na páčke
ovládania smeroviek 3 97.
Ak sa v informačnom centre vodiča
vyberie iná funkcia a potom sa znova vyberie stránka Detekcia dopravných
značiek , zobrazí sa posledná
rozpoznaná dopravná značka.
Funkcia upozornenia
Po aktivovaní sú značky
obmedzujúce rýchlosť a značky
zakazujúce predbiehanie zobrazené
v informačnom centre vodiča ako vyskakovacie upozornenia.
Page 180 of 271
178Jazda

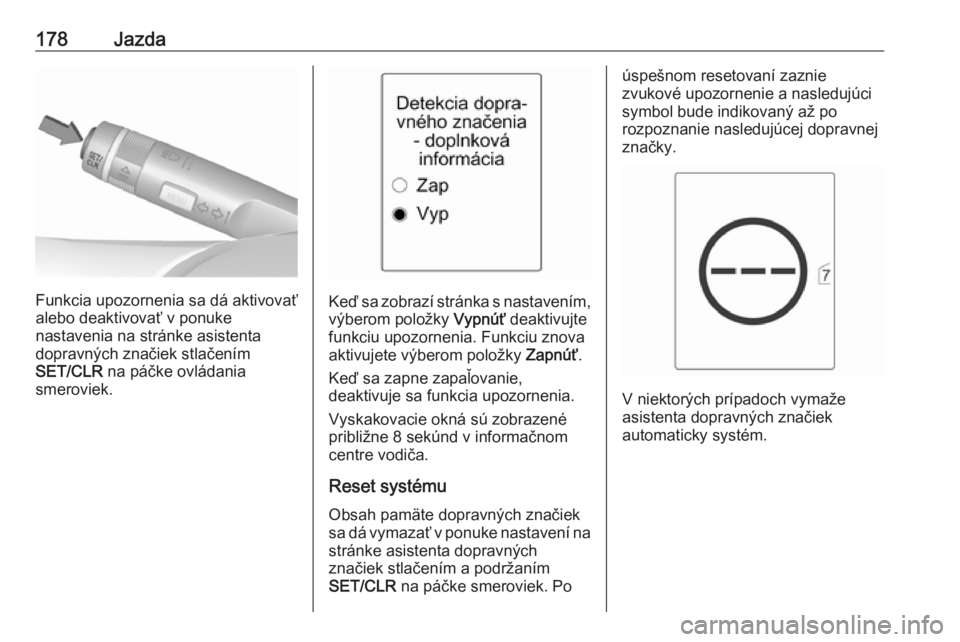

Funkcia upozornenia sa dá aktivovať
alebo deaktivovať v ponuke
nastavenia na stránke asistenta
dopravných značiek stlačením
SET/CLR na páčke ovládania
smeroviek.Keď sa zobrazí stránka s nastavením,
výberom položky Vypnúť deaktivujte
funkciu upozornenia. Funkciu znova
aktivujete výberom položky Zapnúť.
Keď sa zapne zapaľovanie,
deaktivuje sa funkcia upozornenia.
Vyskakovacie okná sú zobrazené
približne 8 sekúnd v informačnom
centre vodiča.
Reset systému
Obsah pamäte dopravných značiek
sa dá vymazať v ponuke nastavení na
stránke asistenta dopravných
značiek stlačením a podržaním
SET/CLR na páčke smeroviek. Po
úspešnom resetovaní zaznie
zvukové upozornenie a nasledujúci
symbol bude indikovaný až po
rozpoznanie nasledujúcej dopravnej
značky.
V niektorých prípadoch vymaže
asistenta dopravných značiek
automaticky systém.
