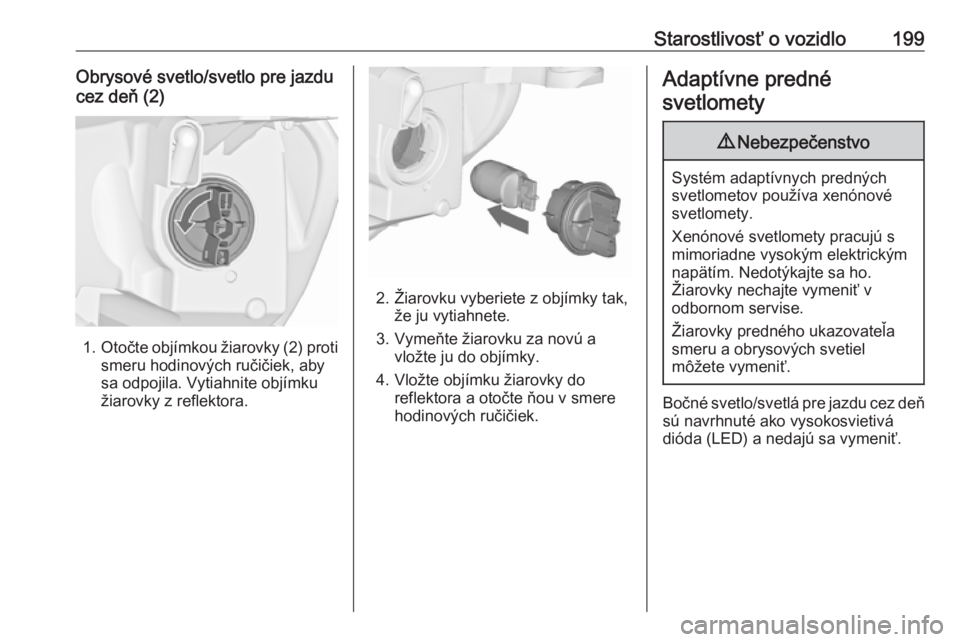

Starostlivosť o vozidlo199Obrysové svetlo/svetlo pre jazdu
cez deň (2)
1. Otočte objímkou žiarovky (2) proti
smeru hodinových ručičiek, aby
sa odpojila. Vytiahnite objímku
žiarovky z reflektora.
2. Žiarovku vyberiete z objímky tak, že ju vytiahnete.
3. Vymeňte žiarovku za novú a vložte ju do objímky.
4. Vložte objímku žiarovky do reflektora a otočte ňou v smere
hodinových ručičiek.
Adaptívne predné
svetlomety9 Nebezpečenstvo
Systém adaptívnych predných
svetlometov používa xenónové svetlomety.
Xenónové svetlomety pracujú s
mimoriadne vysokým elektrickým
napätím. Nedotýkajte sa ho.
Žiarovky nechajte vymeniť v
odbornom servise.
Žiarovky predného ukazovateľa
smeru a obrysových svetiel
môžete vymeniť.
Bočné svetlo/svetlá pre jazdu cez deň sú navrhnuté ako vysokosvietivá
dióda (LED) a nedajú sa vymeniť.
Page 202 of 271

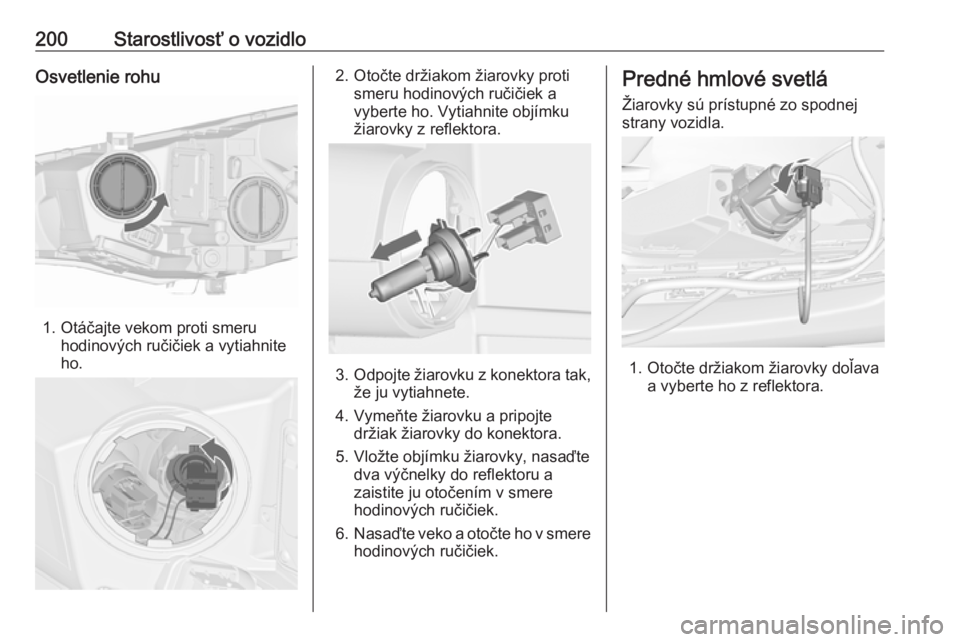

200Starostlivosť o vozidloOsvetlenie rohu
1. Otáčajte vekom proti smeruhodinových ručičiek a vytiahnite
ho.
2. Otočte držiakom žiarovky proti smeru hodinových ručičiek avyberte ho. Vytiahnite objímku
žiarovky z reflektora.
3. Odpojte žiarovku z konektora tak,
že ju vytiahnete.
4. Vymeňte žiarovku a pripojte držiak žiarovky do konektora.
5. Vložte objímku žiarovky, nasaďte dva výčnelky do reflektoru a
zaistite ju otočením v smere hodinových ručičiek.
6. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Predné hmlové svetlá
Žiarovky sú prístupné zo spodnej strany vozidla.
1. Otočte držiakom žiarovky doľava a vyberte ho z reflektora.
Page 203 of 271

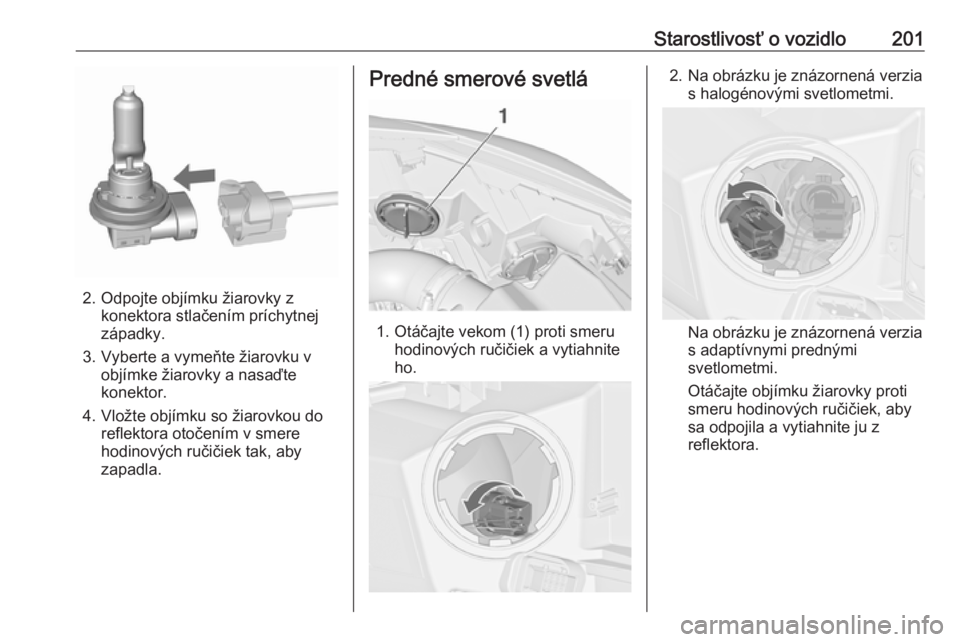

Starostlivosť o vozidlo201
2. Odpojte objímku žiarovky zkonektora stlačením príchytnej
západky.
3. Vyberte a vymeňte žiarovku v objímke žiarovky a nasaďte
konektor.
4. Vložte objímku so žiarovkou do reflektora otočením v smere
hodinových ručičiek tak, aby
zapadla.
Predné smerové svetlá
1. Otáčajte vekom (1) proti smeru hodinových ručičiek a vytiahnite
ho.
2. Na obrázku je znázornená verzia s halogénovými svetlometmi.
Na obrázku je znázornená verzia
s adaptívnymi prednými
svetlometmi.
Otáčajte objímku žiarovky proti
smeru hodinových ručičiek, aby
sa odpojila a vytiahnite ju z reflektora.
Page 204 of 271

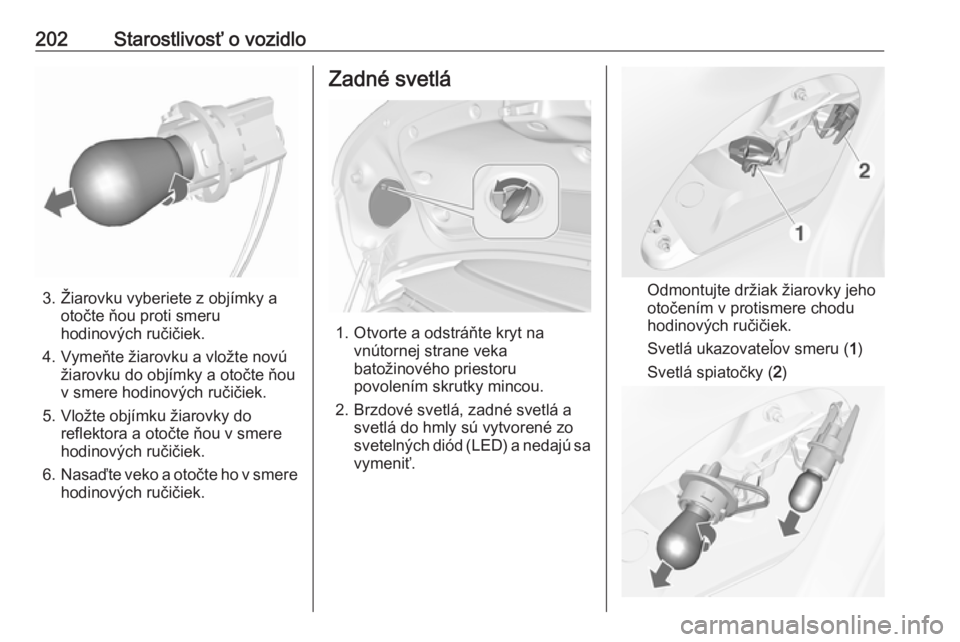

202Starostlivosť o vozidlo
3. Žiarovku vyberiete z objímky aotočte ňou proti smeru
hodinových ručičiek.
4. Vymeňte žiarovku a vložte novú žiarovku do objímky a otočte ňou
v smere hodinových ručičiek.
5. Vložte objímku žiarovky do reflektora a otočte ňou v smere
hodinových ručičiek.
6. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Zadné svetlá
1. Otvorte a odstráňte kryt na vnútornej strane veka
batožinového priestoru
povolením skrutky mincou.
2. Brzdové svetlá, zadné svetlá a svetlá do hmly sú vytvorené zo
svetelných diód (LED) a nedajú sa vymeniť.
Odmontujte držiak žiarovky jeho
otočením v protismere chodu
hodinových ručičiek.
Svetlá ukazovateľov smeru ( 1)
Svetlá spiatočky ( 2)
Page 205 of 271

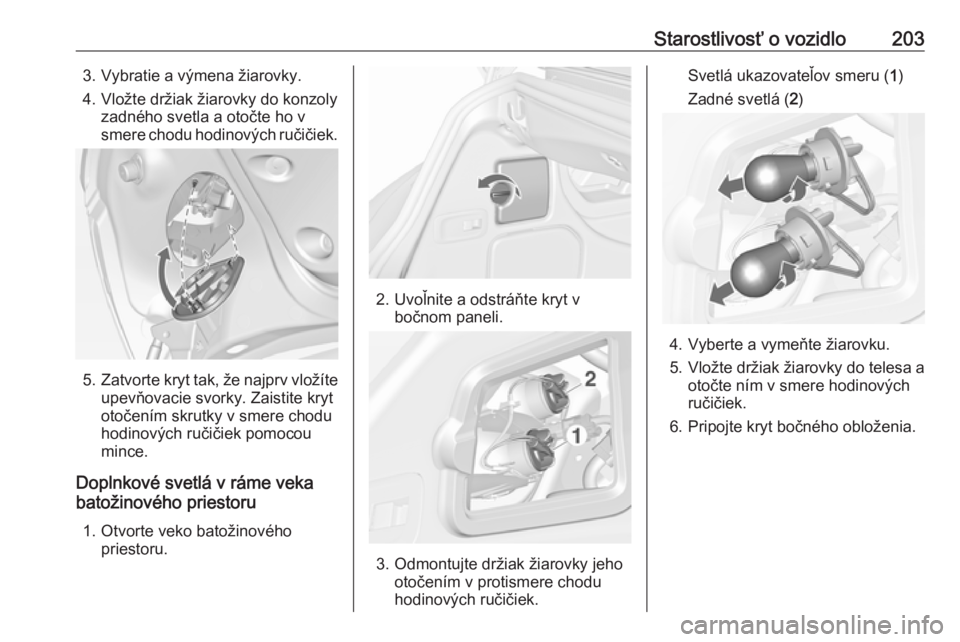

Starostlivosť o vozidlo2033. Vybratie a výmena žiarovky.
4. Vložte držiak žiarovky do konzoly zadného svetla a otočte ho v
smere chodu hodinových ručičiek.
5. Zatvorte kryt tak, že najprv vložíte
upevňovacie svorky. Zaistite kryt
otočením skrutky v smere chodu
hodinových ručičiek pomocou
mince.
Doplnkové svetlá v ráme veka
batožinového priestoru
1. Otvorte veko batožinového priestoru.
2. Uvoľnite a odstráňte kryt vbočnom paneli.
3. Odmontujte držiak žiarovky jehootočením v protismere chodu
hodinových ručičiek.
Svetlá ukazovateľov smeru ( 1)
Zadné svetlá ( 2)
4. Vyberte a vymeňte žiarovku.
5. Vložte držiak žiarovky do telesa a
otočte ním v smere hodinových
ručičiek.
6. Pripojte kryt bočného obloženia.
Page 206 of 271

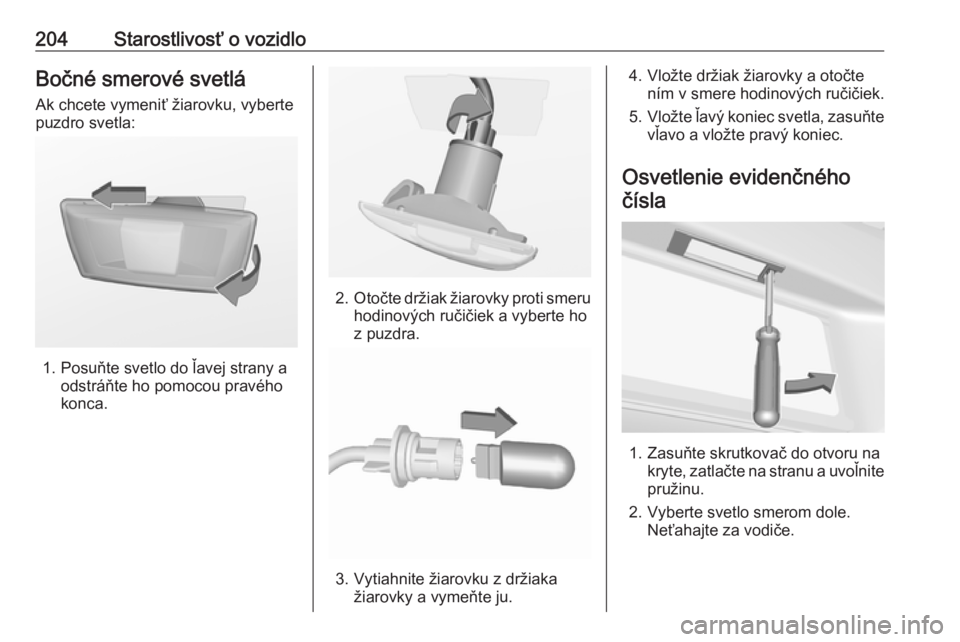

204Starostlivosť o vozidloBočné smerové svetláAk chcete vymeniť žiarovku, vyberte
puzdro svetla:
1. Posuňte svetlo do ľavej strany a odstráňte ho pomocou pravého
konca.
2. Otočte držiak žiarovky proti smeru
hodinových ručičiek a vyberte ho
z puzdra.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
4. Vložte držiak žiarovky a otočtením v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, zasuňte
vľavo a vložte pravý koniec.
Osvetlenie evidenčného čísla
1. Zasuňte skrutkovač do otvoru na kryte, zatlačte na stranu a uvoľnite
pružinu.
2. Vyberte svetlo smerom dole. Neťahajte za vodiče.
Page 207 of 271

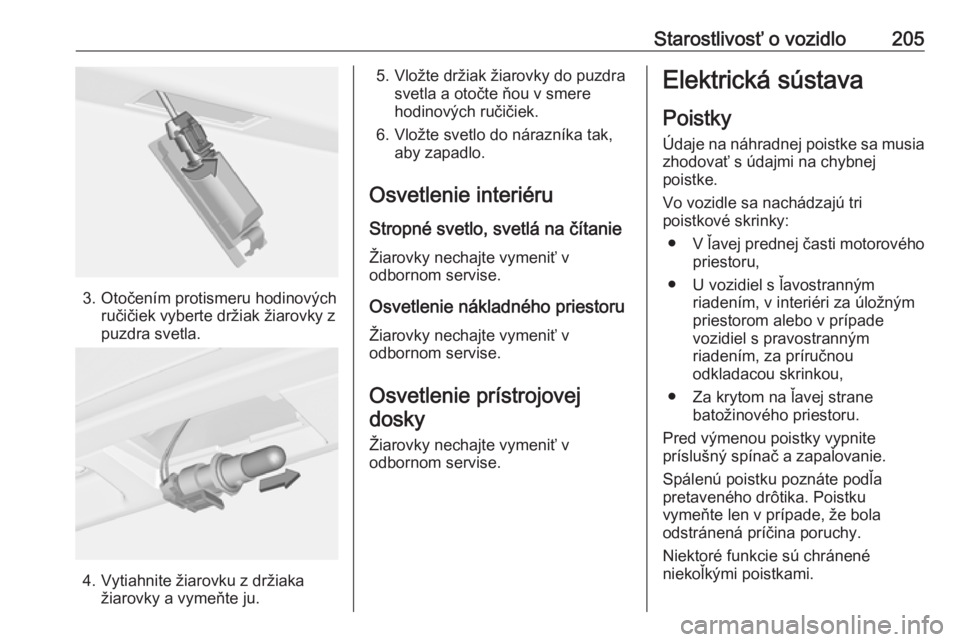

Starostlivosť o vozidlo205
3. Otočením protismeru hodinovýchručičiek vyberte držiak žiarovky z
puzdra svetla.
4. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
5. Vložte držiak žiarovky do puzdrasvetla a otočte ňou v smere
hodinových ručičiek.
6. Vložte svetlo do nárazníka tak, aby zapadlo.
Osvetlenie interiéru
Stropné svetlo, svetlá na čítanie Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie nákladného priestoru Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie prístrojovej dosky
Žiarovky nechajte vymeniť v
odbornom servise.Elektrická sústava
Poistky Údaje na náhradnej poistke sa musiazhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú tri
poistkové skrinky:
● V ľavej prednej časti motorového
priestoru,
● U vozidiel s ľavostranným riadením, v interiéri za úložným
priestorom alebo v prípade
vozidiel s pravostranným
riadením, za príručnou
odkladacou skrinkou,
● Za krytom na ľavej strane batožinového priestoru.
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Spálenú poistku poznáte podľa
pretaveného drôtika. Poistku
vymeňte len v prípade, že bola
odstránená príčina poruchy.
Niektoré funkcie sú chránené
niekoľkými poistkami.
Page 208 of 271

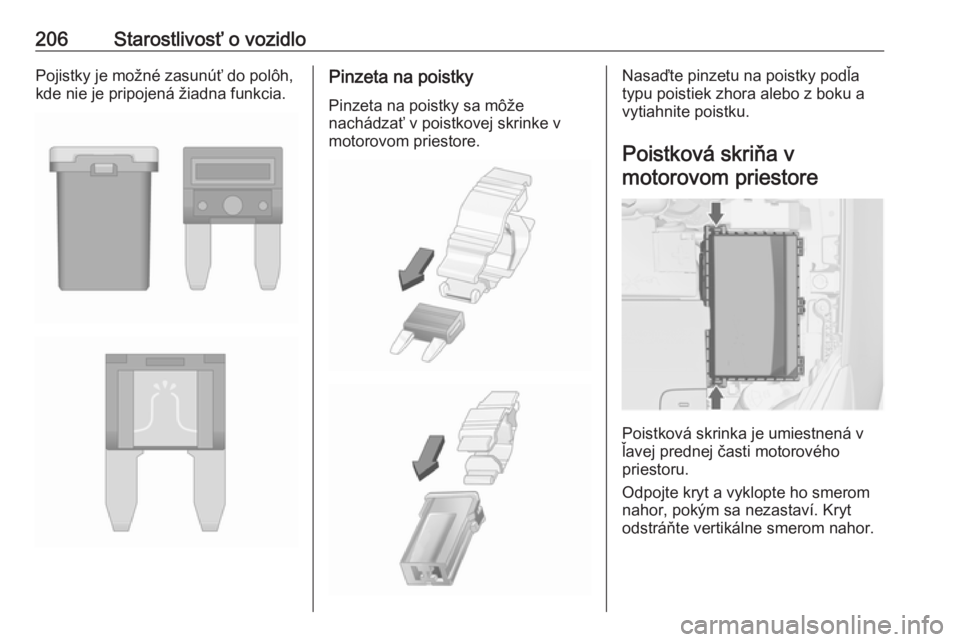

206Starostlivosť o vozidloPojistky je možné zasunúť do polôh,
kde nie je pripojená žiadna funkcia.Pinzeta na poistky
Pinzeta na poistky sa môže
nachádzať v poistkovej skrinke v motorovom priestore.Nasaďte pinzetu na poistky podľa
typu poistiek zhora alebo z boku a
vytiahnite poistku.
Poistková skriňa v motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednej časti motorového
priestoru.
Odpojte kryt a vyklopte ho smerom nahor, pokým sa nezastaví. Kryt
odstráňte vertikálne smerom nahor.
Page 209 of 271

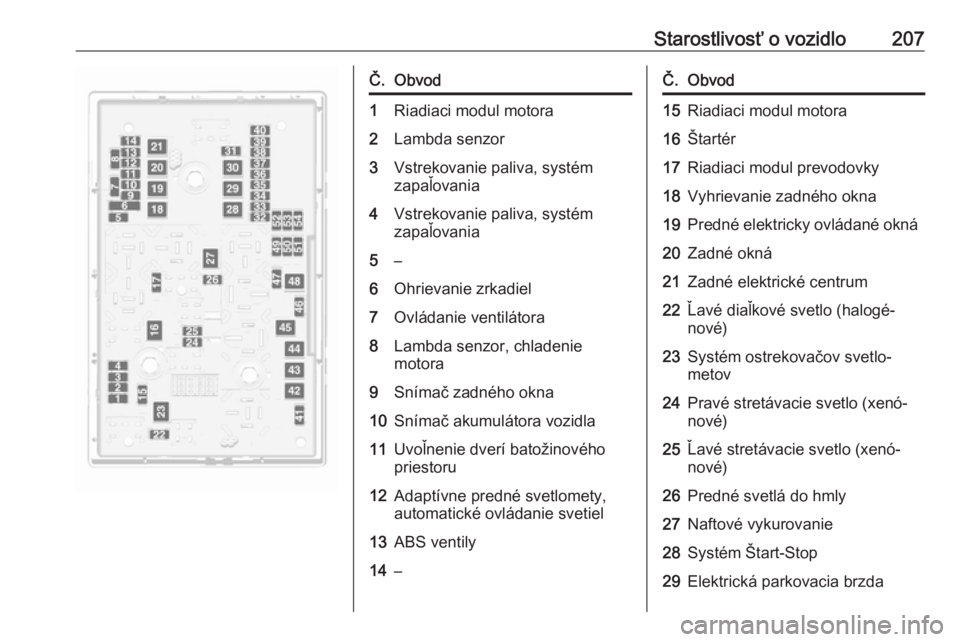

Starostlivosť o vozidlo207Č.Obvod1Riadiaci modul motora2Lambda senzor3Vstrekovanie paliva, systém
zapaľovania4Vstrekovanie paliva, systém
zapaľovania5–6Ohrievanie zrkadiel7Ovládanie ventilátora8Lambda senzor, chladenie
motora9Snímač zadného okna10Snímač akumulátora vozidla11Uvoľnenie dverí batožinového
priestoru12Adaptívne predné svetlomety,
automatické ovládanie svetiel13ABS ventily14–Č.Obvod15Riadiaci modul motora16Štartér17Riadiaci modul prevodovky18Vyhrievanie zadného okna19Predné elektricky ovládané okná20Zadné okná21Zadné elektrické centrum22Ľavé diaľkové svetlo (halogé‐
nové)23Systém ostrekovačov svetlo‐
metov24Pravé stretávacie svetlo (xenó‐
nové)25Ľavé stretávacie svetlo (xenó‐
nové)26Predné svetlá do hmly27Naftové vykurovanie28Systém Štart-Stop29Elektrická parkovacia brzda
Page 210 of 271

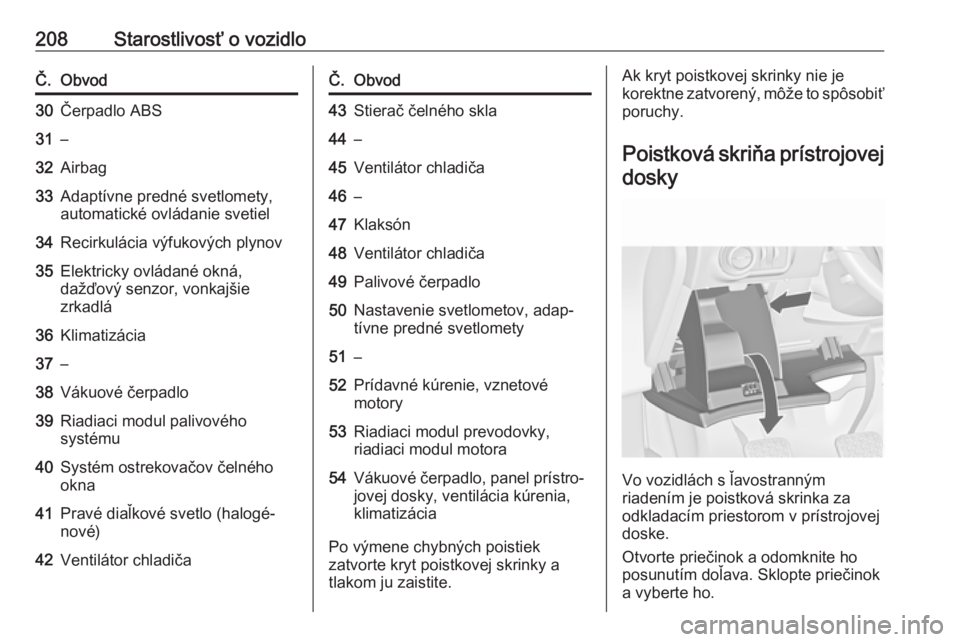

208Starostlivosť o vozidloČ.Obvod30Čerpadlo ABS31–32Airbag33Adaptívne predné svetlomety,
automatické ovládanie svetiel34Recirkulácia výfukových plynov35Elektricky ovládané okná,
dažďový senzor, vonkajšie
zrkadlá36Klimatizácia37–38Vákuové čerpadlo39Riadiaci modul palivového
systému40Systém ostrekovačov čelného
okna41Pravé diaľkové svetlo (halogé‐
nové)42Ventilátor chladičaČ.Obvod43Stierač čelného skla44–45Ventilátor chladiča46–47Klaksón48Ventilátor chladiča49Palivové čerpadlo50Nastavenie svetlometov, adap‐
tívne predné svetlomety51–52Prídavné kúrenie, vznetové
motory53Riadiaci modul prevodovky,
riadiaci modul motora54Vákuové čerpadlo, panel prístro‐ jovej dosky, ventilácia kúrenia,
klimatizácia
Po výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
tlakom ju zaistite.
Ak kryt poistkovej skrinky nie je
korektne zatvorený, môže to spôsobiť poruchy.
Poistková skriňa prístrojovej
dosky
Vo vozidlách s ľavostranným
riadením je poistková skrinka za
odkladacím priestorom v prístrojovej
doske.
Otvorte priečinok a odomknite ho posunutím doľava. Sklopte priečinok
a vyberte ho.
