OPEL CASCADA 2019 Používateľská príručka (in Slovak)
Manufacturer: OPEL, Model Year: 2019, Model line: CASCADA, Model: OPEL CASCADA 2019Pages: 271, veľkosť PDF: 7.89 MB
Page 221 of 271

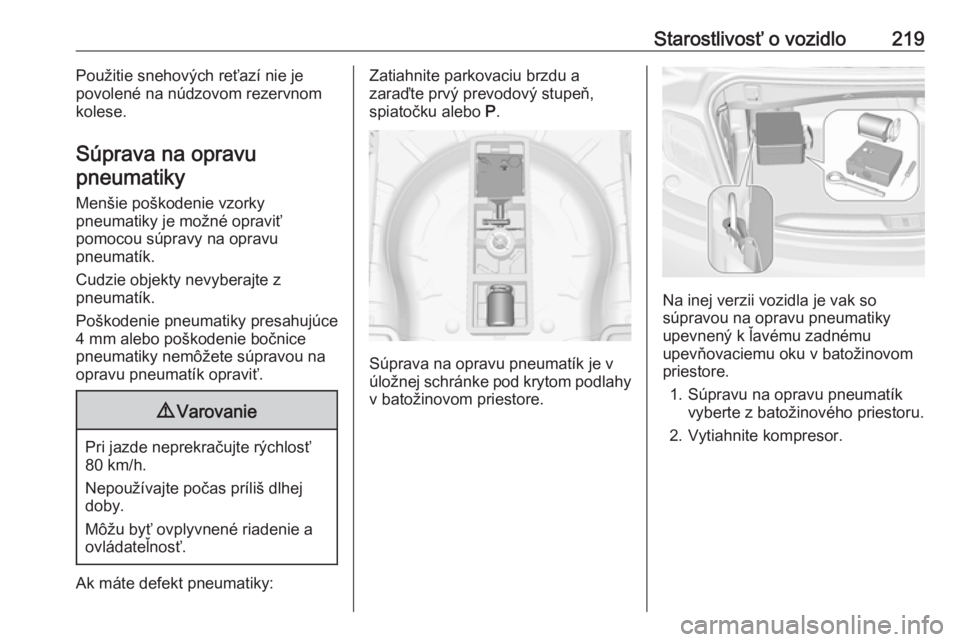

Starostlivosť o vozidlo219Použitie snehových reťazí nie je
povolené na núdzovom rezervnom
kolese.
Súprava na opravu pneumatiky
Menšie poškodenie vzorky
pneumatiky je možné opraviť
pomocou súpravy na opravu
pneumatík.
Cudzie objekty nevyberajte z
pneumatík.
Poškodenie pneumatiky presahujúce
4 mm alebo poškodenie bočnice
pneumatiky nemôžete súpravou na
opravu pneumatík opraviť.9 Varovanie
Pri jazde neprekračujte rýchlosť
80 km/h.
Nepoužívajte počas príliš dlhej
doby.
Môžu byť ovplyvnené riadenie a
ovládateľnosť.
Ak máte defekt pneumatiky:
Zatiahnite parkovaciu brzdu a
zaraďte prvý prevodový stupeň,
spiatočku alebo P.
Súprava na opravu pneumatík je v
úložnej schránke pod krytom podlahy
v batožinovom priestore.
Na inej verzii vozidla je vak so
súpravou na opravu pneumatiky
upevnený k ľavému zadnému
upevňovaciemu oku v batožinovom
priestore.
1. Súpravu na opravu pneumatík vyberte z batožinového priestoru.
2. Vytiahnite kompresor.
Page 222 of 271

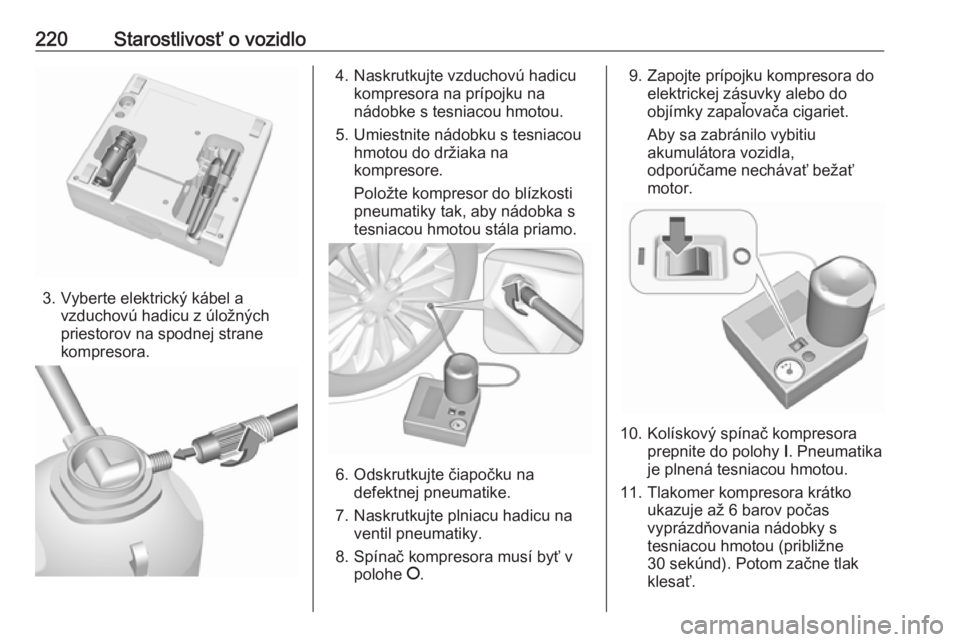

220Starostlivosť o vozidlo
3. Vyberte elektrický kábel avzduchovú hadicu z úložných
priestorov na spodnej strane
kompresora.
4. Naskrutkujte vzduchovú hadicu kompresora na prípojku na
nádobke s tesniacou hmotou.
5. Umiestnite nádobku s tesniacou hmotou do držiaka na
kompresore.
Položte kompresor do blízkosti
pneumatiky tak, aby nádobka s
tesniacou hmotou stála priamo.
6. Odskrutkujte čiapočku na defektnej pneumatike.
7. Naskrutkujte plniacu hadicu na ventil pneumatiky.
8. Spínač kompresora musí byť v polohe J.
9. Zapojte prípojku kompresora do
elektrickej zásuvky alebo do
objímky zapaľovača cigariet.
Aby sa zabránilo vybitiu
akumulátora vozidla,
odporúčame nechávať bežať
motor.
10. Kolískový spínač kompresora prepnite do polohy I. Pneumatika
je plnená tesniacou hmotou.
11. Tlakomer kompresora krátko ukazuje až 6 barov počas
vyprázdňovania nádobky s
tesniacou hmotou (približne
30 sekúnd). Potom začne tlak
klesať.
Page 223 of 271

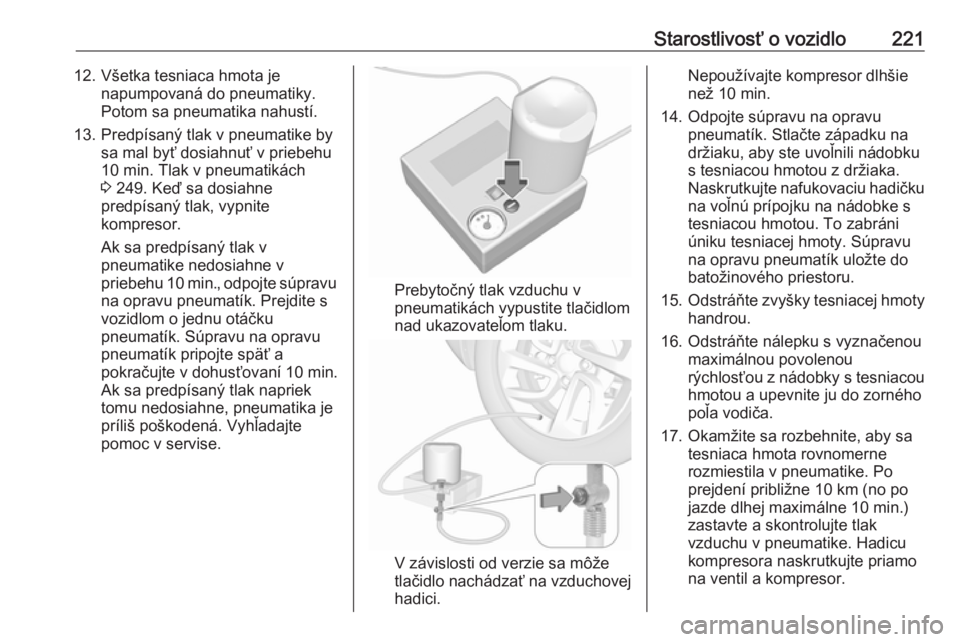

Starostlivosť o vozidlo22112. Všetka tesniaca hmota jenapumpovaná do pneumatiky.
Potom sa pneumatika nahustí.
13. Predpísaný tlak v pneumatike by sa mal byť dosiahnuť v priebehu
10 min. Tlak v pneumatikách
3 249. Keď sa dosiahne
predpísaný tlak, vypnite
kompresor.
Ak sa predpísaný tlak v
pneumatike nedosiahne v
priebehu 10 min., odpojte súpravu na opravu pneumatík. Prejdite s
vozidlom o jednu otáčku
pneumatík. Súpravu na opravu
pneumatík pripojte späť a
pokračujte v dohusťovaní 10 min.
Ak sa predpísaný tlak napriek
tomu nedosiahne, pneumatika je
príliš poškodená. Vyhľadajte
pomoc v servise.
Prebytočný tlak vzduchu v
pneumatikách vypustite tlačidlom nad ukazovateľom tlaku.
V závislosti od verzie sa môže
tlačidlo nachádzať na vzduchovej
hadici.
Nepoužívajte kompresor dlhšie
než 10 min.
14. Odpojte súpravu na opravu pneumatík. Stlačte západku na
držiaku, aby ste uvoľnili nádobku
s tesniacou hmotou z držiaka.
Naskrutkujte nafukovaciu hadičku na voľnú prípojku na nádobke s
tesniacou hmotou. To zabráni
úniku tesniacej hmoty. Súpravu
na opravu pneumatík uložte do
batožinového priestoru.
15. Odstráňte zvyšky tesniacej hmoty
handrou.
16. Odstráňte nálepku s vyznačenou maximálnou povolenou
rýchlosťou z nádobky s tesniacou
hmotou a upevnite ju do zorného
poľa vodiča.
17. Okamžite sa rozbehnite, aby sa tesniaca hmota rovnomerne
rozmiestila v pneumatike. Po
prejdení približne 10 km (no po jazde dlhej maximálne 10 min.)
zastavte a skontrolujte tlak
vzduchu v pneumatike. Hadicu
kompresora naskrutkujte priamo
na ventil a kompresor.
Page 224 of 271

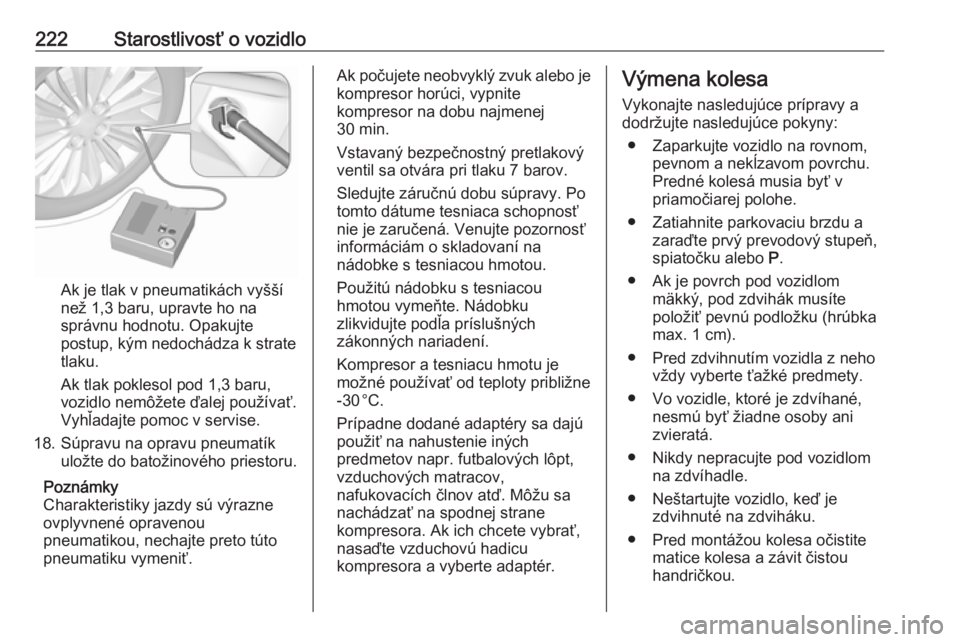

222Starostlivosť o vozidlo
Ak je tlak v pneumatikách vyšší
než 1,3 baru, upravte ho na
správnu hodnotu. Opakujte
postup, kým nedochádza k strate
tlaku.
Ak tlak poklesol pod 1,3 baru,
vozidlo nemôžete ďalej používať.
Vyhľadajte pomoc v servise.
18. Súpravu na opravu pneumatík uložte do batožinového priestoru.
Poznámky
Charakteristiky jazdy sú výrazne
ovplyvnené opravenou
pneumatikou, nechajte preto túto
pneumatiku vymeniť.
Ak počujete neobvyklý zvuk alebo je
kompresor horúci, vypnite
kompresor na dobu najmenej
30 min.
Vstavaný bezpečnostný pretlakový
ventil sa otvára pri tlaku 7 barov.
Sledujte záručnú dobu súpravy. Po
tomto dátume tesniaca schopnosť
nie je zaručená. Venujte pozornosť
informáciám o skladovaní na
nádobke s tesniacou hmotou.
Použitú nádobku s tesniacou
hmotou vymeňte. Nádobku
zlikvidujte podľa príslušných
zákonných nariadení.
Kompresor a tesniacu hmotu je
možné používať od teploty približne
-30 °C.
Prípadne dodané adaptéry sa dajú
použiť na nahustenie iných
predmetov napr. futbalových lôpt,
vzduchových matracov,
nafukovacích člnov atď. Môžu sa
nachádzať na spodnej strane
kompresora. Ak ich chcete vybrať,
nasaďte vzduchovú hadicu
kompresora a vyberte adaptér.Výmena kolesa
Vykonajte nasledujúce prípravy adodržujte nasledujúce pokyny:
● Zaparkujte vozidlo na rovnom, pevnom a nekĺzavom povrchu.Predné kolesá musia byť v
priamočiarej polohe.
● Zatiahnite parkovaciu brzdu a zaraďte prvý prevodový stupeň,
spiatočku alebo P.
● Ak je povrch pod vozidlom mäkký, pod zdvihák musíte
položiť pevnú podložku (hrúbka
max. 1 cm).
● Pred zdvihnutím vozidla z neho vždy vyberte ťažké predmety.
● Vo vozidle, ktoré je zdvíhané, nesmú byť žiadne osoby ani
zvieratá.
● Nikdy nepracujte pod vozidlom na zdvíhadle.
● Neštartujte vozidlo, keď je zdvihnuté na zdviháku.
● Pred montážou kolesa očistite matice kolesa a závit čistou
handričkou.
Page 225 of 271
Starostlivosť o vozidlo2239Varovanie
Nenanášajte mazivo na skrutky
kolies, matice kolies a kužeľ
matice kolesa.

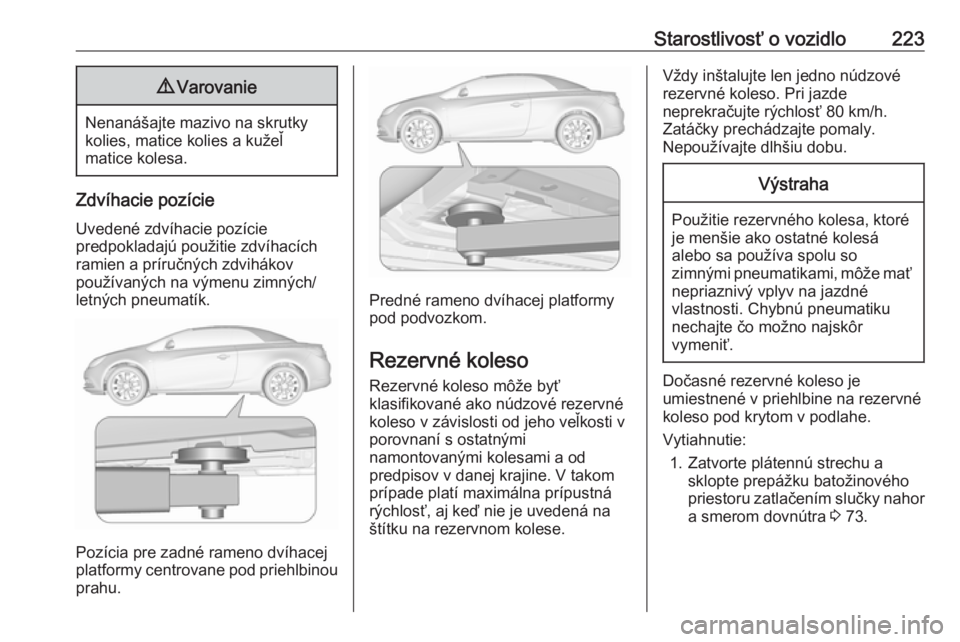

Zdvíhacie pozície
Uvedené zdvíhacie pozície
predpokladajú použitie zdvíhacích
ramien a príručných zdvihákov
používaných na výmenu zimných/
letných pneumatík.
Pozícia pre zadné rameno dvíhacej
platformy centrovane pod priehlbinou prahu.
Predné rameno dvíhacej platformy
pod podvozkom.
Rezervné koleso Rezervné koleso môže byť
klasifikované ako núdzové rezervné
koleso v závislosti od jeho veľkosti v
porovnaní s ostatnými
namontovanými kolesami a od
predpisov v danej krajine. V takom
prípade platí maximálna prípustná
rýchlosť, aj keď nie je uvedená na
štítku na rezervnom kolese.
Vždy inštalujte len jedno núdzové
rezervné koleso. Pri jazde
neprekračujte rýchlosť 80 km/h.
Zatáčky prechádzajte pomaly.
Nepoužívajte dlhšiu dobu.Výstraha
Použitie rezervného kolesa, ktoré
je menšie ako ostatné kolesá
alebo sa používa spolu so
zimnými pneumatikami, môže mať
nepriaznivý vplyv na jazdné
vlastnosti. Chybnú pneumatiku
nechajte čo možno najskôr
vymeniť.
Dočasné rezervné koleso je
umiestnené v priehlbine na rezervné
koleso pod krytom v podlahe.
Vytiahnutie: 1. Zatvorte plátennú strechu a sklopte prepážku batožinového
priestoru zatlačením slučky nahor
a smerom dovnútra 3 73.
Page 226 of 271

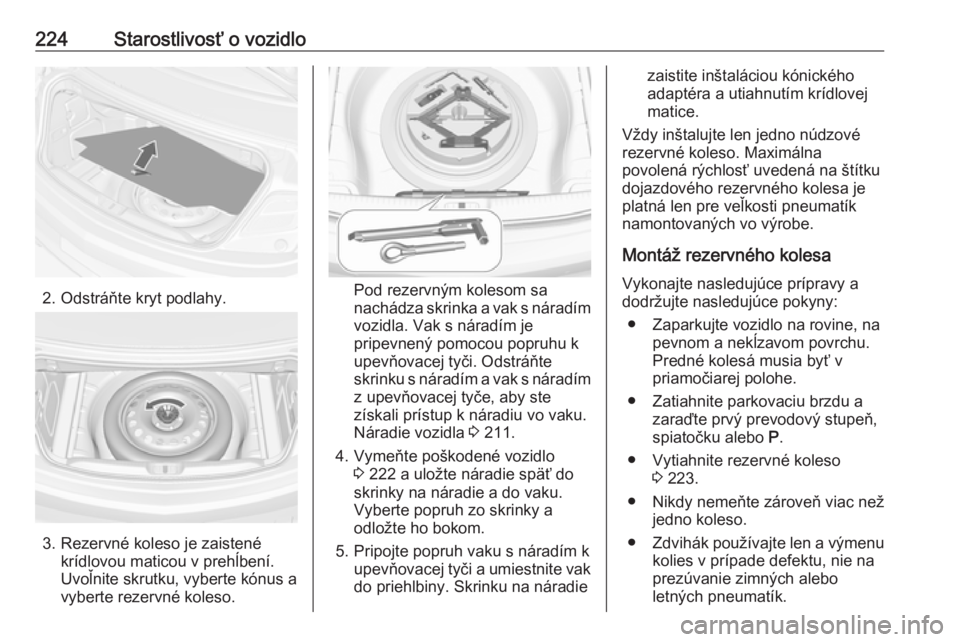

224Starostlivosť o vozidlo
2. Odstráňte kryt podlahy.
3. Rezervné koleso je zaistenékrídlovou maticou v prehĺbení.
Uvoľnite skrutku, vyberte kónus a
vyberte rezervné koleso.
Pod rezervným kolesom sa
nachádza skrinka a vak s náradím
vozidla. Vak s náradím je
pripevnený pomocou popruhu k
upevňovacej tyči. Odstráňte
skrinku s náradím a vak s náradím z upevňovacej tyče, aby ste
získali prístup k náradiu vo vaku.
Náradie vozidla 3 211.
4. Vymeňte poškodené vozidlo 3 222 a uložte náradie späť do
skrinky na náradie a do vaku.
Vyberte popruh zo skrinky a
odložte ho bokom.
5. Pripojte popruh vaku s náradím k upevňovacej tyči a umiestnite vak
do priehlbiny. Skrinku na náradie
zaistite inštaláciou kónického
adaptéra a utiahnutím krídlovej
matice.
Vždy inštalujte len jedno núdzové
rezervné koleso. Maximálna
povolená rýchlosť uvedená na štítku
dojazdového rezervného kolesa je
platná len pre veľkosti pneumatík
namontovaných vo výrobe.
Montáž rezervného kolesa
Vykonajte nasledujúce prípravy a
dodržujte nasledujúce pokyny:
● Zaparkujte vozidlo na rovine, na pevnom a nekĺzavom povrchu.Predné kolesá musia byť v
priamočiarej polohe.
● Zatiahnite parkovaciu brzdu a zaraďte prvý prevodový stupeň,
spiatočku alebo P.
● Vytiahnite rezervné koleso 3 223.
● Nikdy nemeňte zároveň viac než jedno koleso.
● Zdvihák používajte len a výmenu
kolies v prípade defektu, nie na
prezúvanie zimných alebo
letných pneumatík.
Page 227 of 271

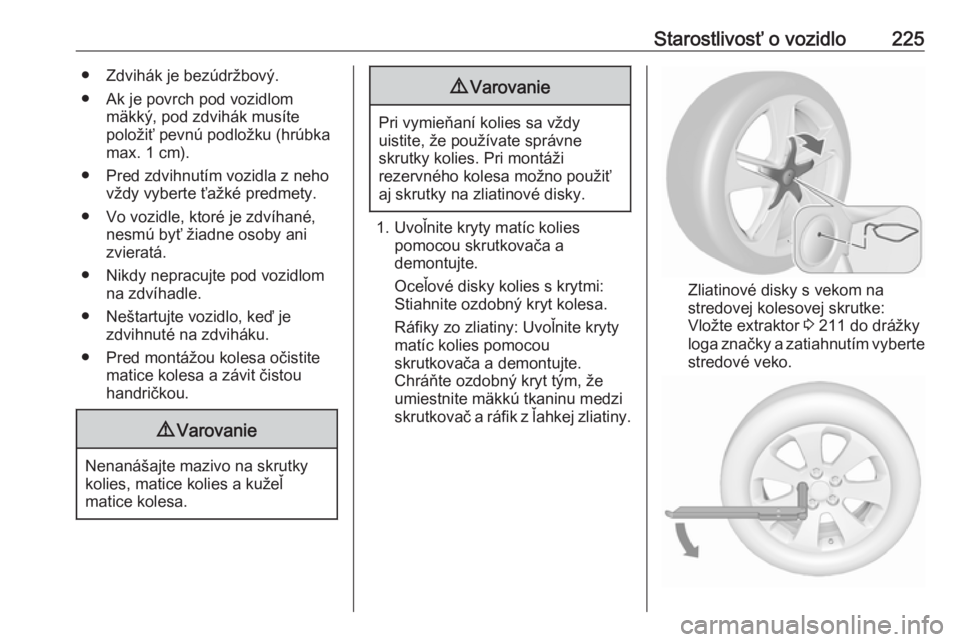

Starostlivosť o vozidlo225● Zdvihák je bezúdržbový.
● Ak je povrch pod vozidlom mäkký, pod zdvihák musíte
položiť pevnú podložku (hrúbka
max. 1 cm).
● Pred zdvihnutím vozidla z neho vždy vyberte ťažké predmety.
● Vo vozidle, ktoré je zdvíhané, nesmú byť žiadne osoby ani
zvieratá.
● Nikdy nepracujte pod vozidlom na zdvíhadle.
● Neštartujte vozidlo, keď je zdvihnuté na zdviháku.
● Pred montážou kolesa očistite matice kolesa a závit čistou
handričkou.9 Varovanie
Nenanášajte mazivo na skrutky
kolies, matice kolies a kužeľ
matice kolesa.
9 Varovanie
Pri vymieňaní kolies sa vždy
uistite, že používate správne
skrutky kolies. Pri montáži
rezervného kolesa možno použiť
aj skrutky na zliatinové disky.
1. Uvoľnite kryty matíc kolies pomocou skrutkovača a
demontujte.
Oceľové disky kolies s krytmi:
Stiahnite ozdobný kryt kolesa.
Ráfiky zo zliatiny: Uvoľnite kryty
matíc kolies pomocou
skrutkovača a demontujte.
Chráňte ozdobný kryt tým, že
umiestnite mäkkú tkaninu medzi
skrutkovač a ráfik z ľahkej zliatiny.
Zliatinové disky s vekom na
stredovej kolesovej skrutke:
Vložte extraktor 3 211 do drážky
loga značky a zatiahnutím vyberte
stredové veko.
Page 228 of 271

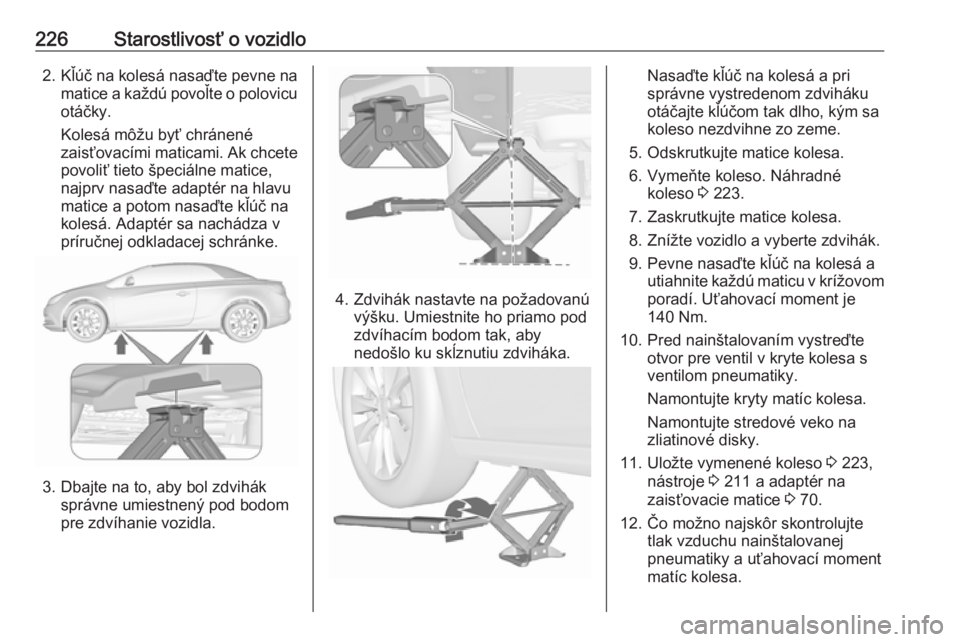

226Starostlivosť o vozidlo2.Kľúč na kolesá nasaďte pevne na
matice a každú povoľte o polovicuotáčky.
Kolesá môžu byť chránené
zaisťovacími maticami. Ak chcete
povoliť tieto špeciálne matice,
najprv nasaďte adaptér na hlavu
matice a potom nasaďte kľúč na
kolesá. Adaptér sa nachádza v
príručnej odkladacej schránke.
3. Dbajte na to, aby bol zdvihák správne umiestnený pod bodom
pre zdvíhanie vozidla.
4. Zdvihák nastavte na požadovanú výšku. Umiestnite ho priamo pod
zdvíhacím bodom tak, aby
nedošlo ku skĺznutiu zdviháka.
Nasaďte kľúč na kolesá a pri
správne vystredenom zdviháku
otáčajte kľúčom tak dlho, kým sa
koleso nezdvihne zo zeme.
5. Odskrutkujte matice kolesa.
6. Vymeňte koleso. Náhradné koleso 3 223.
7. Zaskrutkujte matice kolesa.
8. Znížte vozidlo a vyberte zdvihák.
9. Pevne nasaďte kľúč na kolesá a utiahnite každú maticu v krížovomporadí. Uťahovací moment je
140 Nm.
10. Pred nainštalovaním vystreďte otvor pre ventil v kryte kolesa s
ventilom pneumatiky.
Namontujte kryty matíc kolesa.
Namontujte stredové veko na
zliatinové disky.
11. Uložte vymenené koleso 3 223,
nástroje 3 211 a adaptér na
zaisťovacie matice 3 70.
12. Čo možno najskôr skontrolujte tlak vzduchu nainštalovanejpneumatiky a uťahovací moment
matíc kolesa.
Page 229 of 271

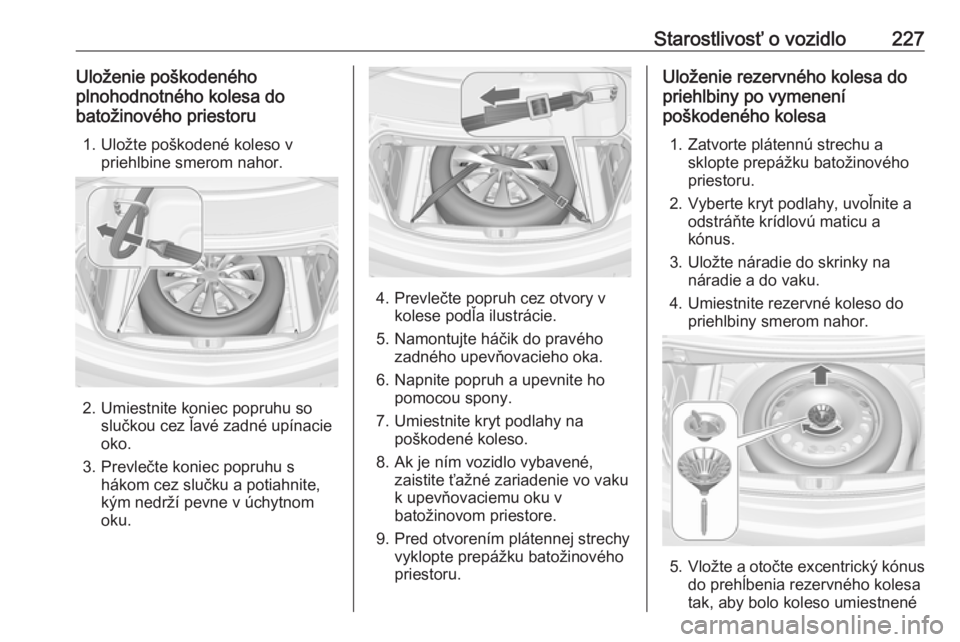

Starostlivosť o vozidlo227Uloženie poškodeného
plnohodnotného kolesa do
batožinového priestoru
1. Uložte poškodené koleso v priehlbine smerom nahor.
2. Umiestnite koniec popruhu soslučkou cez ľavé zadné upínacie
oko.
3. Prevlečte koniec popruhu s hákom cez slučku a potiahnite,
kým nedrží pevne v úchytnom
oku.
4. Prevlečte popruh cez otvory v
kolese podľa ilustrácie.
5. Namontujte háčik do pravého zadného upevňovacieho oka.
6. Napnite popruh a upevnite ho pomocou spony.
7. Umiestnite kryt podlahy na poškodené koleso.
8. Ak je ním vozidlo vybavené, zaistite ťažné zariadenie vo vaku
k upevňovaciemu oku v
batožinovom priestore.
9. Pred otvorením plátennej strechy vyklopte prepážku batožinového
priestoru.
Uloženie rezervného kolesa do
priehlbiny po vymenení
poškodeného kolesa
1. Zatvorte plátennú strechu a sklopte prepážku batožinového
priestoru.
2. Vyberte kryt podlahy, uvoľnite a odstráňte krídlovú maticu a
kónus.
3. Uložte náradie do skrinky na náradie a do vaku.
4. Umiestnite rezervné koleso do priehlbiny smerom nahor.
5.Vložte a otočte excentrický kónus
do prehĺbenia rezervného kolesa
tak, aby bolo koleso umiestnené
Page 230 of 271

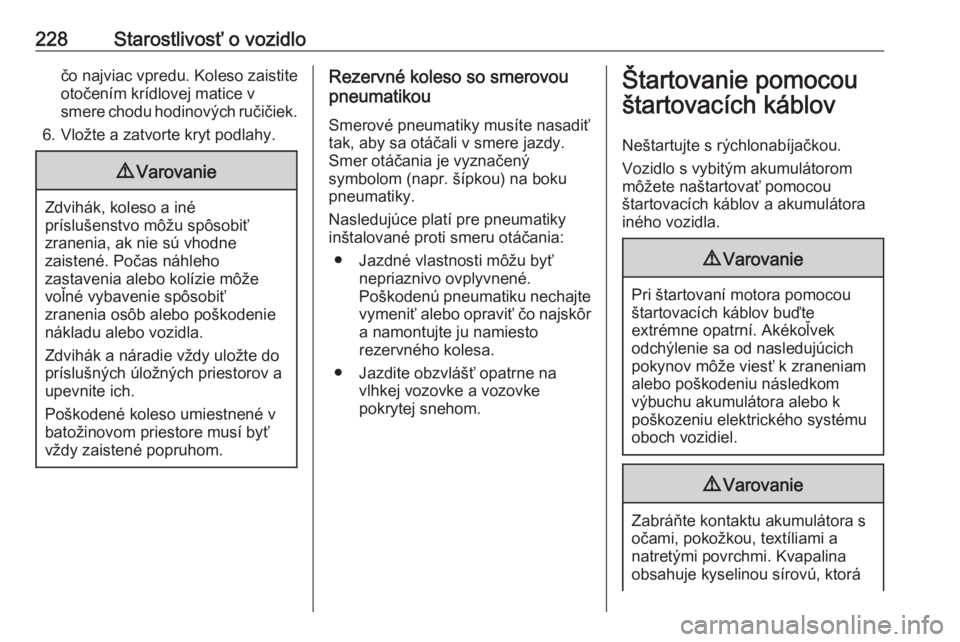

228Starostlivosť o vozidločo najviac vpredu. Koleso zaistite
otočením krídlovej matice v smere chodu hodinových ručičiek.
6. Vložte a zatvorte kryt podlahy.9 Varovanie
Zdvihák, koleso a iné
príslušenstvo môžu spôsobiť
zranenia, ak nie sú vhodne
zaistené. Počas náhleho
zastavenia alebo kolízie môže
voľné vybavenie spôsobiť
zranenia osôb alebo poškodenie
nákladu alebo vozidla.
Zdvihák a náradie vždy uložte do
príslušných úložných priestorov a
upevnite ich.
Poškodené koleso umiestnené v
batožinovom priestore musí byť
vždy zaistené popruhom.
Rezervné koleso so smerovou
pneumatikou
Smerové pneumatiky musíte nasadiť
tak, aby sa otáčali v smere jazdy.
Smer otáčania je vyznačený
symbolom (napr. šípkou) na boku
pneumatiky.
Nasledujúce platí pre pneumatiky
inštalované proti smeru otáčania:
● Jazdné vlastnosti môžu byť nepriaznivo ovplyvnené.
Poškodenú pneumatiku nechajte
vymeniť alebo opraviť čo najskôr
a namontujte ju namiesto
rezervného kolesa.
● Jazdite obzvlášť opatrne na vlhkej vozovke a vozovke
pokrytej snehom.Štartovanie pomocou
štartovacích káblov
Neštartujte s rýchlonabíjačkou.
Vozidlo s vybitým akumulátorom môžete naštartovať pomocou
štartovacích káblov a akumulátora iného vozidla.9 Varovanie
Pri štartovaní motora pomocou
štartovacích káblov buďte
extrémne opatrní. Akékoľvek
odchýlenie sa od nasledujúcich
pokynov môže viesť k zraneniam
alebo poškodeniu následkom
výbuchu akumulátora alebo k
poškozeniu elektrického systému
oboch vozidiel.
9 Varovanie
Zabráňte kontaktu akumulátora s
očami, pokožkou, textíliami a
natretými povrchmi. Kvapalina
obsahuje kyselinou sírovú, ktorá
