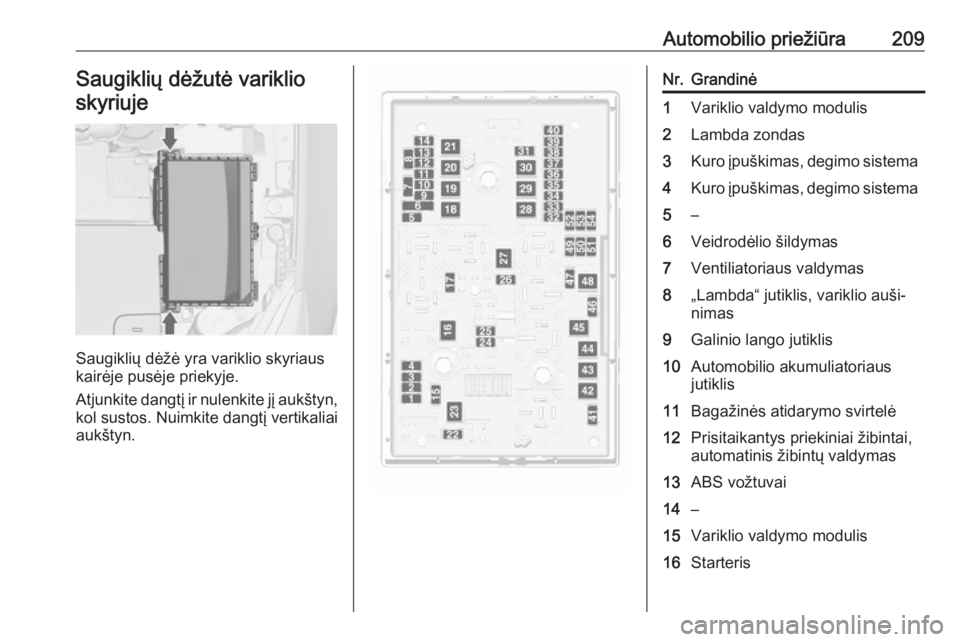

Automobilio priežiūra209Saugiklių dėžutė variklioskyriuje
Saugiklių dėžė yra variklio skyriaus
kairėje pusėje priekyje.
Atjunkite dangtį ir nulenkite jį aukštyn, kol sustos. Nuimkite dangtį vertikaliai
aukštyn.
Nr.Grandinė1Variklio valdymo modulis2Lambda zondas3Kuro įpuškimas, degimo sistema4Kuro įpuškimas, degimo sistema5–6Veidrodėlio šildymas7Ventiliatoriaus valdymas8„Lambda“ jutiklis, variklio auši‐
nimas9Galinio lango jutiklis10Automobilio akumuliatoriaus
jutiklis11Bagažinės atidarymo svirtelė12Prisitaikantys priekiniai žibintai,
automatinis žibintų valdymas13ABS vožtuvai14–15Variklio valdymo modulis16Starteris

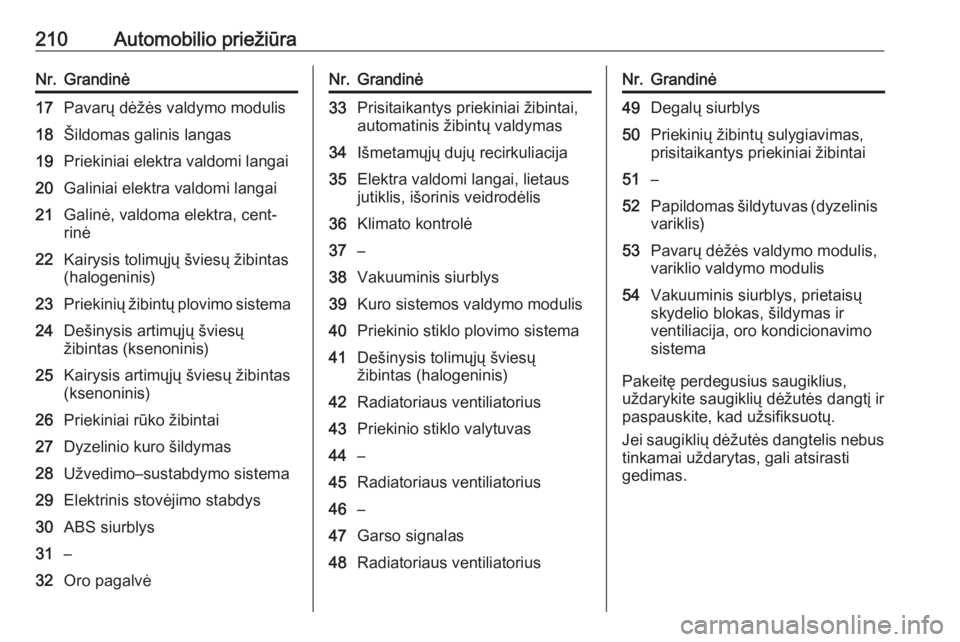

210Automobilio priežiūraNr.Grandinė17Pavarų dėžės valdymo modulis18Šildomas galinis langas19Priekiniai elektra valdomi langai20Galiniai elektra valdomi langai21Galinė, valdoma elektra, cent‐
rinė22Kairysis tolimųjų šviesų žibintas
(halogeninis)23Priekinių žibintų plovimo sistema24Dešinysis artimųjų šviesų
žibintas (ksenoninis)25Kairysis artimųjų šviesų žibintas
(ksenoninis)26Priekiniai rūko žibintai27Dyzelinio kuro šildymas28Užvedimo–sustabdymo sistema29Elektrinis stovėjimo stabdys30ABS siurblys31–32Oro pagalvėNr.Grandinė33Prisitaikantys priekiniai žibintai,
automatinis žibintų valdymas34Išmetamųjų dujų recirkuliacija35Elektra valdomi langai, lietaus
jutiklis, išorinis veidrodėlis36Klimato kontrolė37–38Vakuuminis siurblys39Kuro sistemos valdymo modulis40Priekinio stiklo plovimo sistema41Dešinysis tolimųjų šviesų
žibintas (halogeninis)42Radiatoriaus ventiliatorius43Priekinio stiklo valytuvas44–45Radiatoriaus ventiliatorius46–47Garso signalas48Radiatoriaus ventiliatoriusNr.Grandinė49Degalų siurblys50Priekinių žibintų sulygiavimas,
prisitaikantys priekiniai žibintai51–52Papildomas šildytuvas (dyzelinis
variklis)53Pavarų dėžės valdymo modulis,
variklio valdymo modulis54Vakuuminis siurblys, prietaisų
skydelio blokas, šildymas ir
ventiliacija, oro kondicionavimo
sistema
Pakeitę perdegusius saugiklius,
uždarykite saugiklių dėžutės dangtį ir
paspauskite, kad užsifiksuotų.
Jei saugiklių dėžutės dangtelis nebus tinkamai uždarytas, gali atsirasti
gedimas.

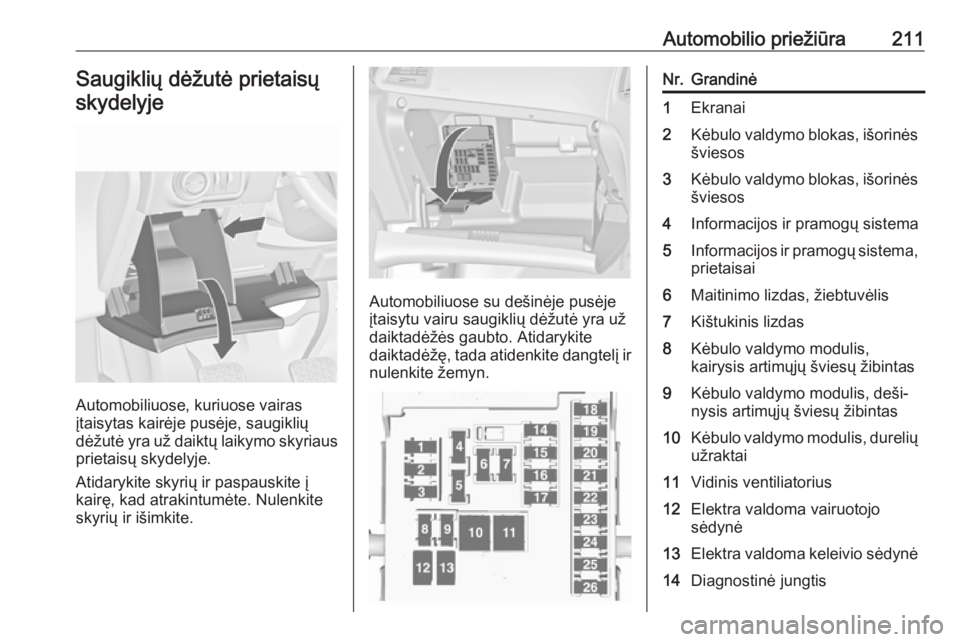

Automobilio priežiūra211Saugiklių dėžutė prietaisų
skydelyje
Automobiliuose, kuriuose vairas
įtaisytas kairėje pusėje, saugiklių
dėžutė yra už daiktų laikymo skyriaus prietaisų skydelyje.
Atidarykite skyrių ir paspauskite į
kairę, kad atrakintumėte. Nulenkite
skyrių ir išimkite.
Automobiliuose su dešinėje pusėje
įtaisytu vairu saugiklių dėžutė yra už
daiktadėžės gaubto. Atidarykite
daiktadėžę, tada atidenkite dangtelį ir
nulenkite žemyn.
Nr.Grandinė1Ekranai2Kėbulo valdymo blokas, išorinės
šviesos3Kėbulo valdymo blokas, išorinės
šviesos4Informacijos ir pramogų sistema5Informacijos ir pramogų sistema,
prietaisai6Maitinimo lizdas, žiebtuvėlis7Kištukinis lizdas8Kėbulo valdymo modulis,
kairysis artimųjų šviesų žibintas9Kėbulo valdymo modulis, deši‐
nysis artimųjų šviesų žibintas10Kėbulo valdymo modulis, durelių užraktai11Vidinis ventiliatorius12Elektra valdoma vairuotojo
sėdynė13Elektra valdoma keleivio sėdynė14Diagnostinė jungtis

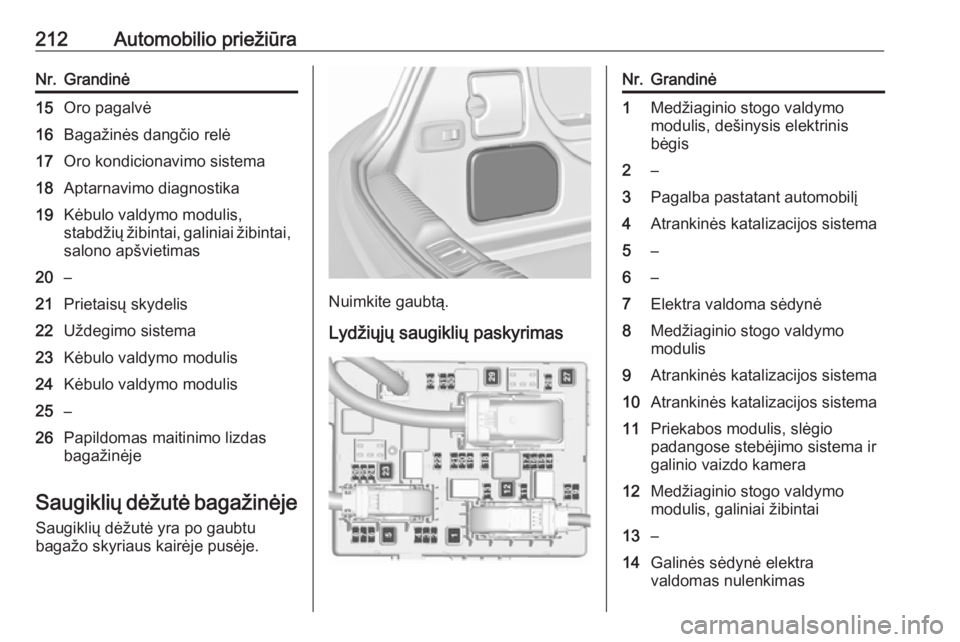

212Automobilio priežiūraNr.Grandinė15Oro pagalvė16Bagažinės dangčio relė17Oro kondicionavimo sistema18Aptarnavimo diagnostika19Kėbulo valdymo modulis,
stabdžių žibintai, galiniai žibintai, salono apšvietimas20–21Prietaisų skydelis22Uždegimo sistema23Kėbulo valdymo modulis24Kėbulo valdymo modulis25–26Papildomas maitinimo lizdas
bagažinėje
Saugiklių dėžutė bagažinėje
Saugiklių dėžutė yra po gaubtu
bagažo skyriaus kairėje pusėje.
Nuimkite gaubtą.
Lydžiųjų saugiklių paskyrimas
Nr.Grandinė1Medžiaginio stogo valdymo
modulis, dešinysis elektrinis
bėgis2–3Pagalba pastatant automobilį4Atrankinės katalizacijos sistema5–6–7Elektra valdoma sėdynė8Medžiaginio stogo valdymo
modulis9Atrankinės katalizacijos sistema10Atrankinės katalizacijos sistema11Priekabos modulis, slėgio
padangose stebėjimo sistema ir
galinio vaizdo kamera12Medžiaginio stogo valdymo
modulis, galiniai žibintai13–14Galinės sėdynė elektra
valdomas nulenkimas

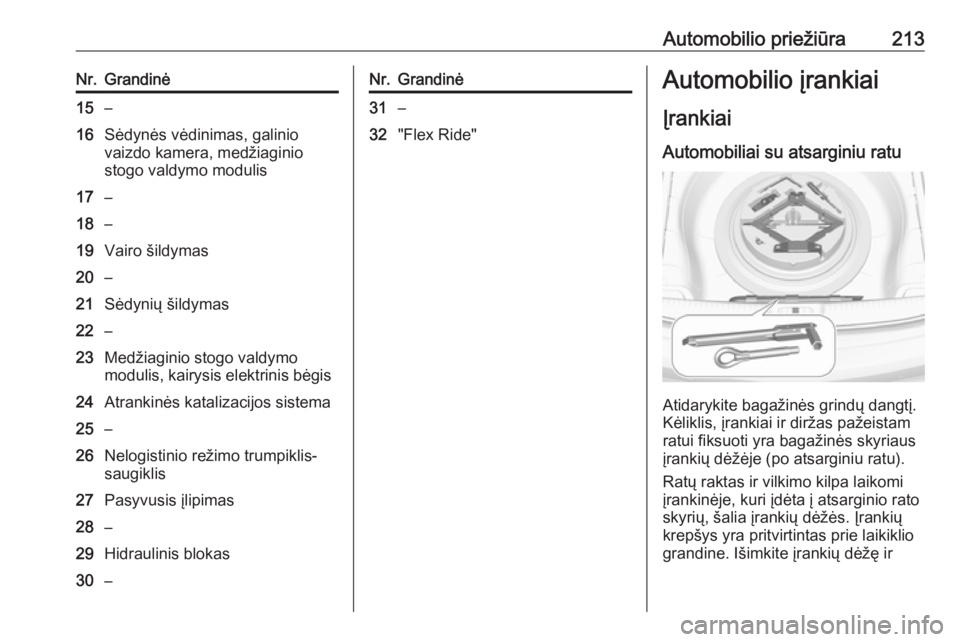

Automobilio priežiūra213Nr.Grandinė15–16Sėdynės vėdinimas, galinio
vaizdo kamera, medžiaginio
stogo valdymo modulis17–18–19Vairo šildymas20–21Sėdynių šildymas22–23Medžiaginio stogo valdymo
modulis, kairysis elektrinis bėgis24Atrankinės katalizacijos sistema25–26Nelogistinio režimo trumpiklis-
saugiklis27Pasyvusis įlipimas28–29Hidraulinis blokas30–Nr.Grandinė31–32"Flex Ride"Automobilio įrankiai
Įrankiai Automobiliai su atsarginiu ratu
Atidarykite bagažinės grindų dangtį.
Kėliklis, įrankiai ir diržas pažeistam
ratui fiksuoti yra bagažinės skyriaus
įrankių dėžėje (po atsarginiu ratu).
Ratų raktas ir vilkimo kilpa laikomi
įrankinėje, kuri įdėta į atsarginio rato
skyrių, šalia įrankių dėžės. Įrankių
krepšys yra pritvirtintas prie laikiklio
grandine. Išimkite įrankių dėžę ir

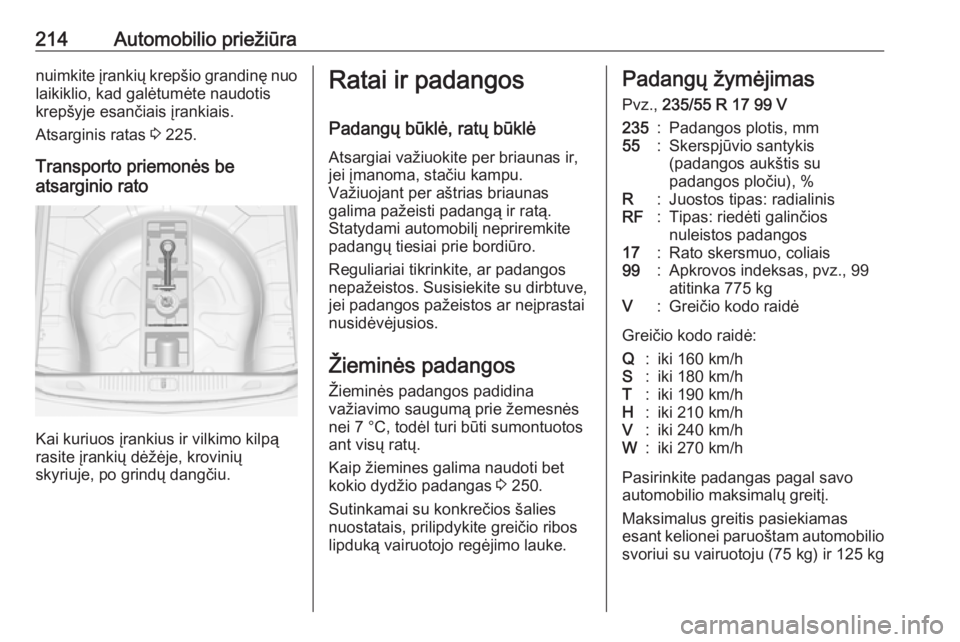

214Automobilio priežiūranuimkite įrankių krepšio grandinę nuo
laikiklio, kad galėtumėte naudotis krepšyje esančiais įrankiais.
Atsarginis ratas 3 225.
Transporto priemonės be
atsarginio rato
Kai kuriuos įrankius ir vilkimo kilpą
rasite įrankių dėžėje, krovinių
skyriuje, po grindų dangčiu.
Ratai ir padangos
Padangų būklė, ratų būklė Atsargiai važiuokite per briaunas ir,
jei įmanoma, stačiu kampu.
Važiuojant per aštrias briaunas
galima pažeisti padangą ir ratą.
Statydami automobilį nepriremkite
padangų tiesiai prie bordiūro.
Reguliariai tikrinkite, ar padangos
nepažeistos. Susisiekite su dirbtuve,
jei padangos pažeistos ar neįprastai
nusidėvėjusios.
Žieminės padangos
Žieminės padangos padidina
važiavimo saugumą prie žemesnės nei 7 °C, todėl turi būti sumontuotos
ant visų ratų.
Kaip žiemines galima naudoti bet kokio dydžio padangas 3 250.
Sutinkamai su konkrečios šalies
nuostatais, prilipdykite greičio ribos
lipduką vairuotojo regėjimo lauke.Padangų žymėjimas
Pvz., 235/55 R 17 99 V235:Padangos plotis, mm55:Skerspjūvio santykis
(padangos aukštis su
padangos pločiu), %R:Juostos tipas: radialinisRF:Tipas: riedėti galinčios
nuleistos padangos17:Rato skersmuo, coliais99:Apkrovos indeksas, pvz., 99
atitinka 775 kgV:Greičio kodo raidė
Greičio kodo raidė:
Q:iki 160 km/hS:iki 180 km/hT:iki 190 km/hH:iki 210 km/hV:iki 240 km/hW:iki 270 km/h
Pasirinkite padangas pagal savo
automobilio maksimalų greitį.
Maksimalus greitis pasiekiamas
esant kelionei paruoštam automobilio
svoriui su vairuotoju (75 kg) ir 125 kg

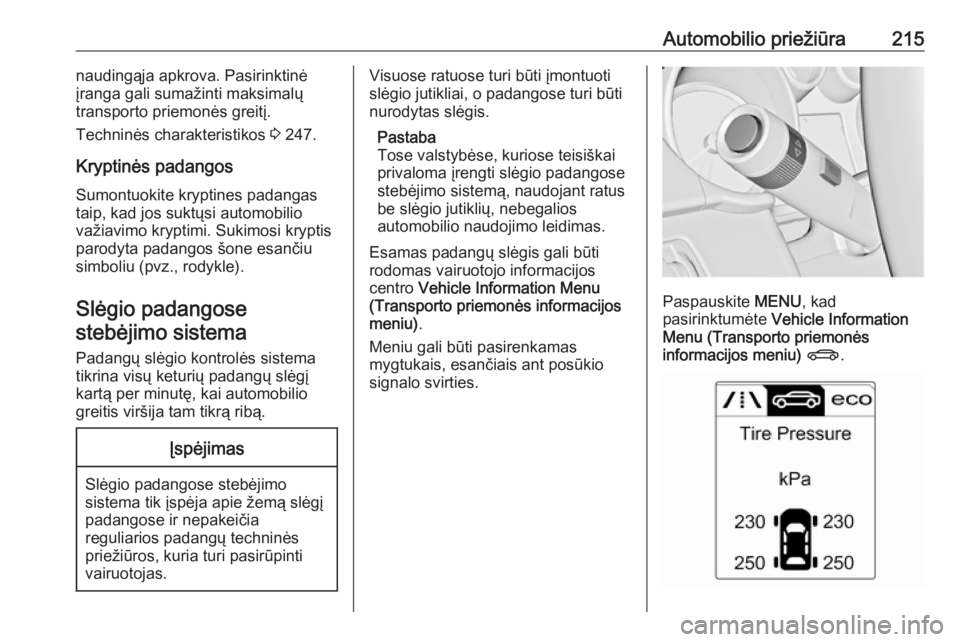

Automobilio priežiūra215naudingąja apkrova. Pasirinktinė
įranga gali sumažinti maksimalų
transporto priemonės greitį.
Techninės charakteristikos 3 247.
Kryptinės padangos Sumontuokite kryptines padangas
taip, kad jos suktųsi automobilio
važiavimo kryptimi. Sukimosi kryptis
parodyta padangos šone esančiu
simboliu (pvz., rodykle).
Slėgio padangose
stebėjimo sistema
Padangų slėgio kontrolės sistema
tikrina visų keturių padangų slėgį
kartą per minutę, kai automobilio
greitis viršija tam tikrą ribą.Įspėjimas
Slėgio padangose stebėjimo
sistema tik įspėja apie žemą slėgį
padangose ir nepakeičia
reguliarios padangų techninės
priežiūros, kuria turi pasirūpinti
vairuotojas.
Visuose ratuose turi būti įmontuoti
slėgio jutikliai, o padangose turi būti
nurodytas slėgis.
Pastaba
Tose valstybėse, kuriose teisiškai privaloma įrengti slėgio padangose
stebėjimo sistemą, naudojant ratus
be slėgio jutiklių, nebegalios
automobilio naudojimo leidimas.
Esamas padangų slėgis gali būti
rodomas vairuotojo informacijos
centro Vehicle Information Menu
(Transporto priemonės informacijos
meniu) .
Meniu gali būti pasirenkamas
mygtukais, esančiais ant posūkio
signalo svirties.
Paspauskite MENU, kad
pasirinktumėte Vehicle Information
Menu (Transporto priemonės
informacijos meniu) X .

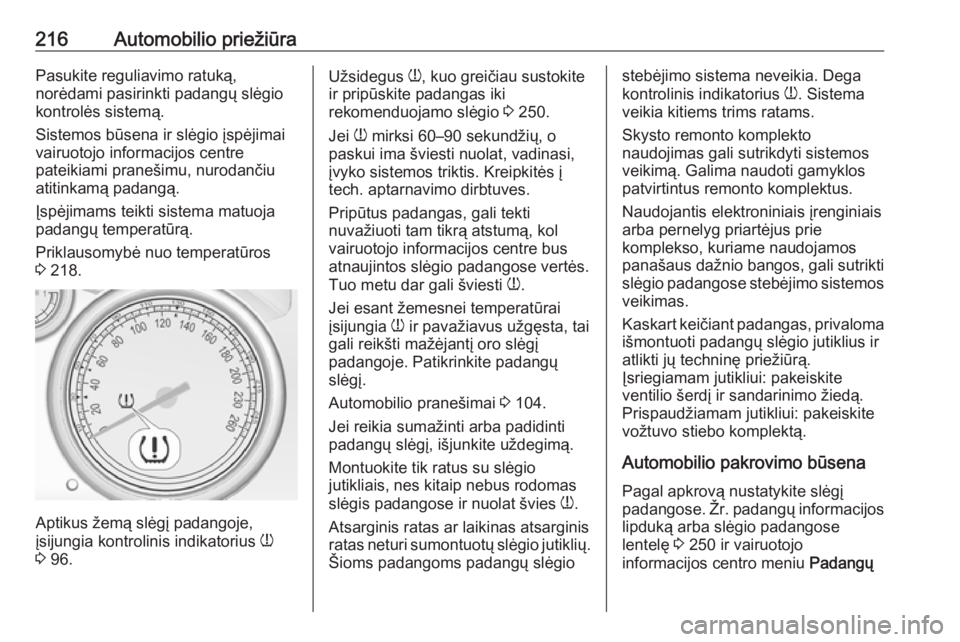

216Automobilio priežiūraPasukite reguliavimo ratuką,
norėdami pasirinkti padangų slėgio kontrolės sistemą.
Sistemos būsena ir slėgio įspėjimai
vairuotojo informacijos centre
pateikiami pranešimu, nurodančiu
atitinkamą padangą.
Įspėjimams teikti sistema matuoja
padangų temperatūrą.
Priklausomybė nuo temperatūros
3 218.
Aptikus žemą slėgį padangoje,
įsijungia kontrolinis indikatorius w
3 96.
Užsidegus
w, kuo greičiau sustokite
ir pripūskite padangas iki
rekomenduojamo slėgio 3 250.
Jei w mirksi 60–90 sekundžių, o
paskui ima šviesti nuolat, vadinasi,
įvyko sistemos triktis. Kreipkitės į
tech. aptarnavimo dirbtuves.
Pripūtus padangas, gali tekti
nuvažiuoti tam tikrą atstumą, kol
vairuotojo informacijos centre bus
atnaujintos slėgio padangose vertės.
Tuo metu dar gali šviesti w.
Jei esant žemesnei temperatūrai
įsijungia w ir pavažiavus užgęsta, tai
gali reikšti mažėjantį oro slėgį
padangoje. Patikrinkite padangų
slėgį.
Automobilio pranešimai 3 104.
Jei reikia sumažinti arba padidinti padangų slėgį, išjunkite uždegimą.
Montuokite tik ratus su slėgio
jutikliais, nes kitaip nebus rodomas
slėgis padangose ir nuolat švies w.
Atsarginis ratas ar laikinas atsarginis
ratas neturi sumontuotų slėgio jutiklių.
Šioms padangoms padangų slėgiostebėjimo sistema neveikia. Dega
kontrolinis indikatorius w. Sistema
veikia kitiems trims ratams.
Skysto remonto komplekto
naudojimas gali sutrikdyti sistemos
veikimą. Galima naudoti gamyklos
patvirtintus remonto komplektus.
Naudojantis elektroniniais įrenginiais
arba pernelyg priartėjus prie
komplekso, kuriame naudojamos
panašaus dažnio bangos, gali sutrikti slėgio padangose stebėjimo sistemos
veikimas.
Kaskart keičiant padangas, privaloma
išmontuoti padangų slėgio jutiklius ir
atlikti jų techninę priežiūrą.
Įsriegiamam jutikliui: pakeiskite
ventilio šerdį ir sandarinimo žiedą.
Prispaudžiamam jutikliui: pakeiskite
vožtuvo stiebo komplektą.
Automobilio pakrovimo būsenaPagal apkrovą nustatykite slėgį
padangose. Žr. padangų informacijos
lipduką arba slėgio padangose
lentelę 3 250 ir vairuotojo
informacijos centro meniu Padangų

Automobilio priežiūra217apkrova pasirinkite atitinkamą
nuostatą 3 98 . Ši nuostata – tai slėgio
padangose įspėjimų atskaita.

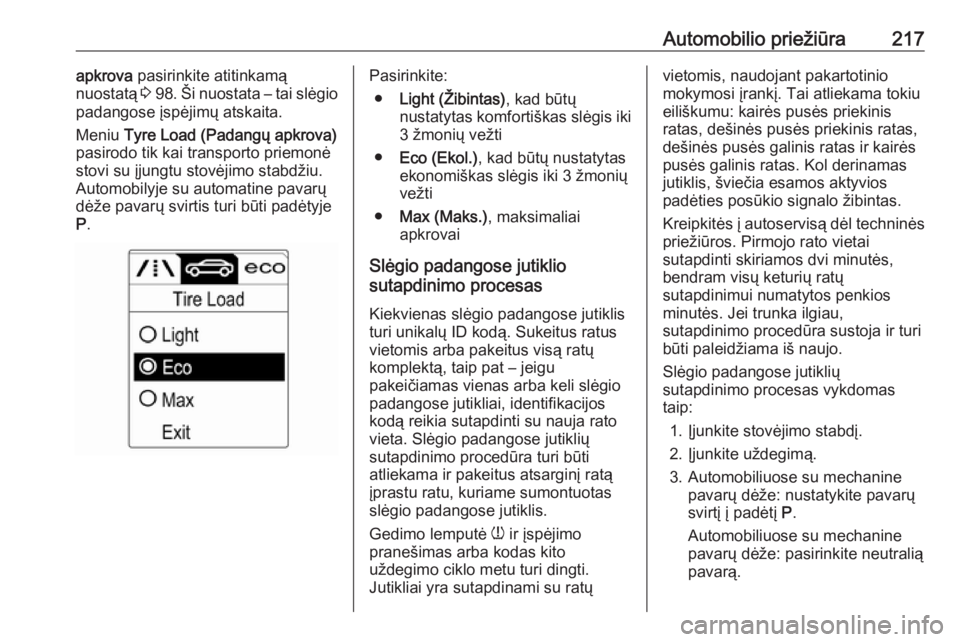

Meniu Tyre Load (Padangų apkrova)
pasirodo tik kai transporto priemonė
stovi su įjungtu stovėjimo stabdžiu.
Automobilyje su automatine pavarų
dėže pavarų svirtis turi būti padėtyje
P .Pasirinkite:
● Light (Žibintas) , kad būtų
nustatytas komfortiškas slėgis iki
3 žmonių vežti
● Eco (Ekol.) , kad būtų nustatytas
ekonomiškas slėgis iki 3 žmonių vežti
● Max (Maks.) , maksimaliai
apkrovai
Slėgio padangose jutiklio
sutapdinimo procesas
Kiekvienas slėgio padangose jutiklis turi unikalų ID kodą. Sukeitus ratus
vietomis arba pakeitus visą ratų
komplektą, taip pat – jeigu
pakeičiamas vienas arba keli slėgio
padangose jutikliai, identifikacijos
kodą reikia sutapdinti su nauja rato
vieta. Slėgio padangose jutiklių
sutapdinimo procedūra turi būti
atliekama ir pakeitus atsarginį ratą įprastu ratu, kuriame sumontuotas
slėgio padangose jutiklis.
Gedimo lemputė w ir įspėjimo
pranešimas arba kodas kito
uždegimo ciklo metu turi dingti.
Jutikliai yra sutapdinami su ratųvietomis, naudojant pakartotinio
mokymosi įrankį. Tai atliekama tokiu eiliškumu: kairės pusės priekinisratas, dešinės pusės priekinis ratas,
dešinės pusės galinis ratas ir kairės
pusės galinis ratas. Kol derinamas
jutiklis, šviečia esamos aktyvios
padėties posūkio signalo žibintas.
Kreipkitės į autoservisą dėl techninės
priežiūros. Pirmojo rato vietai
sutapdinti skiriamos dvi minutės,
bendram visų keturių ratų
sutapdinimui numatytos penkios
minutės. Jei trunka ilgiau,
sutapdinimo procedūra sustoja ir turi
būti paleidžiama iš naujo.
Slėgio padangose jutiklių
sutapdinimo procesas vykdomas
taip:
1. Įjunkite stovėjimo stabdį.
2. Įjunkite uždegimą.
3. Automobiliuose su mechanine pavarų dėže: nustatykite pavarų
svirtį į padėtį P.
Automobiliuose su mechanine
pavarų dėže: pasirinkite neutralią
pavarą.

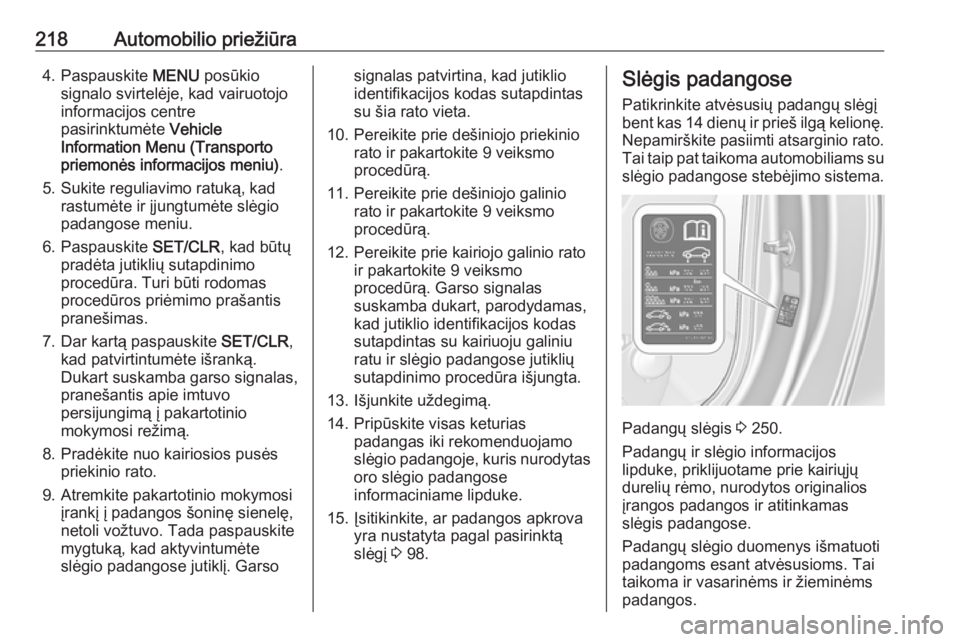

218Automobilio priežiūra4. Paspauskite MENU posūkio
signalo svirtelėje, kad vairuotojo
informacijos centre
pasirinktumėte Vehicle
Information Menu (Transporto
priemonės informacijos meniu) .
5. Sukite reguliavimo ratuką, kad rastumėte ir įjungtumėte slėgio
padangose meniu.
6. Paspauskite SET/CLR, kad būtų
pradėta jutiklių sutapdinimo
procedūra. Turi būti rodomas
procedūros priėmimo prašantis
pranešimas.
7. Dar kartą paspauskite SET/CLR,
kad patvirtintumėte išranką.
Dukart suskamba garso signalas,
pranešantis apie imtuvo
persijungimą į pakartotinio mokymosi režimą.
8. Pradėkite nuo kairiosios pusės priekinio rato.
9. Atremkite pakartotinio mokymosi įrankį į padangos šoninę sienelę,
netoli vožtuvo. Tada paspauskite
mygtuką, kad aktyvintumėte
slėgio padangose jutiklį. Garsosignalas patvirtina, kad jutiklio
identifikacijos kodas sutapdintas
su šia rato vieta.
10. Pereikite prie dešiniojo priekinio rato ir pakartokite 9 veiksmo
procedūrą.
11. Pereikite prie dešiniojo galinio rato ir pakartokite 9 veiksmo
procedūrą.
12. Pereikite prie kairiojo galinio rato ir pakartokite 9 veiksmo
procedūrą. Garso signalas
suskamba dukart, parodydamas,
kad jutiklio identifikacijos kodas
sutapdintas su kairiuoju galiniu
ratu ir slėgio padangose jutiklių
sutapdinimo procedūra išjungta.
13. Išjunkite uždegimą.
14. Pripūskite visas keturias padangas iki rekomenduojamo
slėgio padangoje, kuris nurodytas
oro slėgio padangose
informaciniame lipduke.
15. Įsitikinkite, ar padangos apkrova yra nustatyta pagal pasirinktą
slėgį 3 98.Slėgis padangose
Patikrinkite atvėsusių padangų slėgį
bent kas 14 dienų ir prieš ilgą kelionę.
Nepamirškite pasiimti atsarginio rato.
Tai taip pat taikoma automobiliams su slėgio padangose stebėjimo sistema.
Padangų slėgis 3 250.
Padangų ir slėgio informacijos
lipduke, priklijuotame prie kairiųjų
durelių rėmo, nurodytos originalios
įrangos padangos ir atitinkamas
slėgis padangose.
Padangų slėgio duomenys išmatuoti
padangoms esant atvėsusioms. Tai
taikoma ir vasarinėms ir žieminėms
padangos.
