OPEL COMBO 2014 Instruktionsbok

Stolar, säkerhetsfunktioner49

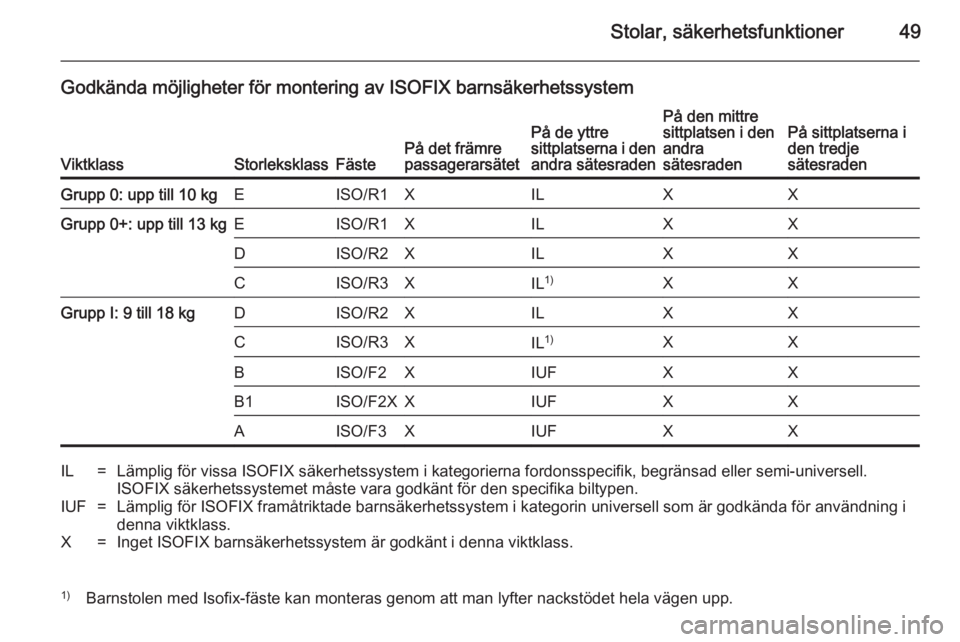

Godkända möjligheter för montering av ISOFIX barnsäkerhetssystem
ViktklassStorleksklassFästePå det främre
passagerarsätetPå de yttre
sittplatserna i den andra sätesradenPå den mittre
sittplatsen i den
andra
sätesradenPå sittplatserna i
den tredje
sätesradenGrupp 0: upp till 10 kgEISO/R1XILXXGrupp 0+: upp till 13 kgEISO/R1XILXXDISO/R2XILXXCISO/R3XIL 1)XXGrupp I: 9 till 18 kgDISO/R2XILXXCISO/R3XIL1)XXBISO/F2XIUFXXB1ISO/F2XXIUFXXAISO/F3XIUFXXIL=Lämplig för vissa ISOFIX säkerhetssystem i kategorierna fordonsspecifik, begränsad eller semi-universell.
ISOFIX säkerhetssystemet måste vara godkänt för den specifika biltypen.IUF=Lämplig för ISOFIX framåtriktade barnsäkerhetssystem i kategorin universell som är godkända för användning i denna viktklass.X=Inget ISOFIX barnsäkerhetssystem är godkänt i denna viktklass.1) Barnstolen med Isofix-fäste kan monteras genom att man lyfter nackstödet hela vägen upp.

50Stolar, säkerhetsfunktioner

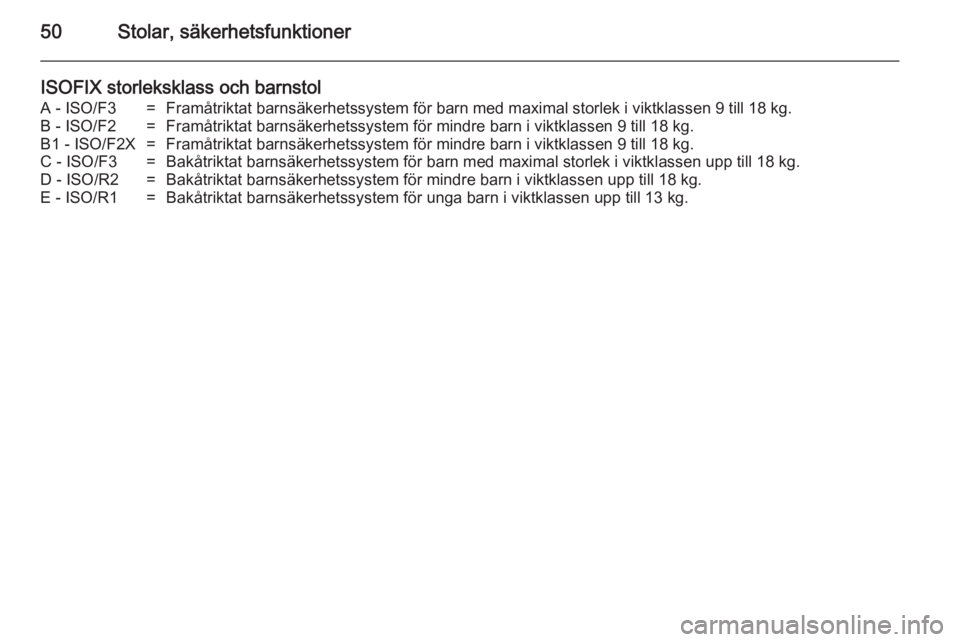

ISOFIX storleksklass och barnstolA - ISO/F3=Framåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen 9 till 18 kg.B - ISO/F2=Framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kg.B1 - ISO/F2X=Framåtriktat barnsäkerhetssystem för mindre barn i viktklassen 9 till 18 kg.C - ISO/F3=Bakåtriktat barnsäkerhetssystem för barn med maximal storlek i viktklassen upp till 18 kg.D - ISO/R2=Bakåtriktat barnsäkerhetssystem för mindre barn i viktklassen upp till 18 kg.E - ISO/R1=Bakåtriktat barnsäkerhetssystem för unga barn i viktklassen upp till 13 kg.

Stolar, säkerhetsfunktioner51ISOFIX
barnsäkerhetssystem
Fäst ISOFIX barnsäkerhetssystem
som är godkända för bilen i ISOFIX-
fästbyglarna. Bilspecifika lägen för
ISOFIX barnsäkerhetssystem är mar‐
kerade med IL i tabellen.
ISOFIX fästbyglar indikeras med en
dekal på ryggstöden.
Innan en barnstol sätts fast ska nack‐ skyddet ställas i läge 3 31.
Top-tether, fästöglor
Förutom ISOFIX-fästena fäster du
också Top-Tether-remmen vid
Top-Tether-fästöglan. Dess bälte
måste löpa mellan nackskyddets två
styrstänger.
Lägen för ISOFIX barnsäkerhets‐
system i kategorin universell är mar‐ kerade med IUF i tabellen.

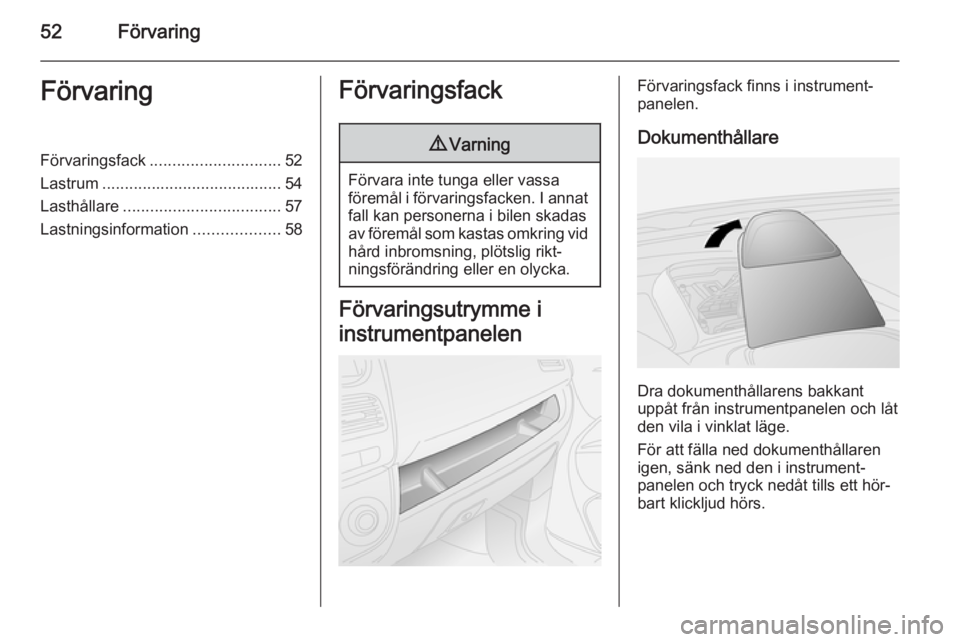

52FörvaringFörvaringFörvaringsfack............................. 52
Lastrum ........................................ 54
Lasthållare ................................... 57
Lastningsinformation ...................58Förvaringsfack9Varning
Förvara inte tunga eller vassa
föremål i förvaringsfacken. I annat fall kan personerna i bilen skadas
av föremål som kastas omkring vid
hård inbromsning, plötslig rikt‐
ningsförändring eller en olycka.
Förvaringsutrymme i
instrumentpanelen
Förvaringsfack finns i instrument‐
panelen.
Dokumenthållare
Dra dokumenthållarens bakkant
uppåt från instrumentpanelen och låt
den vila i vinklat läge.
För att fälla ned dokumenthållaren
igen, sänk ned den i instrument‐
panelen och tryck nedåt tills ett hör‐
bart klickljud hörs.

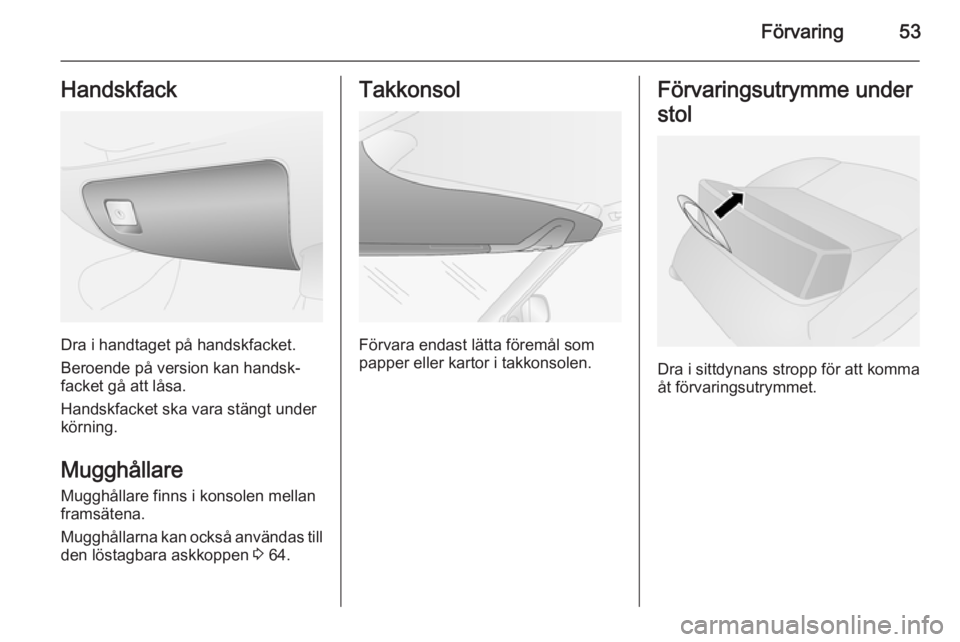

Förvaring53Handskfack
Dra i handtaget på handskfacket.
Beroende på version kan handsk‐
facket gå att låsa.
Handskfacket ska vara stängt under
körning.
Mugghållare
Mugghållare finns i konsolen mellan
framsätena.
Mugghållarna kan också användas till den löstagbara askkoppen 3 64.
Takkonsol
Förvara endast lätta föremål som
papper eller kartor i takkonsolen.
Förvaringsutrymme under
stol
Dra i sittdynans stropp för att komma
åt förvaringsutrymmet.

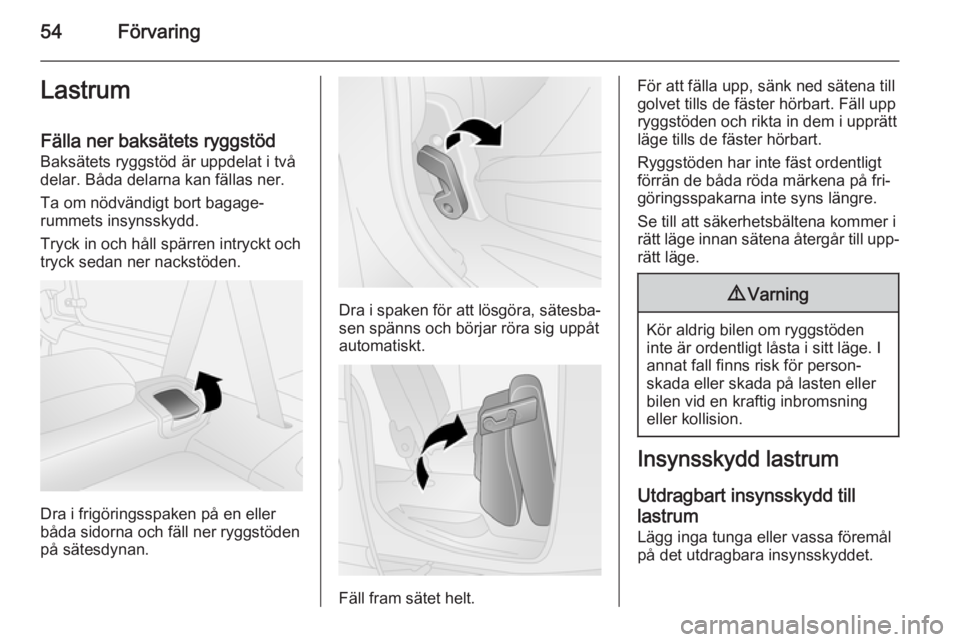

54FörvaringLastrum
Fälla ner baksätets ryggstöd
Baksätets ryggstöd är uppdelat i två
delar. Båda delarna kan fällas ner.
Ta om nödvändigt bort bagage‐
rummets insynsskydd.
Tryck in och håll spärren intryckt och
tryck sedan ner nackstöden.
Dra i frigöringsspaken på en eller
båda sidorna och fäll ner ryggstöden
på sätesdynan.
Dra i spaken för att lösgöra, sätesba‐
sen spänns och börjar röra sig uppåt
automatiskt.
Fäll fram sätet helt.
För att fälla upp, sänk ned sätena till
golvet tills de fäster hörbart. Fäll upp
ryggstöden och rikta in dem i upprätt
läge tills de fäster hörbart.
Ryggstöden har inte fäst ordentligt
förrän de båda röda märkena på fri‐
göringsspakarna inte syns längre.
Se till att säkerhetsbältena kommer i
rätt läge innan sätena återgår till upp‐
rätt läge.9 Varning
Kör aldrig bilen om ryggstöden
inte är ordentligt låsta i sitt läge. I
annat fall finns risk för person‐
skada eller skada på lasten eller
bilen vid en kraftig inbromsning
eller kollision.
Insynsskydd lastrum
Utdragbart insynsskydd till lastrum Lägg inga tunga eller vassa föremål
på det utdragbara insynsskyddet.

Förvaring55

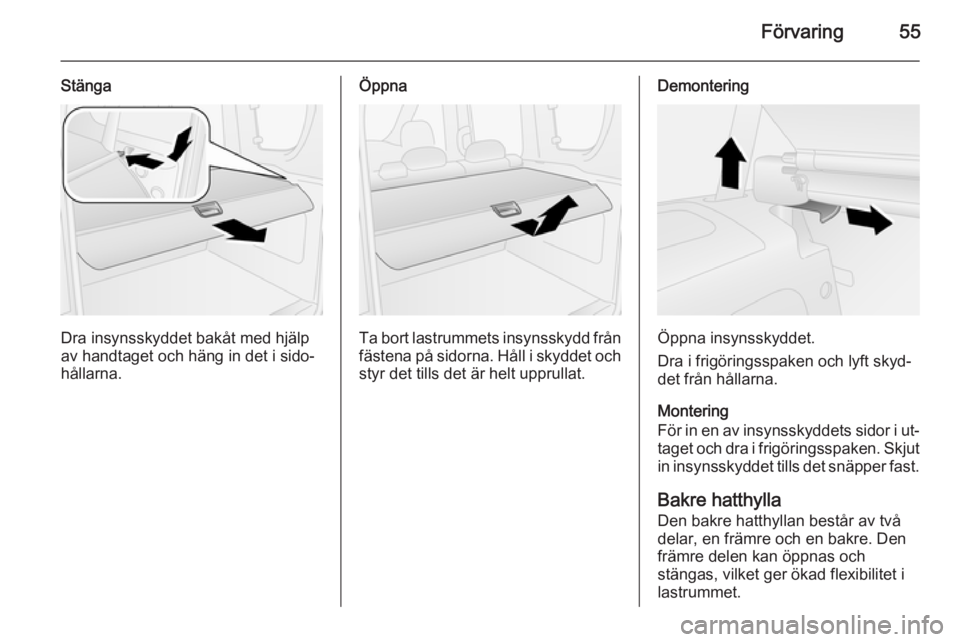

Stänga
Dra insynsskyddet bakåt med hjälp
av handtaget och häng in det i sido‐ hållarna.
Öppna
Ta bort lastrummets insynsskydd från fästena på sidorna. Håll i skyddet och
styr det tills det är helt upprullat.
Demontering
Öppna insynsskyddet.
Dra i frigöringsspaken och lyft skyd‐
det från hållarna.
Montering
För in en av insynsskyddets sidor i ut‐
taget och dra i frigöringsspaken. Skjut in insynsskyddet tills det snäpper fast.
Bakre hatthylla Den bakre hatthyllan består av två
delar, en främre och en bakre. Den
främre delen kan öppnas och
stängas, vilket ger ökad flexibilitet i
lastrummet.

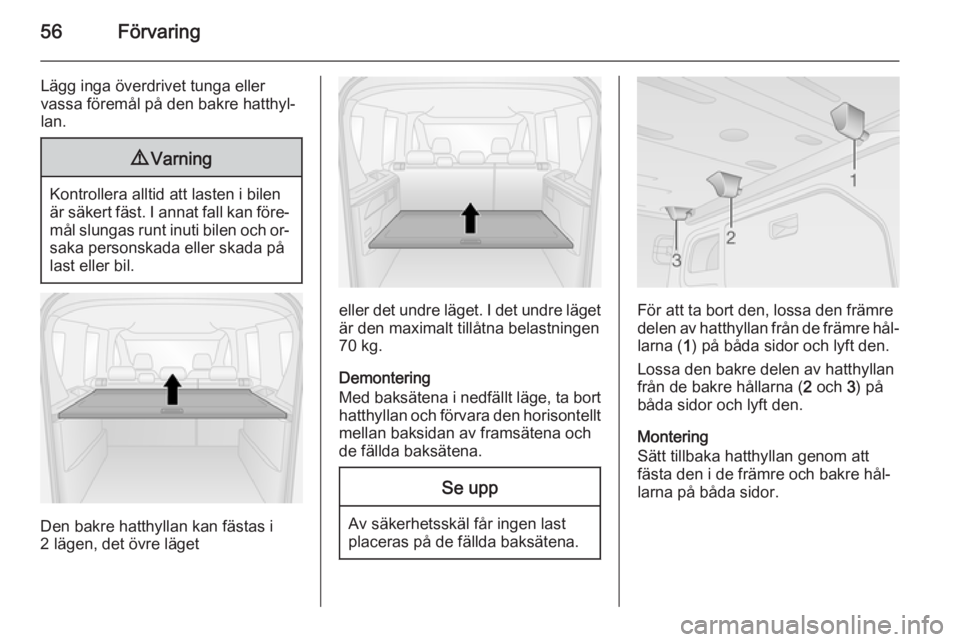

56Förvaring
Lägg inga överdrivet tunga eller
vassa föremål på den bakre hatthyl‐
lan.9 Varning
Kontrollera alltid att lasten i bilen
är säkert fäst. I annat fall kan före‐ mål slungas runt inuti bilen och or‐saka personskada eller skada på
last eller bil.
Den bakre hatthyllan kan fästas i
2 lägen, det övre läget
eller det undre läget. I det undre läget
är den maximalt tillåtna belastningen
70 kg.
Demontering
Med baksätena i nedfällt läge, ta bort hatthyllan och förvara den horisontellt
mellan baksidan av framsätena och
de fällda baksätena.
Se upp
Av säkerhetsskäl får ingen last placeras på de fällda baksätena.
För att ta bort den, lossa den främre
delen av hatthyllan från de främre hål‐ larna ( 1) på båda sidor och lyft den.
Lossa den bakre delen av hatthyllan
från de bakre hållarna ( 2 och 3) på
båda sidor och lyft den.
Montering
Sätt tillbaka hatthyllan genom att
fästa den i de främre och bakre hål‐
larna på båda sidor.

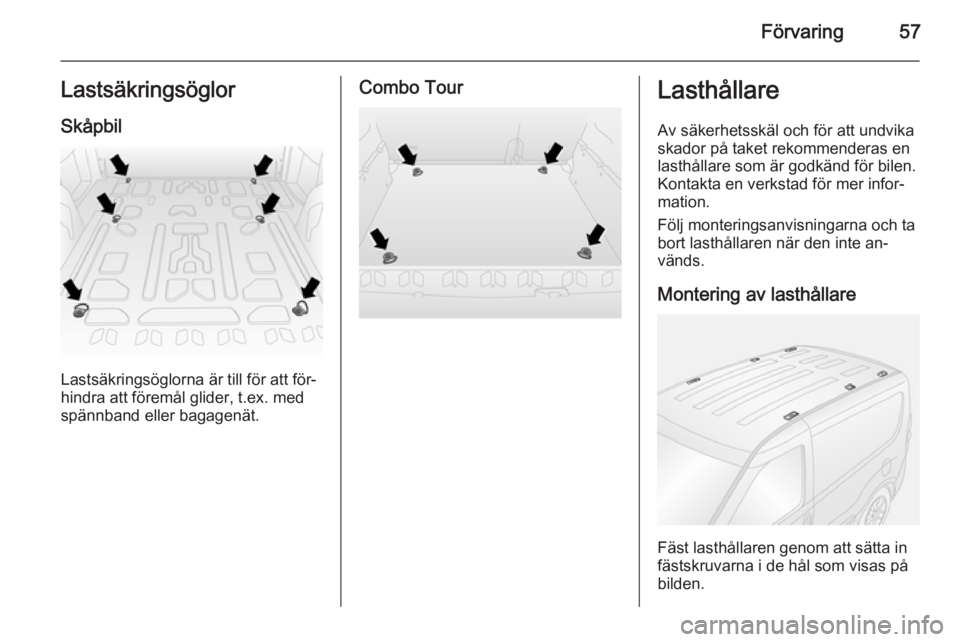

Förvaring57Lastsäkringsöglor
Skåpbil
Lastsäkringsöglorna är till för att för‐
hindra att föremål glider, t.ex. med
spännband eller bagagenät.
Combo TourLasthållare
Av säkerhetsskäl och för att undvika
skador på taket rekommenderas en
lasthållare som är godkänd för bilen.
Kontakta en verkstad för mer infor‐
mation.
Följ monteringsanvisningarna och ta
bort lasthållaren när den inte an‐
vänds.
Montering av lasthållare
Fäst lasthållaren genom att sätta in
fästskruvarna i de hål som visas på
bilden.

58FörvaringLastningsinformation■ Tunga föremål i lastrummet ska för‐
delas jämnt och placeras så långt
framåt som möjligt. Om föremål kan
staplas ska de tyngre föremålen placeras underst.
■ Säkra föremål med spännband i lastsäkringsöglorna 3 57.
■ Säkra lösa föremål i lastrummet så att de inte glider omkring.
■ Vid transport av föremål i lastrum‐ met får ryggstöden i baksätet inte
vara lutade framåt eller nedfällda.
■ Låt inte lasten skjuta upp över rygg‐
stödens överkant.
■ Placera inte några föremål på la‐ strummets utdragbara insynsskydd
3 54 eller instrumentpanelen och
täck inte över sensorn längst upp
på instrumentpanelen 3 93.
■ Lasten får inte hindra använd‐ ningen av pedaler, parkerings‐
bromsen och växelväljaren eller be‐
gränsa förarens rörelsefrihet. För‐
vara inga lösa föremål i kupén.
■ Kör inte med öppet bagagerum.9 Varning
Kontrollera alltid att lasten i bilen
är säkert fäst. I annat fall kan före‐ mål slungas runt inuti bilen och or‐saka personskada eller skada på
last eller bil.
■ Lastförmågan är skillnaden mellan den tillåtna totalvikten (se typskylt
3 154) och tjänstevikten enligt EU-
norm.
För att beräkna lastförmågan skri‐
ver du in informationen för din bil i
tabellen Vikter längst fram i denna
instruktionsbok.
EU-tjänstevikten inkluderar för‐
arens vikt (68 kg), bagagets vikt
(7 kg) och vikten för alla vätskor
(tanken fylld till 90 %).
Specialutrustning och tillbehör ökar
tjänstevikten.
■ Körning med taklast ökar bilens sid‐
vindskänslighet och försämrar bil‐
ens köregenskaper eftersom
tyngdpunkten ligger högre. Fördela
lasten jämnt och säkra den ordent‐
ligt med spännband. Anpassa ring‐
trycket och bilens hastighet till last‐
förhållandena. Kontrollera och dra
åt spännbanden ofta.
Kör inte fortare än 120 km/h.
Tillåten taklast (inkl. lasthållarens
vikt) är 100 kg. Taklasten utgörs av
taklasthållarens och lastens vikt.
