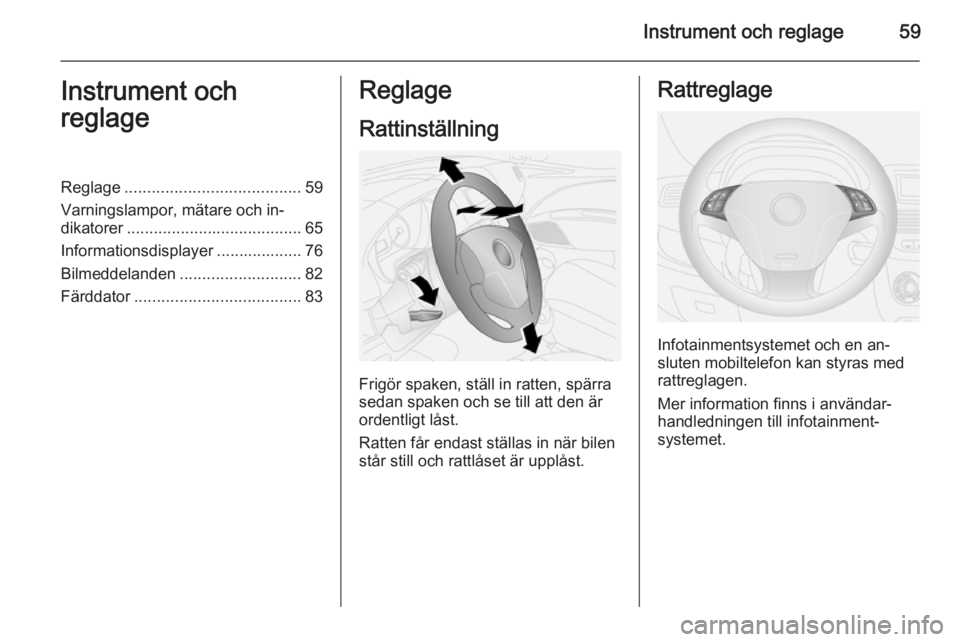

Instrument och reglage59Instrument och
reglageReglage ....................................... 59
Varningslampor, mätare och in‐
dikatorer ....................................... 65
Informationsdisplayer ................... 76
Bilmeddelanden ........................... 82
Färddator ..................................... 83Reglage
Rattinställning
Frigör spaken, ställ in ratten, spärra
sedan spaken och se till att den är
ordentligt låst.
Ratten får endast ställas in när bilen
står still och rattlåset är upplåst.
Rattreglage
Infotainmentsystemet och en an‐
sluten mobiltelefon kan styras med
rattreglagen.
Mer information finns i användar‐ handledningen till infotainment‐
systemet.

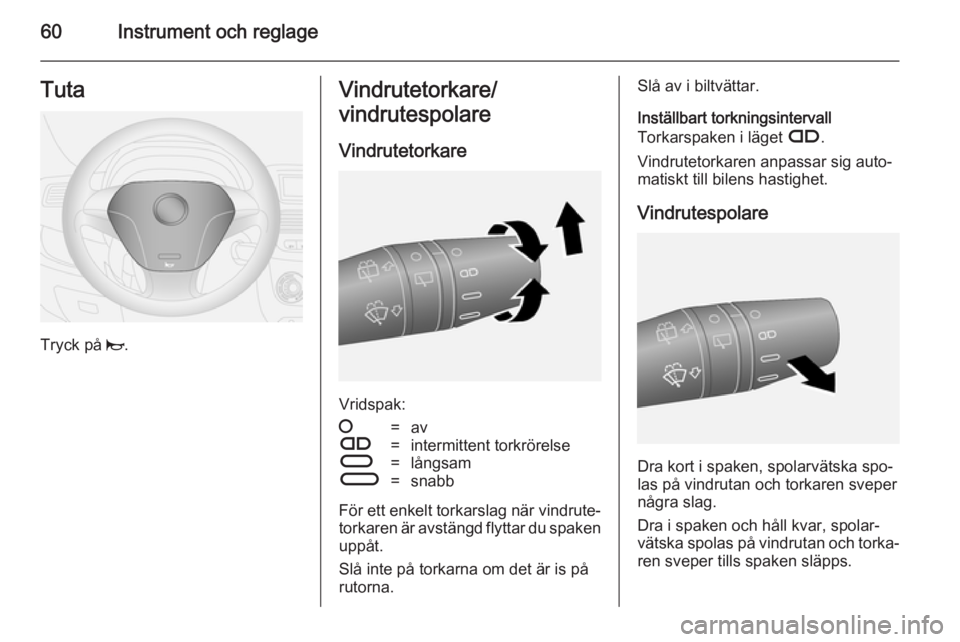

60Instrument och reglageTuta
Tryck på j.
Vindrutetorkare/
vindrutespolare
Vindrutetorkare
Vridspak:
§=avÇ=intermittent torkrörelseÈ=långsamÉ=snabb
För ett enkelt torkarslag när vindrute‐
torkaren är avstängd flyttar du spaken
uppåt.
Slå inte på torkarna om det är is på
rutorna.
Slå av i biltvättar.
Inställbart torkningsintervall
Torkarspaken i läget Ç.
Vindrutetorkaren anpassar sig auto‐
matiskt till bilens hastighet.
Vindrutespolare
Dra kort i spaken, spolarvätska spo‐
las på vindrutan och torkaren sveper
några slag.
Dra i spaken och håll kvar, spolar‐
vätska spolas på vindrutan och torka‐ ren sveper tills spaken släpps.

Instrument och reglage61

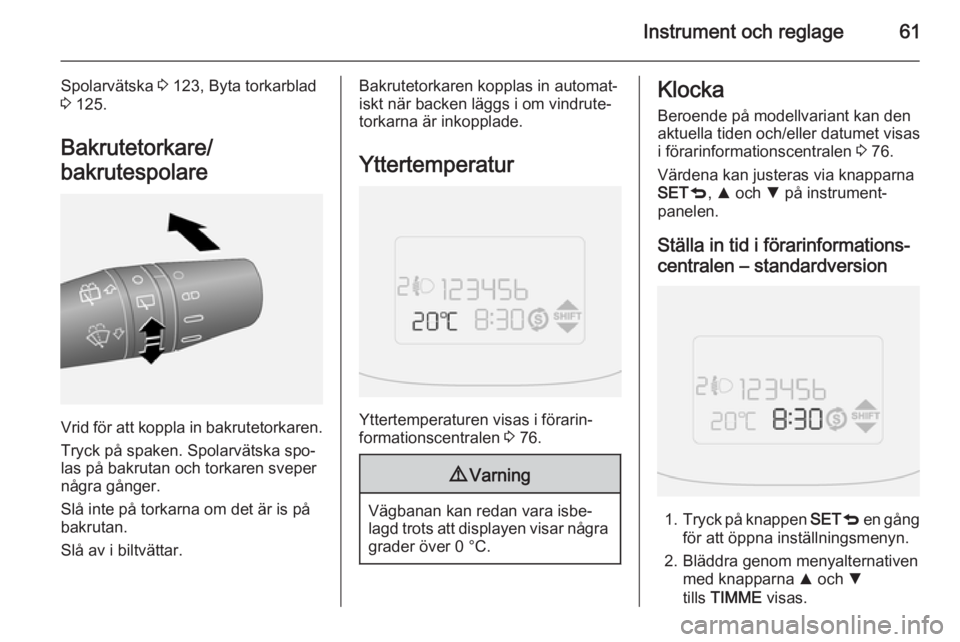

Spolarvätska 3 123, Byta torkarblad
3 125.
Bakrutetorkare/
bakrutespolare
Vrid för att koppla in bakrutetorkaren.
Tryck på spaken. Spolarvätska spo‐
las på bakrutan och torkaren sveper
några gånger.
Slå inte på torkarna om det är is på
bakrutan.
Slå av i biltvättar.
Bakrutetorkaren kopplas in automat‐
iskt när backen läggs i om vindrute‐
torkarna är inkopplade.
Yttertemperatur
Yttertemperaturen visas i förarin‐
formationscentralen 3 76.
9 Varning
Vägbanan kan redan vara isbe‐
lagd trots att displayen visar några grader över 0 °C.
Klocka
Beroende på modellvariant kan den
aktuella tiden och/eller datumet visas
i förarinformationscentralen 3 76.
Värdena kan justeras via knapparna
SET q, R och S på instrument‐
panelen.
Ställa in tid i förarinformations‐
centralen – standardversion
1. Tryck på knappen SETq en gång
för att öppna inställningsmenyn.
2. Bläddra genom menyalternativen med knapparna R och S
tills TIMME visas.

62Instrument och reglage
3. Tryck på SETq för att öppna
detta menyalternativ. Timmarna
blinkar i displayen.
4. Tryck på R eller S för att öka eller
minska det visade värdet.
5. Tryck på SETq för att bekräfta
ändringarna. Minuterna blinkar i
displayen.
6. Tryck på R eller S för att öka eller
minska det visade värdet.
7. Tryck kort på SETq för att be‐
kräfta ändringarna och automat‐
iskt gå tillbaka till föregående
skärm.Ställa in tid och datum i förarin‐
formationscentralen –
multifunktionsversion
Inställning av tid
När du har öppnat detta menyalter‐
nativ kan du antingen ställa in tiden
eller växla mellan 12-timmars och
24-timmars format för klockan.
Tryck på knappen SETq en gång för
att öppna inställningsmenyn.
Bläddra genom menyalternativen
med knapparna R och S tills Set time
(Ställ klockan) visas.
Tryck på SETq för att öppna detta
menyalternativ. Time (Tid) och Mode
(Läge) visas.
För att ställa in tiden: 1. Tryck på R eller S för att välja
Time (Tid) och tryck på SETq för
att öppna detta alternativ i under‐
menyn. Timmarna blinkar i dis‐
playen.
2. Tryck på R eller S för att öka eller
minska det visade värdet.
3. Tryck på SETq för att bekräfta
ändringarna. Minuterna blinkar i
displayen.
4. Tryck på R eller S för att öka eller
minska det visade värdet.
5. Tryck kort på SETq för att be‐
kräfta ändringarna och automat‐
iskt gå tillbaka till föregående
skärm.
För att växla mellan 12-timmars och 24-timmars format för klockan:
1. Tryck på R eller S för att välja
Mode (Läge) och tryck på SETq
för att öppna detta alternativ i un‐
dermenyn. Displayen blinkar.

Instrument och reglage63
2. Tryck på R eller S för att ändra
mellan 12h och 24h format.
3. Tryck kort på SETq för att be‐
kräfta ändringarna och automat‐
iskt gå tillbaka till föregående
skärm.
Ställa in datum 1. Tryck på knappen SETq en gång
för att öppna inställningsmenyn.
2. Bläddra genom menyalternativen med knapparna R och S tills Set
date (Ställ in datum) visas.
3. Tryck på SETq för att öppna
detta menyalternativ. Året blinkar
i displayen.
4. Tryck på R eller S för att öka eller
minska det visade värdet.
5. Tryck på SETq för att bekräfta
ändringarna. Månaden blinkar i
displayen.
6. Tryck på R eller S för att öka eller
minska det visade värdet.
7. Tryck på SETq för att bekräfta
ändringarna. Dagen blinkar i dis‐
playen.8. Tryck på R eller S för att öka eller
minska det visade värdet.
9. Tryck kort på SETq för att be‐
kräfta ändringarna och automat‐
iskt gå tillbaka till föregående
skärm.
Eluttag
Ett 12 volts eluttag finns i mittkonso‐
len.
Eluttag bak
Beroende på modellvariant finns
12 V eluttag monterade på sidoväg‐
gen i lastrummet.
Kort hjulbas van
Lång hjulbas van

64Instrument och reglage

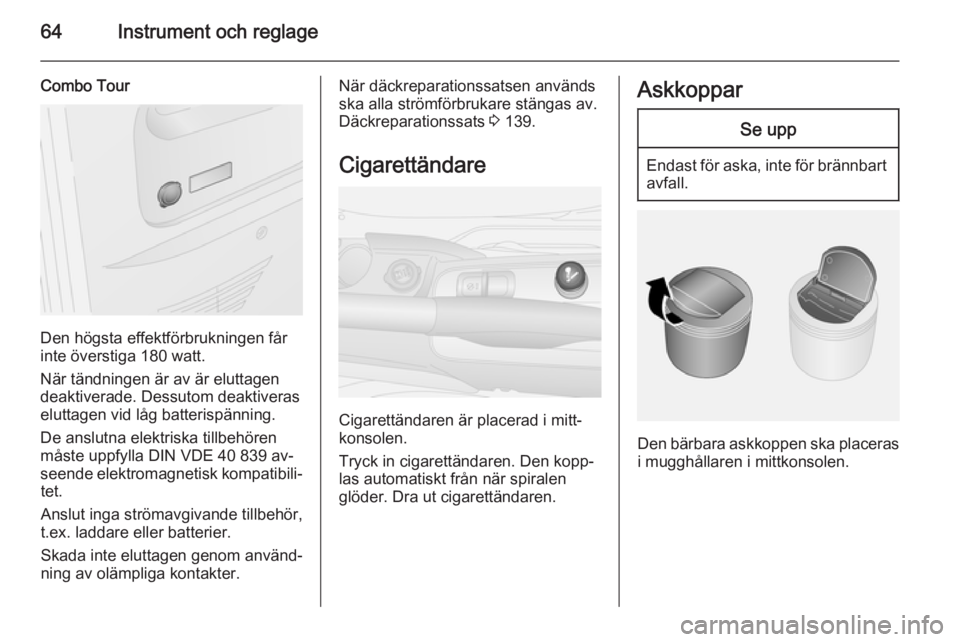

Combo Tour
Den högsta effektförbrukningen får
inte överstiga 180 watt.
När tändningen är av är eluttagen
deaktiverade. Dessutom deaktiveras
eluttagen vid låg batterispänning.
De anslutna elektriska tillbehören
måste uppfylla DIN VDE 40 839 av‐
seende elektromagnetisk kompatibili‐ tet.
Anslut inga strömavgivande tillbehör,
t.ex. laddare eller batterier.
Skada inte eluttagen genom använd‐ ning av olämpliga kontakter.
När däckreparationssatsen används
ska alla strömförbrukare stängas av.
Däckreparationssats 3 139.
Cigarettändare
Cigarettändaren är placerad i mitt‐
konsolen.
Tryck in cigarettändaren. Den kopp‐
las automatiskt från när spiralen
glöder. Dra ut cigarettändaren.
AskkopparSe upp
Endast för aska, inte för brännbart avfall.
Den bärbara askkoppen ska placeras
i mugghållaren i mittkonsolen.

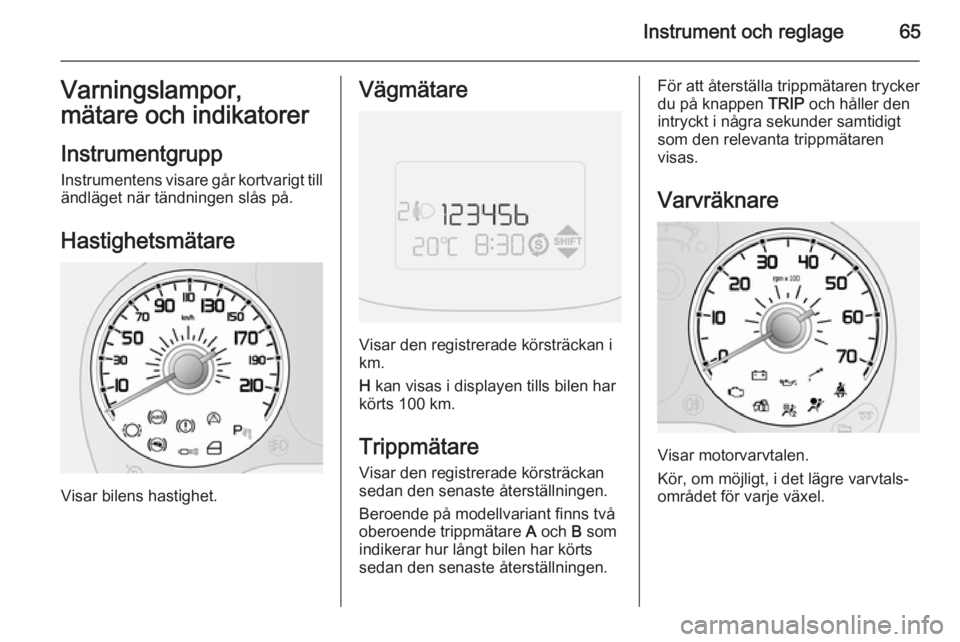

Instrument och reglage65Varningslampor,
mätare och indikatorer
Instrumentgrupp
Instrumentens visare går kortvarigt till ändläget när tändningen slås på.
Hastighetsmätare
Visar bilens hastighet.
Vägmätare
Visar den registrerade körsträckan i
km.
H kan visas i displayen tills bilen har
körts 100 km.
Trippmätare
Visar den registrerade körsträckan
sedan den senaste återställningen.
Beroende på modellvariant finns två
oberoende trippmätare A och B som
indikerar hur långt bilen har körts
sedan den senaste återställningen.
För att återställa trippmätaren trycker du på knappen TRIP och håller den
intryckt i några sekunder samtidigt som den relevanta trippmätaren
visas.
Varvräknare
Visar motorvarvtalen.
Kör, om möjligt, i det lägre varvtals‐
området för varje växel.

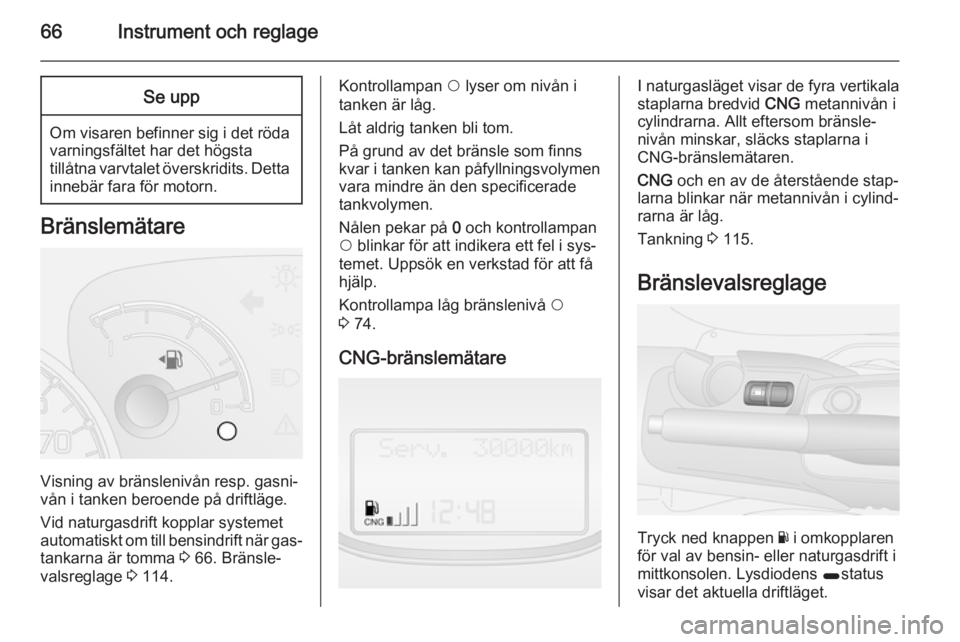

66Instrument och reglageSe upp
Om visaren befinner sig i det rödavarningsfältet har det högsta
tillåtna varvtalet överskridits. Detta
innebär fara för motorn.
Bränslemätare
Visning av bränslenivån resp. gasni‐
vån i tanken beroende på driftläge.
Vid naturgasdrift kopplar systemet
automatiskt om till bensindrift när gas‐
tankarna är tomma 3 66. Bränsle‐
valsreglage 3 114.
Kontrollampan $ lyser om nivån i
tanken är låg.
Låt aldrig tanken bli tom.
På grund av det bränsle som finns
kvar i tanken kan påfyllningsvolymen
vara mindre än den specificerade
tankvolymen.
Nålen pekar på 0 och kontrollampan
$ blinkar för att indikera ett fel i sys‐
temet. Uppsök en verkstad för att få
hjälp.
Kontrollampa låg bränslenivå $
3 74.
CNG-bränslemätareI naturgasläget visar de fyra vertikala
staplarna bredvid CNG metannivån i
cylindrarna. Allt eftersom bränsle‐
nivån minskar, släcks staplarna i
CNG-bränslemätaren.
CNG och en av de återstående stap‐
larna blinkar när metannivån i cylind‐
rarna är låg.
Tankning 3 115.
Bränslevalsreglage
Tryck ned knappen Y i omkopplaren
för val av bensin- eller naturgasdrift i
mittkonsolen. Lysdiodens 1status
visar det aktuella driftläget.

Instrument och reglage67
1 av=Naturgasdrift.1 tänds=Bensindrift.
Om kontrollampan Y tänds i förarin‐
formationscentralen (DIC) 3 76
under naturgasdrift är naturgastan‐
karna tomma och omkoppling till ben‐
sindrift sker automatiskt.
Bränsle för naturgasdrift 3 114, tank‐
ning 3 115.
Temperaturmätare
motorkylvätska
Visar kylvätsketemperaturen.
C=motorns drifttemper‐
atur har ännu inte upp‐ nåttsdet mittre
området=normal drifttemperaturH=temperaturen för hög
Om kontrollampan $ lyser samtidigt
som ett meddelande visas i förarin‐ formationscentralen 3 76 är kyl‐
vätsketemperaturen för hög. Uppsök
en verkstad för att få hjälp.
Se upp
Om motorns kylvätsketemperatur
är för hög stannar du bilen och
stänger av motorn. Fara för
motorn. Kontrollera kylvätske‐
nivån.
Servicedisplay
Servicedisplay finns på bilar med mul‐
tifunktionsversion av förarinforma‐
tionscentralen 3 76.
När tändningen slås på visas återstå‐ ende körsträcka innan det är dags
nästa service helt kort. Beroende på
körförhållandena kan det intervall
som en service visas med variera av‐ sevärt.
När den återstående körsträckan till
nästa service är mindre än 2 000 km
visas Serv. i förarinformations‐
centralen. Servicepåminnelsen upp‐ repas varje gång ytterligare 200 km

68Instrument och reglage
har körts och visas oftare när den
återstående sträckan är under
200 km.
Bilen behöver service. Uppsök en
verkstad för att få hjälp.
Den återstående sträckan till nästa
service går också att visa i förarin‐
formationscentralen genom att välja
SERVICE -alternativet i inställnings‐
menyn 3 76.
Återställning av servicedisplay
Efter service måste servicedisplayen
återställas av en verkstad.
Kontrollampor
Kontrollamporna som beskrivs finns inte i alla bilar. Beskrivningen gäller
för alla instrumentvarianter. Kontrol‐
lampornas placering kan variera be‐
roende på utrustningen.
När tändningen är på tänds de flesta
kontrollamporna kort som ett funk‐
tionstest.Kontrollampornas färger betyder:Rött
område=Fara, viktig påmin‐
nelseGul=Varning, hänvisning,
felGrön=Inkopplingsbekräft‐
elseBlått
område=Inkopplingsbekräft‐
else
