Cuidado del vehículo149
La pegatina con el límite de veloci‐
dad, según las normas de tráfico del
país, debe colocarse en el campo vi‐
sual del conductor.
Designaciones de los
neumáticos p. ej., 215/60 R 16 95 H215=Anchura del neumático, en
mm60=Relación de sección(altura
del neumático respecto a la
anchura) en %R=Tipo de cubierta: RadialRF=Tipo: RunFlatC=Carga o uso comercial16=Diámetro de la llanta, en pul‐
gadas95=Índice de carga; p. ej., 95 es
equivalente a 690 kgH=Letra del código de velocidad
Letra del código de velocidad:
Q=hasta 160 km/hS=hasta 180 km/hT=hasta 190 km/hH=hasta 210 km/hV=hasta 240 km/hW=hasta 270 km/h
Presión de los neumáticos
Compruebe la presión de los neumá‐ticos en frío, al menos cada 14 días y
antes de cualquier viaje largo. No ol‐ vide la rueda de repuesto.
Desenrosque el tapón de la válvula.
Presión de los neumáticos 3 181.
Los datos sobre presiones son váli‐ dos para neumáticos fríos. Son apli‐
cables a neumáticos de verano y de
invierno.
La rueda de repuesto se debe inflar
siempre con la presión especificada
para carga completa.
Una presión de los neumáticos inco‐ rrecta afectará negativamente a la
seguridad, a la maniobrabilidad del
vehículo, al confort y al consumo de
combustible, además de aumentar el
desgaste de los neumáticos.
El conductor es responsable del ajuste correcto de la presión de los
neumáticos.
9 Advertencia
Si la presión es insuficiente, los
neumáticos pueden calentarse
considerablemente, pudiendo
producirse desperfectos internos
que pueden llegar a provocar el
desprendimiento de la banda de
rodadura e incluso un reventón del neumático cuando se circula a
gran velocidad.
Profundidad del dibujo
Compruebe regularmente la profun‐
didad del dibujo.
Por motivos de seguridad, los neu‐ máticos deben sustituirse al alcanzar
el dibujo una profundidad de 2-3 mm
(neumáticos de invierno: a los 4 mm ).
Por motivos de seguridad, se reco‐
mienda que la profundidad del dibujo
de los neumáticos de un eje no varíe
en más de 2 mm.

150Cuidado del vehículo

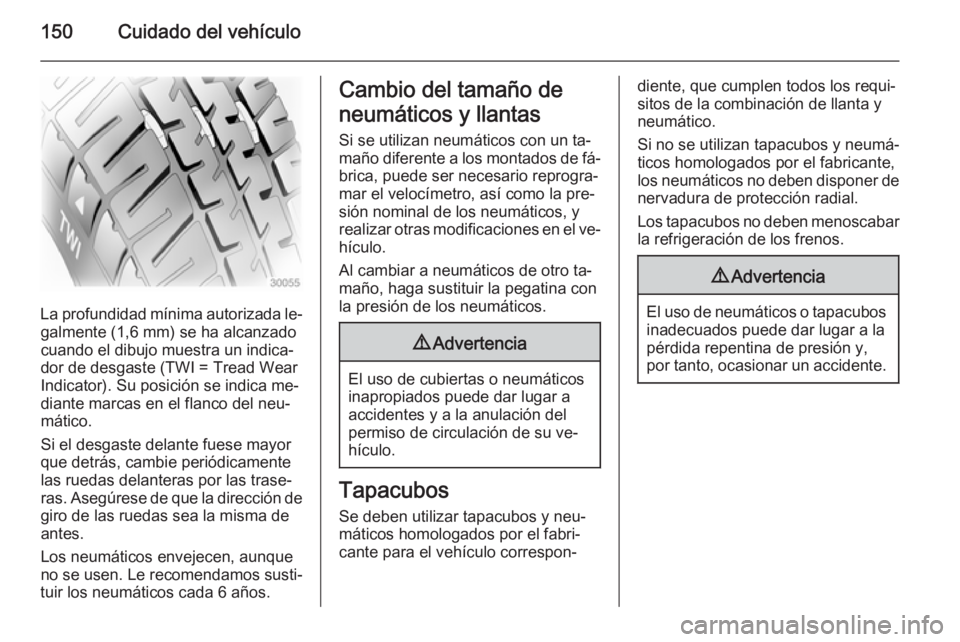

La profundidad mínima autorizada le‐galmente (1,6 mm) se ha alcanzado
cuando el dibujo muestra un indica‐ dor de desgaste (TWI = Tread Wear
Indicator). Su posición se indica me‐
diante marcas en el flanco del neu‐
mático.
Si el desgaste delante fuese mayor
que detrás, cambie periódicamente
las ruedas delanteras por las trase‐
ras. Asegúrese de que la dirección de
giro de las ruedas sea la misma de
antes.
Los neumáticos envejecen, aunque
no se usen. Le recomendamos susti‐
tuir los neumáticos cada 6 años.
Cambio del tamaño de
neumáticos y llantas
Si se utilizan neumáticos con un ta‐
maño diferente a los montados de fá‐
brica, puede ser necesario reprogra‐
mar el velocímetro, así como la pre‐
sión nominal de los neumáticos, y
realizar otras modificaciones en el ve‐ hículo.
Al cambiar a neumáticos de otro ta‐
maño, haga sustituir la pegatina con
la presión de los neumáticos.9 Advertencia
El uso de cubiertas o neumáticos
inapropiados puede dar lugar a
accidentes y a la anulación del
permiso de circulación de su ve‐
hículo.
Tapacubos
Se deben utilizar tapacubos y neu‐
máticos homologados por el fabri‐
cante para el vehículo correspon‐
diente, que cumplen todos los requi‐
sitos de la combinación de llanta y
neumático.
Si no se utilizan tapacubos y neumá‐
ticos homologados por el fabricante,
los neumáticos no deben disponer de nervadura de protección radial.
Los tapacubos no deben menoscabar
la refrigeración de los frenos.9 Advertencia
El uso de neumáticos o tapacubos
inadecuados puede dar lugar a la
pérdida repentina de presión y,
por tanto, ocasionar un accidente.

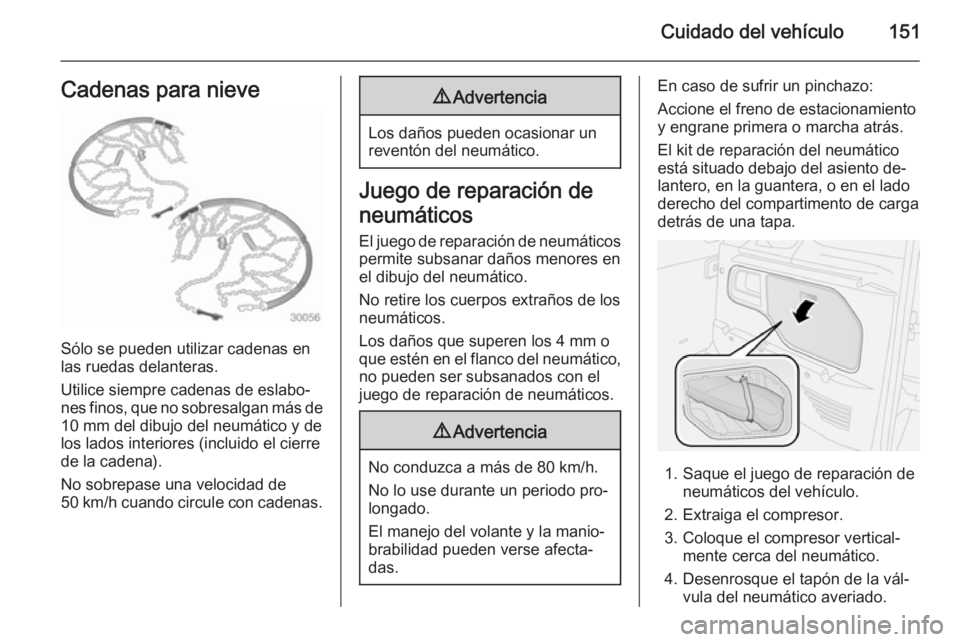

Cuidado del vehículo151Cadenas para nieve
Sólo se pueden utilizar cadenas en
las ruedas delanteras.
Utilice siempre cadenas de eslabo‐
nes finos, que no sobresalgan más de 10 mm del dibujo del neumático y de
los lados interiores (incluido el cierre
de la cadena).
No sobrepase una velocidad de
50 km/h cuando circule con cadenas.
9 Advertencia
Los daños pueden ocasionar un
reventón del neumático.
Juego de reparación de
neumáticos El juego de reparación de neumáticospermite subsanar daños menores en
el dibujo del neumático.
No retire los cuerpos extraños de los
neumáticos.
Los daños que superen los 4 mm o
que estén en el flanco del neumático, no pueden ser subsanados con el
juego de reparación de neumáticos.
9 Advertencia
No conduzca a más de 80 km/h.
No lo use durante un periodo pro‐
longado.
El manejo del volante y la manio‐
brabilidad pueden verse afecta‐ das.
En caso de sufrir un pinchazo:
Accione el freno de estacionamiento
y engrane primera o marcha atrás.
El kit de reparación del neumático
está situado debajo del asiento de‐
lantero, en la guantera, o en el lado
derecho del compartimento de carga
detrás de una tapa.
1. Saque el juego de reparación de neumáticos del vehículo.
2. Extraiga el compresor.
3. Coloque el compresor vertical‐ mente cerca del neumático.
4. Desenrosque el tapón de la vál‐ vula del neumático averiado.

152Cuidado del vehículo

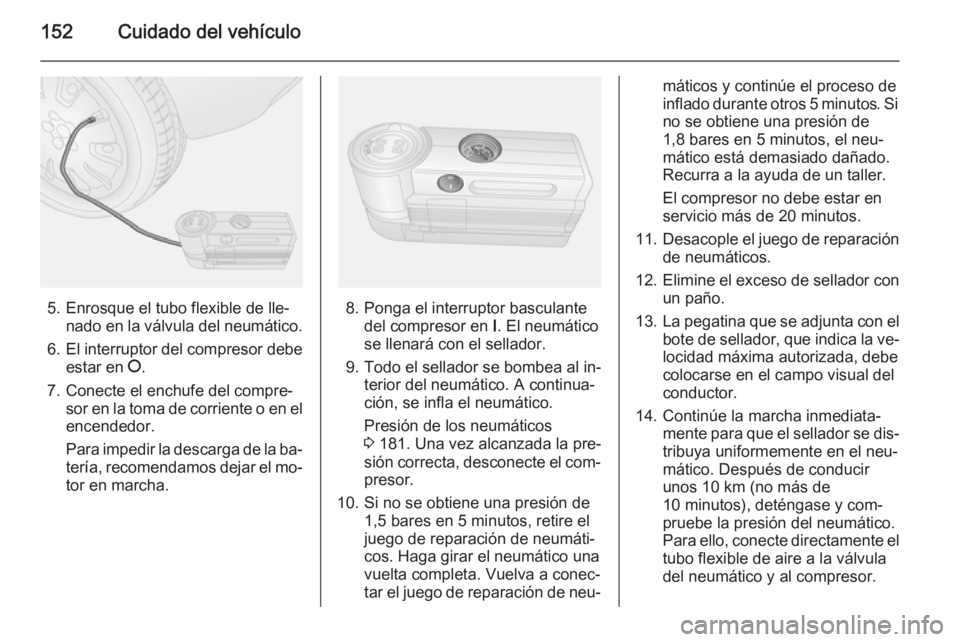

5. Enrosque el tubo flexible de lle‐nado en la válvula del neumático.
6. El interruptor del compresor debe
estar en J.
7. Conecte el enchufe del compre‐ sor en la toma de corriente o en el
encendedor.
Para impedir la descarga de la ba‐
tería, recomendamos dejar el mo‐
tor en marcha.8. Ponga el interruptor basculante del compresor en I. El neumático
se llenará con el sellador.
9. Todo el sellador se bombea al in‐ terior del neumático. A continua‐
ción, se infla el neumático.
Presión de los neumáticos
3 181. Una vez alcanzada la pre‐
sión correcta, desconecte el com‐
presor.
10. Si no se obtiene una presión de 1,5 bares en 5 minutos, retire el
juego de reparación de neumáti‐
cos. Haga girar el neumático una vuelta completa. Vuelva a conec‐
tar el juego de reparación de neu‐
máticos y continúe el proceso de
inflado durante otros 5 minutos. Si
no se obtiene una presión de
1,8 bares en 5 minutos, el neu‐
mático está demasiado dañado.
Recurra a la ayuda de un taller.
El compresor no debe estar en
servicio más de 20 minutos.
11. Desacople el juego de reparación
de neumáticos.
12. Elimine el exceso de sellador con
un paño.
13. La pegatina que se adjunta con el
bote de sellador, que indica la ve‐locidad máxima autorizada, debecolocarse en el campo visual del
conductor.
14. Continúe la marcha inmediata‐ mente para que el sellador se dis‐
tribuya uniformemente en el neu‐
mático. Después de conducir
unos 10 km (no más de
10 minutos), deténgase y com‐
pruebe la presión del neumático.
Para ello, conecte directamente el tubo flexible de aire a la válvula
del neumático y al compresor.

Cuidado del vehículo153

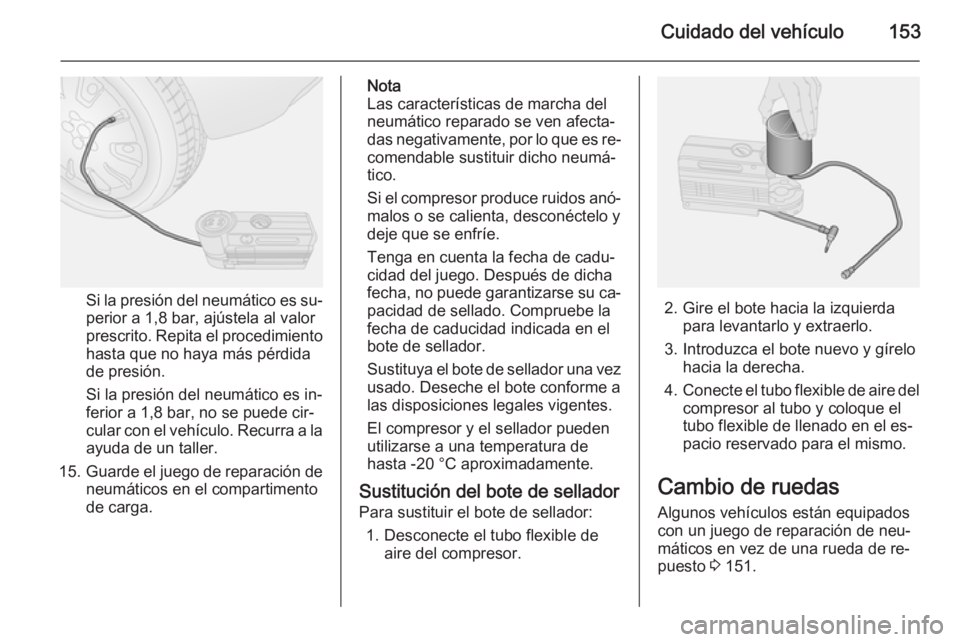

Si la presión del neumático es su‐perior a 1,8 bar, ajústela al valor
prescrito. Repita el procedimiento
hasta que no haya más pérdida
de presión.
Si la presión del neumático es in‐
ferior a 1,8 bar, no se puede cir‐
cular con el vehículo. Recurra a la ayuda de un taller.
15. Guarde el juego de reparación de
neumáticos en el compartimento
de carga.
Nota
Las características de marcha del
neumático reparado se ven afecta‐
das negativamente, por lo que es re‐ comendable sustituir dicho neumá‐
tico.
Si el compresor produce ruidos anó‐
malos o se calienta, desconéctelo y
deje que se enfríe.
Tenga en cuenta la fecha de cadu‐
cidad del juego. Después de dicha
fecha, no puede garantizarse su ca‐ pacidad de sellado. Compruebe la
fecha de caducidad indicada en el
bote de sellador.
Sustituya el bote de sellador una vez usado. Deseche el bote conforme a
las disposiciones legales vigentes.
El compresor y el sellador pueden
utilizarse a una temperatura de
hasta -20 °C aproximadamente.
Sustitución del bote de sellador
Para sustituir el bote de sellador:
1. Desconecte el tubo flexible de aire del compresor.
2. Gire el bote hacia la izquierda para levantarlo y extraerlo.
3. Introduzca el bote nuevo y gírelo hacia la derecha.
4. Conecte el tubo flexible de aire del
compresor al tubo y coloque el
tubo flexible de llenado en el es‐
pacio reservado para el mismo.
Cambio de ruedas Algunos vehículos están equipados
con un juego de reparación de neu‐
máticos en vez de una rueda de re‐
puesto 3 151.

154Cuidado del vehículo

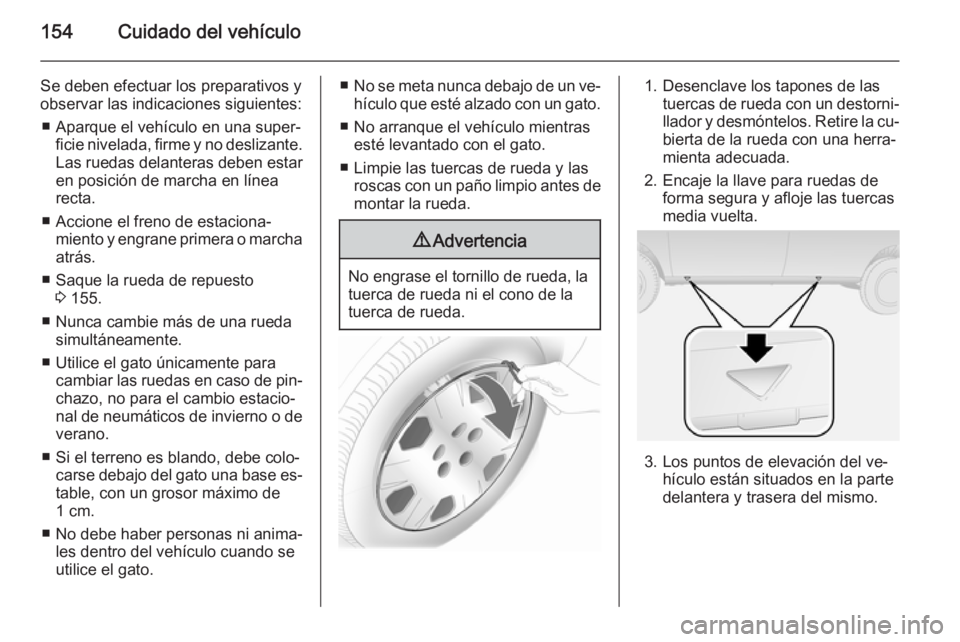

Se deben efectuar los preparativos yobservar las indicaciones siguientes:
■ Aparque el vehículo en una super‐ ficie nivelada, firme y no deslizante.
Las ruedas delanteras deben estar
en posición de marcha en línea
recta.
■ Accione el freno de estaciona‐ miento y engrane primera o marchaatrás.
■ Saque la rueda de repuesto 3 155.
■ Nunca cambie más de una rueda simultáneamente.
■ Utilice el gato únicamente para cambiar las ruedas en caso de pin‐chazo, no para el cambio estacio‐
nal de neumáticos de invierno o de
verano.
■ Si el terreno es blando, debe colo‐ carse debajo del gato una base es‐
table, con un grosor máximo de
1 cm.
■ No debe haber personas ni anima‐ les dentro del vehículo cuando se
utilice el gato.■ No se meta nunca debajo de un ve‐
hículo que esté alzado con un gato.
■ No arranque el vehículo mientras esté levantado con el gato.
■ Limpie las tuercas de rueda y las roscas con un paño limpio antes demontar la rueda.9 Advertencia
No engrase el tornillo de rueda, la
tuerca de rueda ni el cono de la
tuerca de rueda.
1. Desenclave los tapones de las tuercas de rueda con un destorni‐llador y desmóntelos. Retire la cu‐
bierta de la rueda con una herra‐
mienta adecuada.
2. Encaje la llave para ruedas de forma segura y afloje las tuercas
media vuelta.
3. Los puntos de elevación del ve‐ hículo están situados en la parte
delantera y trasera del mismo.

Cuidado del vehículo155

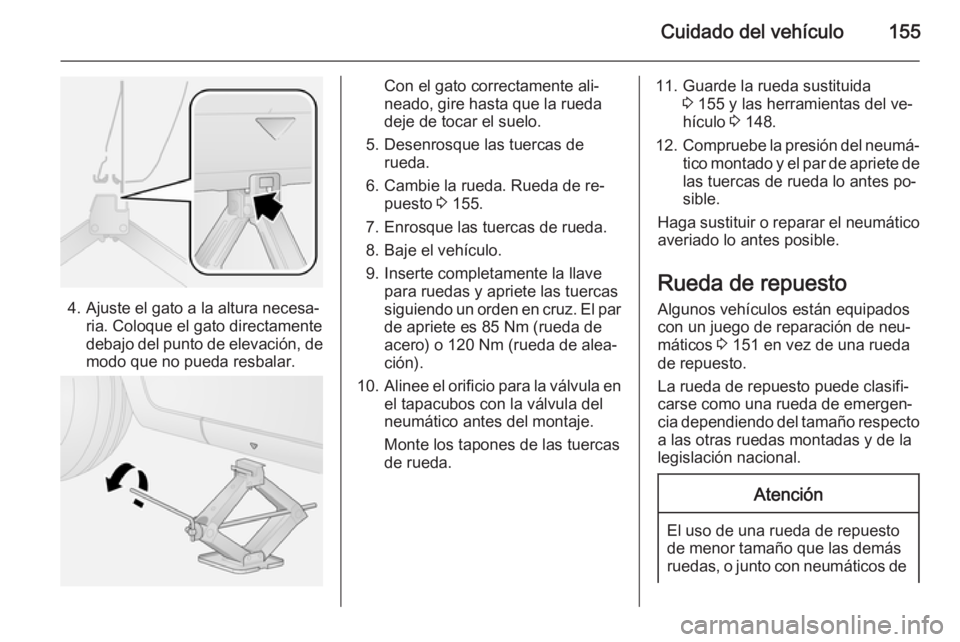

4. Ajuste el gato a la altura necesa‐ria. Coloque el gato directamente
debajo del punto de elevación, de
modo que no pueda resbalar.
Con el gato correctamente ali‐
neado, gire hasta que la rueda
deje de tocar el suelo.
5. Desenrosque las tuercas de rueda.
6. Cambie la rueda. Rueda de re‐ puesto 3 155.
7. Enrosque las tuercas de rueda.
8. Baje el vehículo.
9. Inserte completamente la llave para ruedas y apriete las tuercas
siguiendo un orden en cruz. El par de apriete es 85 Nm (rueda de
acero) o 120 Nm (rueda de alea‐
ción).
10. Alinee el orificio para la válvula en
el tapacubos con la válvula del
neumático antes del montaje.
Monte los tapones de las tuercas
de rueda.11. Guarde la rueda sustituida 3 155 y las herramientas del ve‐
hículo 3 148.
12. Compruebe la presión del neumá‐
tico montado y el par de apriete de
las tuercas de rueda lo antes po‐
sible.
Haga sustituir o reparar el neumático
averiado lo antes posible.
Rueda de repuesto Algunos vehículos están equipados
con un juego de reparación de neu‐
máticos 3 151 en vez de una rueda
de repuesto.
La rueda de repuesto puede clasifi‐
carse como una rueda de emergen‐
cia dependiendo del tamaño respecto
a las otras ruedas montadas y de la
legislación nacional.Atención
El uso de una rueda de repuesto
de menor tamaño que las demás
ruedas, o junto con neumáticos de

156Cuidado del vehículoinvierno, puede afectar al compor‐tamiento de marcha. Haga susti‐
tuir el neumático averiado lo antes posible.

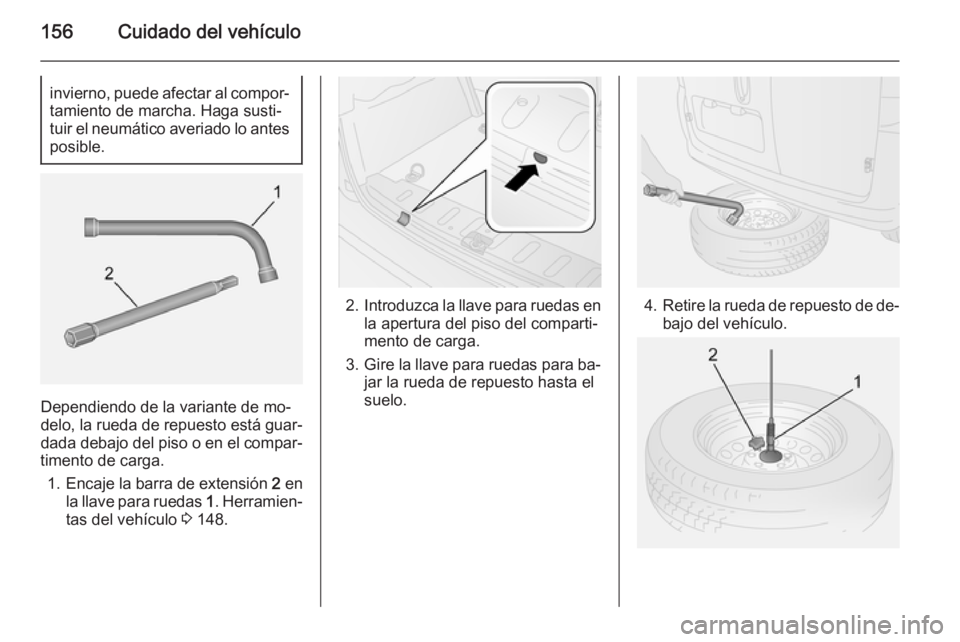

Dependiendo de la variante de mo‐
delo, la rueda de repuesto está guar‐ dada debajo del piso o en el compar‐
timento de carga.
1. Encaje la barra de extensión 2 en
la llave para ruedas 1. Herramien‐
tas del vehículo 3 148.
2. Introduzca la llave para ruedas en
la apertura del piso del comparti‐
mento de carga.
3. Gire la llave para ruedas para ba‐
jar la rueda de repuesto hasta el
suelo.4. Retire la rueda de repuesto de de‐
bajo del vehículo.

Cuidado del vehículo157

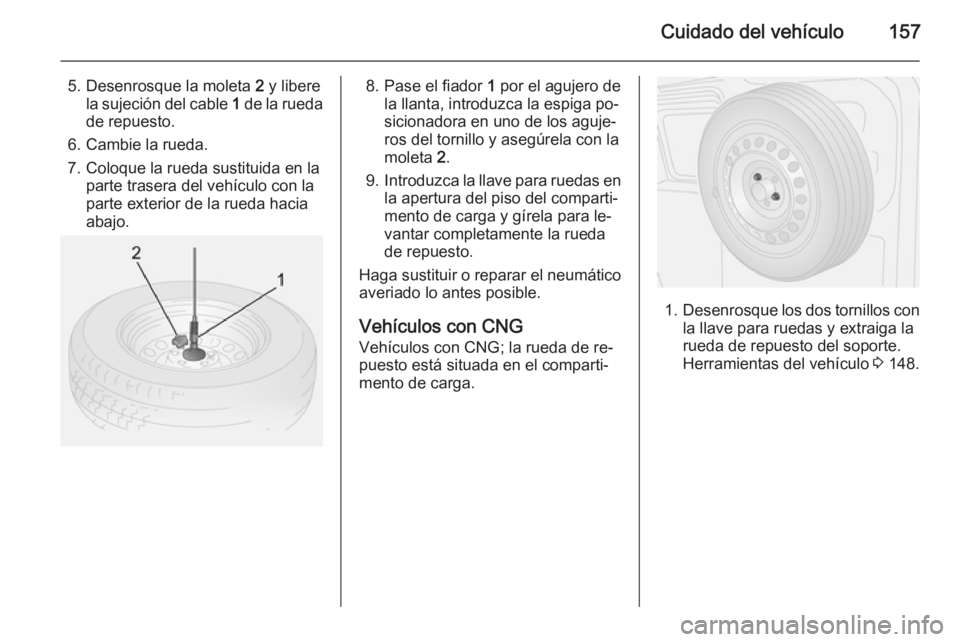

5. Desenrosque la moleta 2 y libere
la sujeción del cable 1 de la rueda
de repuesto.
6. Cambie la rueda.
7. Coloque la rueda sustituida en la parte trasera del vehículo con la
parte exterior de la rueda hacia
abajo.8. Pase el fiador 1 por el agujero de
la llanta, introduzca la espiga po‐
sicionadora en uno de los aguje‐
ros del tornillo y asegúrela con la
moleta 2.
9. Introduzca la llave para ruedas en
la apertura del piso del comparti‐
mento de carga y gírela para le‐
vantar completamente la rueda
de repuesto.
Haga sustituir o reparar el neumático
averiado lo antes posible.
Vehículos con CNG
Vehículos con CNG; la rueda de re‐
puesto está situada en el comparti‐
mento de carga.
1. Desenrosque los dos tornillos con
la llave para ruedas y extraiga la
rueda de repuesto del soporte.
Herramientas del vehículo 3 148.

158Cuidado del vehículo

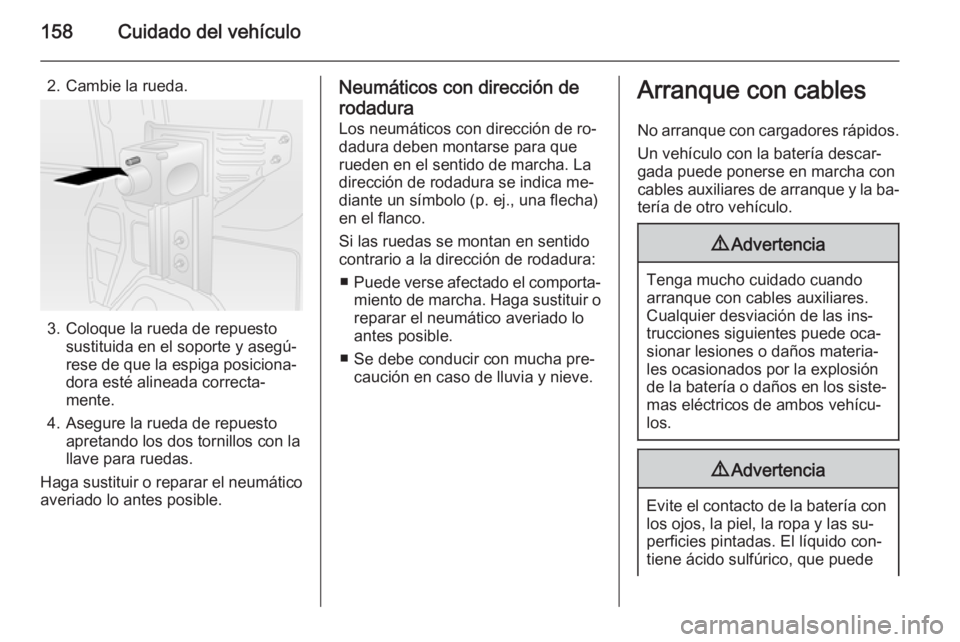

2. Cambie la rueda.
3. Coloque la rueda de repuestosustituida en el soporte y asegú‐
rese de que la espiga posiciona‐
dora esté alineada correcta‐
mente.
4. Asegure la rueda de repuesto apretando los dos tornillos con la
llave para ruedas.
Haga sustituir o reparar el neumático
averiado lo antes posible.
Neumáticos con dirección de
rodadura
Los neumáticos con dirección de ro‐
dadura deben montarse para que
rueden en el sentido de marcha. La
dirección de rodadura se indica me‐
diante un símbolo (p. ej., una flecha)
en el flanco.
Si las ruedas se montan en sentido
contrario a la dirección de rodadura:
■ Puede verse afectado el comporta‐
miento de marcha. Haga sustituir o
reparar el neumático averiado lo
antes posible.
■ Se debe conducir con mucha pre‐ caución en caso de lluvia y nieve.Arranque con cables
No arranque con cargadores rápidos.
Un vehículo con la batería descar‐
gada puede ponerse en marcha con cables auxiliares de arranque y la ba‐ tería de otro vehículo.9 Advertencia
Tenga mucho cuidado cuando
arranque con cables auxiliares.
Cualquier desviación de las ins‐
trucciones siguientes puede oca‐
sionar lesiones o daños materia‐
les ocasionados por la explosión
de la batería o daños en los siste‐ mas eléctricos de ambos vehícu‐
los.
9 Advertencia
Evite el contacto de la batería con
los ojos, la piel, la ropa y las su‐
perficies pintadas. El líquido con‐
tiene ácido sulfúrico, que puede
