Îngrijirea autovehiculului149
Nr.CircuitF12Faza scurtă dreaptaF13Faza scurtă stânga, reglarea
fasciculului farurilorF31Releele din cutia cu siguranţe,
releele unităţii de comandă a
caroserieiF32Lumini de curtoazieF36Conector diagnosticare, sistem
de comandă a climatizării,
sistem InfotainmentF37Panou de bord, sistem de
frânareF38Sistemul de închidere centra‐
lizatăF43Sistemul de spălare a parbri‐
zuluiF47Geamurile acţionate electricF48Geamurile acţionate electricF49Oglinzi exterioare, sistem Info‐
tainment, sistem de asistenţă la parcareNr.CircuitF51Sistem Infotainment, sistem de
frânare, ambreiajF53Panoul de bordF94Priza din portbagajF95Bricheta, priza pentru accesoriiF96Bricheta, priza pentru accesoriiF97Scaun faţă încălzitF98Scaun faţă încălzit

150Îngrijirea autovehicululuiTrusa de sculeUneltele
Camionetă
Uneltele şi echipamentul pentru
ridicarea pe cric a autovehiculului se
află în zona pentru depozitare din
spatele scaunului din faţă. Trageţi
mânerul frontal şi glisaţi scaunul spre
înainte pentru accesarea 3 36.
Combi, Combo Tour
Uneltele şi cricul autovehiculului sunt
depozitate şi portbagaj, în spatele
unui panou din partea dreaptă.
Înlocuirea roţii 3 155, roata de
rezervă 3 157.
Jantele şi anvelopele
Starea anvelopelor, starea
jantelor
Conduceţi încet peste trotuar şi într-
un unghi drept dacă se poate.
Trecerea peste muchii ascuţite poate provoca deteriorări ale anvelopelor şi
jantelor. La parcare, aveţi grijă ca
anvelopele să nu fie strivite de
borduri.
Verificaţi periodic jantele pentru
depistarea eventualelor deteriorări.
Apelaţi la un atelier service pentru
asistenţă în caz de defecţiuni sau
uzură neobişnuită.
Anvelopele de iarnă
Anvelopele de iarnă îmbunătăţesc
siguranţa în trafic la temperaturi mai
mici de 7 °C, de aceea este indicată
montarea lor pe toate roţile.
Anvelopele cu următoarele
dimensiuni: 185/65 R15, 195/65 R15
şi 195/60 R16 C sunt admise ca
anvelope de iarnă.

Îngrijirea autovehiculului151
Conform reglementărilor specifice
ţării, lipiţi eticheta pentru viteză în
câmpul vizual al şoferului.
Etichetele anvelopelor De ex. 215/60 R 16 95 H215=Lăţime anvelopă, în mm60=Raport profil în secţiune
(înălţime / lăţime anvelopă),
în %R=Tip: RadialRF=Tip: Cu flancuri întărite
(RunFlat)C=Utilizare pentru transport
comercial de mărfuri sau de
pasageri16=Diametru jantă, în inci95=Indicele de sarcină, de ex. 95
corespunde unei sarcini de
690 kgH=Codul literal de viteză
Codul literal de viteză:
Q=până la 160 km/hS=până la 180 km/hT=până la 190 km/hH=până la 210 km/hV=până la 240 km/hW=până la 270 km/h
Presiunea în anvelope
Verificaţi la rece presiunea în
anvelope cel puţin o dată la 14 zile,
precum şi înaintea unei călătorii mai
lungi. Nu uitaţi roata de rezervă.
Deşurubaţi capacul de ventil.
Presiunea în anvelope 3 183.
Datele referitoare la presiunea în anvelope sunt pentru anvelopele reci.
Acestea sunt valabile atât pentru anvelope de vară, cât şi pentru
anvelope de iarnă.
Umflaţi întotdeauna anvelopa roţii de rezervă la presiunea specificată
pentru sarcină maximă.
Presiunea necorespunzătoare va
afecta siguranţa şi manevrabilitatea autovehiculului, confortul şi consumul de combustibil şi va duce la uzarea
prematură a anvelopelor.
Şoferul este responsabil pentru
reglarea corectă a presiunii în
anvelope.
9 Avertisment
Presiunea prea scăzută poate
duce la încălzirea anvelopei şi
avarierea internă a acesteia,
rezultatul fiind separarea căii de
rulare a anvelopei şi chiar explozia acesteia la viteze mari.
Adâncimea profilului căii
de rulare
Verificaţi grosimea suprafeţei de
rulare a anvelopelor la intervale
regulate.
Din motive de siguranţă, înlocuiţi anvelopele dacă adâncimea profilului căii de rulare scade sub 2-3 mm(4 mm la anvelope de iarnă).
Din motive de siguranţă, se
recomandă ca adâncimea profilului
căii de rulare a anvelopelor de pe o
punte să nu varieze cu mai mult de
2 mm.

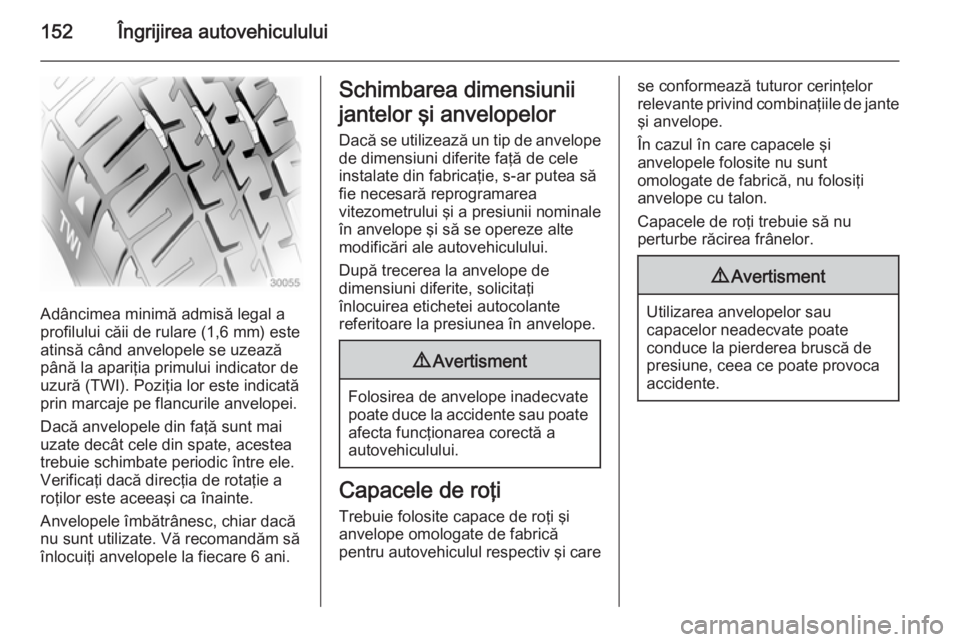

152Îngrijirea autovehiculului
Adâncimea minimă admisă legal a
profilului căii de rulare (1,6 mm) este
atinsă când anvelopele se uzează
până la apariţia primului indicator de
uzură (TWI). Poziţia lor este indicată
prin marcaje pe flancurile anvelopei.
Dacă anvelopele din faţă sunt mai
uzate decât cele din spate, acestea
trebuie schimbate periodic între ele.
Verificaţi dacă direcţia de rotaţie a
roţilor este aceeaşi ca înainte.
Anvelopele îmbătrânesc, chiar dacă
nu sunt utilizate. Vă recomandăm să
înlocuiţi anvelopele la fiecare 6 ani.
Schimbarea dimensiunii
jantelor şi anvelopelor Dacă se utilizează un tip de anvelope de dimensiuni diferite faţă de cele
instalate din fabricaţie, s-ar putea să
fie necesară reprogramarea
vitezometrului şi a presiunii nominale
în anvelope şi să se opereze alte
modificări ale autovehiculului.
După trecerea la anvelope de
dimensiuni diferite, solicitaţi
înlocuirea etichetei autocolante
referitoare la presiunea în anvelope.9 Avertisment
Folosirea de anvelope inadecvate
poate duce la accidente sau poate afecta funcţionarea corectă a
autovehiculului.
Capacele de roţi
Trebuie folosite capace de roţi şi
anvelope omologate de fabrică
pentru autovehiculul respectiv şi care
se conformează tuturor cerinţelor
relevante privind combinaţiile de jante
şi anvelope.
În cazul în care capacele şi
anvelopele folosite nu sunt
omologate de fabrică, nu folosiţi
anvelope cu talon.
Capacele de roţi trebuie să nu
perturbe răcirea frânelor.9 Avertisment
Utilizarea anvelopelor sau
capacelor neadecvate poate
conduce la pierderea bruscă de
presiune, ceea ce poate provoca accidente.

Îngrijirea autovehiculului153Lanţurile antiderapante
Lanţurile antiderapante sunt permise
numai pe roţile din faţă.
Utilizaţi numai lanţuri cu zale fine, care nu adaugă mai mult de 10 mm la calea de rulare şi pe latura interioară
a anvelopelor (inclusiv lacătele
lanţurilor).
Nu depăşiţi viteza de 50 km/h când
sunt montate lanţurile antiderapante.
9 Avertisment
Defectele pot duce la explozia
anvelopelor.
Setul pentru depanarea
anvelopelor Deteriorările minore ale profilului căii
de rulare pot fi reparate cu ajutorul
setului pentru depanarea
anvelopelor.
Corpurile străine nu se vor îndepărta
din anvelopă.
Deteriorările anvelopei mai mari de
4 mm sau cele de pe flancuri nu pot fi
reparate cu setul pentru depanarea
anvelopelor.
9 Avertisment
Nu depăşiţi viteza de 80 km/h.
A nu se utiliza timp îndelungat.
Controlul direcţiei şi
manevrabilitatea pot fi afectate.
Dacă aveţi o pană de cauciuc:
Trageţi frâna de mână şi cuplaţi
treapta întâi sau treapta marşarier.
Setul pentru depanarea anvelopelor
poate fi amplasat sub scaunul din
faţă, în torpedou sau în partea
dreaptă a portbagajului, sub un
capac.
1. Scoateţi setul pentru depanarea anvelopelor din autovehicul.
2. Scoateţi compresorul.
3. Aşezaţi compresorul vertical lângă anvelopă.
4. Deşurubaţi căpăcelul ventilului anvelopei aflate în pană.

154Îngrijirea autovehiculului
5. Înşurubaţi furtunul de umplereflexibil la ventilul anvelopei.
6. Comutatorul compresorului trebuie adus în poziţia J.
7. Conectaţi fişa de alimentare la priza pentru accesorii sau la prizabrichetei.
Pentru a preveni descărcarea
bateriei, vă recomandăm să lăsaţi
motorul în funcţiune.8. Aduceţi comutatorul basculant al compresorului în poziţia I.
Anvelopa este umplută cu soluţie
de etanşare.
9. Toată soluţia de etanşare este pompată în anvelopă. Apoi
anvelopa este umflată.
Presiunea în anvelope 3 183.
După ce aţi obţinut presiunea
corectă, opriţi compresorul.
10. Dacă presiunea de 1,5 bar nu se obţine în 5 minute, scoateţi setul
pentru depanarea anvelopelor.
Deplasaţi autovehiculul astfel
încât roţile să parcurgă o rotaţie
completă. Instalaţi din nou setul
pentru depanarea anvelopelor şi
continuaţi procedura de umplere
timp de alte 5 minute. Dacă
presiunea de 1,8 bar nu se obţine
nici în 5 minute, anvelopa este
prea deteriorată. Apelaţi la un
atelier service autorizat pentru
asistenţă.
Nu utilizaţi compresorul pentru
mai mult de 20 minute.
11. Detaşaţi setul pentru depanarea anvelopelor.
12. Ştergeţi soluţia scursă cu o lavetă.
13. Dezlipiţi eticheta autocolantă care
indică viteza maximă admisă de
pe recipientul cu soluţie de
etanşare şi ataşaţi-o în câmpul
vizual al şoferului.
14. Continuaţi imediat deplasarea pentru a facilita distribuirea
uniformă a soluţiei de etanşare în
anvelopă. După ce aţi condus
aprox. 10 km (dar nu mai mult de
10 minute), opriţi şi verificaţi
presiunea în anvelopă. În acest
scop, cuplaţi furtunul de aer al
compresorului direct pe ventilul
anvelopei.

Îngrijirea autovehiculului155
Dacă presiunea este mai mică de1,8 bari, corectaţi la valoarea
prescrisă. Repetaţi procedura
până când nu se mai pierde
presiune.
Dacă presiunea se situează sub
1,8 bar, autovehiculul nu mai
trebuie utilizat. Apelaţi la un atelier
service autorizat pentru asistenţă.
15. Depozitaţi setul pentru depanarea
anvelopelor în portbagaj.
Notă
Caracteristicile de conducere cu
anvelopa reparată sunt grav
afectate, în consecinţă înlocuiţi-o cât mai repede.
Dacă se aud zgomote neobişnuite
sau compresorul se încălzeşte prea
mult, opriţi-l şi lăsaţi-l să se
răcească.
Reţineţi data de expirare a trusei. După această dată capacitatea sa
de etanşare nu mai este garantată.
Respectaţi instrucţiunile de păstrare
înscrise pe recipientul cu soluţie de
etanşare.
Înlocuiţi recipientul după utilizare. Eliminaţi recipientul după utilizare în
conformitate cu reglementările în
vigoare.
Compresorul şi soluţia de etanşare
pot fi utilizate de la o temperatură de aproximativ -20 °C.
Înlocuirea recipientului pentru
material de etanşare Pentru înlocuirea recipientului pentru
materialul de etanşare:
1. Deconectaţi furtunul pentru aer al compresorului.
2. Răsuciţi recipientul în sens antiorar pentru a îl scoate prin
ridicare.
3. Introduceţi noul recipient şi răsuciţi-l în sens orar.
4. Conectaţi furtunul pentru aer al compresorului la recipient şi fixaţi
tubul de umplere flexibil în spaţiul
alocat pentru acesta.
Înlocuirea roţii
Unele autovehicule sunt echipate cu
un set pentru depanarea anvelopelor
în loc de roată de rezervă 3 153.

156Îngrijirea autovehiculului
Derulaţi următoarele operaţii
pregătitoare şi respectaţi următoarele
instrucţiuni:
■ Parcaţi autovehiculul pe o suprafaţă plană, stabilă şi fără
pericol de alunecare. Roţile din faţă trebuie să fie orientate spre înainte.
■ Trageţi frâna de mână şi cuplaţi treapta întâi sau treapta marşarier.
■ Scoateţi roata de rezervă 3 157.
■ Nu înlocuiţi niciodată mai multe roţi
deodată.
■ Folosiţi cricul numai pentru înlocuirea unei roţi în caz de pană,nu-l folosiţi pentru înlocuirea
anvelopelor de iarnă sau de vară.
■ În cazul în care terenul de sub autovehicul este moale, amplasaţi
o placă stabilă, groasă de
maximum 1 cm, sub cric.
■ Nu permiteţi ca în autovehiculul ridicat pe cric să rămână persoane
sau animale.
■ Nu intraţi niciodată sub un autovehicul ridicat pe cric.■ Nu porniţi autovehiculul ridicat pecric.
■ Curăţaţi piuliţele de roată şi filetul cu o lavetă curată înaintea montării
roţii.9 Avertisment
Nu gresaţi şurubul roţii, piuliţa roţii
şi conul piuliţei roţii.
1. Desfaceţi capacele de piuliţă ale roţii cu o şurubelniţă şi
îndepărtaţi-le. Trageţi pentru a
scoate capacul roţii cu ajutorul
unei unelte adecvate.
2. Ataşaţi în siguranţă cheia de roţi şi slăbiţi fiecare piuliţă a roţii cu
jumătate de tură.
3. Punctele de ridicare cu cricul ale autovehiculului sunt situate în faţă
şi în spate.

Îngrijirea autovehiculului157
4. Reglaţi cricul la înălţimeanecesară. Poziţionaţi-l direct sub
punctul de ridicare, într-un mod
care să prevină alunecarea
acestuia.Cu cricul corect aliniat, rotiţi până
când roata s-a ridicat de pe sol.
5. Deşurubaţi piuliţele de roţi.
6. Înlocuiţi roata. Roata de rezervă 3 157.
7. Înşurubaţi piuliţele pe roţi.
8. Coborâţi autovehiculul de pe cric. 9. Instalaţi cheia de roţi asigurându- vă că este fixată bine şi strângeţiîncrucişat fiecare piuliţă. Cuplul
de strângere este 85 Nm (roată
din oţel) sau 120 Nm (roată din
aliaj).
10. Aliniaţi orificiul pentru ventil din capacul roţii cu ventilul anvelopei
înainte de a monta capacul.
Instalaţi capacele piuliţelor de
roată.
11. Aşezaţi roata înlocuită în locaş 3 157 şi sculele autovehiculului
3 150.
12. Verificaţi în cel mai scurt timp posibil presiunea în anvelopa
instalată şi cuplul de strângere a
piuliţelor de roată.
Solicitaţi înlocuirea sau repararea cât
mai curând posibil a anvelopei
defecte.
Roata de rezervă Unele autovehicule sunt echipate cu
un set pentru depanarea anvelopelor
3 153 în loc de roată de rezervă.
Roata de rezervă poate fi clasificată
ca roată de rezervă de uz temporar în
funcţie de dimensiunile acesteia
comparativ cu celelalte roţi şi cu
reglementările în vigoare la nivel naţional.

158Îngrijirea autovehicululuiAtenţie
Utilizarea unei roţi de rezervă mai
mici decât celelalte roţi sau
împreună cu anvelopele de iarnă
poate afecta manevrabilitatea.
Înlocuiţi cât mai curând posibil
anvelopa defectă.
În funcţie de varianta modelului, roata de rezervă este depozitată sub podea
sau în portbagaj.
1. Ataşaţi bara prelungitoare 2 la
cheia de roţi 1. Trusa de scule
3 150.
2. Introduceţi cheia de roţi în orificiul
din podeaua portbagajului.
3. Rotiţi cheia de roţi pentru a coborî
roata de rezervă pe podea.
4. Retrageţi roata de rezervă de sub
autovehicul.
5. Deşurubaţi butonul 2 şi eliberaţi
anexa cablului 1 de la roata de
rezervă.
6. Înlocuiţi roata.
7. Poziţionaţi roata înlocuită în partea din spate a autovehiculului
cu partea exterioară a roţii
orientată în jos.
