OPEL COMBO 2014 Uputstvo za upotrebu (in Serbian)

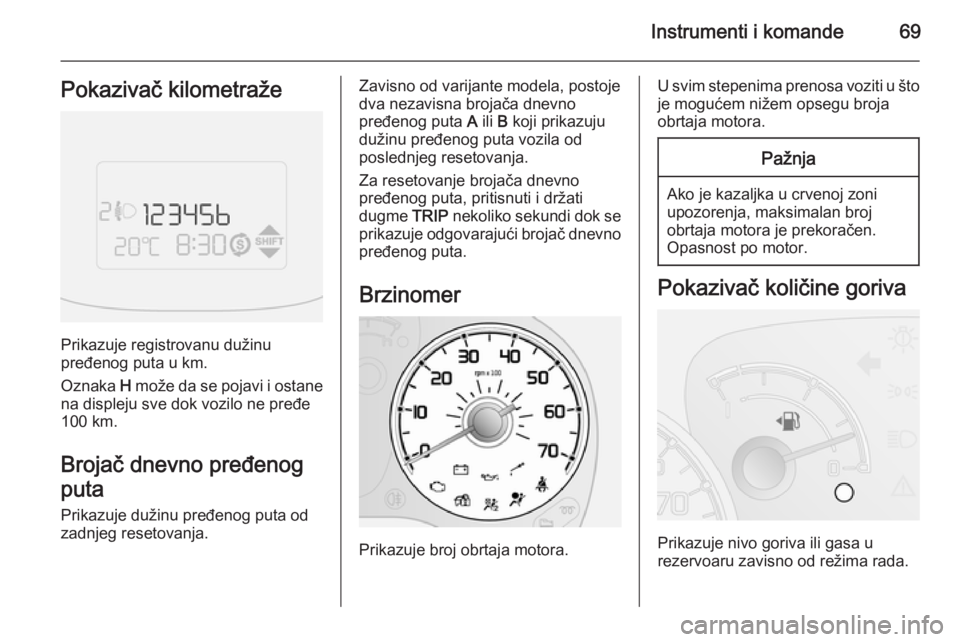

Instrumenti i komande69Pokazivač kilometraže
Prikazuje registrovanu dužinu
pređenog puta u km.
Oznaka H može da se pojavi i ostane
na displeju sve dok vozilo ne pređe 100 km.
Brojač dnevno pređenog
puta
Prikazuje dužinu pređenog puta od
zadnjeg resetovanja.
Zavisno od varijante modela, postoje
dva nezavisna brojača dnevno
pređenog puta A ili B koji prikazuju
dužinu pređenog puta vozila od
poslednjeg resetovanja.
Za resetovanje brojača dnevno
pređenog puta, pritisnuti i držati
dugme TRIP nekoliko sekundi dok se
prikazuje odgovarajući brojač dnevno
pređenog puta.
Brzinomer
Prikazuje broj obrtaja motora.
U svim stepenima prenosa voziti u što
je mogućem nižem opsegu broja
obrtaja motora.Pažnja
Ako je kazaljka u crvenoj zoni
upozorenja, maksimalan broj
obrtaja motora je prekoračen.
Opasnost po motor.
Pokazivač količine goriva
Prikazuje nivo goriva ili gasa u
rezervoaru zavisno od režima rada.

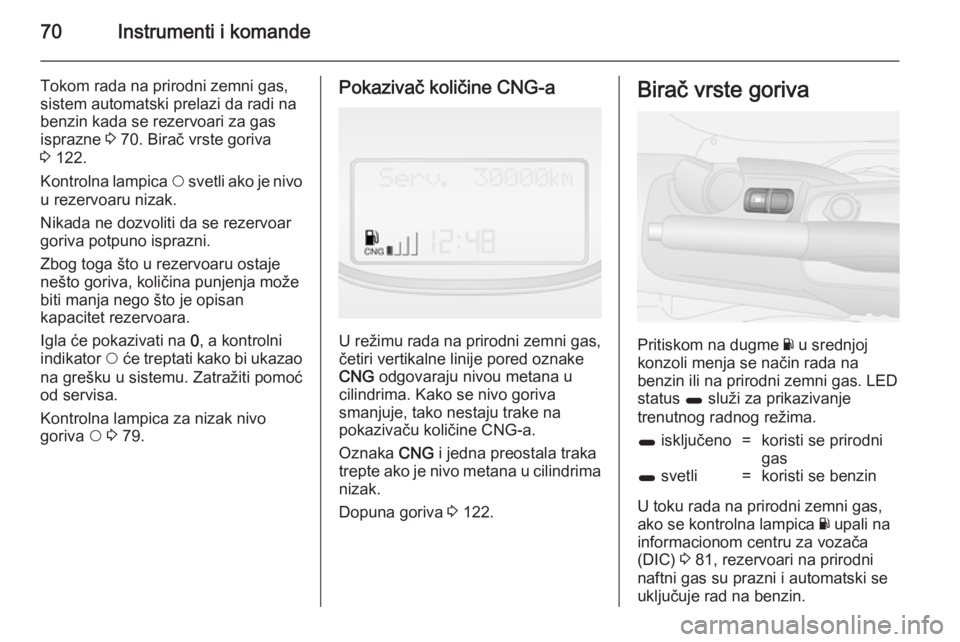

70Instrumenti i komande
Tokom rada na prirodni zemni gas,
sistem automatski prelazi da radi na benzin kada se rezervoari za gasisprazne 3 70. Birač vrste goriva
3 122.
Kontrolna lampica $ svetli ako je nivo
u rezervoaru nizak.
Nikada ne dozvoliti da se rezervoar
goriva potpuno isprazni.
Zbog toga što u rezervoaru ostaje
nešto goriva, količina punjenja može
biti manja nego što je opisan
kapacitet rezervoara.
Igla će pokazivati na 0, a kontrolni
indikator $ će treptati kako bi ukazao
na grešku u sistemu. Zatražiti pomoć
od servisa.
Kontrolna lampica za nizak nivo
goriva $ 3 79.Pokazivač količine CNG-a
U režimu rada na prirodni zemni gas,
četiri vertikalne linije pored oznake
CNG odgovaraju nivou metana u
cilindrima. Kako se nivo goriva
smanjuje, tako nestaju trake na
pokazivaču količine CNG-a.
Oznaka CNG i jedna preostala traka
trepte ako je nivo metana u cilindrima
nizak.
Dopuna goriva 3 122.
Birač vrste goriva
Pritiskom na dugme Y u srednjoj
konzoli menja se način rada na
benzin ili na prirodni zemni gas. LED
status 1 služi za prikazivanje
trenutnog radnog režima.
1 isključeno=koristi se prirodni
gas1 svetli=koristi se benzin
U toku rada na prirodni zemni gas,
ako se kontrolna lampica Y upali na
informacionom centru za vozača
(DIC) 3 81, rezervoari na prirodni
naftni gas su prazni i automatski se
uključuje rad na benzin.

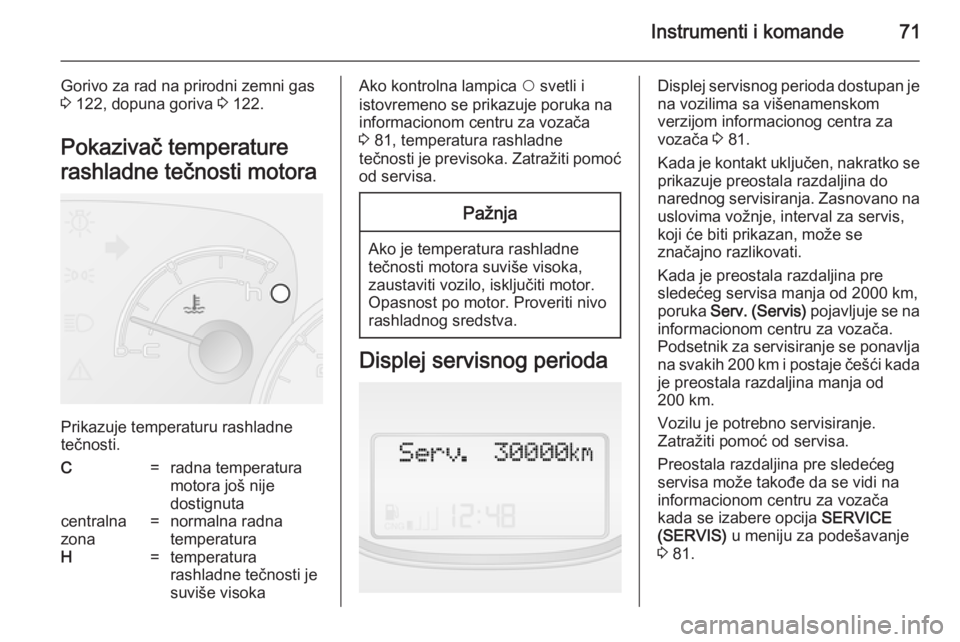

Instrumenti i komande71
Gorivo za rad na prirodni zemni gas
3 122, dopuna goriva 3 122.
Pokazivač temperature
rashladne tečnosti motora
Prikazuje temperaturu rashladne
tečnosti.
C=radna temperatura
motora još nije
dostignutacentralna
zona=normalna radna
temperaturaH=temperatura
rashladne tečnosti je
suviše visokaAko kontrolna lampica $ svetli i
istovremeno se prikazuje poruka na
informacionom centru za vozača
3 81, temperatura rashladne
tečnosti je previsoka. Zatražiti pomoć
od servisa.Pažnja
Ako je temperatura rashladne
tečnosti motora suviše visoka,
zaustaviti vozilo, isključiti motor.
Opasnost po motor. Proveriti nivo
rashladnog sredstva.
Displej servisnog perioda
Displej servisnog perioda dostupan je
na vozilima sa višenamenskom
verzijom informacionog centra za
vozača 3 81.
Kada je kontakt uključen, nakratko se prikazuje preostala razdaljina do
narednog servisiranja. Zasnovano na
uslovima vožnje, interval za servis,
koji će biti prikazan, može se
značajno razlikovati.
Kada je preostala razdaljina pre
sledećeg servisa manja od 2000 km,
poruka Serv. (Servis) pojavljuje se na
informacionom centru za vozača.
Podsetnik za servisiranje se ponavlja na svakih 200 km i postaje češći kadaje preostala razdaljina manja od
200 km.
Vozilu je potrebno servisiranje.
Zatražiti pomoć od servisa.
Preostala razdaljina pre sledećeg
servisa može takođe da se vidi na
informacionom centru za vozača
kada se izabere opcija SERVICE
(SERVIS) u meniju za podešavanje
3 81.

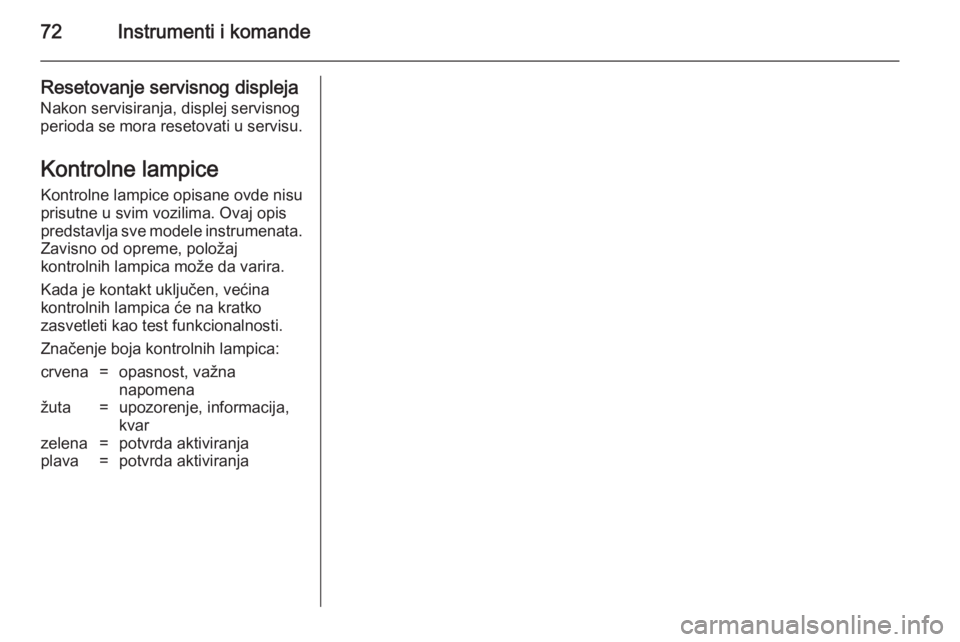

72Instrumenti i komande
Resetovanje servisnog displeja
Nakon servisiranja, displej servisnog
perioda se mora resetovati u servisu.
Kontrolne lampiceKontrolne lampice opisane ovde nisu
prisutne u svim vozilima. Ovaj opis predstavlja sve modele instrumenata.
Zavisno od opreme, položaj
kontrolnih lampica može da varira.
Kada je kontakt uključen, većina
kontrolnih lampica će na kratko
zasvetleti kao test funkcionalnosti.
Značenje boja kontrolnih lampica:crvena=opasnost, važna
napomenažuta=upozorenje, informacija,
kvarzelena=potvrda aktiviranjaplava=potvrda aktiviranja

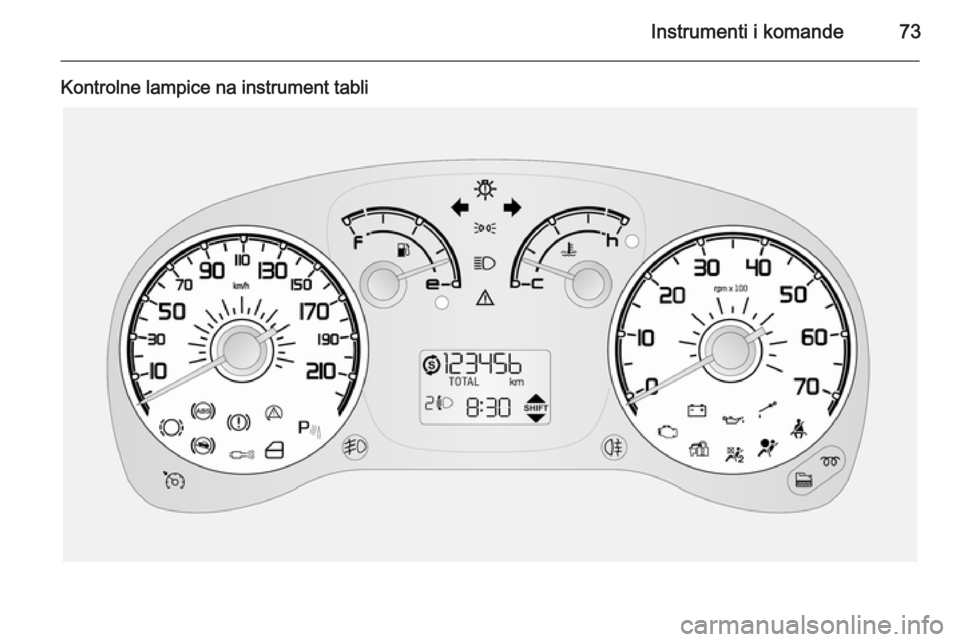

Instrumenti i komande73
Kontrolne lampice na instrument tabli

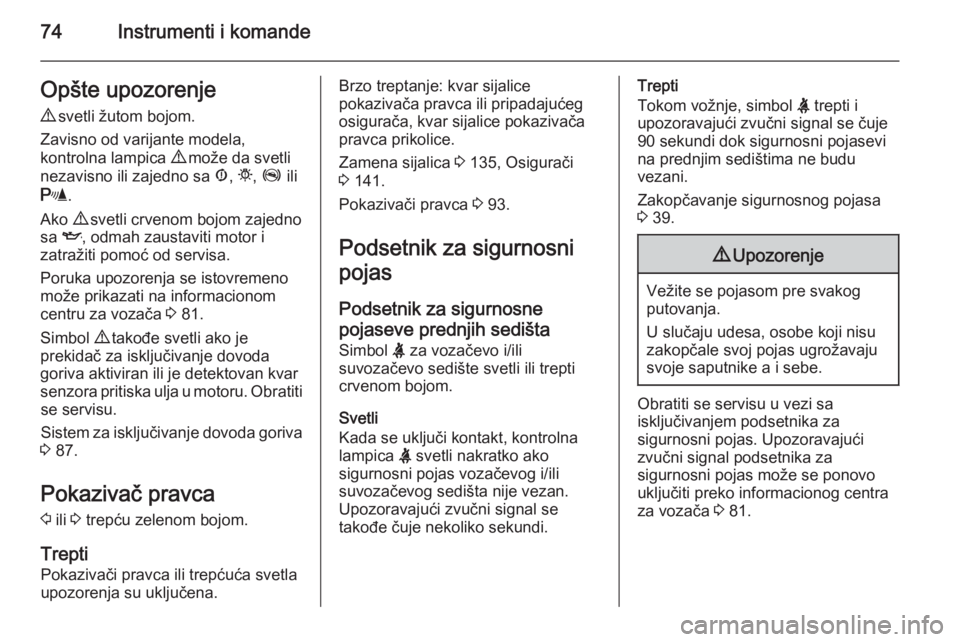

74Instrumenti i komandeOpšte upozorenje9 svetli žutom bojom.
Zavisno od varijante modela,
kontrolna lampica 9 može da svetli
nezavisno ili zajedno sa Æ, t , Z ili
r .
Ako 9 svetli crvenom bojom zajedno
sa I, odmah zaustaviti motor i
zatražiti pomoć od servisa.
Poruka upozorenja se istovremeno
može prikazati na informacionom
centru za vozača 3 81.
Simbol 9 takođe svetli ako je
prekidač za isključivanje dovoda
goriva aktiviran ili je detektovan kvar
senzora pritiska ulja u motoru. Obratiti se servisu.
Sistem za isključivanje dovoda goriva
3 87.
Pokazivač pravca 2 ili 3 trepću zelenom bojom.
Trepti
Pokazivači pravca ili trepćuća svetla
upozorenja su uključena.Brzo treptanje: kvar sijalice
pokazivača pravca ili pripadajućeg
osigurača, kvar sijalice pokazivača pravca prikolice.
Zamena sijalica 3 135, Osigurači
3 141.
Pokazivači pravca 3 93.
Podsetnik za sigurnosni pojas
Podsetnik za sigurnosne
pojaseve prednjih sedišta Simbol X za vozačevo i/ili
suvozačevo sedište svetli ili trepti
crvenom bojom.
Svetli
Kada se uključi kontakt, kontrolna
lampica X svetli nakratko ako
sigurnosni pojas vozačevog i/ili suvozačevog sedišta nije vezan.
Upozoravajući zvučni signal se
takođe čuje nekoliko sekundi.Trepti
Tokom vožnje, simbol X trepti i
upozoravajući zvučni signal se čuje
90 sekundi dok sigurnosni pojasevi
na prednjim sedištima ne budu
vezani.
Zakopčavanje sigurnosnog pojasa
3 39.9 Upozorenje
Vežite se pojasom pre svakog
putovanja.
U slučaju udesa, osobe koji nisu
zakopčale svoj pojas ugrožavaju
svoje saputnike a i sebe.
Obratiti se servisu u vezi sa
isključivanjem podsetnika za
sigurnosni pojas. Upozoravajući
zvučni signal podsetnika za
sigurnosni pojas može se ponovo
uključiti preko informacionog centra
za vozača 3 81.

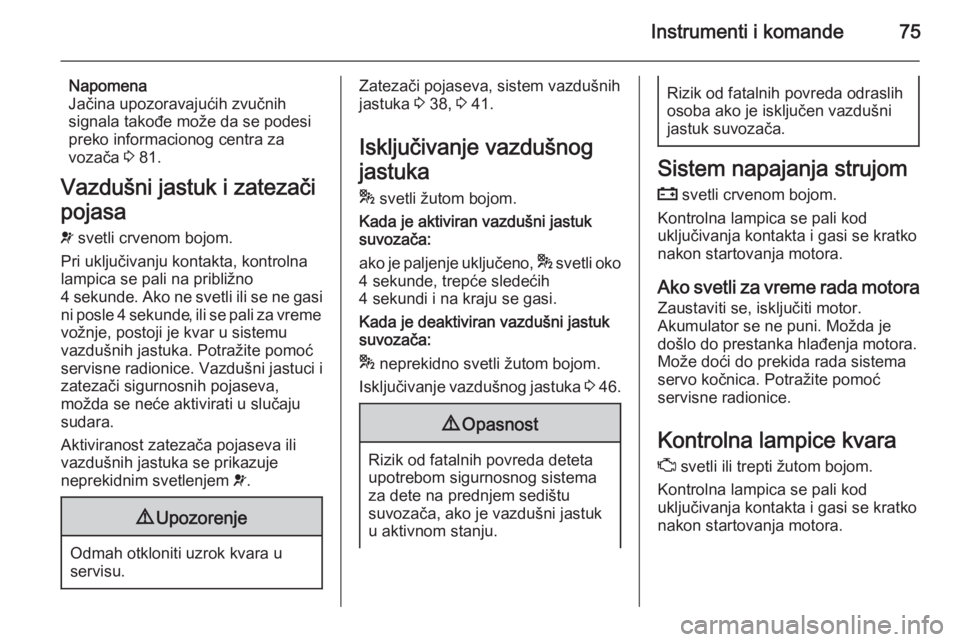

Instrumenti i komande75
Napomena
Jačina upozoravajućih zvučnih
signala takođe može da se podesi
preko informacionog centra za
vozača 3 81.
Vazdušni jastuk i zatezači
pojasa v svetli crvenom bojom.
Pri uključivanju kontakta, kontrolna
lampica se pali na približno
4 sekunde. Ako ne svetli ili se ne gasi
ni posle 4 sekunde, ili se pali za vreme vožnje, postoji je kvar u sistemu
vazdušnih jastuka. Potražite pomoć
servisne radionice. Vazdušni jastuci i
zatezači sigurnosnih pojaseva,
možda se neće aktivirati u slučaju
sudara.
Aktiviranost zatezača pojaseva ili vazdušnih jastuka se prikazuje
neprekidnim svetlenjem v.9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Zatezači pojaseva, sistem vazdušnih
jastuka 3 38, 3 41.
Isključivanje vazdušnog
jastuka
* svetli žutom bojom.
Kada je aktiviran vazdušni jastuk
suvozača:
ako je paljenje uključeno, * svetli oko
4 sekunde, trepće sledećih
4 sekundi i na kraju se gasi.
Kada je deaktiviran vazdušni jastuk
suvozača:
* neprekidno svetli žutom bojom.
Isključivanje vazdušnog jastuka 3 46.9 Opasnost
Rizik od fatalnih povreda deteta
upotrebom sigurnosnog sistema
za dete na prednjem sedištu
suvozača, ako je vazdušni jastuk
u aktivnom stanju.
Rizik od fatalnih povreda odraslih
osoba ako je isključen vazdušni
jastuk suvozača.
Sistem napajanja strujom
p svetli crvenom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko
nakon startovanja motora.
Ako svetli za vreme rada motora
Zaustaviti se, isključiti motor.
Akumulator se ne puni. Možda je
došlo do prestanka hlađenja motora.
Može doći do prekida rada sistema
servo kočnica. Potražite pomoć
servisne radionice.
Kontrolna lampice kvara Z svetli ili trepti žutom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko
nakon startovanja motora.

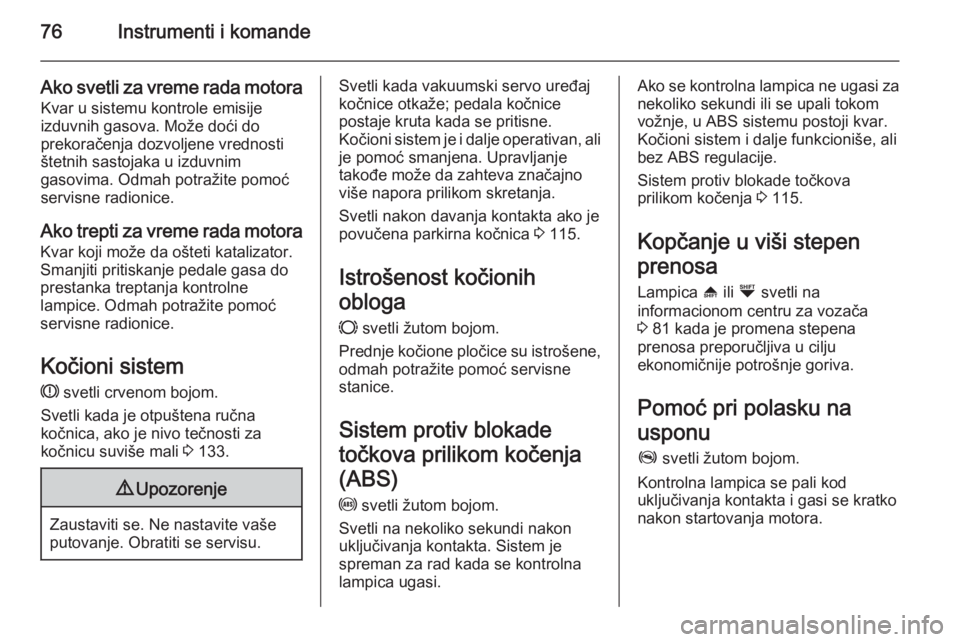

76Instrumenti i komande
Ako svetli za vreme rada motora
Kvar u sistemu kontrole emisije
izduvnih gasova. Može doći do
prekoračenja dozvoljene vrednosti
štetnih sastojaka u izduvnim
gasovima. Odmah potražite pomoć
servisne radionice.
Ako trepti za vreme rada motora
Kvar koji može da ošteti katalizator. Smanjiti pritiskanje pedale gasa doprestanka treptanja kontrolne
lampice. Odmah potražite pomoć
servisne radionice.
Kočioni sistem R svetli crvenom bojom.
Svetli kada je otpuštena ručna
kočnica, ako je nivo tečnosti za
kočnicu suviše mali 3 133.9 Upozorenje
Zaustaviti se. Ne nastavite vaše
putovanje. Obratiti se servisu.
Svetli kada vakuumski servo uređaj
kočnice otkaže; pedala kočnice
postaje kruta kada se pritisne.
Kočioni sistem je i dalje operativan, ali je pomoć smanjena. Upravljanje
takođe može da zahteva značajno
više napora prilikom skretanja.
Svetli nakon davanja kontakta ako je
povučena parkirna kočnica 3 115.
Istrošenost kočionih
obloga F svetli žutom bojom.
Prednje kočione pločice su istrošene, odmah potražite pomoć servisne
stanice.
Sistem protiv blokade
točkova prilikom kočenja
(ABS)
u svetli žutom bojom.
Svetli na nekoliko sekundi nakon
uključivanja kontakta. Sistem je
spreman za rad kada se kontrolna
lampica ugasi.Ako se kontrolna lampica ne ugasi za
nekoliko sekundi ili se upali tokom
vožnje, u ABS sistemu postoji kvar.
Kočioni sistem i dalje funkcioniše, ali
bez ABS regulacije.
Sistem protiv blokade točkova
prilikom kočenja 3 115.
Kopčanje u viši stepen
prenosa
Lampica [ ili Ò svetli na
informacionom centru za vozača
3 81 kada je promena stepena
prenosa preporučljiva u cilju
ekonomičnije potrošnje goriva.
Pomoć pri polasku na
usponu
Z svetli žutom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko nakon startovanja motora.

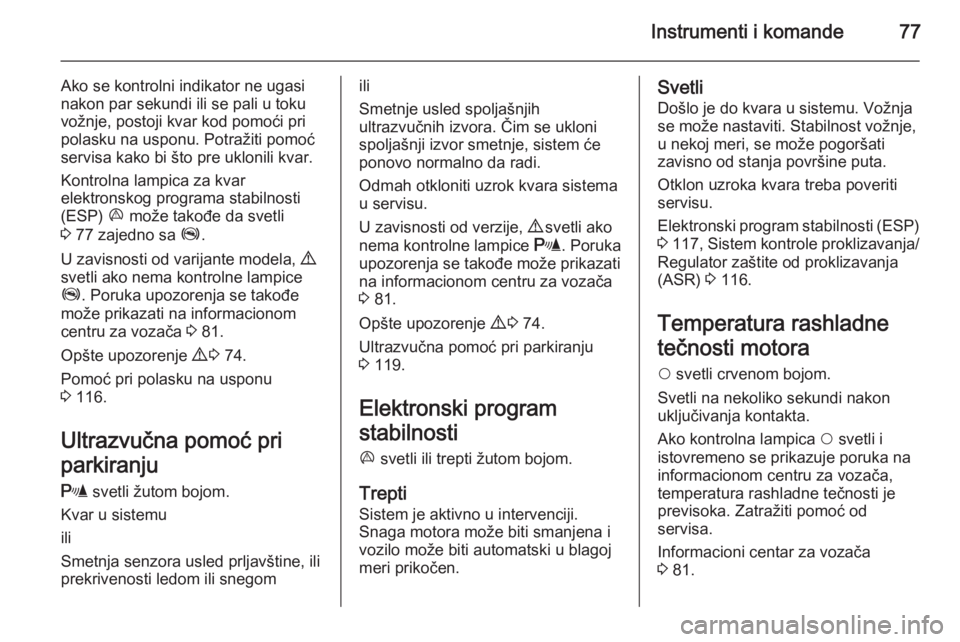

Instrumenti i komande77
Ako se kontrolni indikator ne ugasinakon par sekundi ili se pali u toku
vožnje, postoji kvar kod pomoći pri
polasku na usponu. Potražiti pomoć
servisa kako bi što pre uklonili kvar.
Kontrolna lampica za kvar
elektronskog programa stabilnosti
(ESP) x može takođe da svetli
3 77 zajedno sa Z.
U zavisnosti od varijante modela, 9
svetli ako nema kontrolne lampice
Z . Poruka upozorenja se takođe
može prikazati na informacionom
centru za vozača 3 81.
Opšte upozorenje 9 3 74.
Pomoć pri polasku na usponu
3 116.
Ultrazvučna pomoć pri
parkiranju
r svetli žutom bojom.
Kvar u sistemu
ili
Smetnja senzora usled prljavštine, ili
prekrivenosti ledom ili snegomili
Smetnje usled spoljašnjih
ultrazvučnih izvora. Čim se ukloni spoljašnji izvor smetnje, sistem će
ponovo normalno da radi.
Odmah otkloniti uzrok kvara sistema
u servisu.
U zavisnosti od verzije, 9 svetli ako
nema kontrolne lampice r. Poruka
upozorenja se takođe može prikazati na informacionom centru za vozača
3 81.
Opšte upozorenje 9 3 74.
Ultrazvučna pomoć pri parkiranju
3 119.
Elektronski program
stabilnosti
x svetli ili trepti žutom bojom.
Trepti
Sistem je aktivno u intervenciji.
Snaga motora može biti smanjena i
vozilo može biti automatski u blagoj
meri prikočen.Svetli
Došlo je do kvara u sistemu. Vožnja
se može nastaviti. Stabilnost vožnje,
u nekoj meri, se može pogoršati
zavisno od stanja površine puta.
Otklon uzroka kvara treba poveriti servisu.
Elektronski program stabilnosti (ESP)
3 117 , Sistem kontrole proklizavanja/
Regulator zaštite od proklizavanja
(ASR) 3 116.
Temperatura rashladne tečnosti motora
$ svetli crvenom bojom.
Svetli na nekoliko sekundi nakon
uključivanja kontakta.
Ako kontrolna lampica $ svetli i
istovremeno se prikazuje poruka na
informacionom centru za vozača,
temperatura rashladne tečnosti je
previsoka. Zatražiti pomoć od
servisa.
Informacioni centar za vozača
3 81.

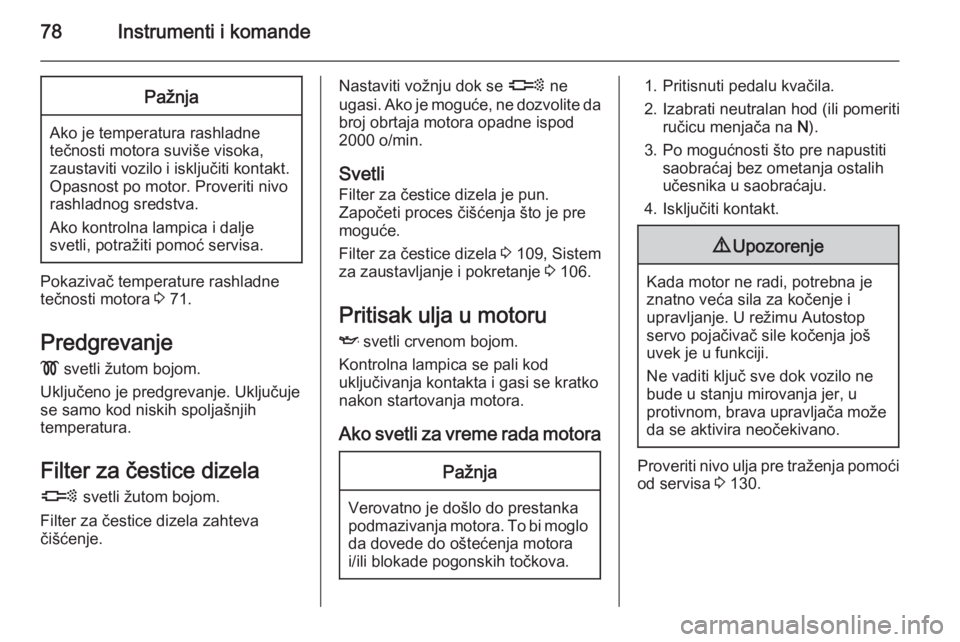

78Instrumenti i komandePažnja
Ako je temperatura rashladne
tečnosti motora suviše visoka,
zaustaviti vozilo i isključiti kontakt. Opasnost po motor. Proveriti nivo
rashladnog sredstva.
Ako kontrolna lampica i dalje
svetli, potražiti pomoć servisa.
Pokazivač temperature rashladne
tečnosti motora 3 71.
Predgrevanje
! svetli žutom bojom.
Uključeno je predgrevanje. Uključuje se samo kod niskih spoljašnjih
temperatura.
Filter za čestice dizela [ svetli žutom bojom.
Filter za čestice dizela zahteva
čišćenje.
Nastaviti vožnju dok se [ ne
ugasi. Ako je moguće, ne dozvolite da broj obrtaja motora opadne ispod
2000 o/min.
Svetli
Filter za čestice dizela je pun.
Započeti proces čišćenja što je pre
moguće.
Filter za čestice dizela 3 109, Sistem
za zaustavljanje i pokretanje 3 106.
Pritisak ulja u motoru
I svetli crvenom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko nakon startovanja motora.
Ako svetli za vreme rada motoraPažnja
Verovatno je došlo do prestanka
podmazivanja motora. To bi moglo da dovede do oštećenja motora
i/ili blokade pogonskih točkova.
1. Pritisnuti pedalu kvačila.
2. Izabrati neutralan hod (ili pomeriti ručicu menjača na N).
3. Po mogućnosti što pre napustiti saobraćaj bez ometanja ostalih
učesnika u saobraćaju.
4. Isključiti kontakt.9 Upozorenje
Kada motor ne radi, potrebna je
znatno veća sila za kočenje i
upravljanje. U režimu Autostop
servo pojačivač sile kočenja još
uvek je u funkciji.
Ne vaditi ključ sve dok vozilo ne
bude u stanju mirovanja jer, u
protivnom, brava upravljača može da se aktivira neočekivano.
Proveriti nivo ulja pre traženja pomoći
od servisa 3 130.
