OPEL COMBO 2015 Instruksjonsbok

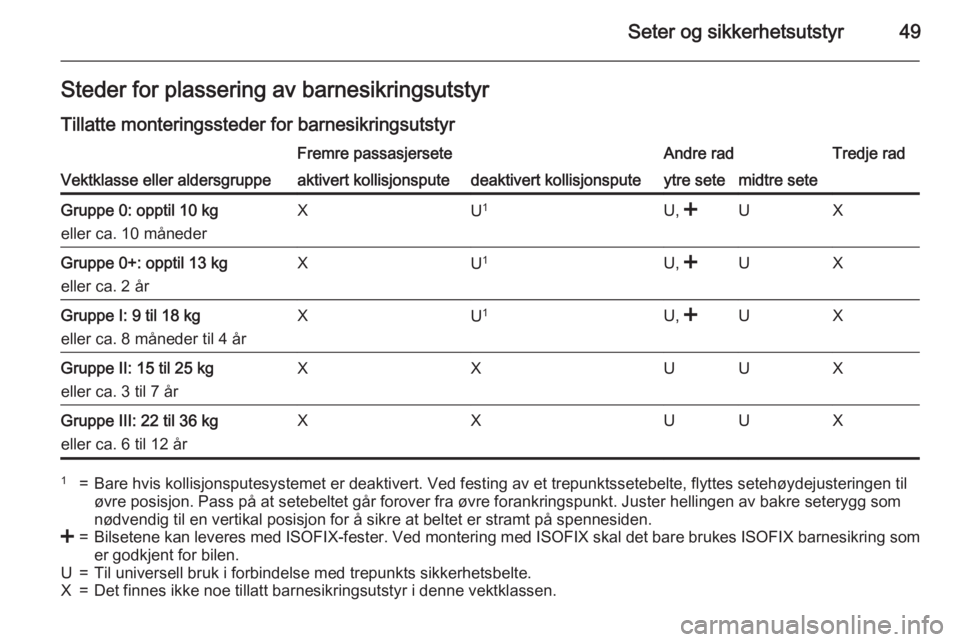

Seter og sikkerhetsutstyr49Steder for plassering av barnesikringsutstyr
Tillatte monteringssteder for barnesikringsutstyr
Vektklasse eller aldersgruppe
Fremre passasjerseteAndre radTredje radaktivert kollisjonsputedeaktivert kollisjonsputeytre setemidtre seteGruppe 0: opptil 10 kg eller ca. 10 månederXU 1U,
eller ca. 2 årXU 1U,
eller ca. 8 måneder til 4 årXU 1U,
eller ca. 3 til 7 årXXUUXGruppe III: 22 til 36 kg
eller ca. 6 til 12 årXXUUX1=Bare hvis kollisjonsputesystemet er deaktivert. Ved festing av et trepunktssetebelte, flyttes setehøydejusteringen til
øvre posisjon. Pass på at setebeltet går forover fra øvre forankringspunkt. Juster hellingen av bakre seterygg som
nødvendig til en vertikal posisjon for å sikre at beltet er stramt på spennesiden.<=Bilsetene kan leveres med ISOFIX-fester. Ved montering med ISOFIX skal det bare brukes ISOFIX barnesikring som
er godkjent for bilen.U=Til universell bruk i forbindelse med trepunkts sikkerhetsbelte.X=Det finnes ikke noe tillatt barnesikringsutstyr i denne vektklassen.

50Seter og sikkerhetsutstyr

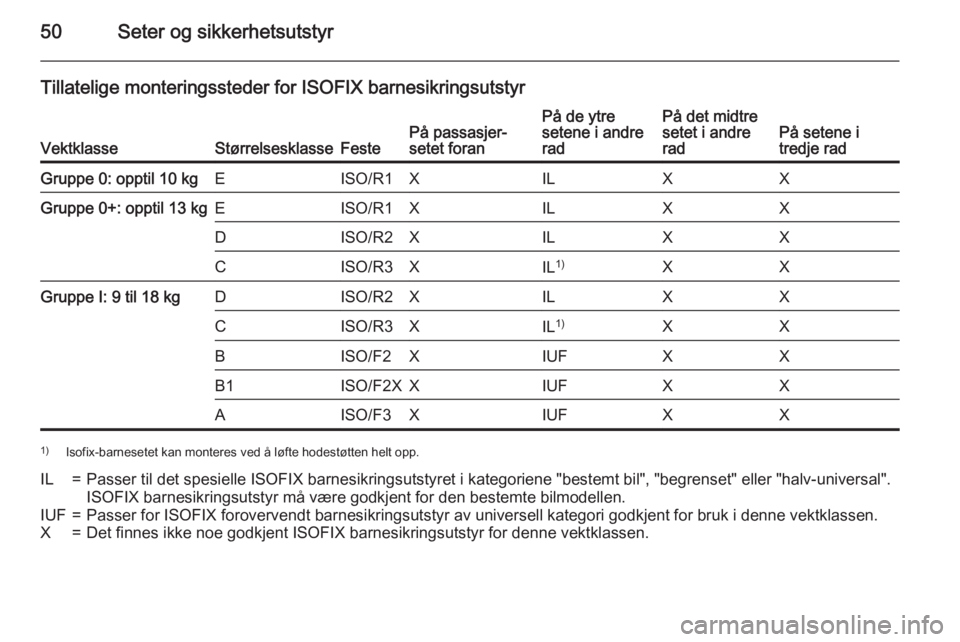

Tillatelige monteringssteder for ISOFIX barnesikringsutstyr
VektklasseStørrelsesklasseFestePå passasjer‐
setet foranPå de ytre
setene i andre
radPå det midtre
setet i andre
radPå setene i
tredje radGruppe 0: opptil 10 kgEISO/R1XILXXGruppe 0+: opptil 13 kgEISO/R1XILXXDISO/R2XILXXCISO/R3XIL 1)XXGruppe I: 9 til 18 kgDISO/R2XILXXCISO/R3XIL1)XXBISO/F2XIUFXXB1ISO/F2XXIUFXXAISO/F3XIUFXX1)
Isofix-barnesetet kan monteres ved å løfte hodestøtten helt opp.IL=Passer til det spesielle ISOFIX barnesikringsutstyret i kategoriene "bestemt bil", "begrenset" eller "halv-universal".
ISOFIX barnesikringsutstyr må være godkjent for den bestemte bilmodellen.IUF=Passer for ISOFIX forovervendt barnesikringsutstyr av universell kategori godkjent for bruk i denne vektklassen.X=Det finnes ikke noe godkjent ISOFIX barnesikringsutstyr for denne vektklassen.

Seter og sikkerhetsutstyr51

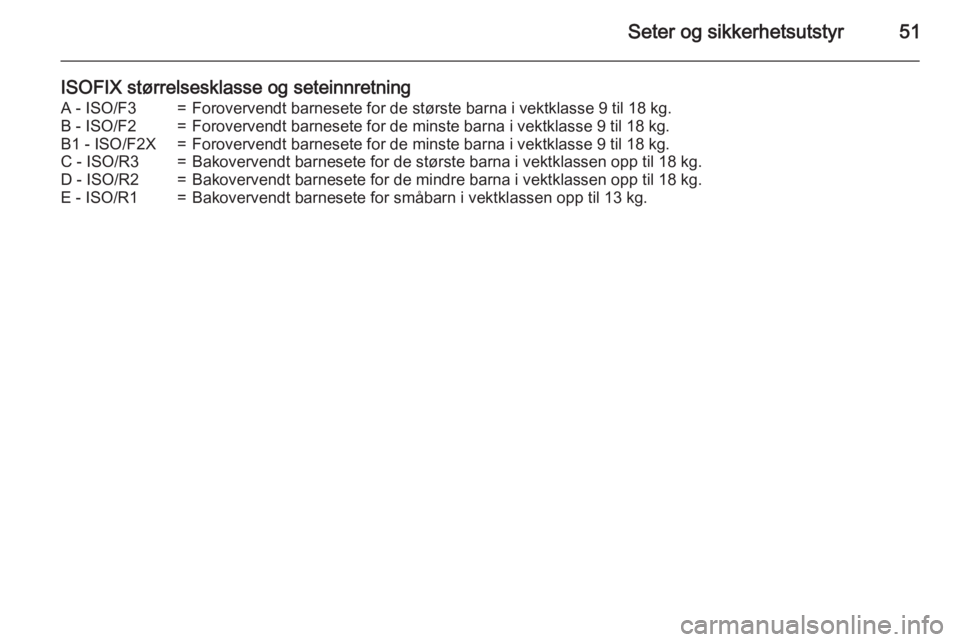

ISOFIX størrelsesklasse og seteinnretningA - ISO/F3=Forovervendt barnesete for de største barna i vektklasse 9 til 18 kg.B - ISO/F2=Forovervendt barnesete for de minste barna i vektklasse 9 til 18 kg.B1 - ISO/F2X=Forovervendt barnesete for de minste barna i vektklasse 9 til 18 kg.C - ISO/R3=Bakovervendt barnesete for de største barna i vektklassen opp til 18 kg.D - ISO/R2=Bakovervendt barnesete for de mindre barna i vektklassen opp til 18 kg.E - ISO/R1=Bakovervendt barnesete for småbarn i vektklassen opp til 13 kg.

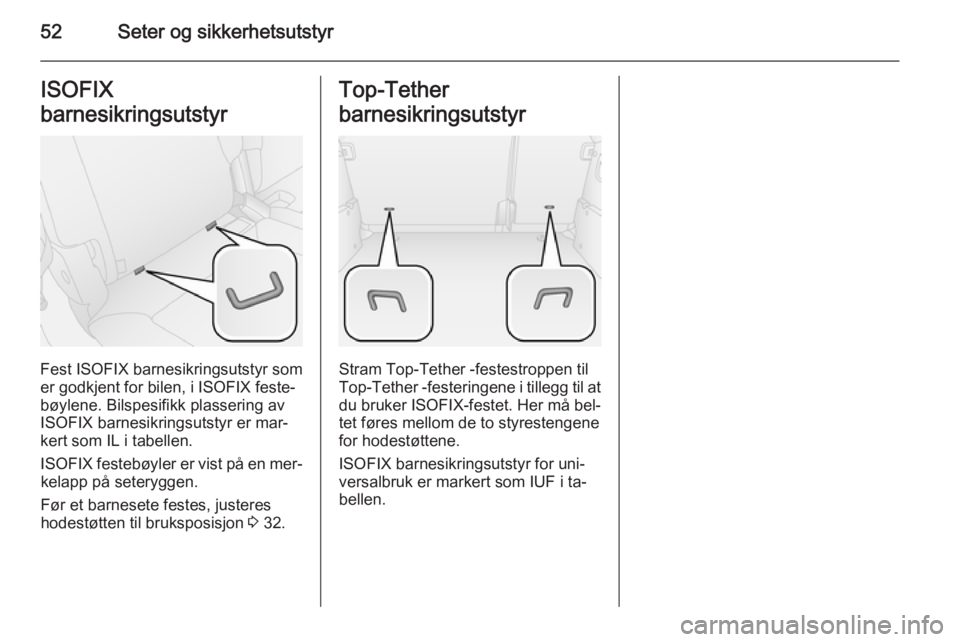

52Seter og sikkerhetsutstyrISOFIX
barnesikringsutstyr
Fest ISOFIX barnesikringsutstyr som
er godkjent for bilen, i ISOFIX feste‐
bøylene. Bilspesifikk plassering av
ISOFIX barnesikringsutstyr er mar‐
kert som IL i tabellen.
ISOFIX festebøyler er vist på en mer‐
kelapp på seteryggen.
Før et barnesete festes, justeres
hodestøtten til bruksposisjon 3 32.
Top-Tether
barnesikringsutstyr
Stram Top-Tether -festestroppen til
Top-Tether -festeringene i tillegg til at
du bruker ISOFIX-festet. Her må bel‐
tet føres mellom de to styrestengene
for hodestøttene.
ISOFIX barnesikringsutstyr for uni‐ versalbruk er markert som IUF i ta‐
bellen.

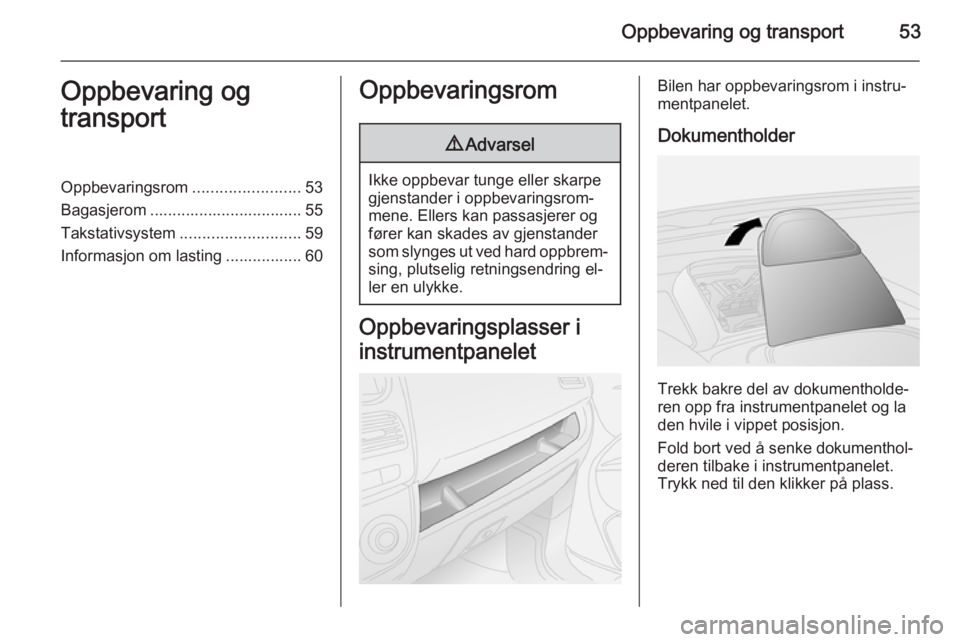

Oppbevaring og transport53Oppbevaring og
transportOppbevaringsrom ........................53
Bagasjerom .................................. 55
Takstativsystem ........................... 59
Informasjon om lasting ................. 60Oppbevaringsrom9 Advarsel
Ikke oppbevar tunge eller skarpe
gjenstander i oppbevaringsrom‐ mene. Ellers kan passasjerer og
fører kan skades av gjenstander
som slynges ut ved hard oppbrem‐ sing, plutselig retningsendring el‐
ler en ulykke.
Oppbevaringsplasser i
instrumentpanelet
Bilen har oppbevaringsrom i instru‐
mentpanelet.
Dokumentholder
Trekk bakre del av dokumentholde‐
ren opp fra instrumentpanelet og la den hvile i vippet posisjon.
Fold bort ved å senke dokumenthol‐
deren tilbake i instrumentpanelet.
Trykk ned til den klikker på plass.

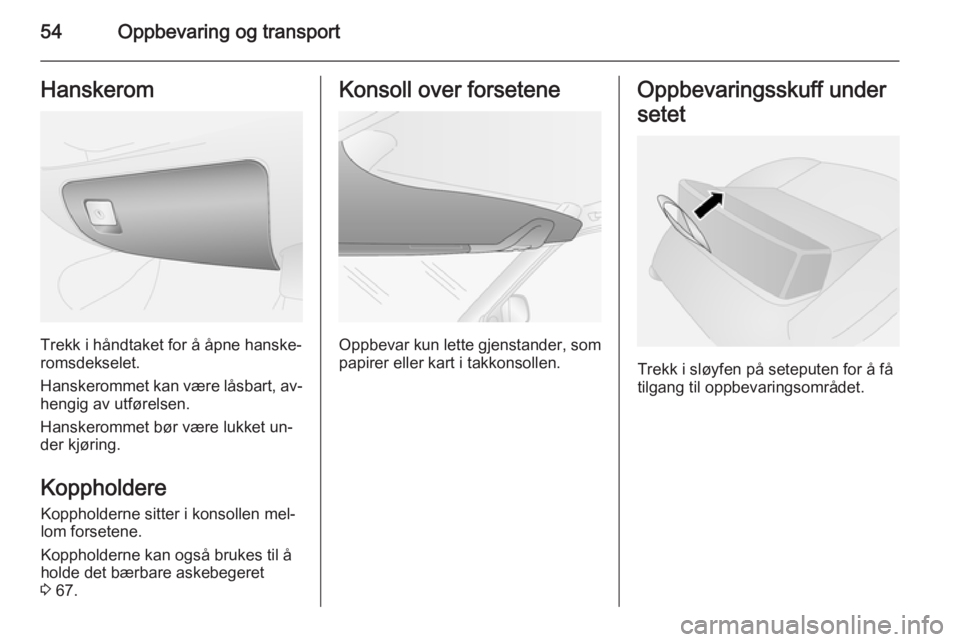

54Oppbevaring og transportHanskerom
Trekk i håndtaket for å åpne hanske‐
romsdekselet.
Hanskerommet kan være låsbart, av‐
hengig av utførelsen.
Hanskerommet bør være lukket un‐
der kjøring.
Koppholdere Koppholderne sitter i konsollen mel‐
lom forsetene.
Koppholderne kan også brukes til å
holde det bærbare askebegeret
3 67.
Konsoll over forsetene
Oppbevar kun lette gjenstander, som
papirer eller kart i takkonsollen.
Oppbevaringsskuff under
setet
Trekk i sløyfen på seteputen for å få
tilgang til oppbevaringsområdet.

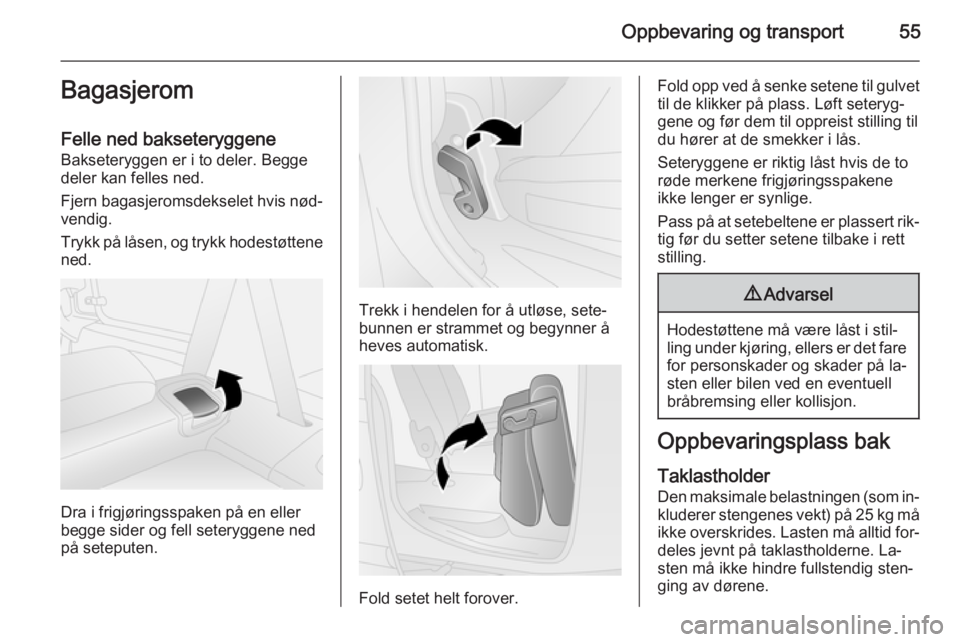

Oppbevaring og transport55Bagasjerom
Felle ned bakseteryggene Bakseteryggen er i to deler. Begge
deler kan felles ned.
Fjern bagasjeromsdekselet hvis nød‐
vendig.
Trykk på låsen, og trykk hodestøttene
ned.
Dra i frigjøringsspaken på en eller
begge sider og fell seteryggene ned
på seteputen.
Trekk i hendelen for å utløse, sete‐
bunnen er strammet og begynner å
heves automatisk.
Fold setet helt forover.
Fold opp ved å senke setene til gulvet til de klikker på plass. Løft seteryg‐
gene og før dem til oppreist stilling til
du hører at de smekker i lås.
Seteryggene er riktig låst hvis de to
røde merkene frigjøringsspakene
ikke lenger er synlige.
Pass på at setebeltene er plassert rik‐
tig før du setter setene tilbake i rett
stilling.9 Advarsel
Hodestøttene må være låst i stil‐
ling under kjøring, ellers er det fare for personskader og skader på la‐
sten eller bilen ved en eventuell
bråbremsing eller kollisjon.
Oppbevaringsplass bak
Taklastholder
Den maksimale belastningen (som in‐ kluderer stengenes vekt) på 25 kg må
ikke overskrides. Lasten må alltid for‐
deles jevnt på taklastholderne. La‐
sten må ikke hindre fullstendig sten‐ ging av dørene.

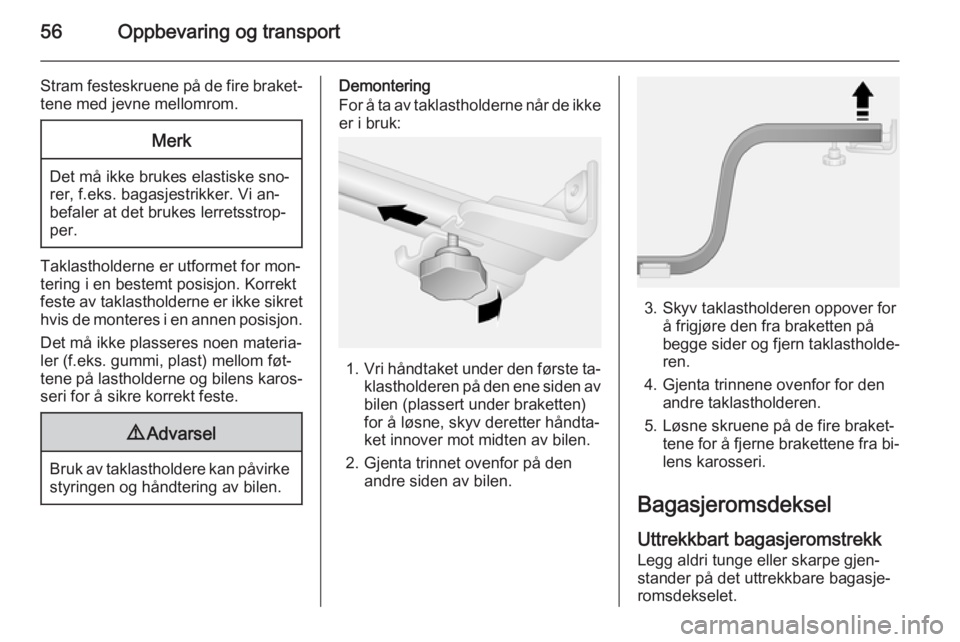

56Oppbevaring og transport
Stram festeskruene på de fire braket‐tene med jevne mellomrom.Merk
Det må ikke brukes elastiske sno‐
rer, f.eks. bagasjestrikker. Vi an‐
befaler at det brukes lerretsstrop‐
per.
Taklastholderne er utformet for mon‐
tering i en bestemt posisjon. Korrekt
feste av taklastholderne er ikke sikret
hvis de monteres i en annen posisjon.
Det må ikke plasseres noen materia‐
ler (f.eks. gummi, plast) mellom føt‐
tene på lastholderne og bilens karos‐ seri for å sikre korrekt feste.
9 Advarsel
Bruk av taklastholdere kan påvirke
styringen og håndtering av bilen.
Demontering
For å ta av taklastholderne når de ikke
er i bruk:
1. Vri håndtaket under den første ta‐
klastholderen på den ene siden av bilen (plassert under braketten)
for å løsne, skyv deretter håndta‐ ket innover mot midten av bilen.
2. Gjenta trinnet ovenfor på den andre siden av bilen.
3. Skyv taklastholderen oppover for å frigjøre den fra braketten på
begge sider og fjern taklastholde‐
ren.
4. Gjenta trinnene ovenfor for den andre taklastholderen.
5. Løsne skruene på de fire braket‐ tene for å fjerne brakettene fra bi‐
lens karosseri.
Bagasjeromsdeksel
Uttrekkbart bagasjeromstrekk Legg aldri tunge eller skarpe gjen‐
stander på det uttrekkbare bagasje‐
romsdekselet.

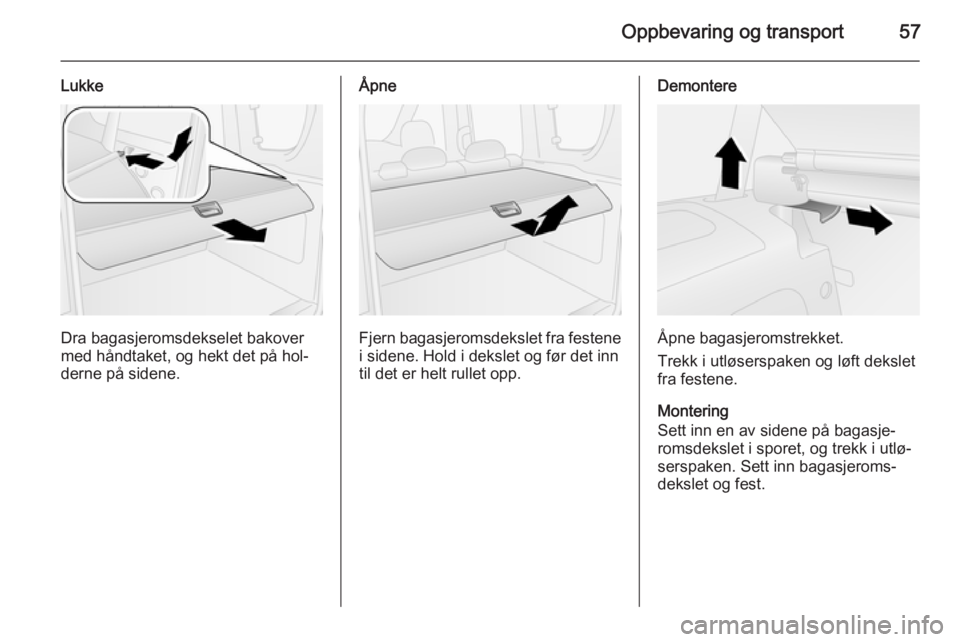

Oppbevaring og transport57
Lukke
Dra bagasjeromsdekselet bakover
med håndtaket, og hekt det på hol‐
derne på sidene.
Åpne
Fjern bagasjeromsdekslet fra festene i sidene. Hold i dekslet og før det inn
til det er helt rullet opp.
Demontere
Åpne bagasjeromstrekket.
Trekk i utløserspaken og løft dekslet
fra festene.
Montering
Sett inn en av sidene på bagasje‐
romsdekslet i sporet, og trekk i utlø‐ serspaken. Sett inn bagasjeroms‐
dekslet og fest.

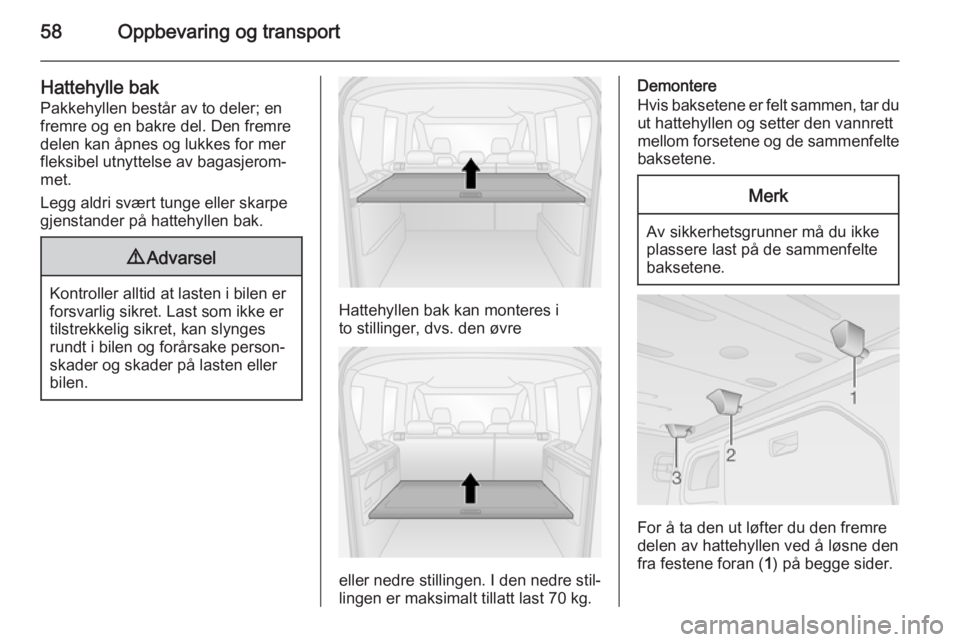

58Oppbevaring og transport
Hattehylle bak
Pakkehyllen består av to deler; en
fremre og en bakre del. Den fremre
delen kan åpnes og lukkes for mer
fleksibel utnyttelse av bagasjerom‐
met.
Legg aldri svært tunge eller skarpe
gjenstander på hattehyllen bak.9 Advarsel
Kontroller alltid at lasten i bilen er
forsvarlig sikret. Last som ikke er
tilstrekkelig sikret, kan slynges
rundt i bilen og forårsake person‐ skader og skader på lasten eller
bilen.Hattehyllen bak kan monteres i
to stillinger, dvs. den øvre
eller nedre stillingen. I den nedre stil‐
lingen er maksimalt tillatt last 70 kg.
Demontere
Hvis baksetene er felt sammen, tar du ut hattehyllen og setter den vannrett
mellom forsetene og de sammenfelte baksetene.Merk
Av sikkerhetsgrunner må du ikke
plassere last på de sammenfelte
baksetene.
For å ta den ut løfter du den fremre delen av hattehyllen ved å løsne den
fra festene foran ( 1) på begge sider.
